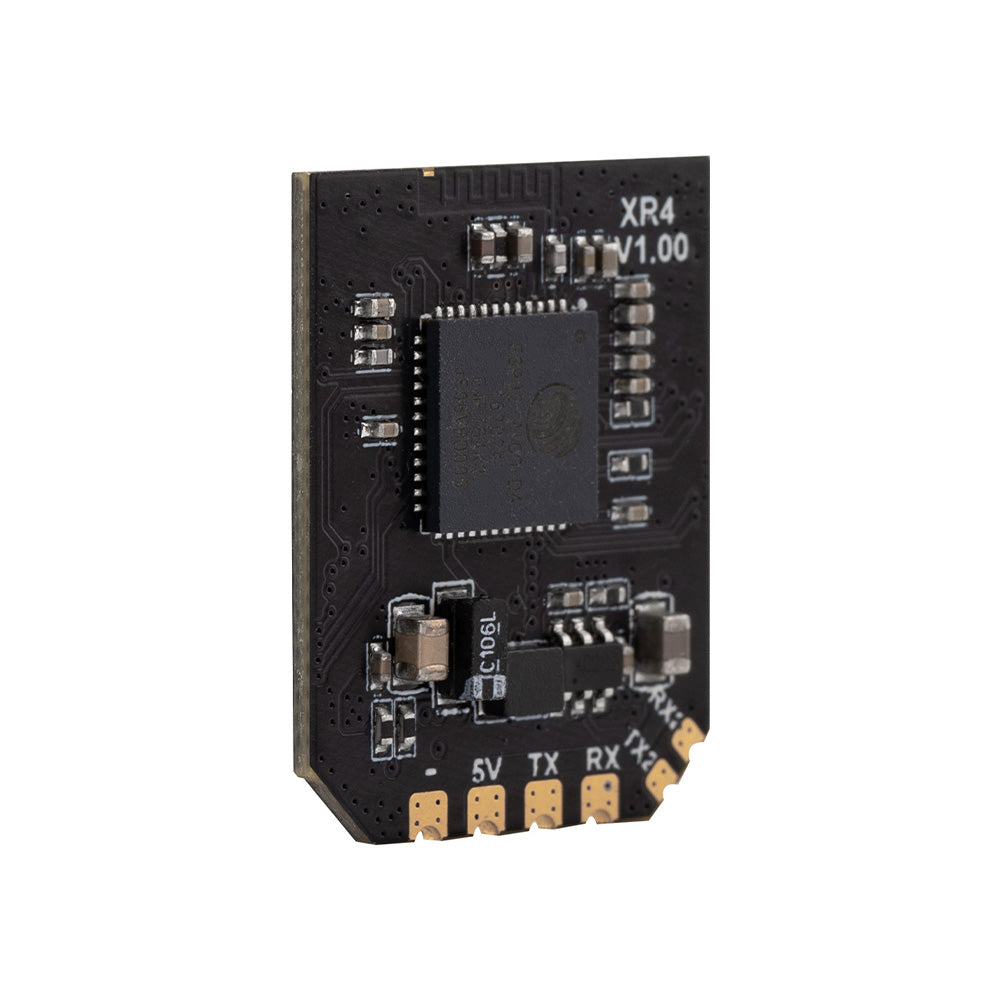

XR4 Gemini Xrossband Dualband-ExpressLRS-Empfänger

Übersicht

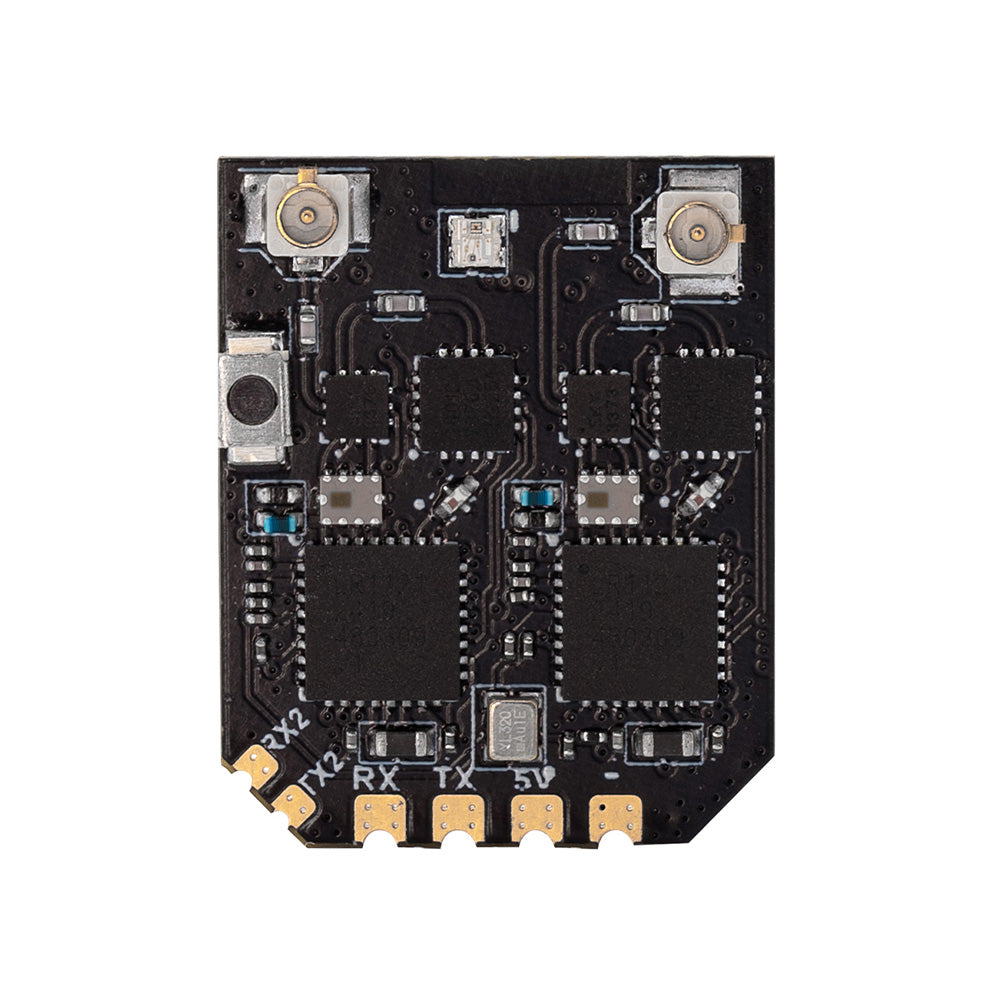

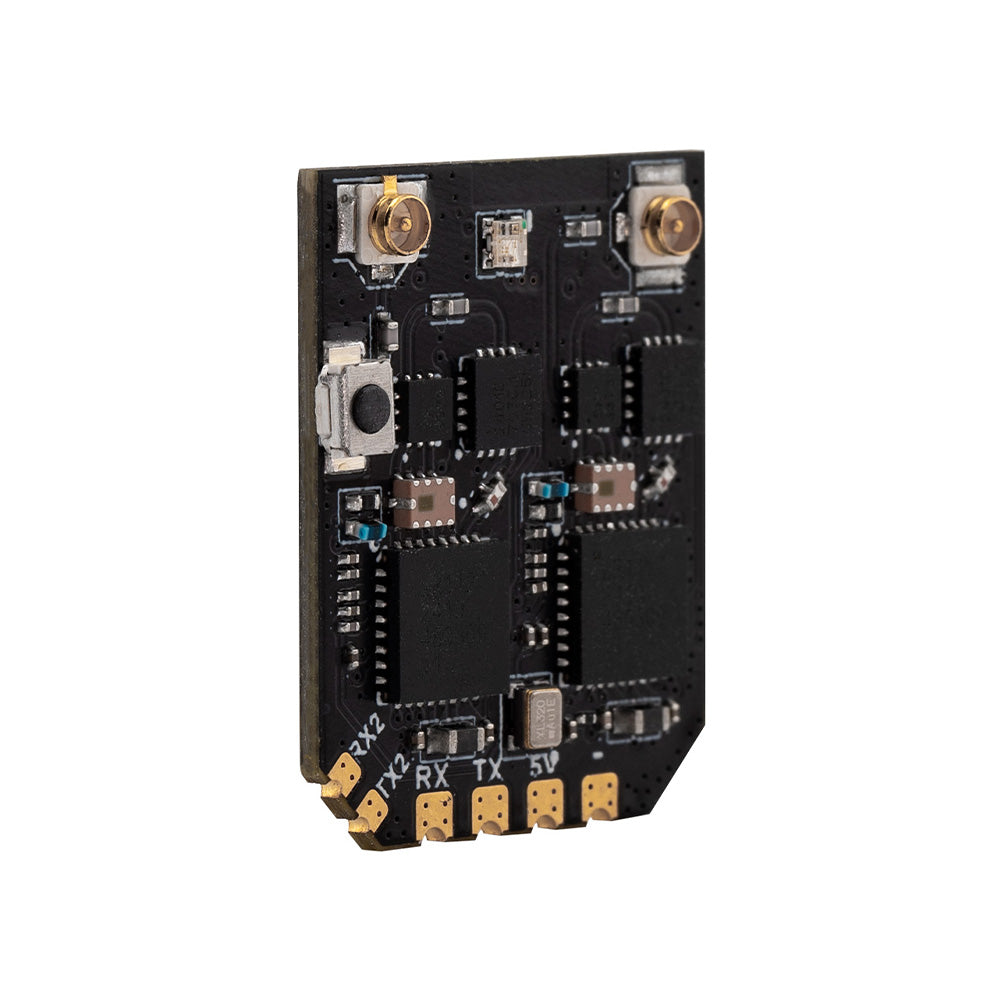

Der RadioMaster XR4 Gemini Xrossband ist ein echter Diversity, Dual-Band ExpressLRS Empfänger, der für den Betrieb bei 2,4 GHz und Sub-G 900 MHz ausgelegt ist, einschließlich Gemini und Gemini Xrossband (Gem-X) Modi. Er verwendet duale Semtech LR1121 Transceiver und beinhaltet zwei Dual-Band T-Stil Antennen für die Xrossband-Kompatibilität.

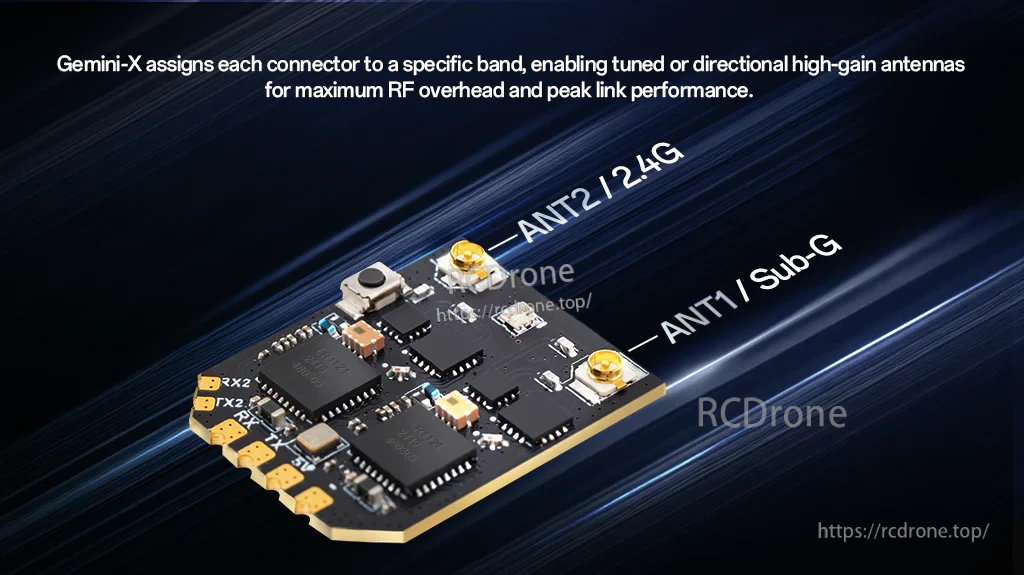

Gemini-X weist jeden RF-Anschluss einem bestimmten Band zu (ANT2/2.4G und ANT1/Sub-G), was die Verwendung von abgestimmten Antennen für jedes Band ermöglicht. Der XR4 bietet außerdem einen zusätzlichen UART für zukünftige Erweiterungen und unterstützt Wi-Fi-basierte Firmware/Konfiguration über WebUI.

Hauptmerkmale

• Echte Diversity & Dual-Band Design
• ExpressLRS Gemini Xrossband (Gem-X) Unterstützung

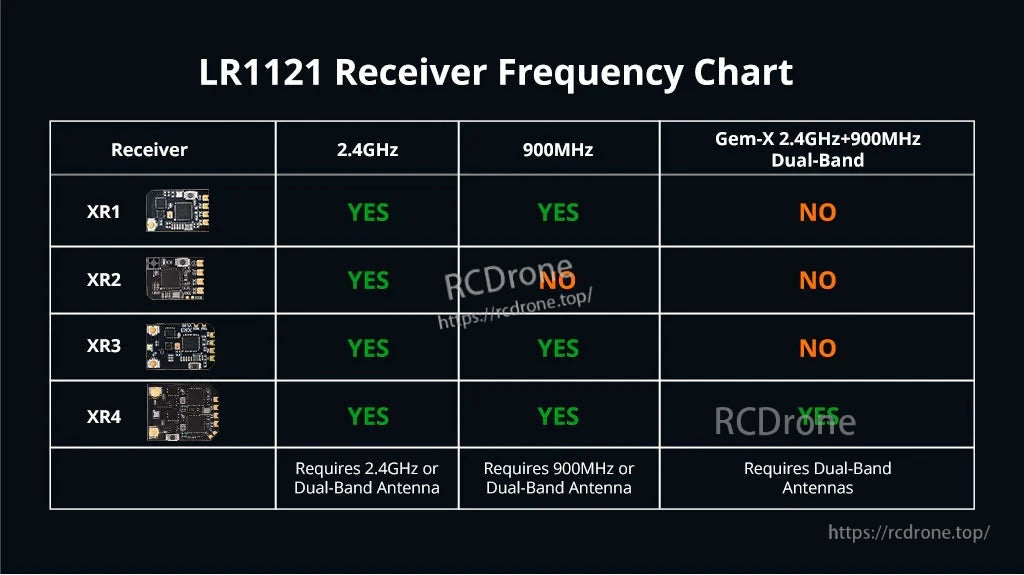

• Kompatibel mit ExpressLRS 2.4GHz, Sub-G 900MHz, Gemini & Gemini Xrossband (Gem-X)
• ESP32D4 Hochleistungs-MCU

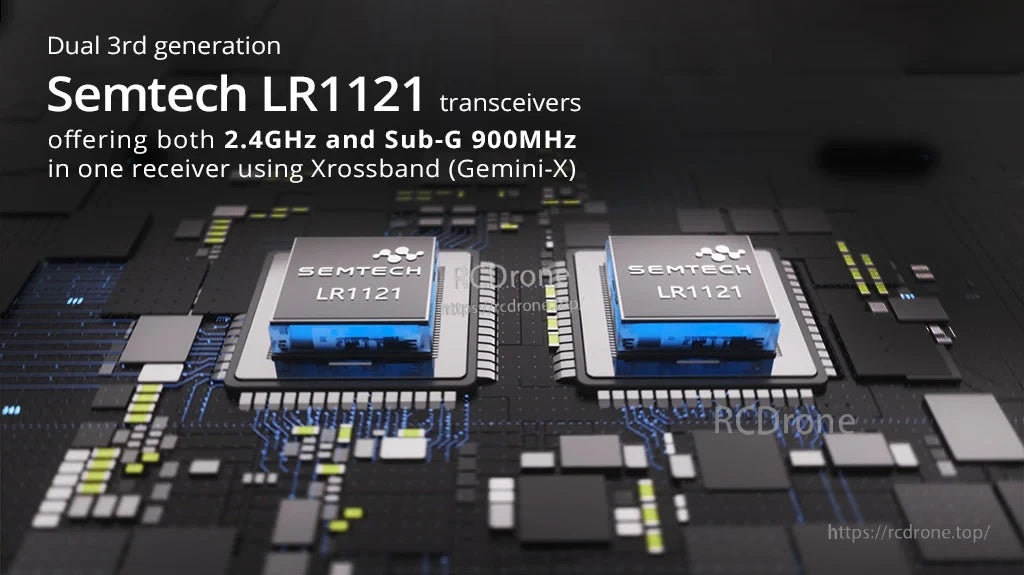

• 2 x Semtech LR1121 Transceiver

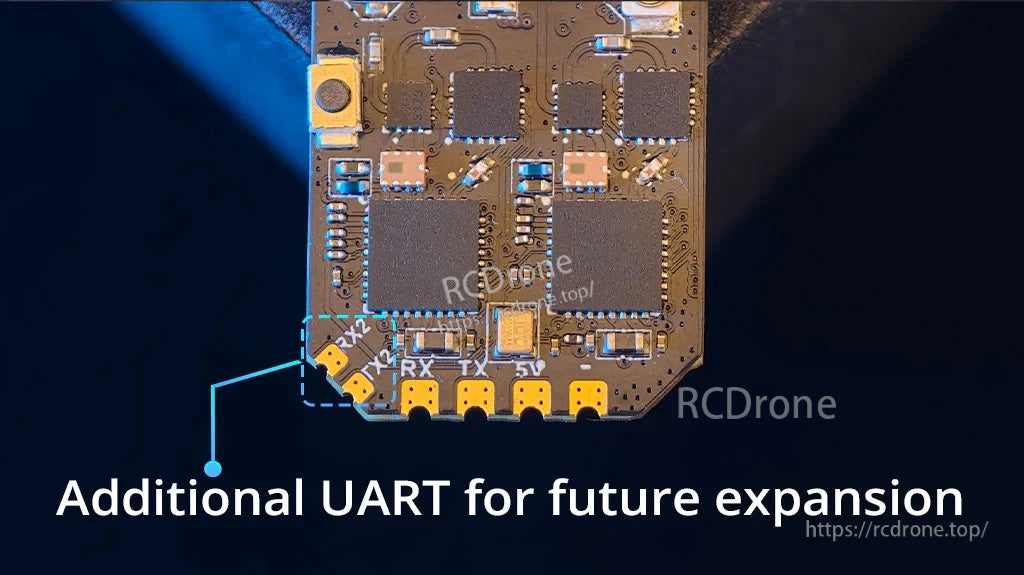

• Sekundärer UART-Port für erweiterte Funktionalität / zukünftige Erweiterung

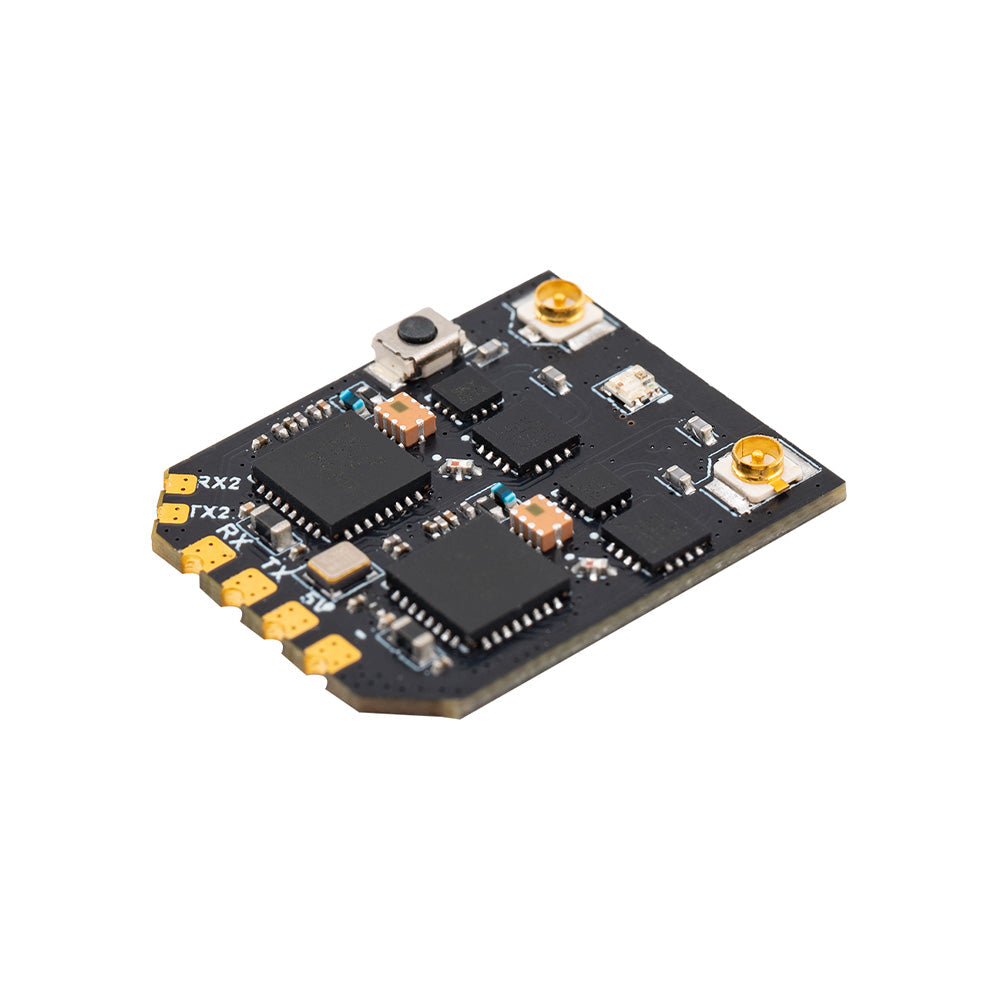

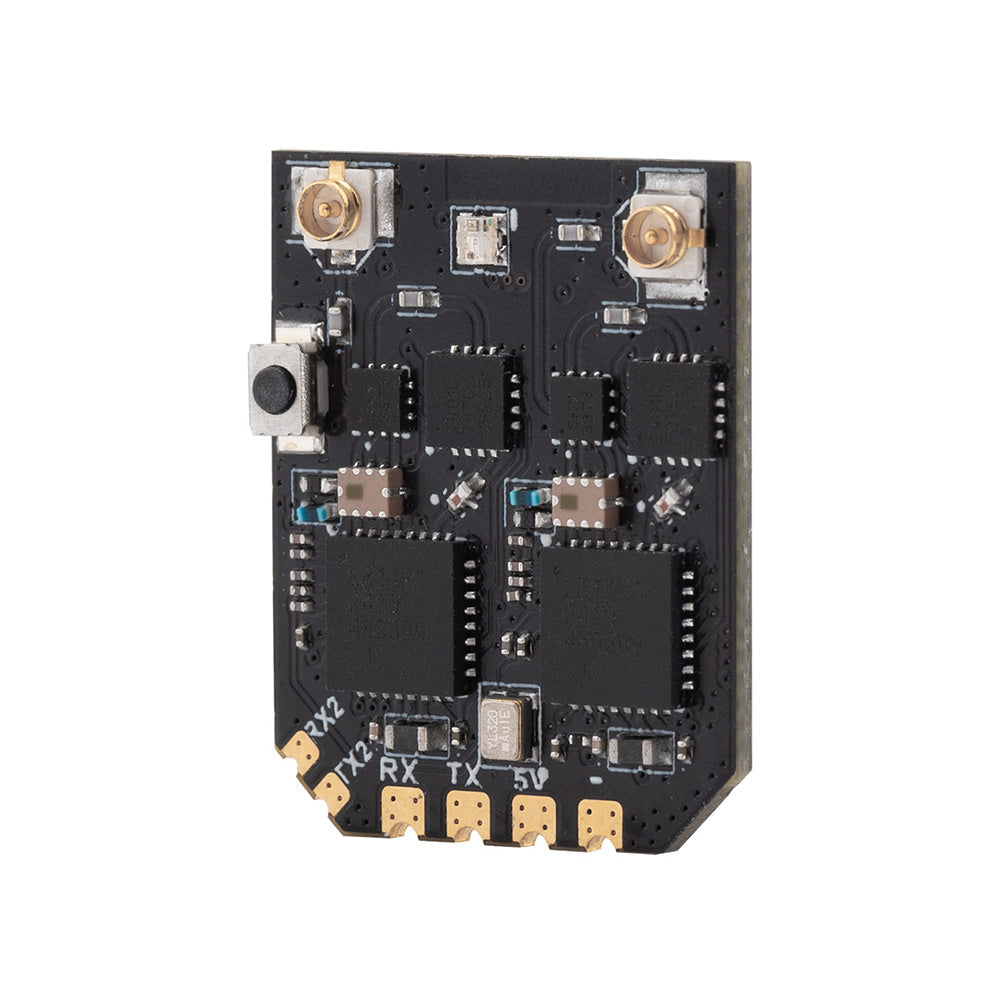

• Castellierte Pads für einfacheres Löten

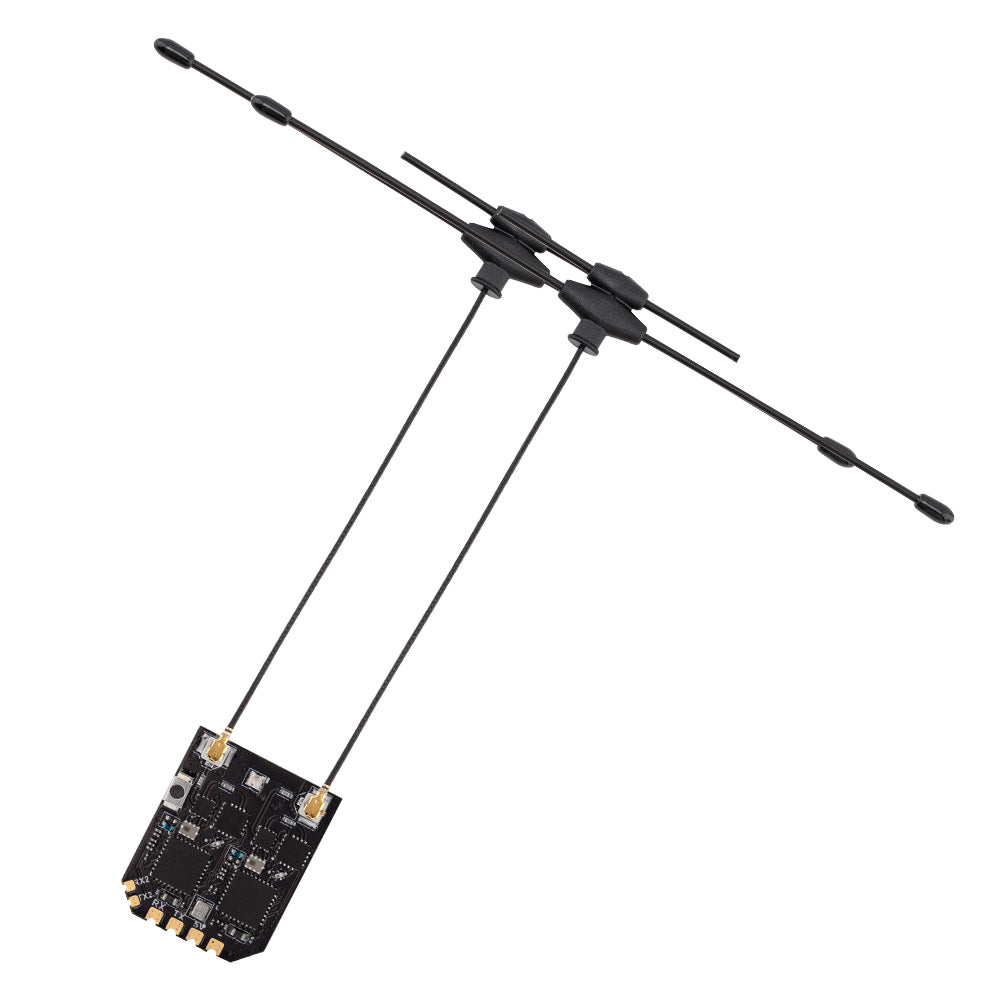

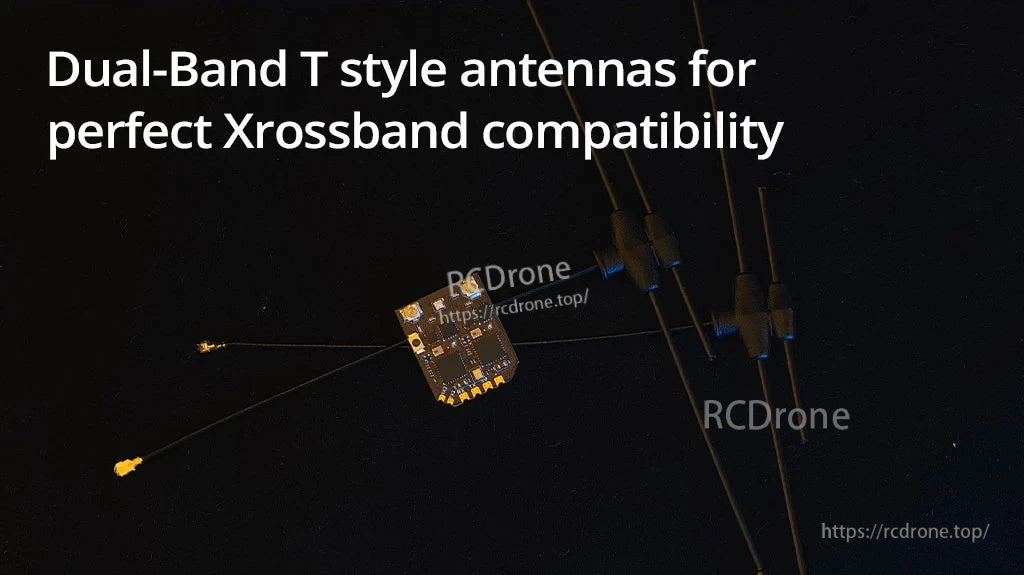

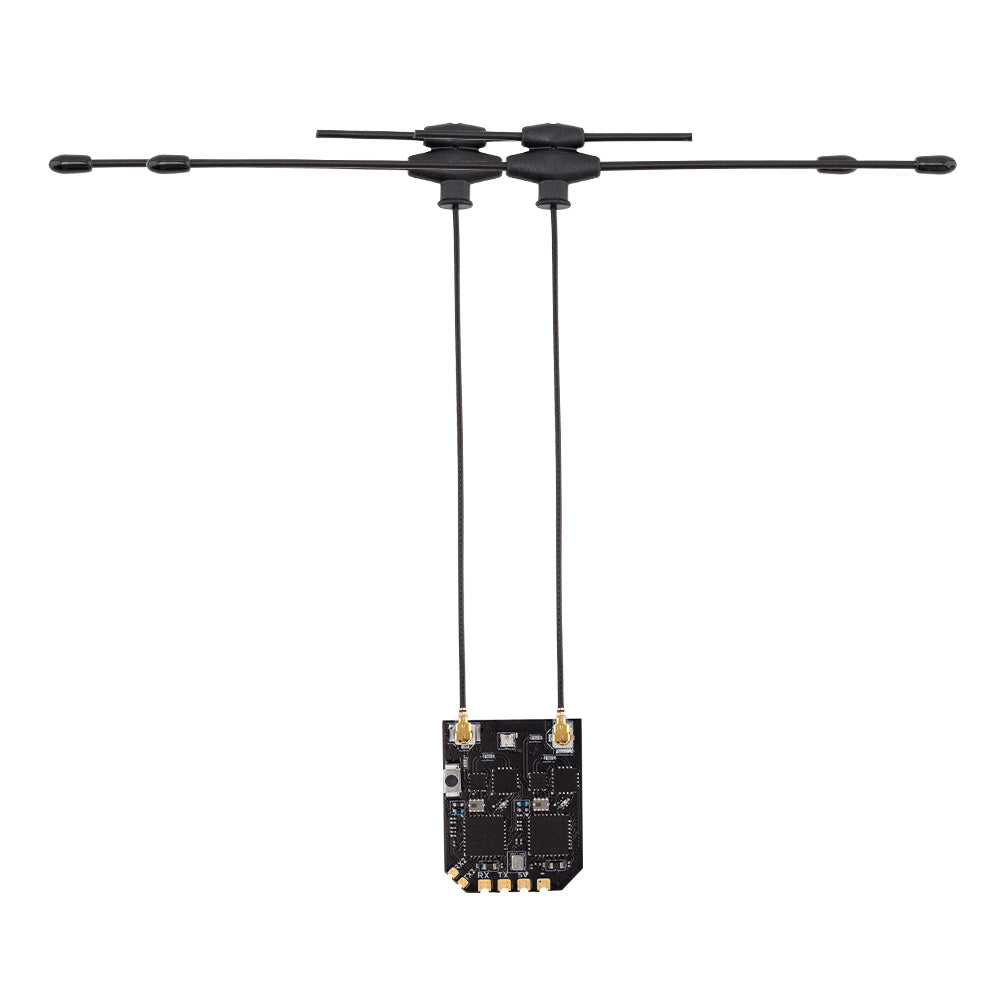

• Dualband T-Stil Antennen enthalten

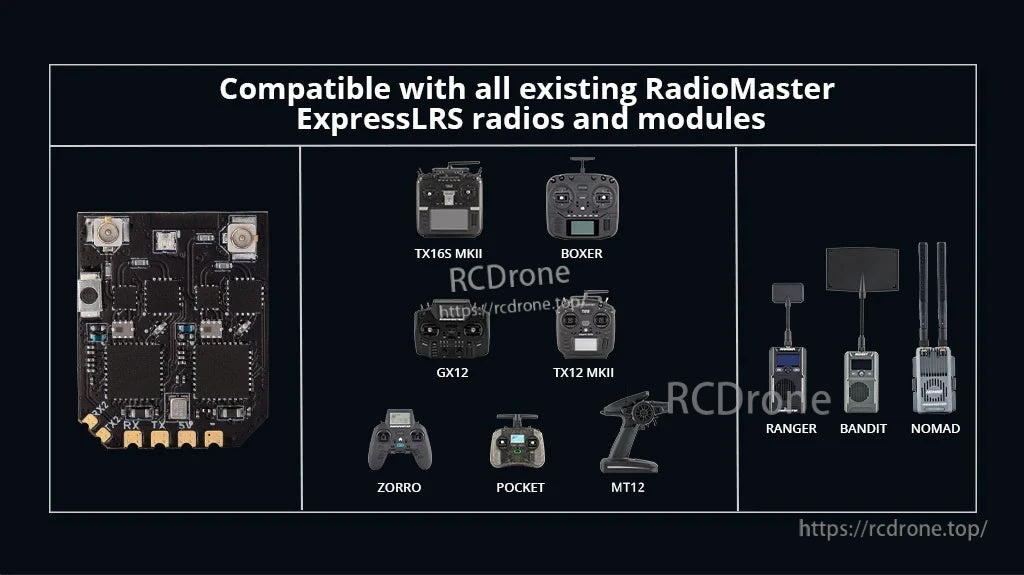

• Als kompatibel mit bestehenden RadioMaster ExpressLRS Radios und Modulen angezeigt

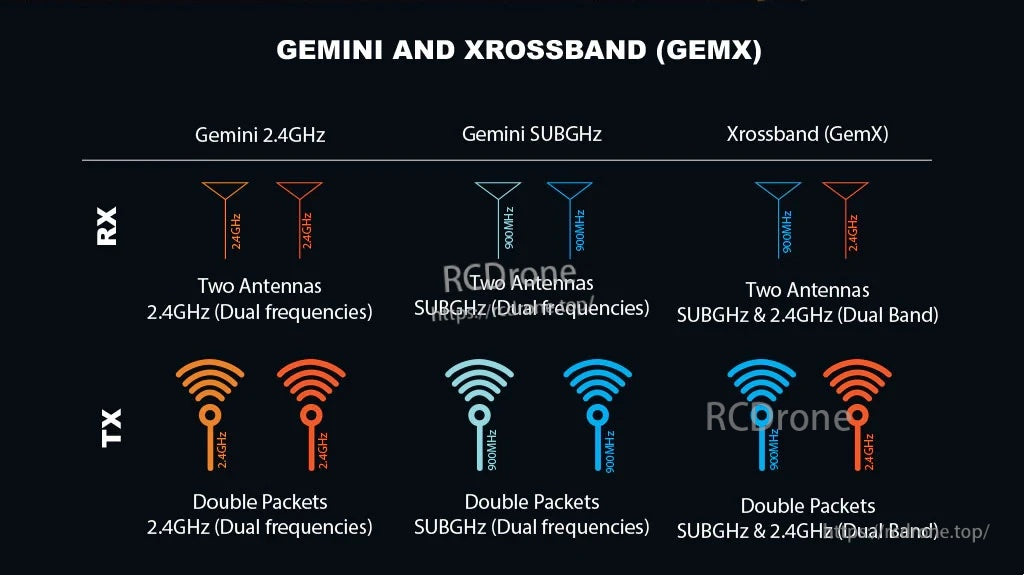

Gemini / Xrossband Antennenmapping

• Gemini 2.4GHz: Ant 1 = 2.4GHz; Ant 2 = 2.4GHz
• Gemini SubG: Ant 1 = 868/915MHz; Ant 2 = 868/915MHz
• Gemini Xrossband (Gem-X): Ant 1 = 868/915MHz; Ant 2 = 2.4GHz

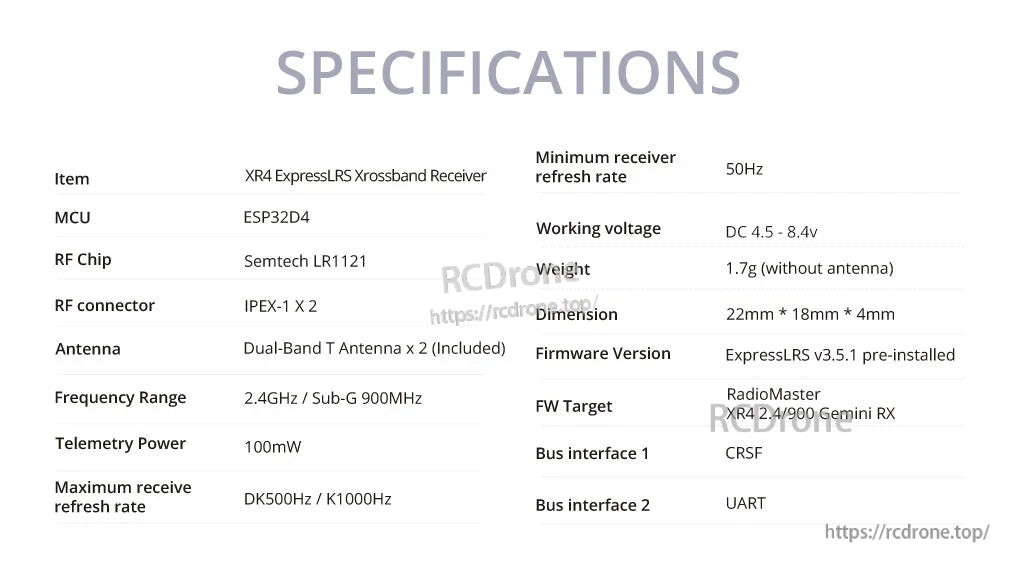

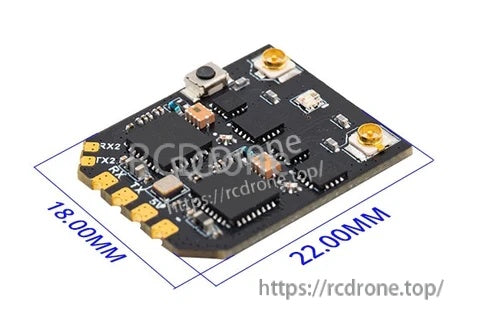

Technische Daten

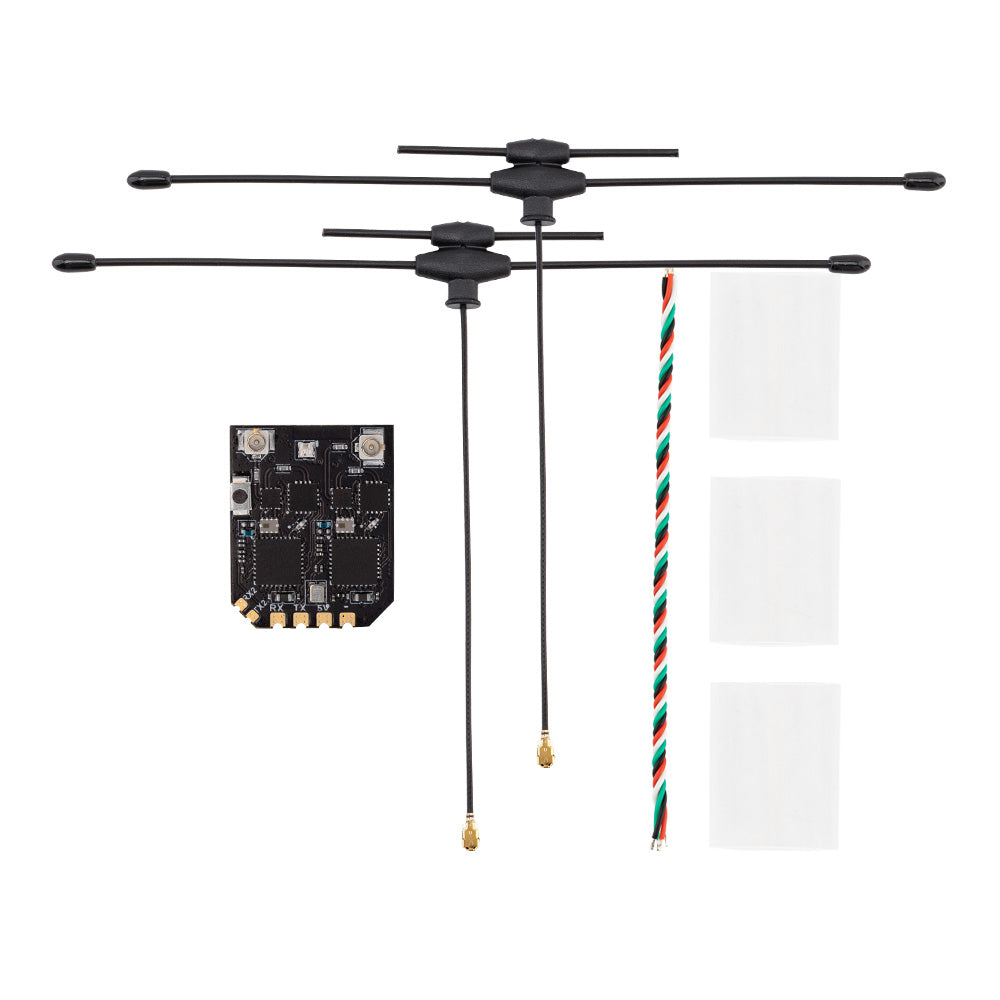

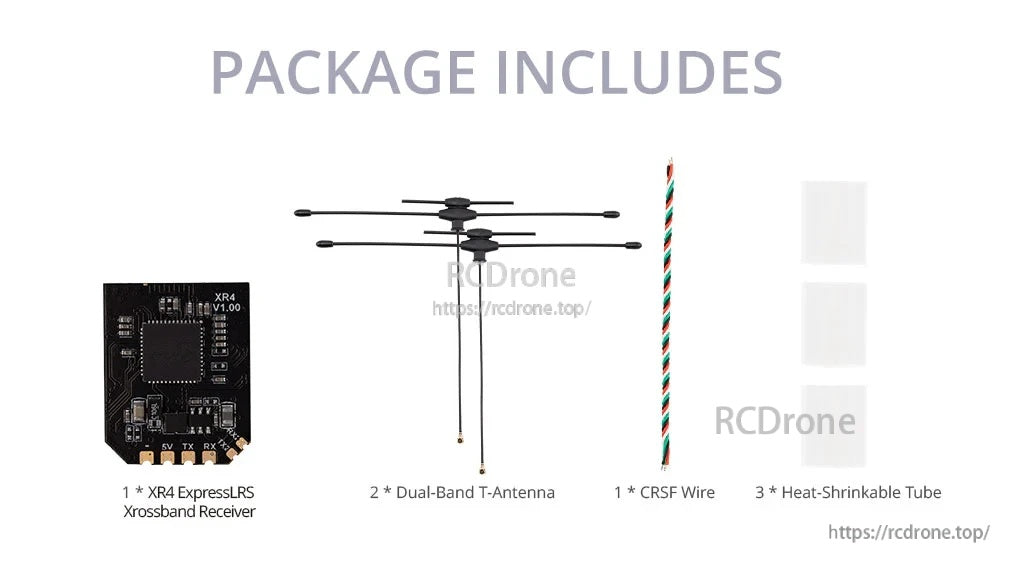

Was ist enthalten

• 1 x XR4 Gemini Xrossband Dual-Band Empfänger
• 2 x Dual-Band T-Antenne
• 1 x CRSF Draht
• 3 x Schrumpfschlauch
• 1 x Bedienungsanleitung Karte

Für Produktfragen, Verdrahtungshilfe oder After-Sales-Support, kontaktieren Sie support@rcdrone.top or besuchen https://rcdrone.top/.
