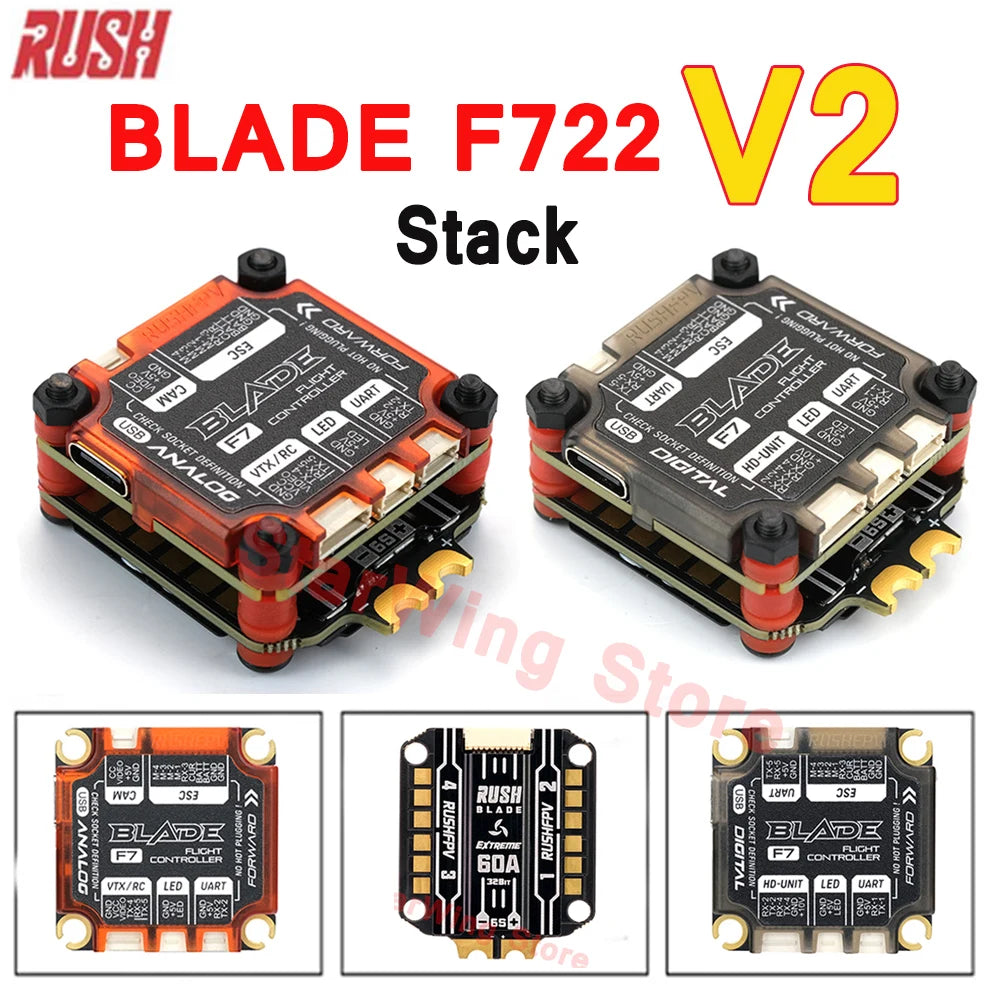

RUSHFPV RUSH BLADE V2 Stack - F722 Analog Digital Flight Controller + Extreme 60A 128K BLHELI32 4in1 ESC für FPV Drohne

RUSHFPV RUSH Blade V2 Stack, mit einem F722 Analog-Digital Flight Controller, kombiniert mit Extreme 60A 128K BLHELI32 4in1 ESC für FPV-Drohnen, umfasst ein hochauflösendes UART HD-Unit LED-Display und analoges VTX /Radio Control digitale Definition.

RUSHFPV RUSH BLADE V2 Stack verfügt über einen analogen digitalen Flugcontroller F722, einen Extreme 60A 128K BLHELI32 4in1 ESC und bietet erweiterte Funktionen wie leistungsstarke STM32F722RET6 MCU, ICM42688P Gyroskop, OSD Video, 16M Black-Box-Protokollierung, UART-Ports, 8PWM-Ausgangsports, 2ADC-Ports und I2C-Port. Es unterstützt bis zu 36V/3-6S LiPo-Akkuspannung und hat ein Gewicht von T1g (ohne Kabel).

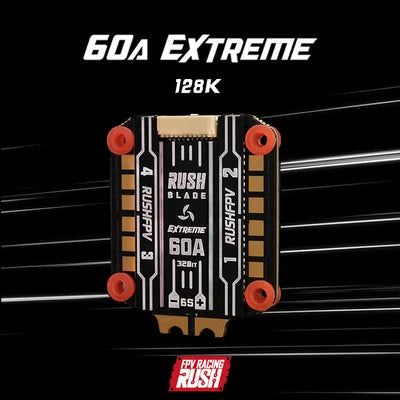

Rush Blade V2 Stack beinhaltet F722 Analog-Digital Flight Controller, Extreme 60A 128K BLHELI32 ESC, und 4in1-Modus für FPV-Drohnen.

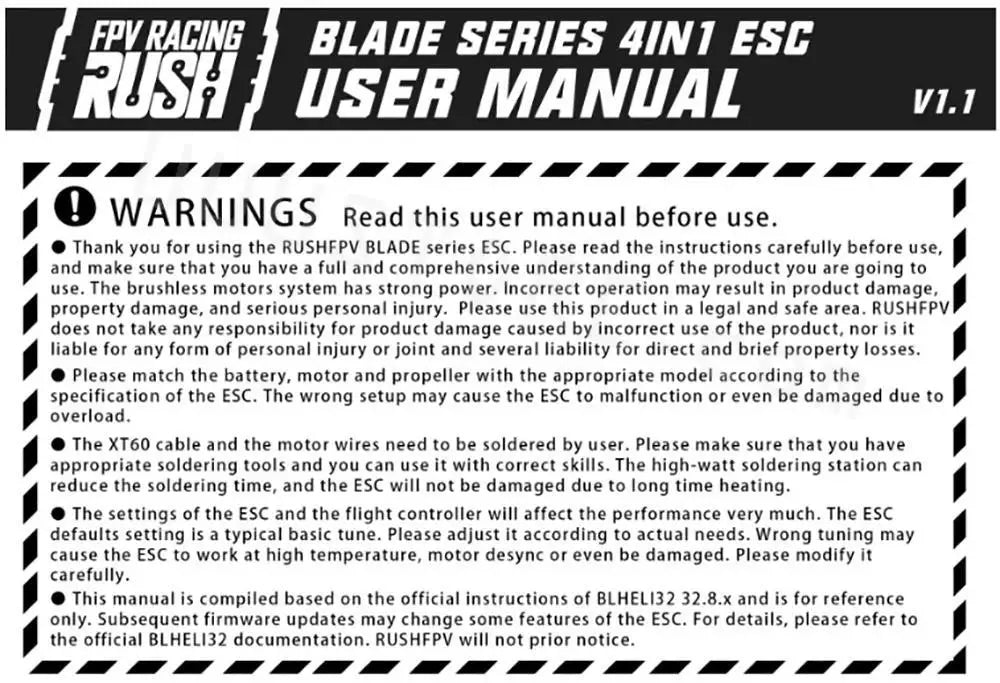

Wir stellen den Rush Blade V2 Stack vor – F722 Analog Digital Flight Controller + Extreme 60A 128K BLHELI32 4in1 ESC für FPV-Drohnen. Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung sorgfältig durch, da eine unsachgemäße Bedienung zu Produktschäden, Personenschäden oder Sachschäden führen kann. Verwenden Sie dieses Produkt nur in einem legalen und sicheren Bereich. RushFPV haftet nicht für Schäden, die durch unsachgemäßen Gebrauch entstehen. Stellen Sie sicher, dass Batterie, Motor und Propeller gemäß den ESC-Spezifikationen auf das richtige Modell abgestimmt sind. Eine falsche Einrichtung kann zu Fehlfunktionen oder Schäden durch Überlastung führen. Es sind Lötwerkzeuge erforderlich; Unsachgemäße Lötkenntnisse können zu Schäden führen. Passen Sie die ESC-Einstellungen und Flugsteuerungsparameter sorgfältig an, da eine falsche Abstimmung zu hohen Temperaturen, Synchronisation oder Schäden führen kann. Dieses Handbuch basiert auf offiziellen BLHELI32-Anweisungen und dient nur als Referenz; Firmware-Updates können Funktionen ändern.

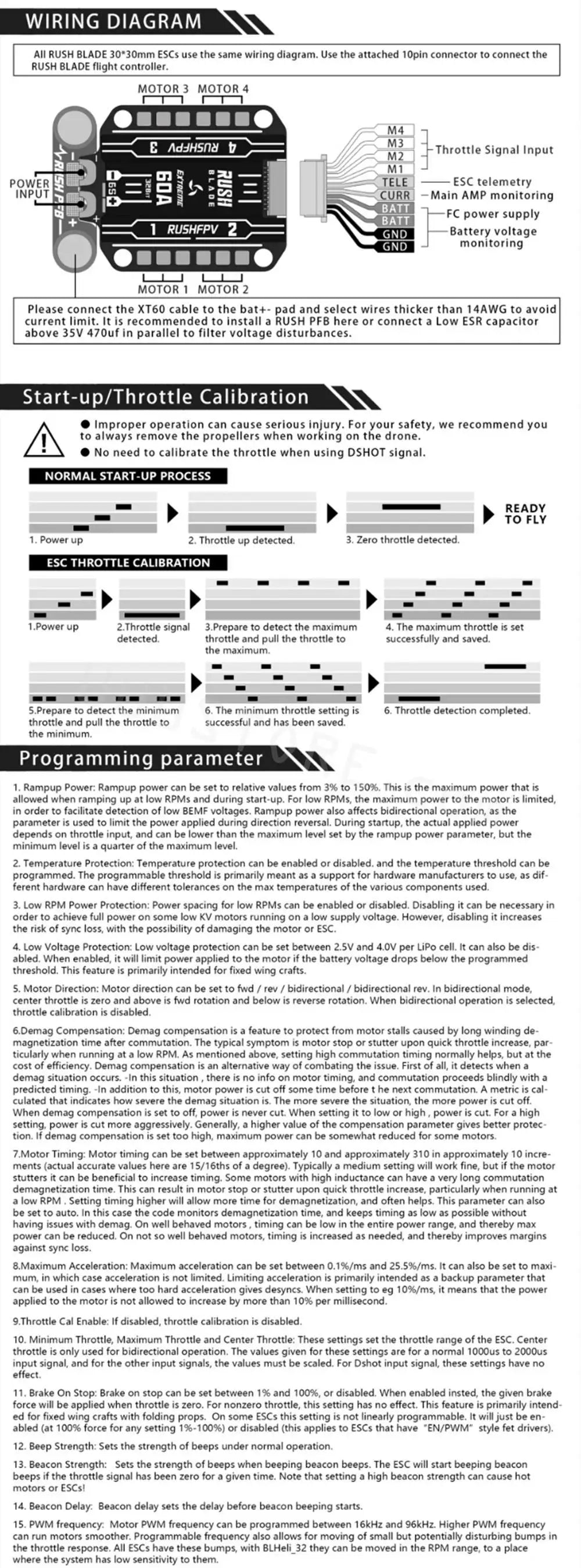

RUSH BLADE ESC-Verdrahtungsplan: Verwenden Sie den beigefügten I/O-Pin-Stecker, um den RUSH BLADE-Flugcontroller anzuschließen. Motoranschlüsse sind Standard. Entfernen Sie aus Sicherheitsgründen die Propeller, wenn Sie an der Drohne arbeiten. Für das DSHOT-Signal ist keine Drosselklappenkalibrierung erforderlich. Start/Drosselklappenkalibrierung: Befolgen Sie den normalen Startvorgang und die Drosselklappenkalibrierung. Rampup Power kann zwischen 3 % und 150 % eingestellt werden. Der Temperaturschutz und der Leistungsschutz bei niedriger Drehzahl können aktiviert oder deaktiviert werden. Die Motorrichtung kann auf vorwärts, rückwärts oder bidirektional eingestellt werden. Die Demag-Kompensation erkennt und verhindert Motorstillstände, die durch Wicklungsentmagnetisierung verursacht werden. Das Motor-Timing kann zwischen etwa 10 und 310 Grad eingestellt werden. Die maximale Beschleunigung kann zwischen 0,1 %/ms und 25,5 %/ms eingestellt werden. Die Aktivierung der Drosselkalibrierung kann deaktiviert werden.

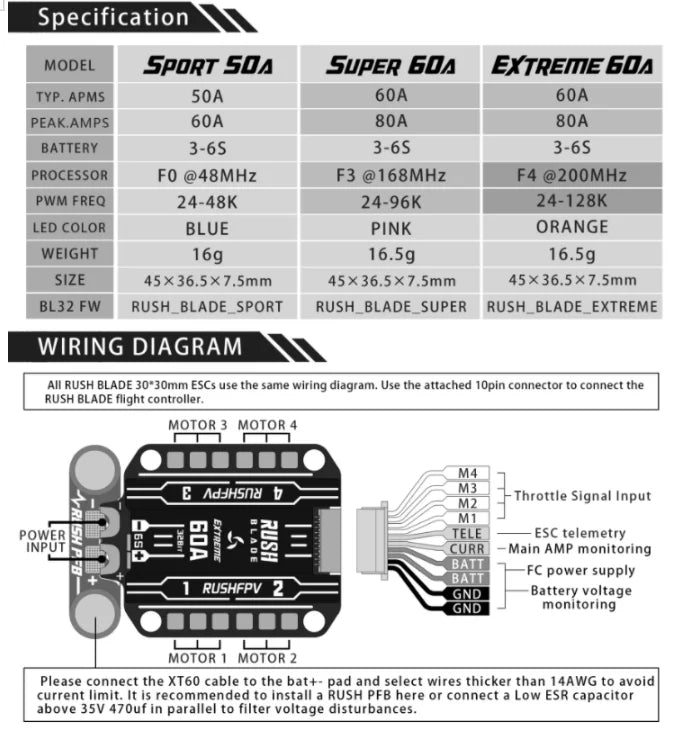

RUSHFPVs RUSH BLADE V2 Stack verfügt über einen F722 Analog Digital Flight Controller, gepaart mit einem Extreme 60A 128K BLHELI32 4in1 ESC für FPV-Drohnenanwendungen.Das Gerät verfügt über eine Prozessorgeschwindigkeit von @48 MHz (F3) oder @168 MHz (F4), wobei die PWM-Frequenz von 24–48 K über 24–96 K bis 24–128 K reicht. Zu den LED-Farboptionen gehören Blau, Rosa und Orange. Die Abmessungen betragen 45 x 36,5 x 7,5 mm und das Gewicht beträgt ca. 16 g. Der Regler verwendet den gleichen Verdrahtungsplan wie die RUSH BLADE 30*30 mm ESCs, mit der empfohlenen Verbindung über einen angeschlossenen 1Opin-Anschluss.

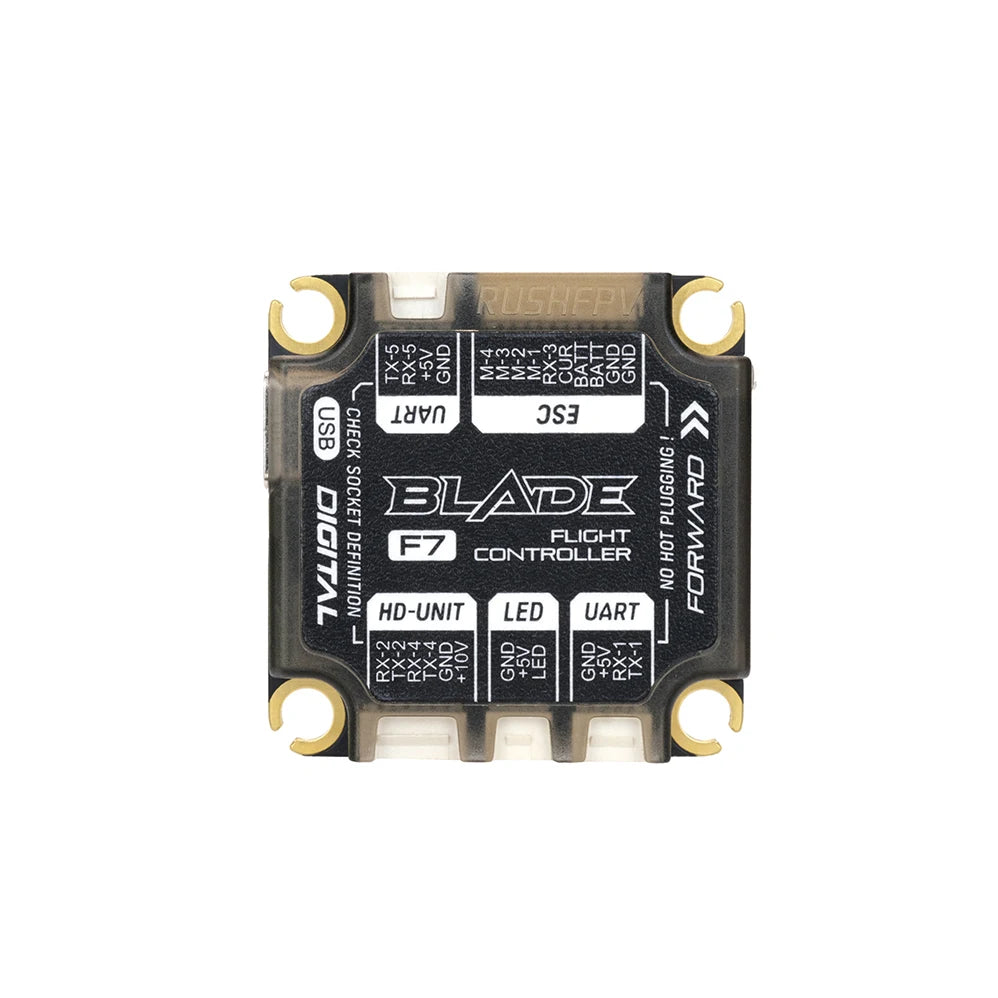

Der RushFPU V2-Stack umfasst den analog-digitalen Flugcontroller F722, Extreme 60A 128K BLHELI32 4in1 ESC für FPV-Drohnen mit Funktionen wie HD-UNIT LED und UART-Schnittstelle.

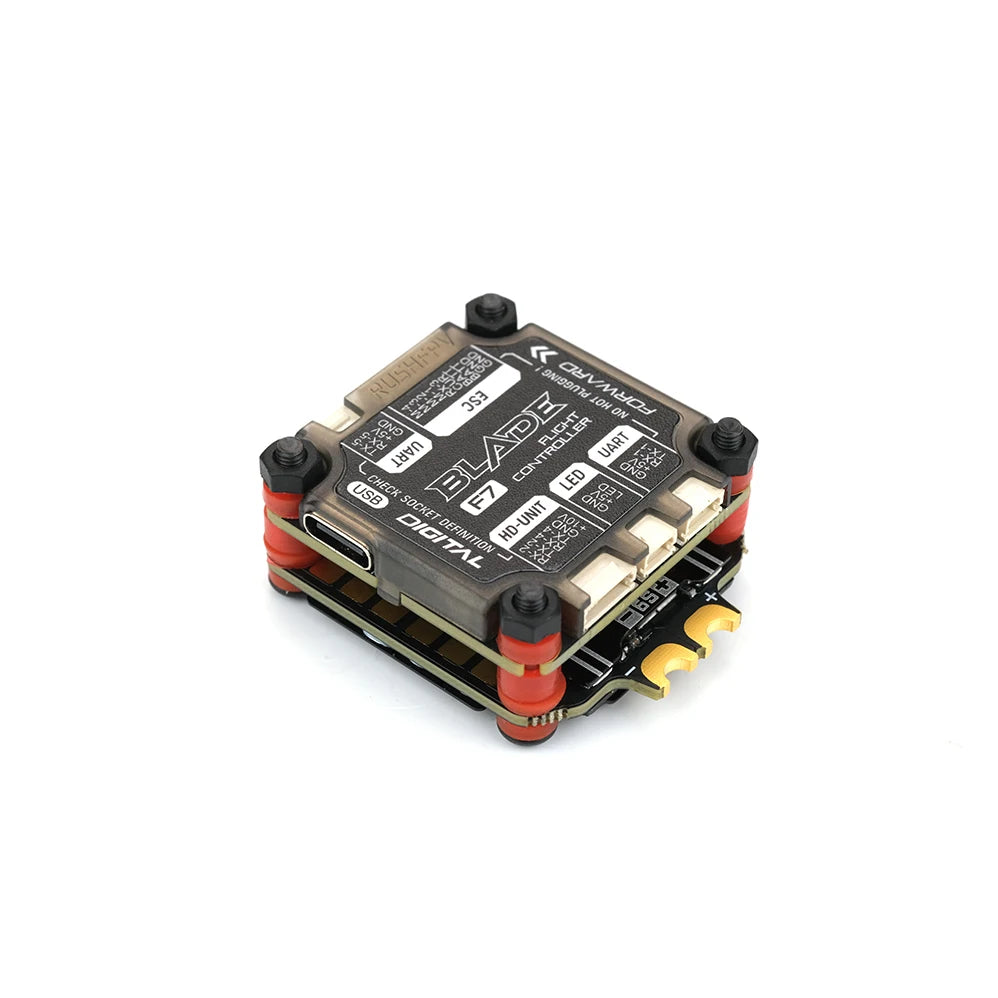

RUSHFPV Rush Blade V2 Stack verfügt über einen F722 analogen digitalen Flugcontroller, gepaart mit einem Extreme 60A 128K BLHELI32 4in1 ESC für FPV-Drohnenanwendungen.

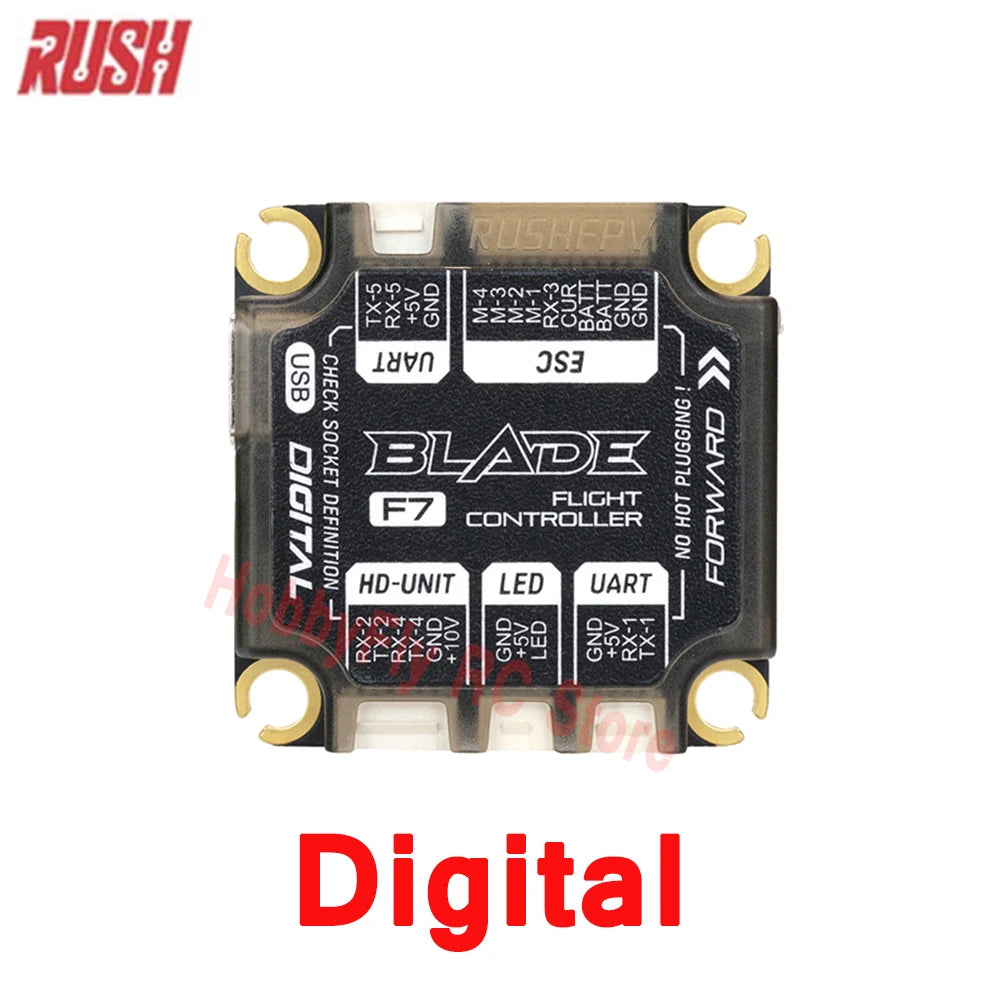

RUSHFPV RUSH BLADE V2 Stack: F722 Analog Digital Flight Controller + Extreme 60A 128K BLHELI32 4in1 ESC für FPV Drone, verfügt über UART, USB-Buchse und Definition von R8A. Überprüfen Sie den USB-Anschluss auf kompatible Geräte.
