GEPRC LINKFLOW 915M 2W ExpressLRS ELRS TX Modul, JR-Bay 868/915MHz, TCXO, Lüfterkühlung, SMA, WiFi

Übersicht

Das GEPRC LINKFLOW 915M 2W ELRS TX-Modul ist ein TX-Modul, das auf dem Open-Source-Projekt ExpressLRS basiert. Es basiert auf ExpressLRS 3.5 mit einem Standard-JR-Bay-Design, arbeitet im 868/915MHz-Band und liefert bis zu 2000mW (2W) Ausgangsleistung für leistungsstarke Übertragung und vielseitige Konnektivität. Es verfügt über aktive Lüfterkühlung mit einem Kühlkörper sowie einen integrierten temperaturkompensierten Quarzoszillator (TCXO), um Frequenzdrift durch Überhitzung zu reduzieren, was ein stabileres Signal und sicherere Flüge gewährleistet.

Eine benutzerdefinierte 868/915MHz Moxon-Antenne ist für höheren Gewinn und eine stärkere, zuverlässigere Verbindung konzipiert. Das integrierte Rucksackmodul unterstützt die vielseitige Geräteintegration mit FPV-Brillen, AAT und mehr, wodurch drahtlose Mavlink-Kommunikation und neue Möglichkeiten ermöglicht werden. Ein reservierter UART-Port ist für die Relaisnutzung oder die Umwandlung in einen 2W-Telemetrieempfänger vorgesehen. Das Modul unterstützt eine Stromversorgung von 2-6S über einen XT30-Anschluss und Firmware-Updates über USB oder WiFi.

Hauptmerkmale

• Bis zu 2W Ausgang bei 868/915MHz (915MHz FCC / 868MHz EU)
• Standard JR-Bay (JR-Bay) Moduldesign
• Aktive Kühlung: integrierter effizienter Lüfter + Kühlkörper für Stabilität bei maximaler Leistung
• Integrierter TCXO zur Vermeidung von Frequenzdrift durch Überhitzung
• Benutzerdefinierte Hochgewinn 868/915MHz Moxon Antenne
• Integriertes Rucksackmodul für Peripherie-/Geräteverbindung (unterstützt drahtlose Mavlink-Kommunikation)
• Reservierter UART-Port für Relaisnutzung oder 2W Telemetrieempfängerumwandlung
• 2-6S externe Stromversorgungseingang (XT30)
• RGB-Statusanzeige / RGB-Licht
• Firmware-Upgrade über USB oder WiFi (WiFi-Firmware-Upgrade)

Bei Fragen zur Kompatibilität (Radio Bay Passform, Antennentyp oder Hilfe beim Firmware-Update) kontaktieren Sie support@rcdrone.top or besuchen Sie https://rcdrone.top/.

Technische Daten

Was ist enthalten

• LINKFLOW 915M TX Modul x 1
• 868/915MHz Moxon Antenne x 1
• GH1.25 3-poliger Verbindungskabel x 1
• Benutzerhandbuch x 1

Anwendungen

• ExpressLRS 868/915MHz Funksteuerung Link-Setups mit einem JR-Bay Radio
• FPV-Systemintegration über das Rucksackmodul (FPV-Brille, AAT und drahtlose Mavlink-Kommunikation)
• Relais-Setups oder UART-basierte Erweiterungen unter Verwendung des reservierten UART-Ports

Details

Das GEPRC LINKFLOW TX-Modul kombiniert eine 868M/915M Moxon-Antenne mit automatischer Lüftung und Funktionen wie JR-Bay, ELRS3.5, Rucksack und TCXO, mit bis zu 2W Leistung.

Das GEPRC LINKFLOW ELRS TX-Modul unterstützt bis zu 2W Ausgang auf 868/915MHz für ein stärkeres Signal und erweiterte Reichweite.

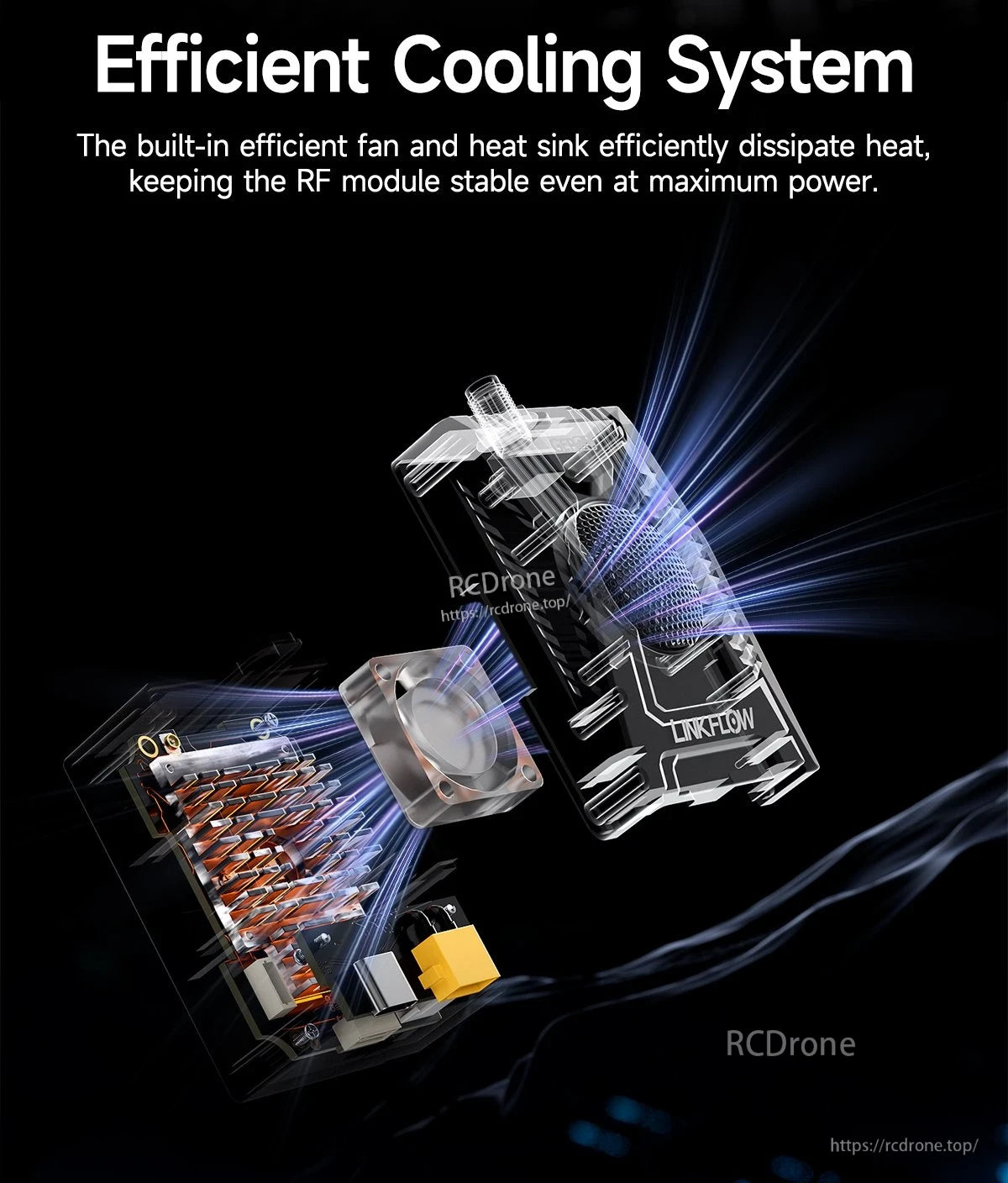

Ein integrierter Lüfter und Kühlkörper helfen, Wärme abzuleiten, um das LINKFLOW RF-Modul bei höheren Leistungsstufen stabil zu halten.

Der integrierte TCXO hilft, ein stabileres 868/915MHz ExpressLRS-Signal aufrechtzuerhalten, indem er Frequenzdrift bei Temperaturänderungen reduziert.

Das GEPRC LINKFLOW ELRS JR-bay TX-Modul wird mit einer benutzerdefinierten 868/915MHz Moxon-Antenne über einen SMA-Anschluss verbunden, um eine saubere, einfache Einrichtung zu ermöglichen.

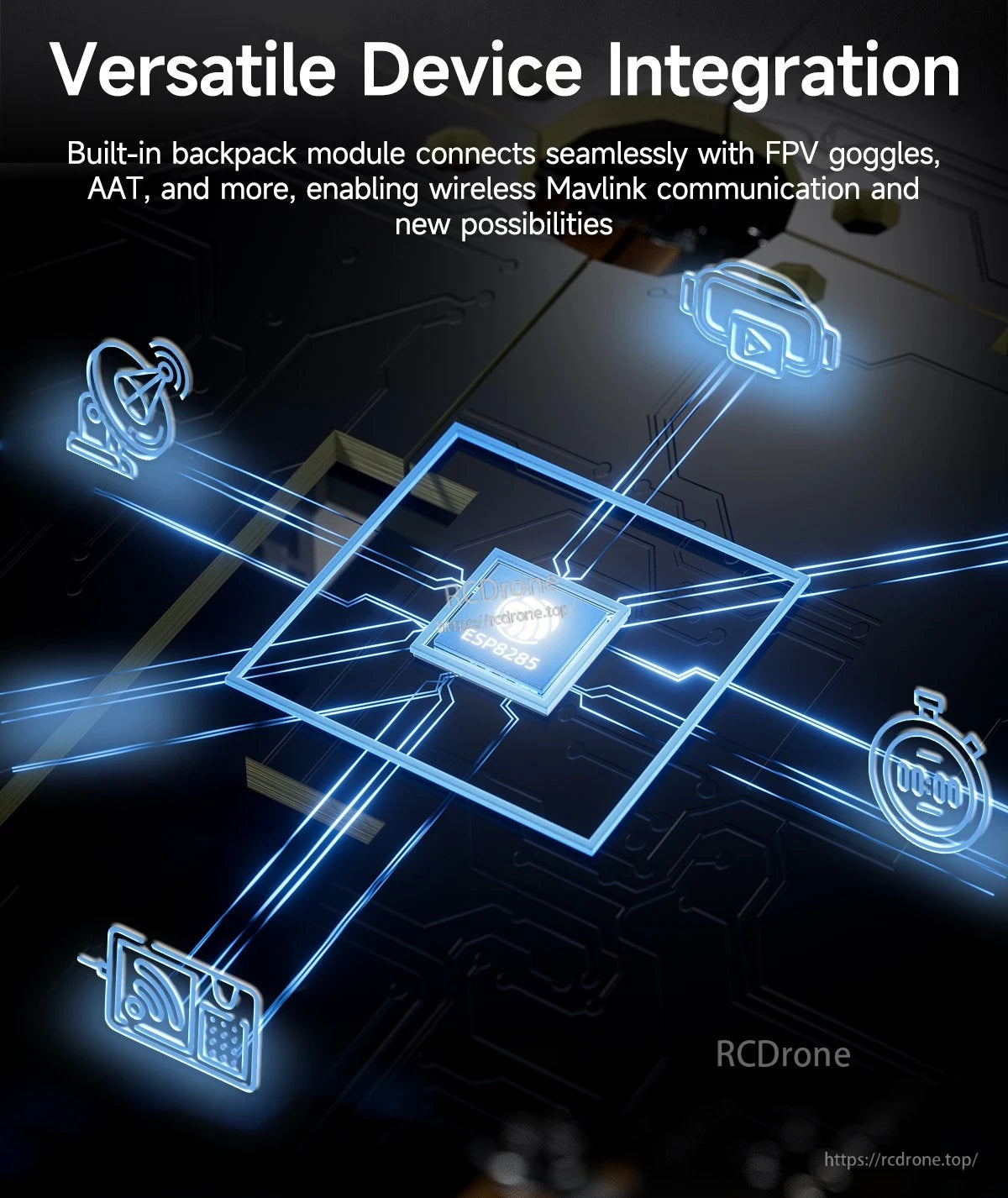

Ein integriertes Rucksackmodul ermöglicht die drahtlose MAVLink-Kommunikation mit kompatiblen FPV-Brillen, AAT und anderen Geräten.

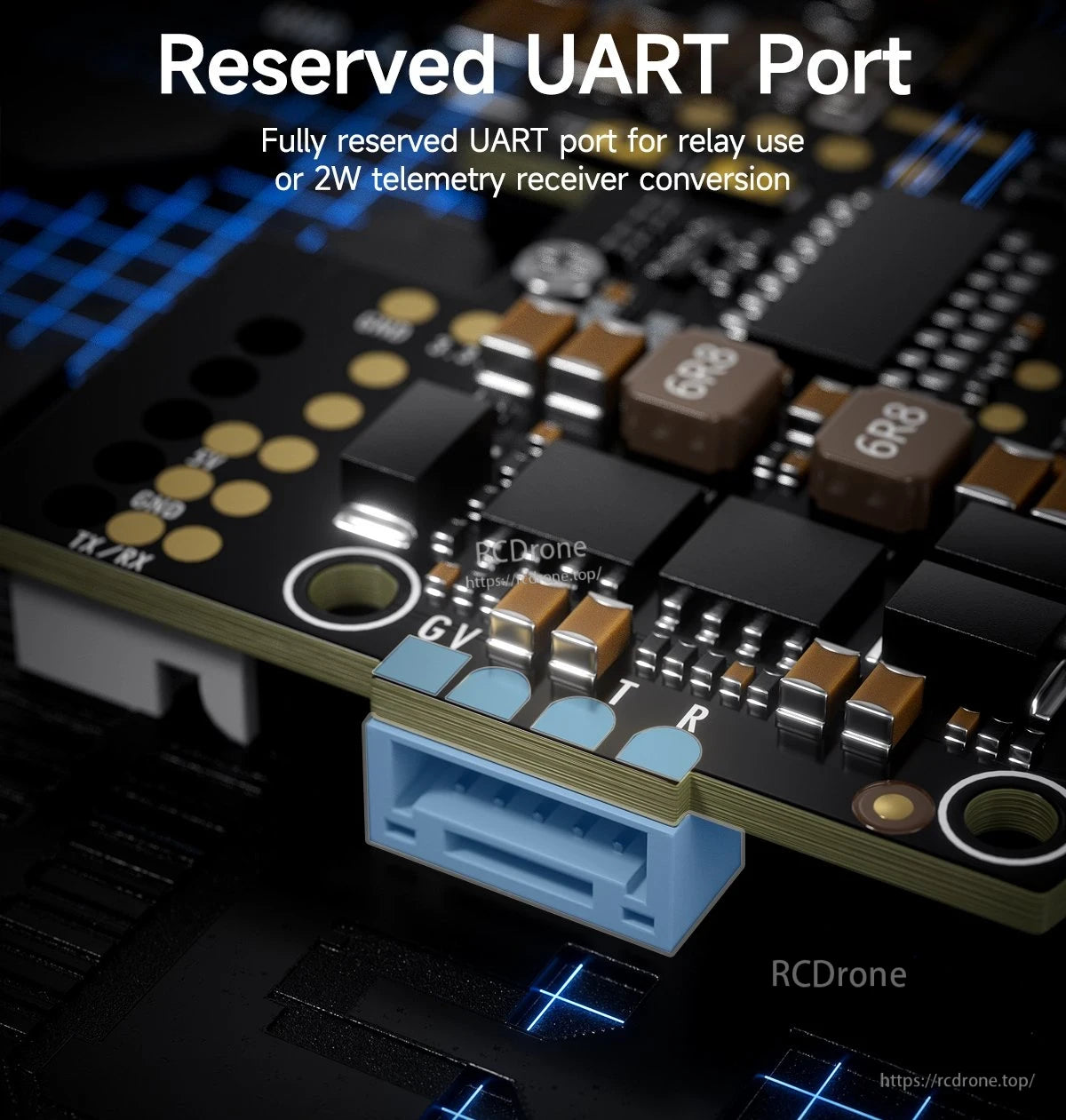

Ein vollständig reservierter UART-Port bietet eine dedizierte Verbindung für die Verwendung von Relais oder die Umwandlung von Telemetrieempfängern.

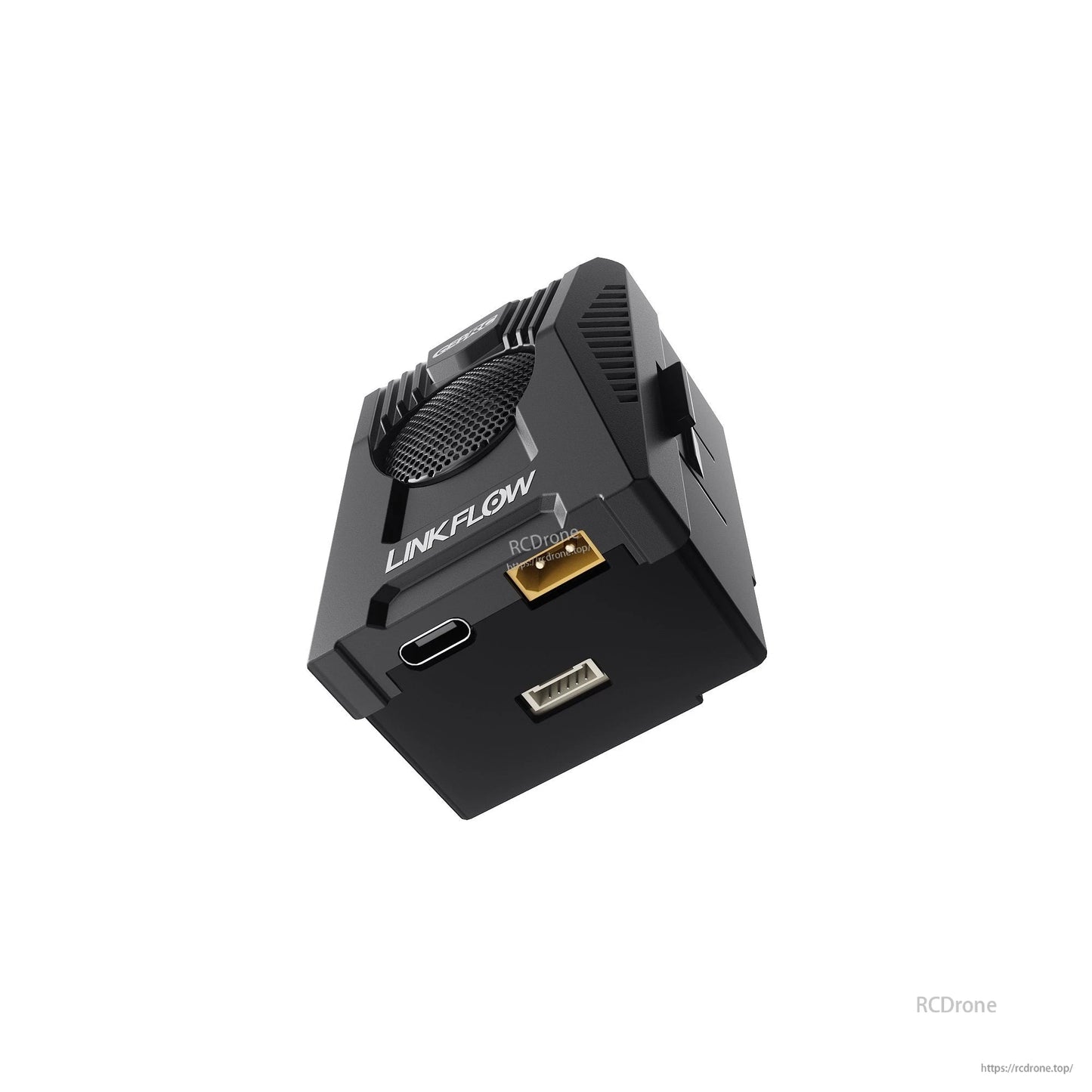

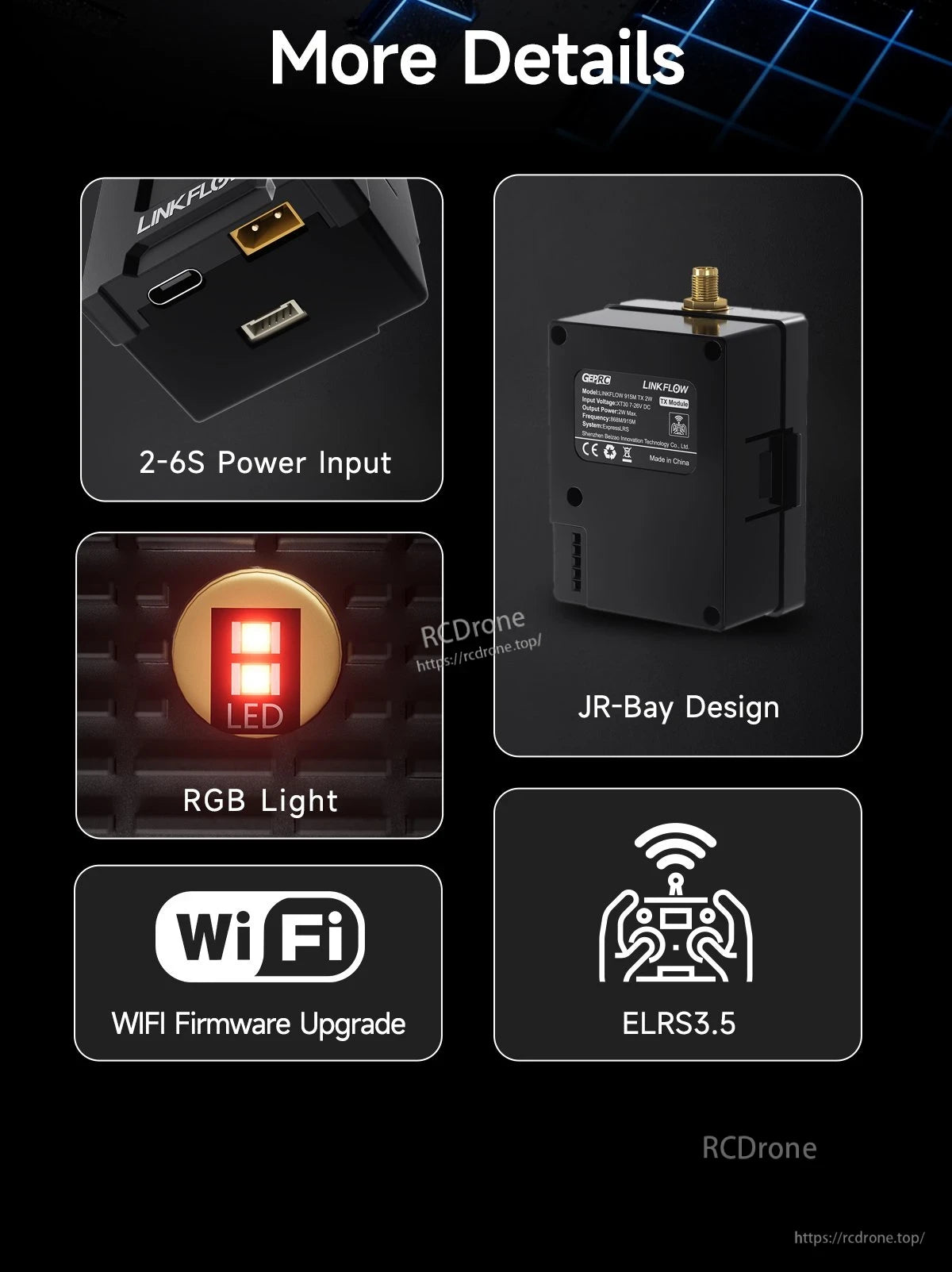

Das LINKFLOW JR-bay ExpressLRS TX-Modul unterstützt eine Stromversorgung von 2–6S, WiFi-Firmware-Updates und einen SMA-Antennenanschluss für Flexibilität bei der Einrichtung.

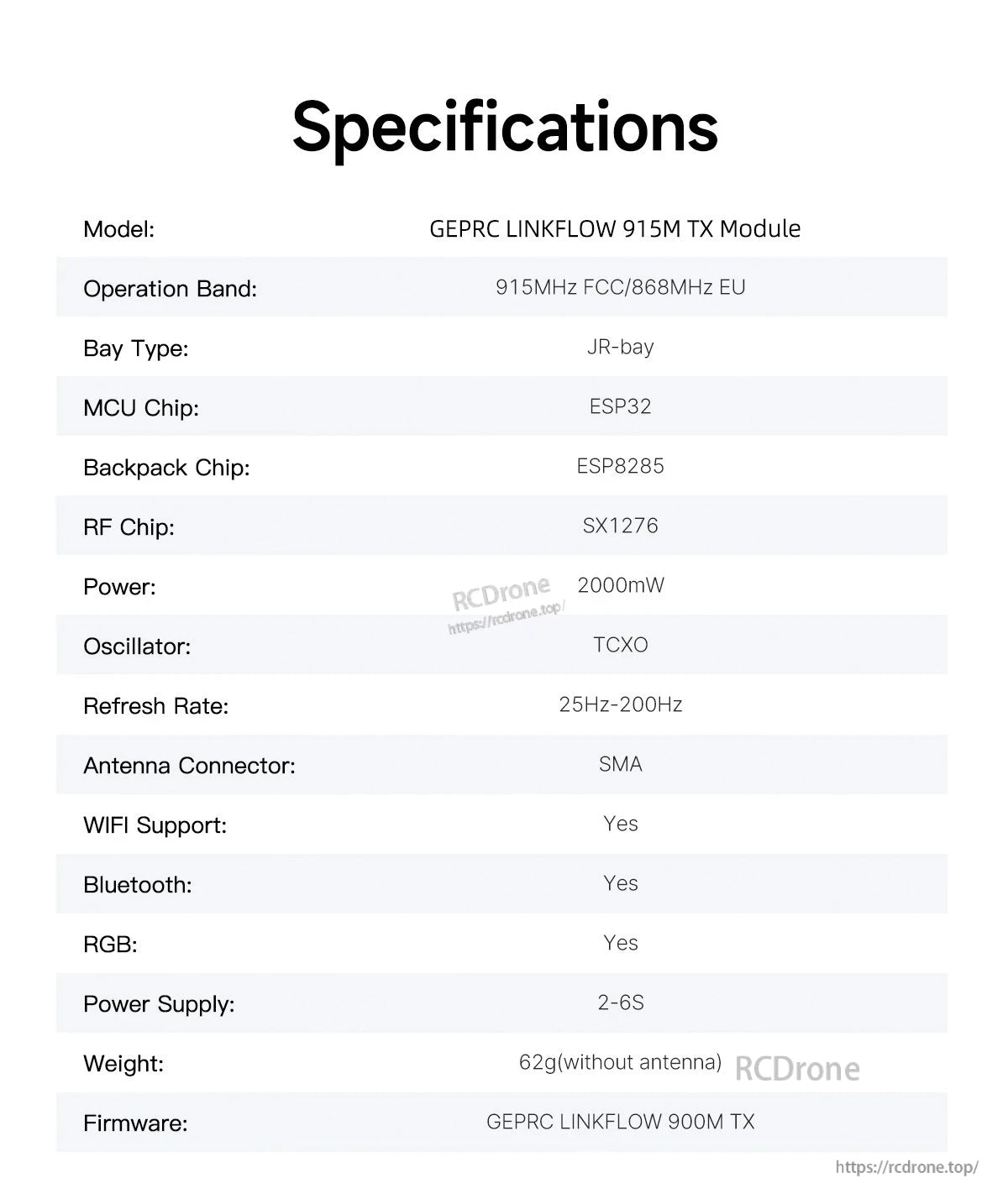

Die Spezifikationen des GEPRC LINKFLOW 915M JR-bay TX-Moduls umfassen den Betrieb bei 915/868MHz, 2000mW Leistung, SMA-Antennenanschluss und WiFi/Bluetooth-Unterstützung.

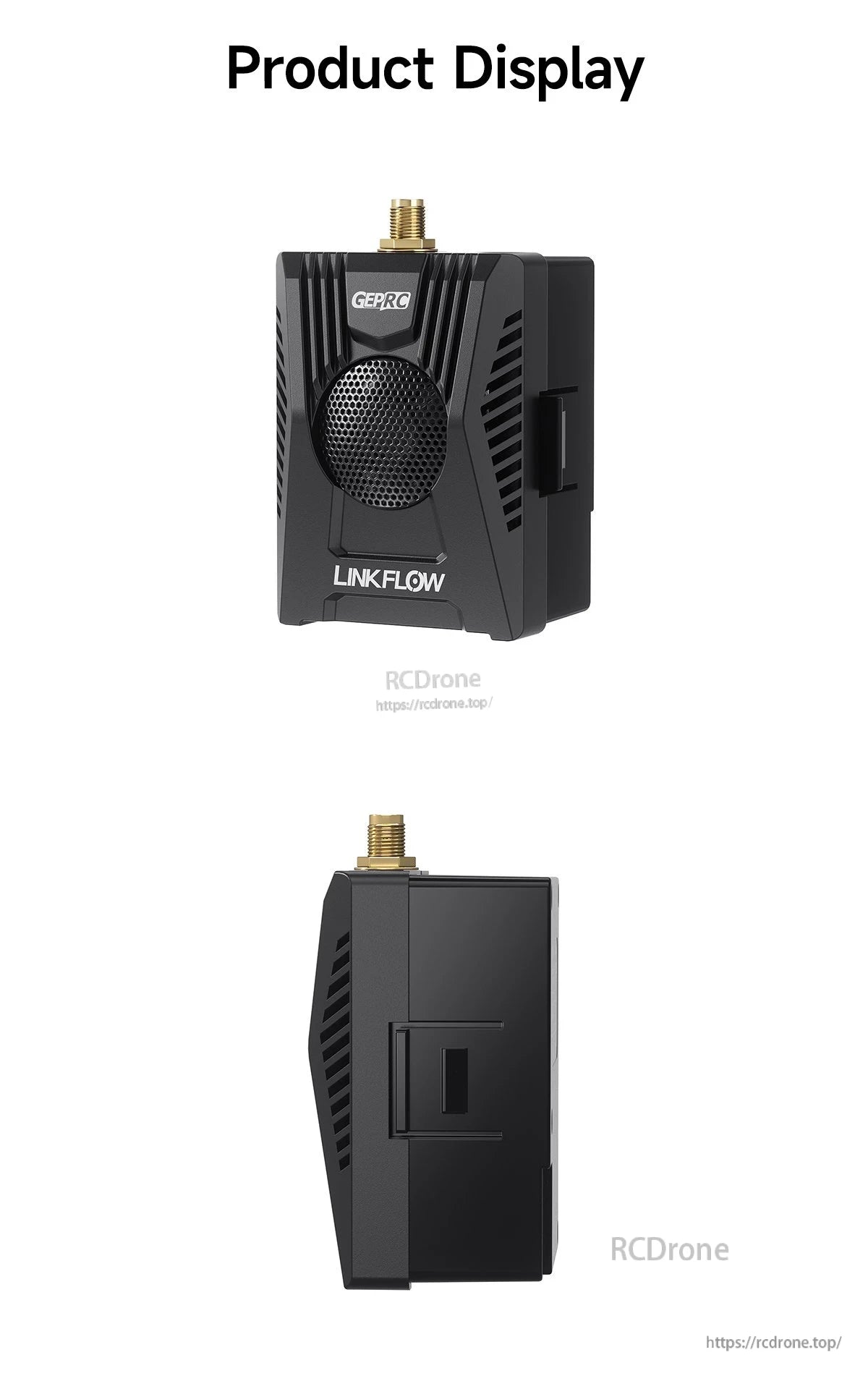

Das GEPRC LINKFLOW JR-bay ELRS Sendermodul verfügt über einen SMA-Antennenanschluss und einen belüfteten Frontlüfter zur Kühlung.

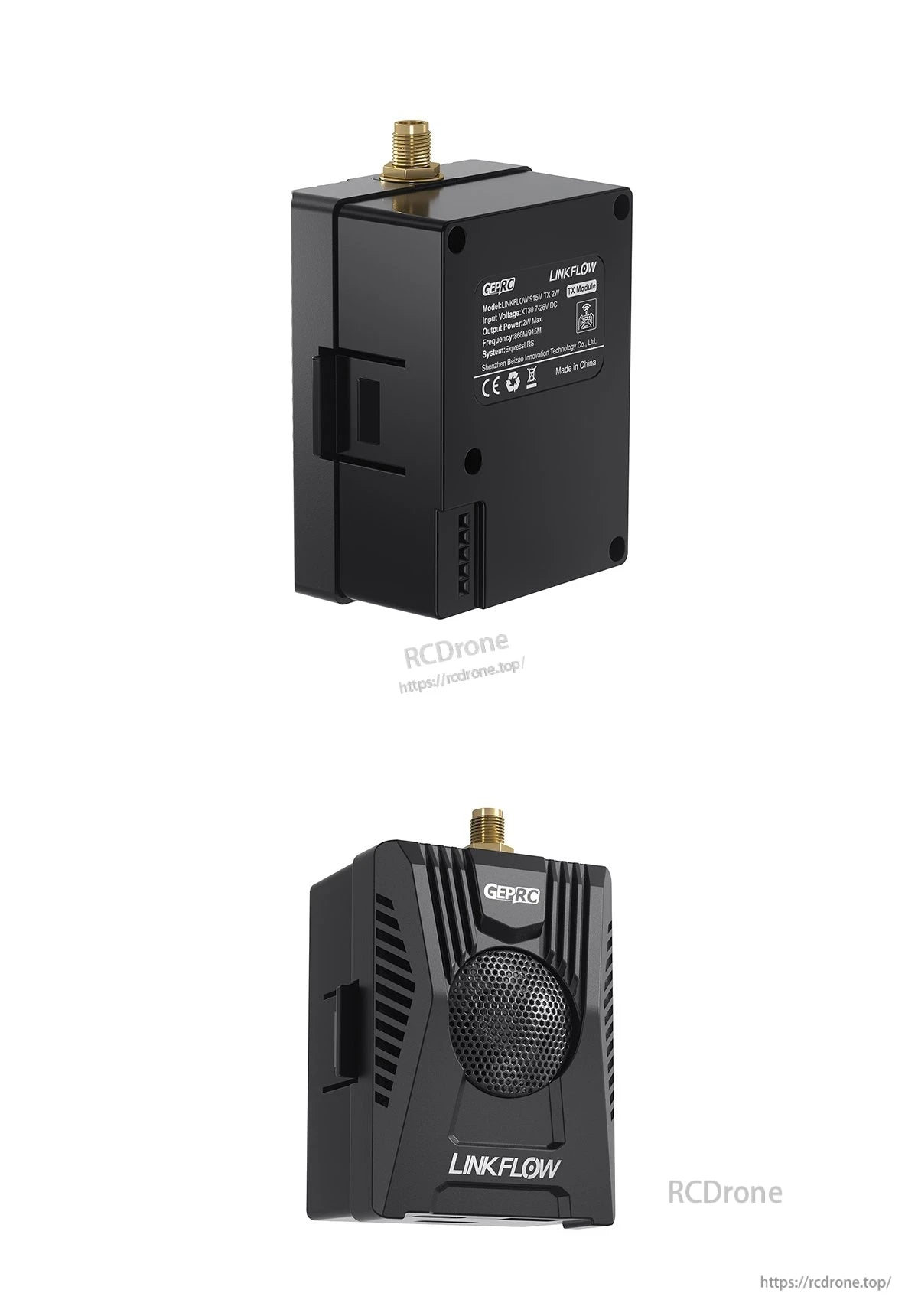

Das GEPRC LINKFLOW 915M JR-bay ExpressLRS TX-Modul verfügt über einen oberen SMA-Antennenanschluss und einen integrierten Kühlventilator für einen nachhaltigen Betrieb.

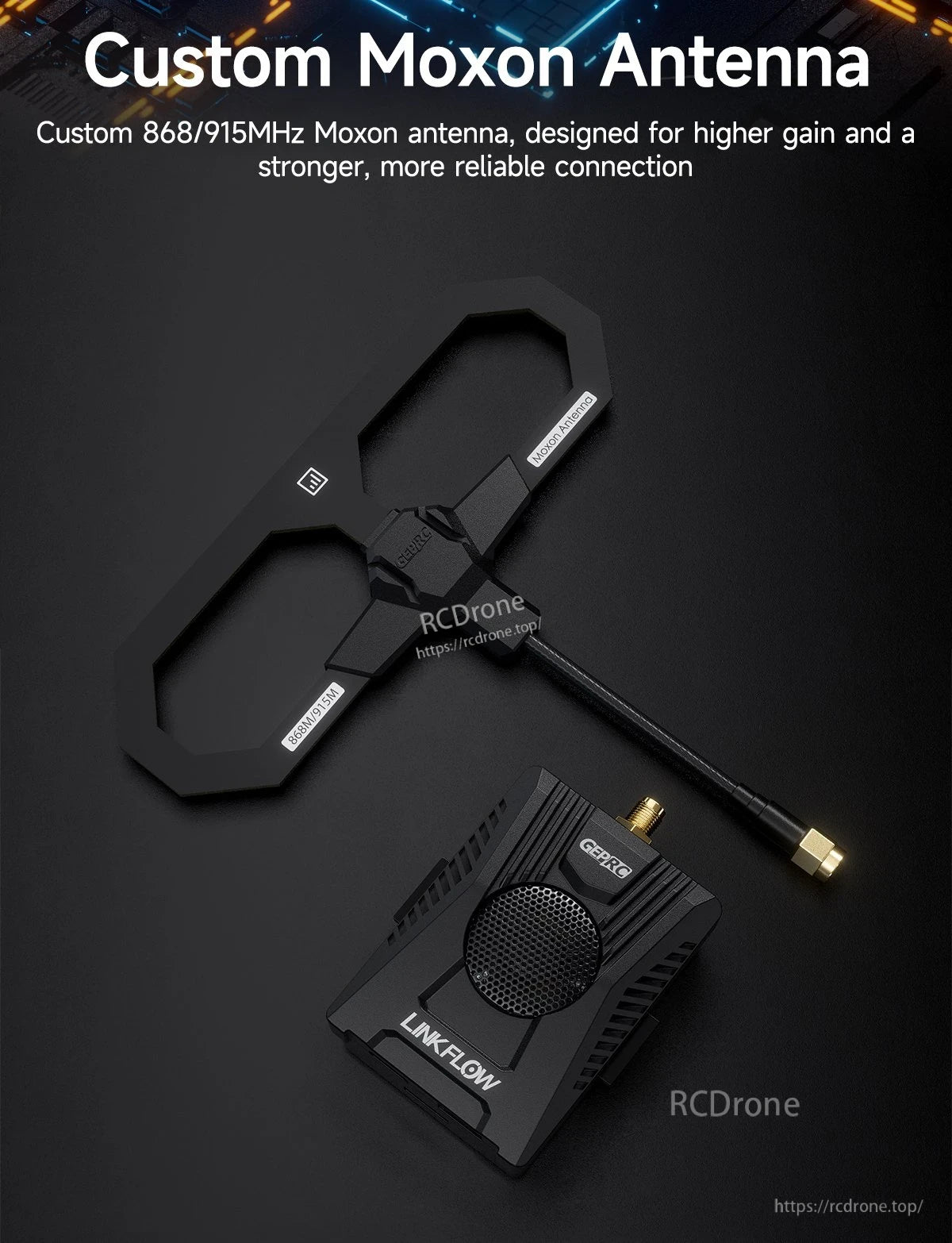

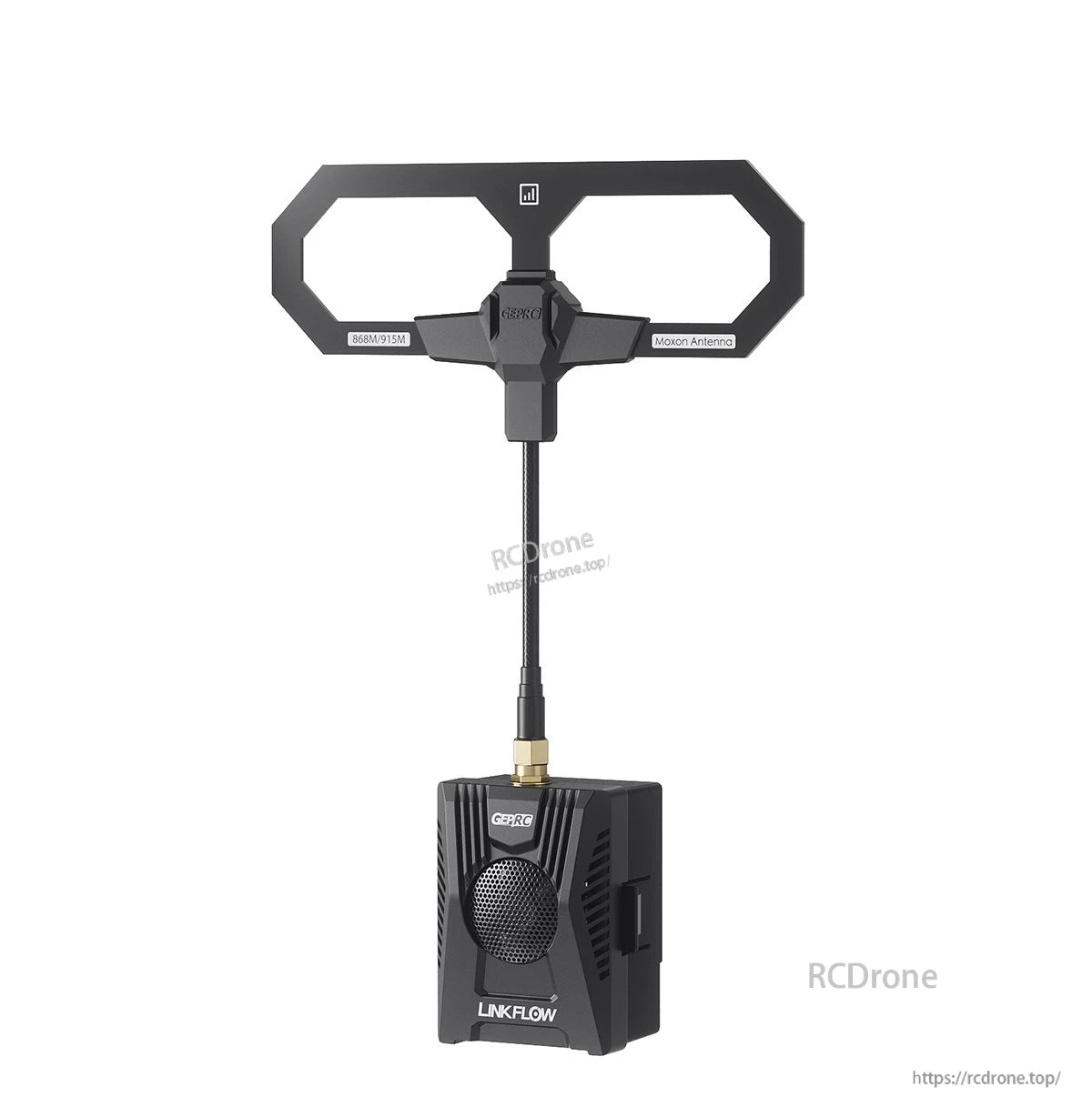

Das GEPRC LINKFLOW ELRS TX-Modul kombiniert ein belüftetes Gehäuse mit einer SMA-verbundenen 868M/915M Moxon-Antenne für eine saubere Funkinstallation.

Das Kit enthält das LINKFLOW 915M TX-Modul, eine 868/915MHz Moxon-Antenne, ein GH1.25 3-poliges Verbindungskabel und ein Benutzerhandbuch.
