GEPRC GEP-DS22 FPV Rahmen 2,2 Zoll mit Propellerschutz, 100mm Radstand

Übersicht

Der GEPRC GEP-DS22 ist ein kompakter FPV-Rahmen, der auf einem 2,2-Zoll-Design mit geschützten Propellern für das Fliegen in Innen- und Außenbereichen basiert. Er kombiniert eine hochfeste Verbundstruktur mit einer speziellen Kamera-Schutzhülle und einem fünfpunktigen Vibrationsdämpfungssystem, um die Kamerastabilität zu verbessern und gleichzeitig einen Aufprallschutz zu bieten.

Hauptmerkmale

Fünfpunkt-Vibrationsdämpfungssystem zur Stabilisierung der Kamera
Kamera-Schutzhülle (Aufprallschutz)
Leichtes, spritzgegossenes Material (stärker und leichter)
Geschützte Propeller, um direkte Propelleranschläge zu verhindern
Reservierter GPS-Montagebereich
Integrierter LED-Streifen-Slot (LED-Lichtstreifen separat erhältlich)
Mehrfarbige Komponenten (Orange / Grau Optionen)

Technische Daten

Modell	GEP-DS22
Rahmengröße / unterstützte Propeller	2.2 Zoll (unterstützte Propeller: 2" / 2.2")
Rahmendimensionen	145 mm x 139 mm x 54 mm
Radstand	100 mm
Dicke der Kohlefaserplatte	2,0 mm
FC-Montage	25,5 mm x 25,5 mm
VTX-Montage	25,5 mm x 25,5 mm
Motor-Montage	9 mm x 9 mm
Breite der Kameramontage	20 mm
GPS-Montage	15 mm x 15 mm x 5,5 mm
Farboptionen	Orange / Grau
Gewicht	50,4 ± 2 g

Hinweis: Die Größe und das Gewicht dienen nur zur Referenz. Bitte beziehen Sie sich auf das tatsächliche Produkt für Details.

Was ist enthalten

Hauptplatte aus Kohlenstoff x 1
Propeller-Schutz x 2
Haube (Orange) x 1
Haube (Grau) x 1
Kameradeckel (Orange) x 1
Kameradeckel (Grau) x 1
VTX-Halterung (Grau) x 1
VTX-Halterung (Orange) x 1
Empfänger / Mini BEC 3D-gedruckte Halterung x 2
Antenne Halterung (3D-gedruckt) x 2
Batterieschutzplatte x 1
Dämpfungsbälle x 7
Aluminium Textur Abstandshalter M2*3.3*10 x 2
Aluminium Textur Abstandshalter M2*4*12 x 4
XT30G männlicher Stecker x 1
Kondensator x 1
Batteriegurte x 2
Rutschfeste Batteriematte x 2
Stanzwerkzeug x 1
SIM-Karten-Auswurfpin x 1
L-förmiger Inbusschlüssel 1.5 mm x 1
Schlüsselanhänger x 1

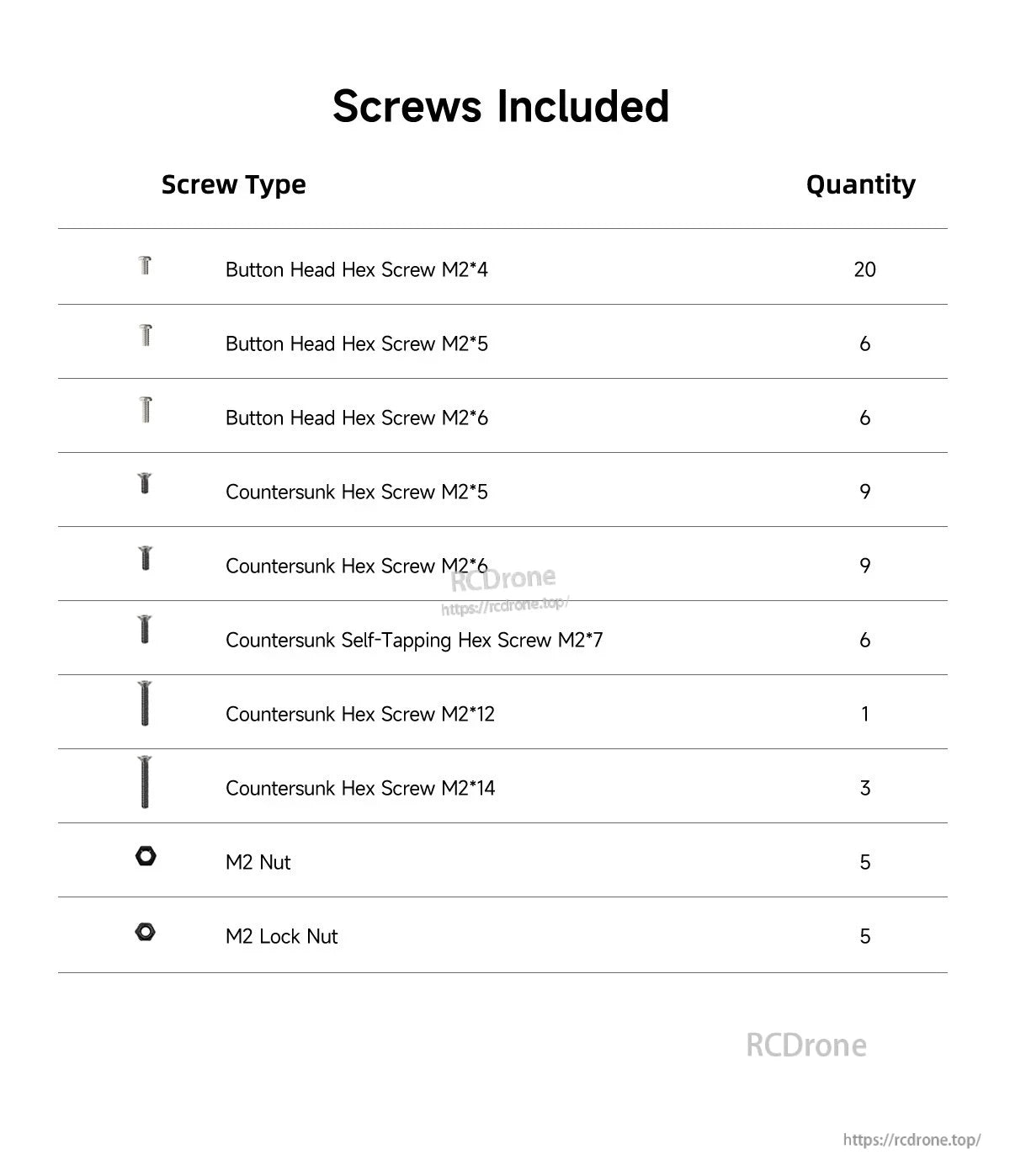

Schrauben enthalten

Schraube mit Knopfkopf M2*4	20
Schraube mit Knopfkopf M2*5	6
Schraube mit Knopfkopf M2*6	6
Senkschraube M2*5	9
Senkschraube M2*6	9
Senkschraube mit selbstschneidendem Gewinde M2*7	6
Senkschraube M2*12	1
Senkschraube M2*14	3
M2 Mutter	5
M2 Sicherungsmutter	5

Anwendungen

Indoor-Kino FPV-Flug (mit Propellerschutz)
Outdoor-Kino FPV-Flug

Bei Fragen zur Kompatibilität oder Unterstützung beim Aufbau kontaktieren Sie support@rcdrone.top or besuchen Sie https://rcdrone.top/.

Details

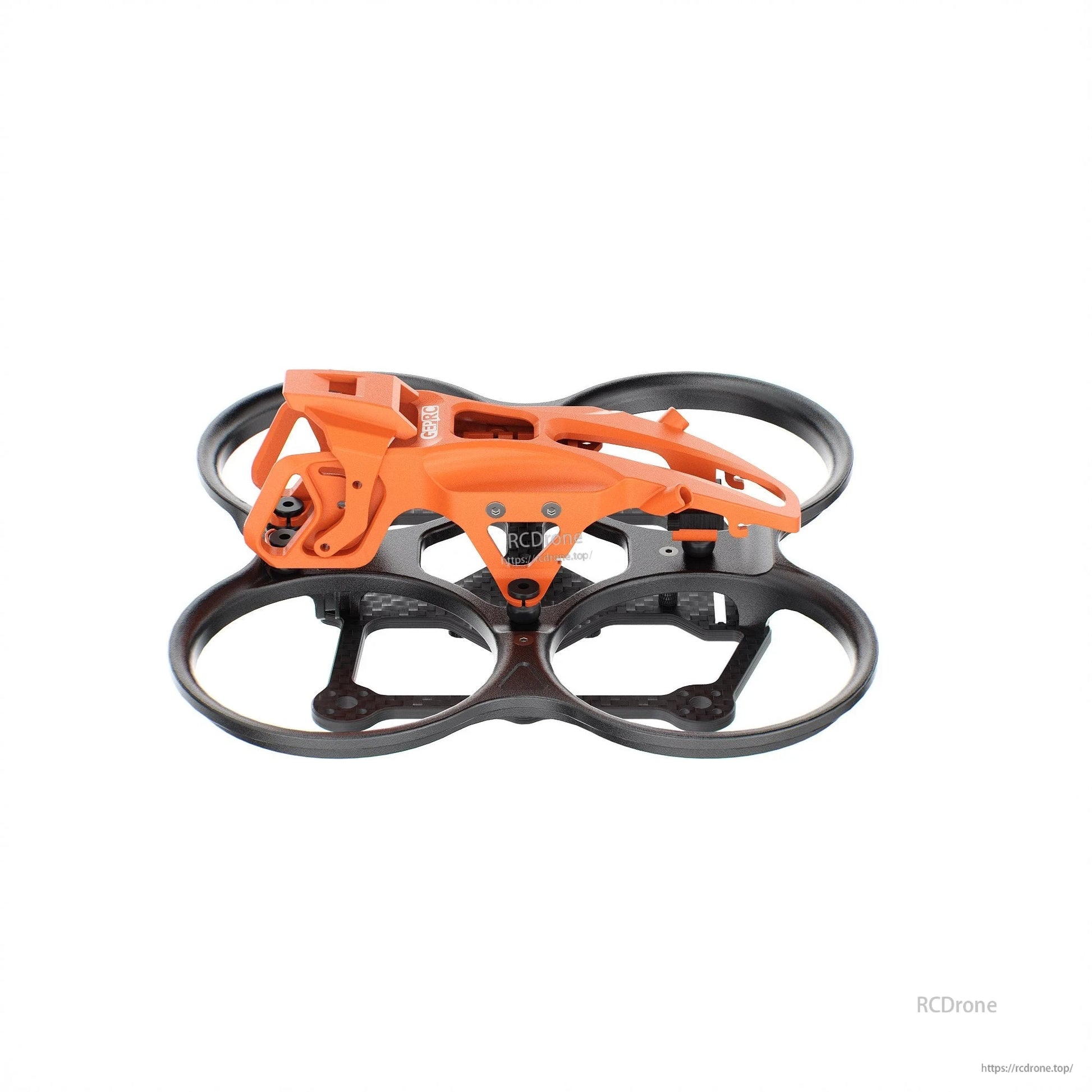

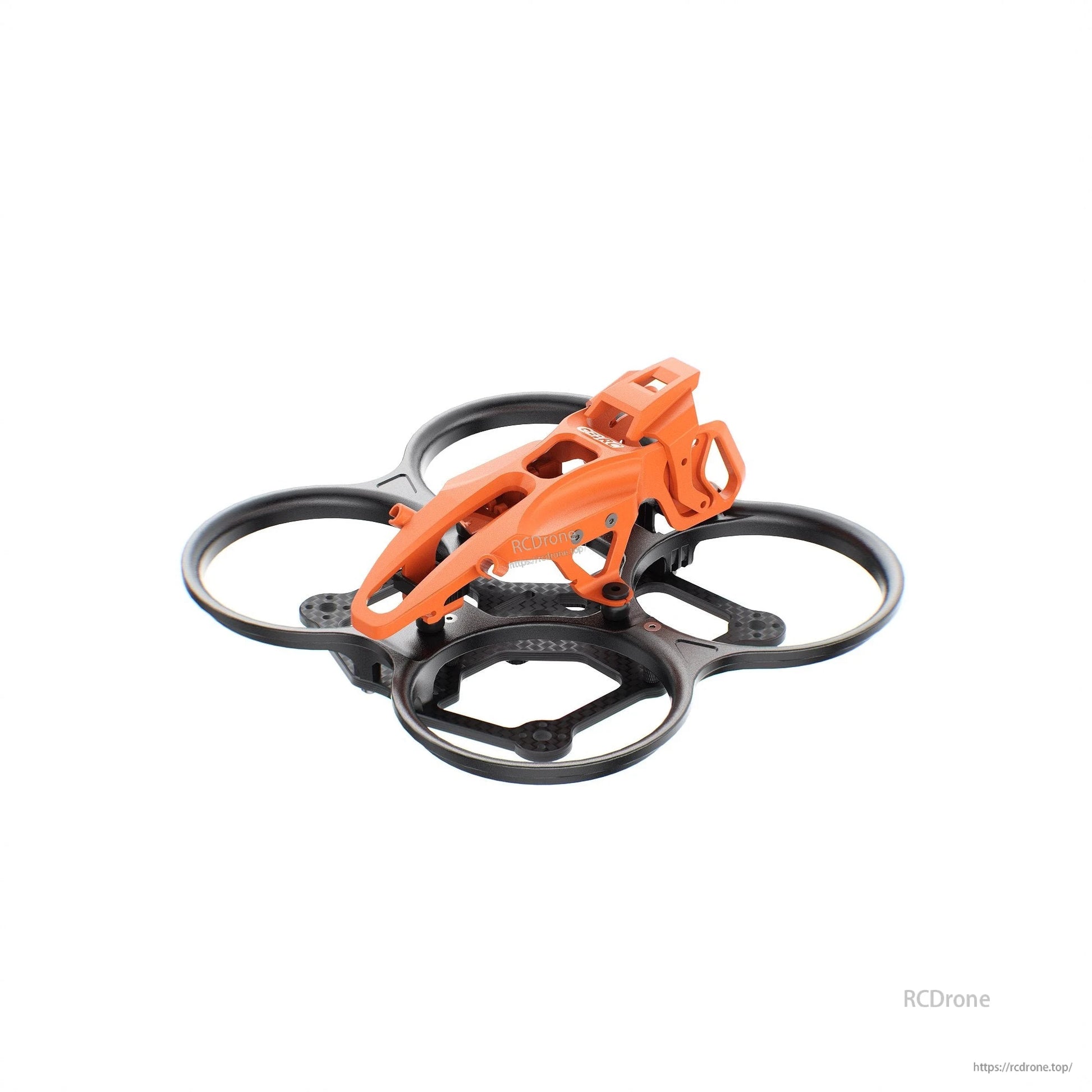

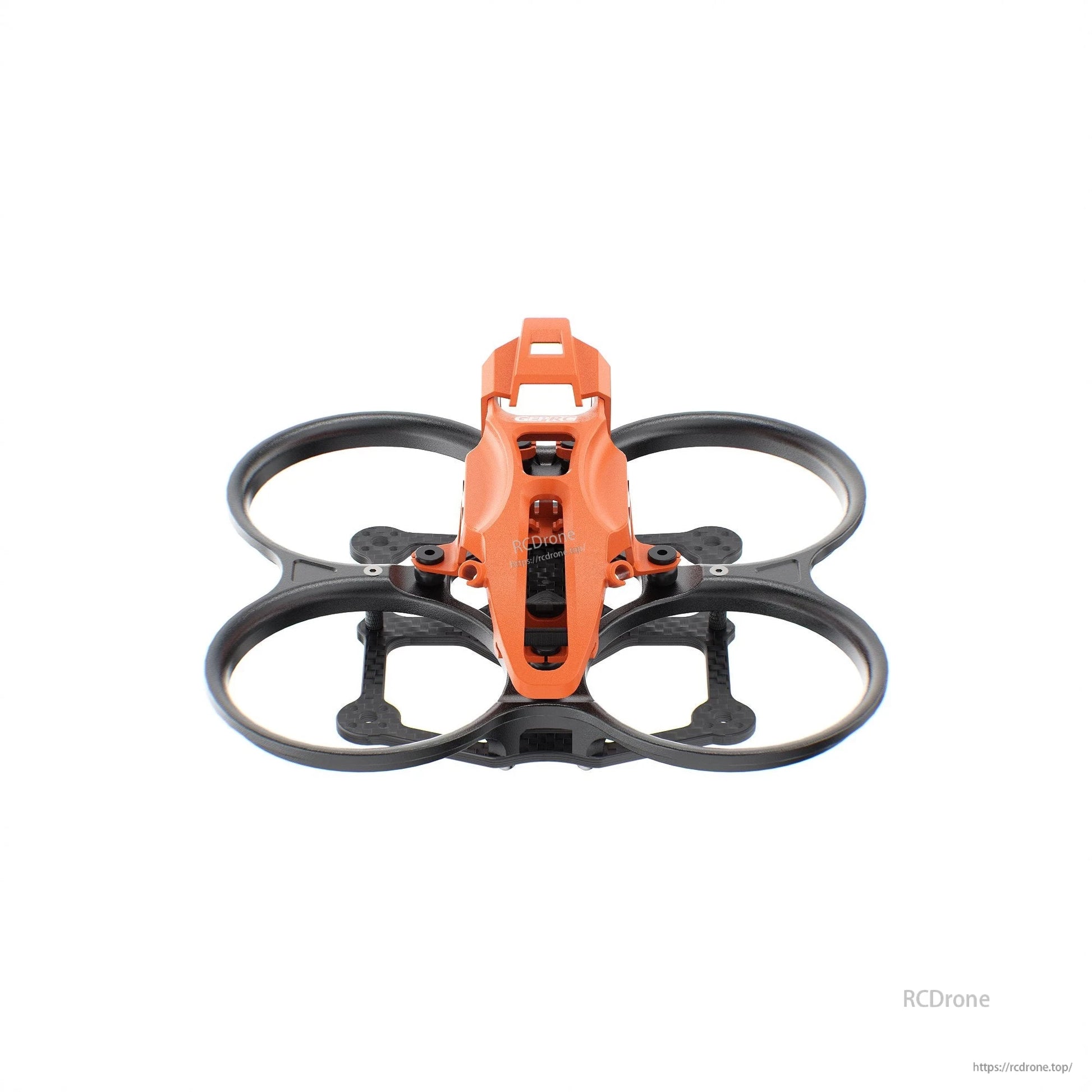

GEPRC GEP-DS22 FPV Frame, GEPRC GEP-DS22 FPV cinewhoop drone frame with ducted prop guards, shown in orange and gray

Der GEPRC GEP-DS22 Rahmen verwendet ein ducted cinewhoop-Style Layout mit vollständigen Prop-Schutzvorrichtungen für kompakte Builds.

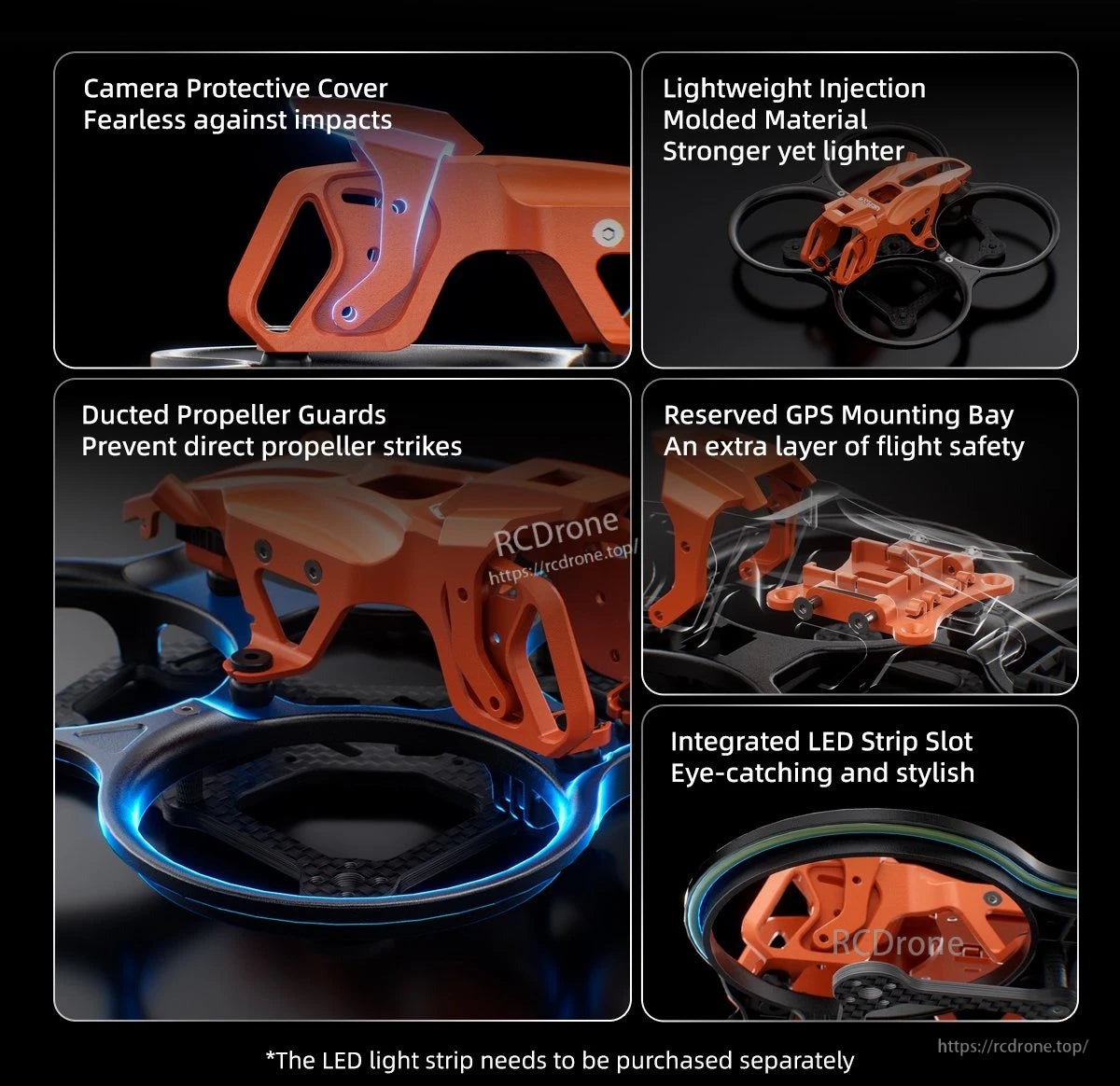

GEPRC GEP-DS22 FPV Frame, GEPRC GEP-DS22 FPV drone frame with orange canopy, ducted prop guards, GPS bay, and LED strip slot

Der GEP-DS22 FPV-Rahmen verfügt über eine spritzgegossene Haube mit einem Kameraschutz, ducted Prop-Schutzvorrichtungen, eine reservierte GPS-Montagefläche und einen integrierten LED-Streifen-Slot (LED-Streifen separat erhältlich).

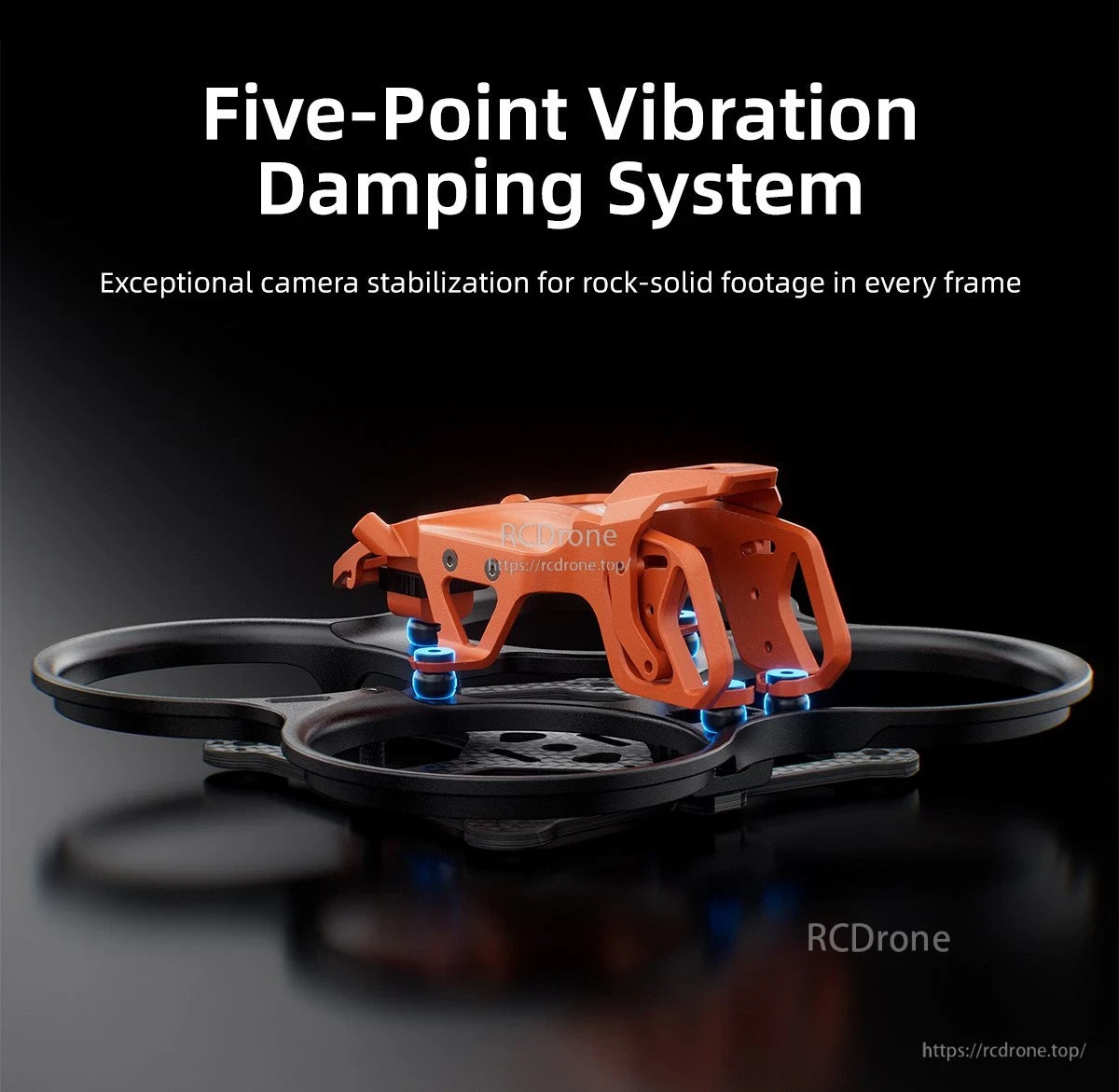

GEPRC GEP-DS22 FPV frame with orange five-point vibration damping camera mount and blue isolators

Der GEP-DS22 FPV-Rahmen verwendet eine fünfpunktige vibrationsdämpfende Kamerahalterung, um die Aufnahmen stabiler zu halten.

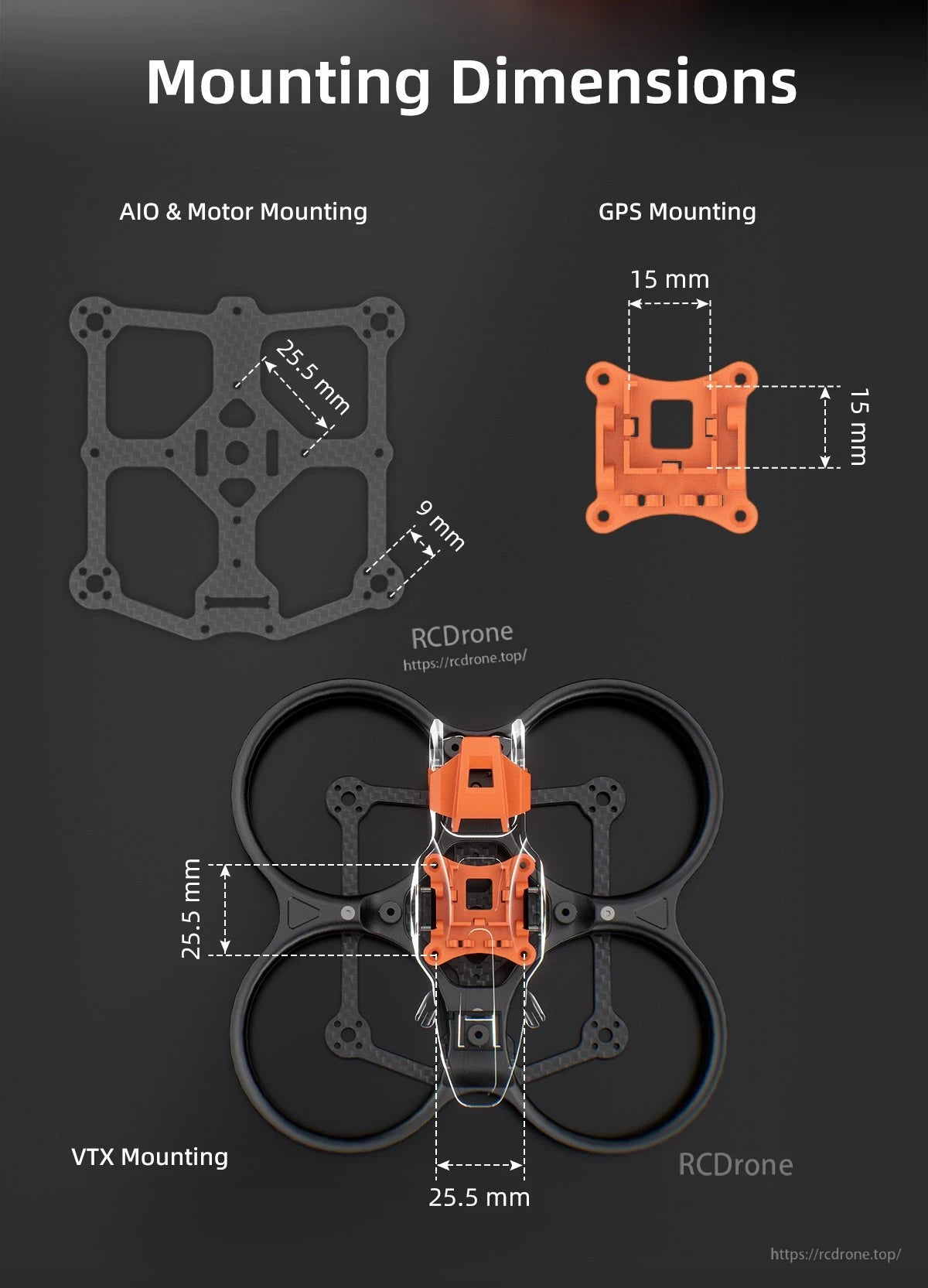

GEPRC GEP-DS22 FPV frame mounting dimensions showing 25.5mm AIO/VTX holes, 9mm motor mount and 15mm GPS mount

GEPRC GEP-DS22 bietet 25,5 mm AIO/VTX-Montage sowie eine 15×15 mm GPS-Halterung und 9 mm Motor-Montagelöcher für eine saubere Komponentenmontage.

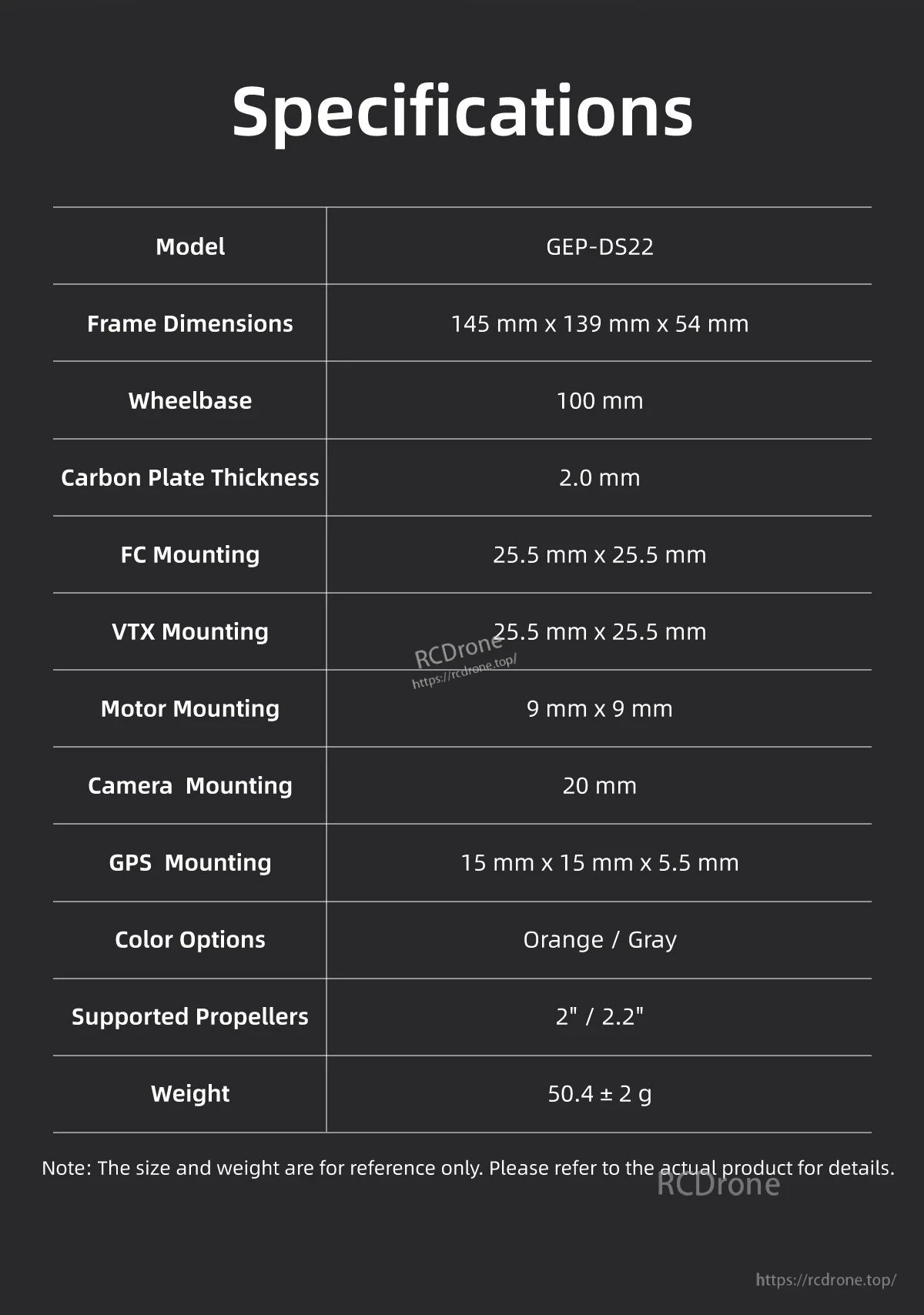

GEPRC GEP-DS22 FPV frame specifications table with 100mm wheelbase, 2.0mm carbon plate and 25.5x25.5 mounts

Die GEP-DS22 Rahmen-Spezifikationen listen einen Radstand von 100 mm, eine Plattendicke von 2,0 mm aus Kohlenstoff und 25,5 x 25,5 mm FC/VTX-Montage auf.

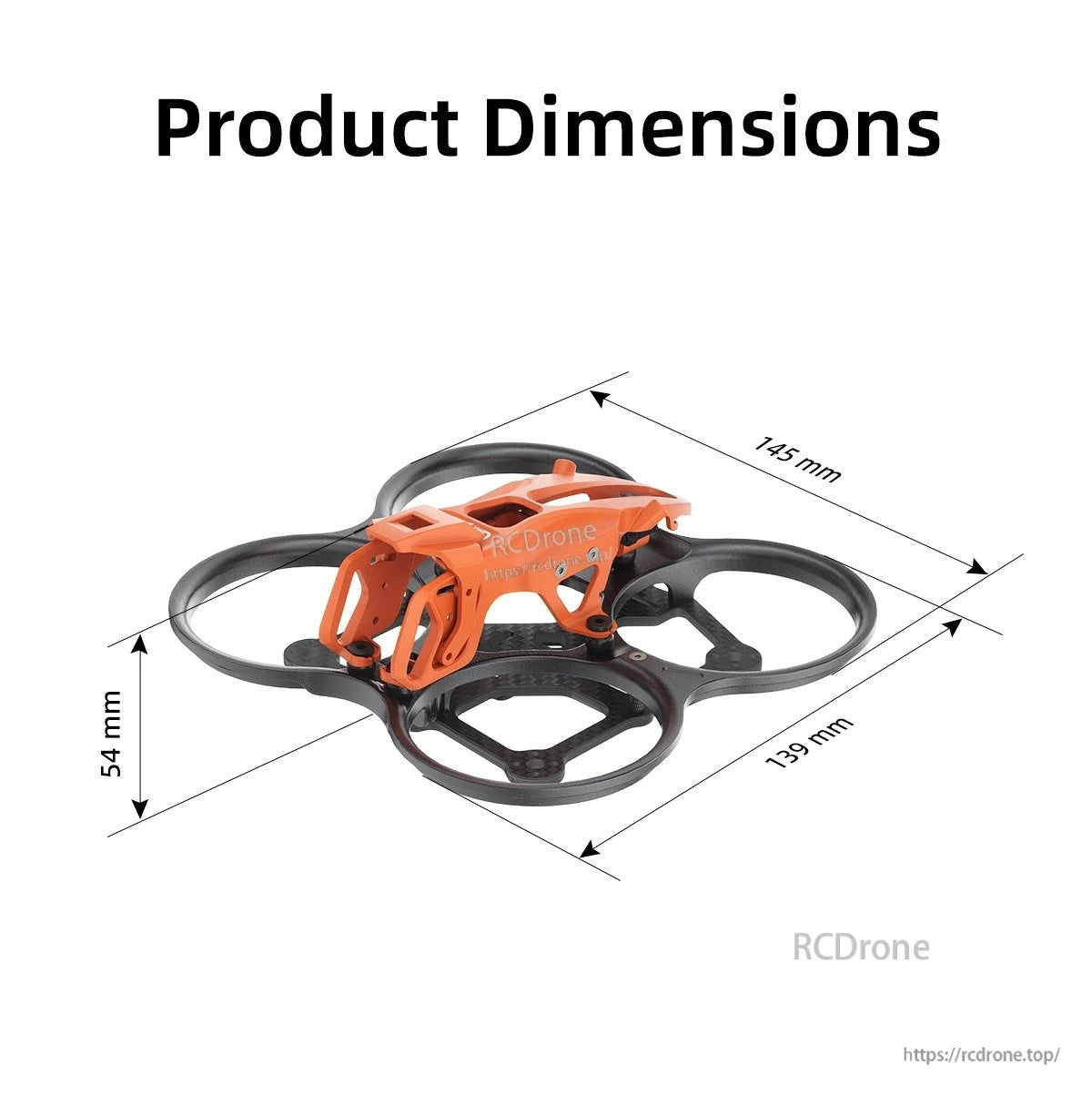

GEPRC GEP-DS22 FPV Frame, GEPRC GEP-DS22 FPV ducted frame with orange canopy, product dimensions 145 mm x 139 mm x 54 mm

Der GEPRC GEP-DS22 FPV-Rahmen misst 145 mm in der Länge und 139 mm in der Breite mit einer Gesamthöhe von 54 mm für kompakte Builds.

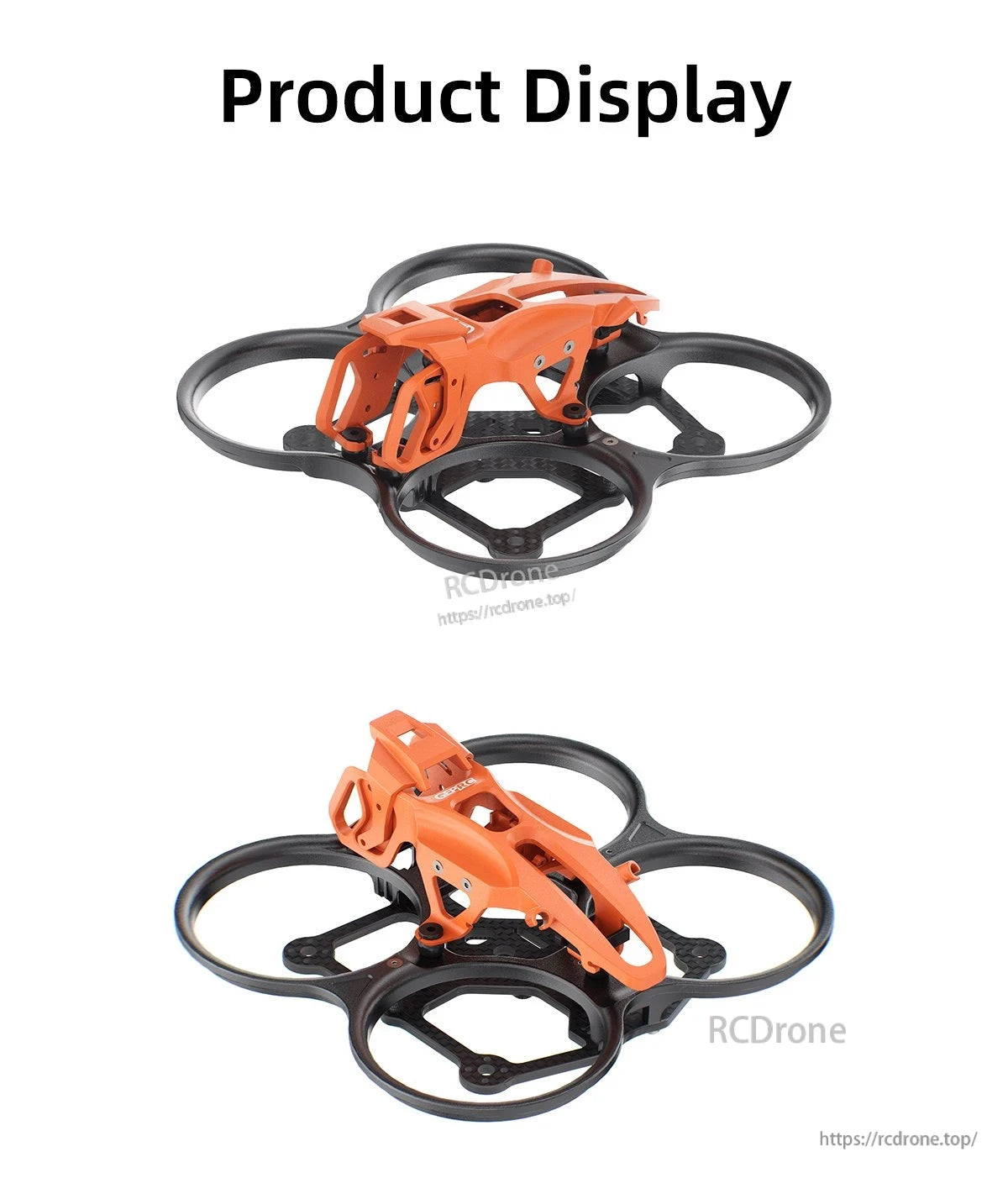

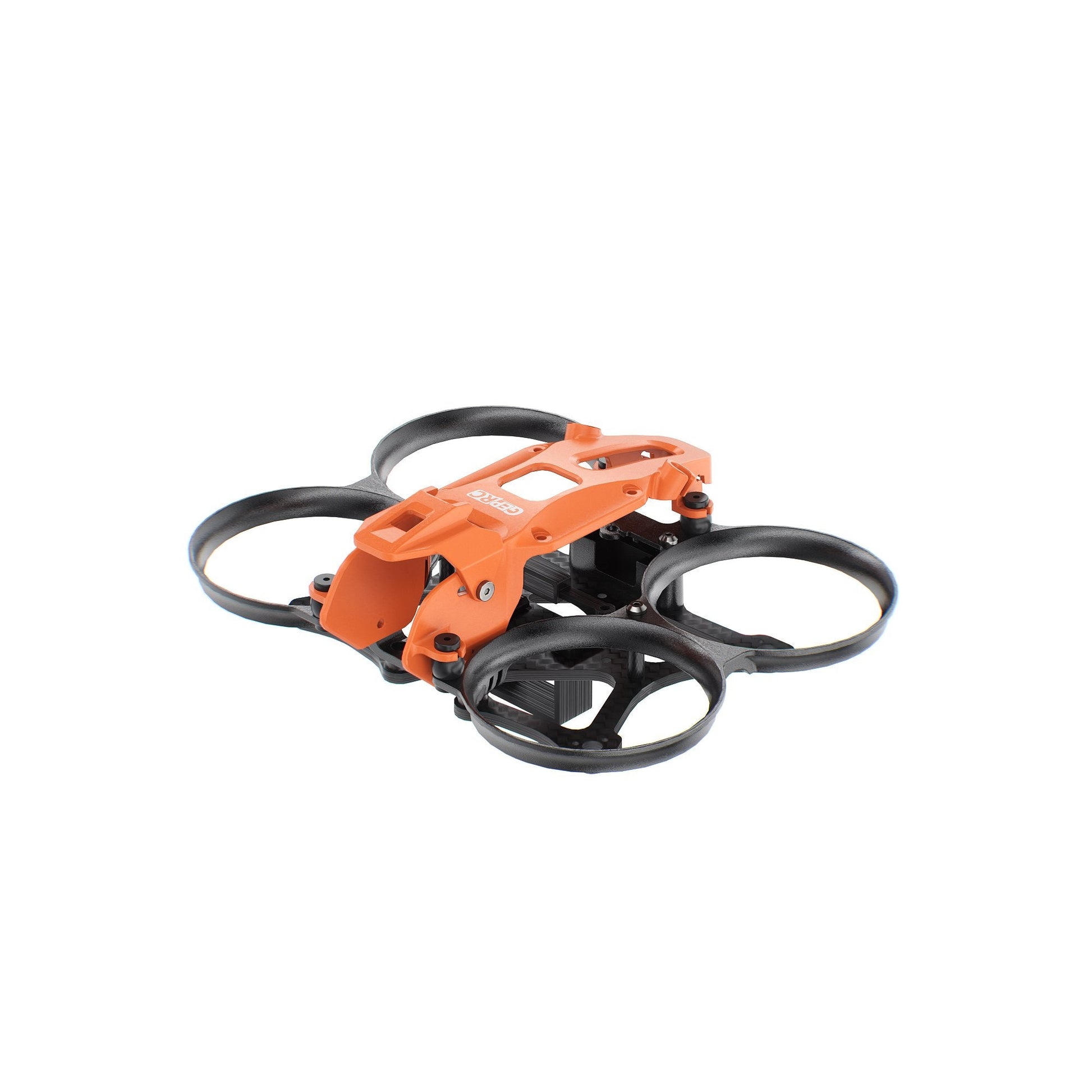

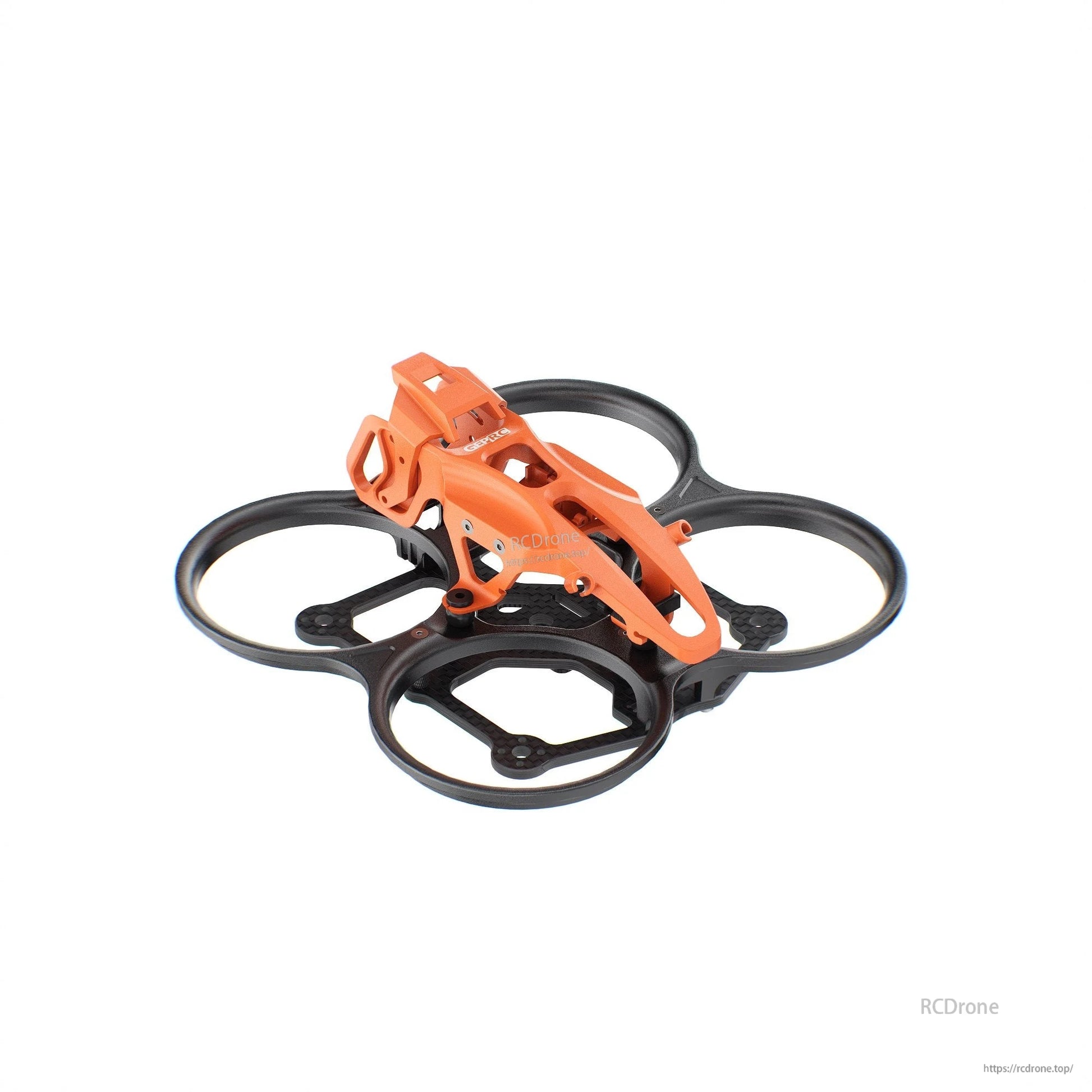

GEPRC GEP-DS22 FPV Frame, GEPRC GEP-DS22 FPV drone frame with black ducted prop guards and orange canopy for cinewhoop builds

Der GEPRC GEP-DS22 FPV-Rahmen verfügt über ein ducted, cinewhoop-artiges Layout mit einem orangefarbenen Oberteil und integrierten Propellerschutzvorrichtungen.

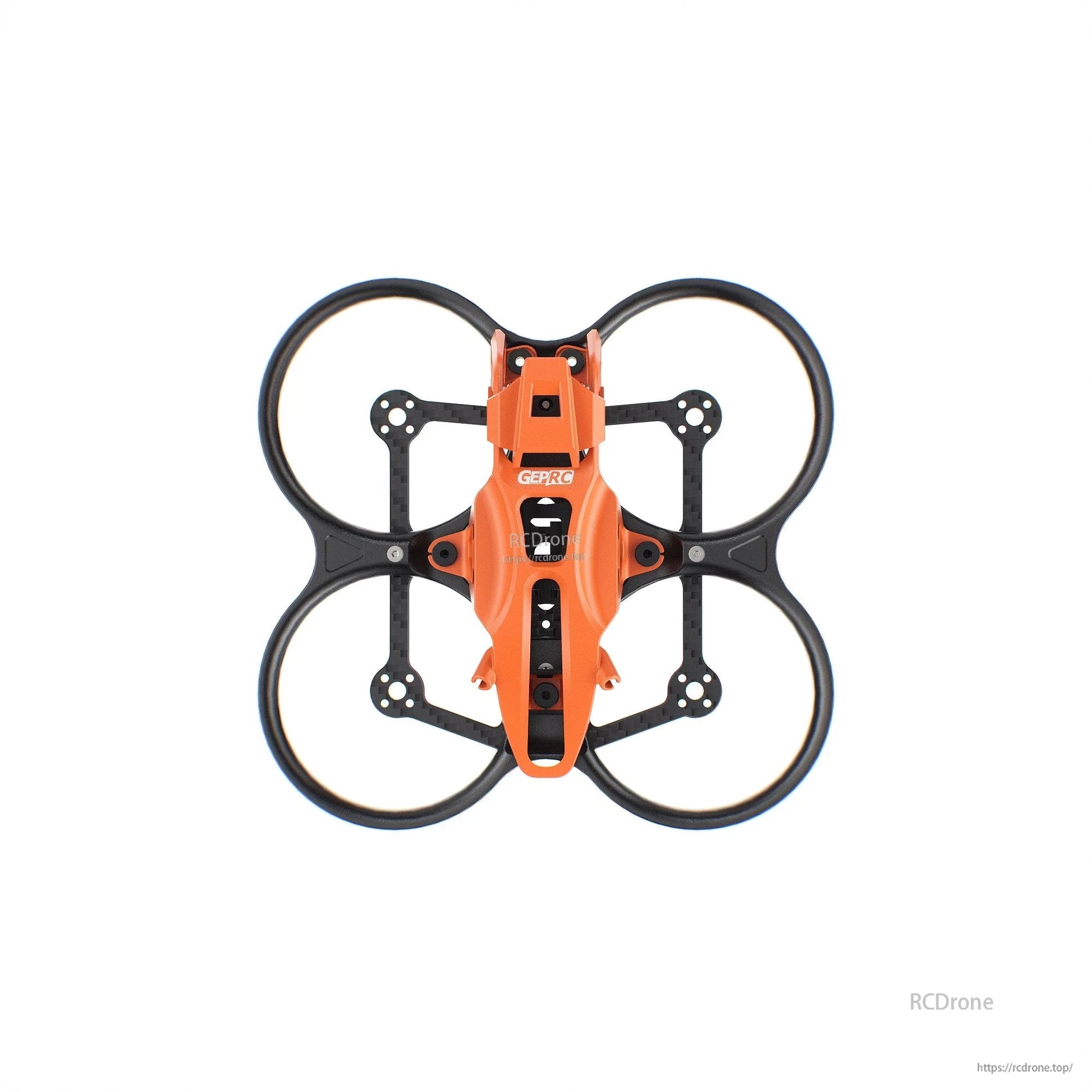

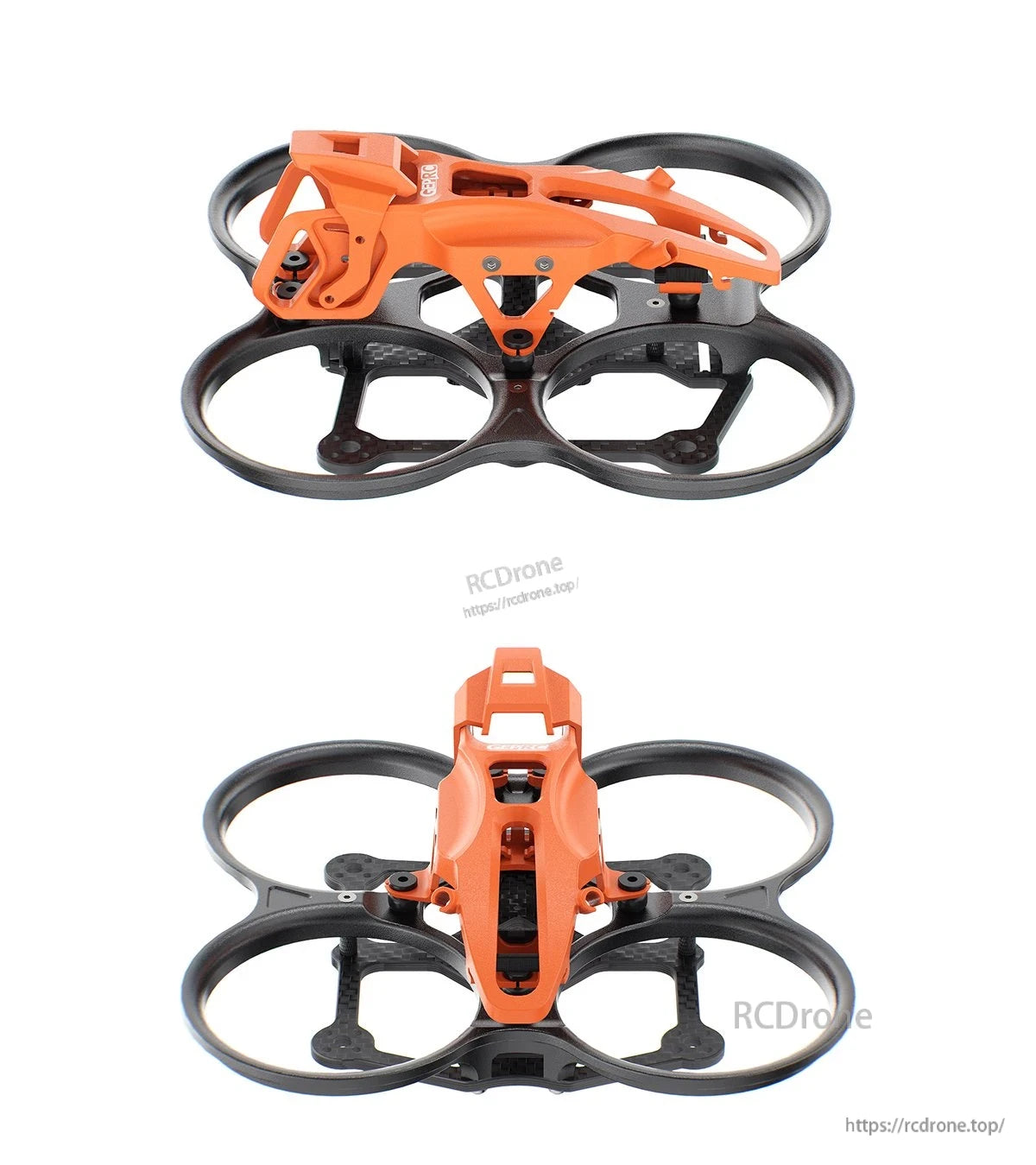

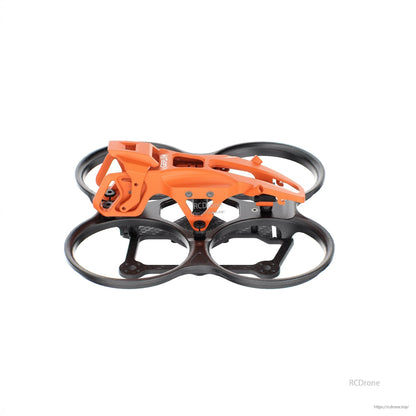

GEPRC GEP-DS22 FPV frame with orange canopy and four ducted prop guards, shown from side and top angles

Der GEPRC GEP-DS22 FPV-Rahmen verwendet ein ducted Schutzlayout mit einem orangefarbenen Oberteil, um einen kompakten Whoop-Stil-Bau zu schützen.

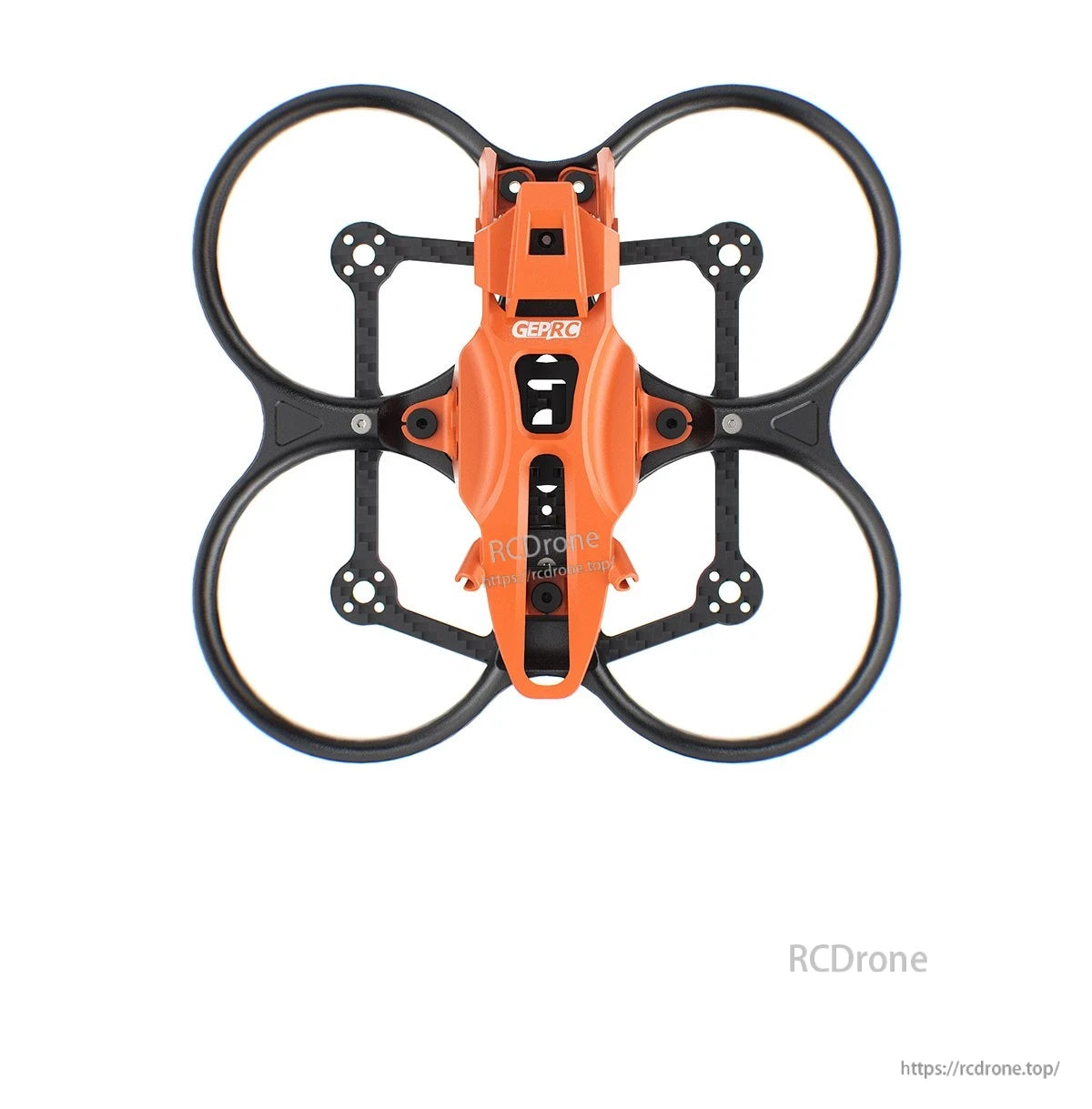

GEPRC GEP-DS22 FPV Frame, GEPRC GEP-DS22 FPV drone frame with orange canopy, carbon fiber plate, and four ducted prop guards

Der GEPRC GEP-DS22 FPV-Rahmen kombiniert eine kompakte Kohlefaserplatte mit integrierten Kanälen und einem orangefarbenen Oberteil für einen ordentlichen Aufbau.

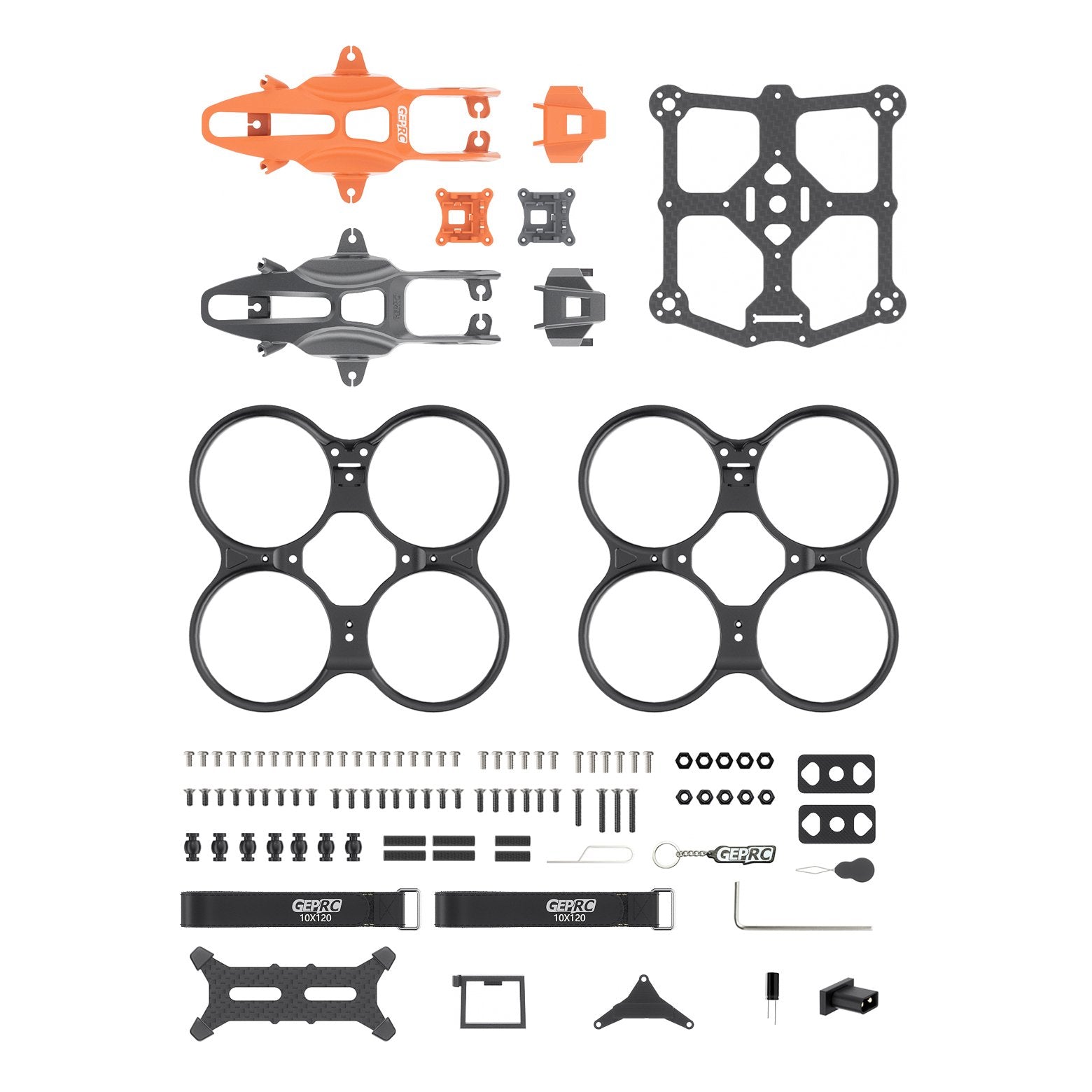

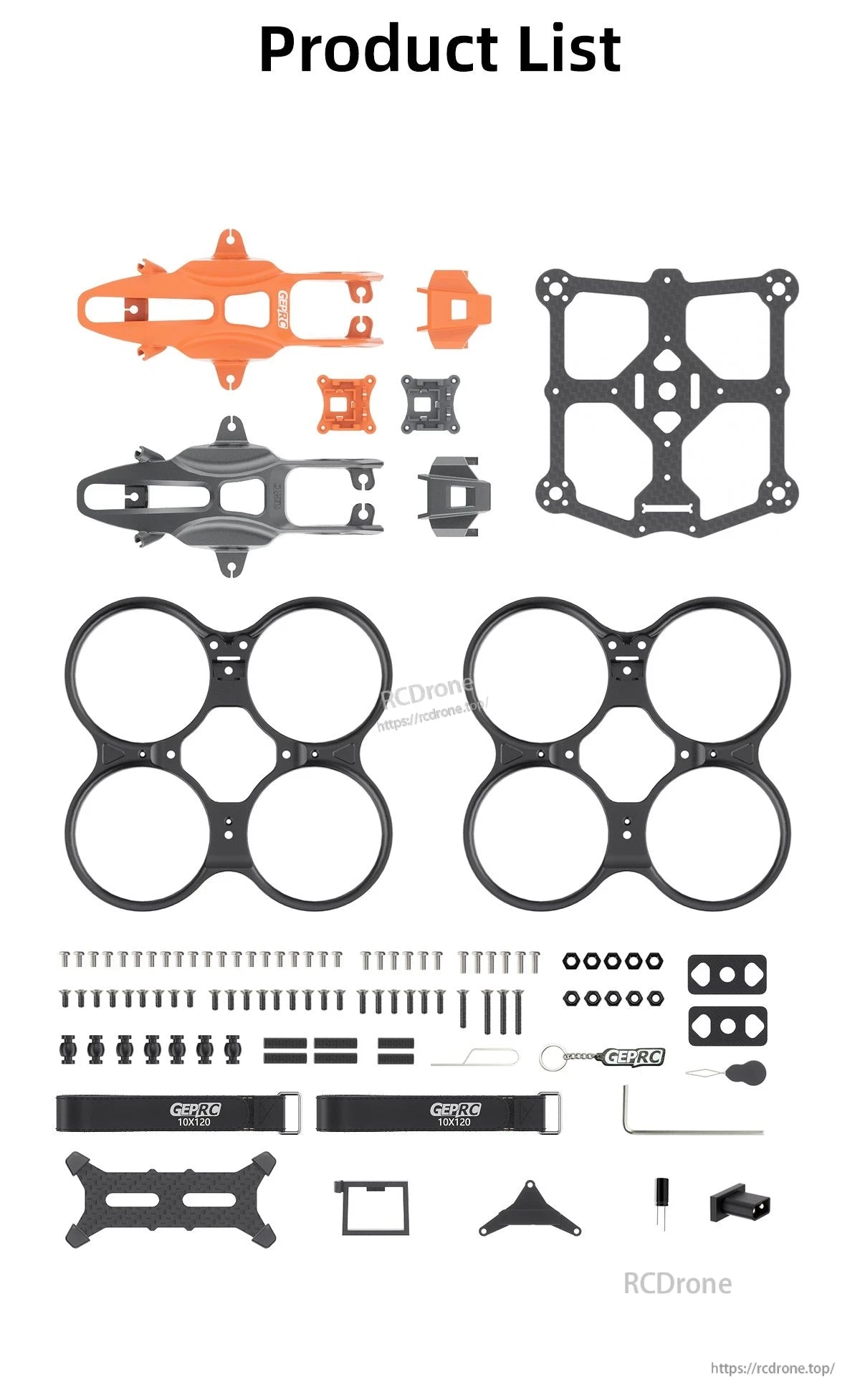

GEPRC GEP-DS22 FPV frame kit parts layout with carbon fiber plates, duct guards, canopy shells, screws and straps

Das GEPRC GEP-DS22 FPV-Rahmen-Kit enthält Kohlefaserplatten, Duct Guards, Oberteilteile, Riemen und Montagematerial für einen vollständigen Aufbau.

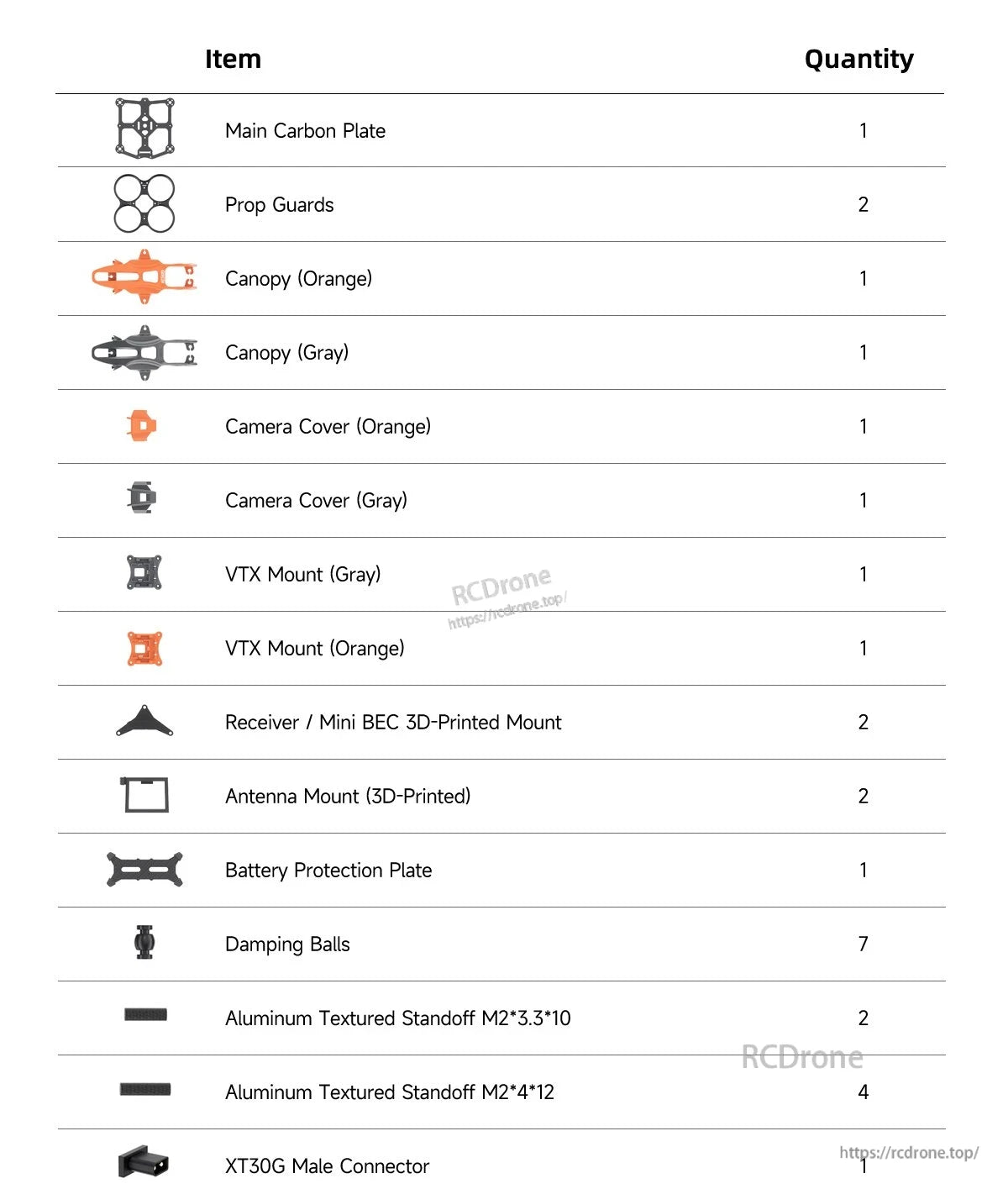

GEPRC GEP-DS22 FPV frame kit contents list with carbon plate, prop guards, canopies, mounts, hardware and XT30G

Das GEP-DS22-Rahmen-Kit umfasst eine Haupt-Kohlefaserplatte, zwei Propellerschutzvorrichtungen, orangefarbene und graue Oberteil- und Kameracover-Optionen, VTX- und Antennenhalterungen, Hardware und einen XT30G-Männchenstecker.

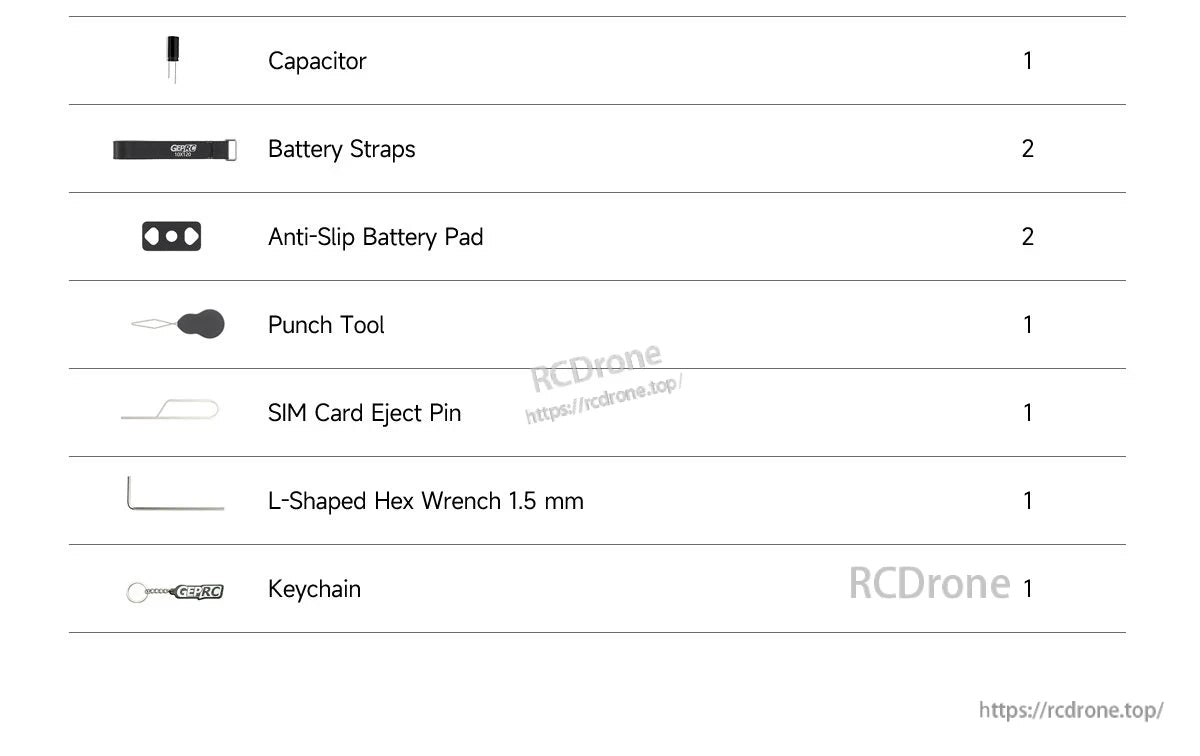

GEPRC GEP-DS22 FPV frame kit parts list with capacitor, battery straps, anti-slip pads, tools and keychain

Das GEP-DS22 FPV-Rahmen-Kit enthält einen Kondensator, zwei Batterieriemen, zwei rutschfeste Batteriepads, ein Schlagwerkzeug, einen SIM-Karten-Auswurfstift, einen 1,5 mm L-förmigen Inbusschlüssel und einen Schlüsselanhänger.
