BrotherHobby ELRS 2,4GHz / 915MHz NANO RX ExpressLRS Empfänger, IPEX1, 4V-5V, 12mm*19mm

Übersicht

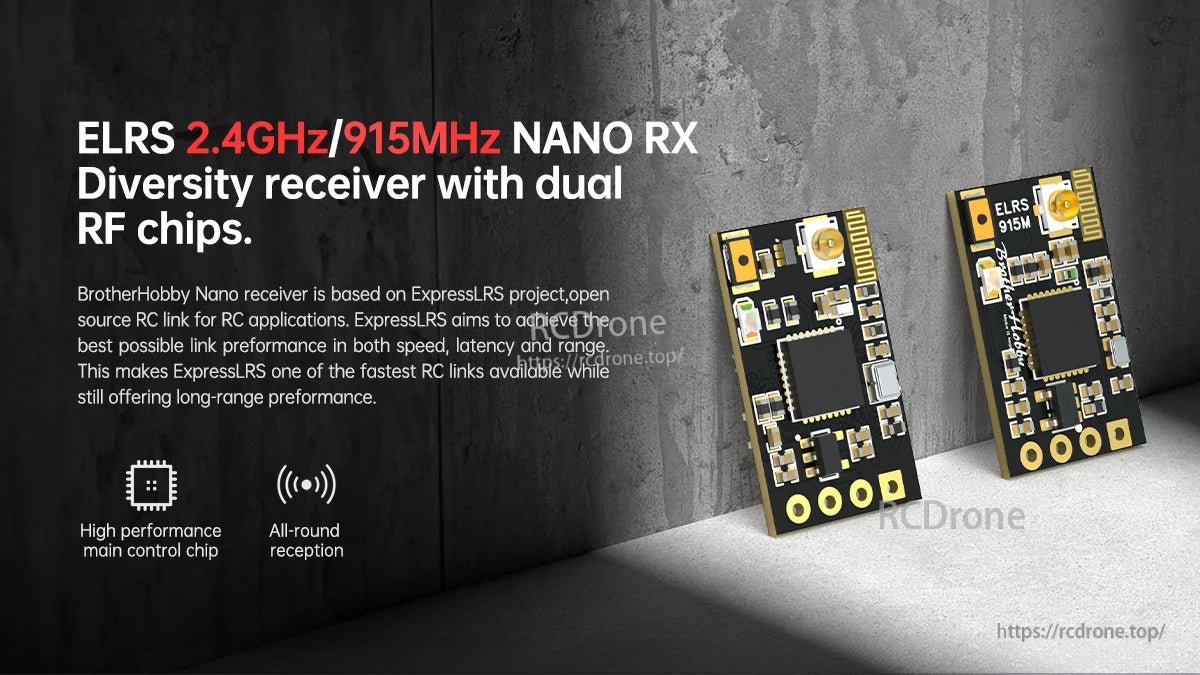

Der BrotherHobby ELRS 2.4GHz/915MHz NANO RX ist ein ExpressLRS Empfänger (ExpressLRS Receiver), der als nano-großer Diversity-Empfänger mit dualen RF-Chips für RC-Anwendungen konzipiert wurde. Er wird in den Versionen ELRS 2.4GHz Nano RX und ELRS 915MHz Nano RX angeboten und unterstützt die CRSF (Crossfire-Serienprotokoll) Kommunikation mit kompatiblen Flugsteuerungen.

Hauptmerkmale

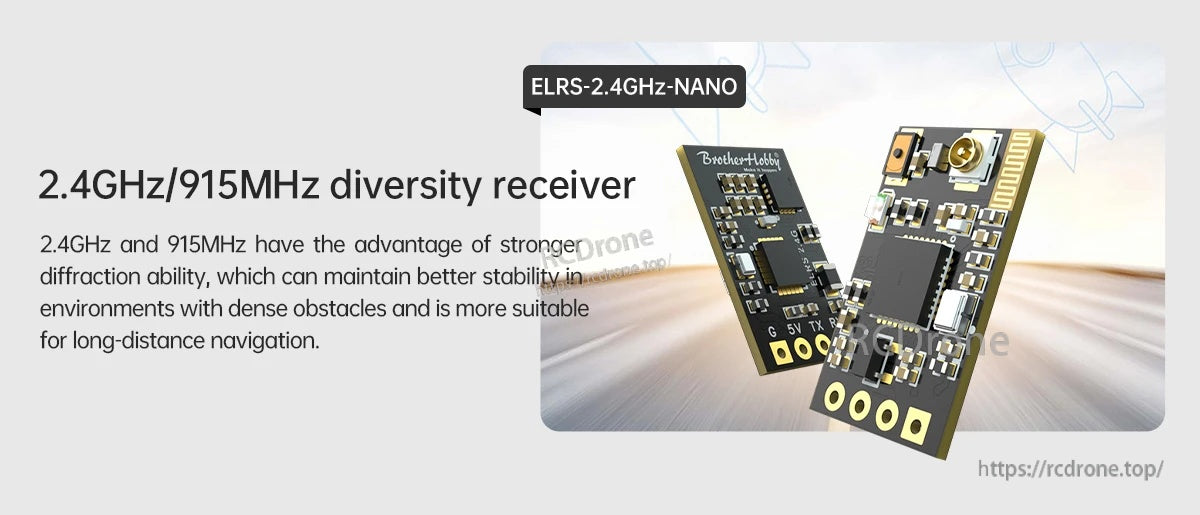

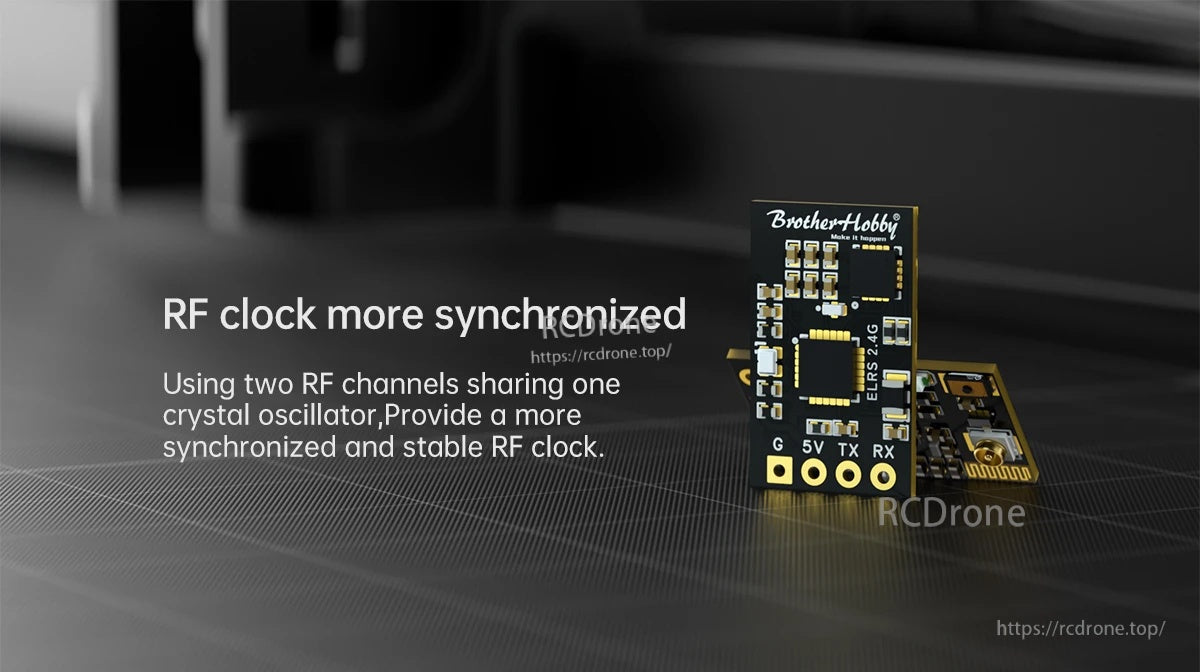

• 2.4GHz/915MHz Diversity-Empfängerdesign mit dualen RF-Chips
• Hauptsteuerchip: ESP8285

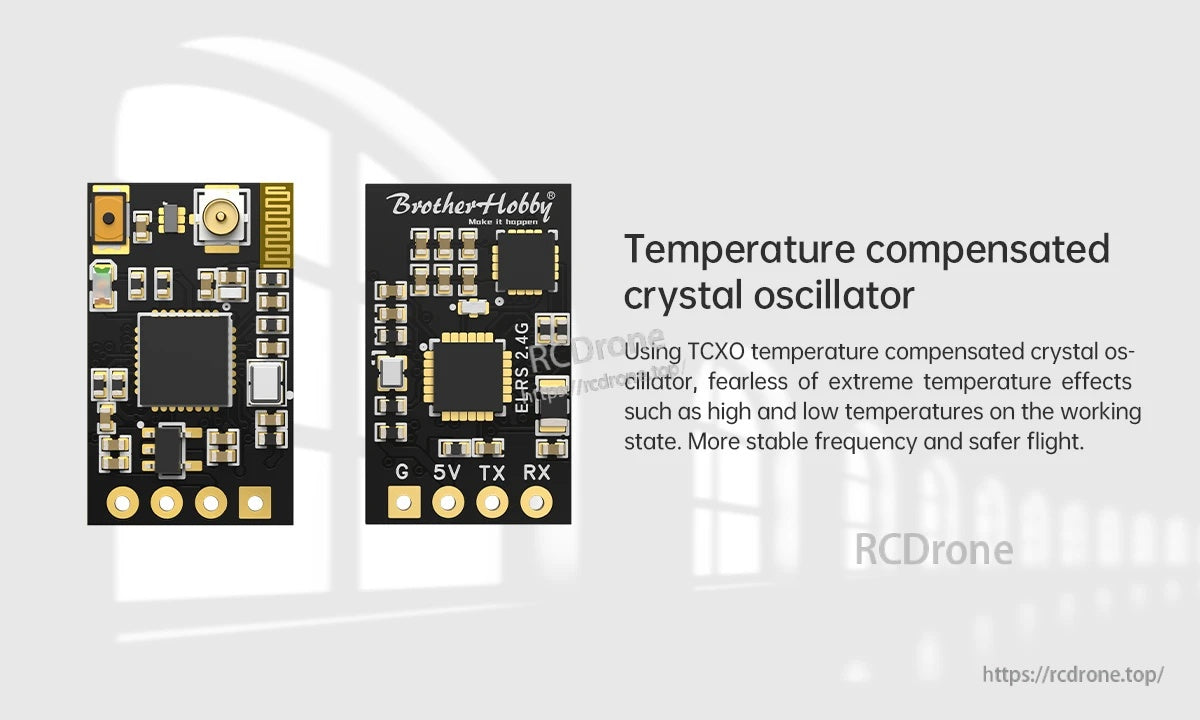

• Temperaturkompensierter Quarzoszillator (TCXO)

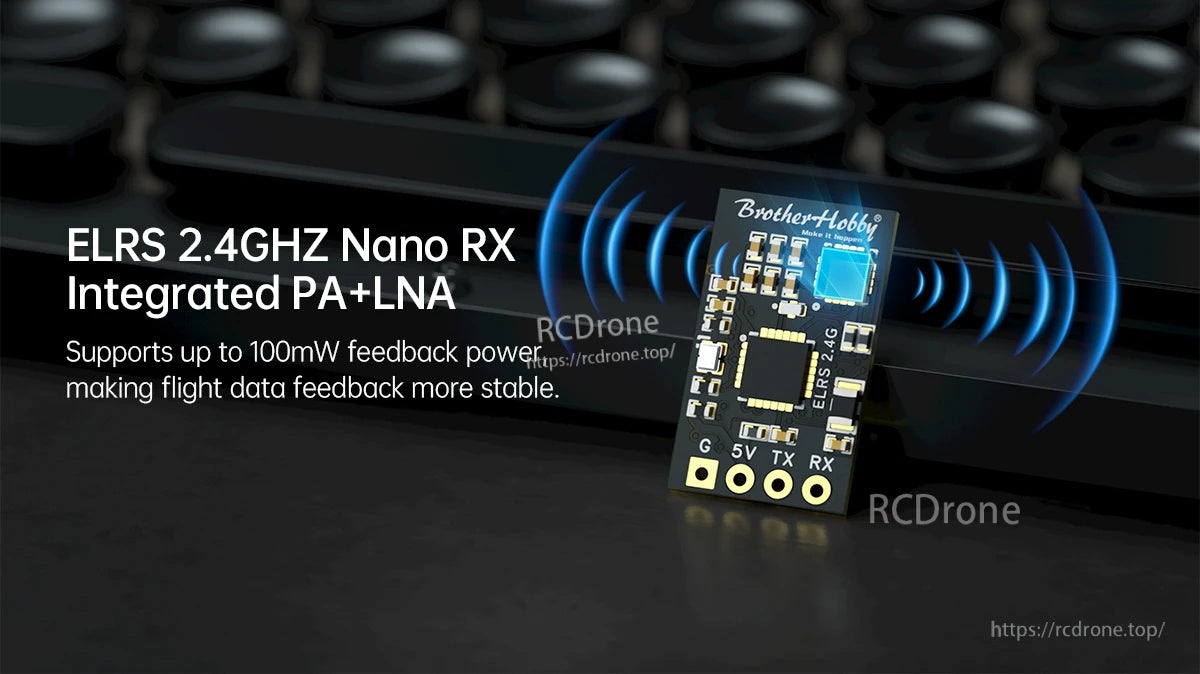

• ELRS 2.4GHz Nano RX: integrierter PA+LNA (unterstützt bis zu 100mW Rückkopplungsleistung)
• Antenneanschluss: IPEX1 (Schaltplanbezeichnungen IPEX MHF)
• Pin-Pads beschriftet: G (GND), 5V, TX, RX

Technische Daten

Tatsächliche Testleistung des Empfängers

Hinweis: Etwas niedrig bei 50mW, aber innerhalb von 0,5 dB.

Verdrahtung & Einrichtungsnotizen (CRSF)

• ExpressLRS verwendet das Crossfire-Serienprotokoll (CRSF), um zwischen dem Empfänger und der Flugsteuerung zu kommunizieren.
• Aktivieren Sie den entsprechenden UART (Beispiel gezeigt: UART2) als Serial RX im Betaflight Configurator (Ports-Tab).
• Wählen Sie in Betaflight (Konfiguration-Tab) Serial-basierter Empfänger und wählen Sie CRSF als Protokoll.
• Telemetrie ist optional und kann die Aktualisierungsrate des Sticks aufgrund der für die Telemetrie verwendeten Übertragungszeiten reduzieren.

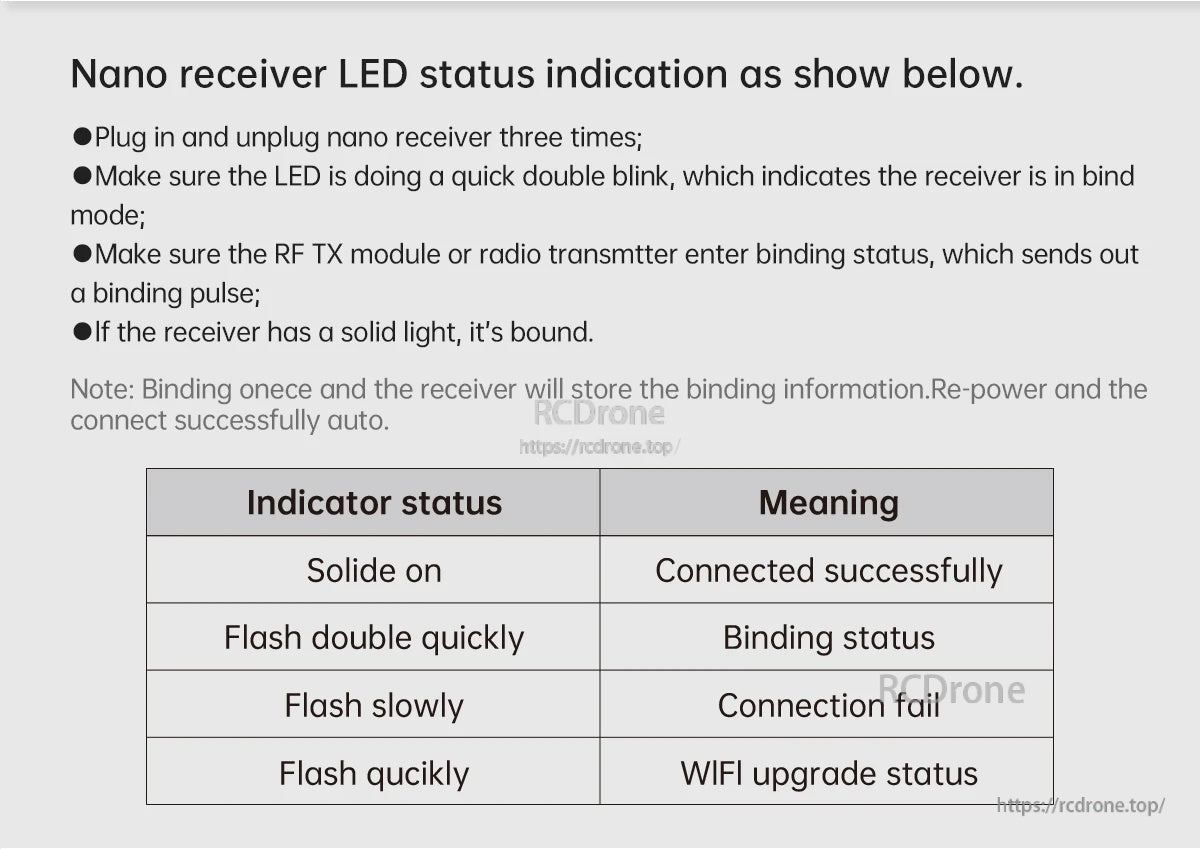

LED-Statusanzeige

• Stecken Sie den Nano-Empfänger dreimal ein und wieder aus.
• Stellen Sie sicher, dass die LED schnell doppelt blinkt (Bindemodus).
• Setzen Sie das RF TX-Modul oder den Funktransmitter in den Bindestatus (sendet einen Bindepuls).
• Wenn der Empfänger ein dauerhaftes Licht hat, ist er gebunden.

Hinweis: Einmal binden und der Empfänger speichert die Bindungsinformationen. Nach dem erneuten Einschalten wird der Empfänger automatisch erfolgreich verbunden.

Was ist enthalten

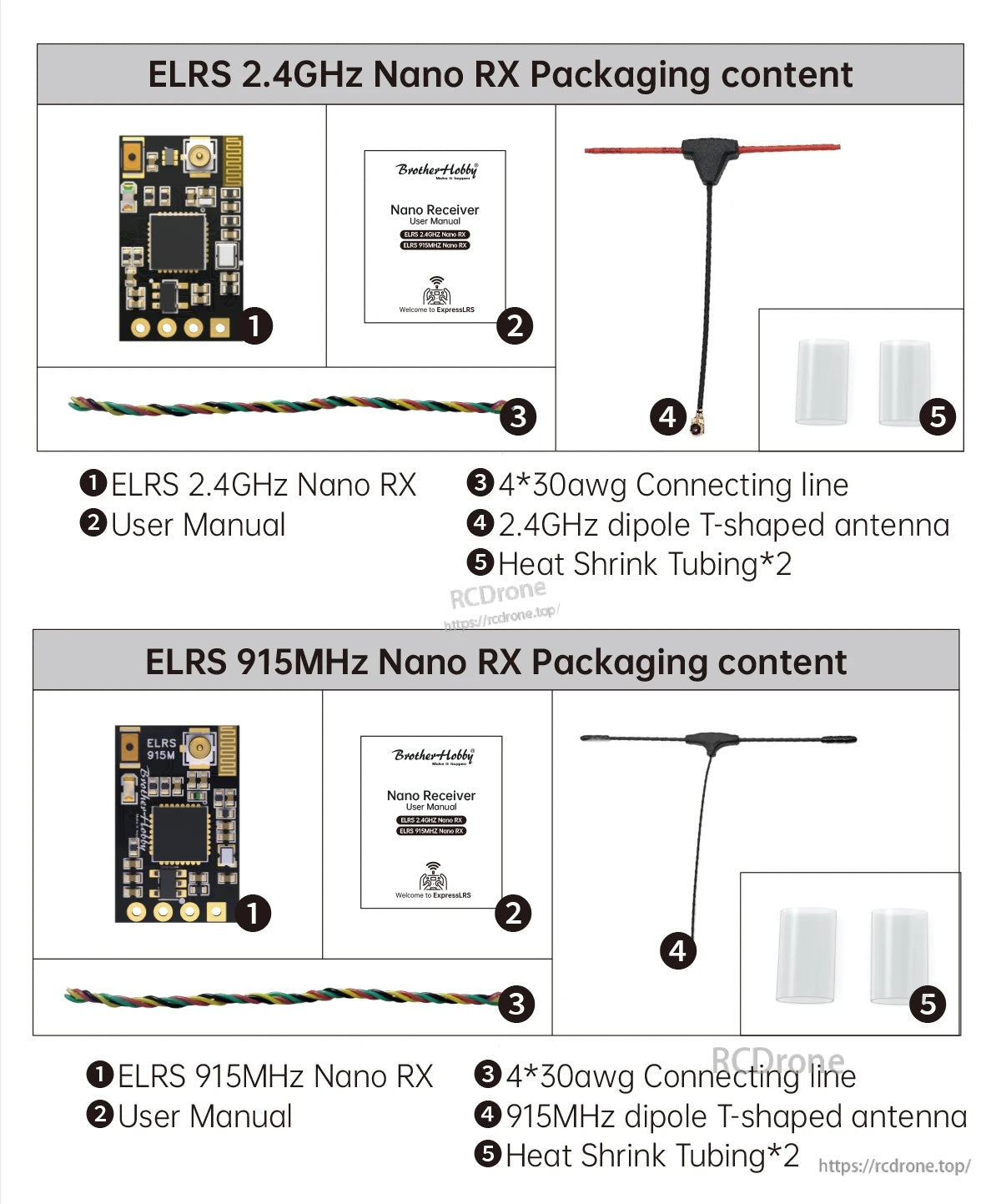

Inhalt der Verpackung des ELRS 2.4GHz Nano RX

• ELRS 2.4GHz Nano RX
• Benutzerhandbuch
• 4*30awg Verbindungsleitung
• 2.4GHz Dipol T-förmige Antenne
• Schrumpfschlauch*2

ELRS 915MHz Nano RX Verpackungsinhalt

• ELRS 915MHz Nano RX
• Benutzerhandbuch
• 4*30awg Verbindungsleitung
• 915MHz Dipol T-förmige Antenne
• Schrumpfschlauch*2

Anwendungen

• ExpressLRS/CRSF Empfängerlink für FPV-Drohnen und andere RC-Modelle mit einem kompatiblen Flugcontroller
• Betaflight-basierte Empfängerintegration über UART (Serieller RX)

Für Fragen zur Kompatibilität vor dem Kauf (Frequenzauswahl, Antennenanschluss, Verkabelung) kontaktieren Sie den Support unter https://rcdrone.top/ oder support@rcdrone.top.

Details

Der BrotherHobby ELRS Nano RX kombiniert die Unterstützung von ExpressLRS mit einem Diversitätsdesign unter Verwendung dualer RF-Chips und kompakter IPEX-Antennenanschlüsse.

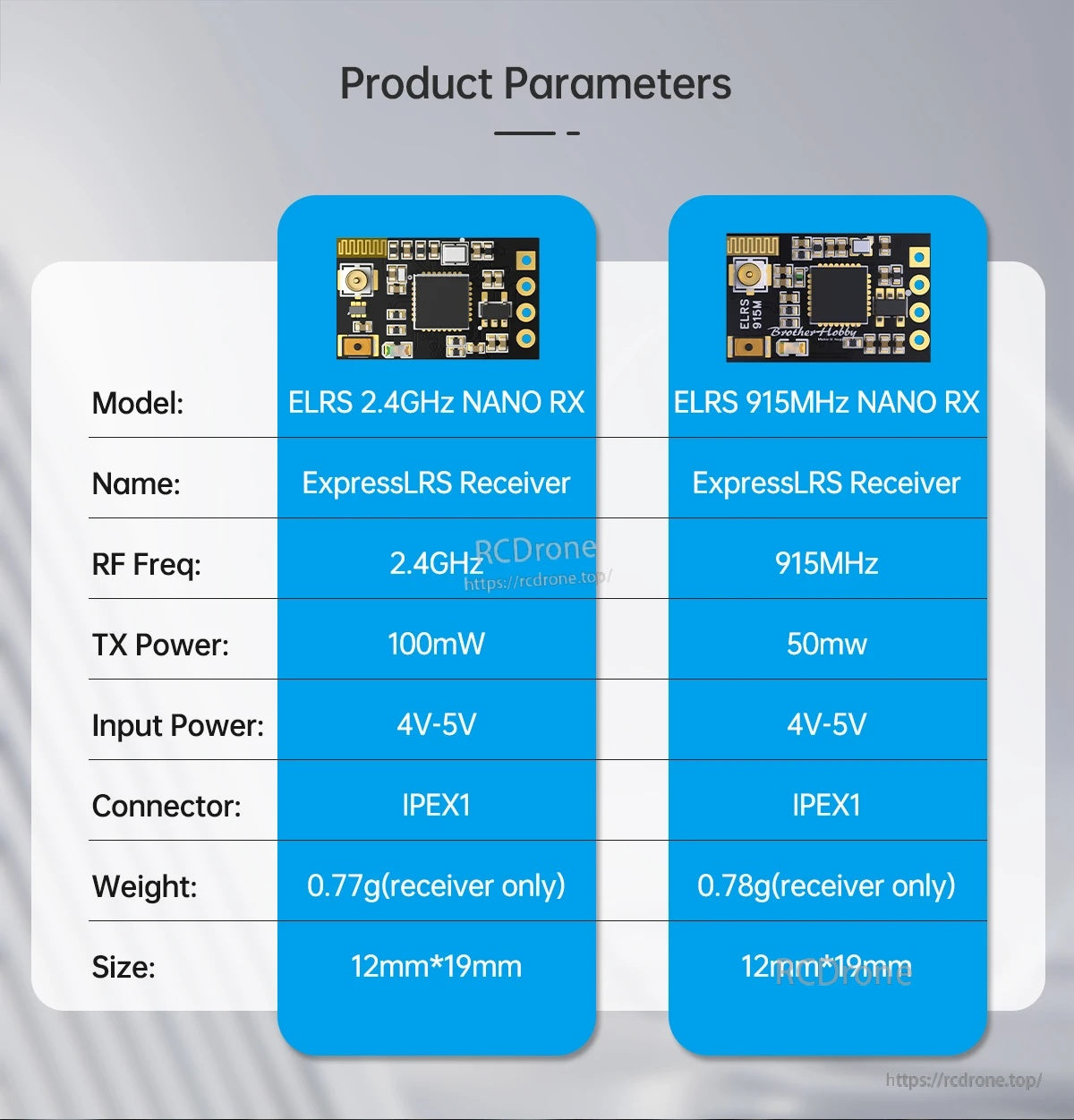

Die BrotherHobby ExpressLRS Nano RX-Optionen umfassen Modelle mit 2,4 GHz (100 mW) und 915 MHz (50 mW) mit IPEX1 und 4–5V Eingang in der Größe 12×19 mm.

Der ELRS 2,4 GHz Nano RX von BrotherHobby verfügt über ein integriertes PA+LNA-Design und deutlich beschriftete G/5V/TX/RX-Pads für eine einfache Verkabelung.

Der BrotherHobby Nano ExpressLRS-Empfänger enthält einen IPEX-Antennenanschluss und deutlich beschriftete G-, 5V-, TX- und RX-Pads für eine einfache Verkabelung.

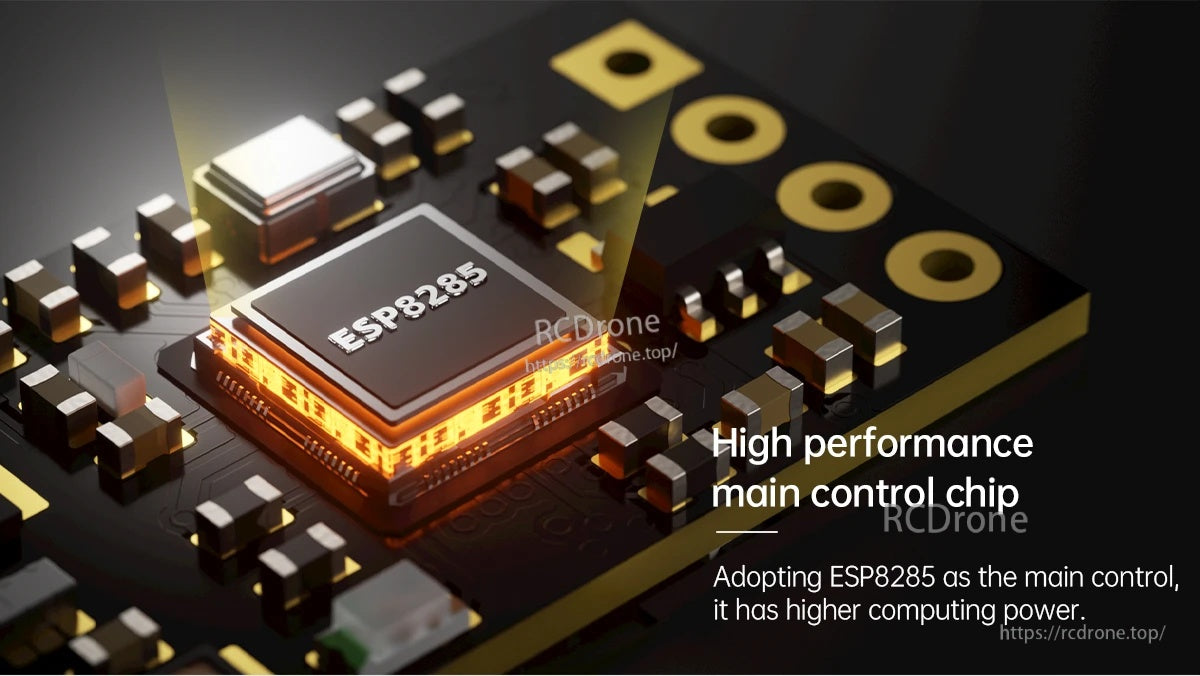

Der ExpressLRS-Nano-Empfänger verwendet einen ESP8285-Hauptsteuerchip für die Kernverarbeitung und -steuerung.

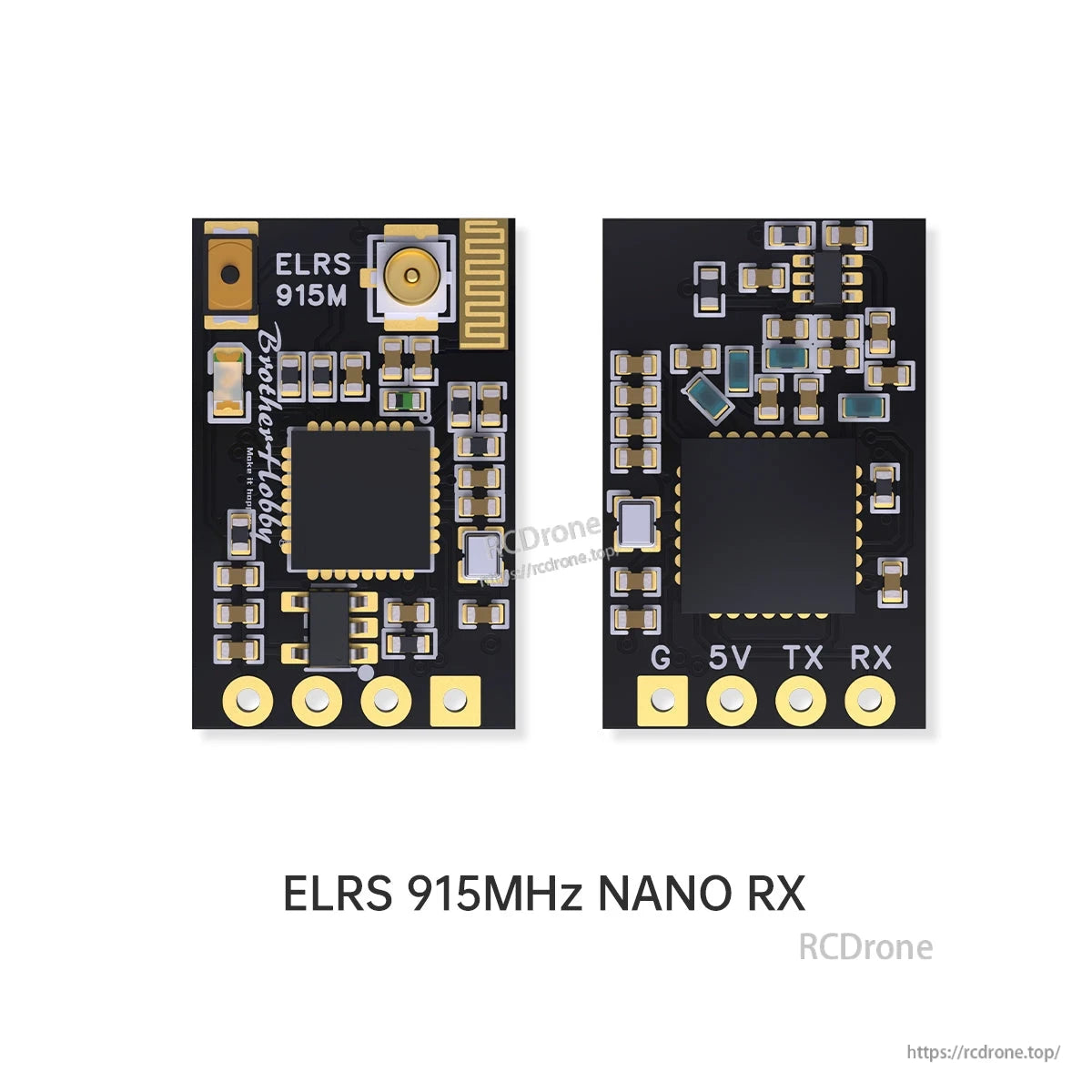

Die BrotherHobby ELRS-Nano-Diversity-Empfänger für 2,4 GHz/915 MHz verwenden ein kompaktes PCB-Layout mit einem IPEX1-Antennenanschluss und Lötpads für eine einfache Verkabelung.

Der BrotherHobby ExpressLRS-Nano-Empfänger verwendet ein kompaktes PCB mit deutlich beschrifteten G/5V/TX/RX-Pads und einem IPEX1-Antennenanschluss für eine saubere Verkabelung.

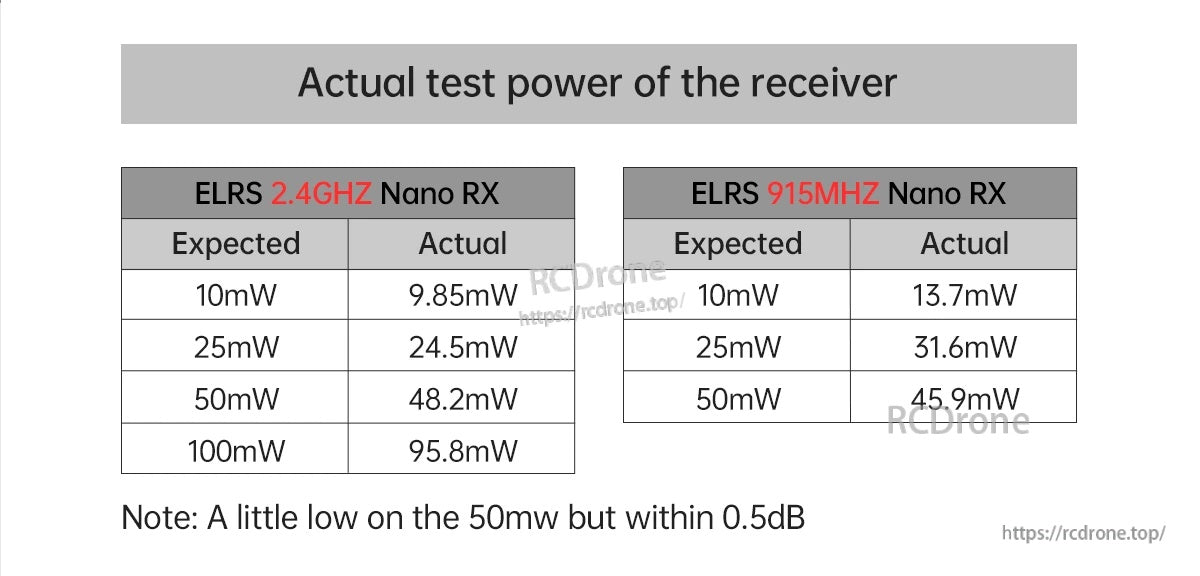

Die Testresultate des ELRS Nano RX listen die erwartete vs. tatsächliche Ausgangsleistung bei 10mW, 25mW, 50mW und 100mW für sowohl 2,4GHz als auch 915MHz Versionen auf.

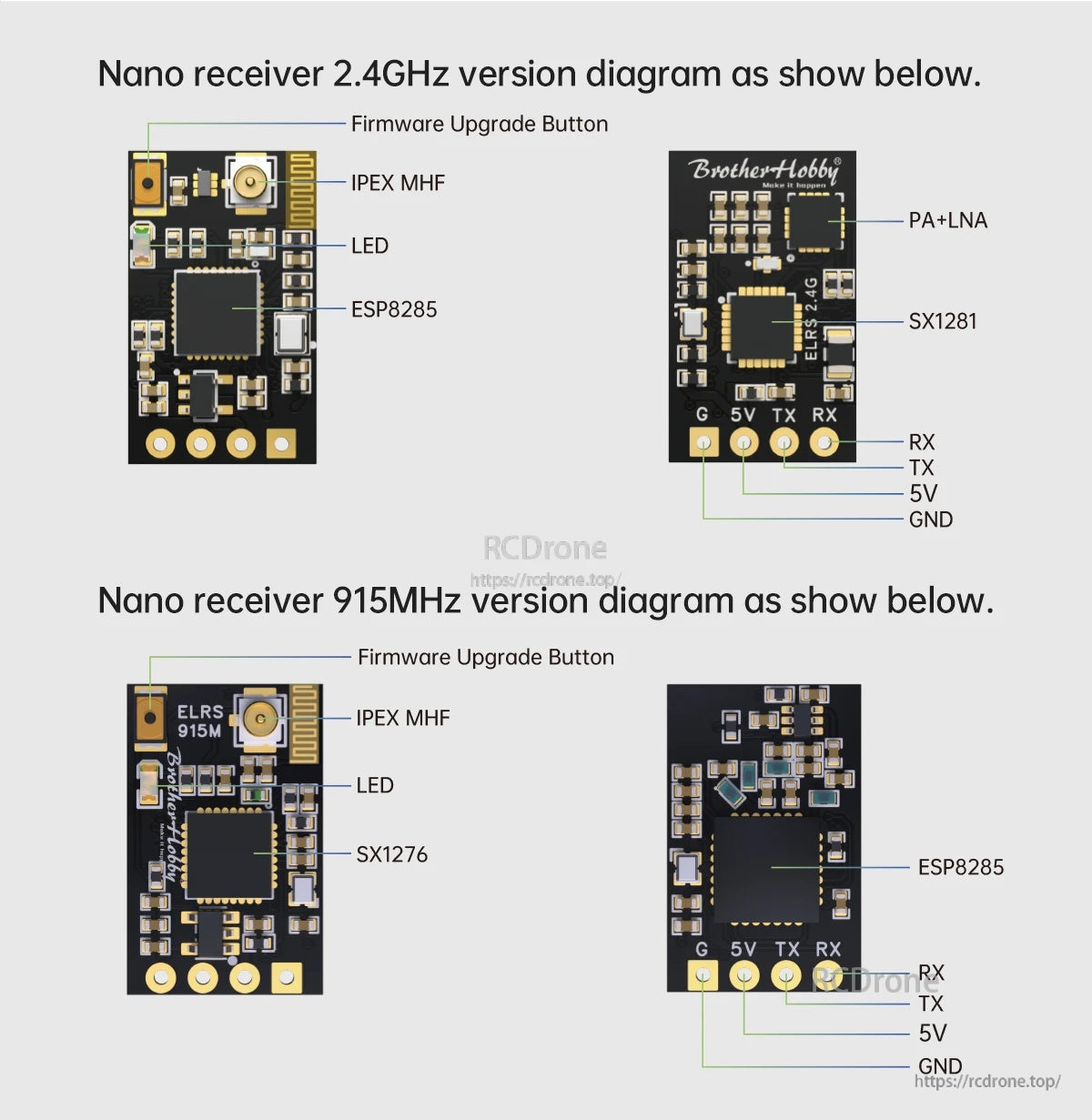

Die Anschluss-Pads des BrotherHobby ELRS Nano RX sind deutlich für RX, TX, 5V und GND beschriftet, mit einem IPEX-Antennenanschluss und einer Firmware-Upgrade-Taste auf der Platine.

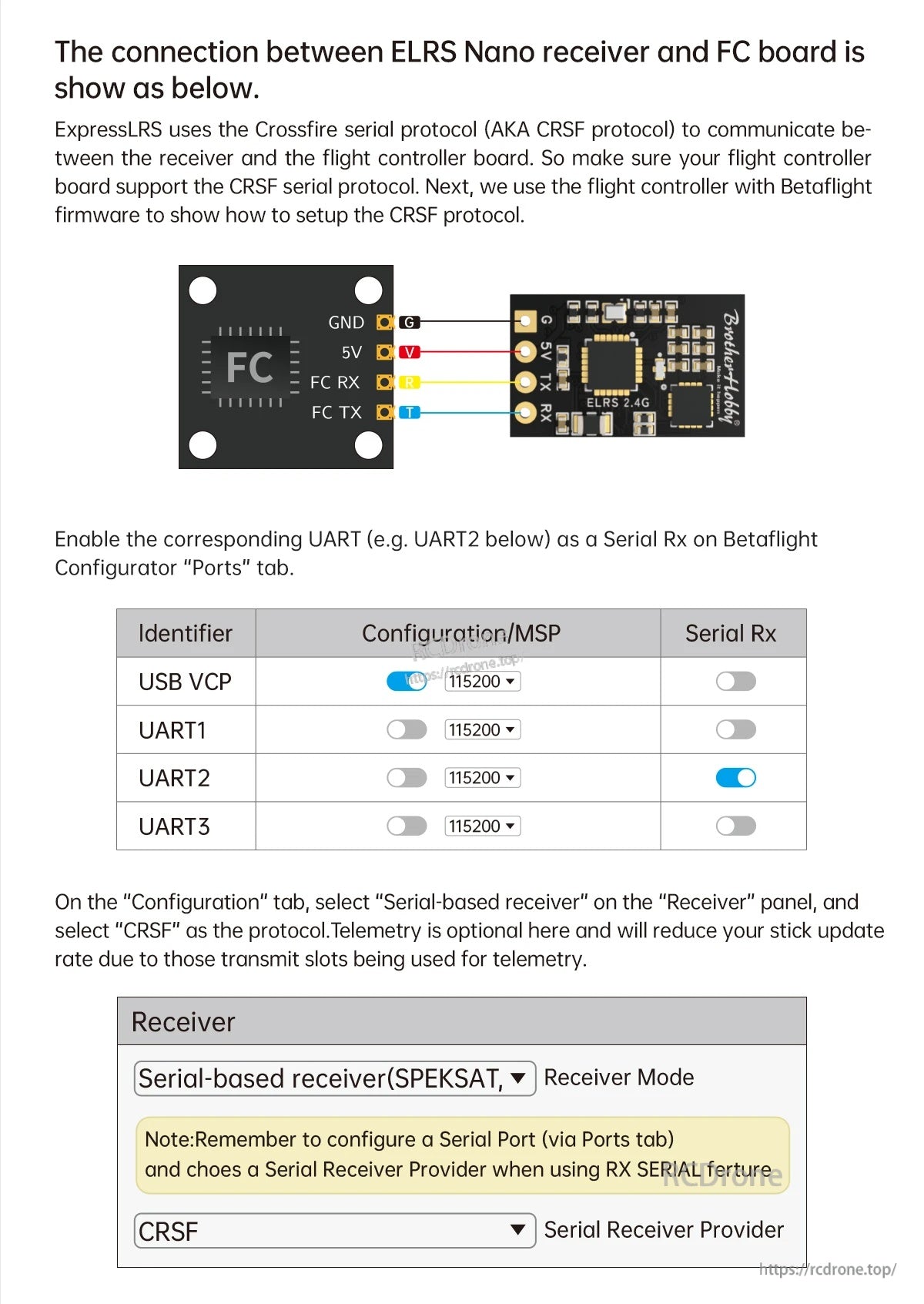

Der ELRS Nano Empfänger wird über 5V, GND und ein UART TX/RX-Paar mit dem Flugcontroller verbunden, wobei Serial RX aktiviert und CRSF in Betaflight ausgewählt ist.

Die LED-Anzeigen des Nano Empfängers helfen, die Verbindung, den Bindungsmodus, einen Verbindungsfehler oder den WiFi-Upgrade-Status während der Einrichtung zu bestätigen.

Das BrotherHobby ExpressLRS Nano RX Paket enthält die Empfängerplatine, eine IPEX1 T-förmige Dipolantenne, ein 4-Draht 30AWG Kabel, ein Handbuch und zwei Schrumpfschläuche.
