Flashhobby 5215 340KV bürstenloser Motor, 60x35mm, 5mm Welle, 24N22P, NMB/NSK Lager
Flashhobby 5215 340KV bürstenloser Motor, 60x35mm, 5mm Welle, 24N22P, NMB/NSK Lager
Flashhobby
Verfügbarkeit für Abholungen konnte nicht geladen werden
Übersicht

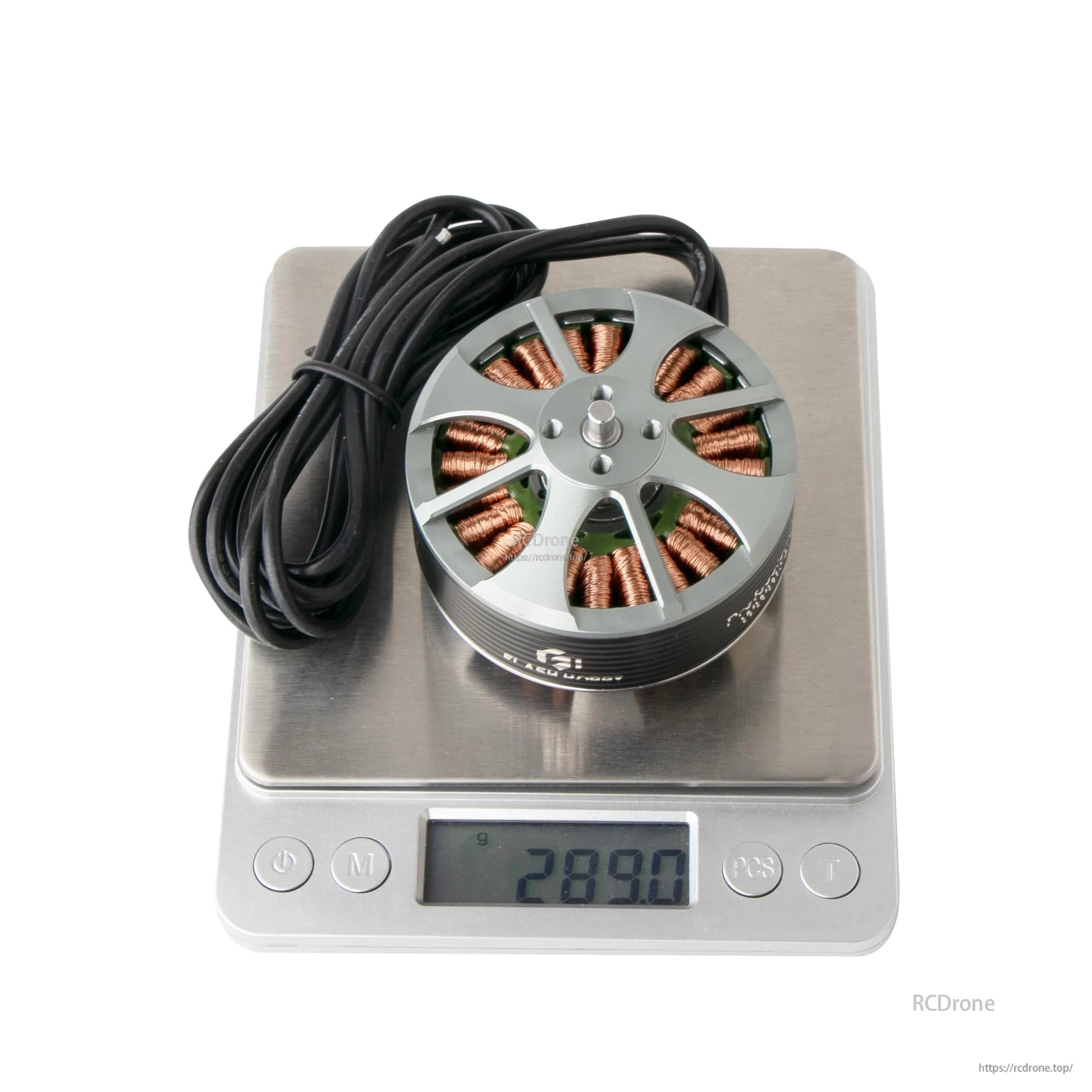

Flashhobby 5215 340KV bürstenloser Motor für RC-Stromversorgungssysteme. Die angegebene Motorgröße beträgt 60 x 35 mm mit einer 5,0 mm Welle, einem Gewicht von 289,0 g (einschließlich der Kabel) und 18# AWG 220 mm Motorleitungen.
Hauptmerkmale
- 48SH Magnete (22P)
- NMB/NSK Lager
- Schraubensicherung Wellen Design
- Präzisionsbalancierter Rotor-Test
- CNC 6061-T6 Aluminium Glocke
- Hochtemperaturbeständige Kupferdrahtwicklung
Technische Daten
| Modell | 5215 |
| KV | 340KV (oder benutzerdefiniertes KV) |
| Gewicht | 289,0 g (einschließlich der Kabel) |
| Motorgröße | 60 x 35 mm |
| Wellen Durchmesser | 5.0mm |
| Motorhalterung | 19*25mm (M3*4) |
| Konfiguration | 24N22P |
| Motorleitung | 18# AWG, 220mm |

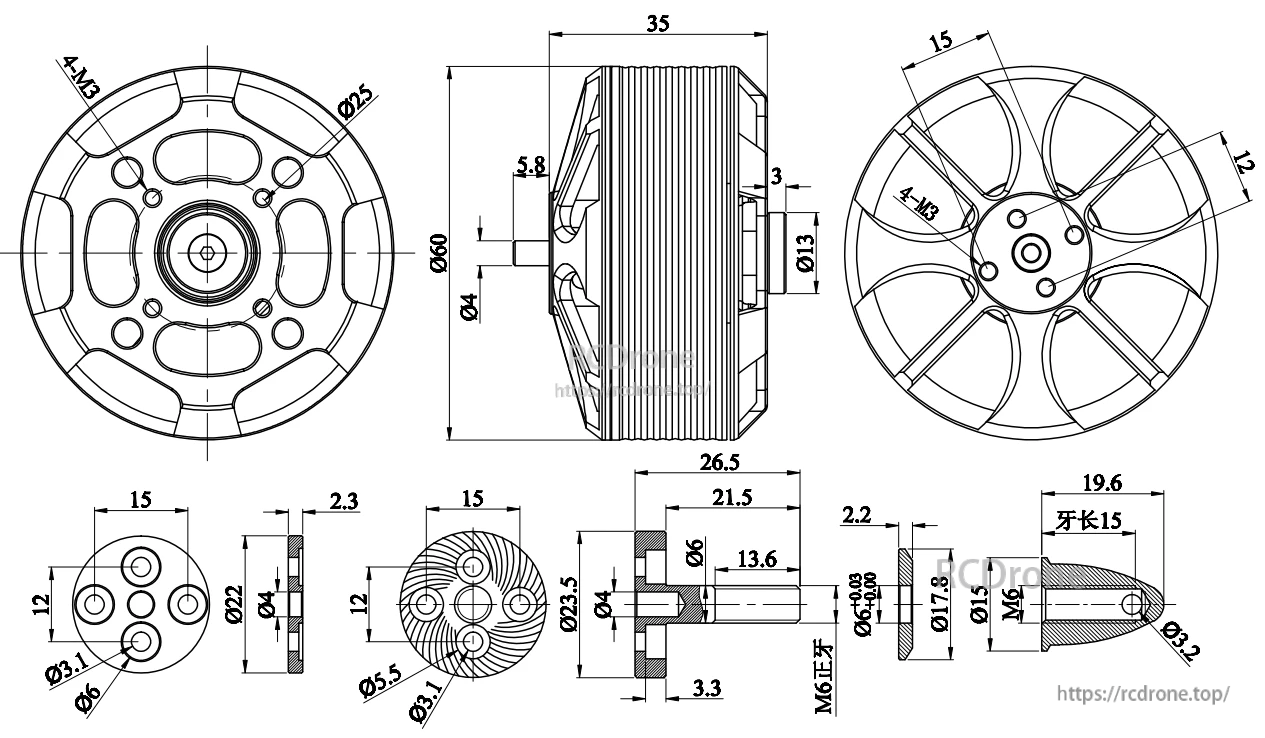

Mechanische Zeichnungsmaße (mm)
| Äußerdurchmesser des Motors | Ø60 |
| Motorlänge | 35 |
| Befestigungslöcher | 4-M3 |
| Gezeigter Durchmesser | Ø25 |
| Gezeigte Maße | 15, 12 |
| Gezeigte Durchmesser | Ø22, Ø23.5 |
| Gezeigte Lochdurchmesser | Ø3.1, Ø5.5, Ø6 |
| Gezeigte Dicke | 2.3 |
| Gezeigte Längen | 26.5, 21.5, 13.6, 3.3 |
| Gezeigter Faden | M6 (Rechtsgewinde) |
| Gezeigte Dicke | 2.2 |
| Gezeigte Durchmesser | Ø17.8, Ø15 |
| Gezeigte Länge | 19.6 |
| Gezeigter Spitzen-Durchmesser | Ø3.2 |
Verbindung
- Verbinden Sie die drei Phasenleitungen (A/B/C) des Motors mit einem bürstenlosen ESC.
- Verbinden Sie das ESC PWM-Eingangssignal-Kabel mit dem Empfänger.
- Schließen Sie die Batterie an die ESC-Stromleitungen an.
Bei Fragen zur Kompatibilität (ESC, Prop-Adapter-Anpassung oder benutzerdefinierte KV-Anfragen) kontaktieren Sie support@rcdrone.top or https://rcdrone.top/.
Details

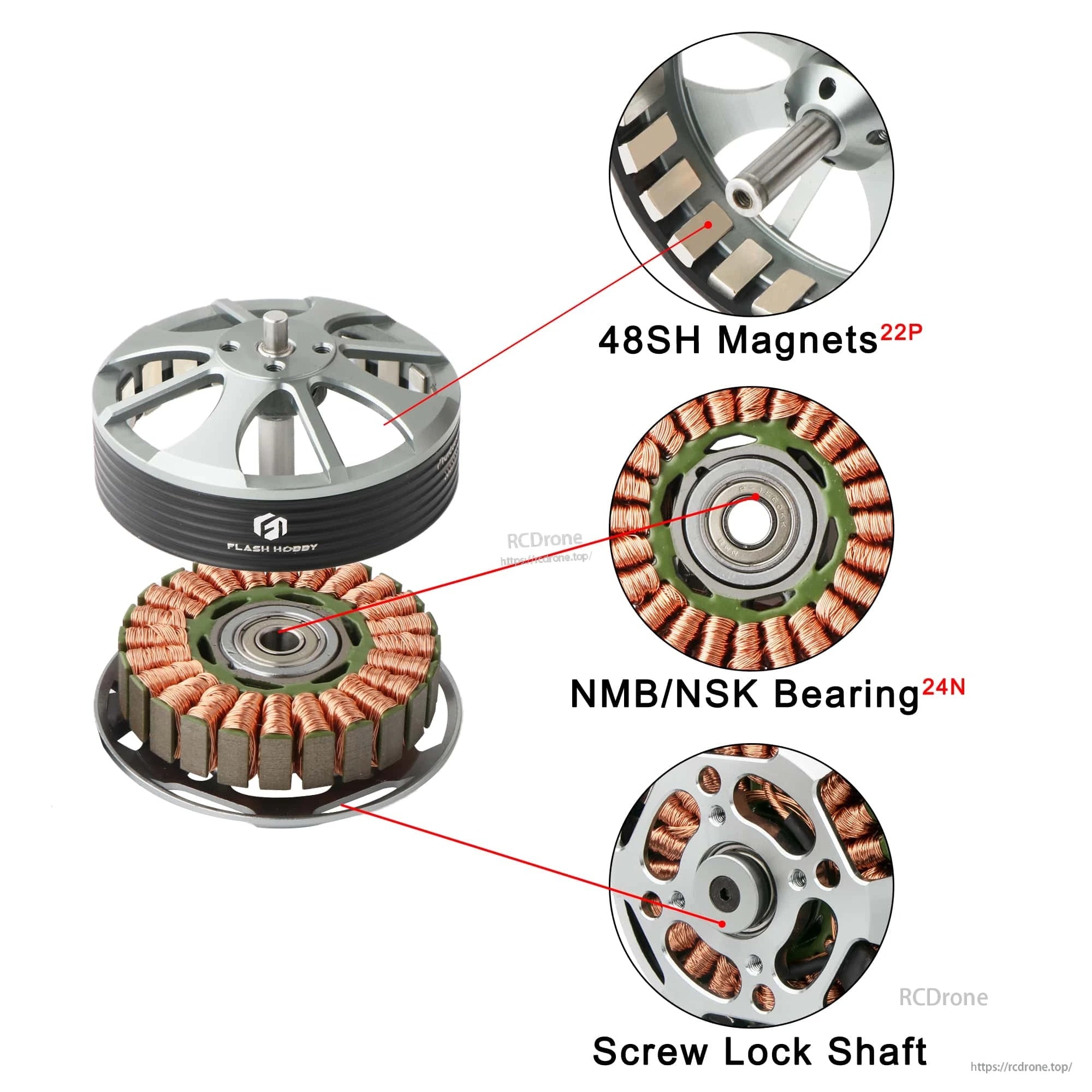

Der 5215 340KV bürstenlose Motor verfügt über 48SH-Magnete, ein NMB/NSK-Lager und eine Schraubensicherung für eine sichere Montage.
Der 5215 bürstenlose Motor verwendet ein 4×M3 Montagemuster und einen kompakten Durchmesser von 60 mm bei einem Körper von 35 mm für einfachere Passformprüfungen in Ihrem Aufbau.

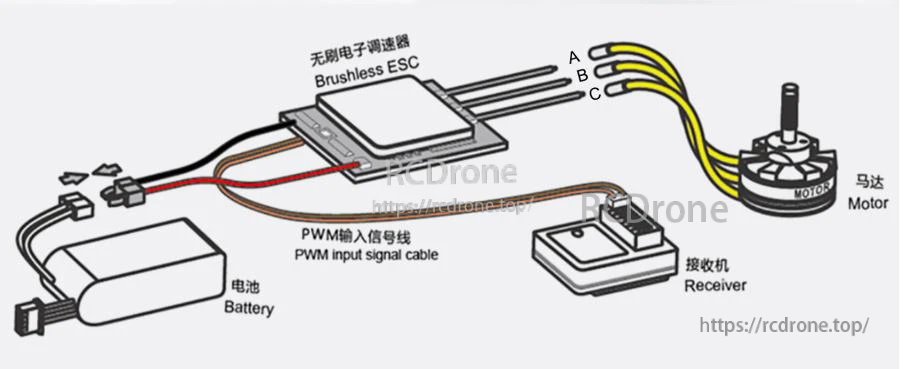

Ein bürstenloser Motor wird über drei Phasenleitungen (A/B/C) mit dem ESC verbunden, während der Empfänger das PWM-Signal liefert und die Batterie das System mit Strom versorgt.
