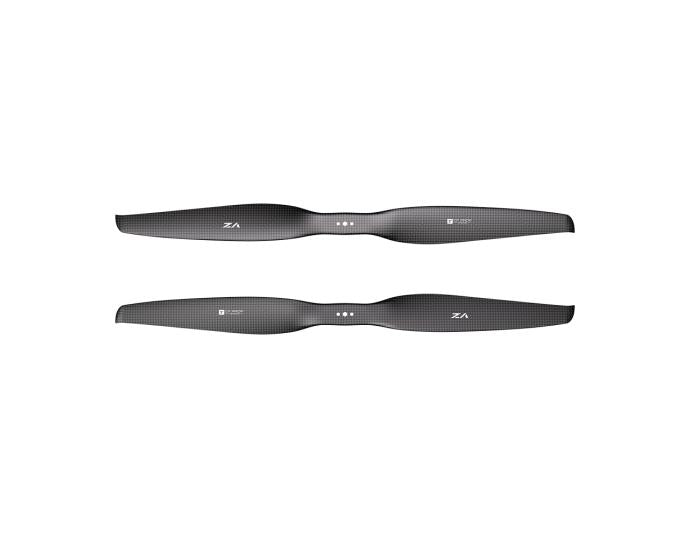

• T-Motor VZ16x6.5 16in Propeller, Pair of T-Motor VZ16x6.5 16-inch propeller blades with carbon-fiber weave finish and hub markings

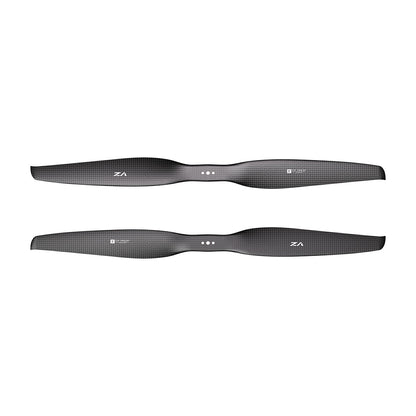

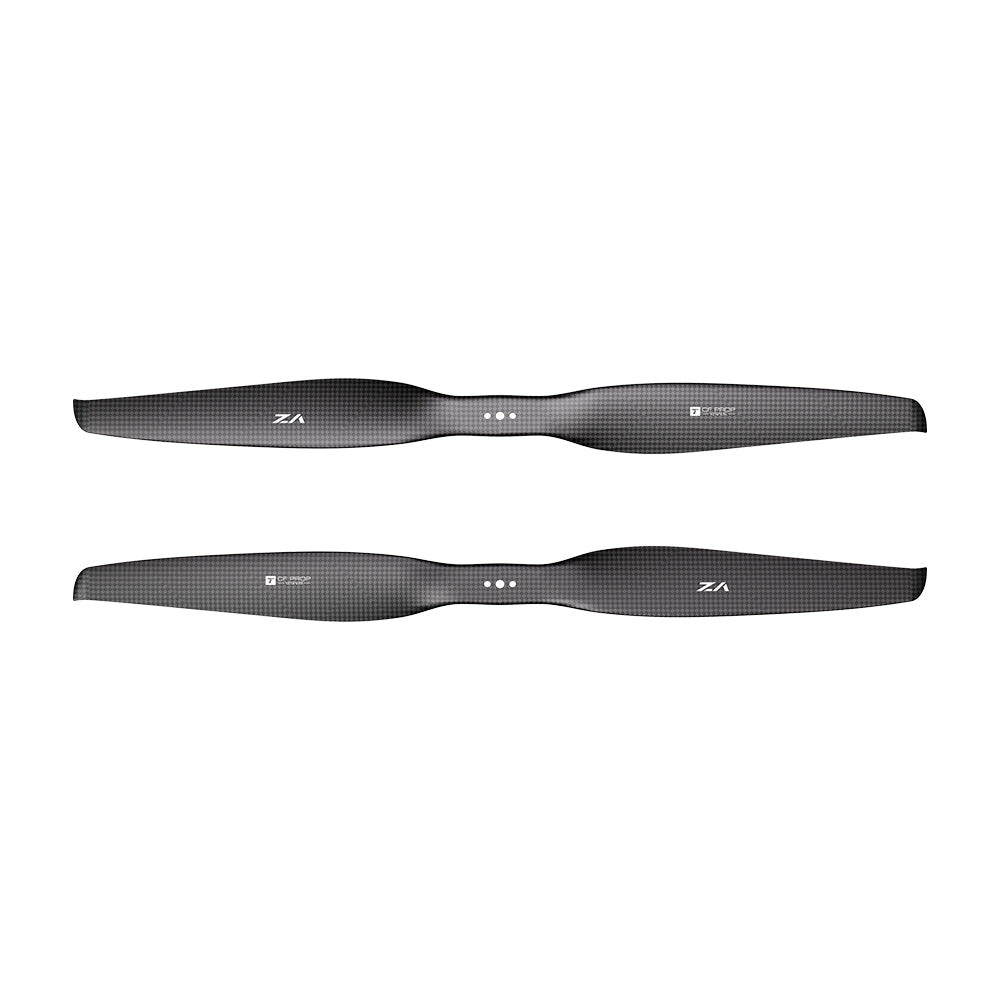

  • T-Motor VZ16x6.5 16in Propeller, Pair of T-Motor VZ16x6.5 16-inch two-blade carbon fiber propellers with three-hole hub pattern
  • T-Motor VZ16x6.5 16in Propeller, Pair of T-Motor VZ16x6.5 16-inch carbon fiber drone propeller blades with center mounting holes

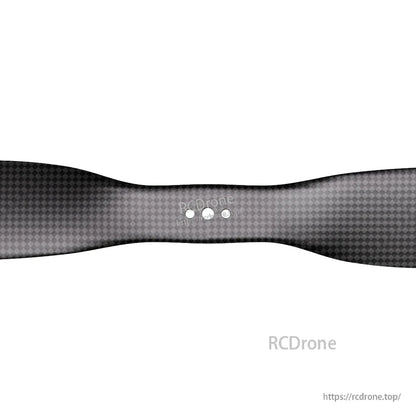

  • T-Motor VZ16x6.5 16in Propeller, Close-up of T-Motor VZ16x6.5 16-inch carbon fiber propeller hub with mounting holes and woven finish

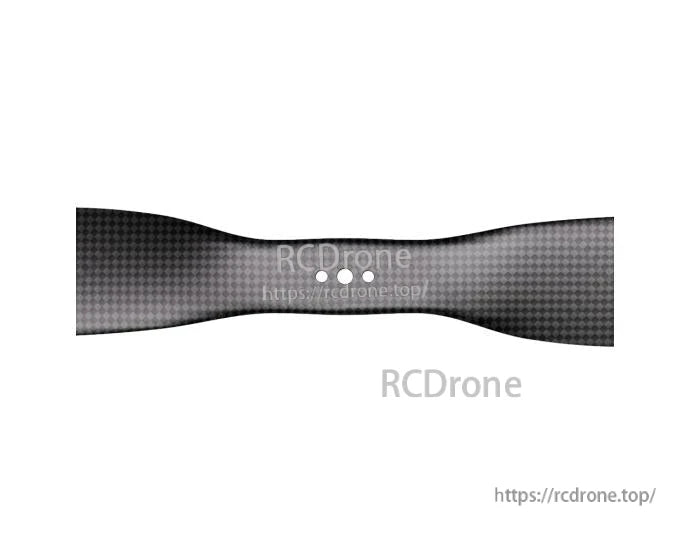

  • T-Motor VZ16x6.5 16in Propeller, T-Motor VZ16x6.5 16-inch carbon fiber drone propeller with two-blade design and woven finish

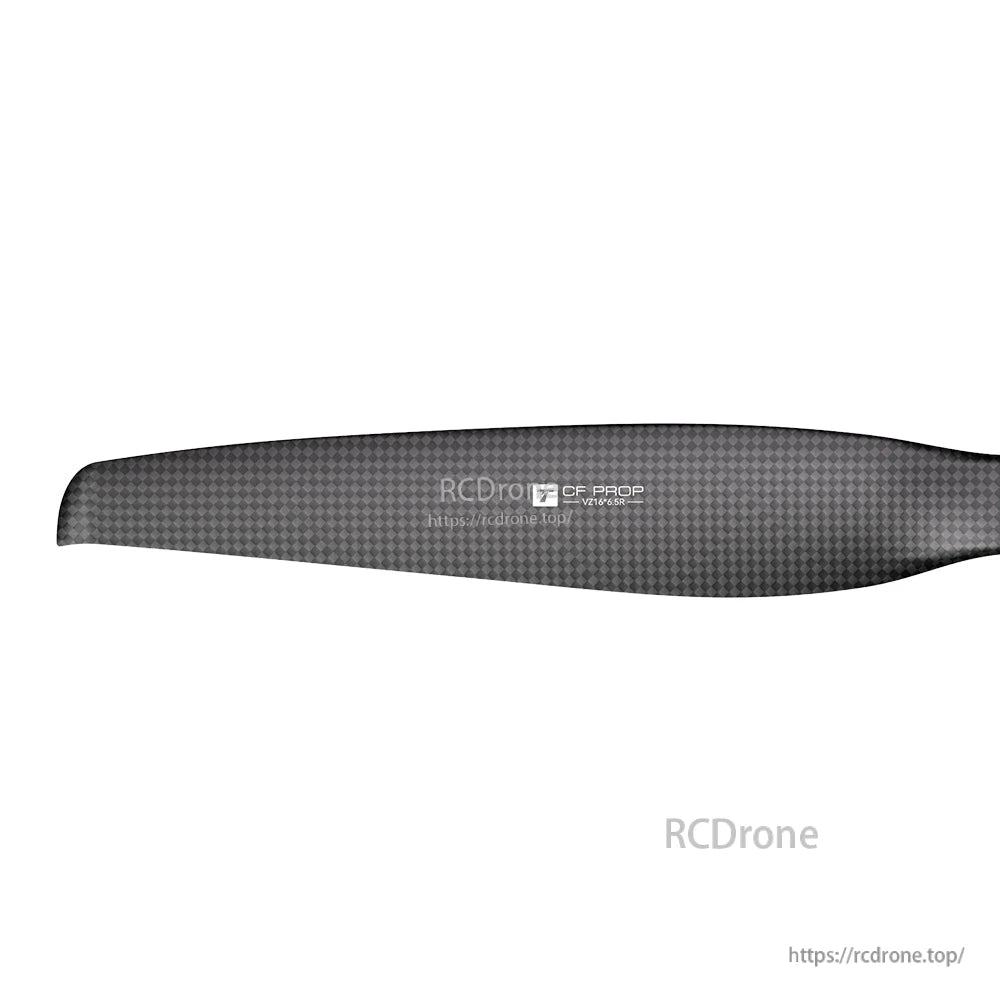

  • T-Motor VZ16x6.5 16in Propeller, T-Motor VZ16x6.5R 16-inch carbon fiber propeller blade with visible CF weave and VZ16x6.5R marking

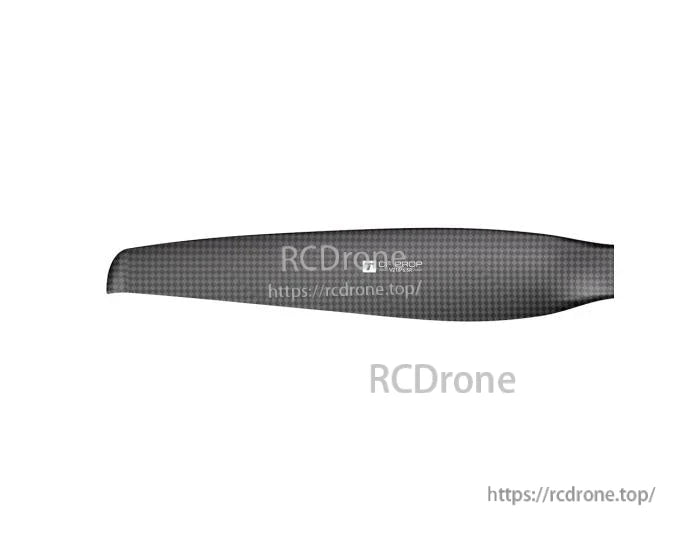

  • T-Motor VZ16x6.5 16in Propeller, T-Motor VZ 16-inch carbon fiber propeller blade, side profile with smooth airfoil shape

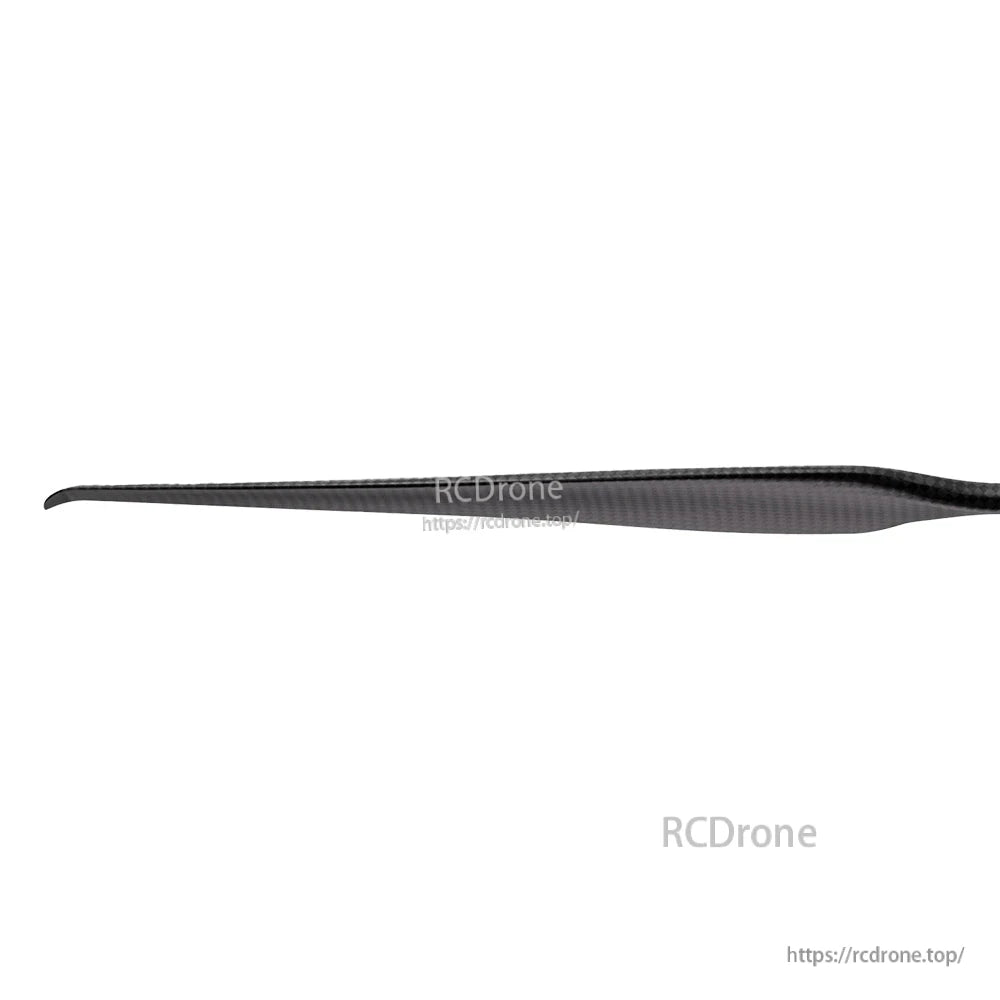

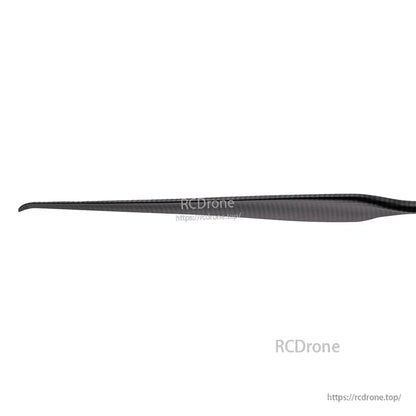

  • T-Motor VZ16x6.5 16in Propeller, T-Motor VZ16x6.5 16-inch drone propeller with a slim carbon-fiber-style blade, side profile view
  • T-Motor VZ16x6.5 16in Propeller, Side profile of T-Motor VZ 16x6.5 16-inch drone propeller blade with tapered carbon-fiber look

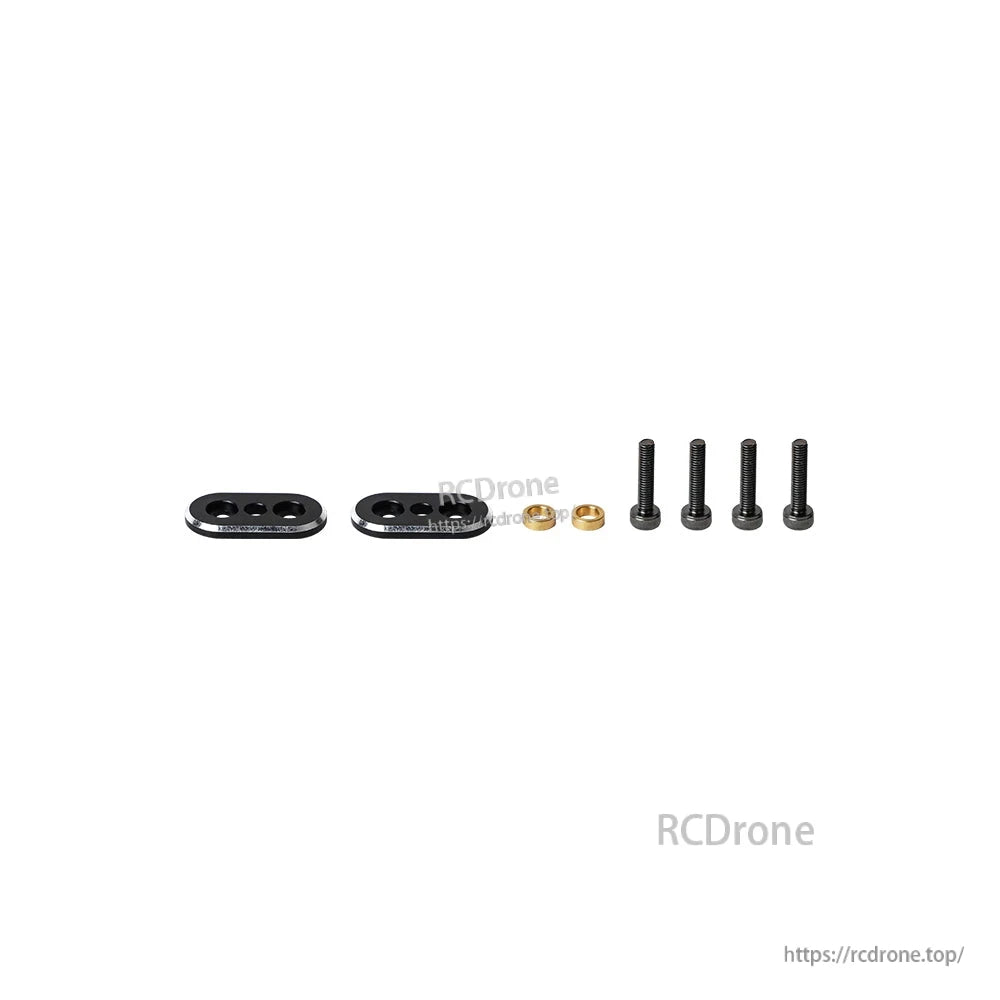

  • T-Motor VZ16x6.5 16in Propeller, T-Motor VZ16x6.5 propeller mounting hardware set with black plates, brass inserts, and four screws

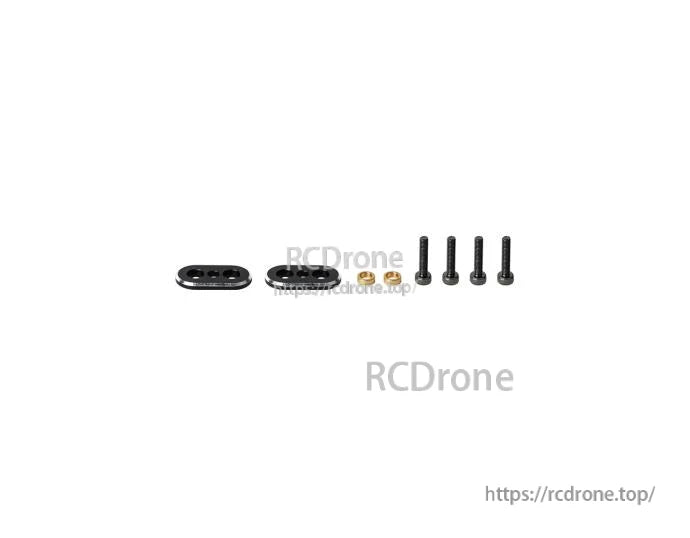

  • T-Motor VZ16x6.5 16in Propeller, Mounting hardware set with oval adapter plate, brass insert, and four screws for T-Motor VZ16x6.5 propeller
1 11

T-Motor VZ16x6.5 16 Zoll Propeller, PMI Kohlefaser-Verbund + Schaumkern, Flanschbefestigung für VTOL UAVs

T-Motor VZ16x6.5 16 Zoll Propeller, PMI Kohlefaser-Verbund + Schaumkern, Flanschbefestigung für VTOL UAVs

T-MOTOR

$120.26 USD
$120.26 USD
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Vollständige Details anzeigen

Übersicht

Dieser Propeller (Produktart: Propeller) ist der T-Motor VZ16x6.5 VZ Series VTOL-Propeller, der entwickelt wurde, um den Anforderungen des VTOL (vertikaler Start und Landung) gerecht zu werden, wie z.B. hohem Schub beim Start/Landung und reduziertem Widerstand im Reiseflug. Er verwendet eine harzbasierte Kohlefaserverbundstruktur mit einem PMI-Schaumkern und einer matten Oberflächenbehandlung.

Hauptmerkmale

  • Hohe Festigkeit: widersteht zentrifugalen Lasten und manövrierinduzierten wechselnden Lasten bei hohen Umdrehungen, was hilft, strukturelle Versagen zu verhindern.
  • Hohe Steifigkeit: unterstützt den Abstand der Blattspitzen in kompakten Anordnungen, unterdrückt aeroelastische Deformationen und hilft, Flattern zu verhindern.
  • Leichtbauweise: reduziert das Trägheitsmoment für eine schnelle Schubreaktion und verbessert die Bandbreite der Flugsteuerung.
  • Aerodynamik für VTOL-Phasen: entwickelt für hohen Schub während des vertikalen Starts/Landens und minimierten Profilwiderstand, wenn im Reiseflug gestoppt.
  • Übergangsstabilität: entwickelt, um komplexen Strömungsfeldinterferenzen (hoher Anstellwinkel, niedrige Geschwindigkeit, unregelmäßiger/asymmetrischer Luftstrom und periodische Kraftvariationen) zu widerstehen.
  • Verbundkonstruktionsprozess: Biege- & torsionsbeständige Anordnung; Prepreg-Kompressionsformung für integrierte Formgebung; Produktporosität unter 1%.
  • PMI-Schaumkern: leichtes, hochfestes Kernmaterial, das die Steifigkeit erhöht und gleichzeitig das Gesamtgewicht kontrolliert.
  • Testbasierte vergleichende Ansprüche: 30% Biegefestigkeit und 20% Torsionssteifigkeit (aus vergleichenden Tests zwischen VZ-Serie und G-Serie Propellern).
  • Optimierung des Blattwurzelbereichs: Blattwurzelstärke optimiert für strukturelle Redundanz bei gleichzeitiger Reduzierung der Lasten auf die Verbindungsschrauben.
  • Empfohlene Lösung: V505 KV260 + FLAME 60A.
  • Serienservicehinweis: kundenspezifischer VTOL-Propeller-Service: 10 bis 100 Zoll.

Technische Daten

&
Modell VZ16x6.5
Durchmesser (Zoll) 16 (381,0 mm)
Steigung (Zoll) 6,5 (165.1mm)
Material Harz-basiertes Kohlefaser-Verbundmaterial + PMI-Schaumkern
Oberflächenbehandlung Matt
Durchschnittliches Gewicht eines Einzelblatts (g) 30
Typ Einteiliger gerader Propeller
Empfohlene maximale Umdrehungen (RPM) 10200
Grenz-Umdrehungen (RPM) 11500
Empfohlener maximaler Schub (kg) 8
Grenzschub (kg) 10
Anschlüsse & Abmessungen Flanschmontage, Ø4 mm Mittelloch, Ø12 mm Schraubenkreis, mit 2x Ø3 mm Montagelöchern
Anwendung VTOL Festflügel-UAVs, Multikopter-Modus
Empfehlungen Empfohlene Lösung: V505 KV260 + FLAME 60A

Was ist enthalten

  • CCW Propeller x1
  • CW Propeller x1
  • Propeller-Abdeckplatte (25.5*13.5*2.4mm) x2
  • Adapter (6*4*2mm) x2
  • Schrauben mit Innensechskant (M3*14mm) x4

Anwendungen

  • VTOL Festflügel UAVs (Multicopter-Modus)
  • Leichte VTOL Inspektionsplattformen

Für Bestellunterstützung, Kompatibilitätsfragen oder After-Sales-Service kontaktieren Sie support@rcdrone.top or besuchen Sie https://rcdrone.top/.

Hinweise

  • Darstellungen und Produktvisualisierungen dienen nur zur Referenz; das tatsächliche Produkt hat Vorrang.
  • Verbesserungen der Biegefestigkeit und Torsionssteifigkeit stammen aus Vergleichstests zwischen VZ-Serie Propellern und G-Serie Propellern.
  • Die Daten zur Scherbelastung von Schrauben stammen aus Simulationen zwischen VZ-Serie Installationsschrauben und V-Serie Installationsschrauben.
  • Testdaten wurden unter spezifischen Bedingungen mit Geräten im Labor des Herstellers gewonnen; tatsächliche Parameter können je nach Umgebung, Plattform, Software und anderen Faktoren variieren.

Details

T-Motor VZ16x6.5 16in Propeller, T-Motor VZ series 16-inch drone propeller with carbon-fiber weave finish and black blades

Der T-Motor VZ16x6.5 16-Zoll Propeller verfügt über ein elegantes schwarzes Klingen-Design mit einer Kohlefaser-Web-Oberfläche.

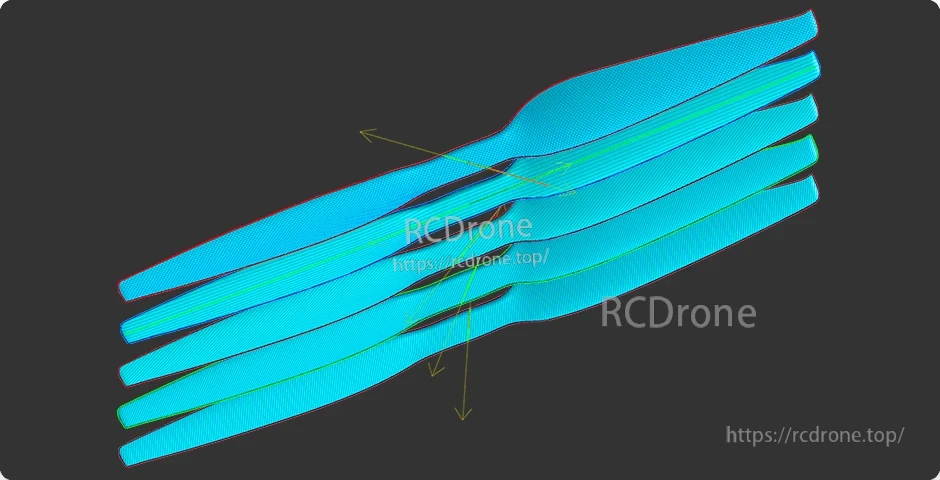

T-Motor VZ16x6.5 16in Propeller, CAD render of a T-Motor VZ16x6.5 16-inch two-blade drone propeller with rotation direction arrows

Der T-Motor VZ16x6.5 16-Zoll Propeller verwendet ein Zweiblatt-Layout mit markierter Drehrichtung, um die korrekte Installation zu unterstützen.

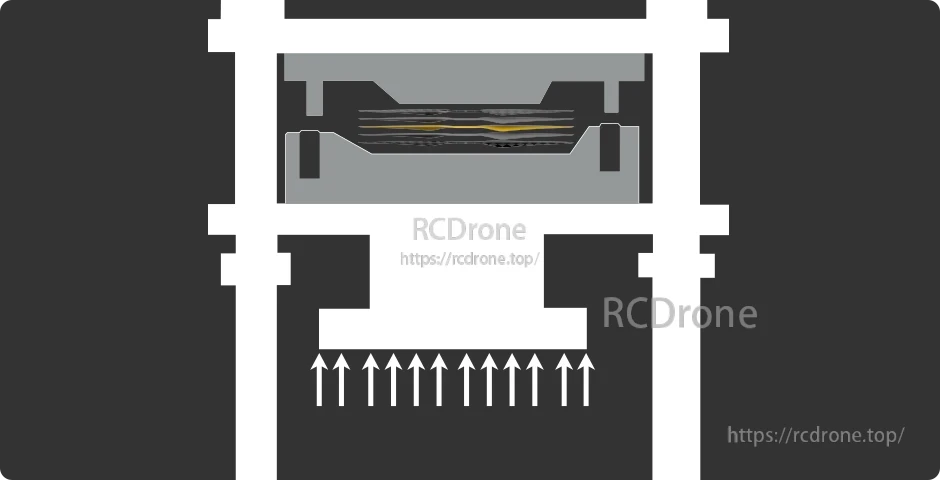

T-Motor VZ16x6.5 16in Propeller, Diagram showing upward airflow arrows through a ducted propeller housing with rotor section at the topT-Motor VZ16x6.5 16in Propeller, T-Motor VZ16x6.5 16-inch carbon fiber propeller blade close-up with black weave finish and gold underside

Der T-Motor VZ16x6.5 16-Zoll Propeller verfügt über eine elegante Klinge im Kohlefaser-Stil mit einer kontrastierenden Unterseite für eine einfache Orientierung während der Einrichtung.

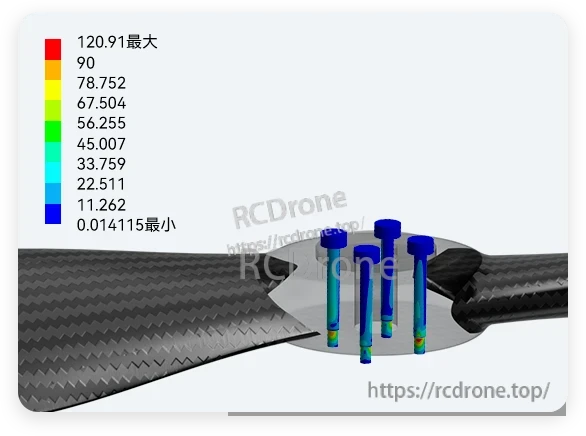

T-Motor VZ16x6.5 16in Propeller, Finite element stress map of a carbon fiber drone propeller hub with four mounting bolts (T-Motor VZ16x6.5 16in).

Ein Vier-Schrauben-Nabenmontage-Layout hilft, den 16-Zoll Propeller während der Installation sicher zu befestigen.

T-Motor VZ16x6.5 16in Propeller, T-Motor VZ16x6.5 16-inch propeller hub detail with six-bolt mounting area and stress distribution overlay

Der mehrschraubige Nabenmontagebereich des Propellers unterstützt eine sichere, ausgerichtete Installation auf kompatiblen Motor-Naben.

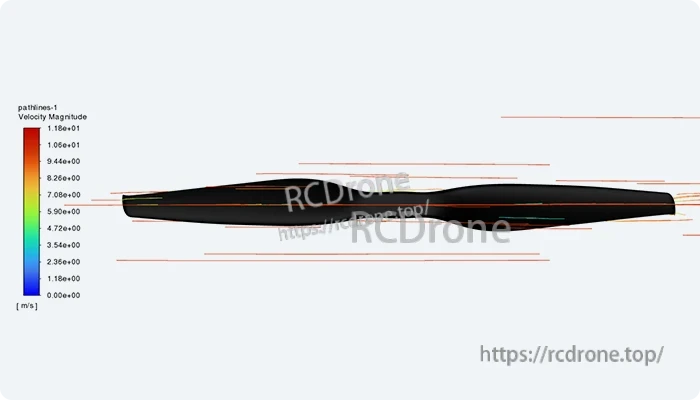

T-Motor VZ16x6.5 16in Propeller, CFD airflow simulation around a T-Motor VZ16x6.5 16-inch propeller blade with velocity magnitude scale

CFD-Pfadlinien und Geschwindigkeitsmagnitudenvisualisierung helfen, das Luftstromverhalten um das Profil des VZ16x6.5 16-Zoll Propellers zu bewerten.

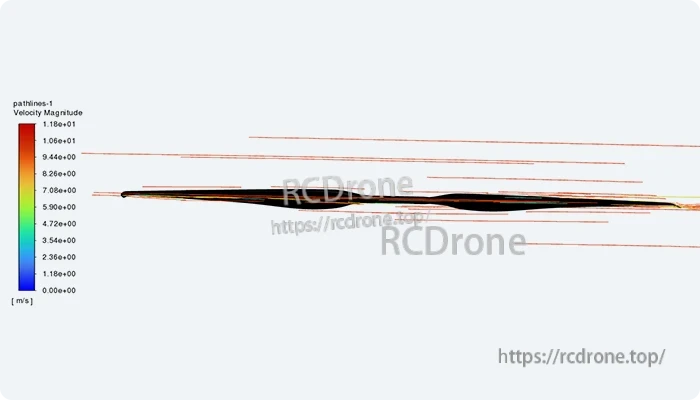

T-Motor VZ16x6.5 16in Propeller, CFD airflow pathlines around a T-Motor VZ16x6.5 16-inch propeller blade profile with velocity scale

Aerodynamische Flussvisualisierung um den VZ16x6.5 Propellerblätter helfen zu veranschaulichen, wie Luft über die Blattoberfläche strömt.

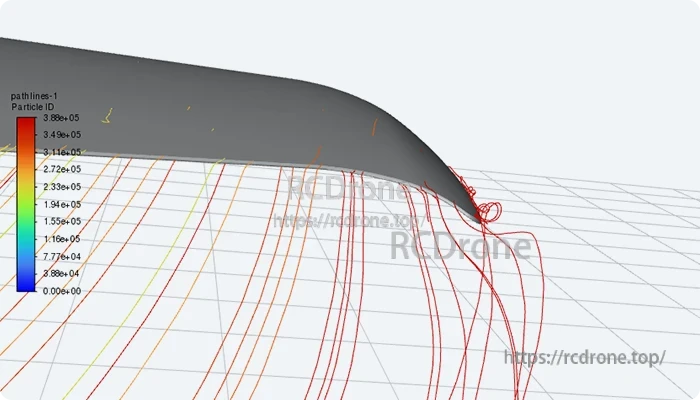

T-Motor VZ16x6.5 16in Propeller, CFD airflow simulation around a T-Motor VZ16x6.5 16-inch propeller blade with streamlines and scale

Das Profil des Propellerblatts ist mit Luftstromlinien modelliert, um zu visualisieren, wie Luft über die Oberfläche strömt.

T-Motor VZ16x6.5 16in Propeller, Engineer running aerodynamic airflow simulation on dual monitors, with a 3D model and color heat map resultsT-Motor VZ16x6.5 16in Propeller, CNC milling machine cutting a metal part with coolant spray and precision tool head

Präzise CNC-Bearbeitung mit Kühlmittelstrom unterstützt die genaue Formgebung und eine saubere Oberflächenbeschaffenheit während der Herstellung.

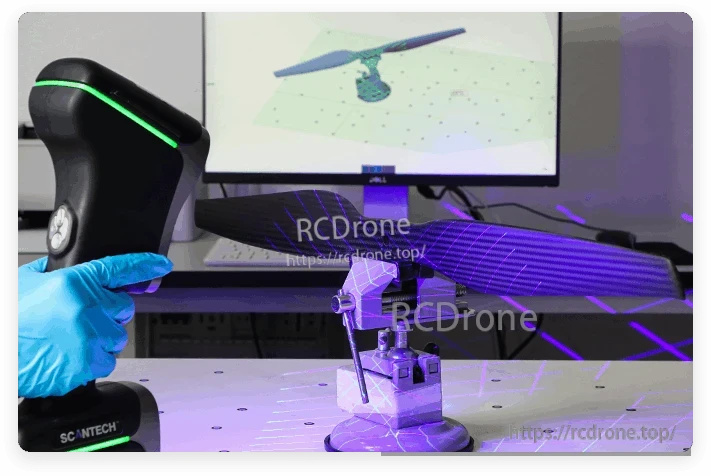

T-Motor VZ16x6.5 16in Propeller, Close-up of industrial machine support columns with bolted bases under a metal plate in a workshop settingT-Motor VZ16x6.5 16in Propeller, T-Motor VZ16x6.5 16-inch propeller mounted on a fixture during 3D scanning with a handheld scanner

Der T-Motor VZ16x6.5 16-Zoll-Propeller ist auf einer Vorrichtung montiert, um detaillierte Scans und Inspektionen während der Einrichtung durchzuführen.

T-Motor VZ16x6.5 16in Propeller, T-Motor VZ16x6.5 16-inch carbon fiber two-blade propeller, top view with side profile and center mounting holes

Der T-Motor VZ16x6.5 Propeller verfügt über ein zweiblättriges Design mit Karbonfaseroptik und einem zentrierten Montagemuster für eine unkomplizierte Installation.

T-Motor VZ16x6.5 16in Propeller, T-Motor VZ16x6.5 16-inch drone propeller set with CW and CCW blades, cover plates, adapters, and M3 screws

Das T-Motor VZ16x6.5 16-Zoll-Propellerset umfasst CW- und CCW-Blätter mit Abdeckplatten, Adaptern und M3×14 mm Innensechskantschrauben zur Montage.
