Tarot 1.2G 800 mW 8CH VTX – 25 mW/200 mW/800 mW einstellbarer Leistungsbildsender

Überblick:

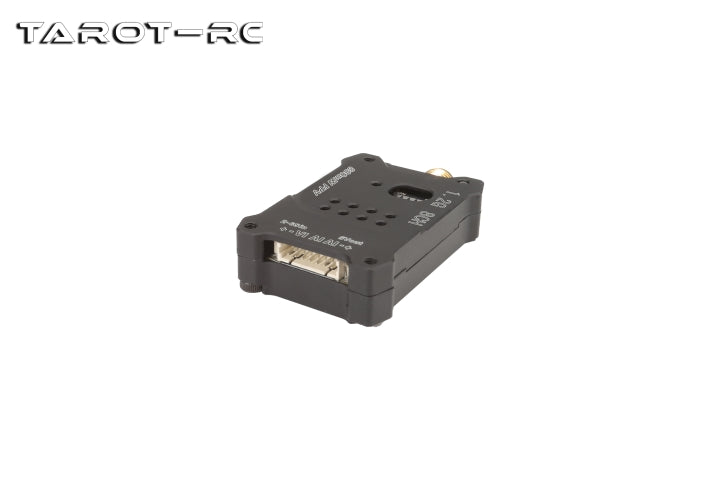

Der Tarot 1.2G 8-Kanal, 800 mW Audio/Video-Übertragungssystem ist ein neu aufgerüsteter Sender, der für leistungsstarke FPV-Drohnenoperationen (First-Person View) über große Entfernungen entwickelt wurde. Mit anpassbaren Leistungseinstellungen und einem kompakten, leichten Design ist dieser Sender perfekt für mehrachsige Drohnen und FPV-Drohnen-Enthusiasten, die eine zuverlässige und stabile Videoübertragung über große Entfernungen suchen. Sein Gehäuse aus 6061T6-Aluminiumlegierung bietet eine hervorragende Wärmeableitung und gewährleistet eine stabile Leistung in anspruchsvollen Umgebungen.

• Leistungsstufen: Einstellbar zwischen Mikroleistung, 25 mW, 200 mW und 800 mW.
• Eingangsspannung: 7–26 V DC (unterstützt 2–6S-Batterien).
• Gewicht: 16 g mit Etui (8,2 g ohne Etui).

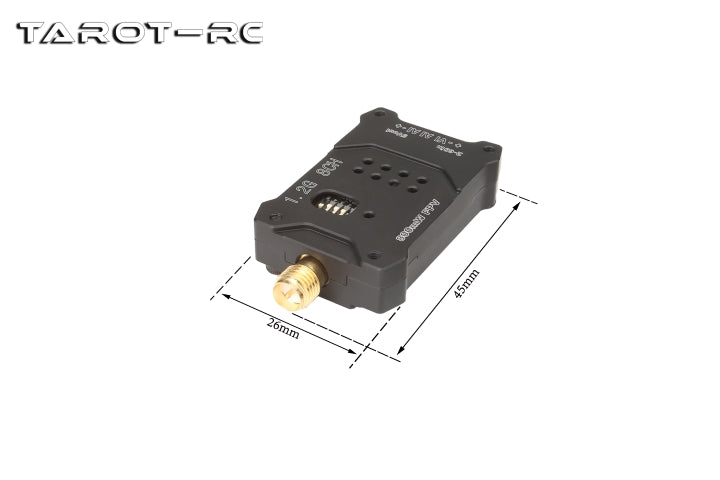

• Abmessungen: 45 mm × 26 mm × 8,5 mm.

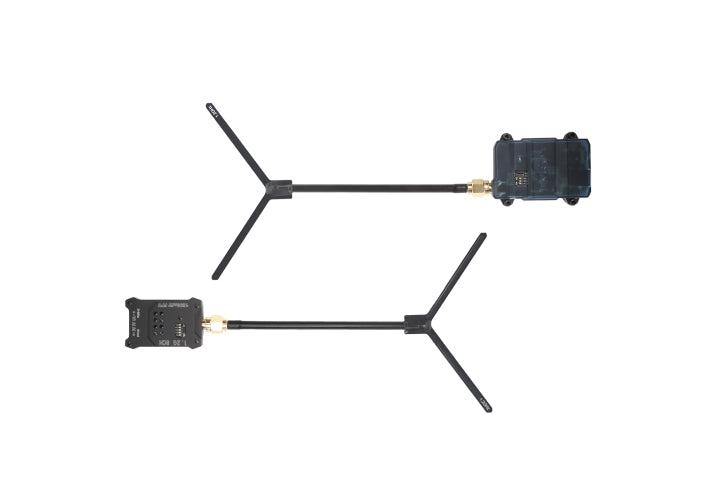

• Kanäle: 8 wählbare Kanäle im 1,2-GHz-Frequenzband.

Produkteigenschaften:

1. 8-Kanal-Ausgang: Umschaltbar über 3-Positionen-DIP-Schalter, kompatibel mit herkömmlichen Frequenzbändern.
2. Dualer Audio- und einzelner Videoeingang: Bietet 1-Wege-Videosignal- und 2-Wege-Audiosignaleingang.
3. Ausgangsleistung der Kamera: Bietet einen 5 V/1 A-Ausgang zur Stromversorgung der Kamera (stellen Sie sicher, dass Spannung und Stromstärke der Kamera kompatibel sind, um Schäden zu vermeiden).
4. 800mW Sender: Erhöhte Leistung für die Videoübertragung über große Entfernungen, daher ideal für FPV-Drohnen und Anwendungen mit großer Reichweite.
5. Wärmeableitung: Das Gehäuse aus Aluminiumlegierung 6061T6 gewährleistet eine hervorragende Wärmeableitung und unterstützt so eine stabile Leistung während langer Flüge.

Produktparameter:

Häufigkeitstabelle:

Vorsicht:

1. Antennenanforderung: Installieren Sie die Antenne immer vor dem Einschalten des Senders, um Geräteausfälle zu vermeiden.
2. Frequenzanpassung: Stellen Sie Sender und Empfänger für eine optimale Leistung auf die gleiche Frequenz ein (siehe Frequenztabelle).
3. Hitzewarnung: Das Sendergehäuse kann während des Betriebs heiß werden. Vermeiden Sie direkten Kontakt, um Verbrennungen zu vermeiden. Die Wärmeableitung ist eine normale Betriebseigenschaft.
4. Schalenentfernung: Zur Gewichtsreduzierung kann das Aluminiumgehäuse entfernt werden. Beachten Sie jedoch, dass die Sendeleistung aufgrund der verringerten Wärmeableitung leicht abnehmen kann.
5. Spannungsbereich: Stellen Sie sicher, dass die Eingangsspannung zwischen 7–26 V (2–6 S) liegt, um Schäden zu vermeiden.
6. Ausgangsleistung der Kamera: Der 5V/1A-Ausgang ist für Kameras vorgesehen. Stellen Sie sicher, dass der Strombedarf der Kamera diesen Grenzwert nicht überschreitet, um eine Beschädigung des Senders zu vermeiden.
7. Stromausgangsanschlüsse: Die 5V- und 5V-OUT-Anschlüsse dienen nur zur Ausgabe. Schließen Sie sie nicht an den Stromeingang oder die Batterie an, um Geräteschäden zu vermeiden.

Anwendungen:

Dieser Sender ist ideal für FPV-Drohnenpiloten, UAV-Langstreckenflüge und professionelle Luftbildvideografie. Seine einstellbaren Leistungsstufen und seine robuste Konstruktion machen ihn für eine Vielzahl von Flugbedingungen und Betriebsanforderungen geeignet.

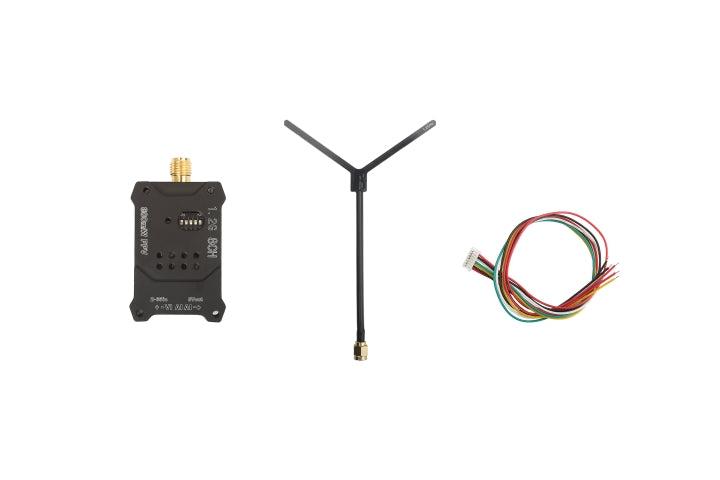

Packliste:

• 1,2 G 800 mW TX ×1
• TX-Verbindungskabel (7P, 200 mm) ×1
• 1,2G-Antenne (Y-Typ) ×1
