VCI Titan 2306 Brushless Motor M5 Welle (1850KV / 1950KV 24K / 2600KV) für FPV-Drohnen
VCI Titan 2306 Brushless Motor M5 Welle (1850KV / 1950KV 24K / 2600KV) für FPV-Drohnen
VCI
Verfügbarkeit für Abholungen konnte nicht geladen werden
Übersicht

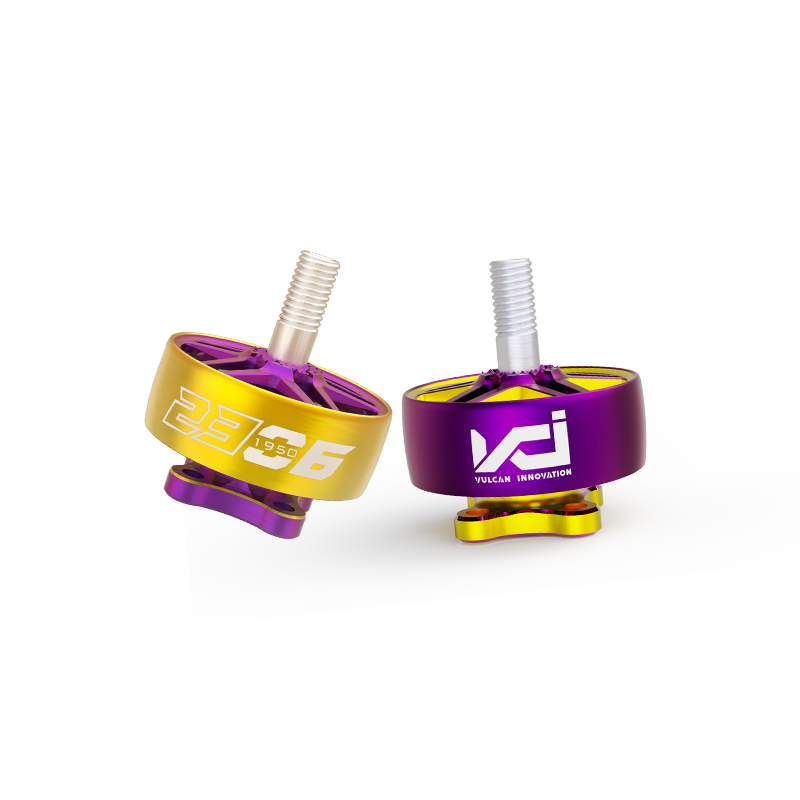

Die VCI Titan 2306 bürstenlosen Motorserie umfasst 1850KV, 24K 1950KV und 2600KV Optionen für FPV-Drohnen-Bauten, die eine M5-Welle und 4x M3-Montage erfordern. Alle Versionen verwenden einen 2306 Stator (Ø23×L6 mm) mit N52SH Bogenmagneten und 20AWG Silikonanschlussdrähten.
Hauptmerkmale

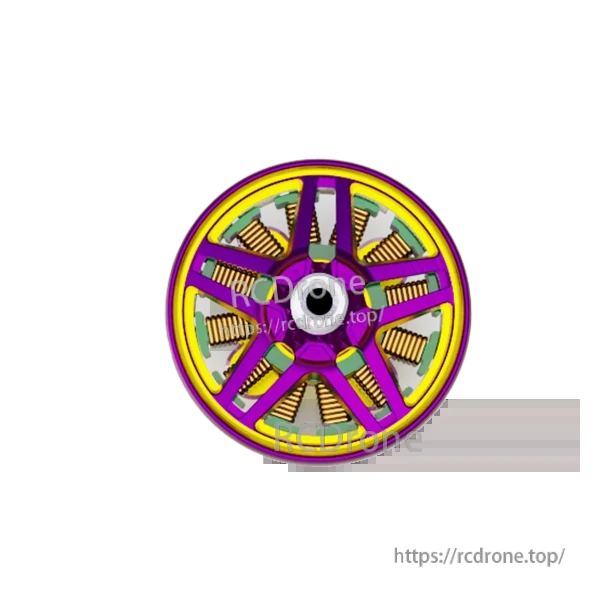

- 2306 Statorgröße (Ø23×L6 mm), 12S14P Konfiguration
- N52SH Bogenmagneten
- M5-Welle, 13 mm Wellenlänge

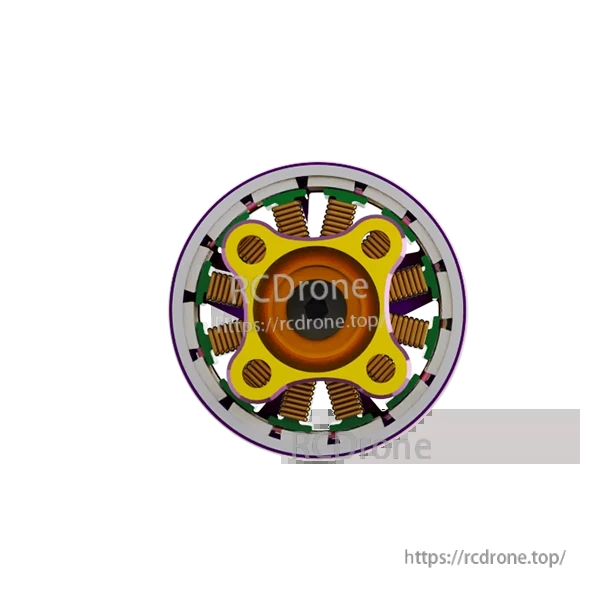

- 4× M3 Montagemuster (16 mm)
- 20AWG Silikonkabel, 150 mm
Technische Daten
| Serie | VCI Titan 2306 |
| KV-Optionen | 1850KV / 1950KV (24K) / 2600KV |
| Konfiguration | 12S14P |
| Magneten | N52SH Bogen |
| Statorgröße | Ø23×L6 mm |

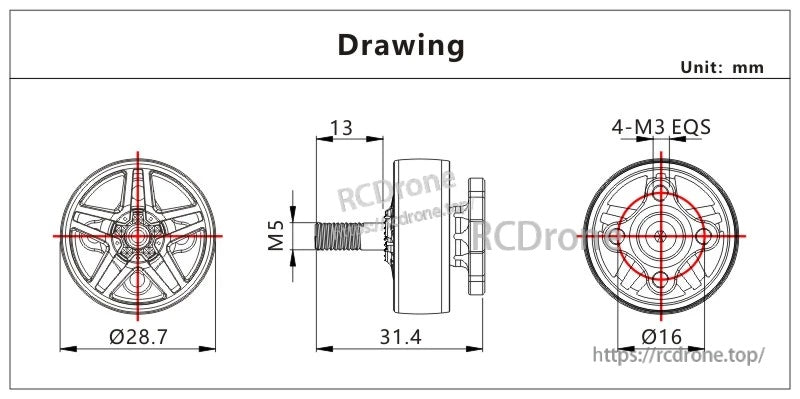

| Motorabmessungen | Ø28.7×31.4L mm |
| Welle | M5 |
| Wellenlänge | 13 mm |
| Montage | 4× M3, 16 mm Muster |
| Leitungsdraht | 20AWG, 150 mm (Silikondraht) |
Elektrisch (nach KV-Option)
| Modell | Nennspannung | Innenwiderstand | Leerlaufstrom (10V) | Spitzenstrom | Maximale Momentanleistung | Gewicht (inkl. Kabel) |
|---|---|---|---|---|---|---|
| VCI TITAN 2306-1850KV | 6S (24V) | 95mΩ | 0.7A | 30.18A | 724.32W | 32.35g |
| VCI 24K 2306-1950KV | 6S (24V) | 65mΩ | 0.8A | 39.77A | 954.48W | 33.11g |
| 2306-2600KV | 4S (16V) | 45mΩ | 1.2A | 44.09A | 705.44W | 32.1g |
Referenz-Testdaten (statisch)
Die folgenden Maximalwerte stammen aus den bereitgestellten statischen Testtabellen (Throttle 100%).
- 2306-1850KV @ 24V: bis zu 1386 g Schub (GF F3-3, 28.64A, 687.36W, 29366 U/min); bis zu 1383 g Schub (GF F4-3, 30.18A, 724.32W, 27841 U/min)
- 2306-1950KV @ 24V: bis zu 1657 g Schub (GF F4-3, 38.89A, 933.36W, 30116 U/min); bis zu 1634 g Schub (GF F3-3, 35.14A, 843.36W, 31744 U/min)

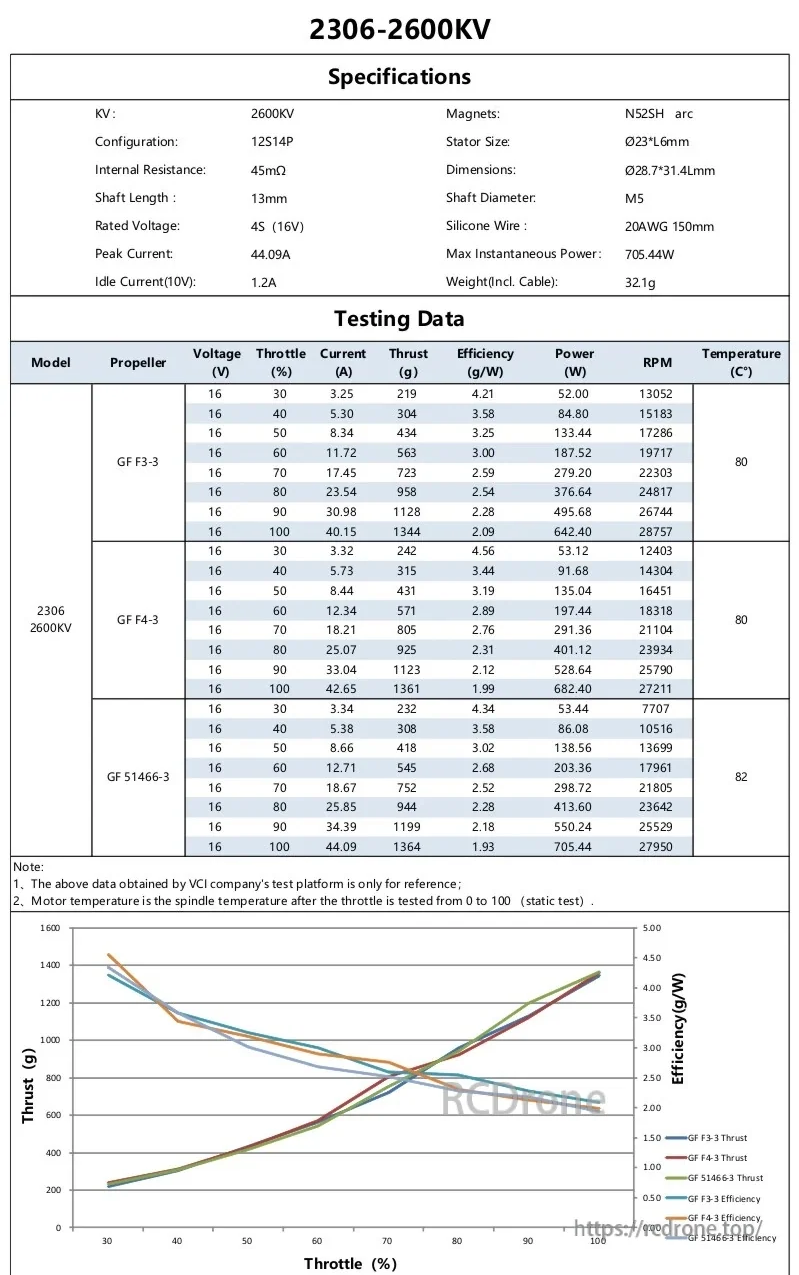

- 2306-2600KV @ 16V: bis zu 1364 g Schub (GF 51466-3, 44.09A, 705.44W, 27950 U/min); bis zu 1361 g Schub (GF F4-3, 42.65A, 682.40W, 27211 U/min)
Unterstützung
Für Bauanleitungen und Produktunterstützung kontaktieren Sie [email protected] or besuchen Sie https://rcdrone.top/.
Details

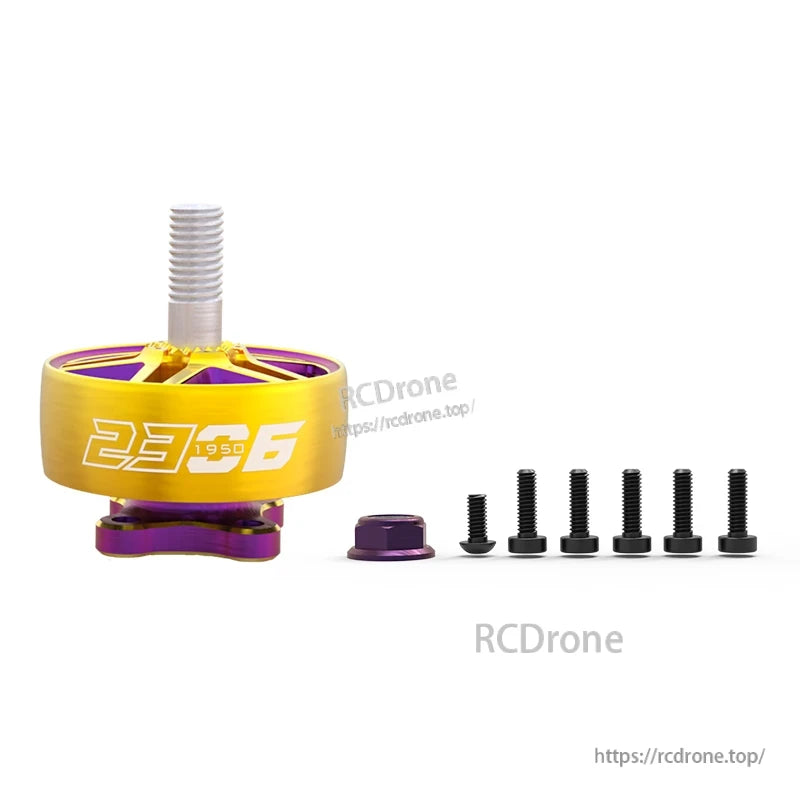

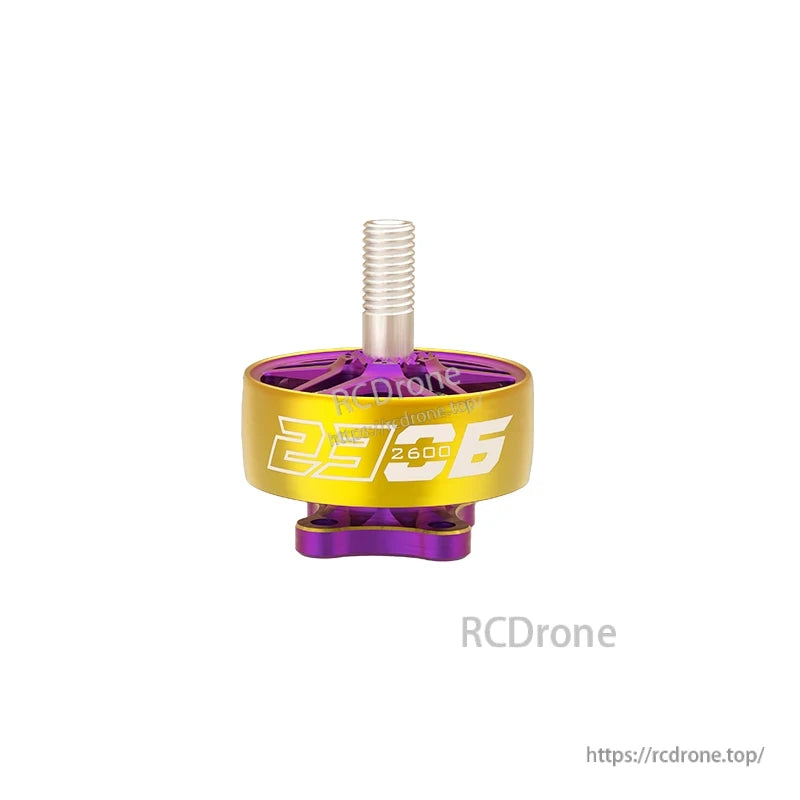

Kompakte 2306 Größe mit einer M5 Welle und einem 4×M3 (16 mm) Montagemuster für gängige FPV-Rahmen und Props.

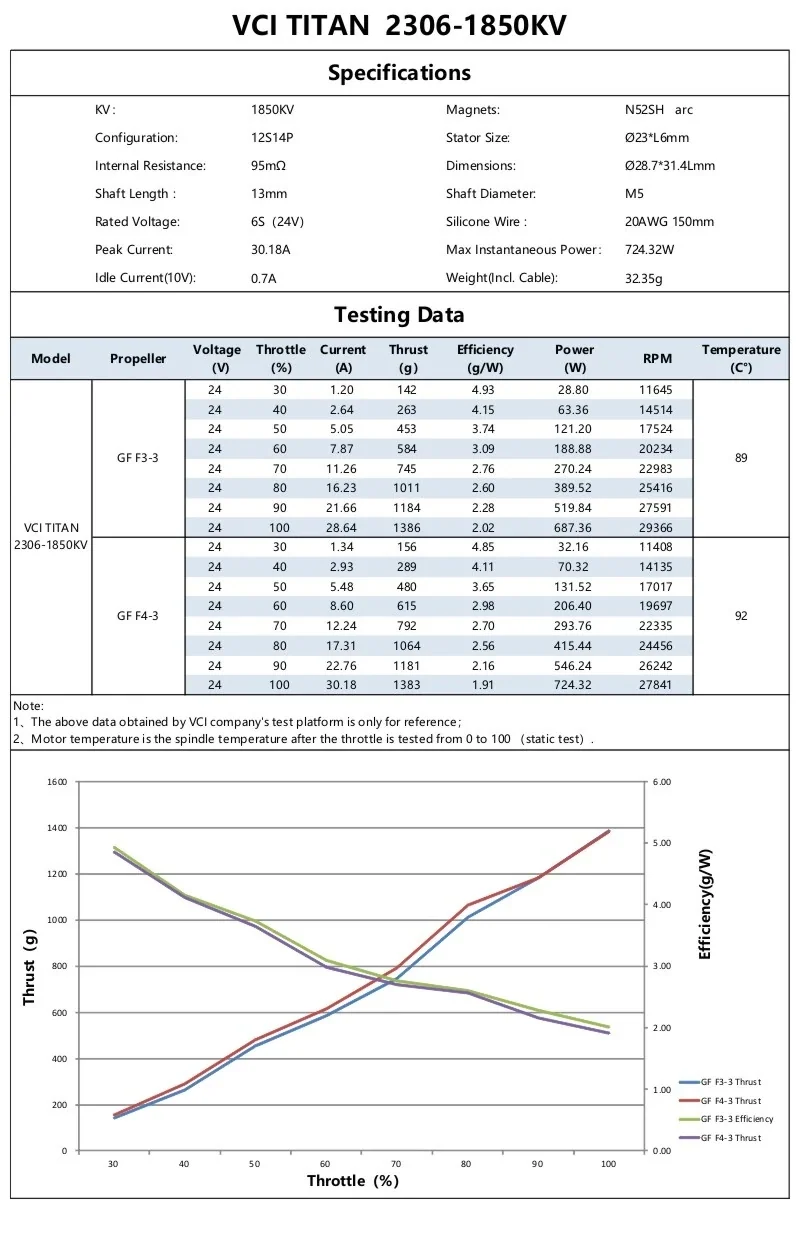

Statische Testdaten und wichtige elektrische Spezifikationen für die 2306-1850KV-Option helfen dabei, den Motor an Ihren 6S-Bau und die Propellerwahl anzupassen.

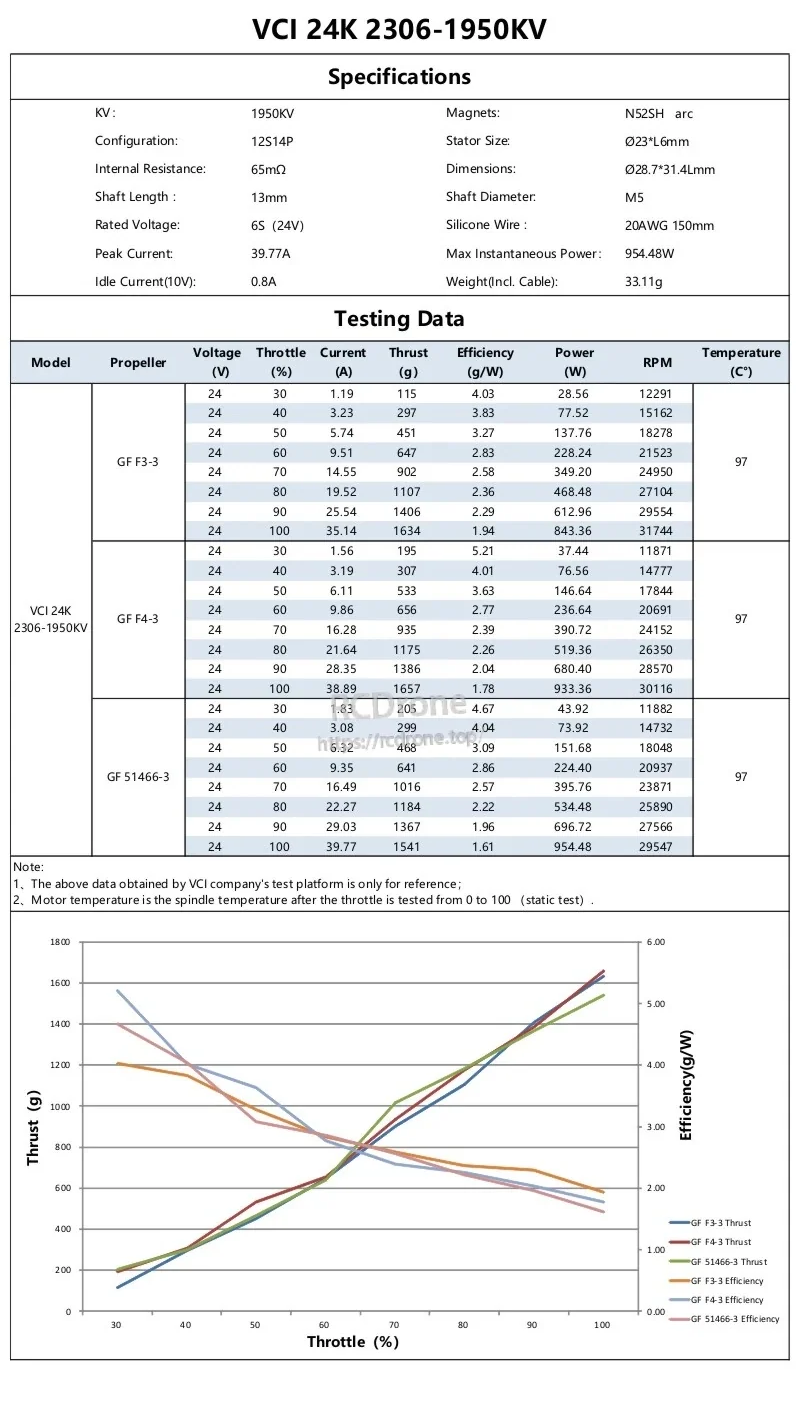

Die 24K 1950KV-Version enthält detaillierte Schub-, Strom- und RPM-Tabellen zur Optimierung der Effizienz und der Spitzenleistung.
