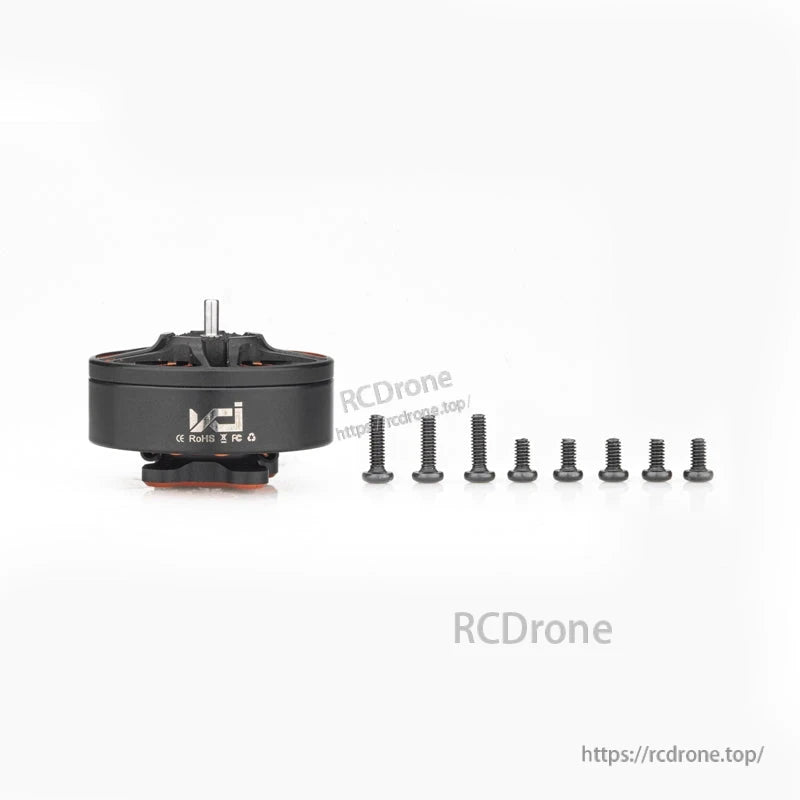

  • VCI SPARK 2005 motor with included mounting screws, plus CE and RoHS markings on housing
1 5

VCI SPARK 2005 Brushless Motor 1850KV/2150KV/2800KV für FPV Multirotor Drohnen-Bau

VCI SPARK 2005 Brushless Motor 1850KV/2150KV/2800KV für FPV Multirotor Drohnen-Bau

VCI

$28.40 USD
$28.40 USD
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
KV
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Vollständige Details anzeigen

Übersicht

VCI SPARK 2005 ist eine bürstenlose Motorserie, die in den Optionen 1850KV, 2150KV und 2800KV für RC-Multirotor-/FPV-Drohnen-Bauten angeboten wird. Die SPARK 2005-Plattform verwendet eine 12S14P-Konfiguration mit einem kompakten Stator von 20×5 mm und Motorabmessungen von 24,6×18,7 mm.

Hauptmerkmale

  • KV-Optionen: 1850KV / 2150KV / 2800KV
  • 12S14P-Konfiguration mit N52SH-Bogenmagneten
  • 6S (24V) Nennspannung (gemäß Spezifikationen)
  • 24AWG Silikonkabel, 100 mm Länge
  • Kompakte 2005 Statorgröße (Ø20×L5 mm)

Technische Daten

Parameter SPARK 2005-1850KV SPARK 2005-2150KV SPARK 2005-2800KV
KV 1850KV 2150KV 2800KV
Konfiguration 12S14P 12S14P 12S14P
Magneten N52SH-Bogen N52SH-Bogen N52SH-Bogen
Statorgröße Ø20*L5mm Ø20*L5mm Ø20*L5mm
Abmessungen Ø24.6*L18.7mm Ø24.6*L18.7mm Ø24.6*L18.7mm
Schaftlänge 3.5mm 3.5mm 3.5mm
Schaftdurchmesser Ø1.5mm Ø1.5mm Ø1.5mm
Innenwiderstand 160mΩ 104mΩ 70mΩ
Nennspannung 6S (24V) 6S (24V) 6S (24V)
Spitzenstrom 18.43A 20.34A 31.84A
Leerlaufstrom (10V) 0.5A 0.6A 1.0A
Siliconkabel 24AWG 100mm 24AWG 100mm 24AWG 100mm
Max. Momentanleistung 442.32W 488.16W 509.44W
Gewicht (inkl. Kabel) 19g 18.5g 18.7g

Montage / Zeichnung (Einheit: mm)

  • Motordurchmesser: Ø24.6
  • Motorlänge: 18.7
  • Montagelöcher: 2-M2 EQS und 4-M2 EQS
  • Zusätzliche Abmessungen angegeben: Ø12, Ø5, Ø3, 3.5

Leistungsprüfdaten (Referenz)

  • SPARK 2005-1850KV @ 24V, Propeller GF D90-5: max. Schub 821 g @ 18.43 A, 442.32 W, 31588 U/min; Temperatur 71°C
  • SPARK 2005-2150KV @ 24V, Propeller GF D90-3: max. Schub 964 g @ 20.34 A, 488.16 W, 36363 U/min; Temperatur 74°C
  • SPARK 2005-2800KV @ 16V:
    • GF D90-3: max. Schub 769 g @ 22.62 A, 361.92 W, 35882 U/min; Temperatur 68°C
    • GF D90-5: max. Schub 861 g @ 29.69 A, 475.04 W, 31445 U/min; Temperatur 78°C
    • GF 5125-3: max. Schub 1137 g @ 31.84 A, 509.44 W, 29868 U/min; Temperatur 94°C

Testdaten werden zur Referenz bereitgestellt. Temperaturwerte beziehen sich auf die Spindeltemperatur nach statischen Drosseltests von 0 bis 100.

Anwendungen

  • FPV-Multirotor- und benutzerdefinierte Drohnenbauprojekte, die einen kompakten 2005-Klasse bürstenlosen Motor benötigen
  • Leichte RC-Flugzeuge/Robotik-Antriebsprojekte, bei denen die KV-Auswahl (1850KV/2150KV/2800KV) erforderlich ist

Für Auswahl- und Kompatibilitätsfragen (KV-Wahl, Propelleranpassung und Stromversorgungseinrichtung) kontaktieren Sie [email protected] or besuchen Sie https://rcdrone.top/.

Details

VCI SPARK 2005 brushless motor mounting drawing with 24.6 mm diameter, 18.7 mm length, and M2 hole pattern

Kompakter Motor mit einem Gehäuse von 24,6×18,7 mm und einem Standard-M2-Montagemuster für 2005-Klasse FPV-Bauten.

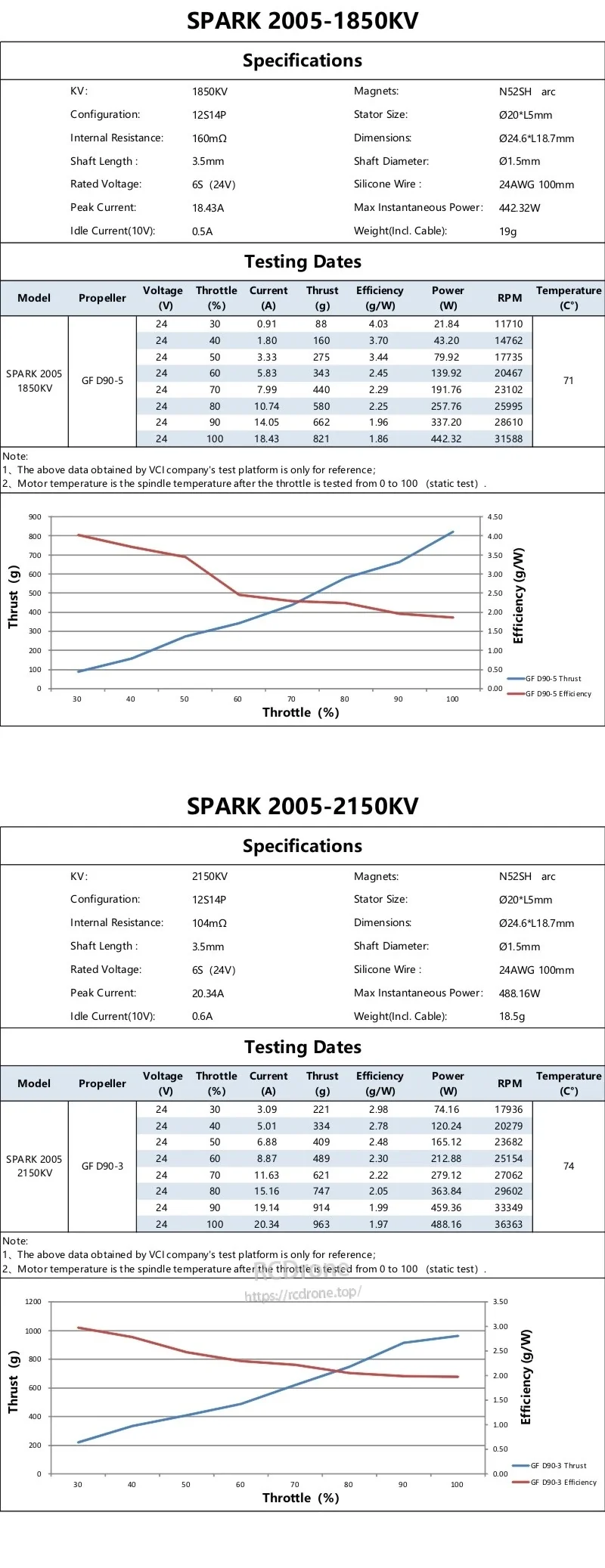

SPARK 2005 1850KV and 2150KV specification tables with performance test data and thrust/current charts

Schnellreferenzspezifikationen und Testergebnisse für die 1850KV- und 2150KV-Optionen, um die Propellerwahl und die Stromversorgungseinrichtung zu unterstützen.

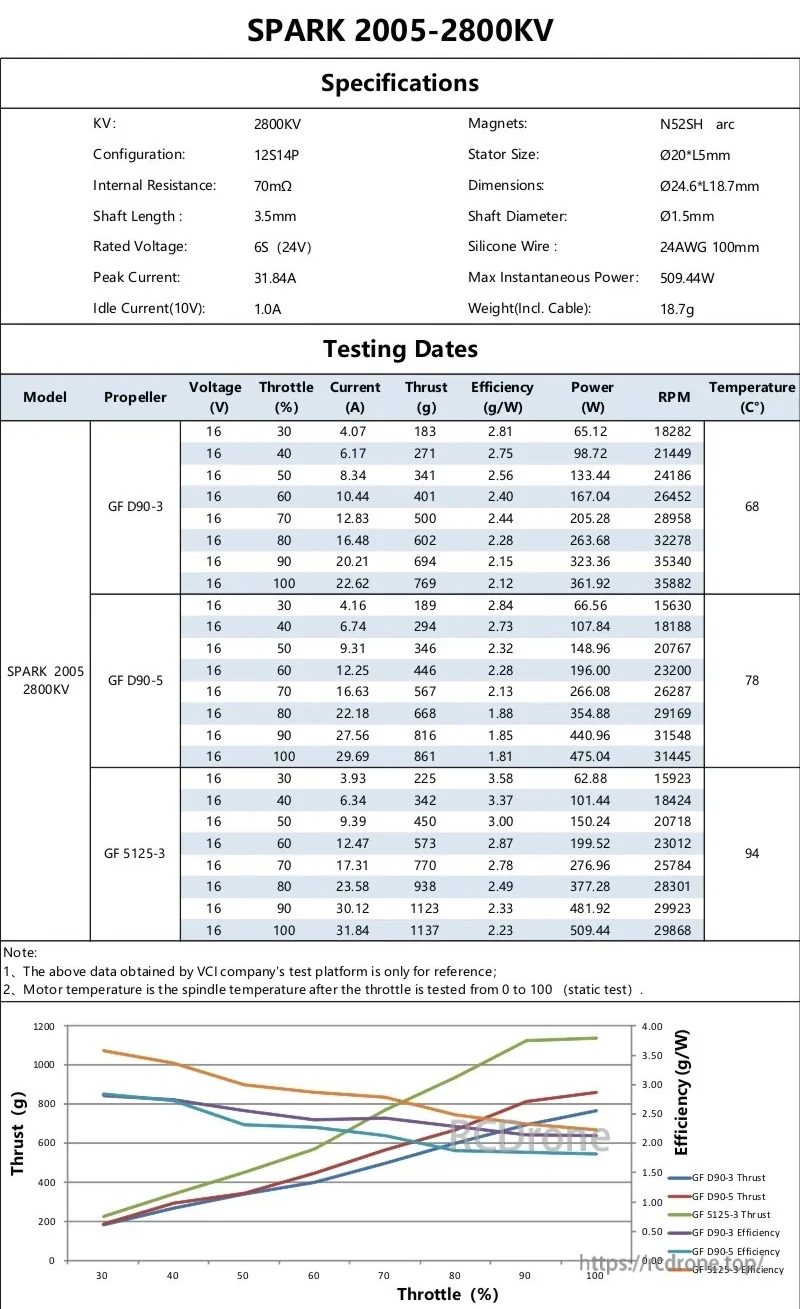

SPARK 2005 2800KV specifications and testing table with thrust, efficiency, RPM, and temperature graph

2800KV-Leistungsdaten umfassen Schub, Stromaufnahme, U/min und Temperaturtrends über die Drosselbereiche.
