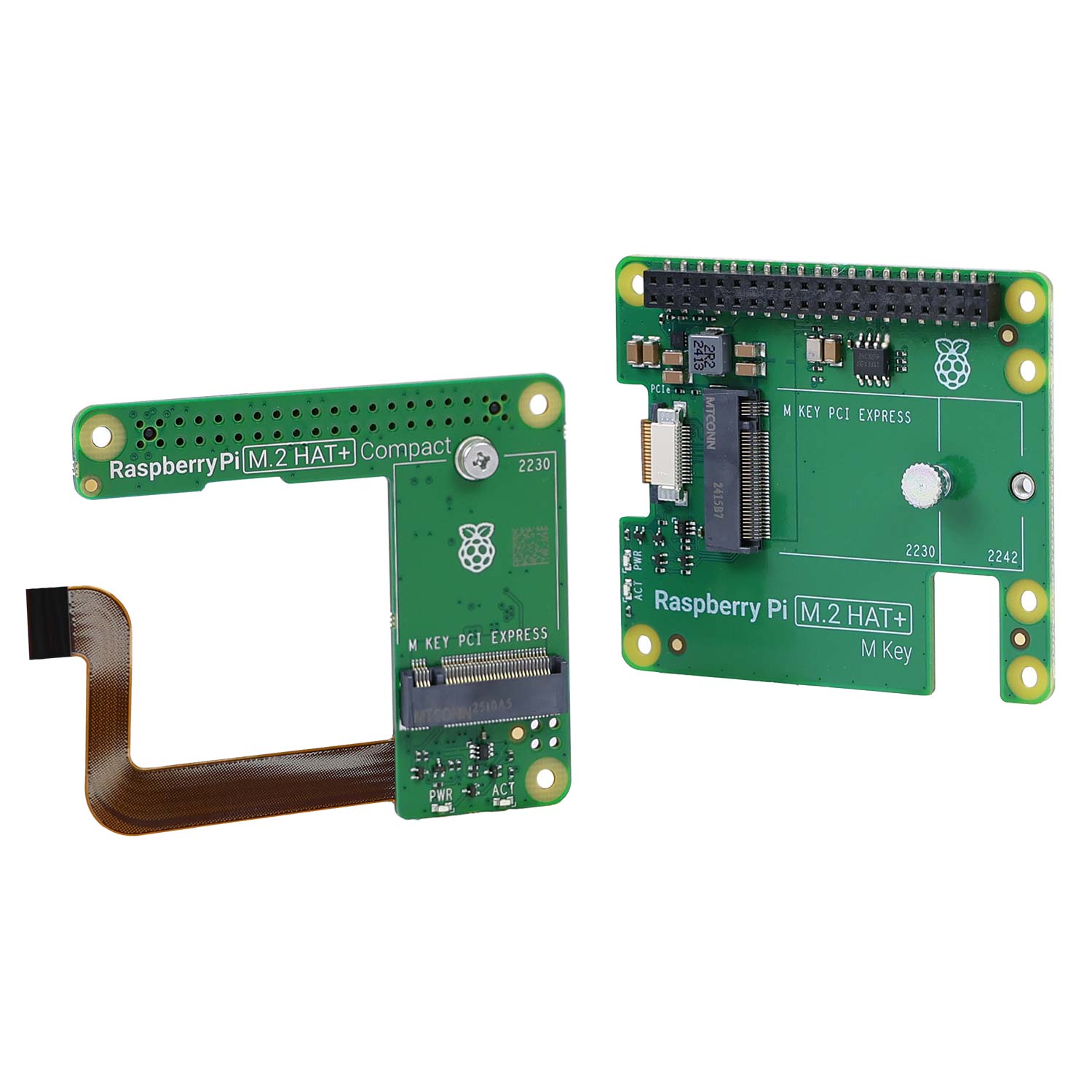

Raspberry Pi 5 Offizielles M.2 HAT+ M Key PCIe zu NVMe SSD Erweiterungsboard (2230/2242, 3A, LEDs)

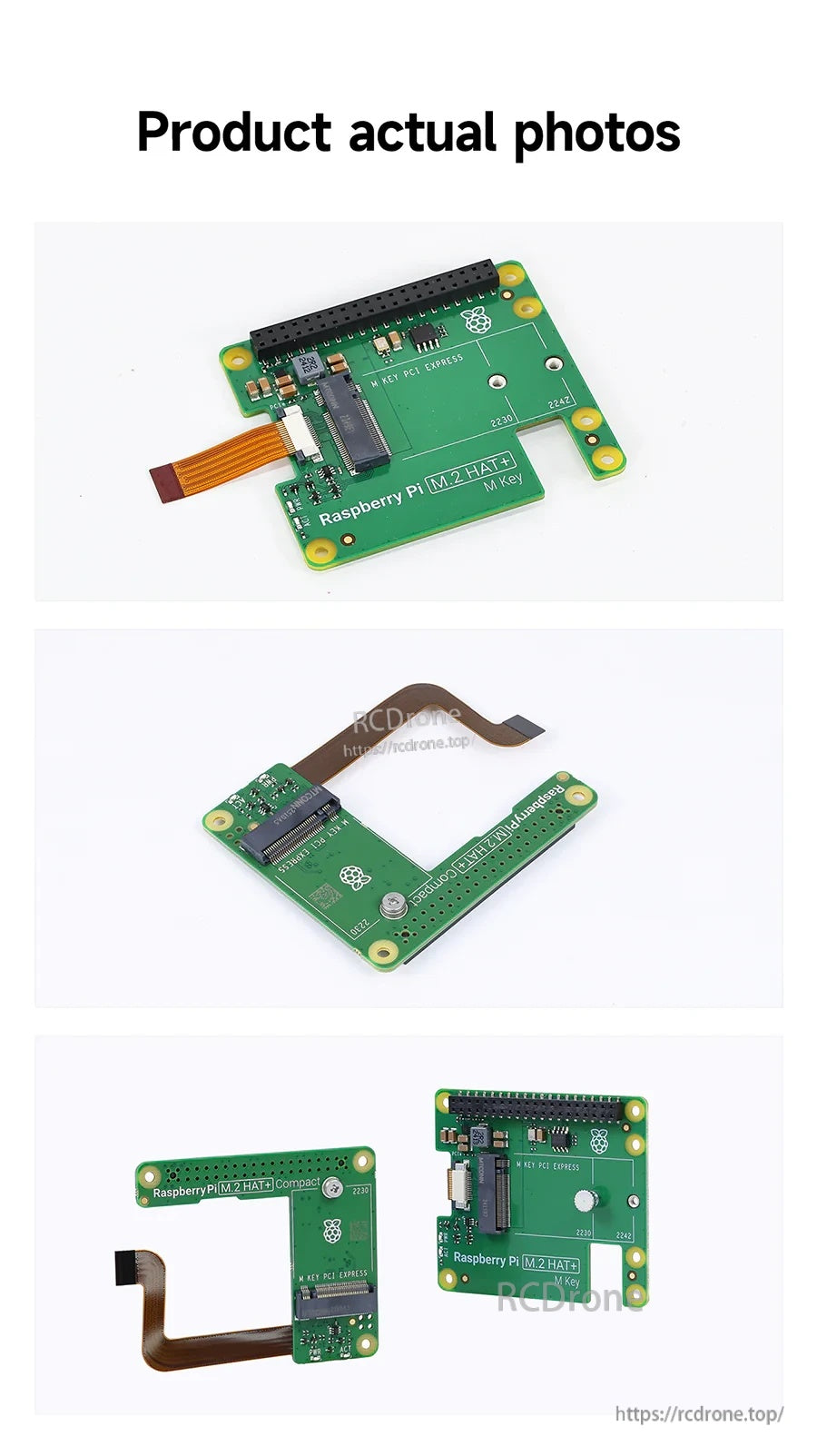

Übersicht

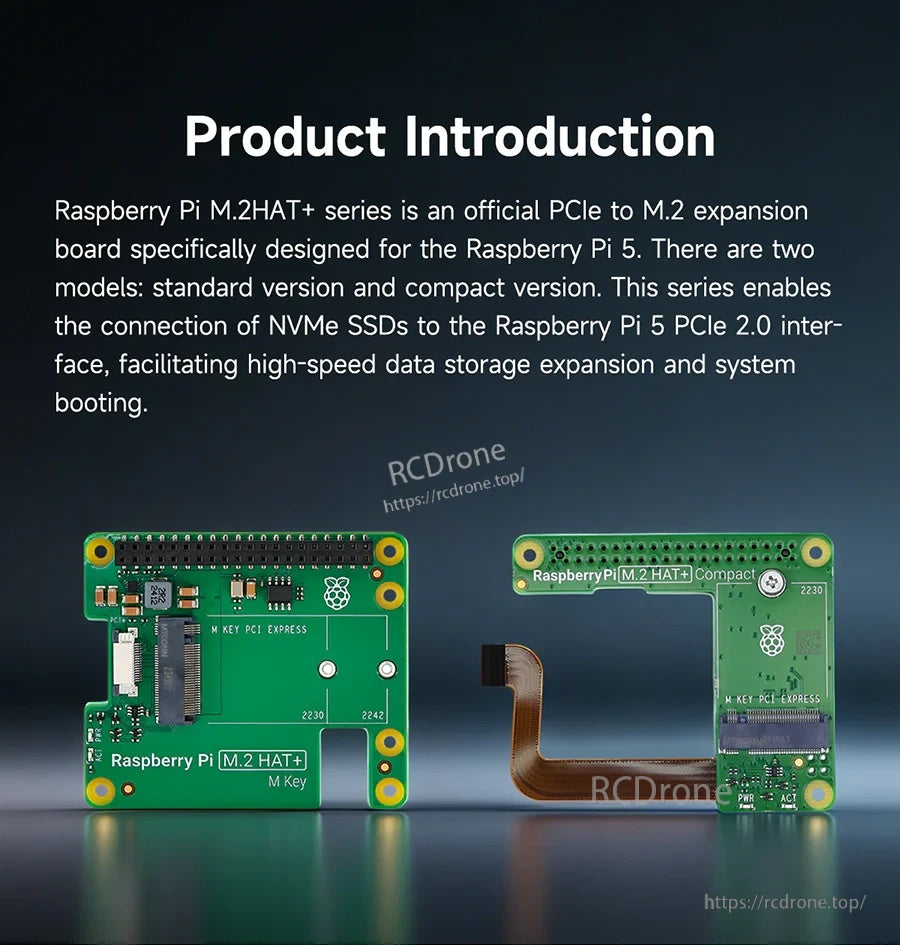

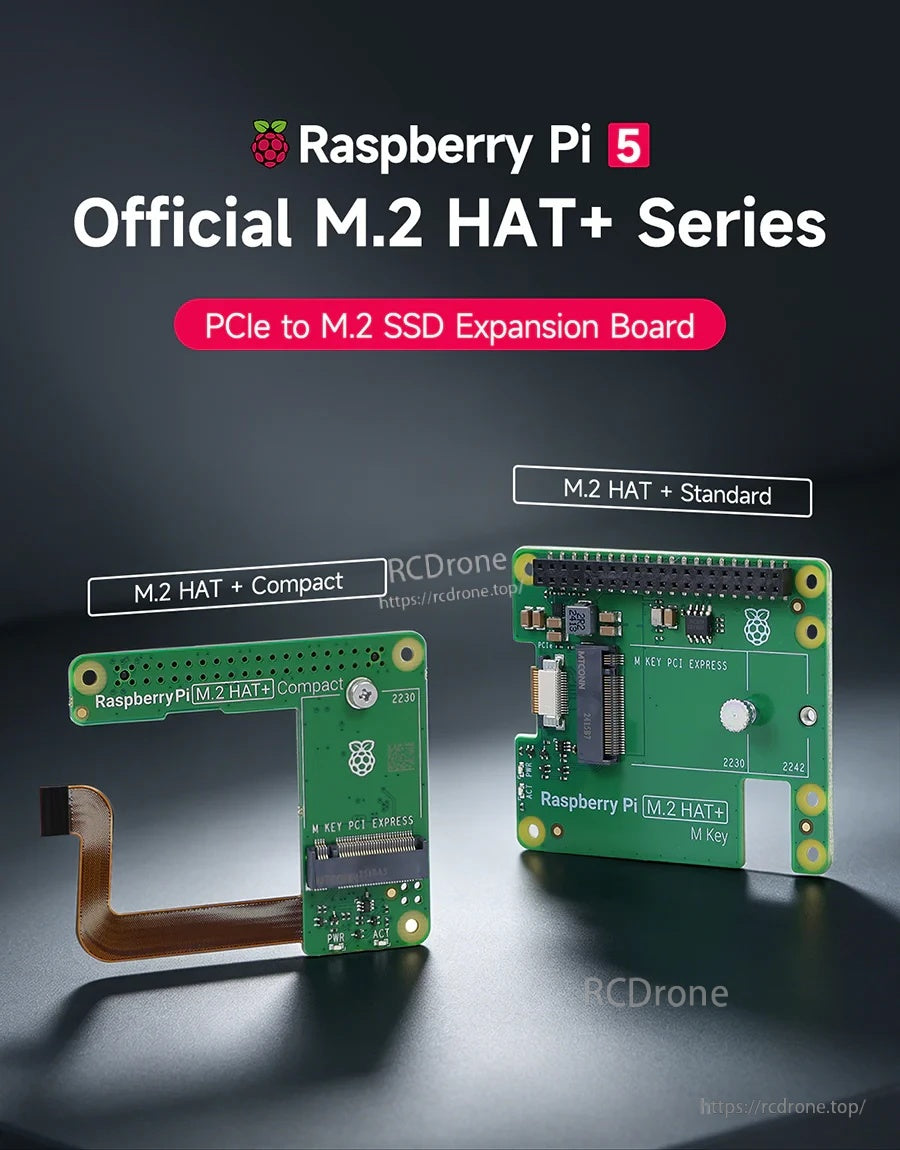

Die Raspberry Pi 5 Official M.2 HAT+ Serie ist eine PCIe-zu-M.2 SSD-Erweiterungsplatine, die für den Raspberry Pi 5 entwickelt wurde. Sie verbindet M.2-Peripheriegeräte wie NVMe-Laufwerke und andere PCIe-Zubehörteile mit der PCIe-Schnittstelle des Raspberry Pi 5, indem sie den Raspberry Pi 5 PCIe-Anschluss in einen einzelnen M.2 M Key Edge-Anschluss umwandelt. Sie folgt der Raspberry Pi HAT+ Spezifikation und enthält ein On-Board-EEPROM, um die HAT-ID und Produktinformationen zu speichern, was die automatische Erkennung im Raspberry Pi OS unterstützt.

Hauptmerkmale

• Einspurige PCIe 2.0 Schnittstelle (500 MB/s maximale Übertragungsrate)
• Unterstützt Gen2/Gen3-Modus (angegeben für den M.2 NVMe-Protokoll-Anwendungsfall)
• Unterstützt Geräte mit M.2 M Key Edge-Anschluss (PCIe / NVMe SSD Anwendungsfall)

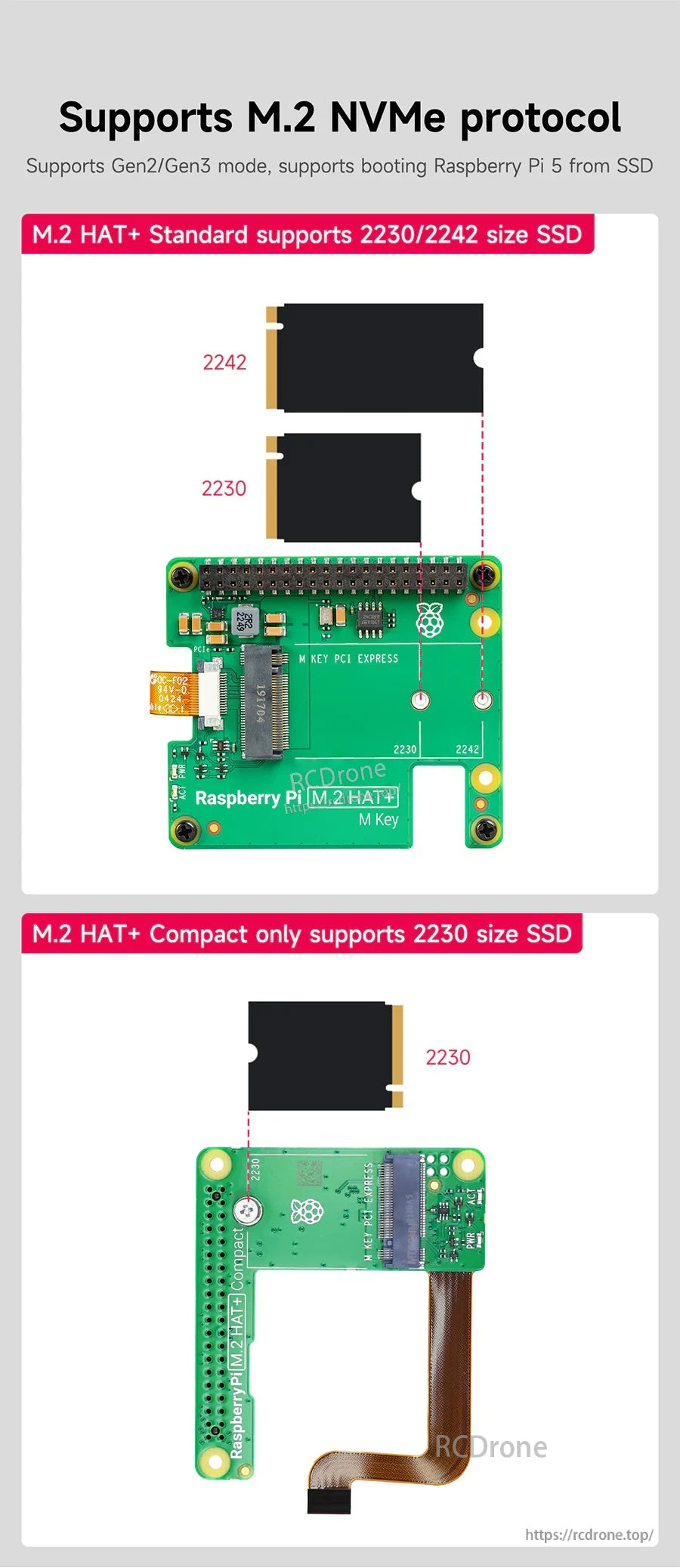

• Unterstützung für SSD-Formfaktor:

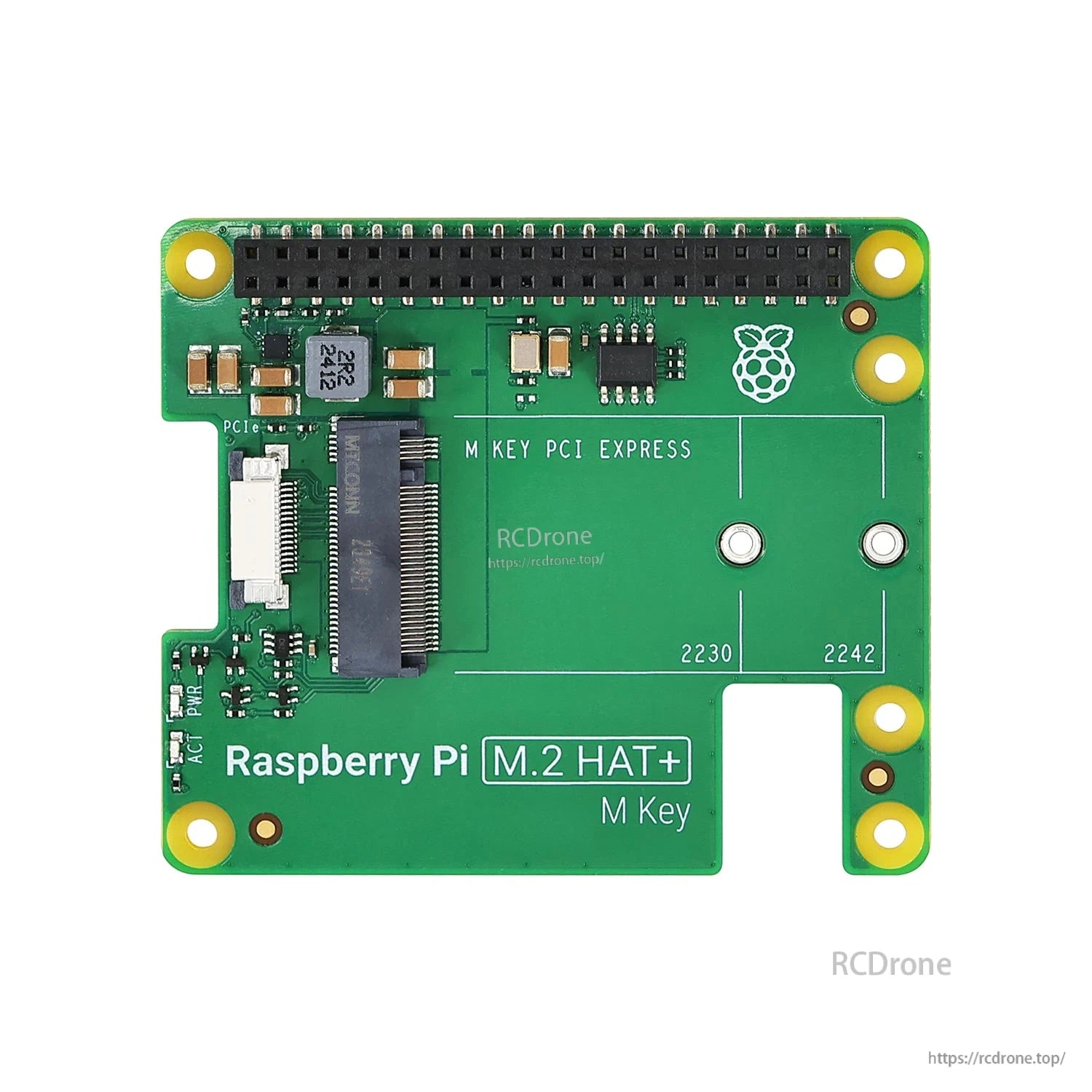

  • M.2 HAT+ Standard: 2230 / 2242

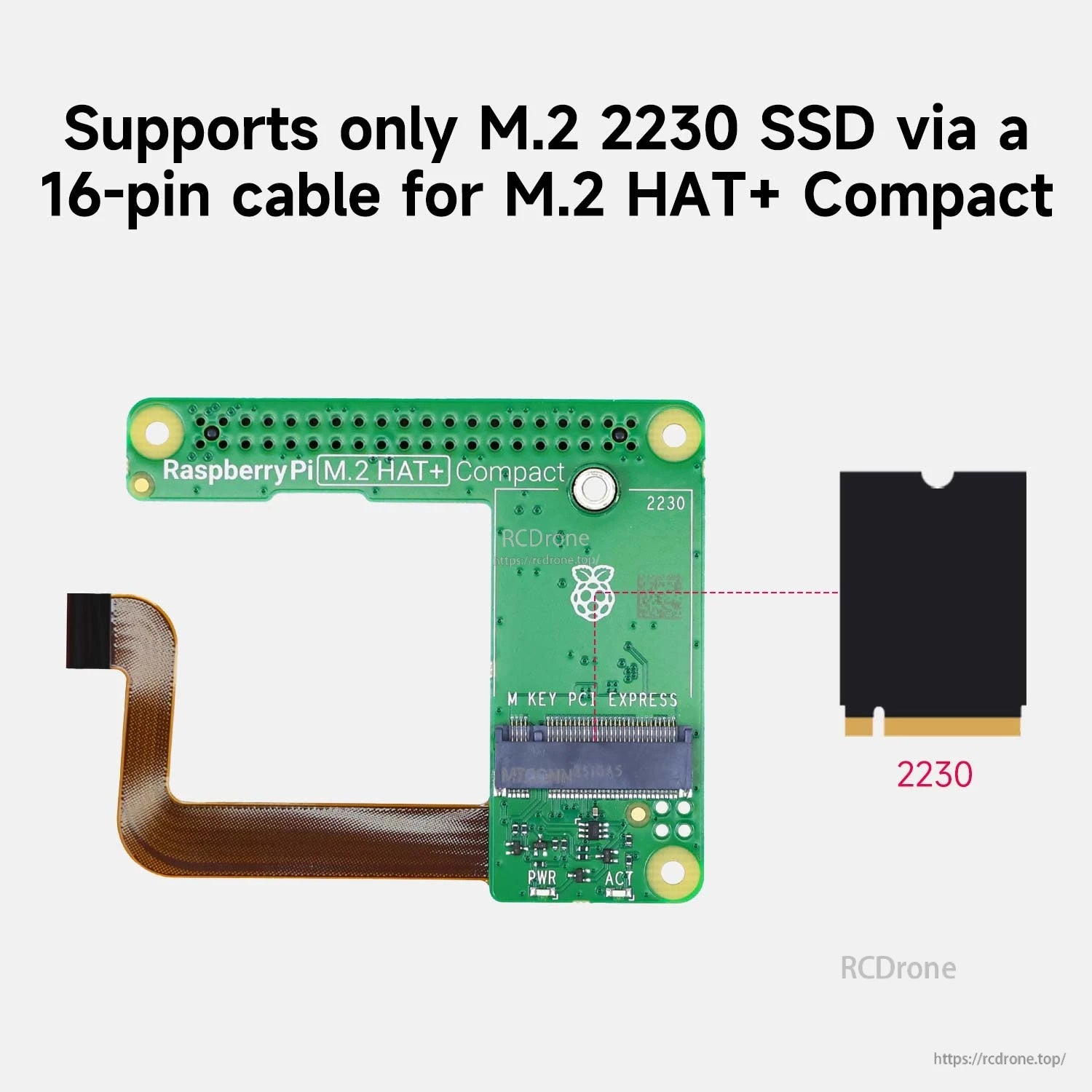

  • M.2 HAT+ Kompakt: nur 2230
• Versorgt angeschlossene M. mit bis zu 3A.2 Geräte

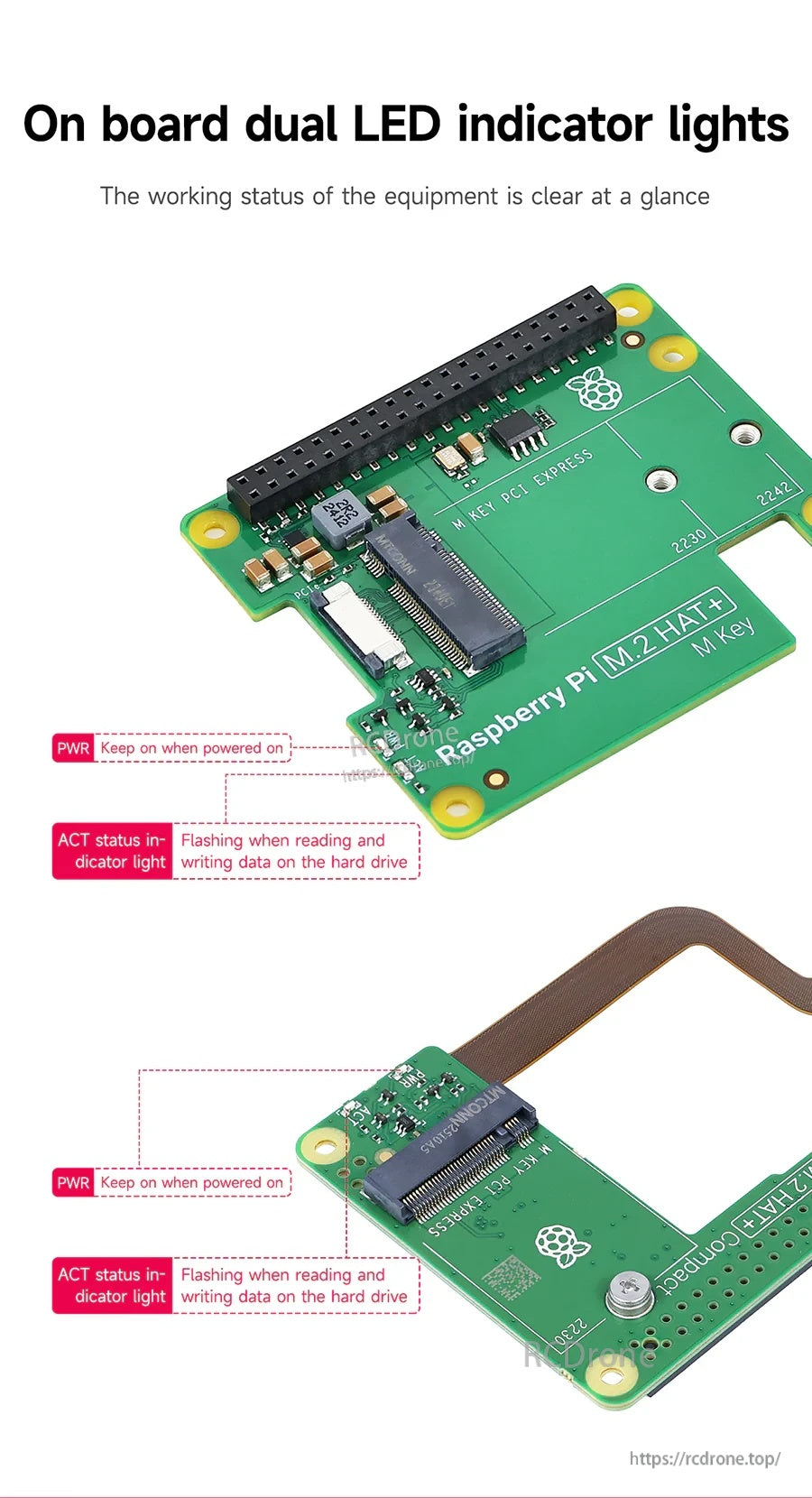

• On-board Dual-LED-Anzeigen:
  • PWR: bleibt an, wenn eingeschaltet
  • ACT-Statusanzeige: blinkt beim Lesen und Schreiben von Daten auf der Festplatte
• Aktives Kühlmodul kann installiert werden (nur für die Standardversion)
• Unterstützung für Stapelung mit Raspberry Pi 5
• Vergoldeter Anti-Oxidationsprozess
• Kompatibel mit HAT+ Standards

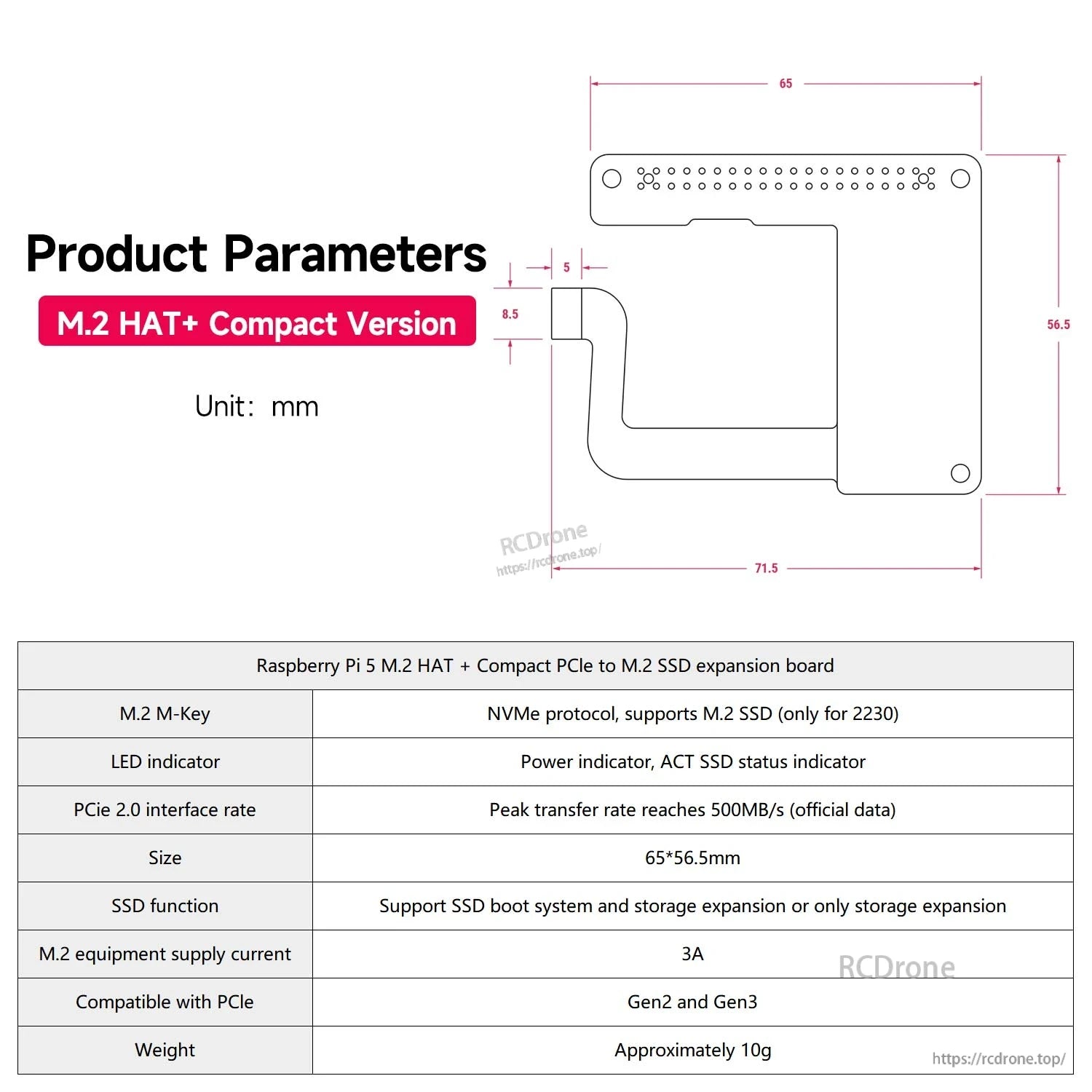

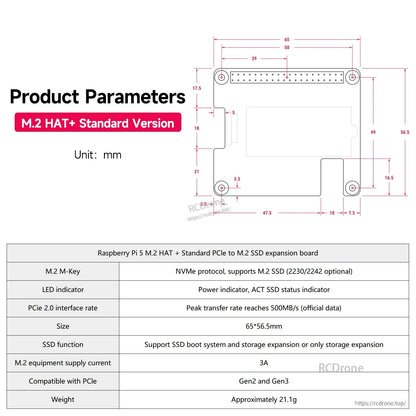

Spezifikationen

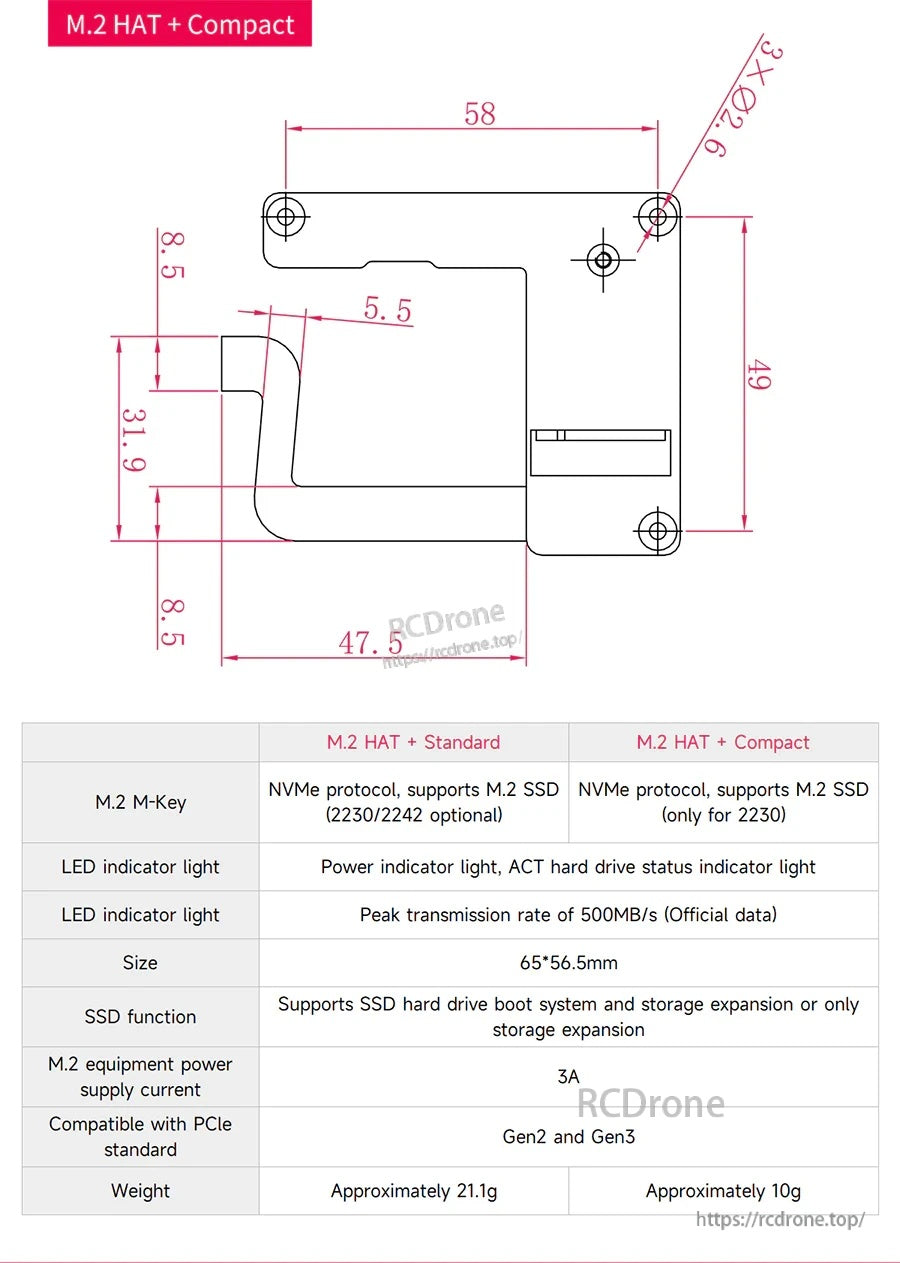

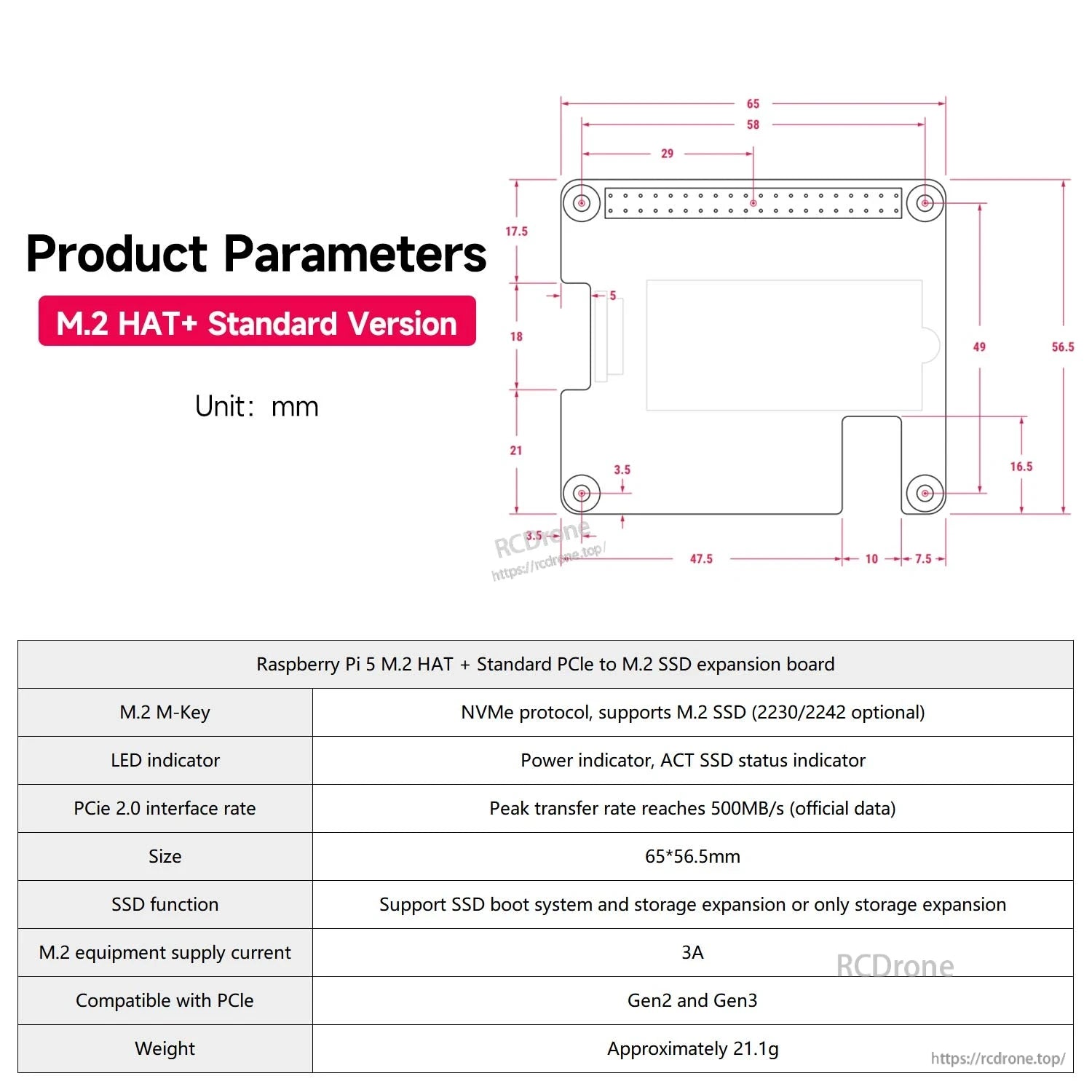

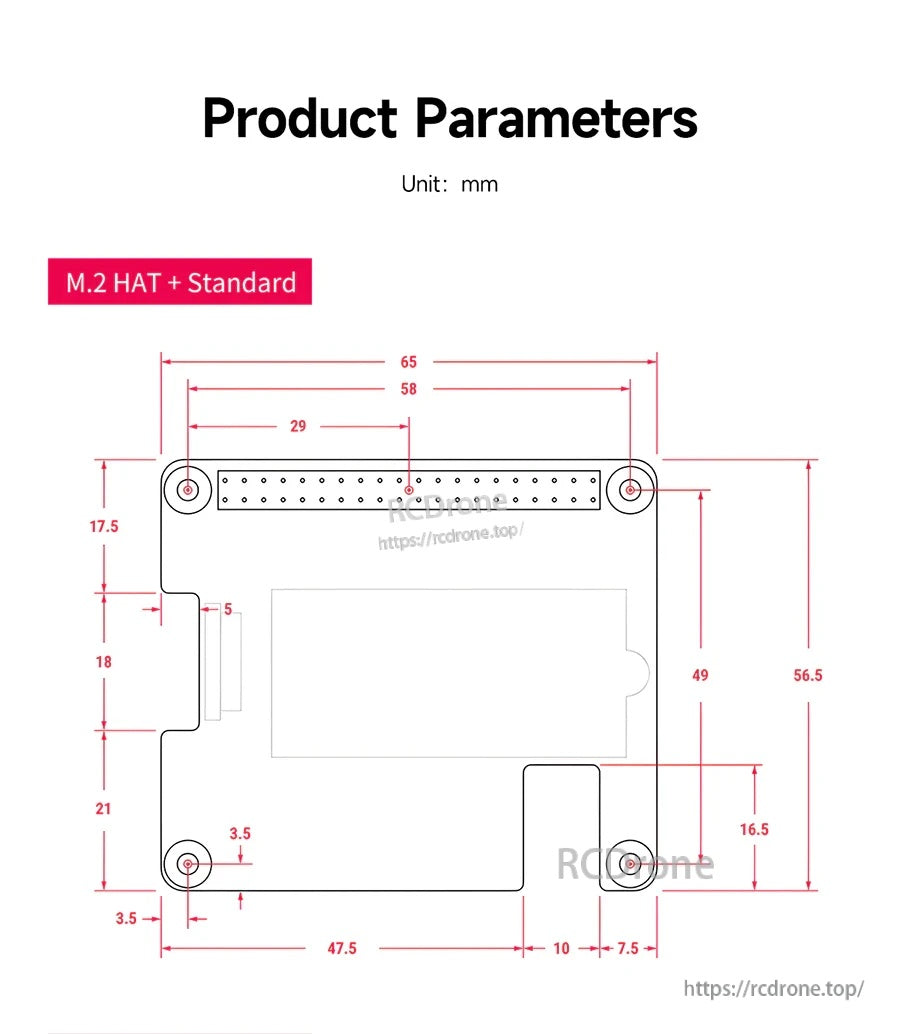

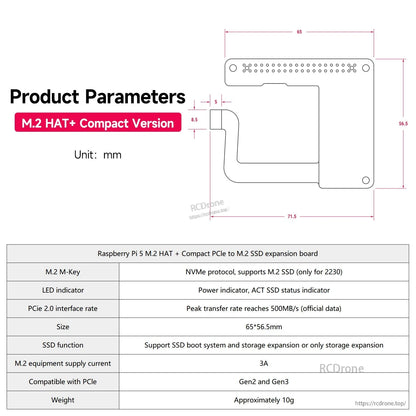

Mechanische Abmessungen (M.2 HAT+ Standard; Einheit: mm)

Kompatibilitätsnotizen

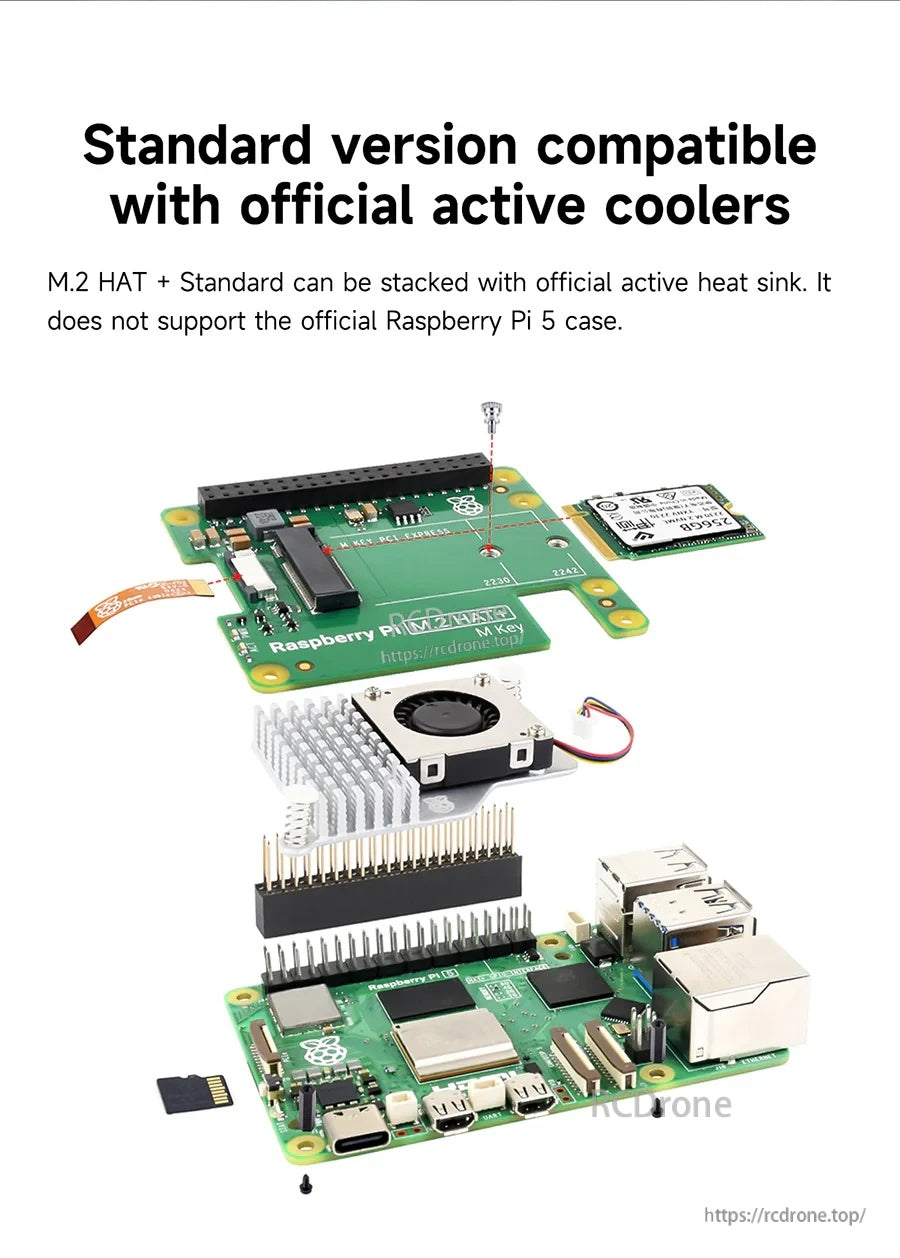

• Standard-Kit: unterstützt 2230/2242 SSDs und den offiziellen Active Cooler; es unterstützt nicht das offizielle Raspberry Pi 5 Gehäuse.
• Kompakt-Kit: unterstützt 2230 SSDs und das offizielle Raspberry Pi 5 Gehäuse; es unterstützt nicht den Raspberry Pi 5 aktiven Kühlkörper.
• Die mitgelieferten Gewindebolzen bieten Platz, um den Raspberry Pi Active Cooler unter einem M.2 HAT+ zu montieren.
• Die Verwendung im Raspberry Pi Gehäuse für Raspberry Pi 5 erfordert das Entfernen des Deckels und des mitgelieferten Lüfters.

Für Hilfe bei der Auswahl der Standard- vs. Kompaktversion für einen bestimmten Raspberry Pi 5 Aufbau, kontaktieren Sie [email protected] or besuchen Sie https://rcdrone.top/.

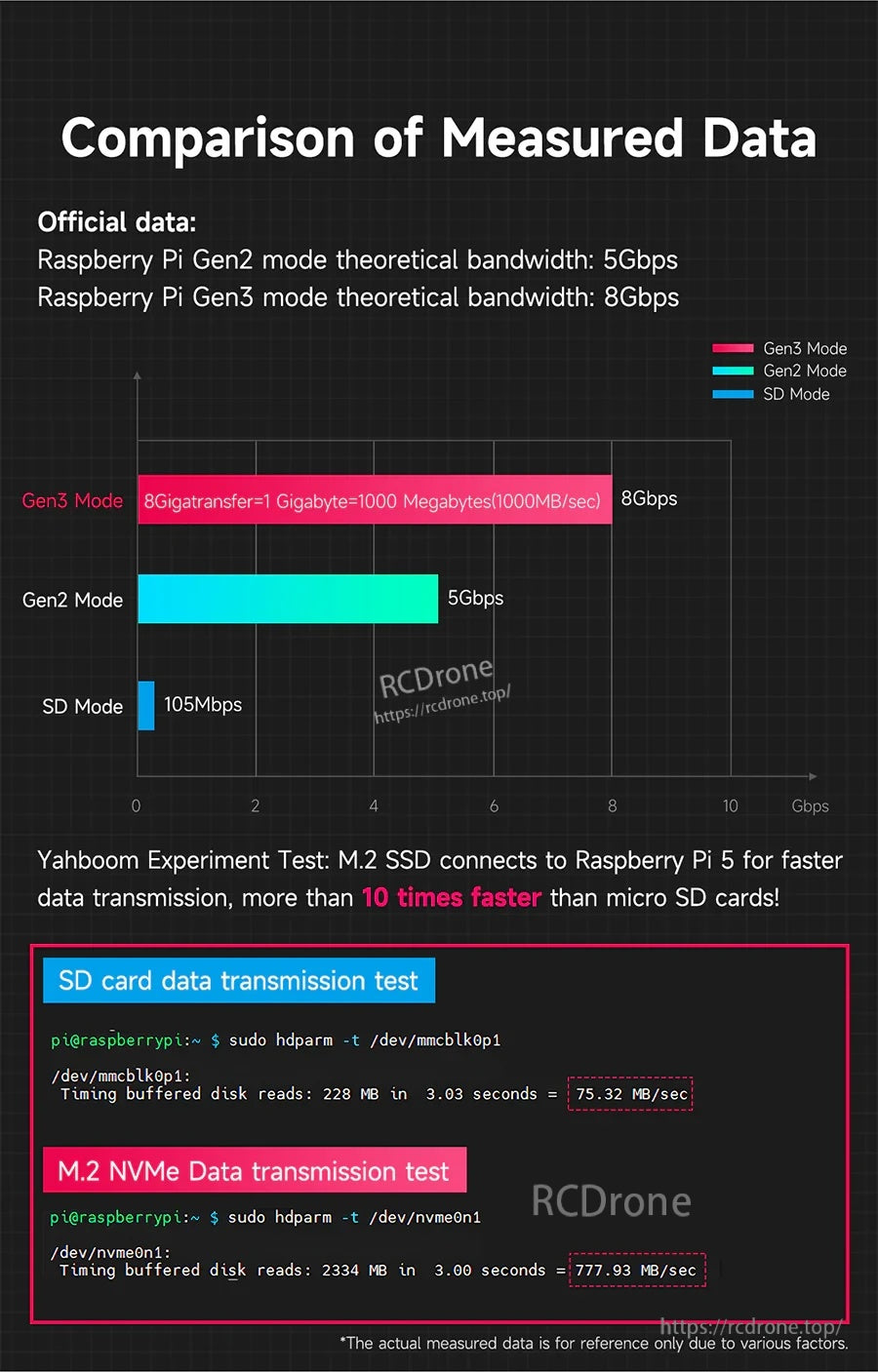

Referenzleistungsdaten (wie bereitgestellt)

• Offizielle Daten: Raspberry Pi Gen2 Modus theoretische Bandbreite: 5Gbps; Raspberry Pi Gen3 Modus theoretische Bandbreite: 8Gbps
• Hinweis angezeigt: 8Gigatransfer = 1 Gigabyte = 1000 Megabyte (1000MB/sec)
• SD-Modus: 105Mbps
• Beispiel Testergebnis:
  • SD-Karten-Datenübertragungstest: 75,32 MB/sec
  • M.2 NVMe Datenübertragungstest: 777,93 MB/sec
• Die tatsächlich gemessenen Daten dienen nur als Referenz aufgrund verschiedener Faktoren.

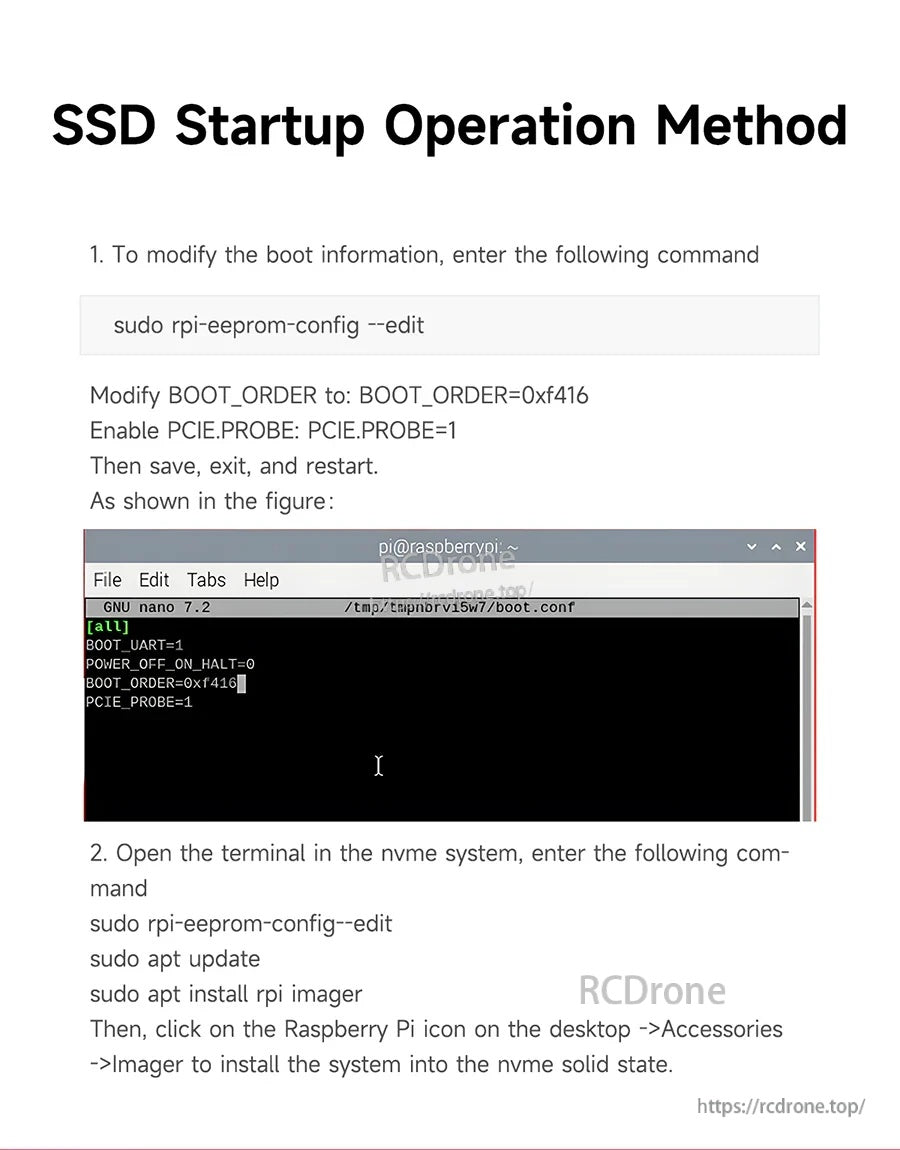

SSD-Startbetriebsverfahren (Referenz)

1. Um die Startinformationen zu ändern, geben Sie den folgenden Befehl ein:
   sudo rpi-eeprom-config --edit
   Ändern Sie BOOT_ORDER zu: BOOT_ORDER=0xf416
   Aktivieren PCIE.PROBE: PCIE.PROBE=1
   Dann speichern, beenden und neu starten.
2. Öffnen Sie das Terminal im NVMe-System und geben Sie den folgenden Befehl ein:
   sudo rpi-eeprom-config --edit
sudo apt update
sudo apt install rpi imager
   Klicken Sie dann auf das Raspberry Pi-Symbol auf dem Desktop -> Zubehör -> Imager, um das System auf die NVMe-SSD zu installieren.

Handbücher / Tutorial

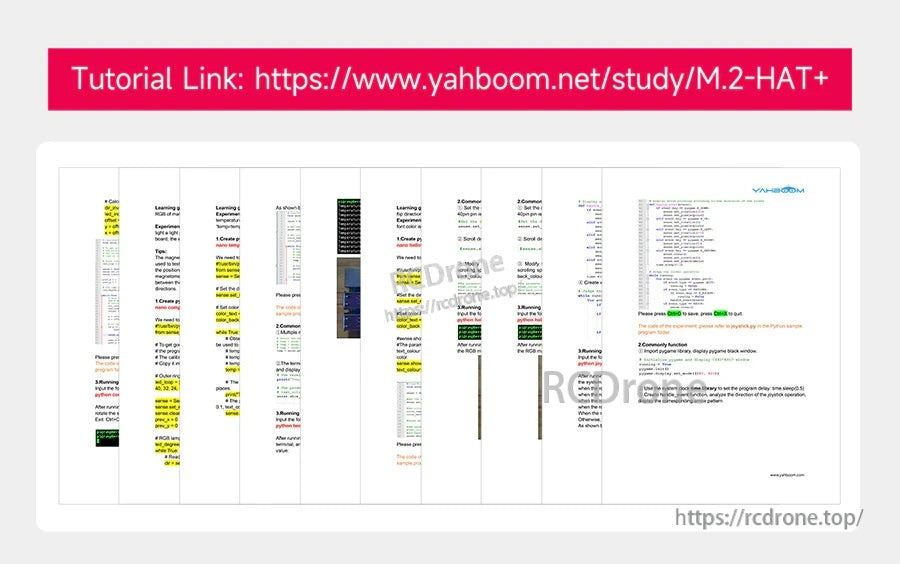

Tutorial-Link: https://www.yahboom.net/study/M.2-HAT+

Details

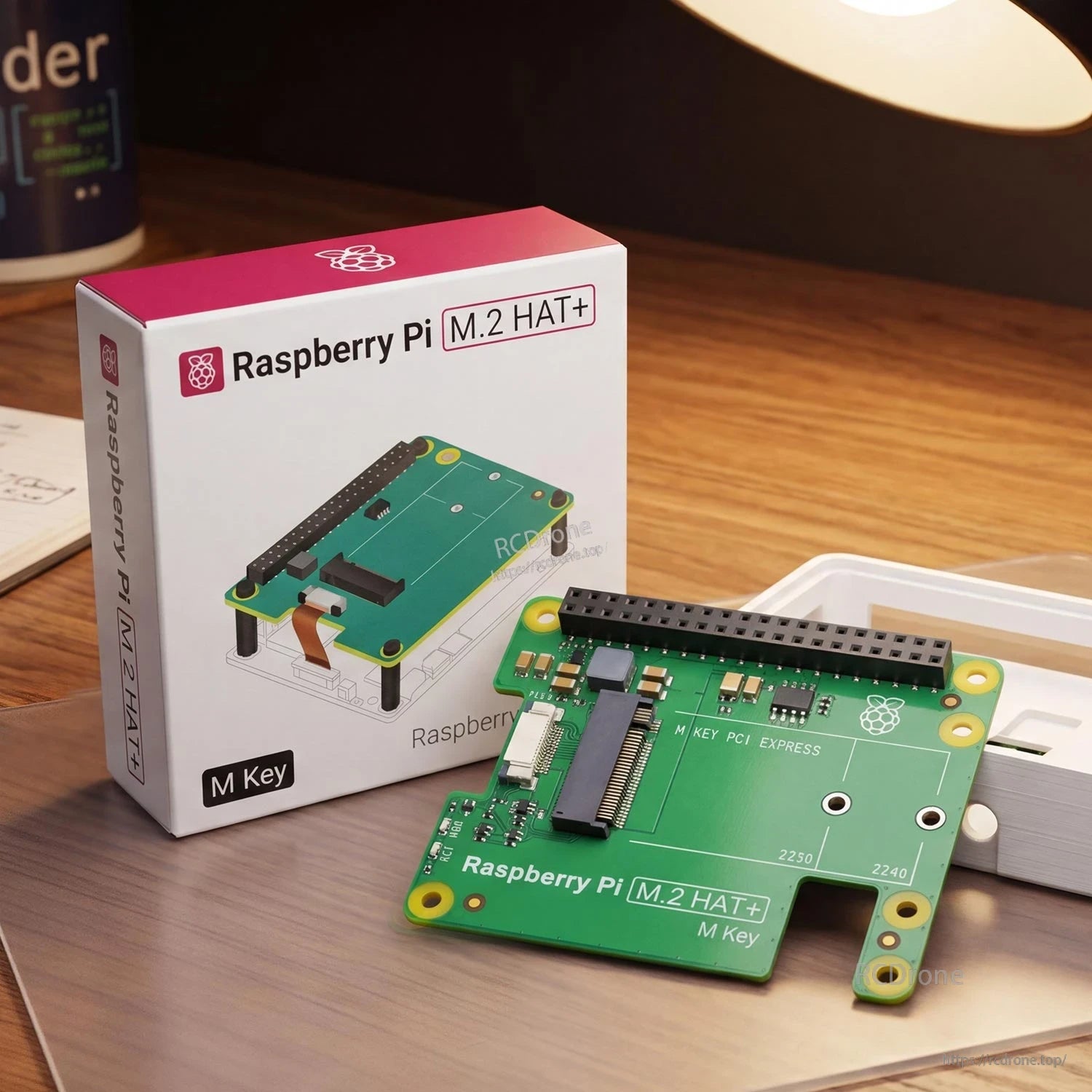

Fügen Sie dem Raspberry Pi 5 mit dem offiziellen M.2 HAT+ (M‑Key) in Standard- oder Kompaktform schnellen NVMe-Speicher hinzu.

Das HAT+-konforme Design unterstützt PCIe NVMe-Speicher, Stapelbarkeit und eine vergoldete Anti-Oxidations-Beschichtung.

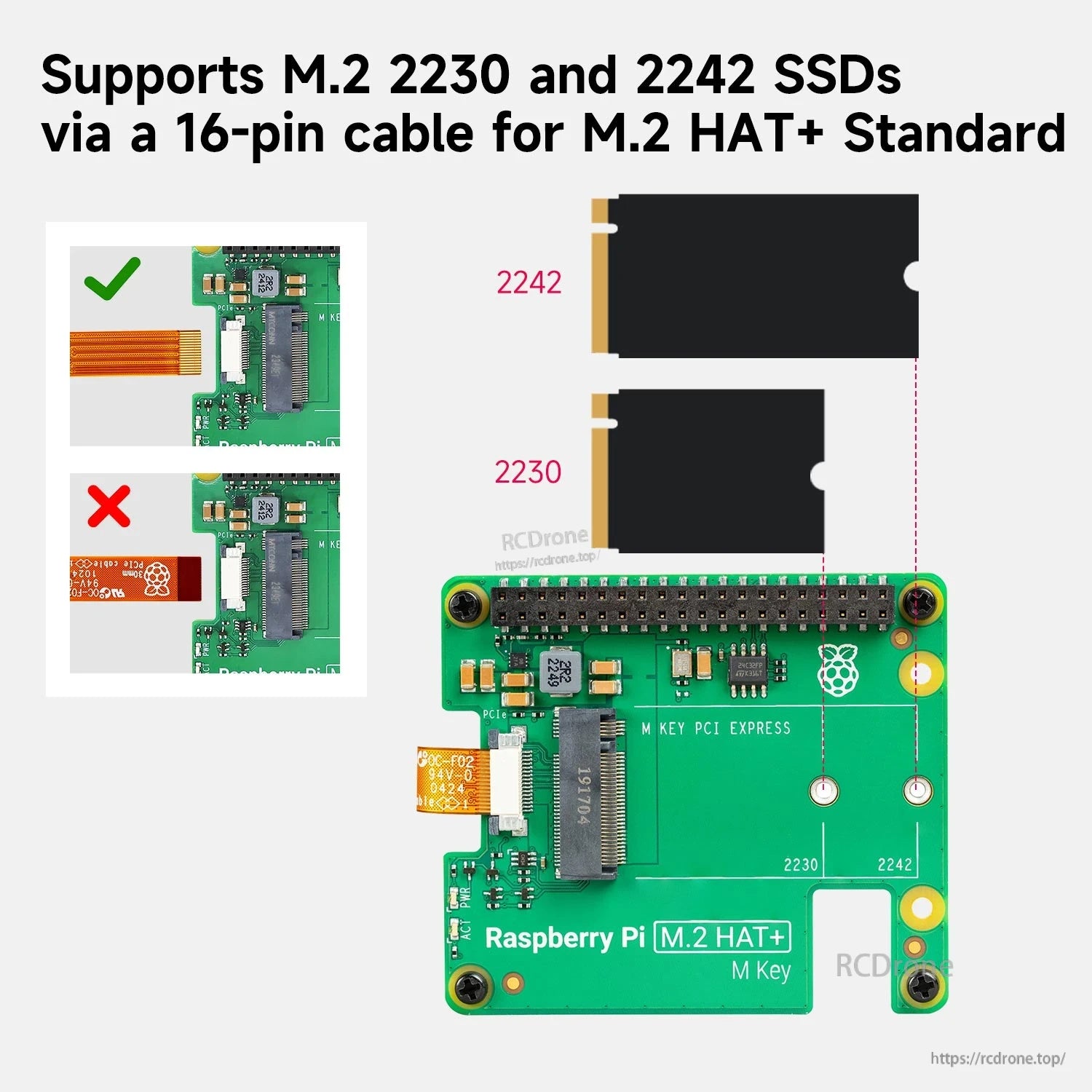

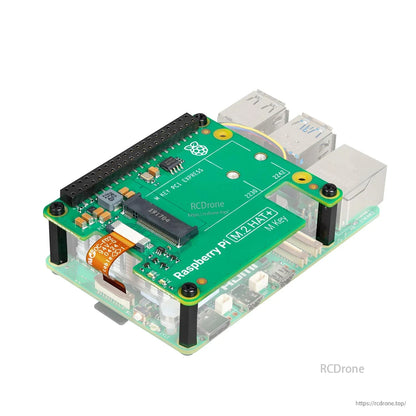

Das Standard-Kit unterstützt 2230/2242 NVMe-SSDs und bietet Platz für den offiziellen aktiven Kühler unter der Platine.

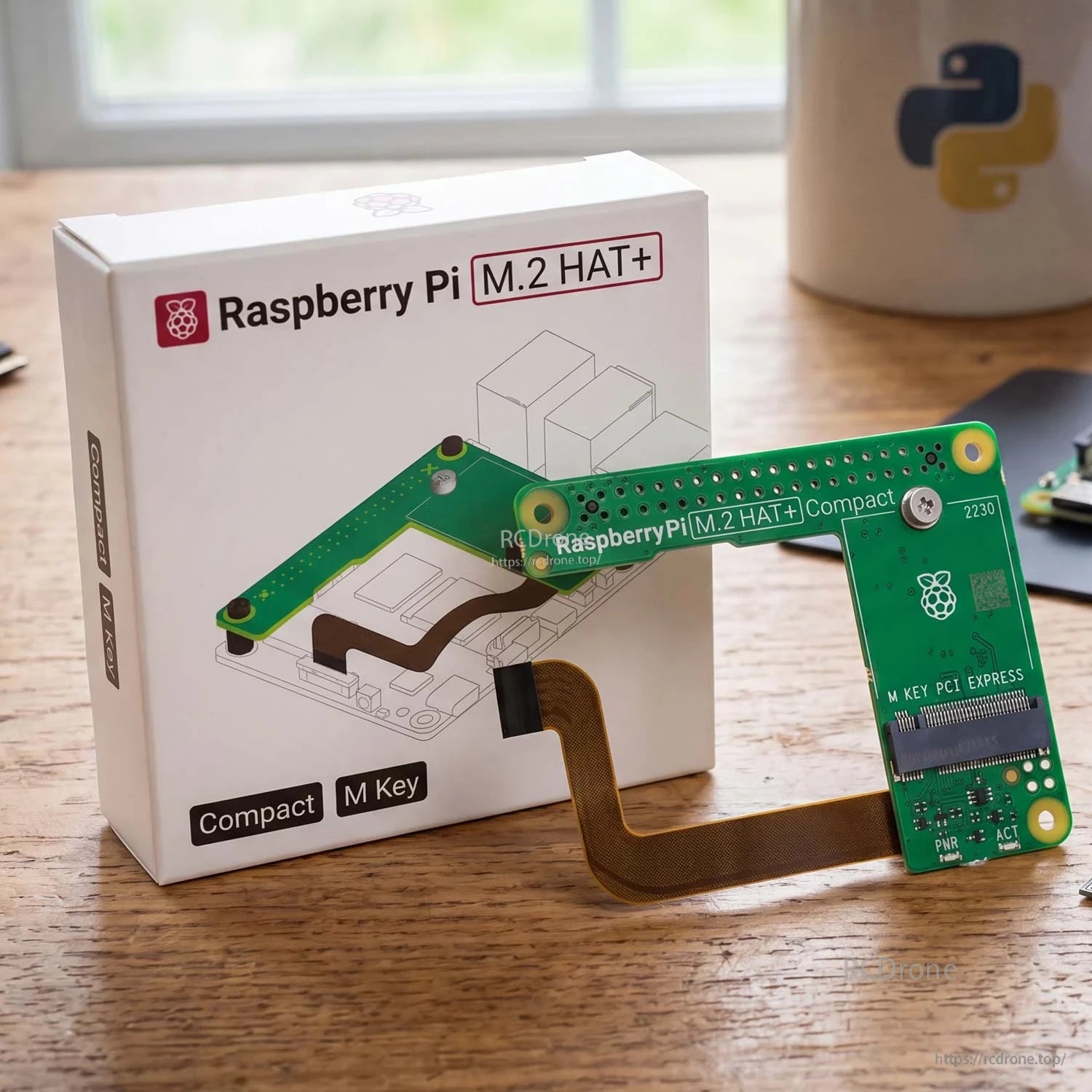

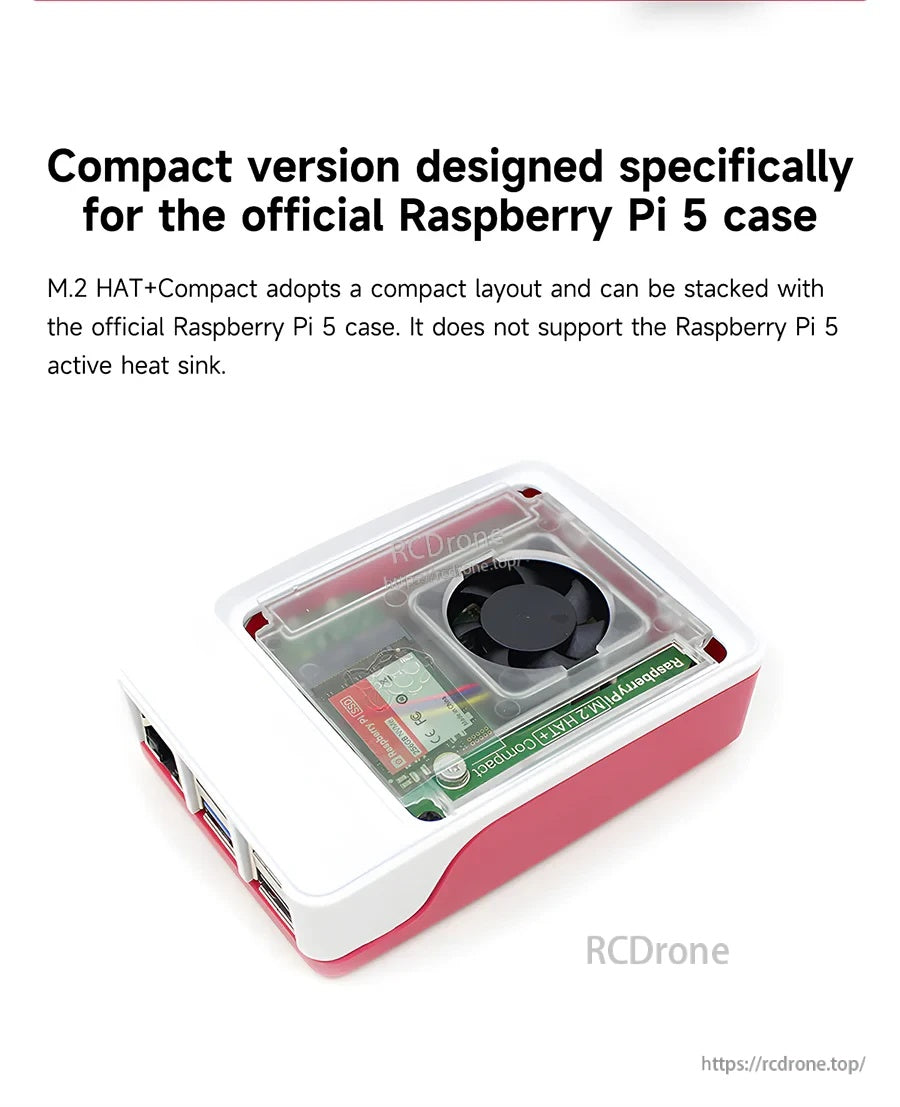

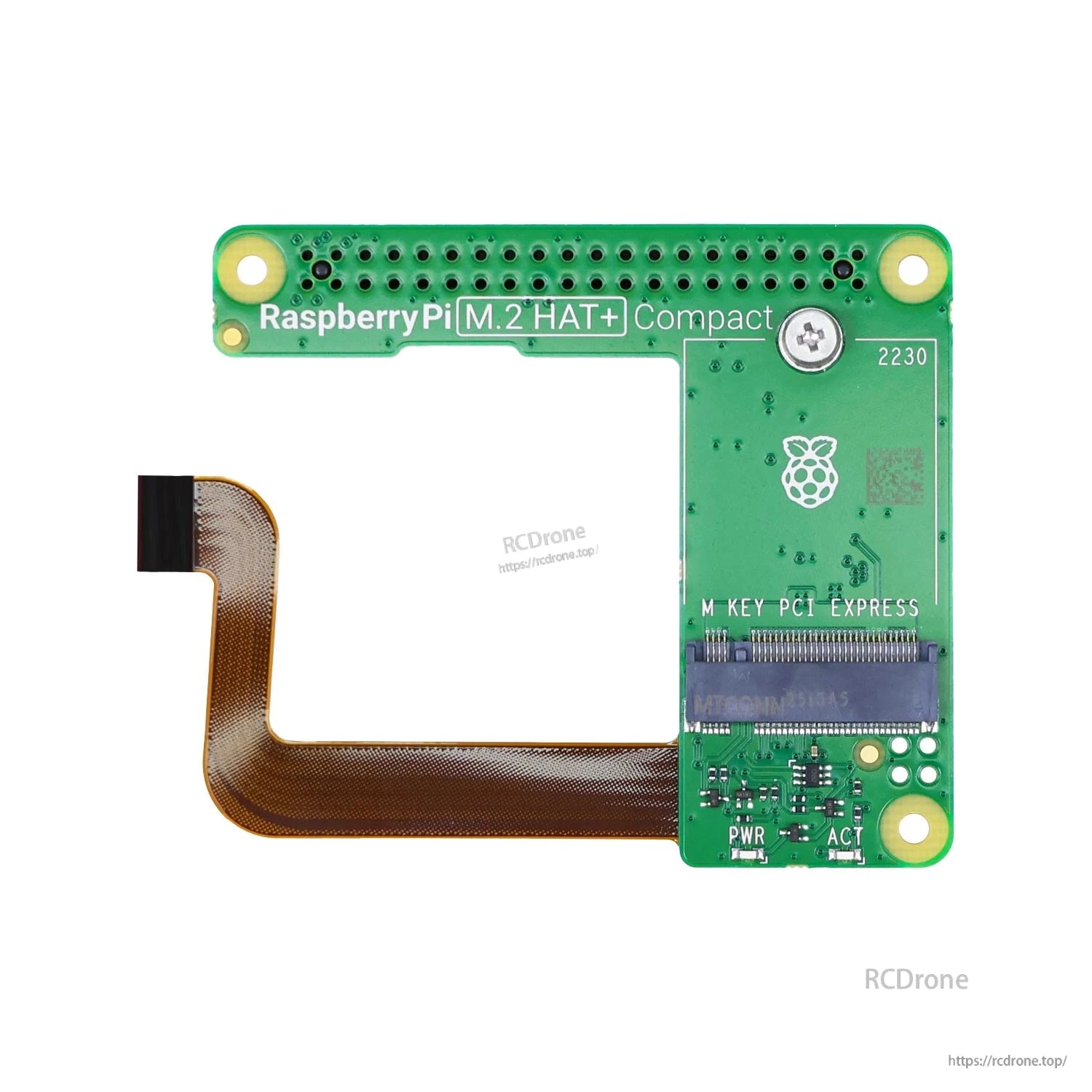

Die Compact-Version ist so konzipiert, dass sie in das offizielle Raspberry Pi 5 Gehäuse passt und gleichzeitig ein 2230 NVMe-Laufwerk unterstützt.

Wählen Sie Standard für 2230/2242 SSD-Kompatibilität oder Compact, wenn Sie nur 2230 benötigen und die Gehäuseanpassung Priorität hat.

Das Booten von SSD wird in Raspberry Pi OS durch Anpassen der BOOT_ORDER und Aktivieren der PCIe-Abtastung eingerichtet.

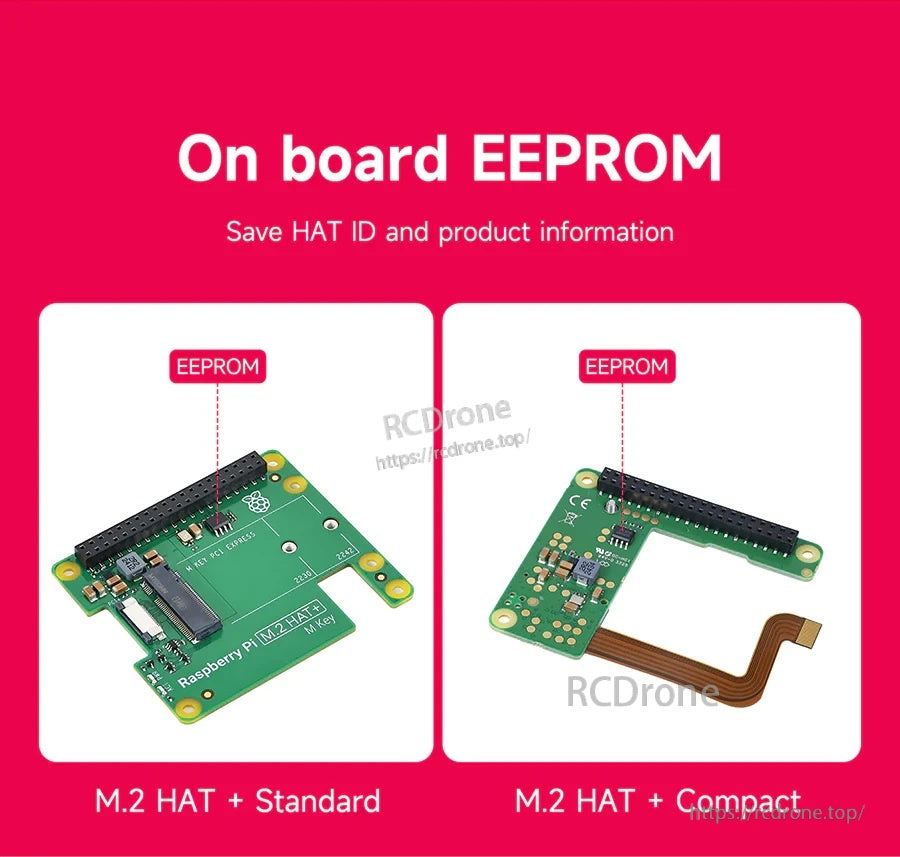

Das On-Board EEPROM speichert HAT-ID-Daten für die automatische Erkennung in Raspberry Pi OS.

Eingebaute PWR- und ACT-LEDs erleichtern die Bestätigung der Stromversorgung und der NVMe-Lese-/Schreibaktivität auf einen Blick.

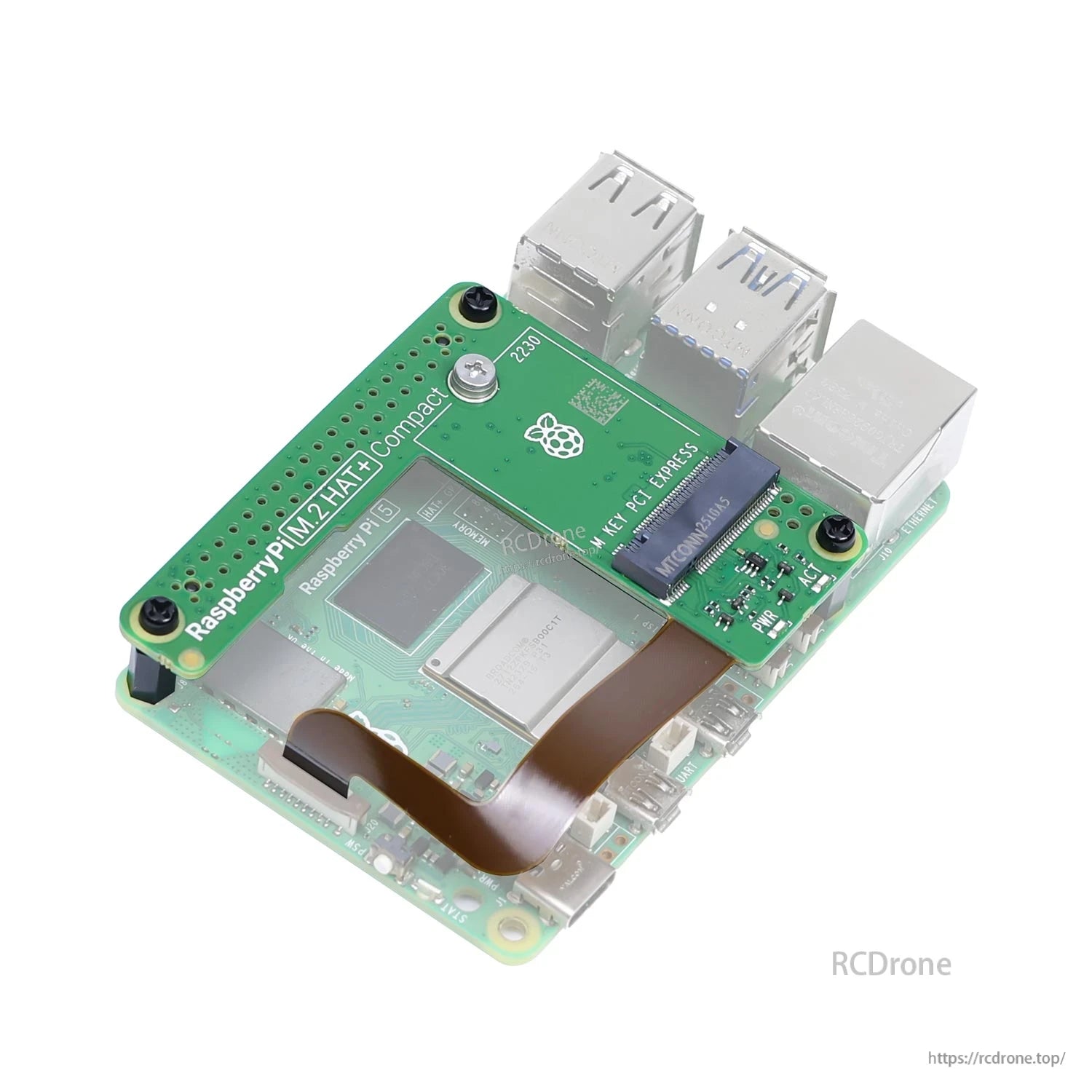

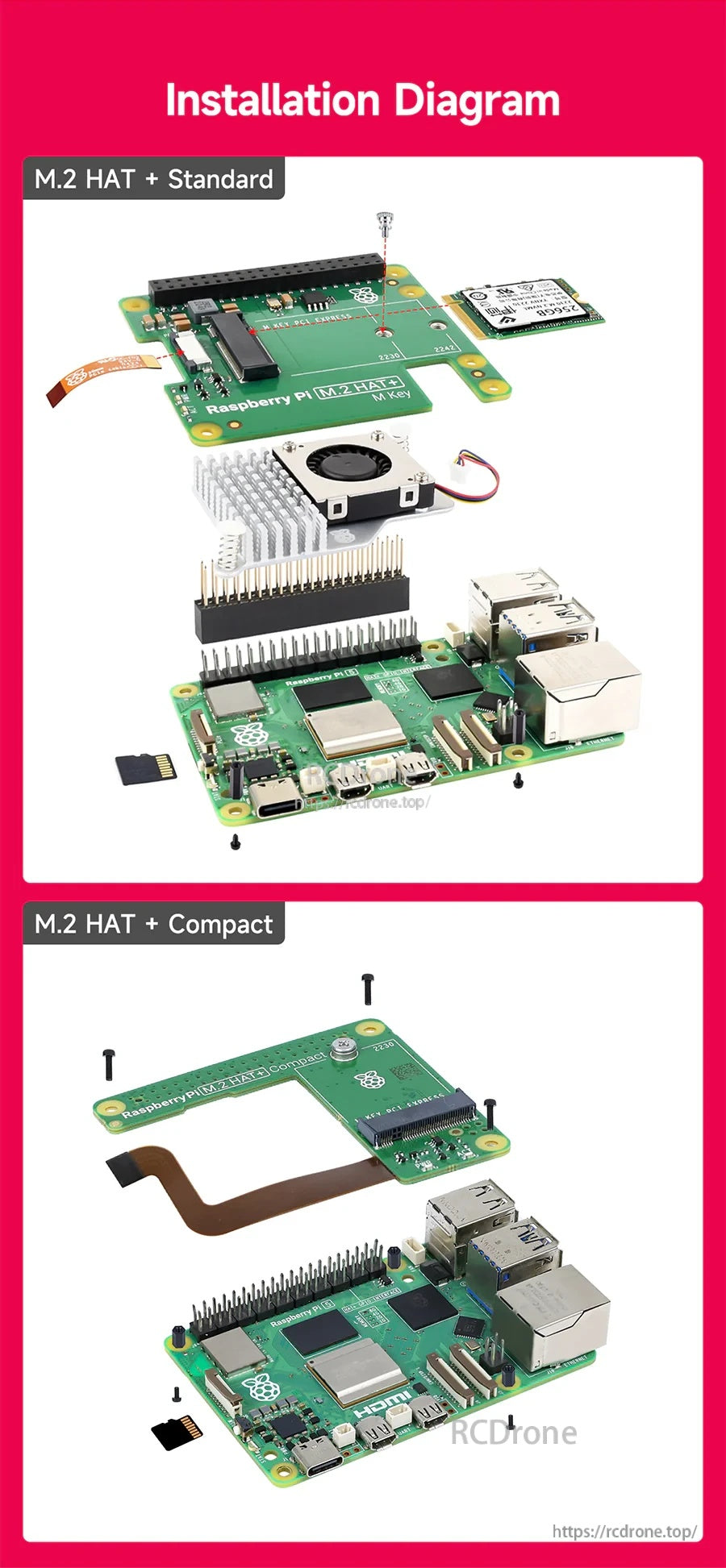

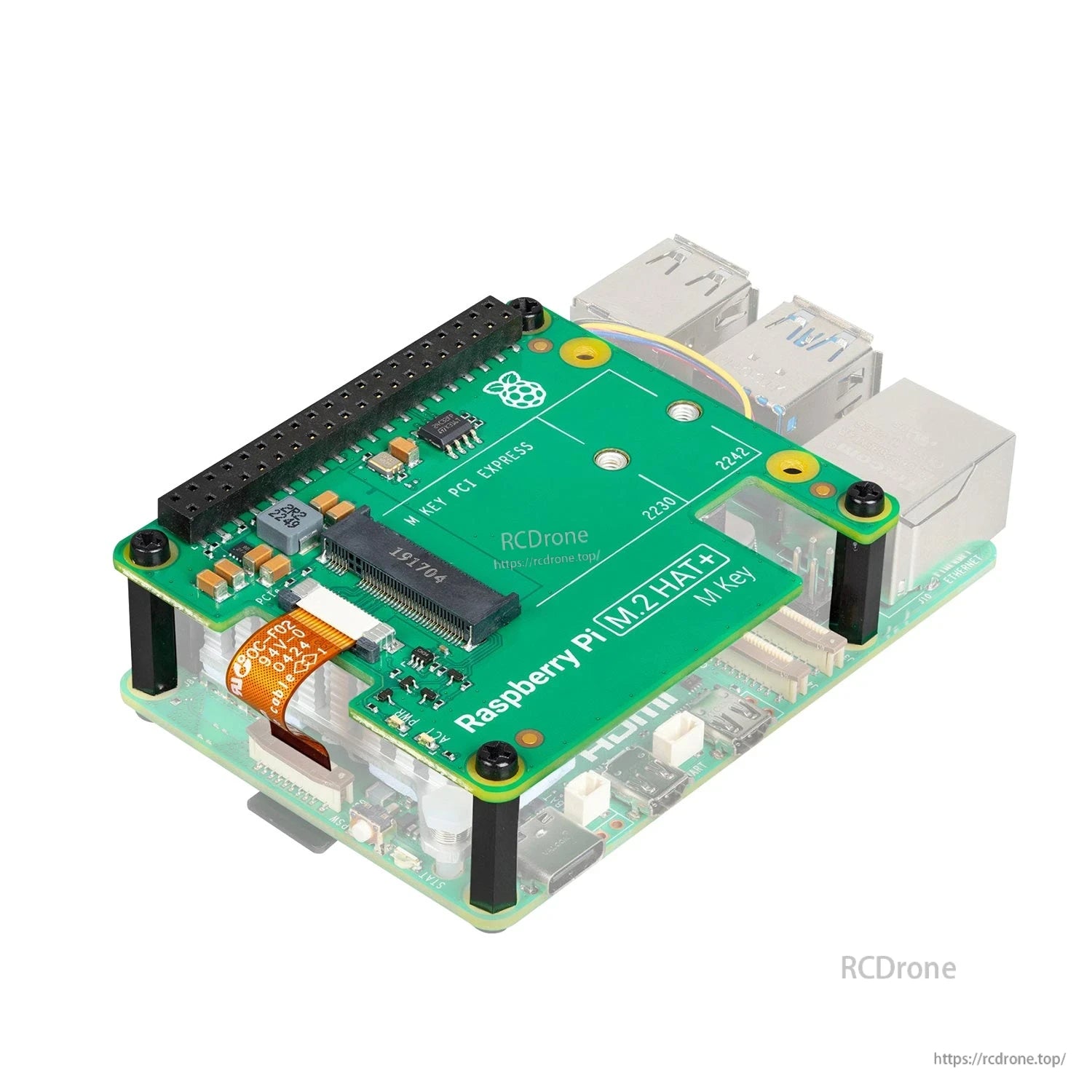

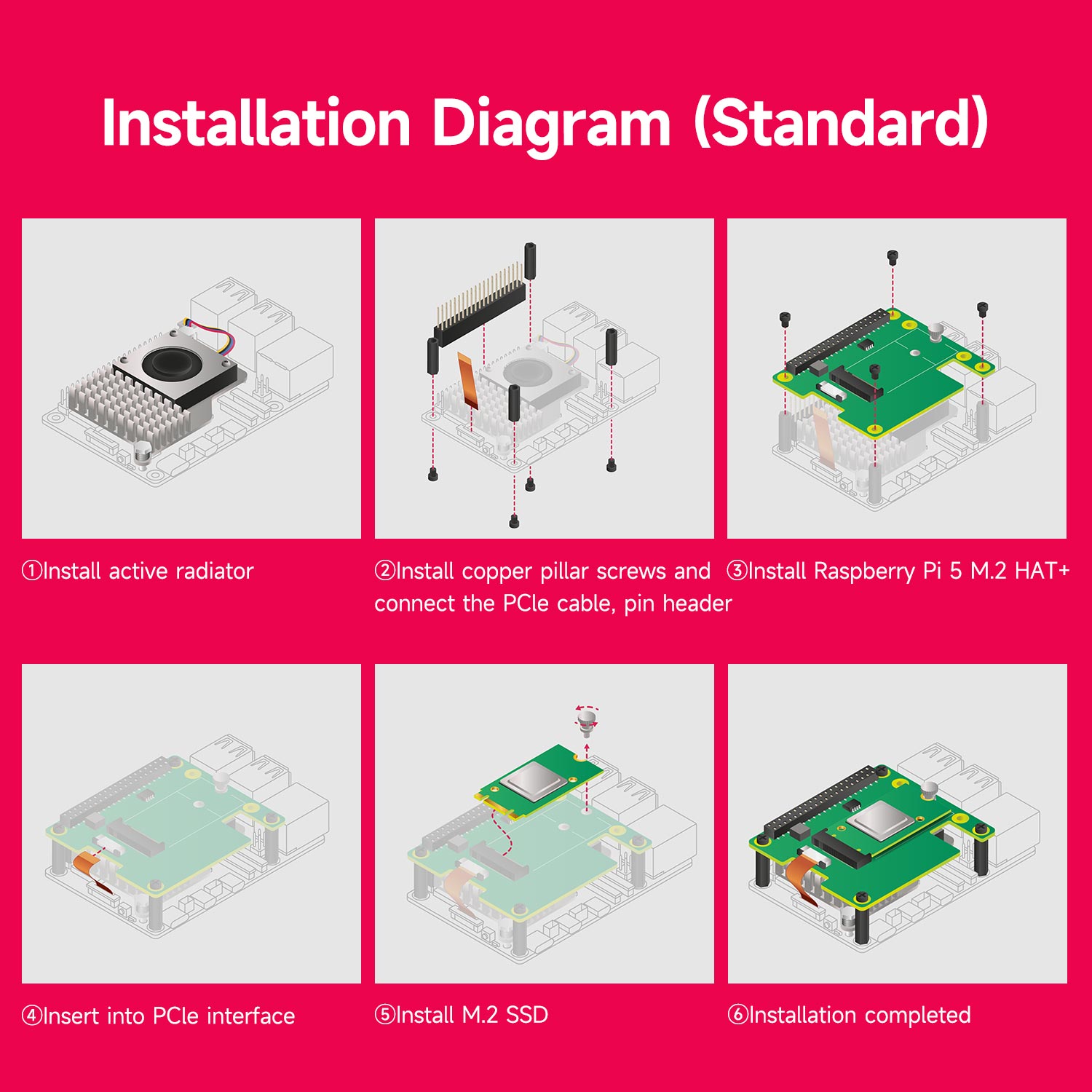

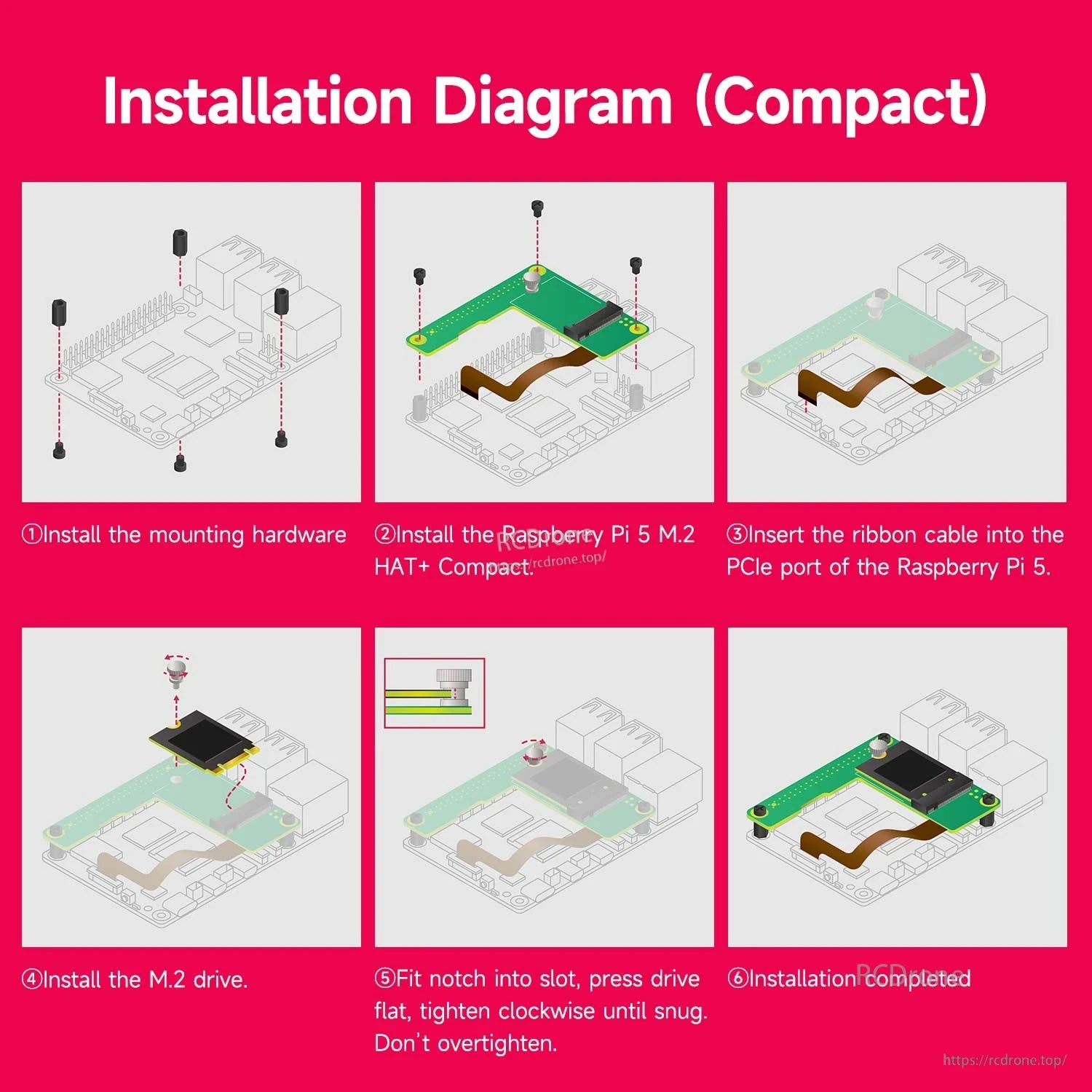

Die Installation erfolgt über den Raspberry Pi 5 PCIe-Anschluss mit dem mitgelieferten Flachbandkabel, Abstandshaltern und Montageschrauben.

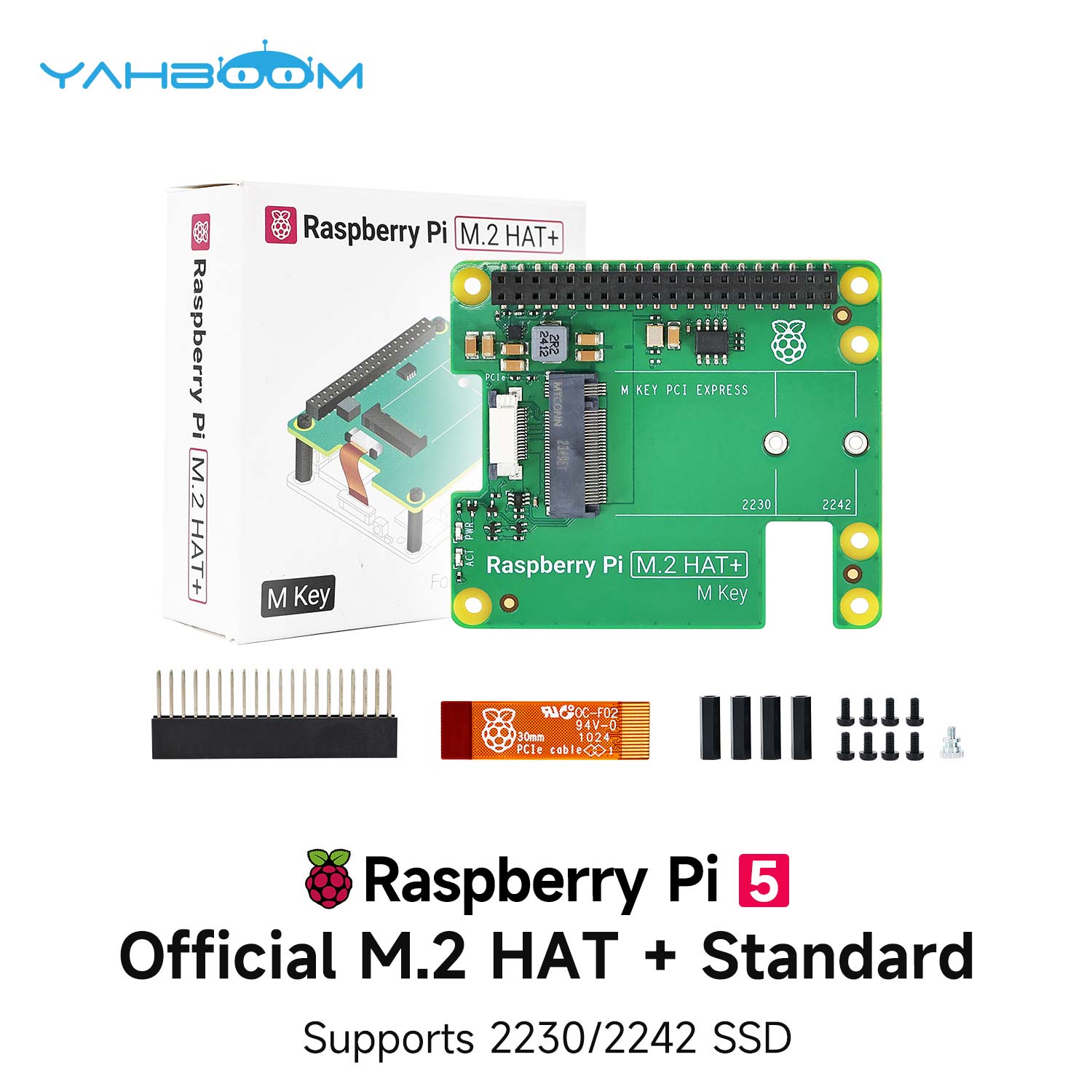

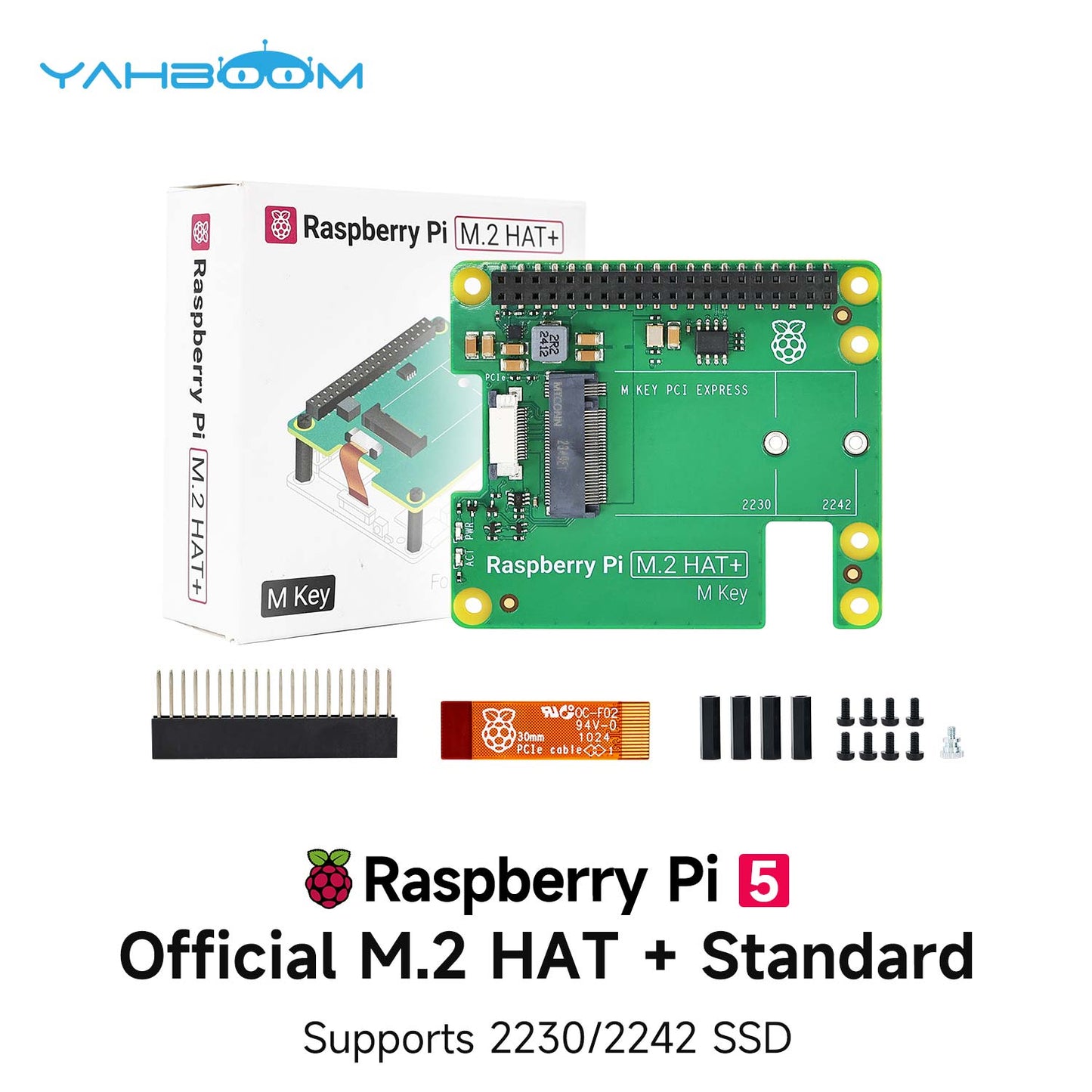

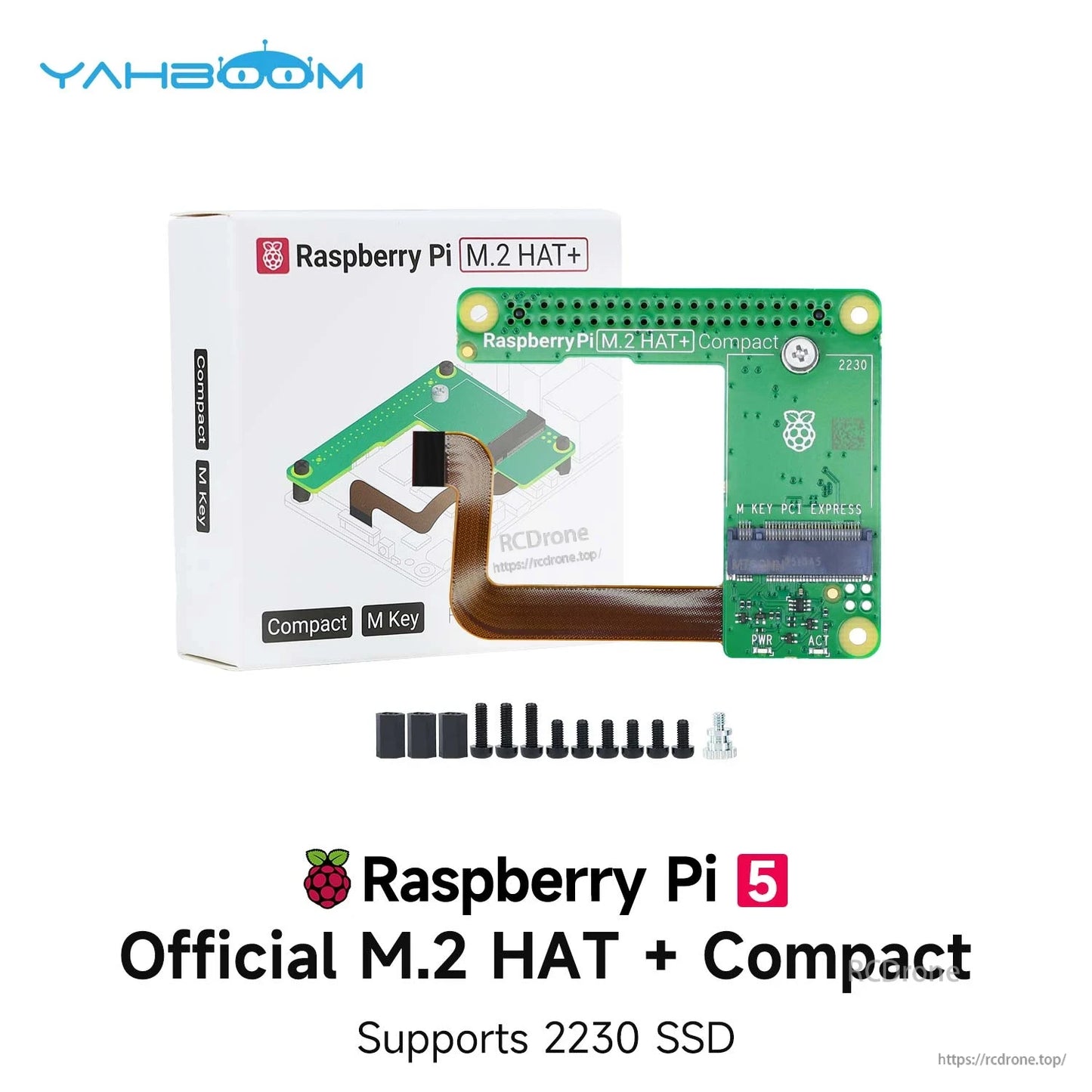

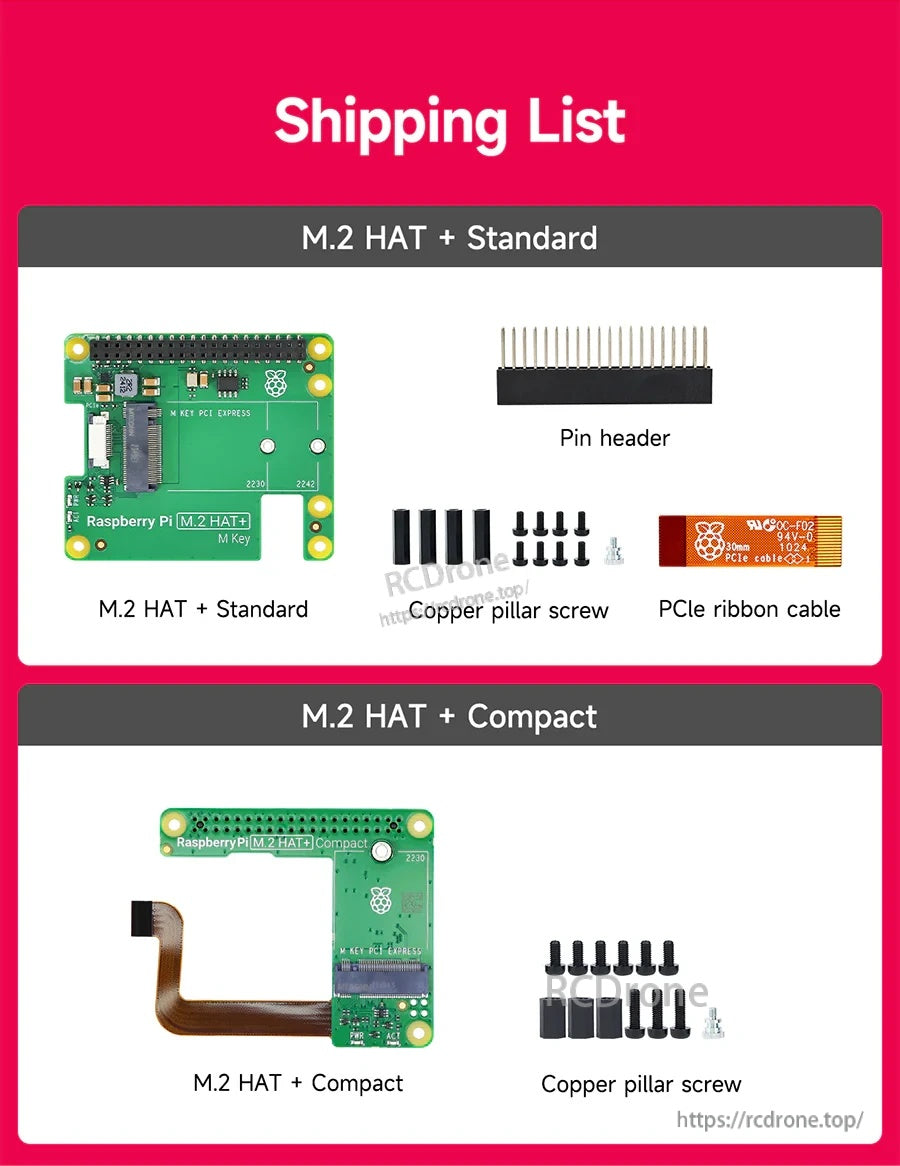

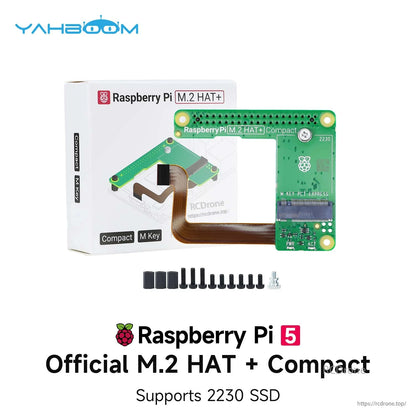

Beide Versionen enthalten die Platine und das Montagematerial; das Standard-Kit enthält auch das PCIe-Flachbandkabel und die Stiftleiste.
