Yahboom YB-HMV14 PIR Infrarot-Bewegungssensor-Modul mit Alligatorclip/DuPont/PH2.0 Schnittstellen

Übersicht

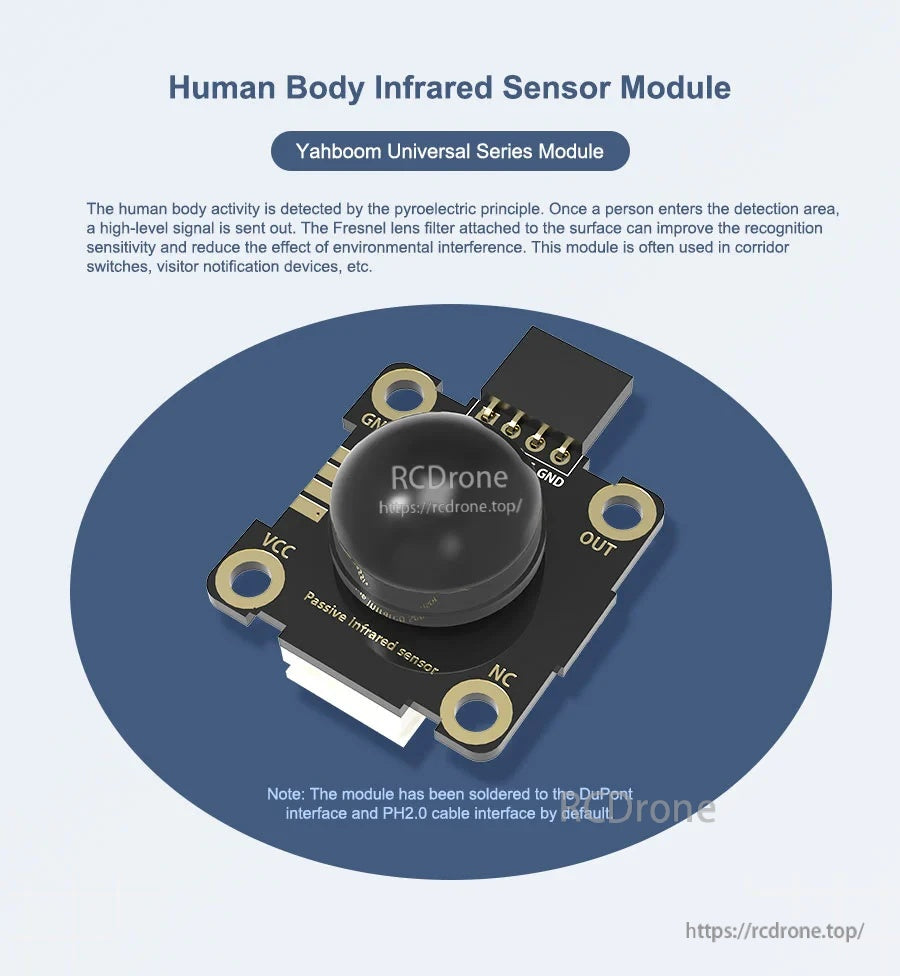

Das Yahboom Human Body Infrared Sensor Module (Yahboom Universal Series Module) ist ein passives Infrarotsensor-Modul (PIR), das menschliche Körperaktivitäten mithilfe des pyroelektrischen Prinzips erkennt. Wenn eine Person den Erfassungsbereich betritt, gibt das Modul ein Hochpegelsignal aus. Ein Fresnel-Linsenfilter auf der Oberfläche hilft, die Erkennungsempfindlichkeit zu verbessern und die Auswirkungen von Umgebungsstörungen zu reduzieren. Das Moduld esign unterstützt drei Anschlussmethoden: Krokodilklemme, DuPont-Leitung und PH2.0-Kabel.

Für Produktauswahl und After-Sales-Support kontaktieren Sie https://rcdrone.top/ oder senden Sie eine E-Mail an [email protected].

Hauptmerkmale

• Erkennung von menschlicher Körperaktivität basierend auf dem pyroelektrischen Prinzip; gibt ein Hochpegelsignal aus, wenn eine Person den Erfassungsbereich betritt.
• Fresnel-Linsenfilter hilft, Umgebungsstörungen zu reduzieren und die Erkennungsempfindlichkeit zu verbessern.
• Niedriger Stromverbrauch, Weitwinkel, Langstreckenempfang (wie angegeben).
• Drei Schnittstellenmethoden für flexible Verkabelung: Krokodilklemmenverbindung, DuPont-Leitungsverbindung und PH2.0-Kabelverbindung.

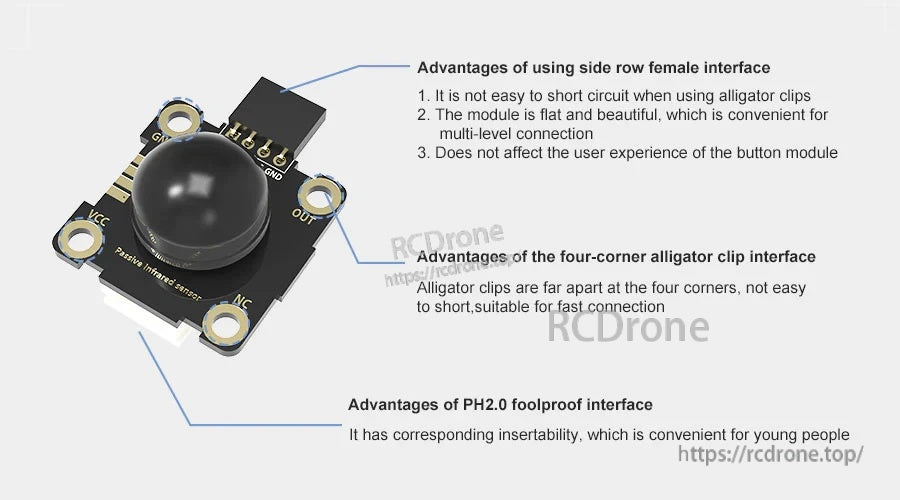

• Vorteile der seitlichen Buchsenleiste: nicht leicht kurzschließen bei Verwendung von Krokodilklemmen; praktisch für mehrstufige Verbindung; beeinträchtigt nicht die Benutzererfahrung des Tastenmoduls.
• Vier-Ecken-Krokodilklemmen-Schnittstelle: Klemmen sind an den vier Ecken weit auseinander, nicht leicht kurzschließen, geeignet für schnelle Verbindung.
• PH2.0 „narrensichere“ Schnittstelle: entsprechende Einsteckbarkeit für bequeme Verbindung.

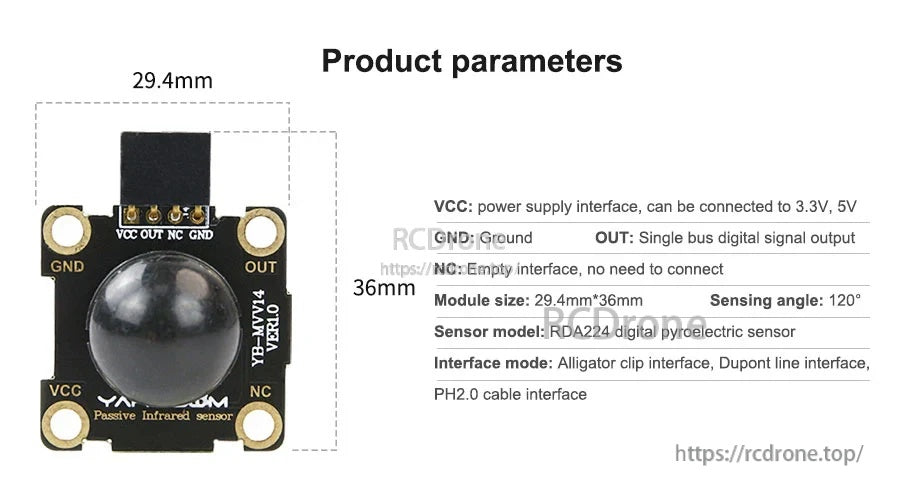

Spezifikationen

Anwendungen

• Korridorschalter
• Besuchermeldegeräte
• Körperinduktionslampe
• Somatosensorisches Begrüßungsgerät

Empfohlene Verbindungsszenarien

• Krokodilklemmenverbindung: Micro:bit-Board oder Micro:bit-Erweiterungsboard

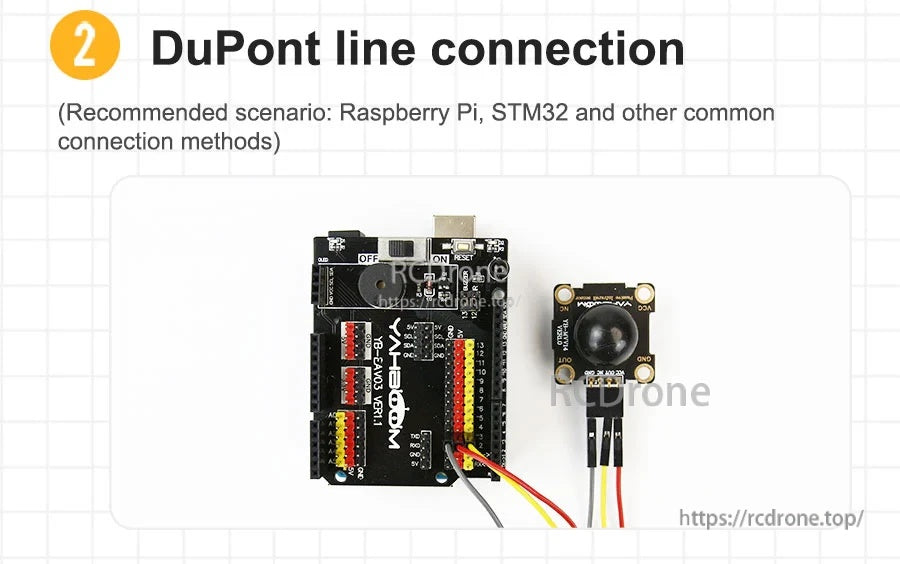

• DuPont-Leitungsverbindung: Raspberry Pi, STM32 und andere gängige Verbindungsmethoden

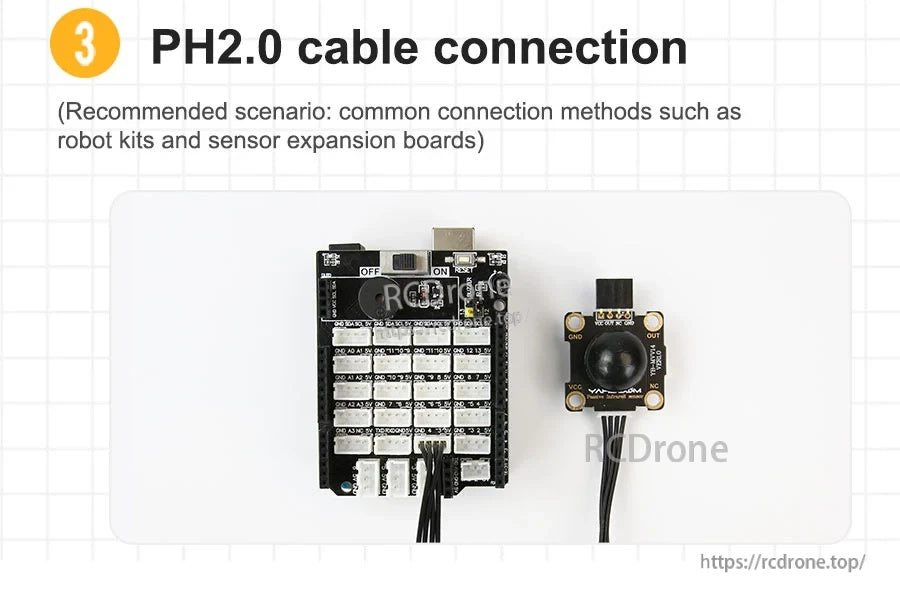

• PH2.0 Kabelverbindung: Roboter-Kits und Sensor-Erweiterungsplatinen

Lieferumfang

• Infrarot-Sensormodul für den menschlichen Körper × 1

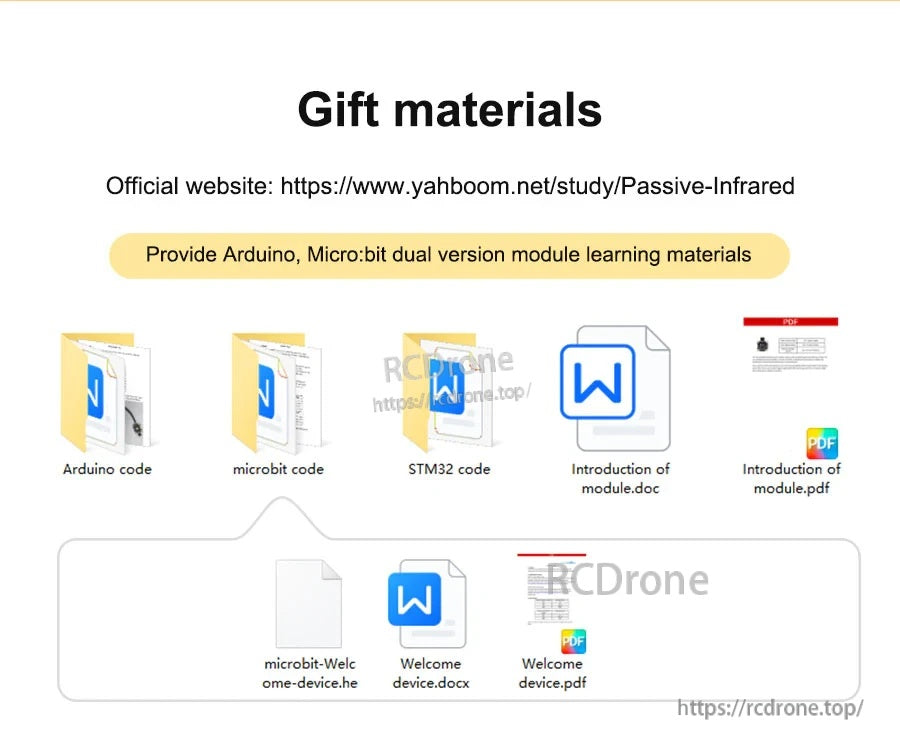

Handbücher / Ressourcen

• Offizielles Tutorial: https://www.yahboom.net/study/Passive-Infrared
• Lernmaterialien (wie vom Hersteller bereitgestellt): Arduino-Code, Microbit-Code, STM32-Code, Einführung von module.doc, Einführung von module.pdf, microbit-Welcome-device.he, Willkommen device.docx, Willkommen device.pdf

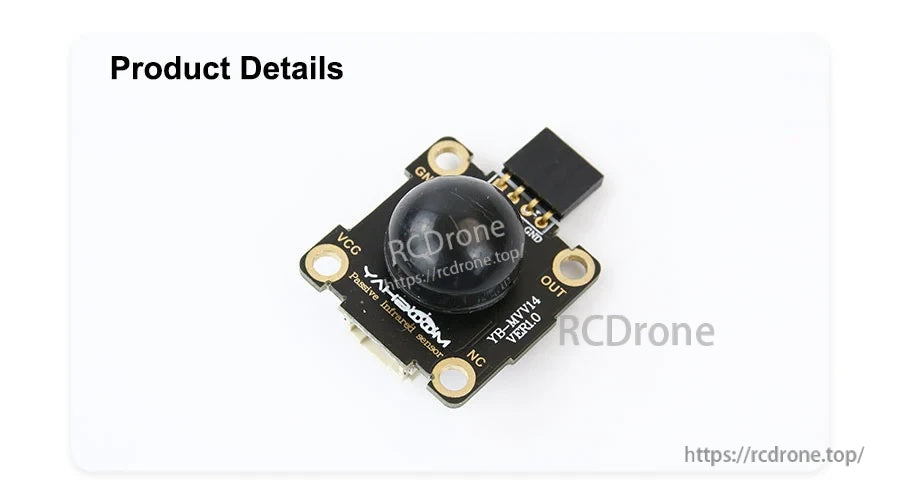

Details

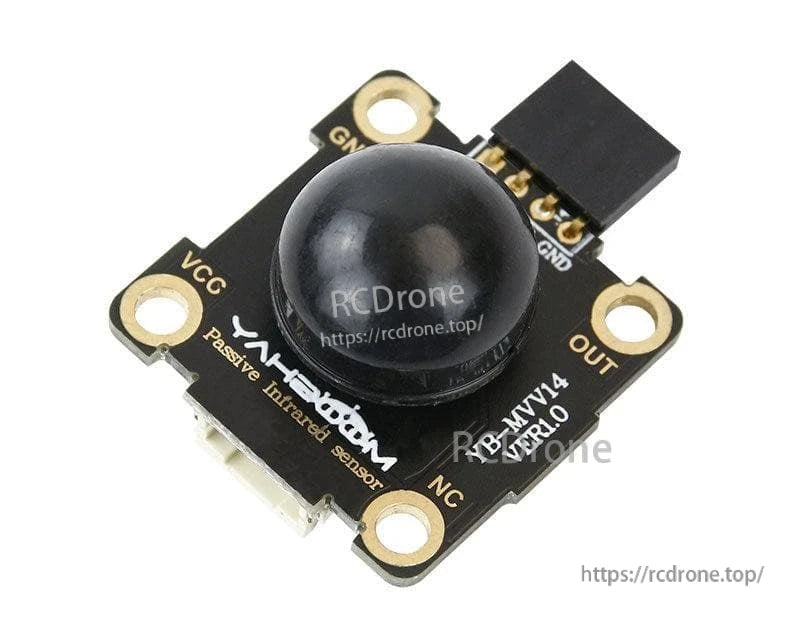

Das YB-HMV14 PIR-Modul erkennt menschliche Bewegungen und gibt ein digitales High-Level-Signal aus, wenn Aktivität erkannt wird.

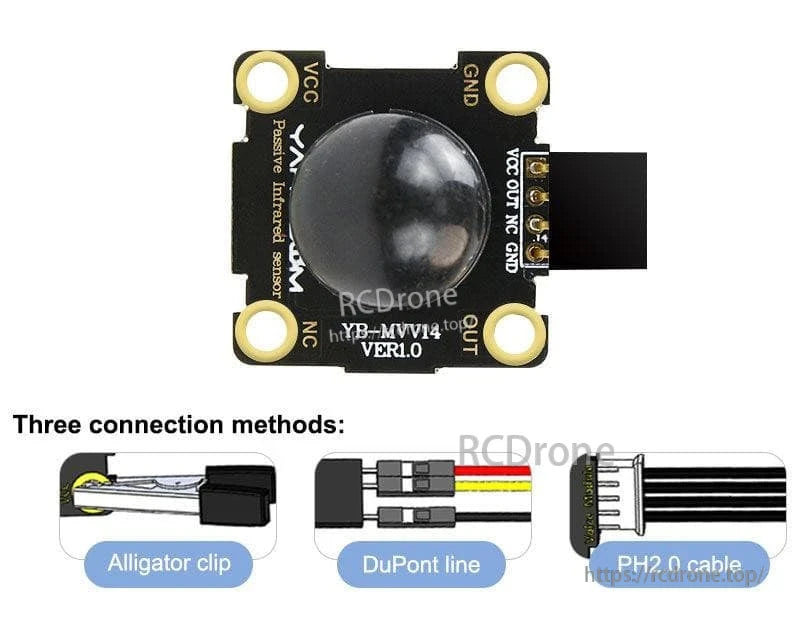

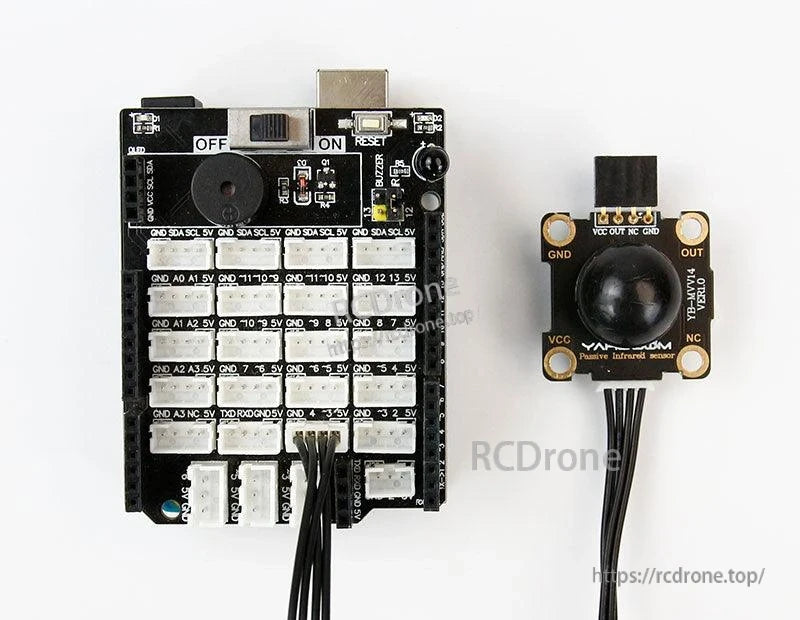

Drei Verdrahtungsstile werden für schnelles Prototyping unterstützt: Krokodilklemmen, DuPont-Jumper-Kabel oder ein PH2.0-Kabel.

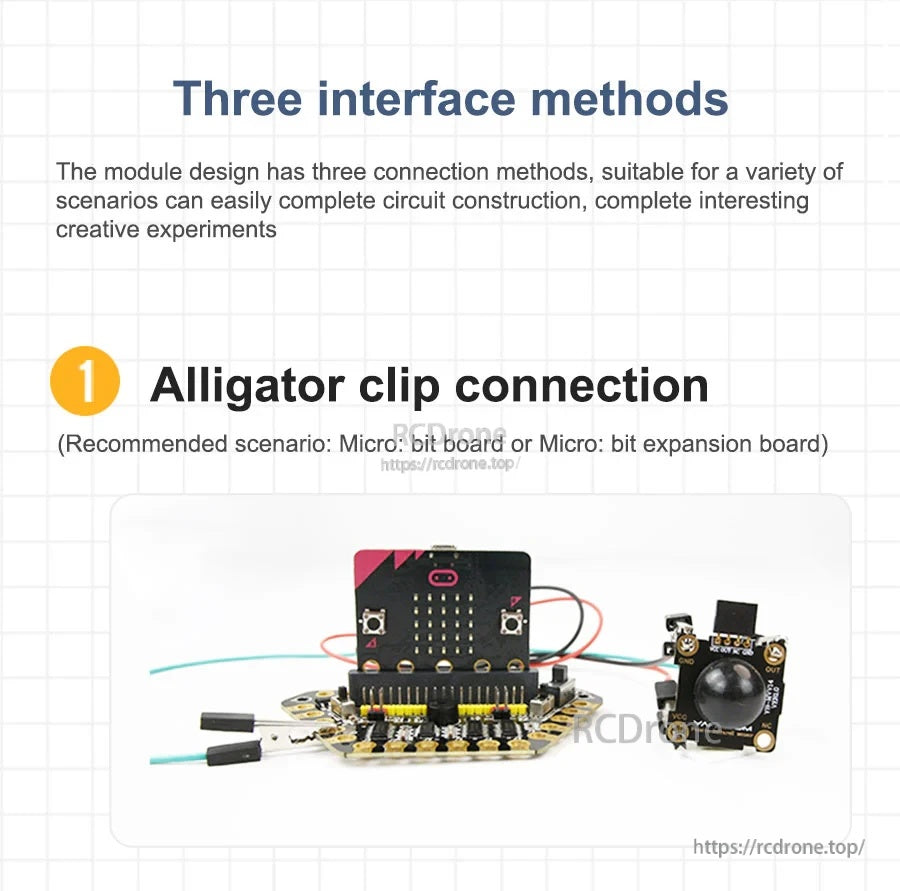

Krokodilklemmen an den vier Ecken ermöglichen schnelle, risikoarme Verbindungen bei Micro:bit-Setups.

DuPont-Header-Pins sind ideal für Raspberry Pi, STM32 und Breadboard-Style-Aufbauten.

Die PH2.0-Schnittstelle mit Schlüssel hält die Polarität für Robotersets und Sensor-Hubs konsistent.

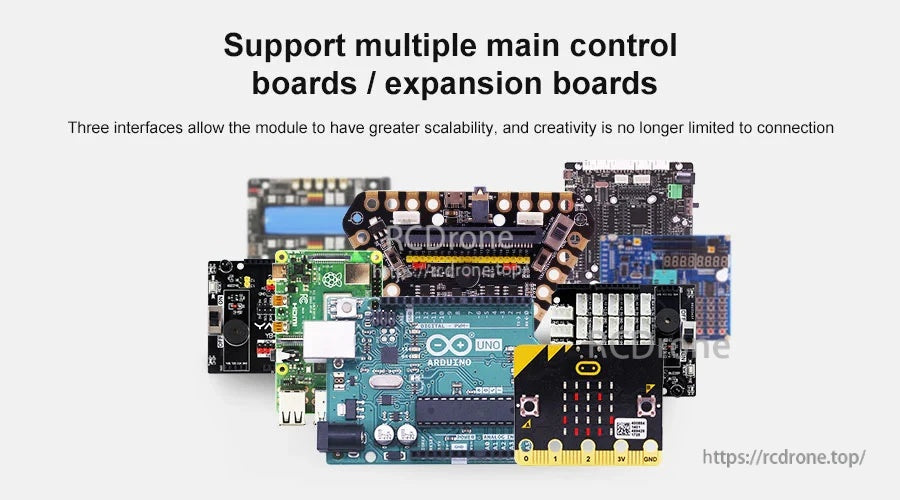

Das Modul integriert sich leicht mit gängigen Mikrocontroller-Boards in Arduino- und Micro:bit-Ökosystemen.

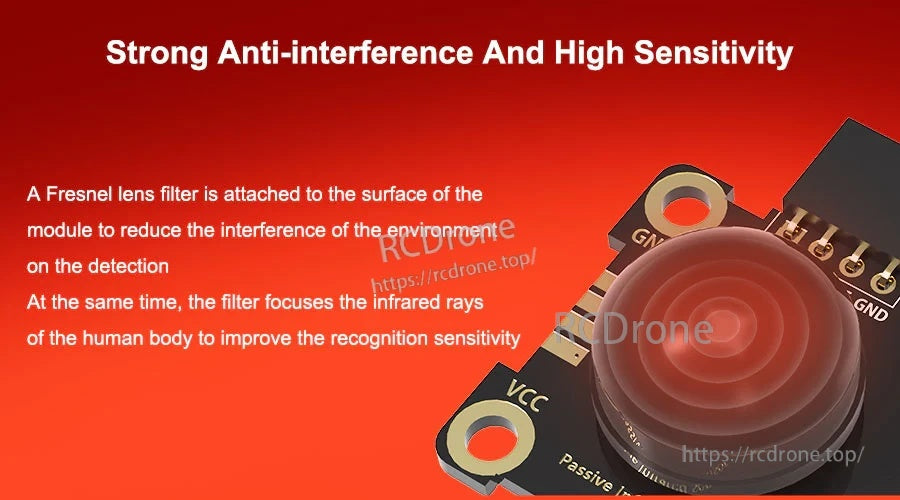

Eine Fresnel-Linse konzentriert Infrarotveränderungen von einer sich bewegenden Person, um die Empfindlichkeit zu verbessern und Störungen zu reduzieren.

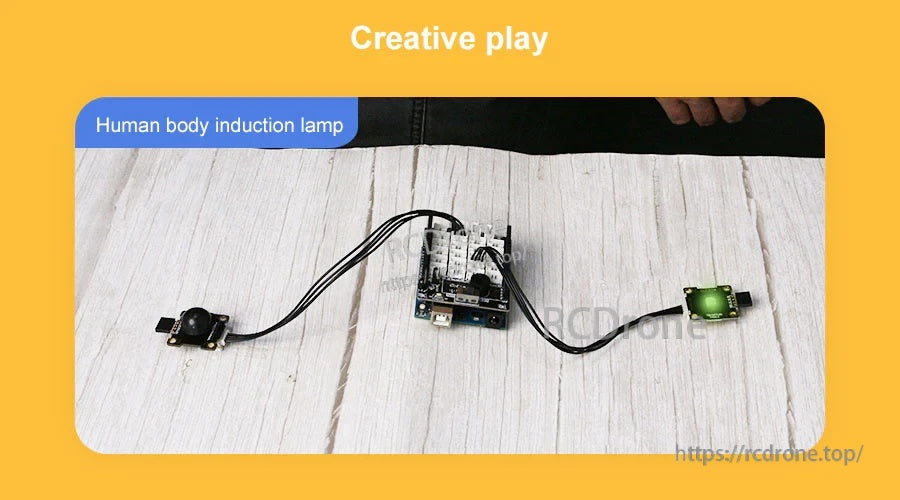

Verwenden Sie es, um eine Induktionslampe auszulösen, die die Beleuchtung nur bei Bewegung einschaltet.

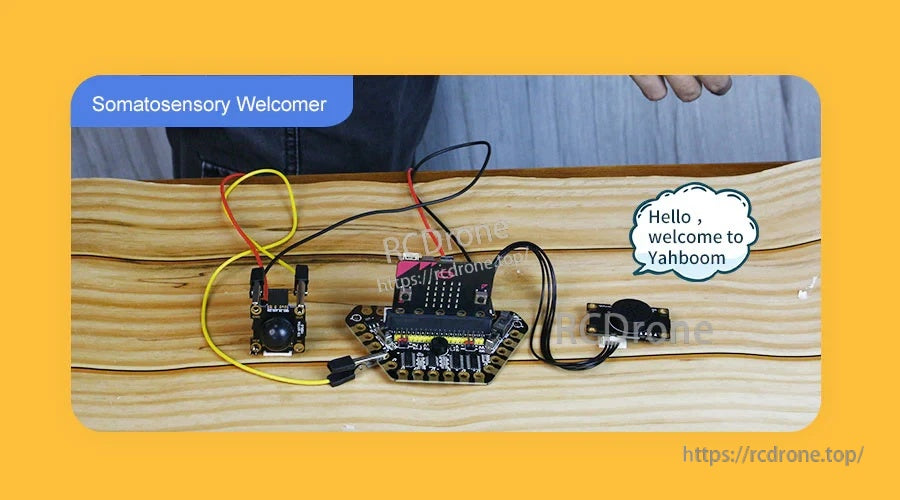

Ein einfaches Begrüßungs-/Besucheralarmprojekt kann durch Verbinden des Sensorausgangs mit einem Summer oder Display erstellt werden.

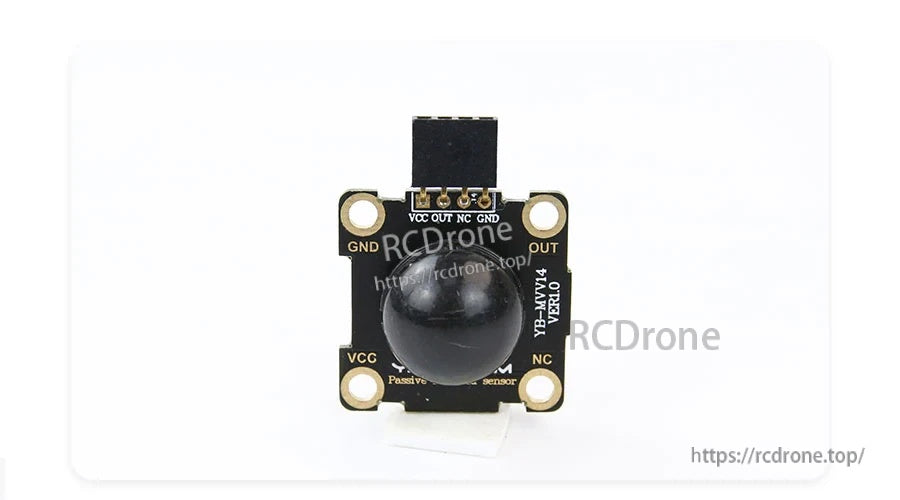

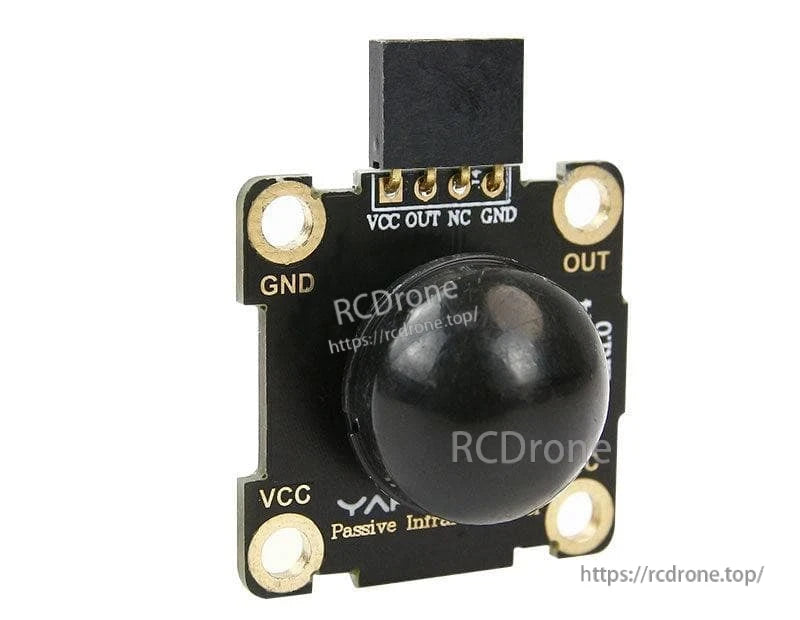

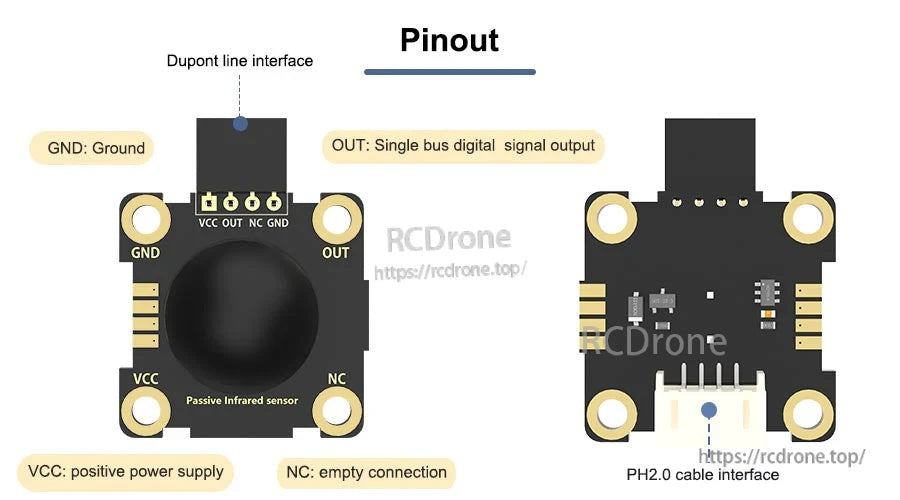

Deutlich gekennzeichnete VCC/OUT/NC/GND-Pins vereinfachen die Verkabelung und reduzieren Verbindungsfehler.

OUT liefert ein einzelnes digitales Signal, während VCC und GND die Stromversorgung für das Modul bereitstellen.
