Yunshis P8864 3D TOF Miniatursensor-Modul, UART TTL 5V, 8x8/4x4 Flächen-Array-Entfernungsmessung

Yunshis

$138.25 USD

Sale Ausverkauft

Inkl. Steuern. Versand wird beim Checkout berechnet

Version P8864 Flächenarray-Modul P8864 Entwicklungskit

Auflösung 8×8 Auflösung 4×4 Auflösung

Anzahl

Vollständige Details anzeigen

Übersicht

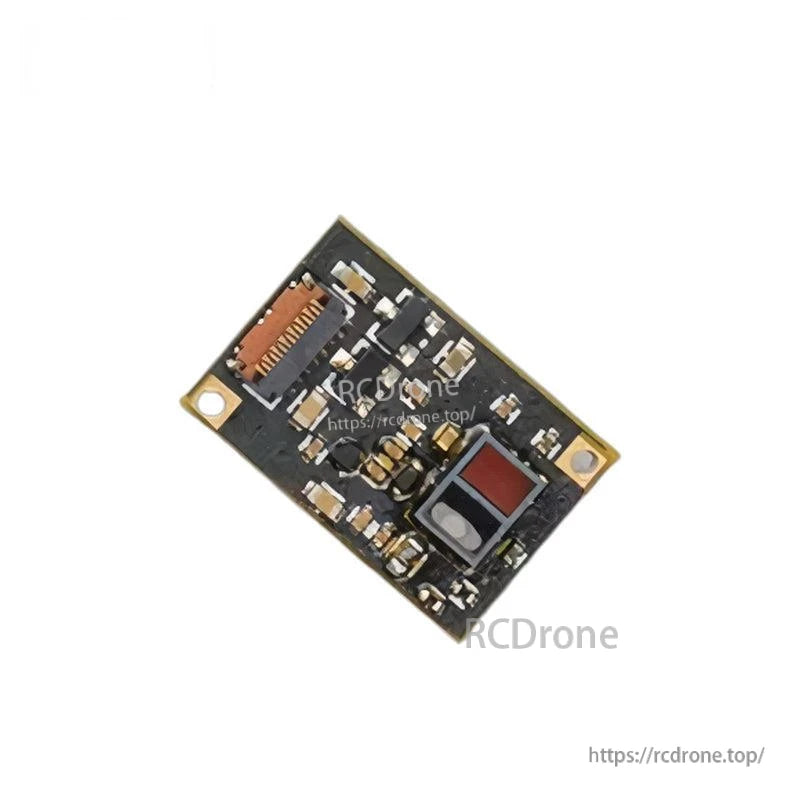

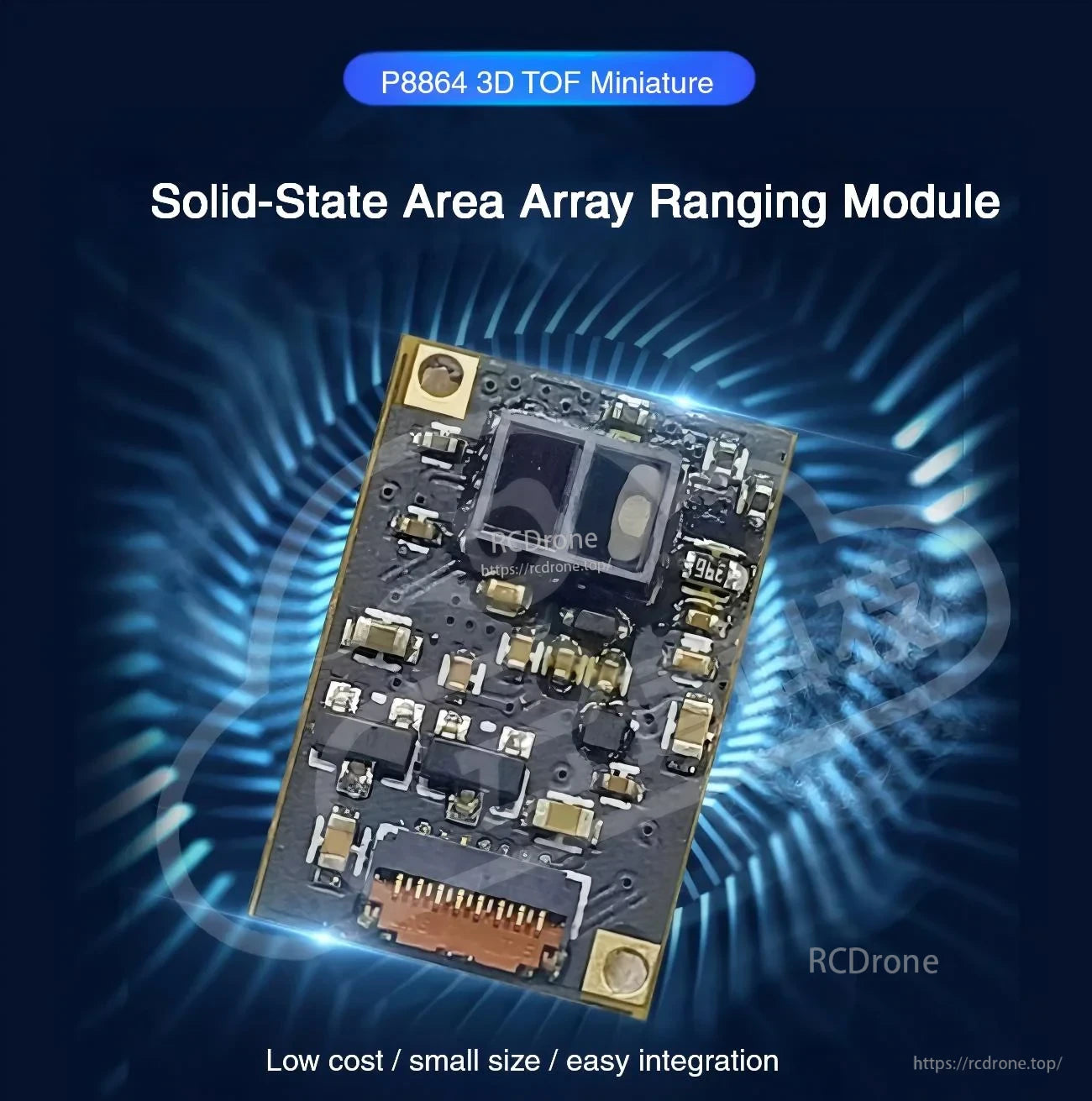

Yunshis P8864 ist ein 3D TOF Miniatur-Sensormodul (Solid-State-Bereichsarray-Entfernungsmessmodul / TOF LiDAR-Entfernungssensor), das für kompakte Abstandsmessungen und eine einfache Systemintegration entwickelt wurde. Die P8864-SMD-Serie integriert einen 3D TOF (Time-of-Flight) Sensor mit bis zu 64 Pixeln, einen Mikroprozessor und eine optionale PMU (Power Management Unit).

Hauptmerkmale

Solid-State-Bereichsarray-Entfernungsmessmodul
Zwei Betriebsauflösungen: 8x8 und 4x4
UART TTL Kommunikationsausgang
940nm VCSEL Lichtquelle
Umgebungslichtimmunität: 70Klux
Augensicherheit: IEC60825-1 Klasse 1
Kompakte Größe: 18mm L x 12mm B x 4.49mm H; Modulgewicht <3g

Technische Daten

Parameter	8x8	4x4
Messprinzip	TOF (Time of Flight)
Auflösung	8x8	4x4
Messbereich	0.1-1.5m @ 90% Reflexion	0.1-4m @ 90% Reflexion
Sichtfeld (FOV)	30°	16°
Entfernungsgenaue	0.1-1m: 4cm; >1m: 4%	0.1-1m: 4cm; >1m: 4%
Entfernungwiederholbarkeit	0.1-0.5m: 1cm; >0.5m: 2%	0.1-0.5m: 1cm; >0.5m: 2%
Umgebungslichtimmunität	70Klux
Kommunikationsausgang	UART TTL
Lichtquelle	940nm VCSEL
Versorgungsspannung	5V
Stromverbrauch	360mW
Betriebstemperatur	-10~60°C
Lagertemperatur	-20~80°C
Augen-Sicherheit	IEC60825-1 Klasse 1
Modulabmessungen	18mm L x 12mm B x 4.49mm H
Modulgewicht	<3g

Mechanische / Anschlussnotizen (aus Zeichnung)

Modell in der Zeichnung: FS8864-SME-A40 (Einheit: mm)
Gesamtgröße angegeben: 18.00 (L) x 12.00 (B) x 4.49 (H)
Zusätzliche Abmessungen sind: 7.80, 4.80, 5.00, 2.00, 2.01, 1.49, 1.00, 0.80
Befestigungslöcher: 2x φ1.20
Steckertyp: Hirose Electric Co., Ltd. HRS FH26W-15S-0.3SHW oder ähnlich
Hinweis: Die beiden Befestigungslöcher sollten mit einem Kühlkörper oder einem Kupferbereich auf der unterstützenden Leiterplatte für die Wärmeableitung verbunden werden; der Kühlkörper oder Kupferbereich sollte N.C. (Keine Verbindung).
