Yunshis SK-Pro Serie Laser-Entfernungssensor 30/60/100m, 1mm, 30Hz, IP67 für Robotik

Übersicht

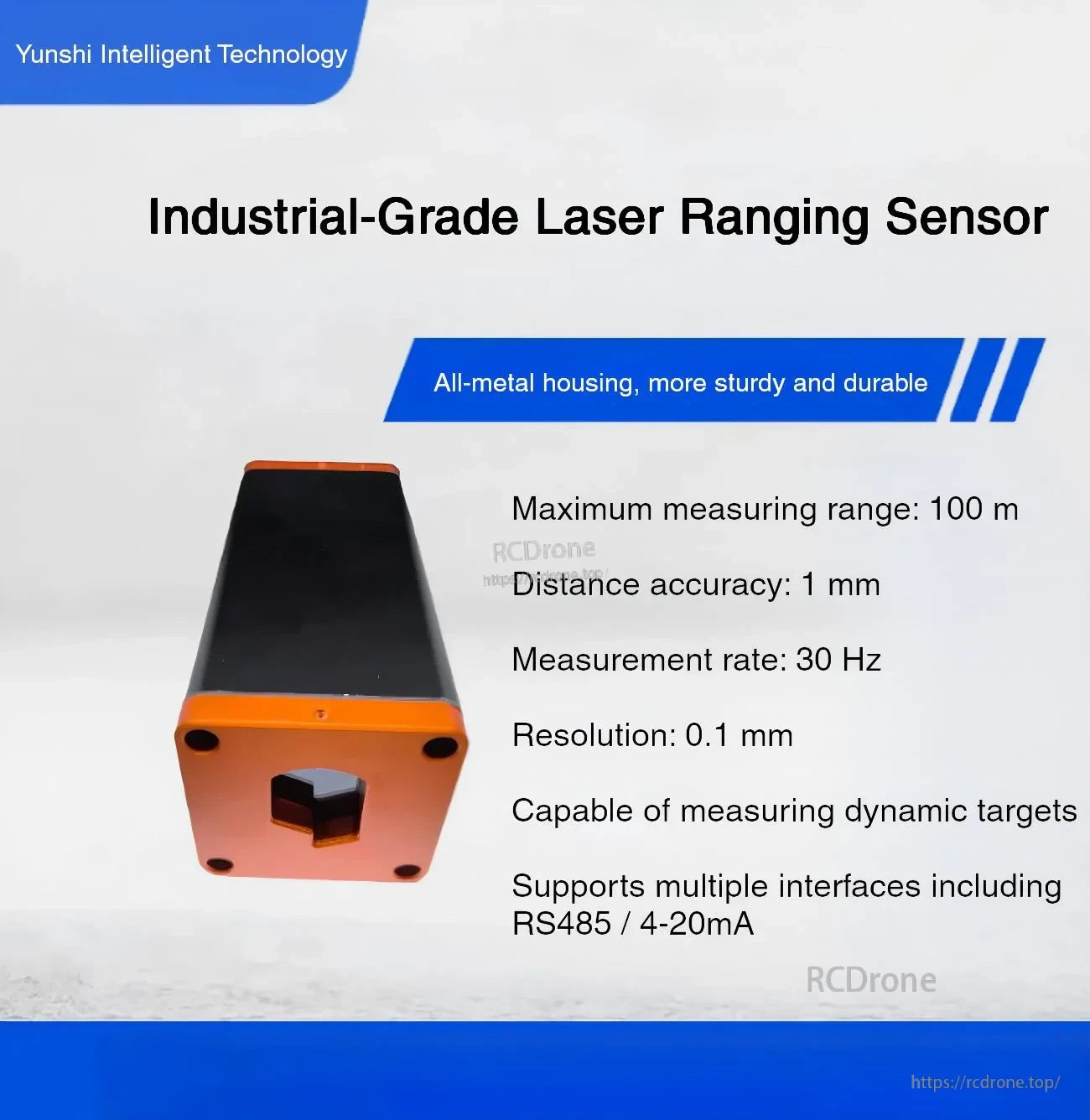

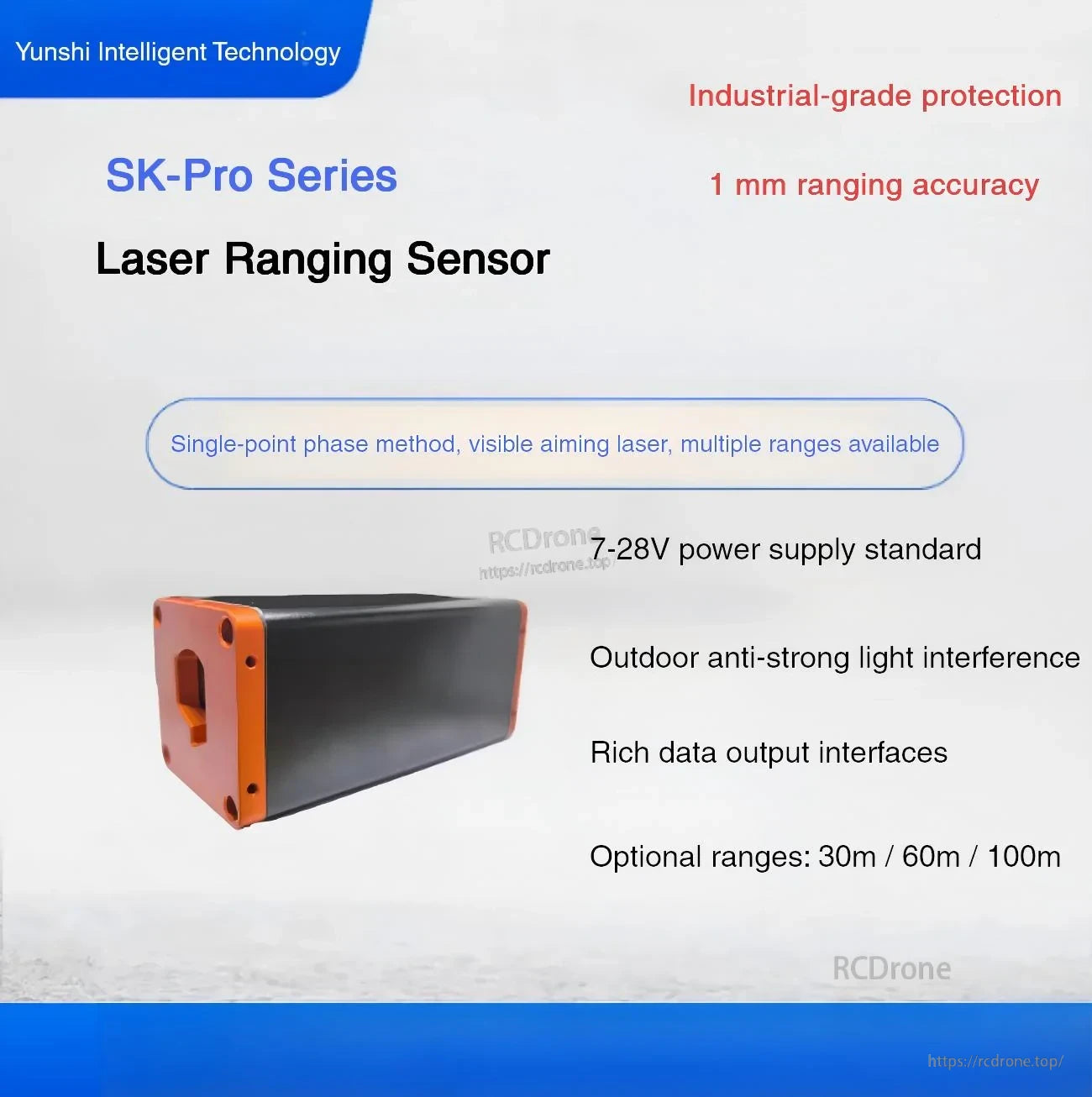

Die Yunshis SK-Pro-Serie ist ein industrieller Laser-Abstandssensor , der ein Einpunkt-Phasenverfahren mit einem sichtbaren Ziel-Laser verwendet. Mehrere Reichweitenoptionen sind verfügbar (30 m / 60 m / 100 m), mit einer Spezifikation für Außenanwendungen mit starker Lichtimmunität bis zu 100 kLux und einer DC 7~28 V Stromversorgung.

Hauptmerkmale

• Optionale Messbereiche: 0,05~30 m (SK-Pro30) / 0,05~60 m (SK-Pro60) / 0,05~100 m (SK-Pro100)
• Entfernunggenauigkeit: 1 mm; Auflösung: 0,1 mm; Wiederholgenauigkeit: 0,5 mm
• Messrate bis zu 30 Hz (einstellbar); Reaktionszeit min 0.033 s
• Außenbereich gegen starke Lichtstörungen (gegen Sonnenlicht im Freien 100 kLux)
• Fähig zur Messung statischer und dynamischer Ziele (natürliche Oberfläche oder spezielle Reflexionsplatte)
• Rote sichtbare Laserlichtquelle, Wellenlänge 650~660 nm
• Laser-Sicherheitsklasse: Klasse 1 (IEC 60825-1:2014, EN 60825-1:2014)

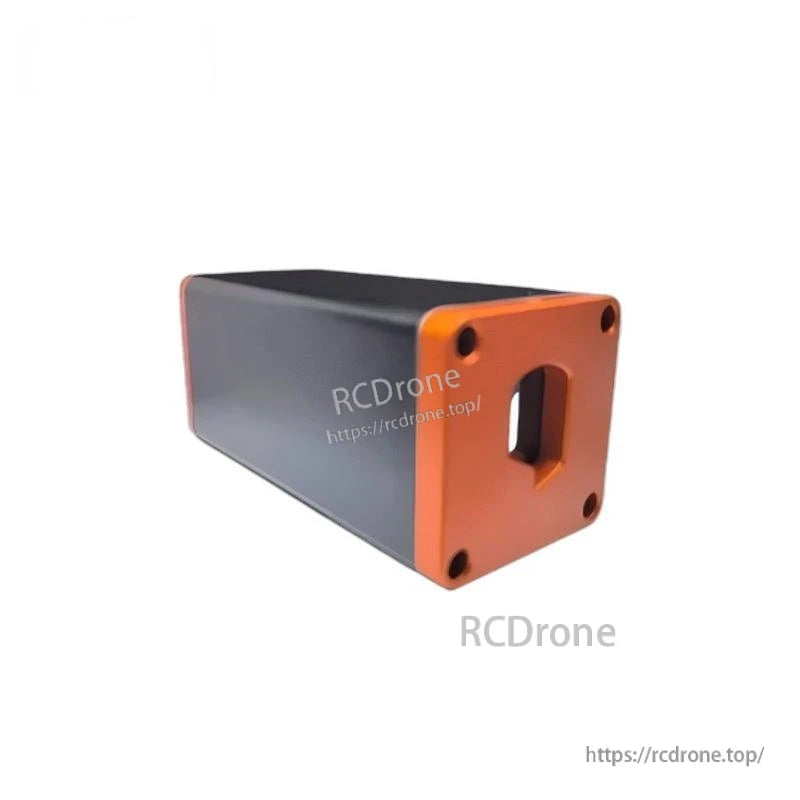

• Industriegrad Schutz: IP67; Gehäuse aus Aluminiumlegierung; PMMA-Linse
• Unterstützt mehrere Schnittstellen einschließlich RS485 / 4-20 mA

Technische Daten

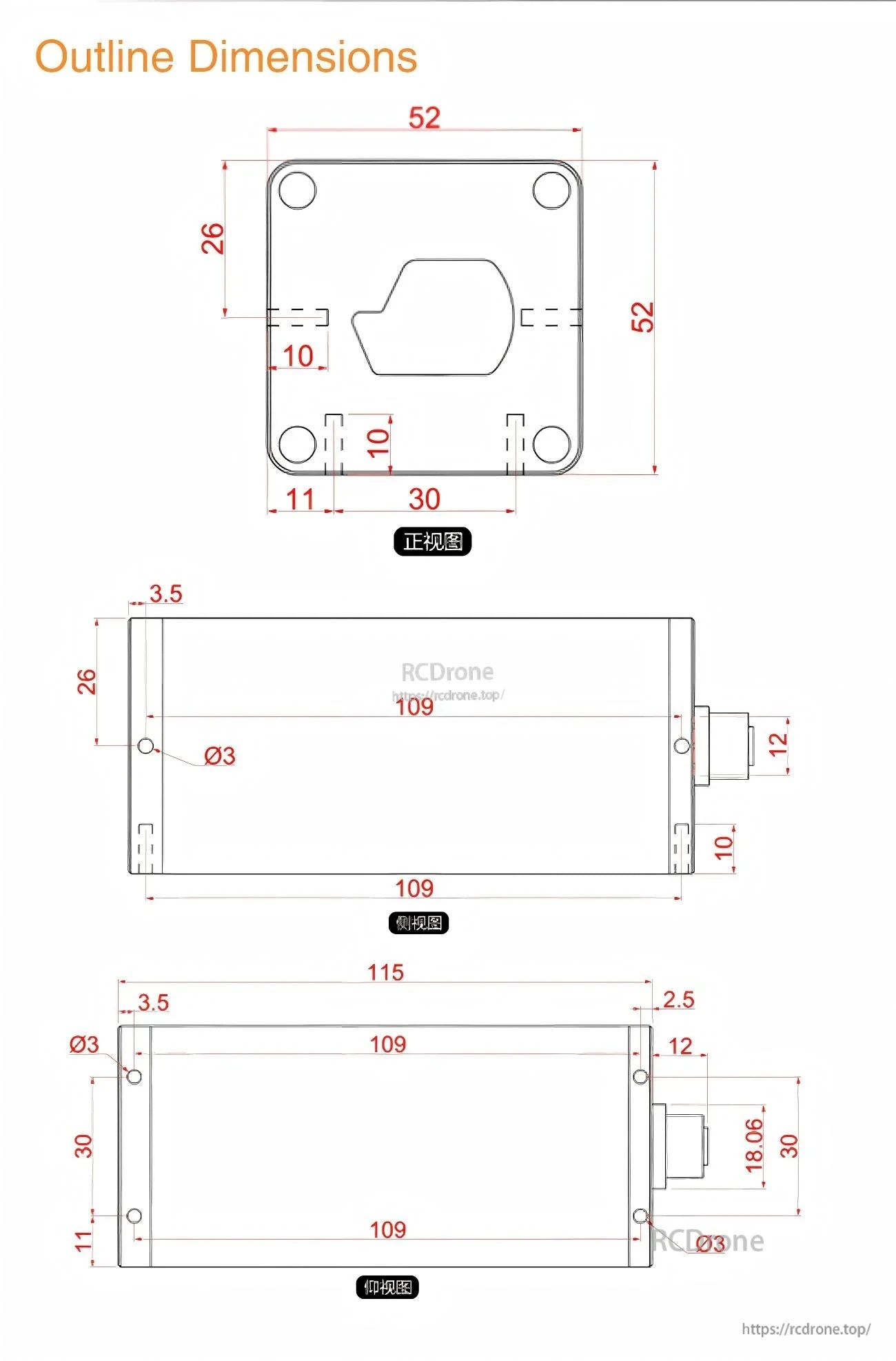

Umrisszeichnung Abmessungen (ausgewählt)

• Vorderseite: 52 x 52 (mm); interne markierte Abmessungen umfassen 26, 10, 10, 11, 30 (mm)
• Seitenansicht Längenmarkierungen: 109 (mm) (Körpermarkierung angezeigt), Gesamtlängenmarkierung: 115 (mm)
• Lochdurchmesser-Markierung: O3 (mm)
• Zusätzliche markierte Abmessungen: 3.5, 2.5, 12, 18.06, 30 (mm)

Für Integrations- und Auswahlunterstützung (SK-Pro30 / SK-Pro60 / SK-Pro100) kontaktieren Sie https://rcdrone.top/ oder senden Sie eine E-Mail an [email protected].

Anwendungen

• Humanoide Roboter, vierbeinige Roboter, Exoskelette
• Roboterarme, Anwendungen von Roboterarmen auf Materialebene
• AGV-Fahrzeuge, ARU-Roboter
• Bauvermessung und Kartierung; Messung unter harten Arbeitsbedingungen
• Lagerei und Logistik (Frachtposition und Distanzmessung)
• Schienenverformungsmessung; Hafenmessung
• Wissenschaftliche Forschungsexperimente
• Kranpositionierung und Kollisionsschutz
• Automatisierte medizinische Geräte
• Überwachung der Sicherheit von U-Bahn-Tunneln

Handbücher

• Yunshis SK-Pro Laser-Distanzsensor - Zeichnung (PDF)

Details

Entwickelt für industrielle Distanzmessungen, kombiniert die SK‑Pro-Serie einen sichtbaren Ziel-Laser mit starker Immunität gegen Tageslicht und flexiblen Reichweitenoptionen.

Erhalten Sie schnelle, stabile Messungen mit bis zu 30 Hz Ausgabe, 1 mm Genauigkeit und Schnittstellenoptionen wie RS485 oder 4–20 mA für eine einfache Integration.

Für anspruchsvolle Automatisierungsaufgaben entwickelt, priorisiert die SK‑Pro-Serie lange Reichweite, hohe Präzision und zuverlässige Leistung in komplexen Umgebungen.

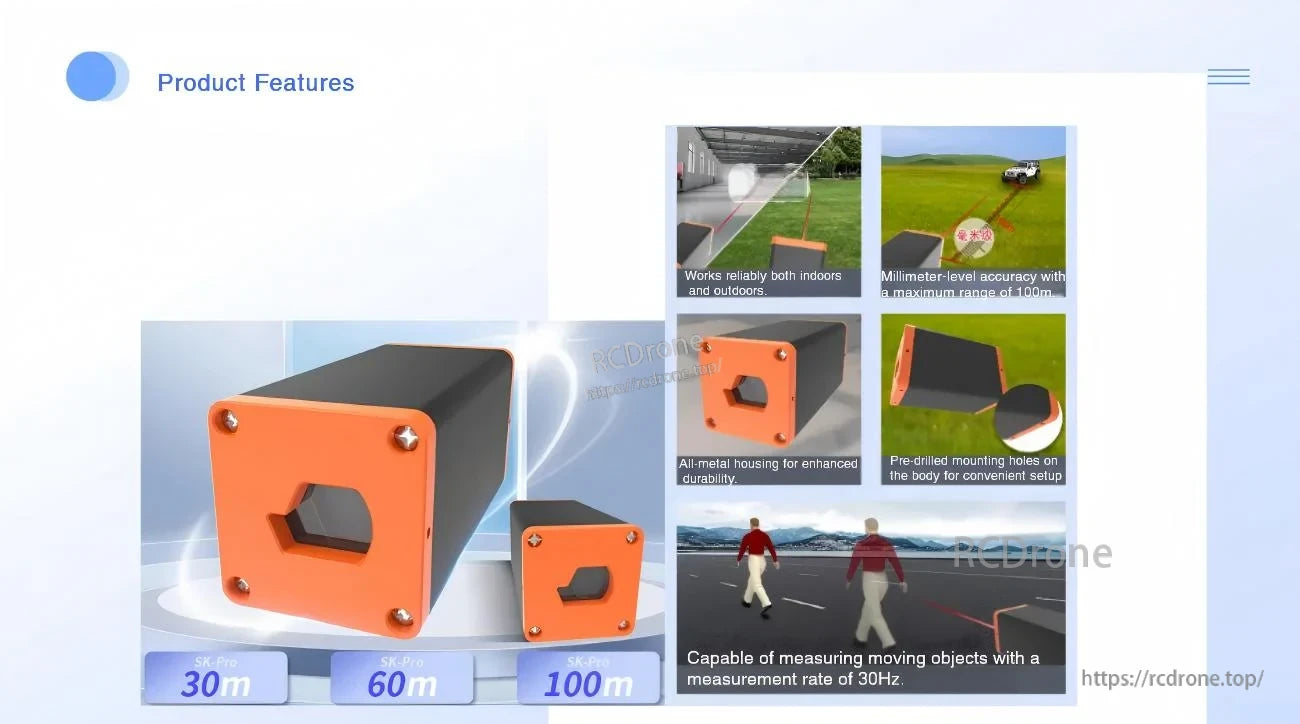

Wählen Sie den Bereich, der zu Ihrem Setup passt—30 m, 60 m oder 100 m—und montieren Sie ihn sicher für konsistentes Distanzfeedback in der Robotik und Automatisierung.

Häufige Anwendungen umfassen Vermessung und Kartierung, Lager- und Logistikpositionierung, Schienenüberwachung und Hafenmessung.

Geeignet für Infrastruktur- und Schwerindustrie-Messungen, einschließlich Schienen-/Gleisüberwachung und große Tankabstands- oder Positionsbestimmung.

Von materiallevel Roboterarmen bis hin zu Kran-Kollisionsschutz und Tunnel-Sicherheitsüberwachung unterstützt der Sensor eine breite Palette von Automatisierungsbedürfnissen.

Umrissabmessungen und Montageschriften helfen, die Passform für Gehäuse, Halterungen und Maschinenintegration zu bestätigen.
