ZeroErr ePower-Board mit 50 W 5 Ω Bremswiderstand und 48 VDC-Anschlüssen

ZeroErr ePower-Board mit 50 W 5 Ω Bremswiderstand und 48 VDC-Anschlüssen

ZeroErr

Regulärer Preis $287.00 USD
Regulärer Preis Verkaufspreis $287.00 USD
Verkauf Ausverkauft
Steuern inklusive. Versand Wird an der Kasse berechnet.
Version
Vollständige Details anzeigen

Übersicht

Das ZeroErr ePower-Board ist ein schwarzes Stromboard mit 48 VDC-Anschlussklemmen, regenerativen Bremsspannungsschwellen und einer zeichnungsspezifizierten Bremswiderstandsbewertung von 50 W, 5 Ω. Diese Bewertung gibt keinen Inhalt des Pakets an.

Eigenschaften

  • Fünf beschriftete Klemmen: DC+, PE, DC-, BR und B+.
  • DC+ und DC- verbinden sich mit den positiven und negativen Polen einer 48 VDC-Stromversorgung; PE verbindet sich mit dem Gehäuse EGND.
  • BR und B+ verbinden sich mit dem Bremswiderstand.
  • Rahmenartige gecrimpte Anschlussverbindung mit einem Drahtlochdurchmesser von Ø1,9 mm.

Technische Daten

Parameter Wert
Modell eLine Power 5 Kabel
Größe 75 × 80 × 22.5 mm
Gewicht 66.5 g
Eingangsspannung <50 VDC
Regenerative Bremsenspannung beim Start 51 VDC
Regenerative Bremsenspannung beim Stop 50 VDC
Bremswiderstand Leistung (angegebene Bewertung) 50 W
Bremswiderstand Widerstand (angegebene Bewertung) 5 Ω
Betriebstemperatur −20 bis 60 °C
Lagertemperatur −30 bis 60 °C
Schutzart IP30
Benutzungs-/Luftfeuchtigkeit 20% bis 80% (keine Kondensation)

Terminalverbindungen

Pin Terminalzeichen Terminalfunktion Terminal-Spezifikation
1 DC+ Verbinden Sie mit dem positiven Pol der 48 VDC Stromversorgung Rahmenart, gecrimpter Anschluss, Drahtlochdurchmesser Ø1.9 mm
2 PE Verbinden Sie mit dem Gehäuse EGND Rahmenart, gecrimpter Anschluss, Drahtlochdurchmesser Ø1,9 mm
3 DC- Verbinden Sie mit dem negativen Pol der 48 VDC Stromversorgung Rahmenart, gecrimpter Anschluss, Drahtlochdurchmesser Ø1,9 mm
4 BR Verbinden Sie mit dem Bremswiderstand Rahmenart, gecrimpter Anschluss, Drahtlochdurchmesser Ø1,9 mm
5 B+ Verbinden Sie mit dem Bremswiderstand Rahmenart, gecrimpter Anschluss, Drahtlochdurchmesser Ø1.9 mm

Anwendungen

  • Humanoide Roboter
  • Roboterarme
  • Exoskelette
  • Quadruped-Roboter
  • AGV-Fahrzeuge
  • ARU-Roboter

Dokumente

ZeroErr ePower Board Zeichnung — Produktdokument (PDF)

Lynx V2.0 — Handbuch (PDF)

Lynx Info Zeichnung — Zeichnung (PDF)

zeroerr epower board Kamera-Modul Installationsanleitung — Kamera-Modul Installationsanleitung (PDF)

ZeroErr ePower Board — 3D-Modell (STEP)

ZeroErr ePower Board v1.3 — Benutzerhandbuch (PDF)

Visuelle Details

Anwendungsbeispiele

Power discharge module beside a robotic joint
Stromentladungsmodul neben einem Robotergelenk dargestellt

Schnittstellen und Verbindungen

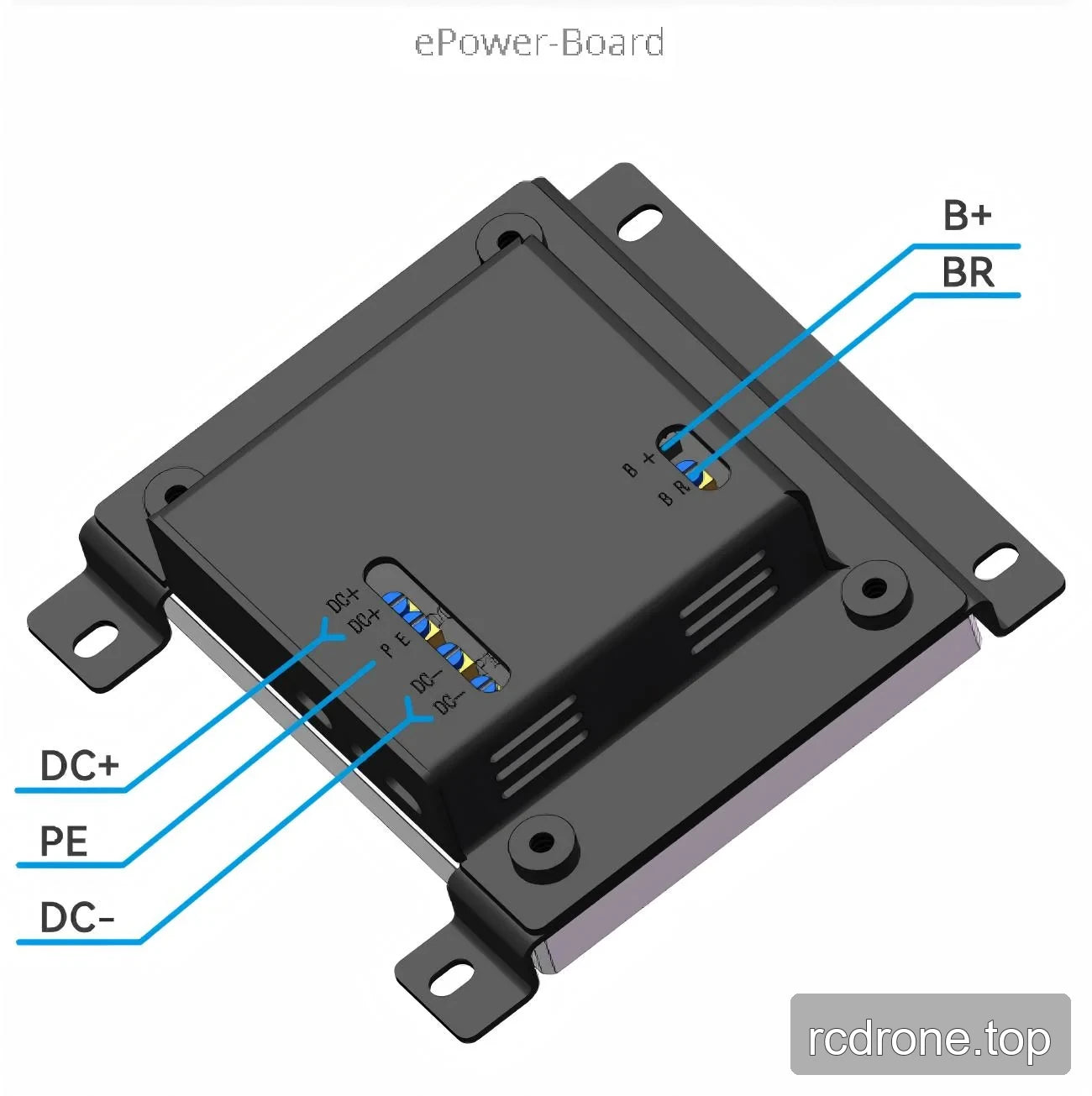

ZeroErr ePower-Board terminals labeled DC+, PE, DC-, BR, and B+
Das Black ePower-Board hat einen Anschluss mit der Bezeichnung B+. Das Black ePower-Board hat einen Anschluss mit der Bezeichnung BR.

Abmessungen und Konstruktion

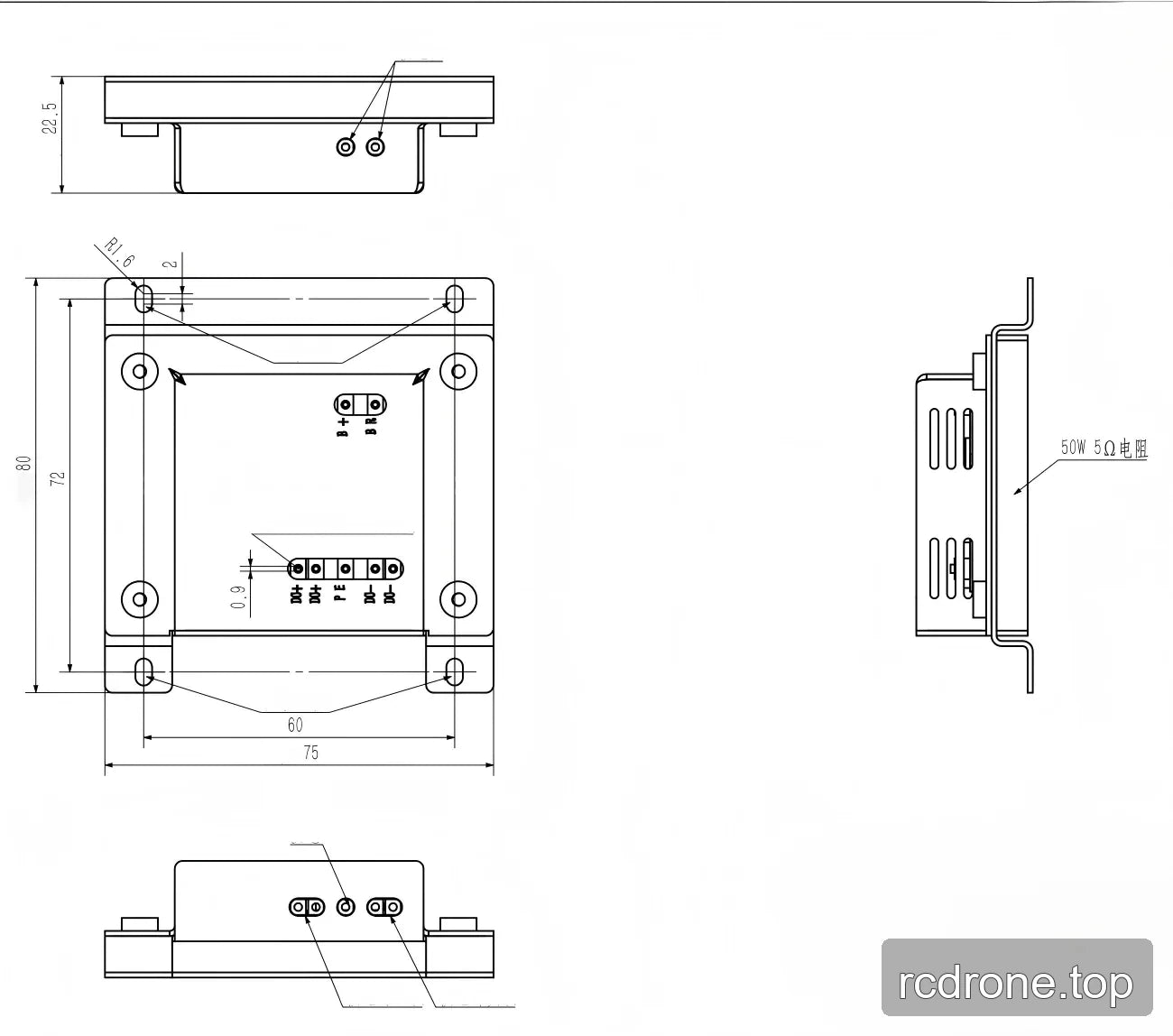

ZeroErr ePower-Board technical drawing with dimensions and terminal labels
Die Zeichnung des Black ePower-Boards gibt eine Gesamthöhe von 80 an; keine Einheit wird angegeben. Die Zeichnung des Black ePower-Boards gibt eine interne Höhe von 72 an; keine Einheit wird angegeben.
