فرستنده ویدیویی 3.3G 5W SMA VTX با فرکانس 3060-3500MHz، 64 کانال، IRC Tramp، حالتهای PIT/300mW/1W/3W/5W، مناسب باتری 2 تا 8 سلول
فرستنده ویدیویی 3.3G 5W SMA VTX با فرکانس 3060-3500MHz، 64 کانال، IRC Tramp، حالتهای PIT/300mW/1W/3W/5W، مناسب باتری 2 تا 8 سلول
HGLRC
قیمت عادی
$102.99 USD
قیمت عادی
قیمت فروش
$102.99 USD
قیمت واحد
مطابق
Taxes included.
حمل و نقل هنگام تسویه حساب محاسبه می شود.
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی

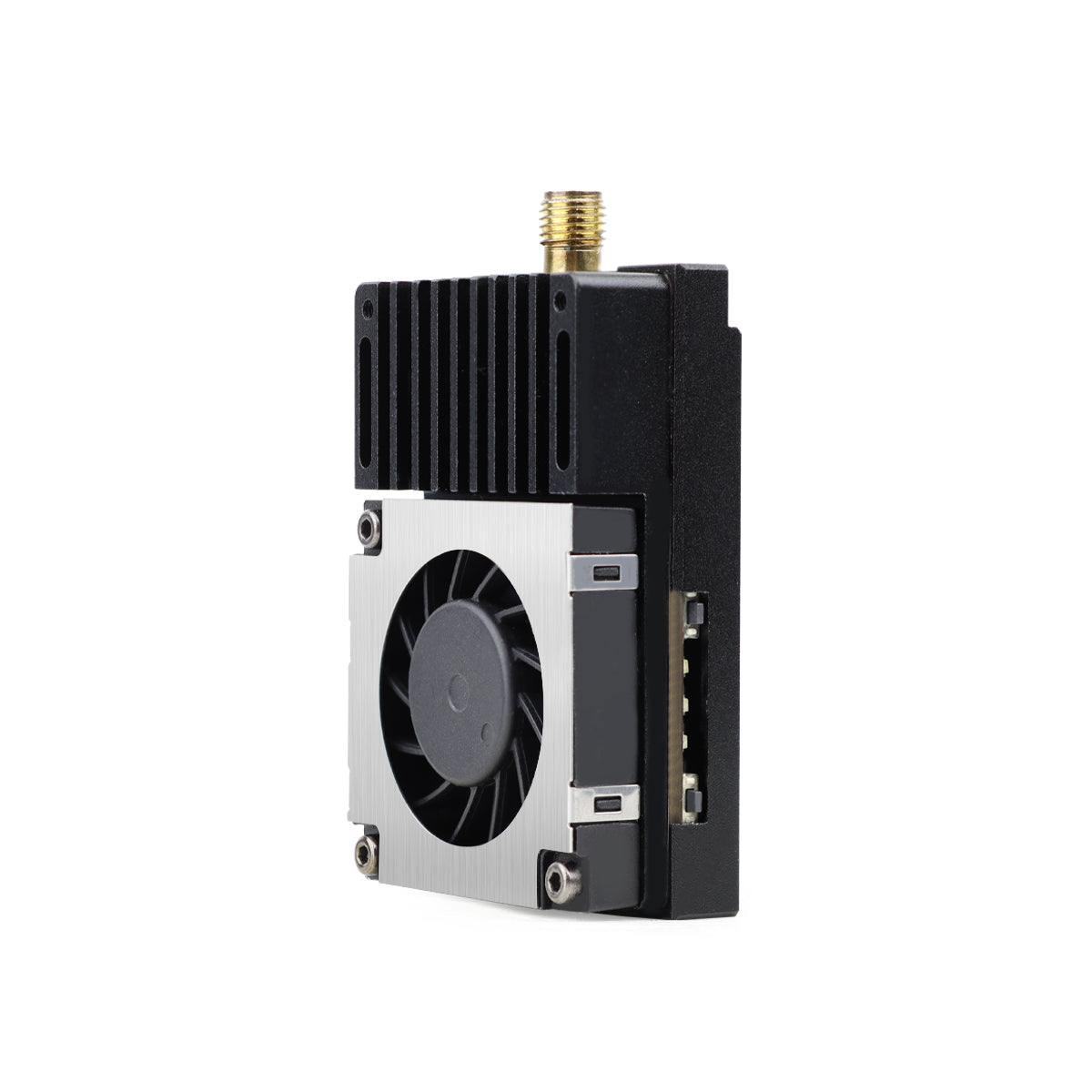

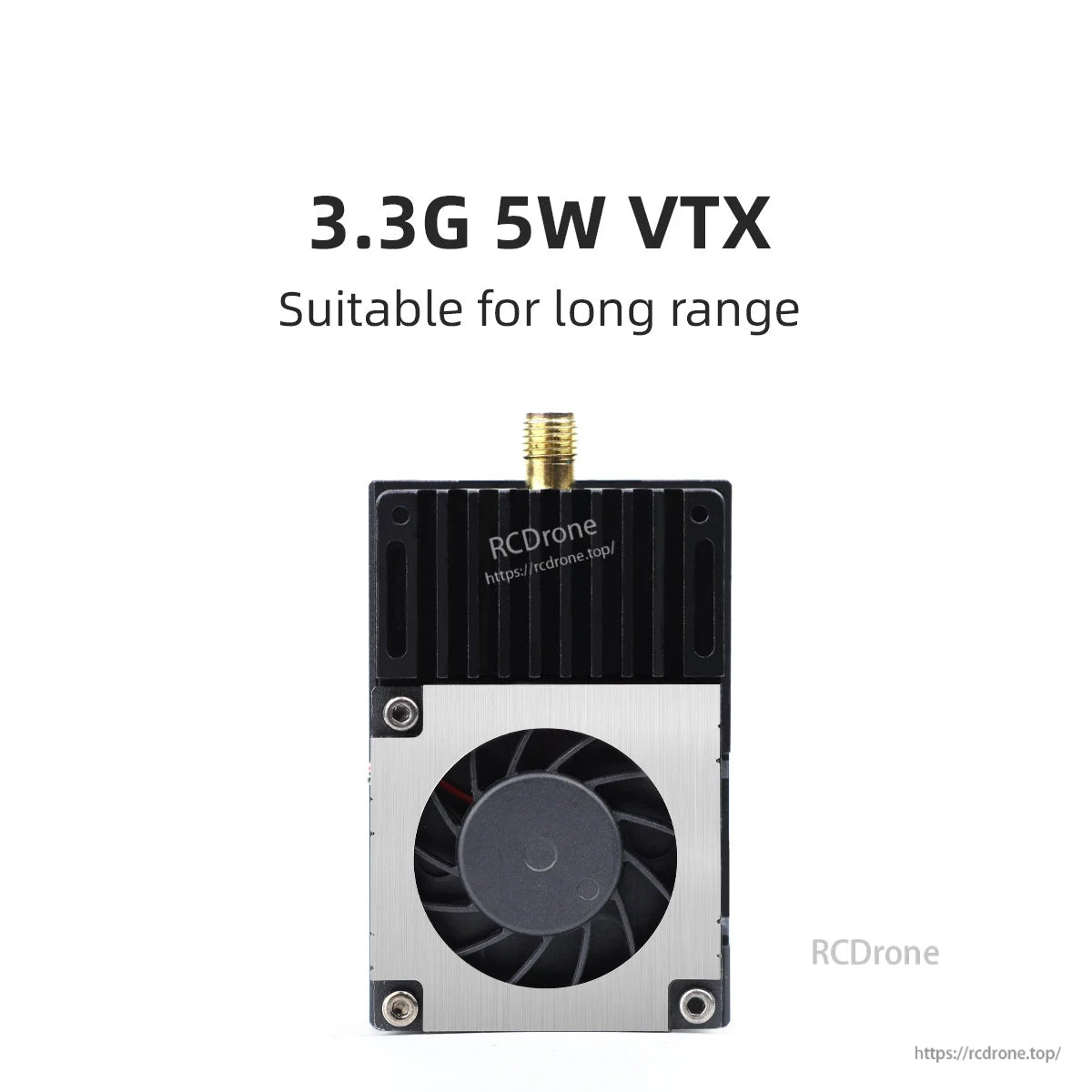

فرستنده ویدئویی 3.3G 5W (SMA VTX) برای استفاده در پهپاد FPV طراحی شده است و دارای توان خروجی قابل تنظیم (PIT/300mW/1W/3W/5W)، پشتیبانی از IRC Tramp و ورودی ولتاژ وسیع 2-8S (DC 7-36V) برای پروازهای بلندبرد و فوقالعاده بلند است.
ویژگیهای کلیدی
- حداکثر توان خروجی تا 5W با 4 سطح انتخابی به علاوه حالت PIT: PIT/300mW/1W/3W/5W
- دامنه فرکانس عملیاتی: 3060MHz-3500MHz؛ 64 کانال

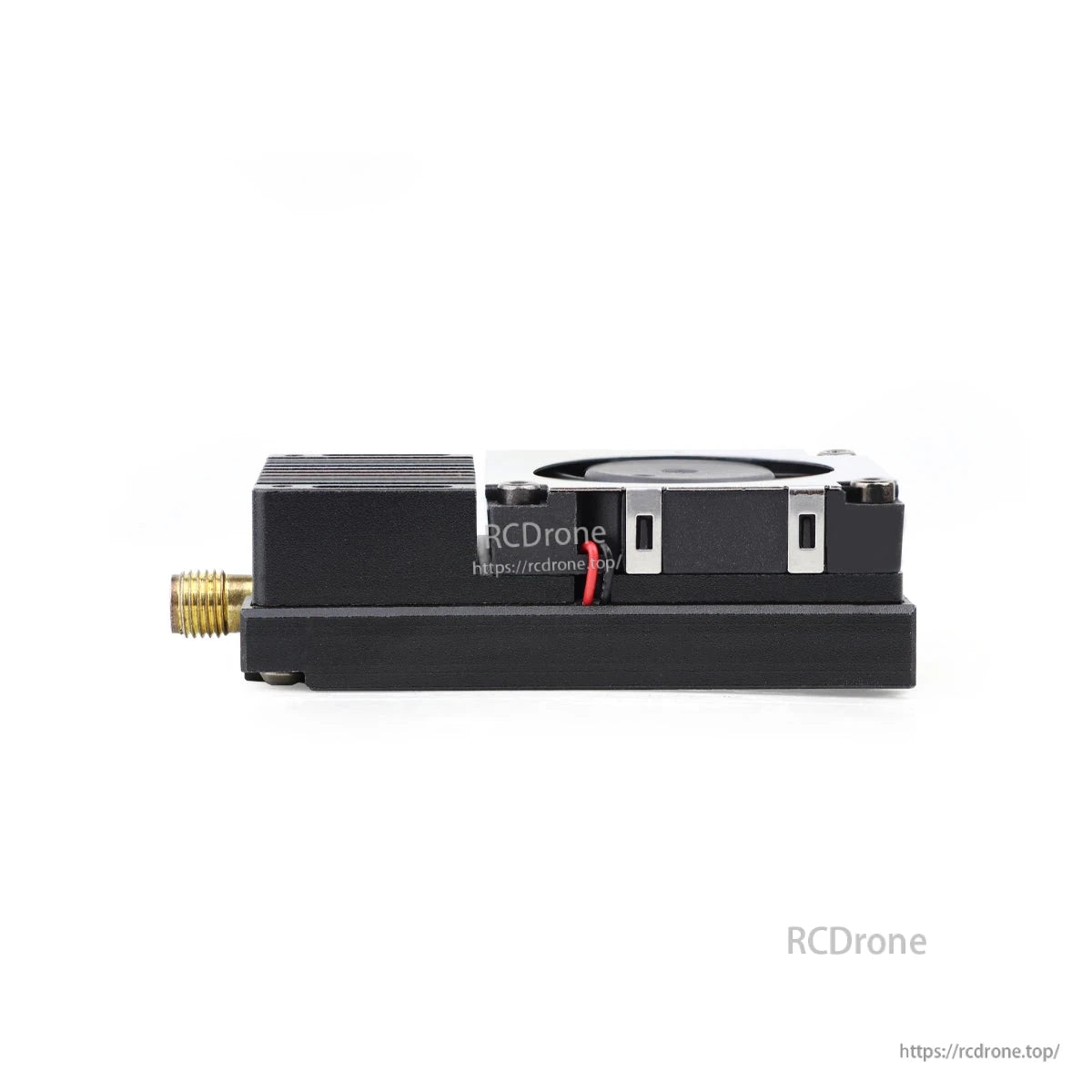

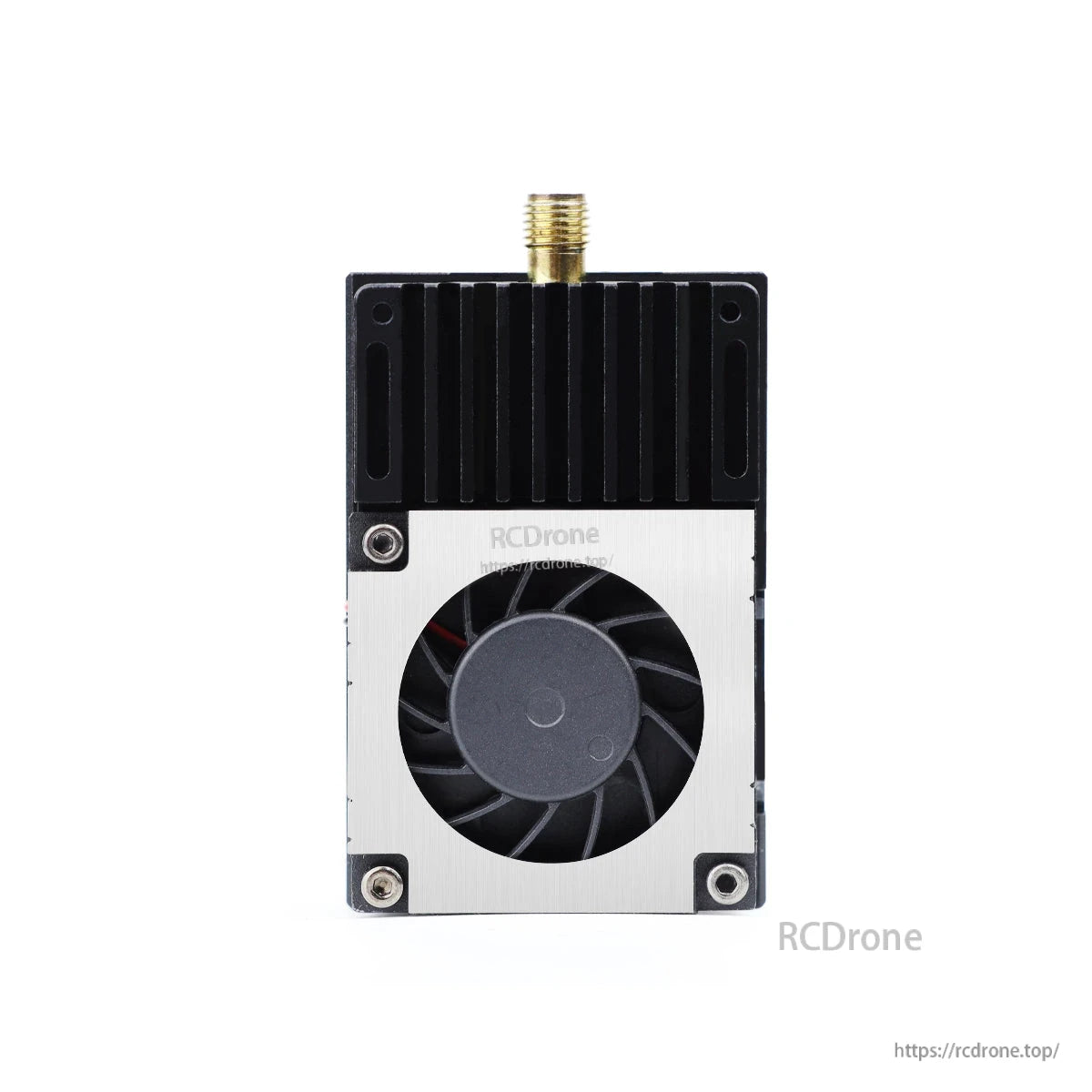

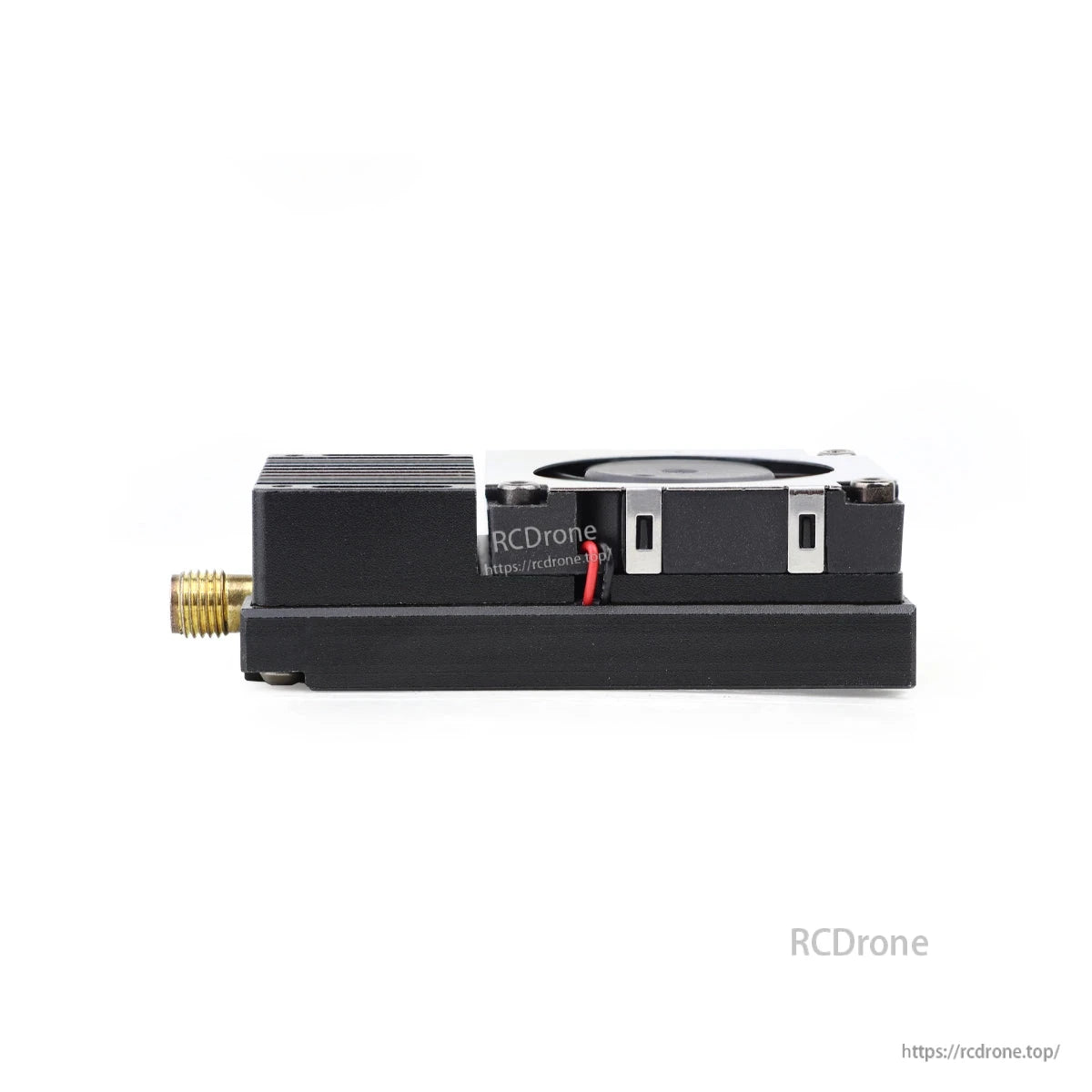

- ساختار بدنه یکپارچه ماشینکاری شده CNC با فن خنککننده برای دفع حرارت
- دکمههای چندمنظوره و گروههای نشانگر LED دوگانه برای نمایش توان/فرکانس
- پشتیبانی از پروتکل IRC Tramp برای تنظیم پارامتر OSD
- ورودی ولتاژ وسیع: 2-8S (DC 7-36V)

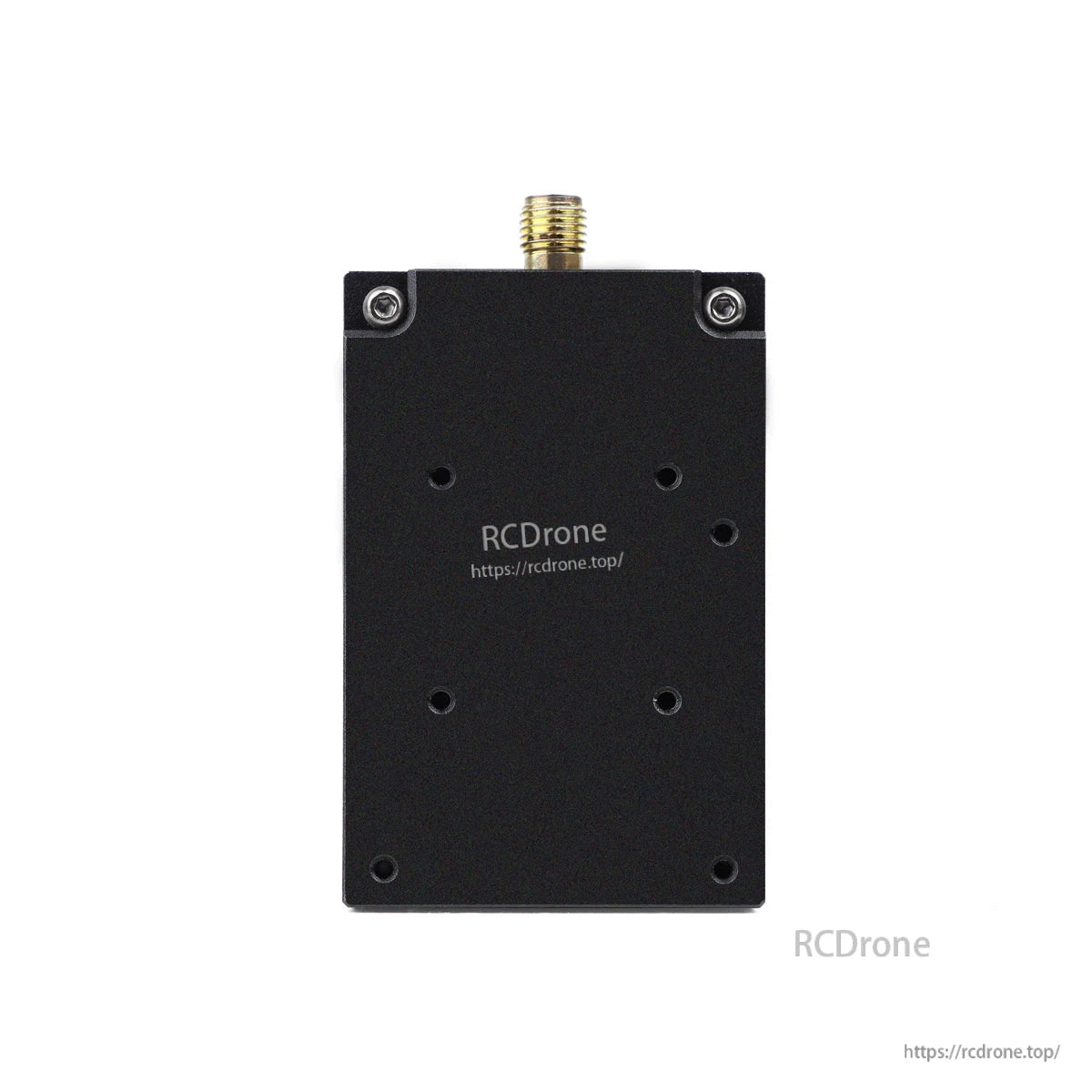

- الگوی سوراخ نصب 20x20mm M2
عملیات
- برای چرخش بین CH 1-8، دکمه انتخاب کانال را به مدت 1 ثانیه فشار دهید.
- برای تغییر سطح قدرت، دکمه انتخاب قدرت را به مدت 1 ثانیه فشار دهید: 300mW/1W/3W/5W.
- برای ورود/خروج از حالت PIT، دکمه انتخاب قدرت را به مدت بیش از 2 ثانیه فشار دهید.
- لطفاً هنگام استفاده از این محصول با مقررات محلی مطابقت داشته باشید. اطمینان حاصل کنید که آنتن قبل از استفاده نصب شده است.

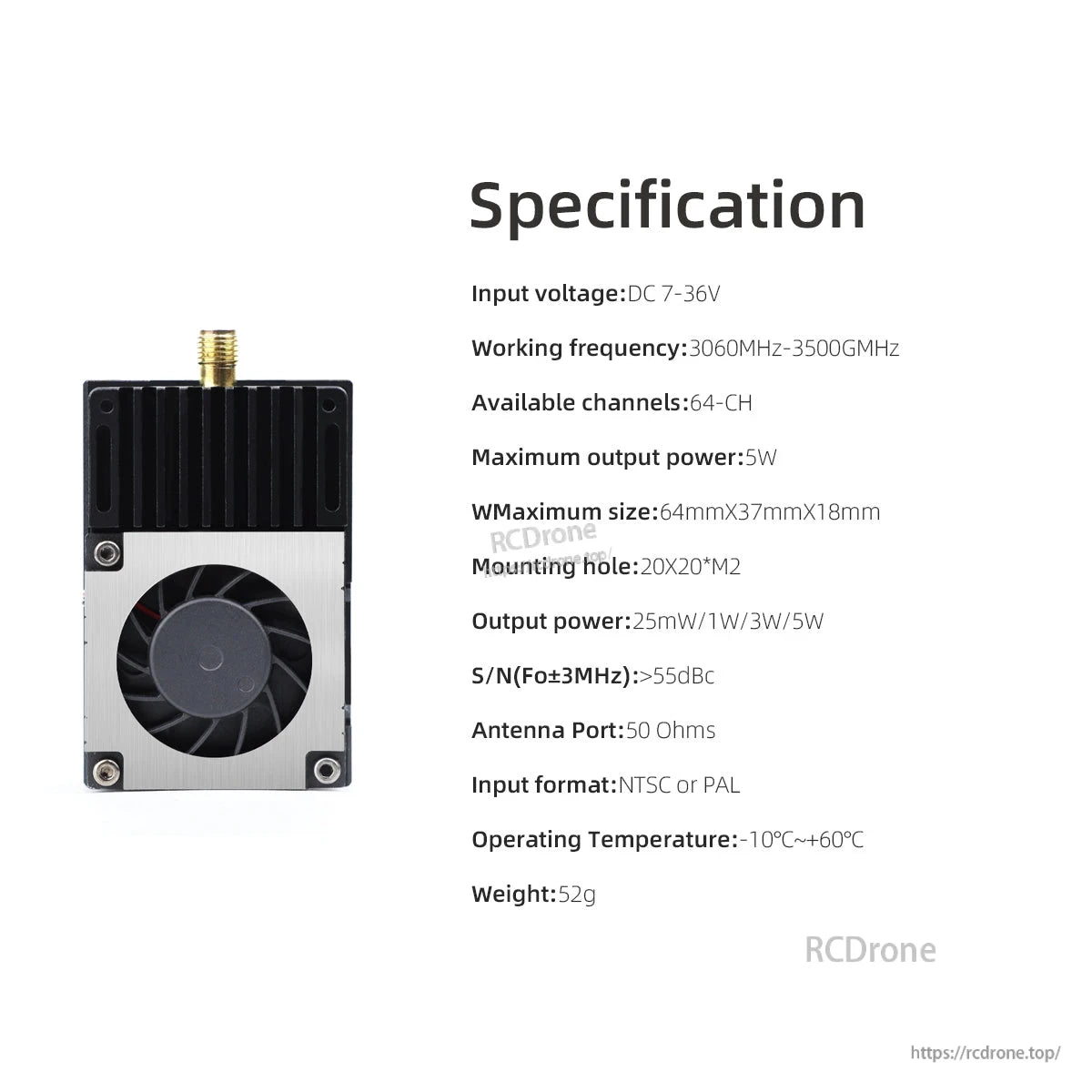

مشخصات
| نام محصول | 3.3G 5W فرستنده ویدئو |
| فرکانس کاری | 3060MHz-3500MHz |
| کانالهای موجود | 64-CH |
| توان خروجی | PIT/300mW/1W/3W/5W |
| حداکثر توان خروجی | 5W |
| ولتاژ ورودی | DC 7-36V (2-8S) |
| نسبت سیگنال به نویز S/N (Fo±3MHz) | >55dBc |
| امپدانس پورت آنتن | 50 اهم |
| فرمت سیگنال ورودی | NTSC یا PAL |
| دمای کاری | -10°C تا +60°C |
| الگوی سوراخ نصب | 20x20mm * M2 |

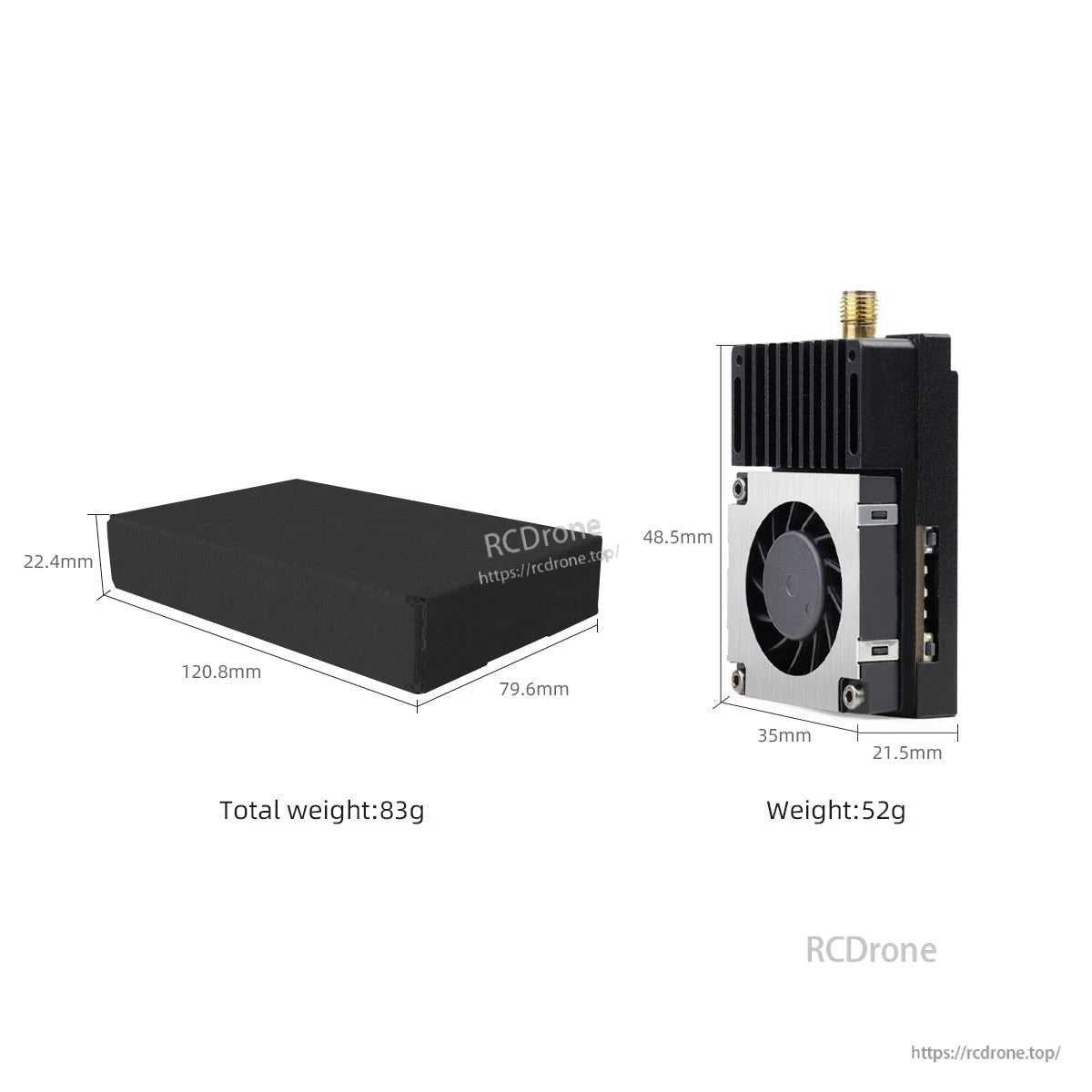

| حداکثر ابعاد (طول x عرض x ارتفاع) | 48.5mm x 35mm x 21.5mm |
| وزن | 52 گرم |
نمودار فرکانس (مگاهرتز)
| کانال | FR1 | FR2 | FR3 | FR4 | FR5 | FR6 | FR7 | FR8 |
| CH1 | 3060 | 3083 | 3215 | 3170 | 3320 | 3310 | 3330 | 3360 |
| CH2 | 3080 | 3114 | 3235 | 3190 | 3345 | 3330 | 3350 | 3380 |
| CH3 | 3100 | 3145 | 3255 | 3210 | 3370 | 3355 | 3370 | 3400 |
| CH4 | 3120 | 3176 | 3275 | 3230 | 3390 | 3380 | 3390 | 3420 |
| CH5 | 3140 | 3207 | 3295 | 3250 | 3420 | 3405 | 3410 | 3440 |
| CH6 | 3160 | 3238 | 3315 | 3270 | 3445 | 3430 | 3430 | 3460 |
| CH7 | 3180 | 3269 | 3335 | 3290 | 3470 | 3455 | 3450 | 3480 |
| CH8 | 3200 | 3300 | 3335 | 3310 | 3495 | 3480 | 3470 | 3500 |

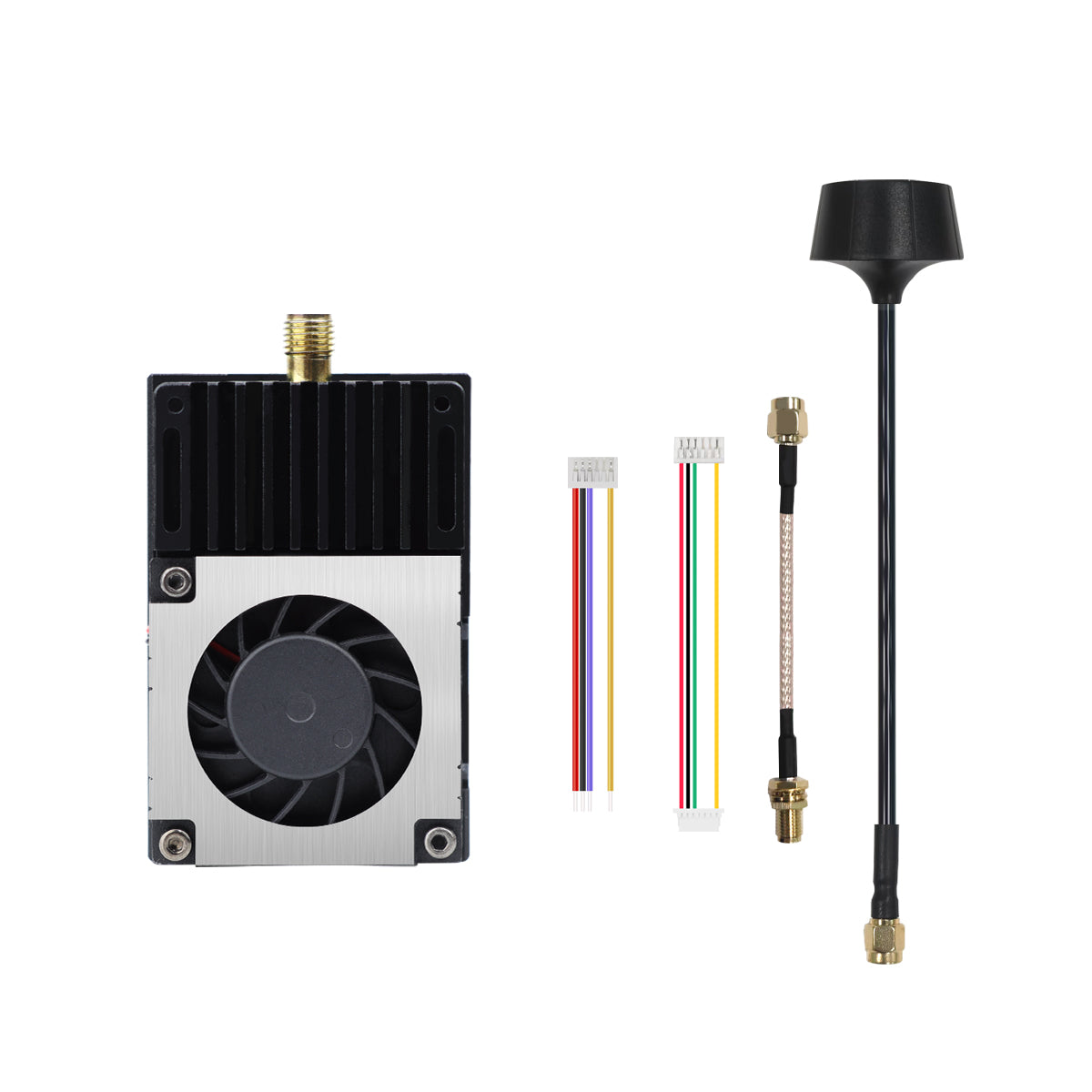

موارد موجود
- 1 x 3.3G 5W فرستنده ویدئو
- 1 x آداپتور SMA 100mm
- 1 x کابل تکسر GH1.25 6Pin 100mm
- 1 x کابل دو سر SH1.0 4Pin به GH1.25 6Pin 60mm
برای راهنمایی در مورد سیمکشی و سوالات تنظیمات (شامل پیکربندی IRC Tramp/OSD)، با پشتیبانی تماس بگیرید در https://rcdrone.top/ یا support@rcdrone.top .
جزئیات
فرستنده ویدئوی قابل تنظیم 3.3G با خروجی SMA، قدرت قابل انتخاب PIT/300mW/1W/3W/5W و ورودی وسیع 2–8S؛ جزئیات سیمکشی و اندازه برای نصب آسانتر گنجانده شده است.
