موتور گیربکسی سیاره‌ای ضدآب 32GP-31ZY، ۱۲ ولت/۲۴ ولت
موتور گیربکسی سیاره‌ای ضدآب 32GP-31ZY، ۱۲ ولت/۲۴ ولت
Jiali Motor
در دسترس بودن پیکاپ بارگیری نشد

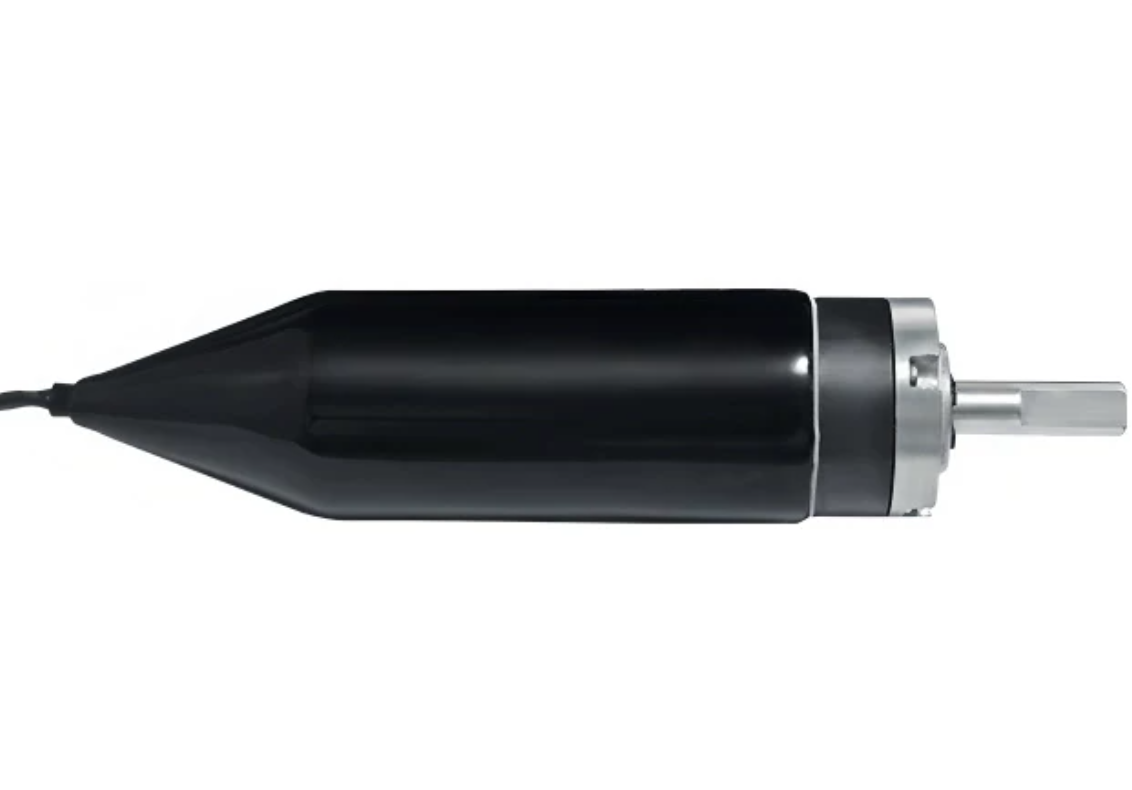

32GP-31ZY با پوشش ضد آب محافظ

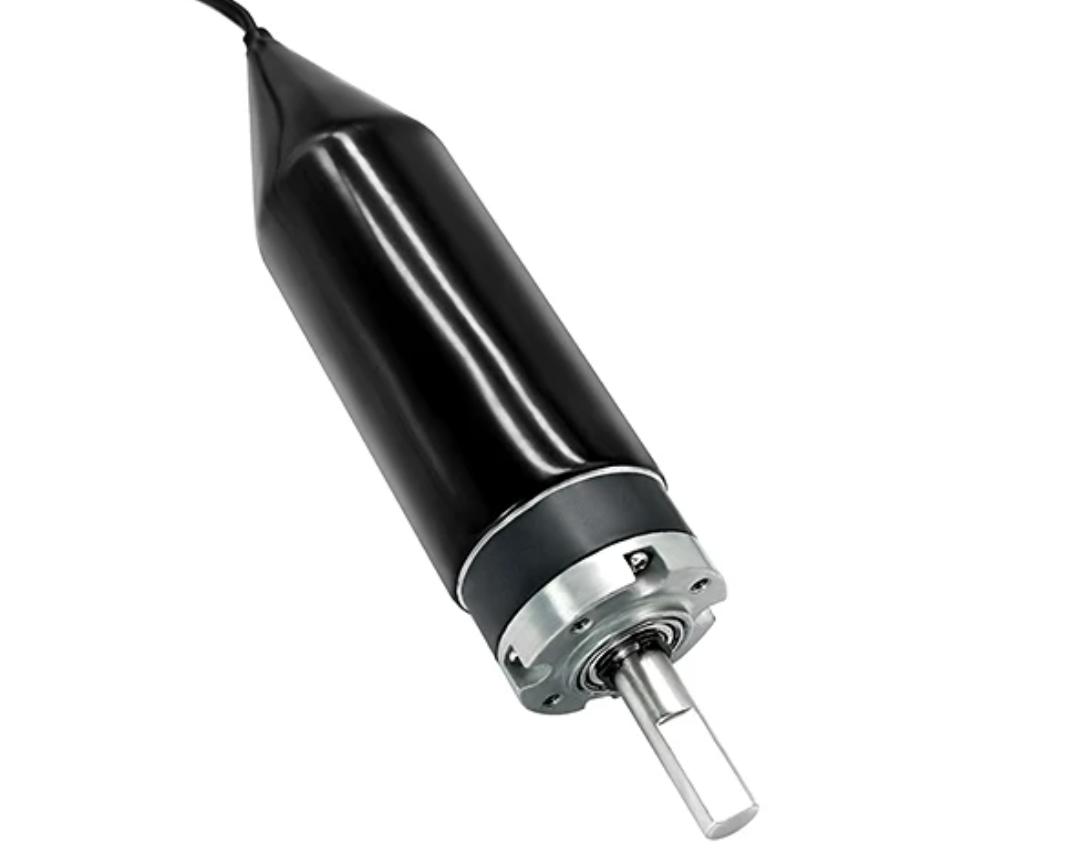

این نسخه ضد آب موتور Jiali Motor 32GP-31ZY موتور گیربکس DC سیاره‌ای, با بدنه موتور پوشیده و خروجی کابل مخروطی که در عکس‌ها نشان داده شده است. این یک پیکربندی جداگانه از 32GP-31ZY استاندارد بدون پوشش است. هیچ انکودر برای این لیست مشخص نشده است.
حفاظت در برابر آب: تأمین‌کننده این را یک موتور ضد آب می‌نامد اما درجه IP، عمق غوطه‌وری یا مدت زمان آزمایش را ارائه نمی‌دهد. قبل از استفاده در زیر آب، مناسب بودن را تأیید کنید؛ لوازم جانبی به عنوان ضد آب مشخص نشده‌اند.
پیکربندی خود را انتخاب کنید
ولتاژ DC نامی و سرعت خروجی بدون بار، قطر شفت خروجی و بسته لوازم جانبی را انتخاب کنید. سرعت واقعی تحت بار کاهش می‌یابد. نام‌های بسته به طور دقیق مشخص می‌کنند که کدام لوازم جانبی شامل شده‌اند.
مشخصات
- برند / مدل: Jiali Motor 32GP-31ZY، نسخه ضد آب.
- منبع: 12 ولت DC یا 24 ولت DC، بسته به نوع.
- سرعت بدون بار قابل انتخاب: 11-1538 دور در دقیقه.
- قطر شفت: 6 میلی‌متر یا 8 میلی‌متر؛ پروجکشن 25 میلی‌متر و طول صاف 15 میلی‌متر.
- ابعاد عرضی: 5.5 میلی‌متر برای شفت 6 میلی‌متر؛ 7 میلی‌متر برای شفت 8 میلی‌متر.
- قطر جعبه دنده 32 میلی‌متر؛ بدنه موتور پوشیده تقریباً 34 میلی‌متر در عکس.
- بخش موتور 57 میلی‌متر؛ طول جعبه دنده L 25.2-43.6 میلی‌متر بسته به نسبت کاهش.
- نصب جلو: چهار سوراخ M3 در یک دایره با فاصله 26 میلی‌متر؛ قطر برجستگی مکان‌یابی 19 میلی‌متر.
- وزن تقریبی موتور: 284-360 گرم بسته به نسبت، بدون لوازم جانبی.
- 12 ولت: جریان بدون بار 0.35A؛ جریان بارگذاری شده لیست شده 1.3A؛ توان 15.6W.
- 24 ولت: جریان بدون بار 0.25A؛ جریان بارگذاری شده لیست شده 0.8A؛ توان 19.2W.
نقشه بخش پشتی مخروطی 34.8 میلی‌متر و طول مرجع مصور 134 میلی‌متر را نشان می‌دهد.طول کلی با گیربکس L متغیر است؛ 134 میلی‌متر را به هر نسبت اعمال نکنید.
داده‌های عملکرد
داده‌های حداکثر کارایی / بارگذاری شده تأمین‌کننده. سرعت‌ها به صورت RPM، گشتاور kgf.cm, طول‌ها به میلی‌متر و وزن‌ها تقریباً به گرم است. سرعت موتور قبل از کاهش به عنوان 8000 RPM ذکر شده است.
| RPM بدون بار | RPM بارگذاری شده | گشتاور 12V (kgf.cm) | گشتاور 24V (kgf.cm) | نسبت | گیربکس L (میلی‌متر) | وزن (گرم) |
|---|---|---|---|---|---|---|
| 1538 | 1200 | 1 | 1.2 | 5.2 | 25.2 | 284 |
| 571 | 450 | 4 | 5 | 14 | 31.1 | ۳08 |
| ۲۹۶ | ۲۴۰ | ۹ | ۱۰ | ۲۷ | ۳۱.۱ | ۳08 |
| ۱۶۰ | ۱۳۰ | ۲۰ | ۲۵ | ۵۰ | ۳۷.۴ | ۳۳۴ |
| ۹۸ | ۷۸ | ۳۲ | ۳۵ | ۸۲ | ۳۷.۴ | ۳۳۴ |
| ۵۸ | ۴۵ | ۴۵ | ۵۲ | ۱۳۹ | ۳۷.۴ | ۳۳۴ |
| ۳۷ | ۳۰ | ۵۸ | ۶۵ | ۲۱۸ | ۴۳.6 | 360 |
| 22 | 18 | 65 | 75 | 369 | 43.6 | 360 |
| 16 | 12 | 80 | 85 | 516 | 43.6 | 360 |
| 11 | 9 | 95 | 100 | 721 | 43.6 | 360 |
نصب و عملکرد
از منبع تغذیه DC که با ولتاژ موتور انتخاب شده مطابقت دارد استفاده کنید. موتور را مستقیماً به AC خانگی متصل نکنید. معکوس کردن سیم‌های موتور جهت چرخش را تغییر می‌دهد؛ یک کنترلر سازگار می‌تواند کنترل سرعت و جهت را فراهم کند. کاهش سرعت الکترونیکی ممکن است گشتاور موجود را کاهش دهد. از ارقام عملیاتی بارگذاری شده استفاده کنید و از بار اضافی یا عملکرد متوقف شده خودداری کنید.
نوع پلاگین منبع تغذیه، دامنه ورودی و مشخصات الکتریکی کنترلر در منبع مشخص نشده است. کنترلر سرعت اختیاری به عنوان یک کنترلر موقعیت حلقه بسته توصیف نشده است. سازگاری را برای نصب خود تأیید کنید.
محتویات بسته
یک موتور گیربکس ضد آب 32GP-31ZY در پیکربندی انتخاب شده، به همراه فقط براکت، کنترلر سرعت و/یا منبع تغذیه نام برده شده در گزینه بسته انتخابی. لوازم جانبی که در تصویر نشان داده شده‌اند فقط زمانی شامل می‌شوند که در آن بسته ذکر شده باشند.
