فریم براشلس BetaFPV Air75 II Whoop، وزن ۴.۰۰ گرم، جنس PP، فاصله محور ۷۵ میلیمتر، محل نصب کنترلر پرواز ۲۵.۵ × ۲۵.۵ میلیمتر
فریم براشلس BetaFPV Air75 II Whoop، وزن ۴.۰۰ گرم، جنس PP، فاصله محور ۷۵ میلیمتر، محل نصب کنترلر پرواز ۲۵.۵ × ۲۵.۵ میلیمتر
BETAFPV
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی

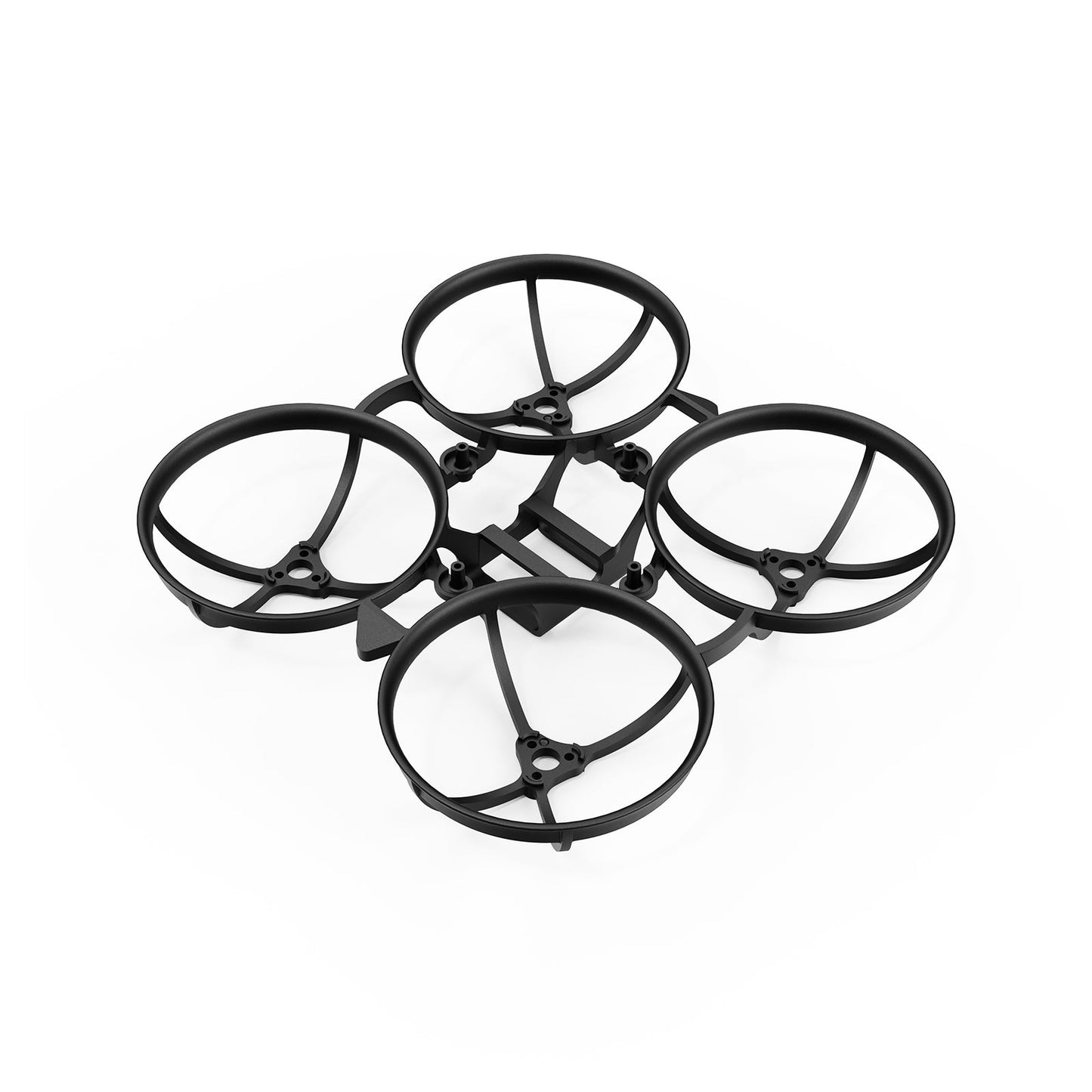

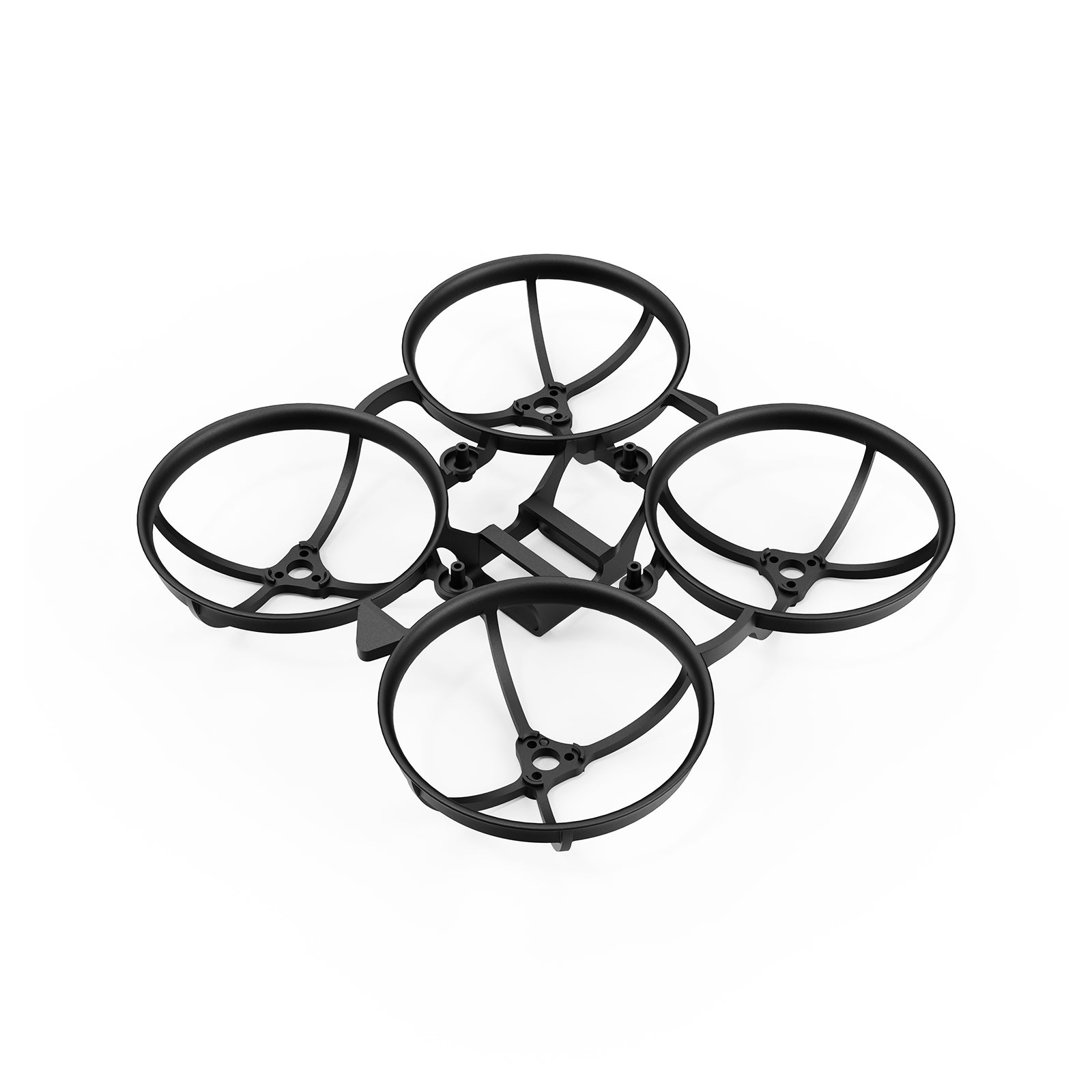

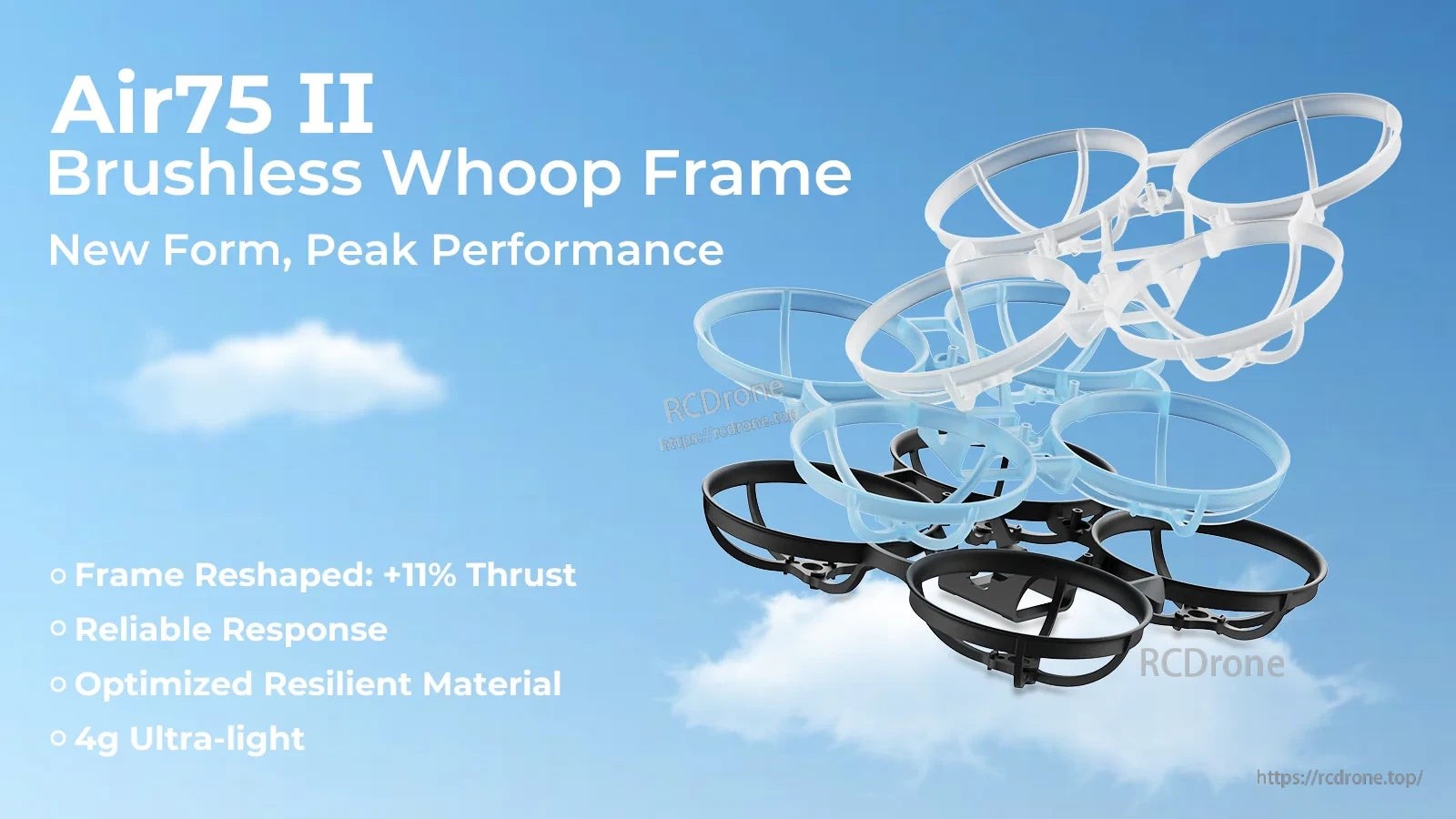

BetaFPV Air75 II یک فریم بدون برس برای ساختهای 75 میلیمتری است. این فریم از ساختار بازطراحی شده (4 بازوی تقویتکننده در مقابل 6 بازوی Air75 Gen 1) با کانالها و بازوهای متصل بهینهشده برای کاهش لرزش و بهبود پاسخ استفاده میکند، در حالی که وزن فریم را در 4.00 گرم نگه میدارد و از مواد PP استفاده میکند.
ویژگیهای کلیدی
- فریم بازطراحی شده برای +11% نیروی رانش (مقایسه با Air75 Gen 1)

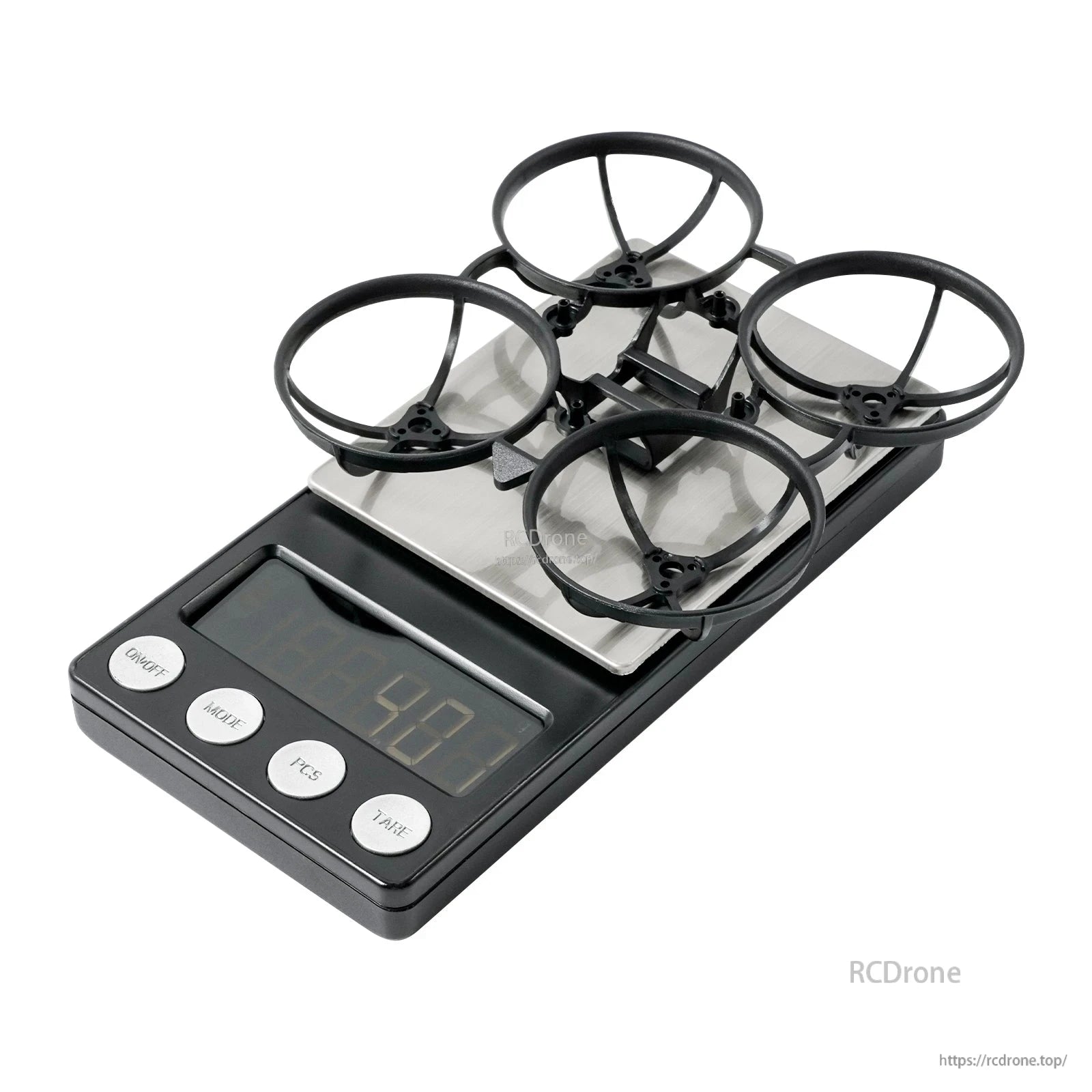

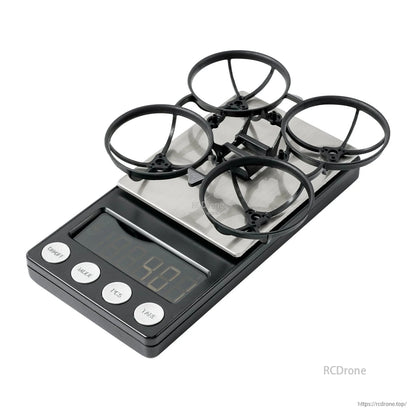

- وزن فوقالعاده سبک 4 گرم (کاهش 10% وزن نسبت به Gen 1)
- بازوهای متصل بهینهشده برای کاهش دامنه فریم و پشتیبانی از پاسخ مرحلهای نزدیک به ایدهآل PID (با تنظیم Feedforward)
- ترکیب بهینه PP برای بهبود مقاومت در برابر تصادف
- جزئیات متمرکز بر خلبان: شیارهای ثابت موتور، ساختار محافظت از پیچ موتور، سوراخهای بزرگ شده برای نصب FC (25.5 x 25.5 میلیمتر)، پروفیل کانال پایینتر
برای سوالات مربوط به سازگاری یا کمک در انتخاب قطعات یدکی، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.
مشخصات
| مورد | فریم بدون براش Air75 II |
| جنس | PP |
| وزن | 4.00 گرم |
| فاصله محور چرخ | 75 میلیمتر |
| محل نصب موتور | 3-M1.4-6.6 میلیمتر |
| محل نصب کنترلر پرواز | 25.5 x 25.5 میلیمتر |
| محل نصب FC (حداکثر) | phi 1.2 میلیمتر |
| اندازه محل باتری | 16.3 x 6.3 میلیمتر |
| حداکثر اندازه | 99.1 x 99.1 x 16.2 میلیمتر |
| قطر داکت | 42.0 میلیمتر |
| ارتفاع داکت | 4.5mm |
| پشتیبانهای بازو | 4 |
| پروپیلرها | پروپیلرهای 40mm |

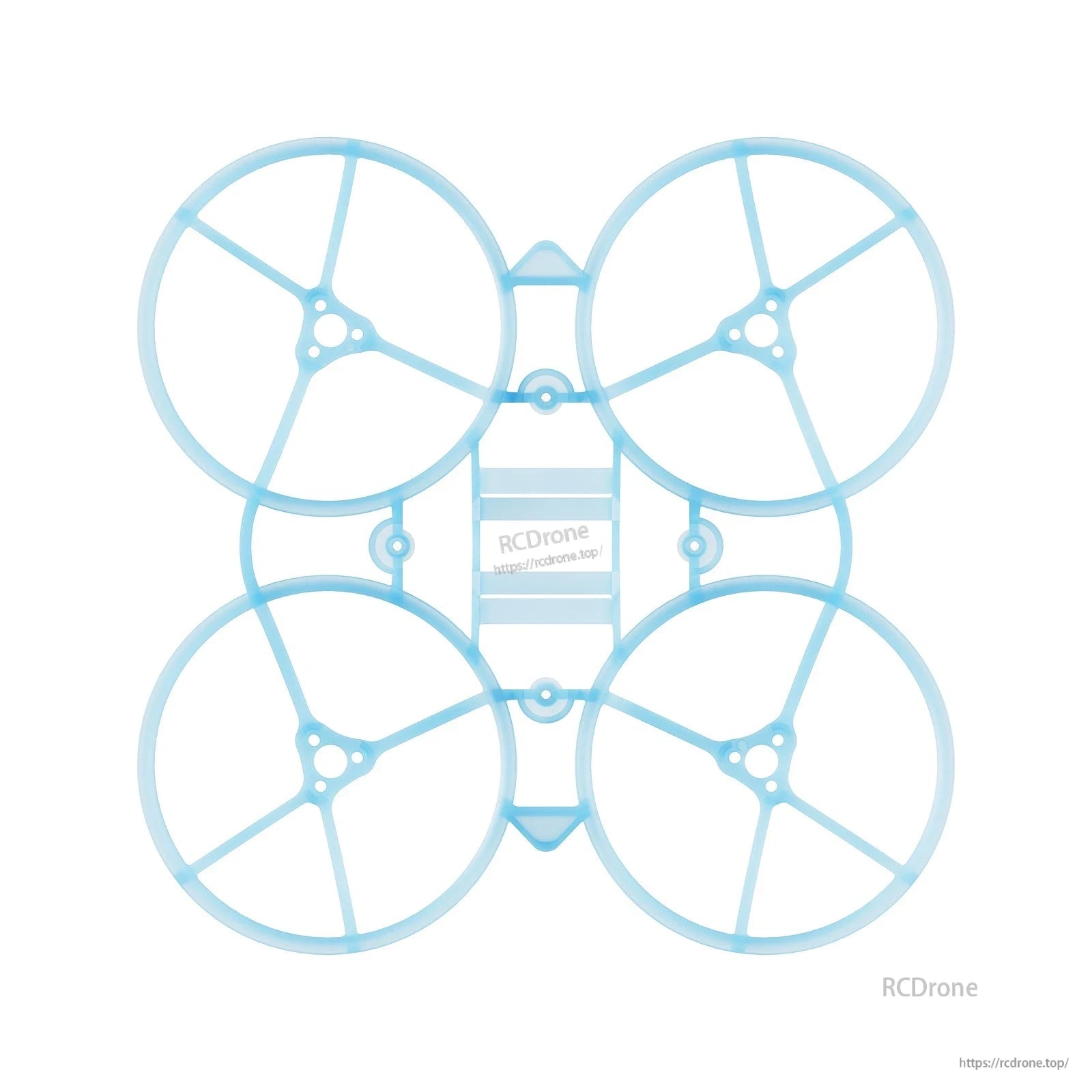

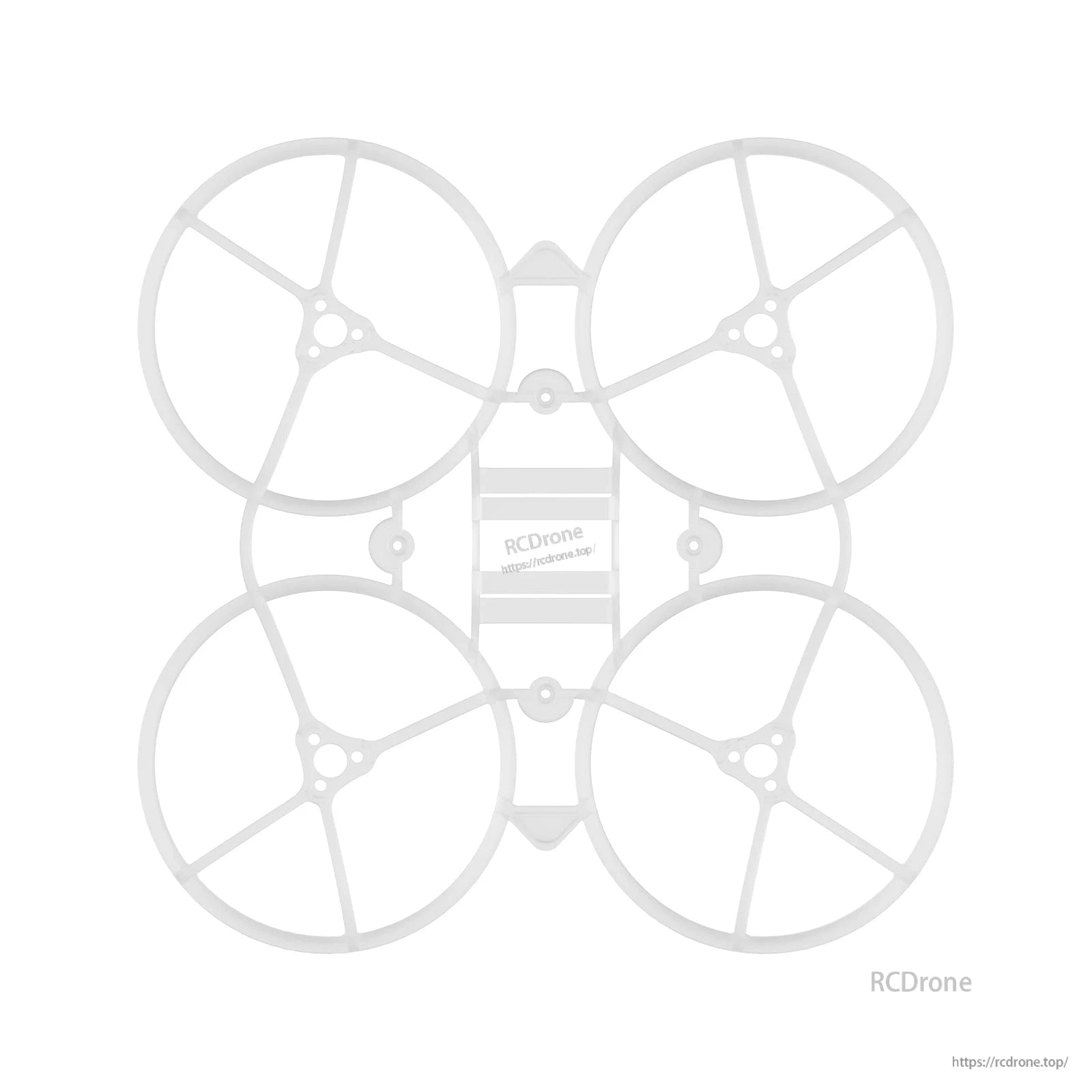

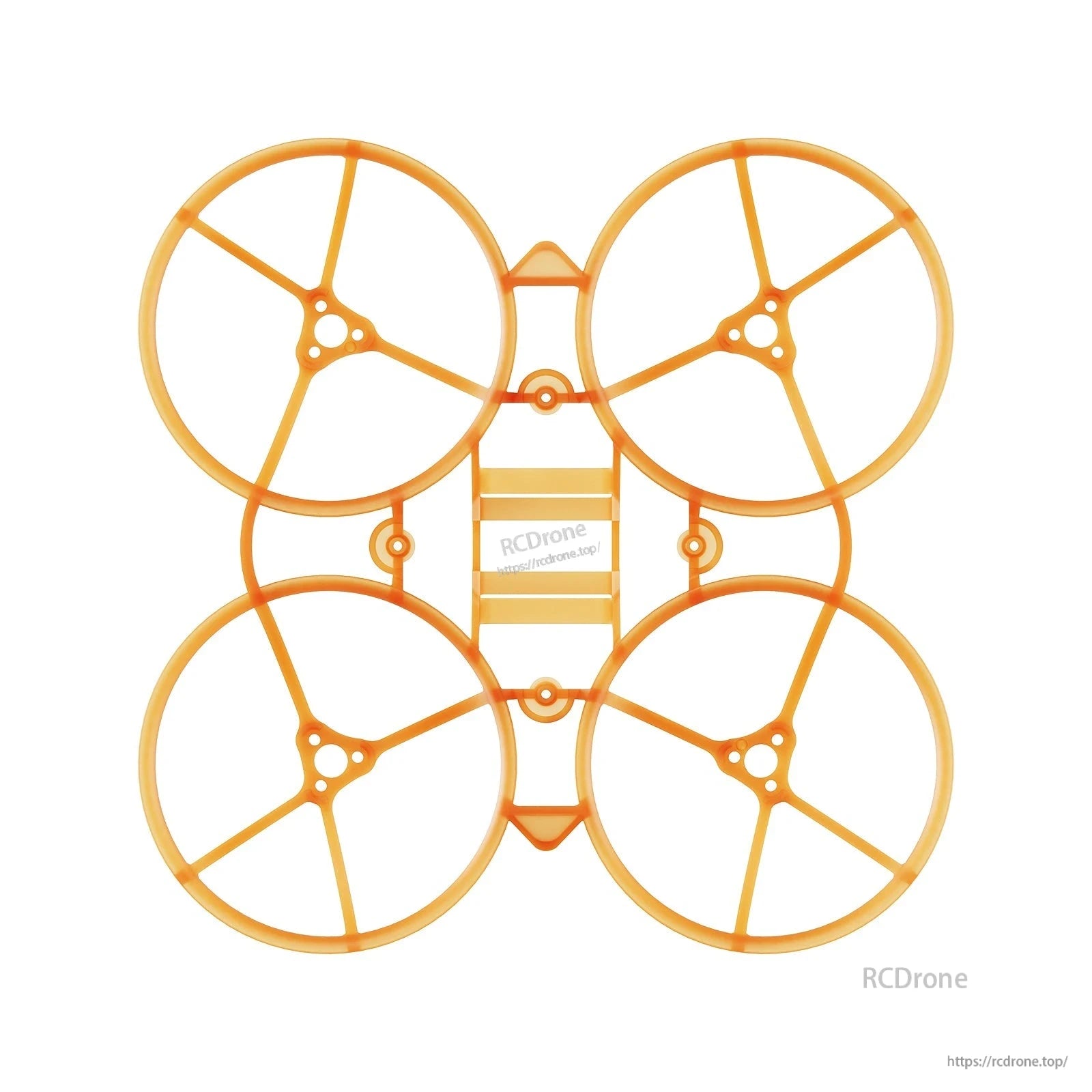

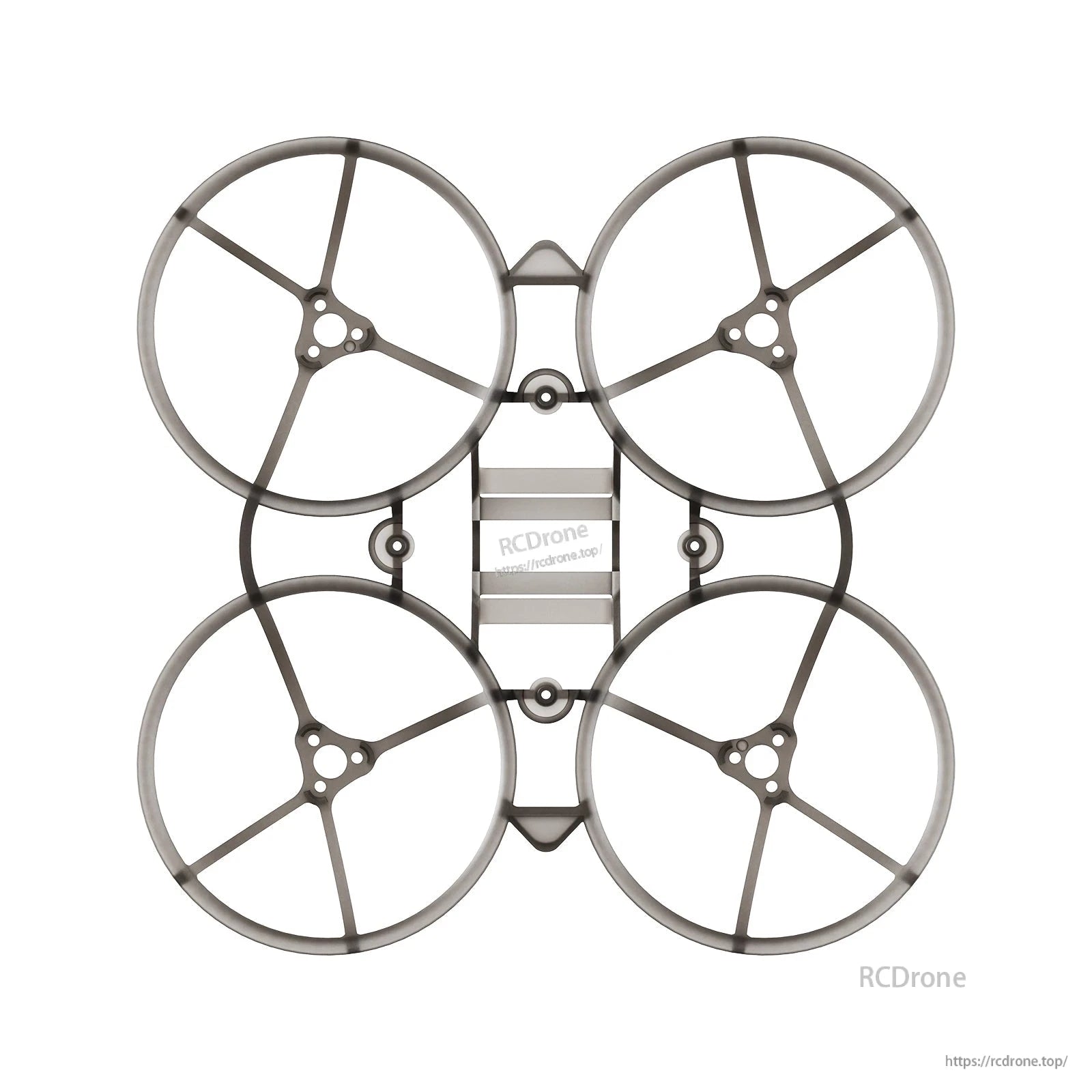

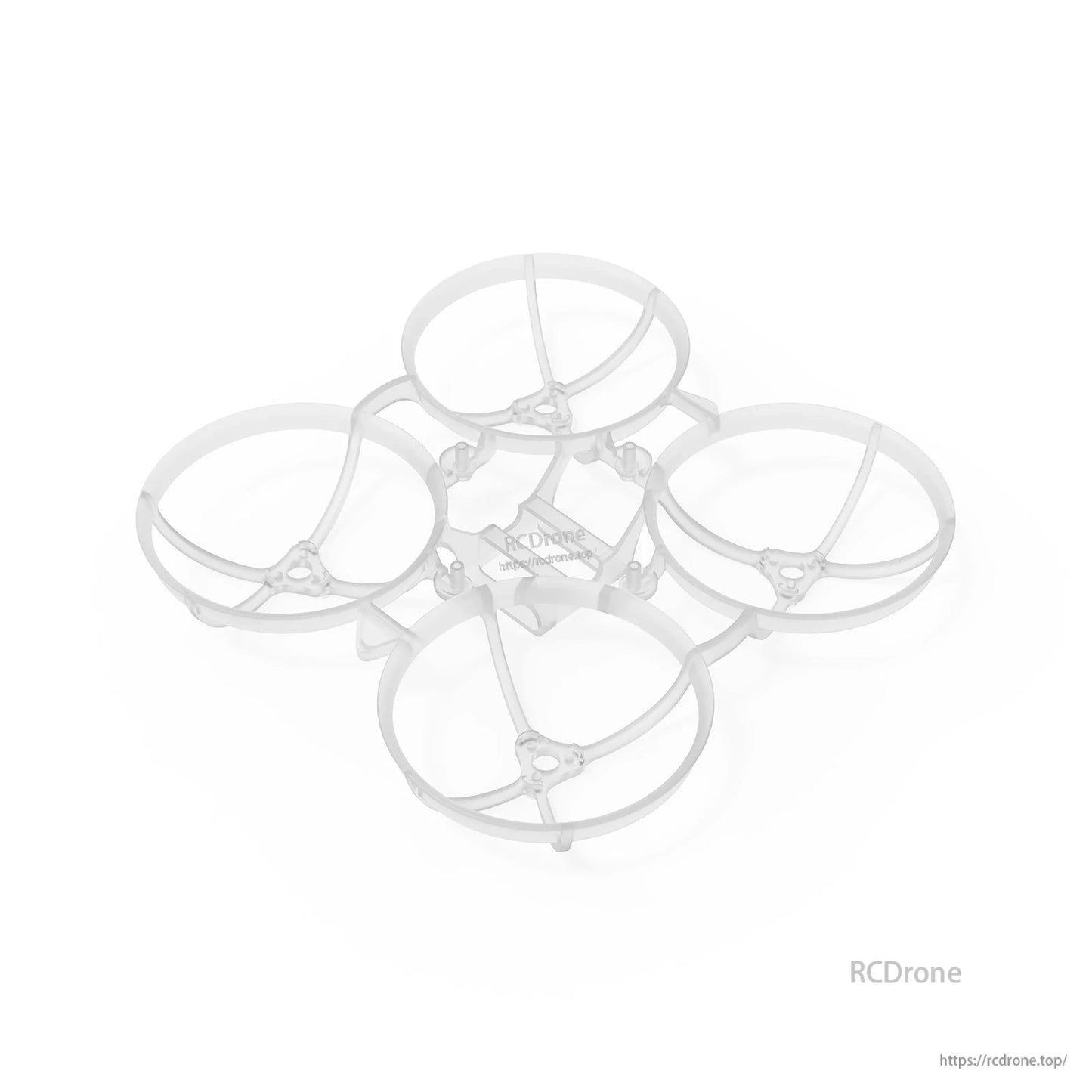

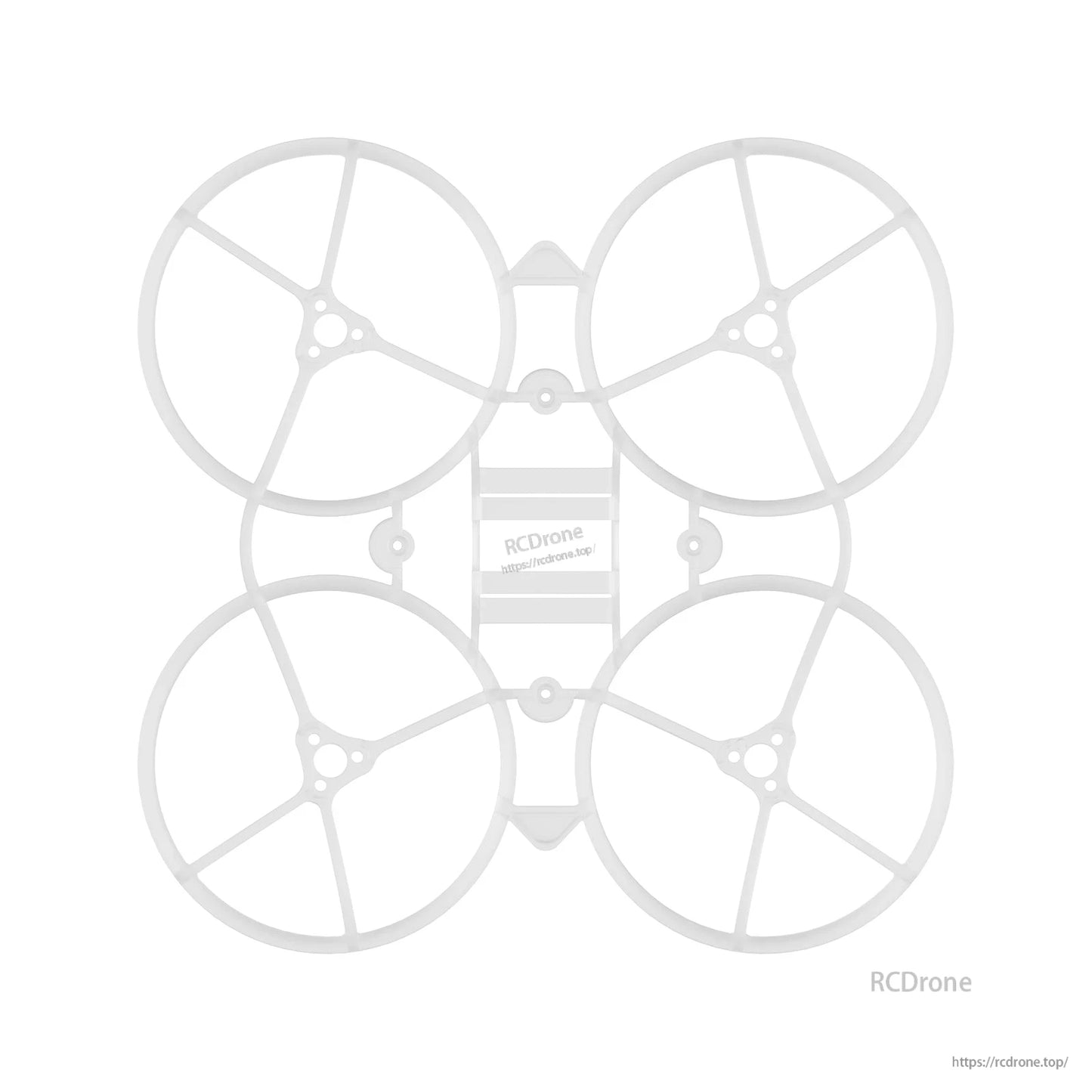

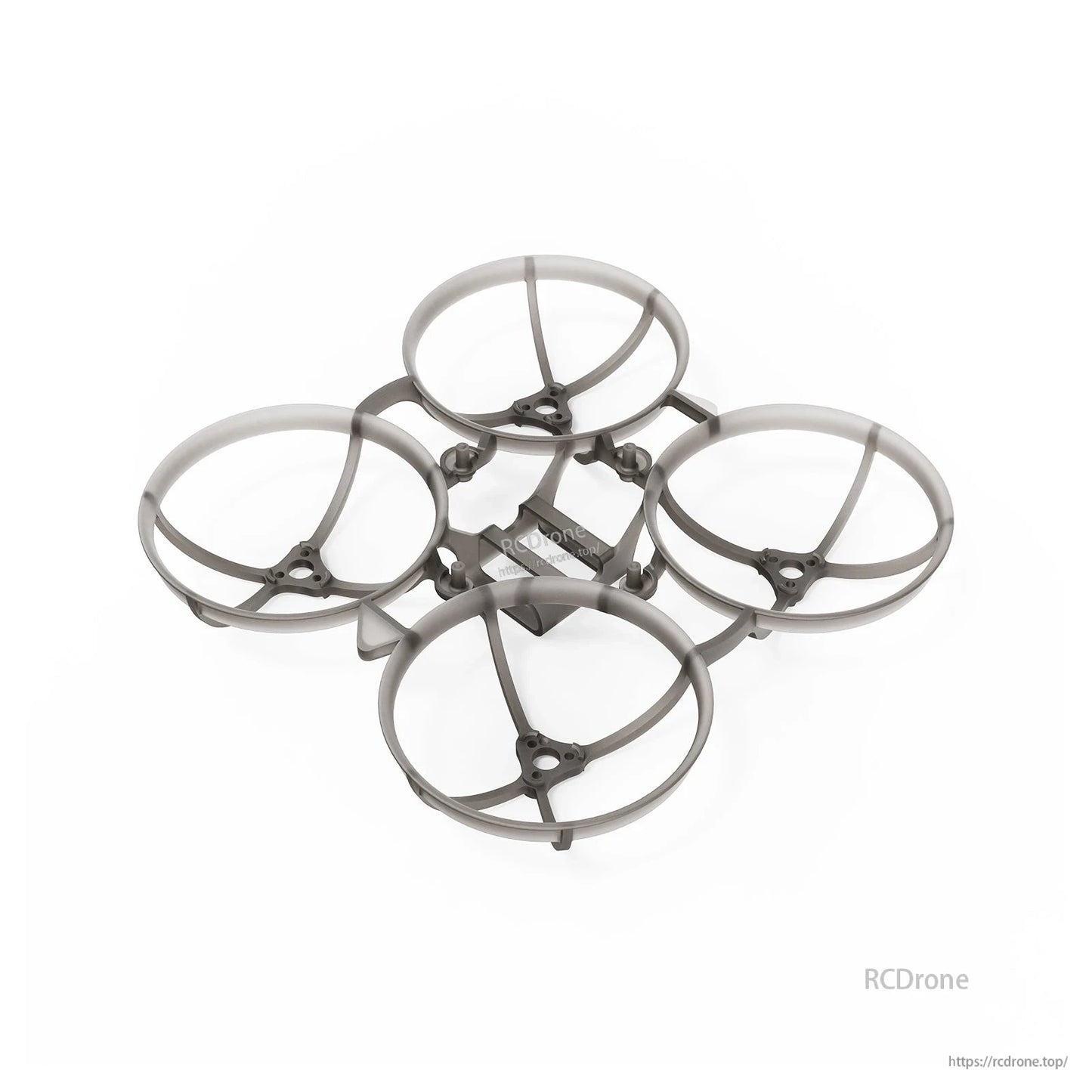

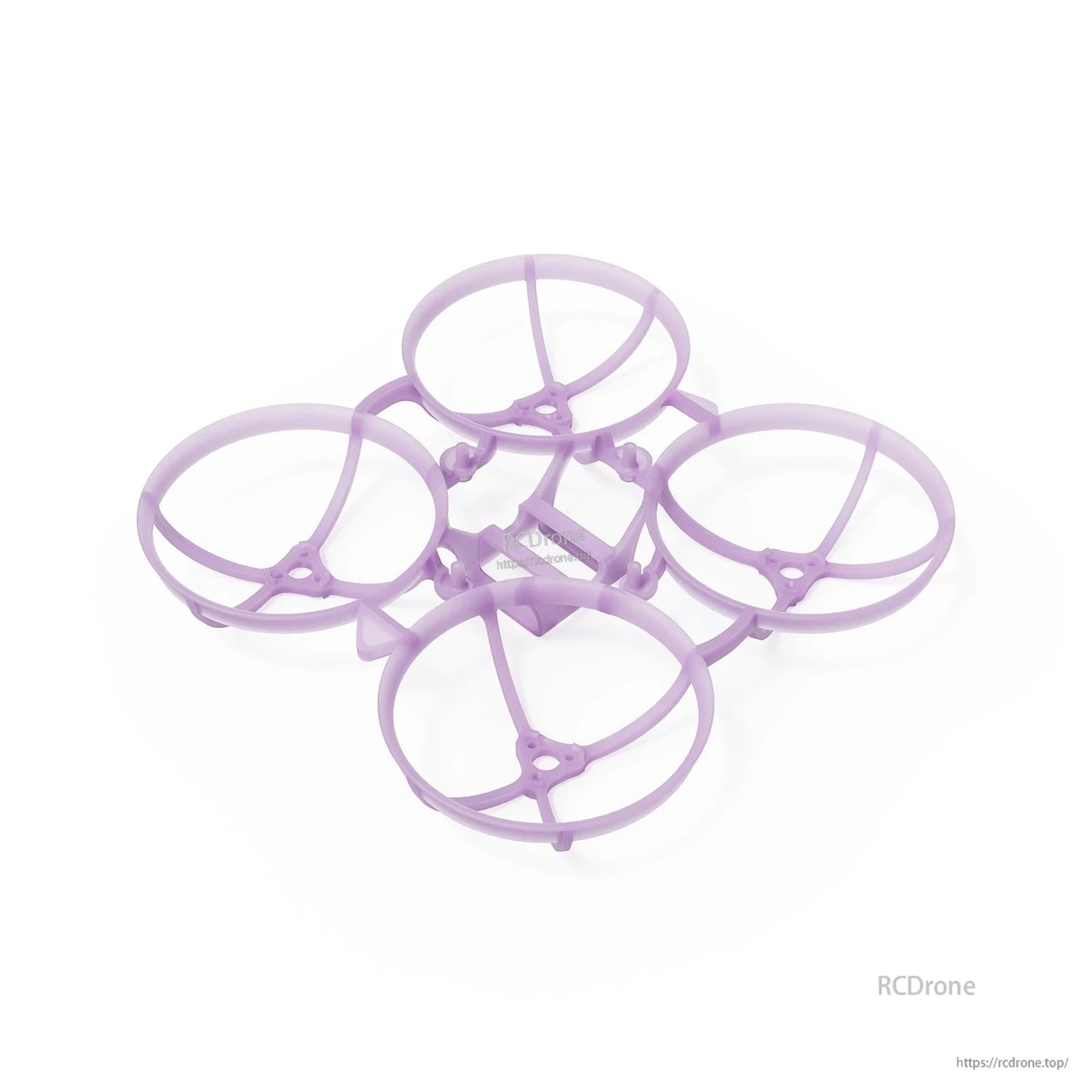

| رنگ | مشکی، آبی شفاف، نارنجی شفاف، بنفش شفاف، سفید شفاف، خاکستری شفاف |

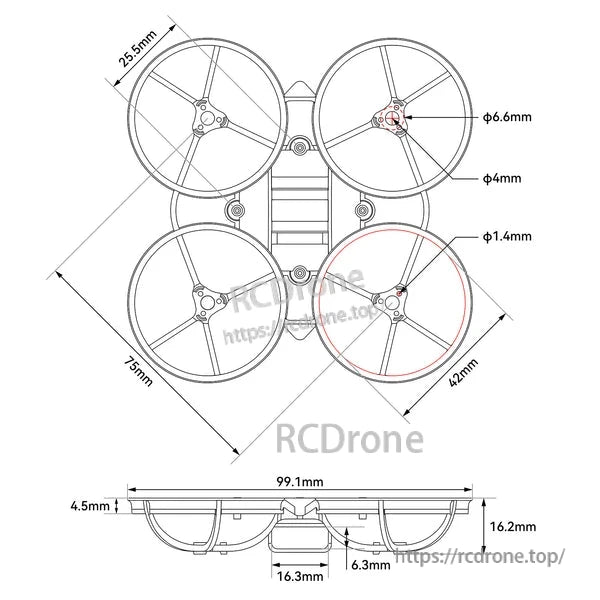

| نکات دیاگرام | 25.5mm، 75mm، 42mm، 99.1mm، 16.2mm، 16.3mm، 6.3mm، 4.5mm، phi 6.6mm، phi 4mm، phi 1.4mm |
مقایسه Air75 II با Air75 (نسل 1)
| فریم بدون برس Air75 II | فریم بدون برس Air75 | |
| وزن | 4.00g | 4.45g |
| فاصله محور چرخ | 75mm | 75mm |
| قطر داکت | 42.0mm | 42.5mm |
| ارتفاع داکت | 4.5mm | 4.7mm |
| بندهای بازو | 4 | 6 |
| شکاف موتور ثابت | پشتیبانی شده | پشتیبانی شده |
| ساختار حفاظت پیچ | پشتیبانی شده | پشتیبانی نمیشود |
| پروپیلرها | پروپیلرهای 40 میلیمتری | پروپیلرهای 40 میلیمتری |

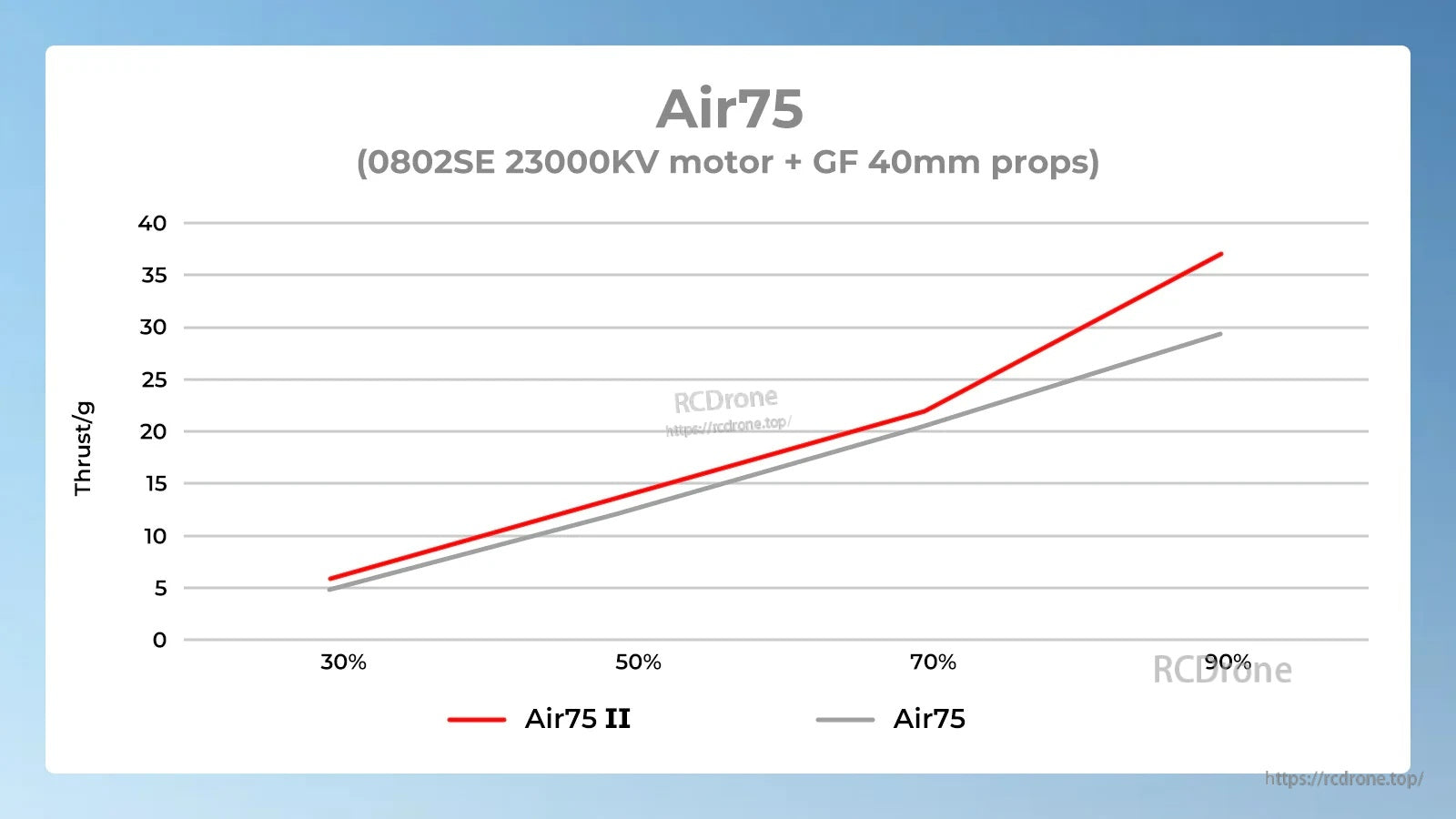

برچسب نمودار مقایسه نیروی رانش: Air75 (موتور 0802SE 23000KV + پروپیلرهای GF 40mm).
قطعات توصیه شده
- باتری: باتری LAVA 1S 450mAh 75C؛ باتری LAVA 1S 550mAh 75C؛ باتری BT2.0 550mAh 1S؛ BT2.0 450mAh 1S باتری
- FC: کنترل پرواز بدون برس Air; کنترل پرواز بدون برس Matrix 1S (3IN1/4IN1); کنترل پرواز بدون برس Matrix 1S (5IN1)
- موتورها: موتورهای بدون برس 0702 II; موتورهای بدون برس 0802SE; موتورهای بدون برس 1102
- سقف: سقف Air; سقف برای دوربین میکرو 2022; سقف میکرو لایت; سقف برای واحد هوایی O4
- پروپیلرها: پروپیلرهای 2 پره GF 40mm; پروپیلرهای 3 پره GF 1611
- پیچها: بسته پیچهای ثابت کننده موتور سری Meteor (40PCS)
چه چیزی شامل میشود
- فریم بدون برس Air75 II Whoop
جزئیات
Air75 II یک فریم PP به وزن 4.00 گرم را حفظ میکند در حالی که طراحی داکت و براکت را برای ساخت یک Whoop 75mm سبکتر و پاسخگوتر بهبود میبخشد.

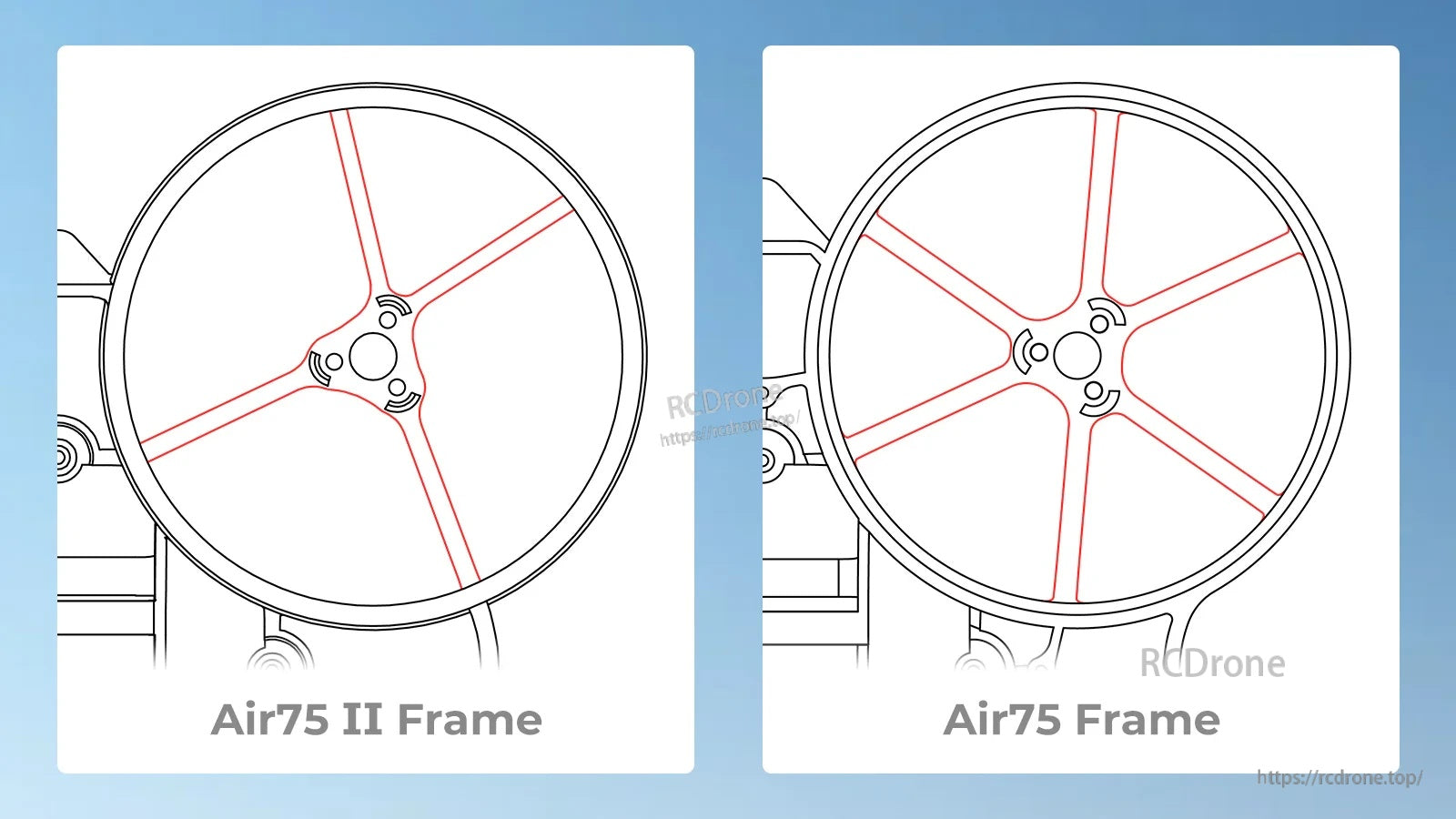

ساختار تغییر شکل یافته، تقویت بازوها را از شش به چهار کاهش میدهد تا به کاهش لرزش و بهبود پاسخ کنترل کمک کند.
نقاط کلیدی شامل فاصله محور 75 میلیمتر، قطر داکت 42 میلیمتر و حداکثر 25.5 × 25.5 میلیمتر کنترلر پرواز نصب است.
نتایج نیروی رانش با Air75 (نسل 1) با استفاده از موتورها 0802SE 23000KV و پروپیلرهای GF 40 میلیمتری مقایسه شده است.

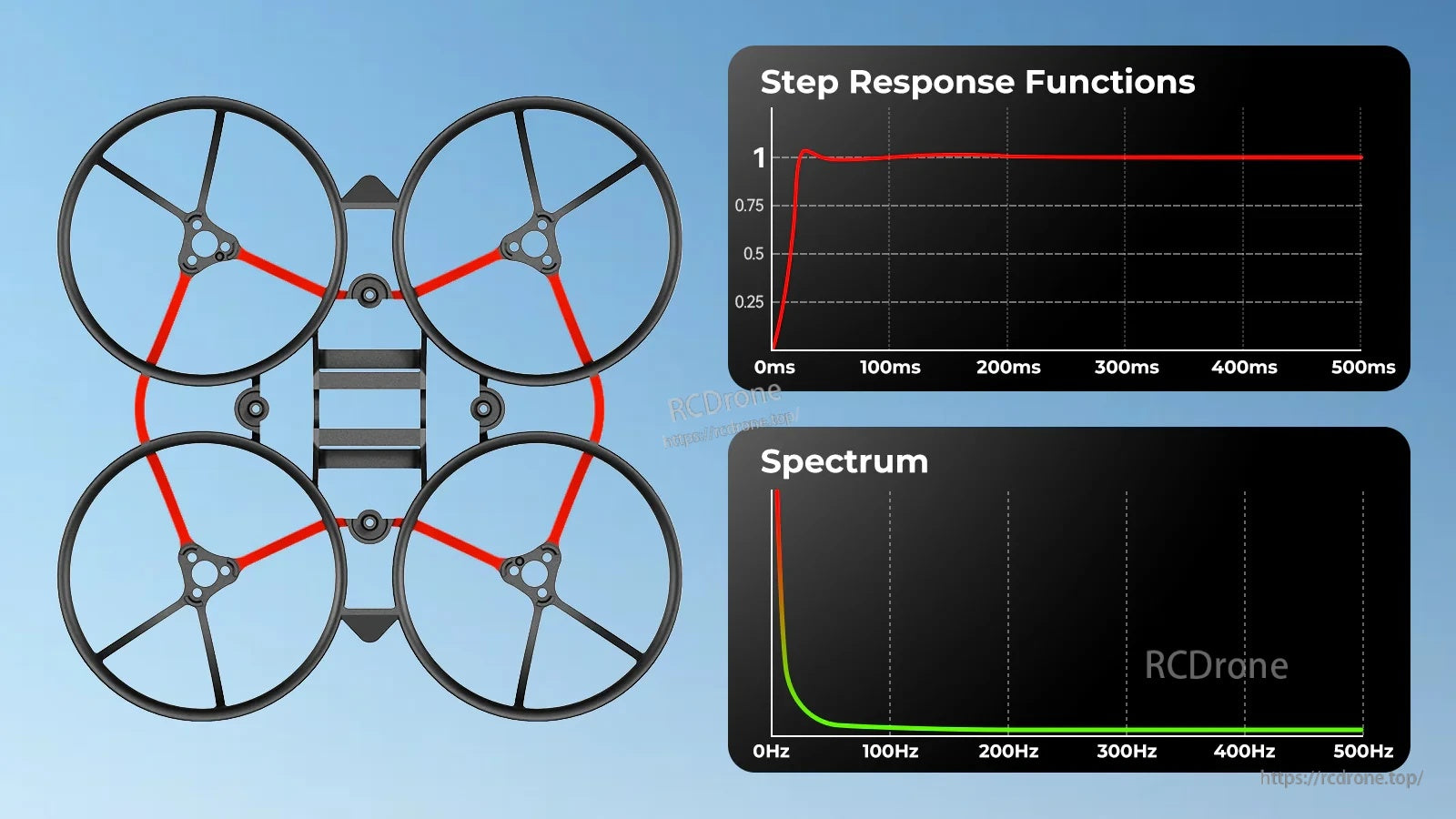

براکتهای متصل بهینهسازی شده برای کاهش رزونانس قاب طراحی شدهاند تا پاسخ مرحلهای تمیزتری با تنظیم Feedforward ارائه دهند.

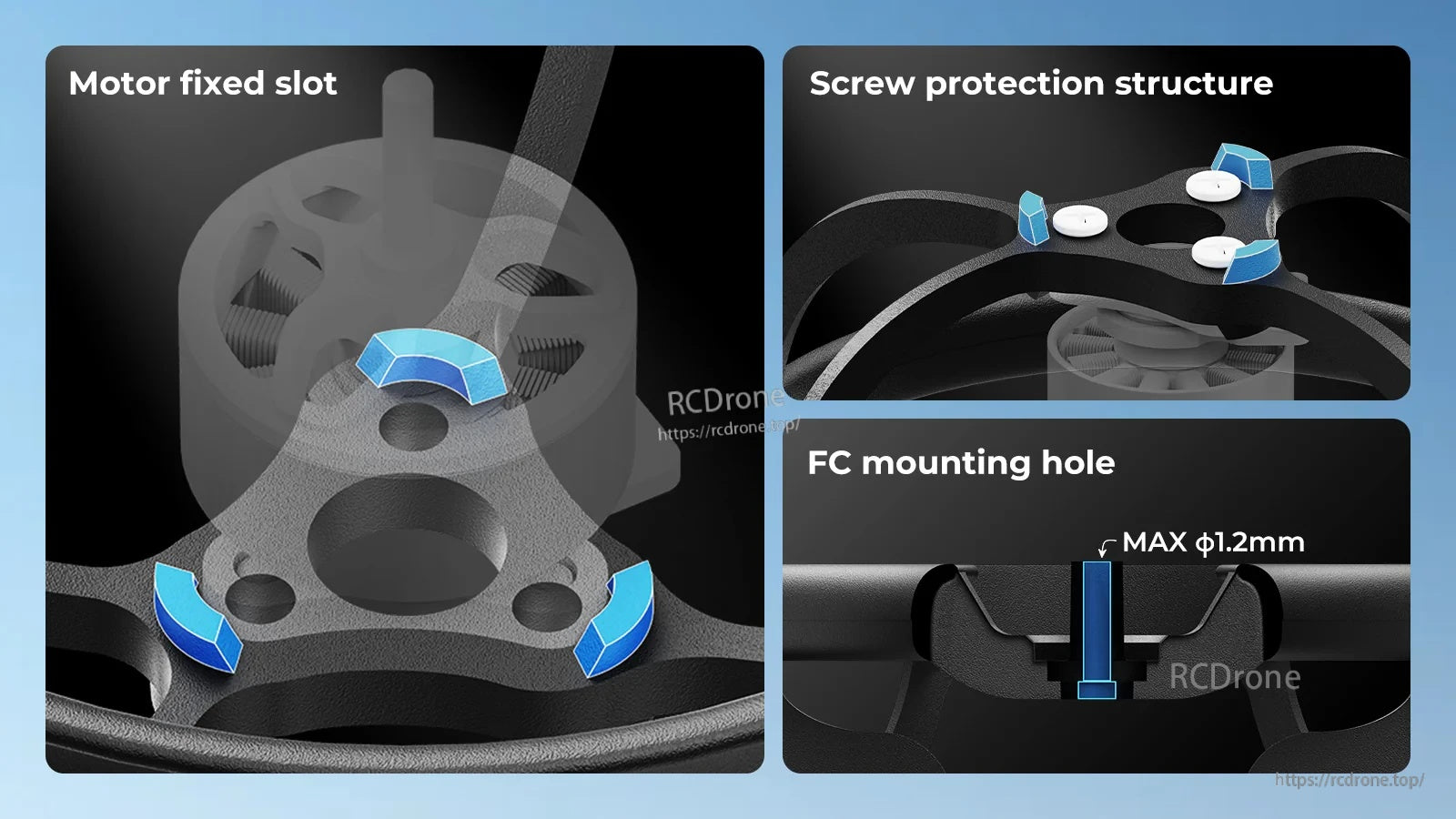

جزئیات متمرکز بر خلبان شامل موتور شیارهای ثابت، حفاظت از پیچهای اضافی و سوراخهای بزرگتر نصب FC برای ساختهای آسانتر است.

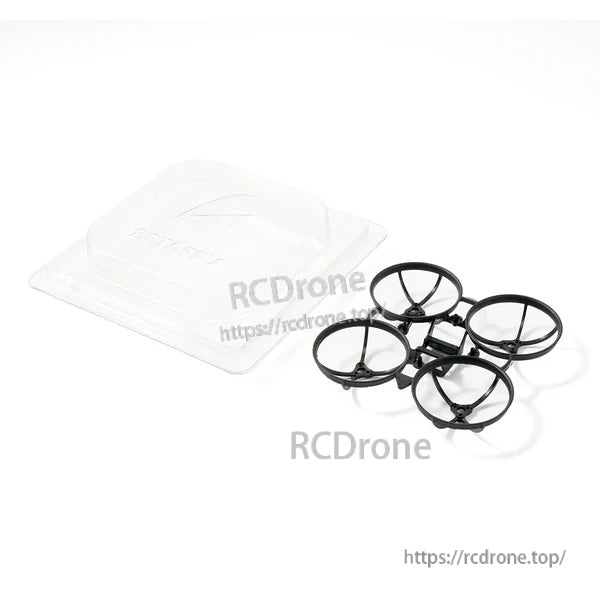

در جعبه: قاب Air75 II و یک کاپوت شفاف برای ساخت آسان 75 میلیمتری whoop.
