ماژول رادیویی داده بیسیم Beitian BG-710 4G Full Network + LoRa برای ایستگاههای پایه GNSS & پایش
ماژول رادیویی داده بیسیم Beitian BG-710 4G Full Network + LoRa برای ایستگاههای پایه GNSS & پایش
Beitian
قیمت عادی
$513.66 USD
قیمت عادی
قیمت فروش
$513.66 USD
قیمت واحد
مطابق
Taxes included.
حمل و نقل هنگام تسویه حساب محاسبه می شود.
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
ماژول رادیو داده بیتیان BG-710 یک ماژول بیسیم است که ارتباطات 4G (شبکه کامل) و LoRa را برای لینکهای داده ایستگاه پایه GNSS و استقرارهای نظارت صنعتی/تلمتری ادغام میکند. این ماژول اتصال UART (TTL) را برای دستگاههای میزبان فراهم میکند، به علاوه پشتیبانی از Type-C و TF (microSD) برای پیکربندی و ذخیرهسازی دادههای زمان واقعی.
ویژگیهای کلیدی
- ماژول 4G: ماژول 4G ALL-net Air780E
- باندهای LTE پشتیبانی شده: LTE-TDD B34/B38/B39/B40/B41; LTE-FDD B1/B3/B5/B8
- لینک بیسیم LoRa با رابط سریال UART (سطح TTL)
- LEDهای نشانگر: LORA، REC، RTK، NET
- پشتیبانی از کارت TF (microSD) برای ذخیرهسازی دادههای زمان واقعی (تعویض داغ، تا 32G، FAT32)
- رابط Type-C (پیکربندیهای پشتیبانی شده)
برای راهنمایی در پیکربندی یا سوالات پیشفروش، با [email protected] or تماس بگیرید https://rcdrone.top/.
مشخصات

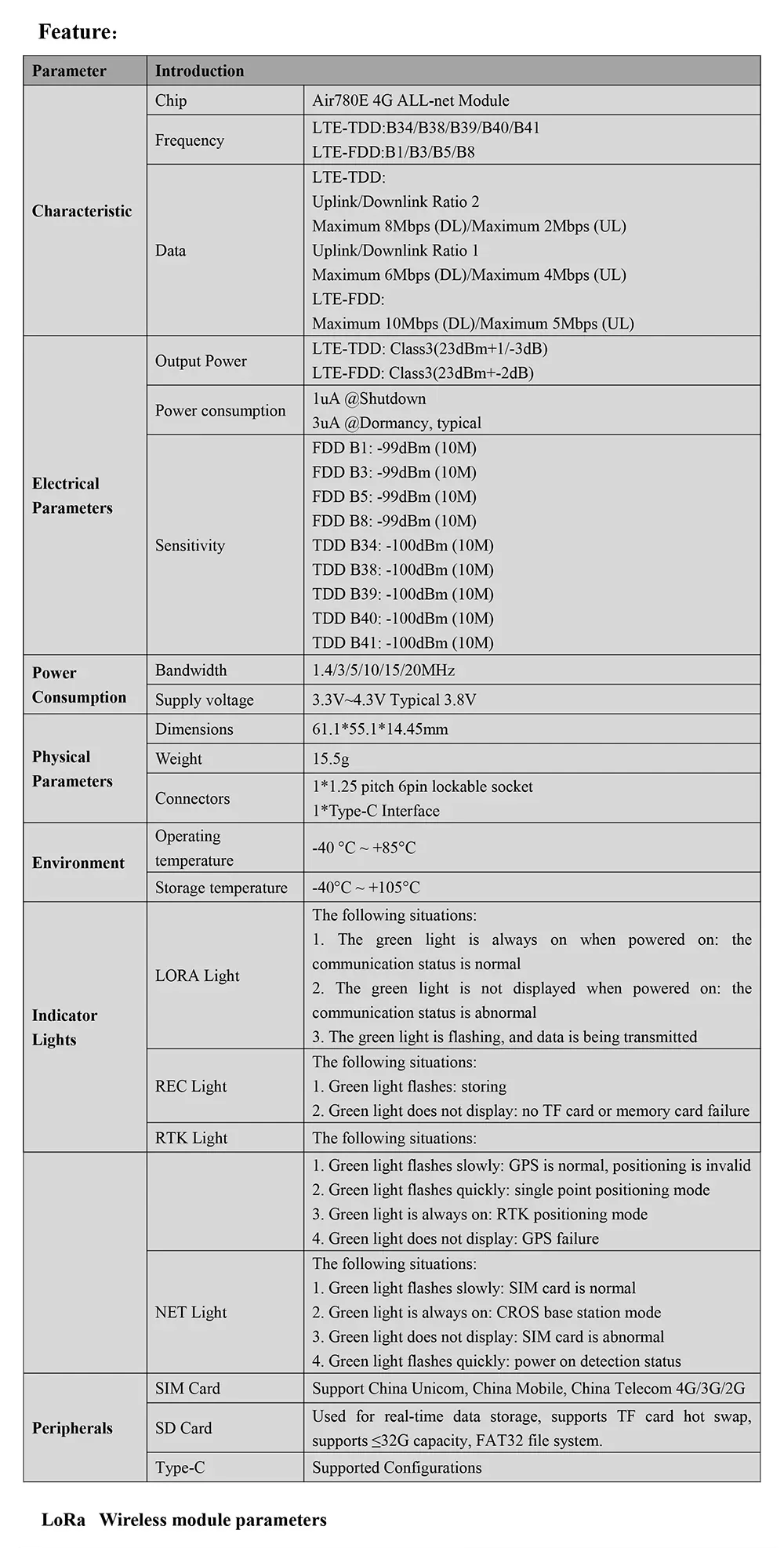

پارامترهای 4G (LTE)
| چیپ | ماژول 4G ALL-net Air780E |
| فرکانس | LTE-TDD: B34/B38/B39/B40/B41 LTE-FDD: B1/B3/B5/B8 |
| داده |
LTE-TDD: نسبت آپلینک/دانلینک 2: حداکثر 8Mbps (DL) / حداکثر 2Mbps (UL) نسبت آپلینک/دانلینک 1: حداکثر 6Mbps (DL) / حداکثر 4Mbps (UL) LTE-FDD: حداکثر 10Mbps (DL) / حداکثر 5Mbps (UL) |
| قدرت خروجی | LTE-TDD: کلاس 3 (23dBm +1/-3dB) LTE-FDD: کلاس 3 (23dBm +/-2dB) |
| مصرف انرژی | 1uA @Shutdown 3uA @Dormancy, معمولی |
| حساسیت |
FDD B1: -99dBm (10M) FDD B3: -99dBm (10M) FDD B5: -99dBm (10M) FDD B8: -99dBm (10M) TDD B34: -100dBm (10M) TDD B38: -100dBm (10M) TDD B39: -100dBm (10M) TDD B40: -100dBm (10M) TDD B41: -100dBm (10M) |
| عرض باند | 1.4/3/5/10/15/20MHz |
| ولتاژ تأمین | 3.3V~4.3V (معمولی 3.8V) |
| ابعاد | 61.1*55.1*14.45mm |
| وزن | 15.5g |
| اتصالات / رابطها | 1* سوکت قفلدار 6 پین با فاصله 1.25 1* رابط Type-C |
| دمای عملیاتی | -40C تا +85C |
| دمای ذخیرهسازی | -40C تا +105C |

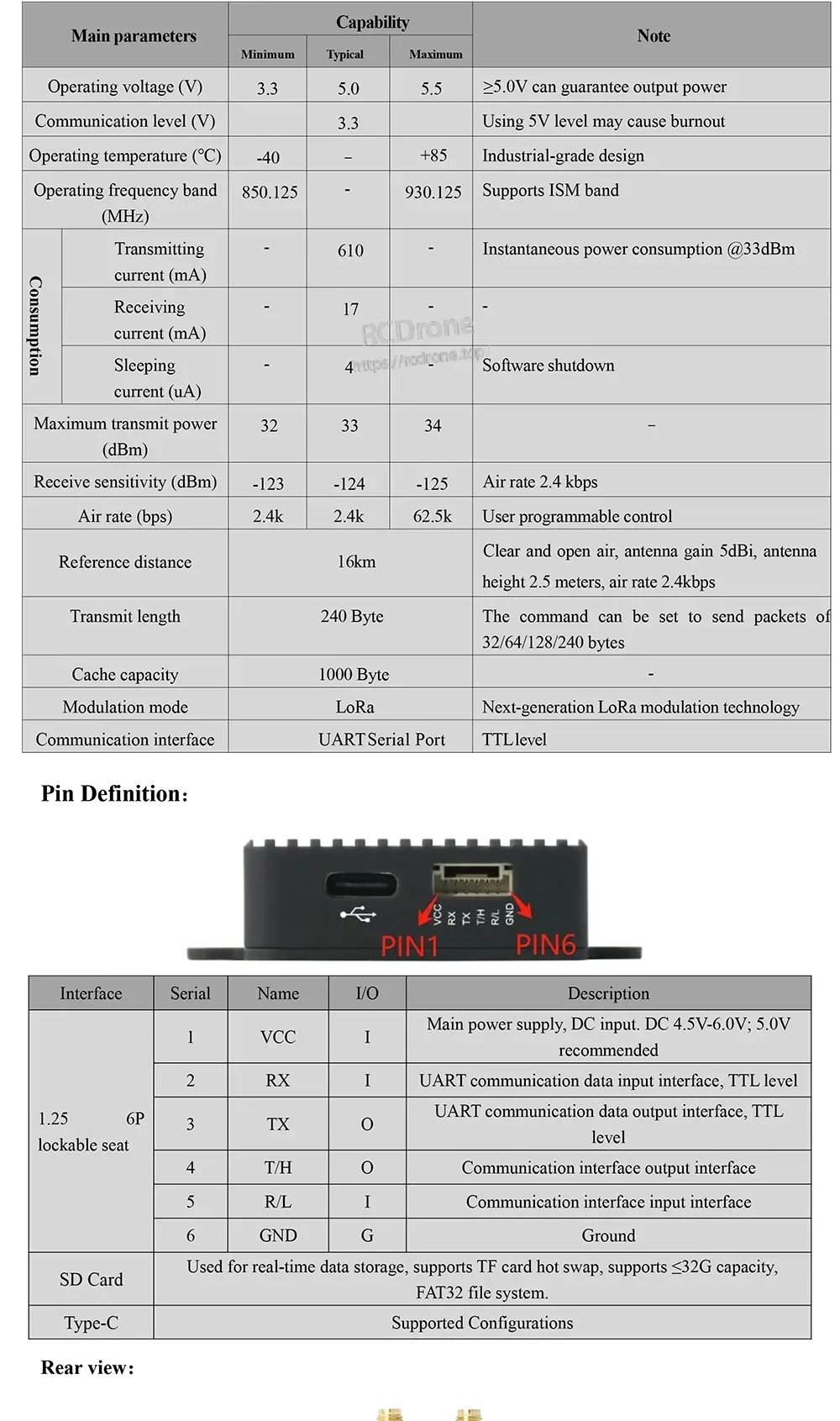

پارامترهای ماژول بیسیم LoRa
| ولتاژ عملیاتی (V) | حداقل 3.3 / معمولی 5.0 / حداکثر 5.5 | توجه: >=5.0V میتواند قدرت خروجی را تضمین کند |
| سطح ارتباط (V) | معمولی 3.3 | توجه: استفاده از سطح 5 ولت ممکن است باعث سوختگی شود |
| دمای عملیاتی (C) | حداقل -40 / حداکثر +85 | توجه: طراحی صنعتی |
| باند فرکانس عملیاتی (MHz) | حداقل 850.125 / حداکثر 930.125 | توجه: از باند ISM پشتیبانی میکند |
| جریان ارسال (mA) | معمولی 610 | توجه: مصرف توان لحظهای @33dBm |
| جریان دریافت (mA) | معمولی 17 | - |
| جریان خواب (uA) | معمولی 4 | توجه: خاموشی نرمافزاری |
| حداکثر توان ارسال (dBm) | حداقل 32 / معمولی 33 / حداکثر 34 | - |
| حساسیت دریافت (dBm) | حداقل -123 / معمولی -124 / حداکثر -125 | توجه: نرخ هوایی 2.4 kbps |
| نرخ هوایی (bps) | حداقل 2.4k / معمولی 2.4k / حداکثر 62.5k | توجه: کنترل قابل برنامهریزی توسط کاربر |
| فاصله مرجع | 16km | توجه: هوای صاف و باز، افزایش آنتن 5dBi، ارتفاع آنتن 2.5 متر، نرخ هوا 2.4kbps |
| طول انتقال | 240 بایت | توجه: این فرمان میتواند برای ارسال بستههای 32/64/128/240 بایتی تنظیم شود |
| ظرفیت کش | 1000 بایت | - |
| حالت مدولاسیون | LoRa | توجه: فناوری مدولاسیون LoRa نسل بعدی |
| رابط ارتباطی | پورت سریال UART | توجه: سطح TTL |
چراغهای نشانگر
چراغ LORA
- چراغ سبز همیشه روشن است وقتی که روشن باشد: وضعیت ارتباط عادی است
- چراغ سبز در زمان روشن بودن نمایش داده نمیشود: وضعیت ارتباط غیرعادی است
- چراغ سبز چشمک میزند: داده در حال انتقال است
چراغ REC
- چراغ سبز چشمک میزند: در حال ذخیرهسازی
- چراغ سبز نمایش داده نمیشود: کارت TF یا خرابی کارت حافظه
چراغ RTK
- چراغ سبز به آرامی چشمک میزند: GPS عادی است، موقعیتیابی نامعتبر است
- چراغ سبز به سرعت چشمک میزند: حالت موقعیتیابی نقطهای
- چراغ سبز همیشه روشن است: حالت موقعیتیابی RTK
- چراغ سبز نمایش داده نمیشود: خرابی GPS
چراغ NET
- چراغ سبز به آرامی چشمک میزند: کارت SIM عادی است
- چراغ سبز همیشه روشن است: حالت ایستگاه پایه CROS
- چراغ سبز نمایش داده نمیشود: کارت SIM غیرعادی است
- چراغ سبز به سرعت چشمک میزند: وضعیت تشخیص روشن بودن
رابطها (تعریف پین)
1.25 صندلی قفلدار (6P)
| سریال | نام | ورودی/خروجی | توضیحات |
|---|---|---|---|
| 1 | VCC | من | منبع تغذیه اصلی، ورودی DC. DC 4.5V-6.0V; 5.0V توصیه شده |
| 2 | RX | من | رابط ورودی دادههای ارتباطی UART، سطح TTL |
| 3 | TX | O | رابط خروجی دادههای ارتباطی UART، سطح TTL |
| 4 | T/H | O | رابط خروجی رابط ارتباطی |
| 5 | R/L | من | رابط ورودی رابط ارتباطی |
| 6 | GND | G | زمین |

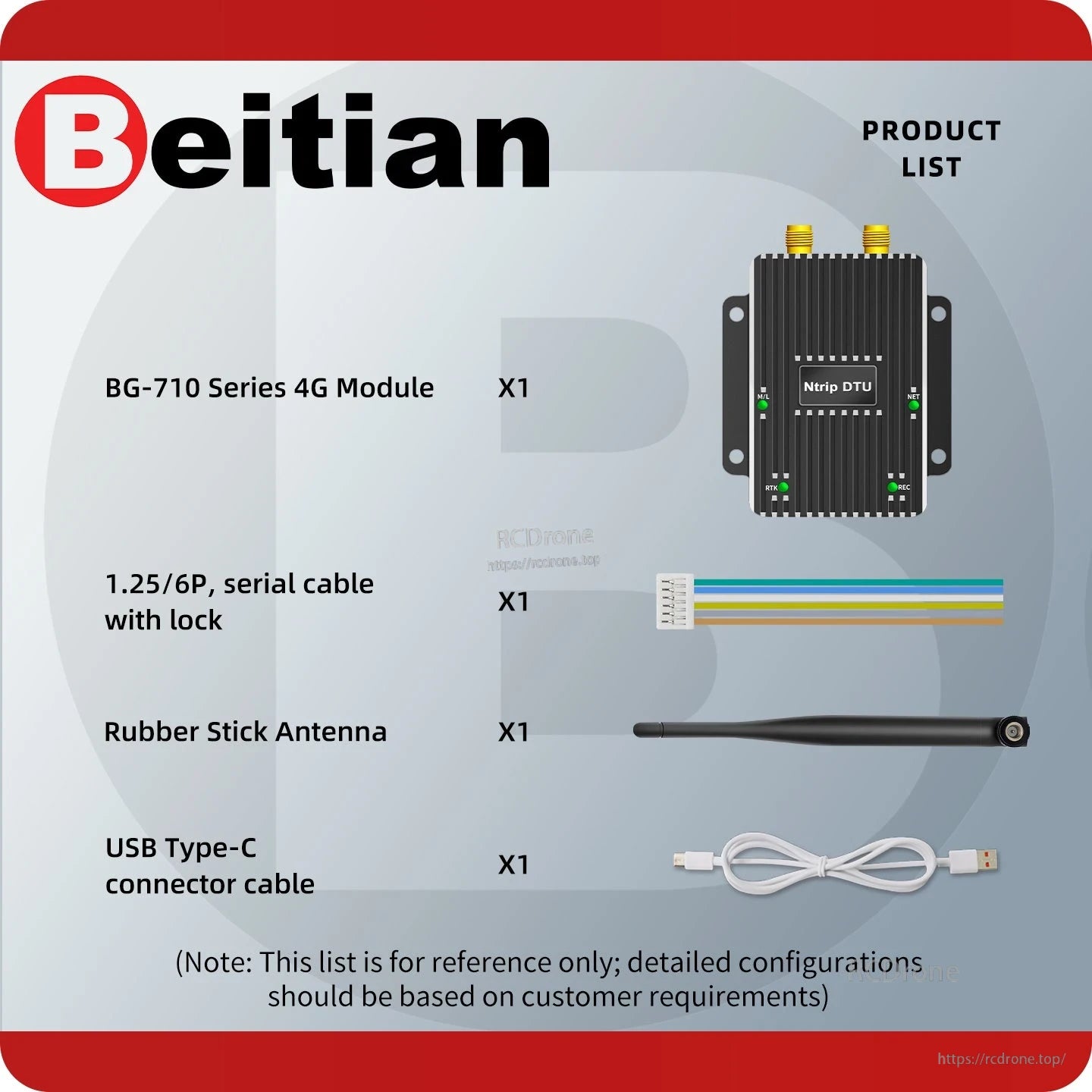

لوازم جانبی
- کارت SIM: پشتیبانی از چین یونیکوم، چین موبایل، چین تلکام 4G/3G/2G
- کارت SD/TF: برای ذخیرهسازی دادههای بلادرنگ استفاده میشود، پشتیبانی از تعویض داغ کارت TF، پشتیبانی از <=32G ظرفیت، سیستم فایل FAT32
- Type-C: پیکربندیهای پشتیبانی شده
ابعاد مکانیکی (نقشه)
- کل: 61.10 +/-0.3 میلیمتر x 55.10 +/-0.3 میلیمتر
- ضخامت: 14.45 +/-0.2 میلیمتر
- سوراخهای نصب: 4 x phi 3.20
- برچسب کانکتور نشان داده شده: 3-SMA-KHD
جزئیات
لیست مشخصات 4G باندهای LTE TDD/FDD پشتیبانی شده، نرخهای داده، توان خروجی و دمای عملیاتی ماژول BG-710 را فهرست میکند.
پارامترهای الکتریکی LoRa و تعریف پین UART (TTL) به ادغام رادیو در کنترلرهای RTK/GNSS و میزبانهای نظارتی کمک میکند.
