ماژول GNSS جمع‌وجور Beitian BP-126 مخصوص خودرو و اینترنت اشیاء صنعتی (مرجع پین‌آوت/مشخصات BP-190)

Beitian

$193.66 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

مدل BP-126 BP-190 BP-217

تعداد

مشاهده جزئیات کامل

بررسی اجمالی

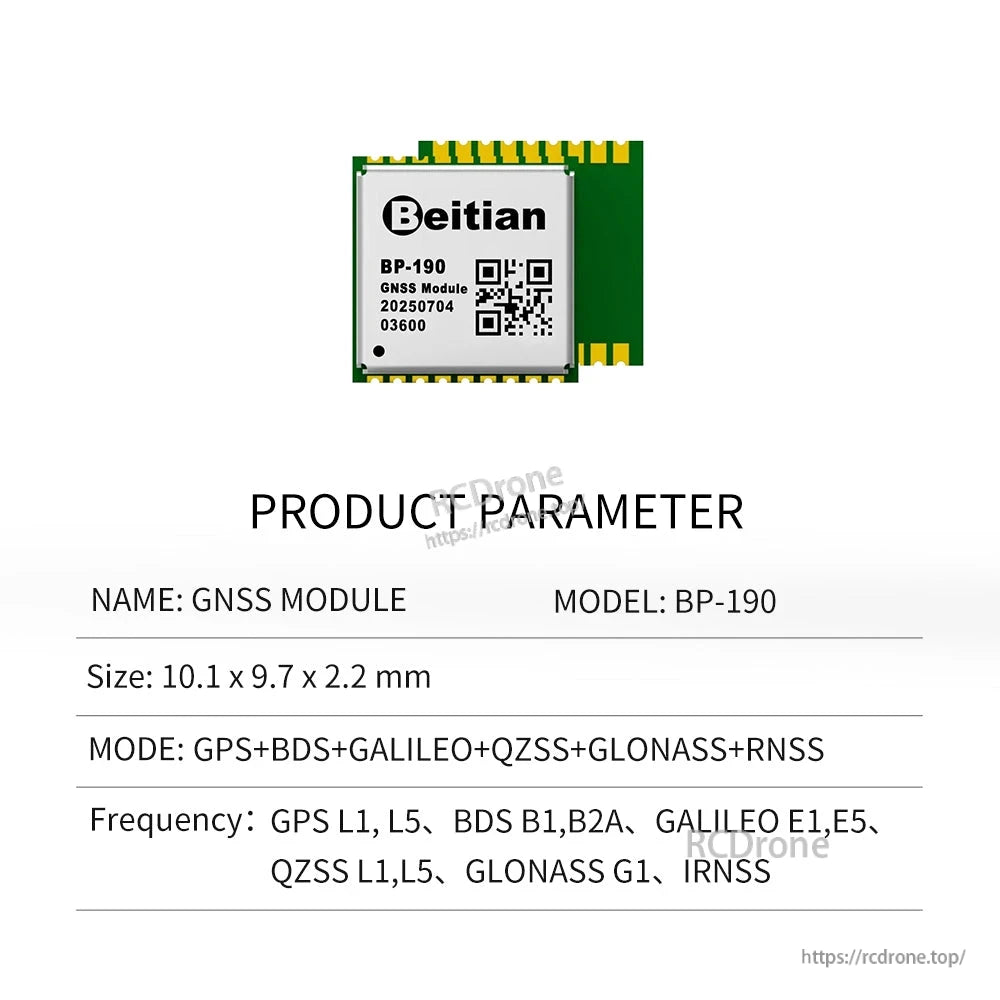

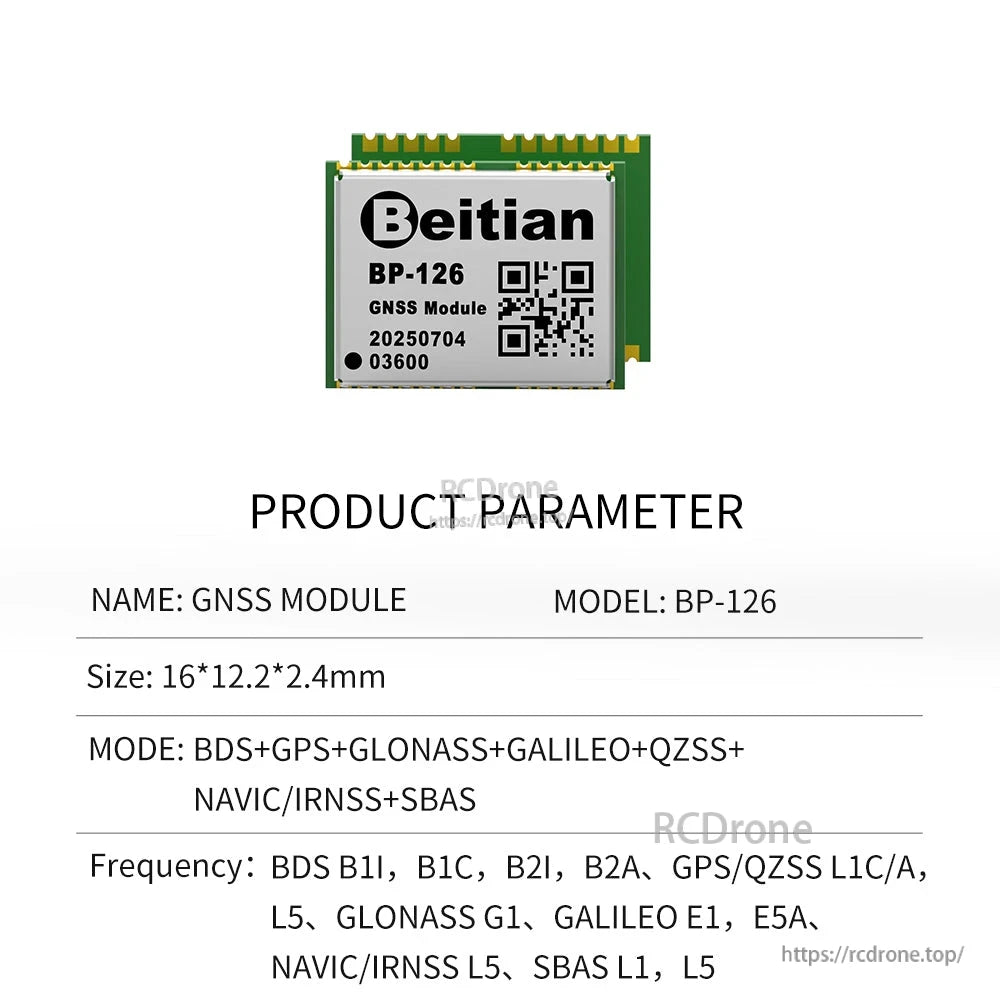

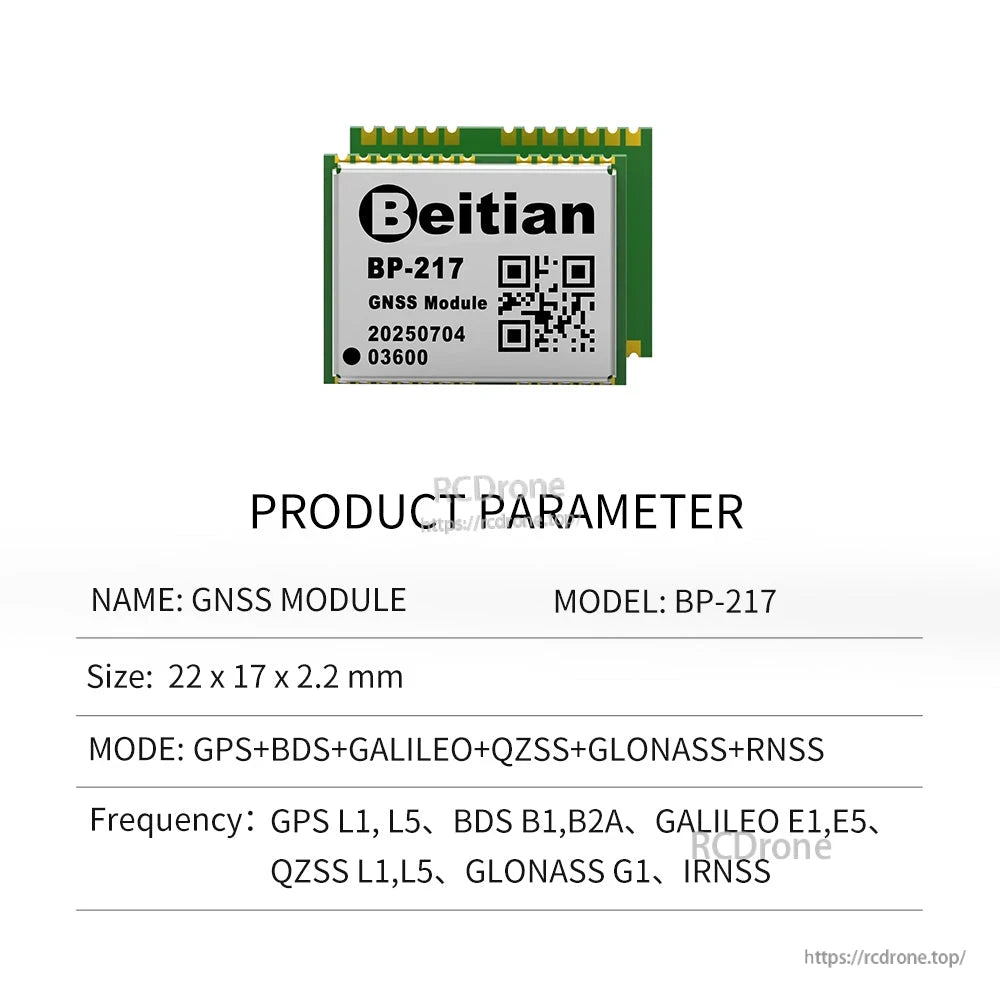

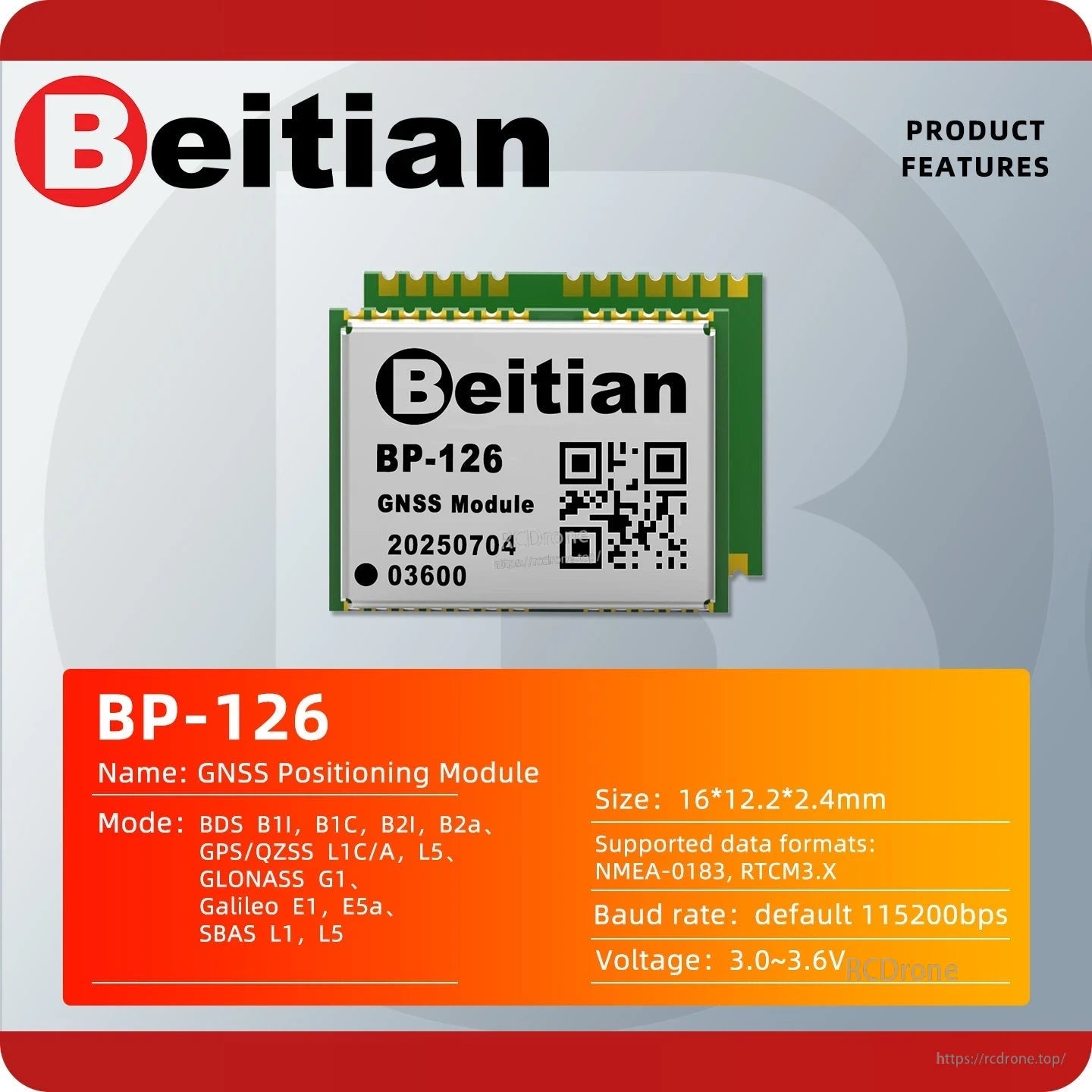

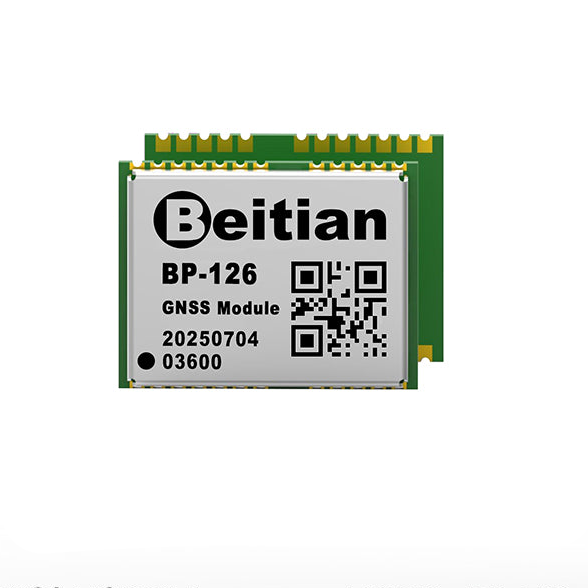

ماژول GNSS بی‌تیان BP-126 یک ماژول جمع و جور برای ادغام OEM است که امکان سفارشی‌سازی برای برنامه‌های IoT خودرویی و صنعتی را فراهم می‌کند. این فهرست محصول همچنین مستندات مرجع برای واریانت ماژول GPS BP-190 (تخصیص پین، مشخصات الکتریکی، ویژگی‌های عملکرد و توصیه‌های طراحی PCB) را ارائه می‌دهد. گزینه‌های مدل موجود: BP-126 / BP-190 / BP-217.

توجه: برخی از نام‌گذاری‌های محصول ممکن است به "RTK با دقت بالا" اشاره داشته باشد؛ قابلیت بستگی به مدل/پیکربندی نرم‌افزاری انتخاب شده دارد. اگر برای یک نیاز ادغام خاص تأیید نیاز است، با [email protected] or تماس بگیرید https://rcdrone.top/.

ویژگی‌های کلیدی (مرجع BP-190)

رابط TTL UART: خروجی UART_TX 0–3.3 ولت، ورودی UART_RX
خروجی TIMEPULSE (PP1S) برای همزمانی زمان (دقت اعلام شده حدود 20 نانوثانیه؛ عرض پالس قابل تنظیم بر اساس سند پروتکل)
رابط DDC: DDC_SDA (داده سری ورودی/خروجی)، DDC_SCL (ورودی ساعت سری)
پین ورودی RF برای ورودی سیگنال GNSS (RF_IN) و پین تأمین بایاس آنتن (VCC_RF، V = Vcc)
ورودی RESET_N و پین SAFE_BOOT_N (در صورت عدم استفاده، آن را بالا نگه دارید یا بدون اتصال رها کنید)

مشخصات (مرجع BP-190)

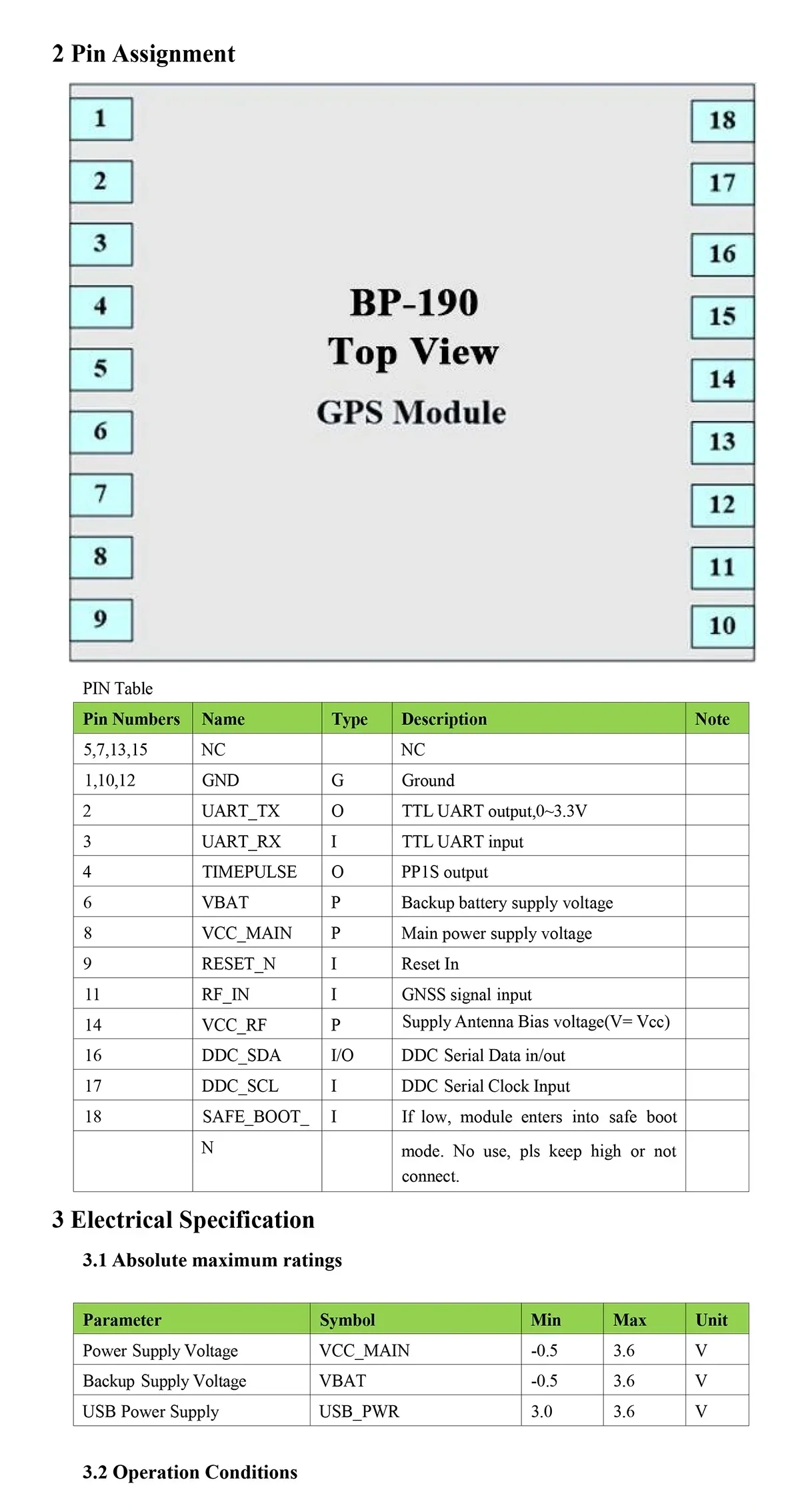

تخصیص پین (BP-190، نمای بالا؛ 18 پین)

شماره‌های پین	نام	نوع	توضیحات
5، 7، 13، 15	NC	-	NC
1، 10، 12	GND	G	زمین
2	UART_TX	O	خروجی TTL UART، 0–3.3 V
3	UART_RX	من	ورودی TTL UART
4	TIMEPULSE	O	خروجی PP1S
6	VBAT	P	ولتاژ تأمین باتری پشتیبان
8	VCC_MAIN	P	ولتاژ تأمین برق اصلی
9	RESET_N	من	بازنشانی در
11	RF_IN	من	ورودی سیگنال GNSS
14	VCC_RF	P	ولتاژ بایاس آنتن تأمین (V = Vcc)
16	DDC_SDA	ورودی/خروجی	داده سری DDC ورودی/خروجی
17	DDC_SCL	من	ورودی ساعت سری DDC
18	SAFE_BOOT_N	من	اگر کم باشد، ماژول وارد حالت بوت ایمن می‌شود.هیچ استفاده‌ای ندارد، بالا نگه‌دارید یا متصل نشوید.

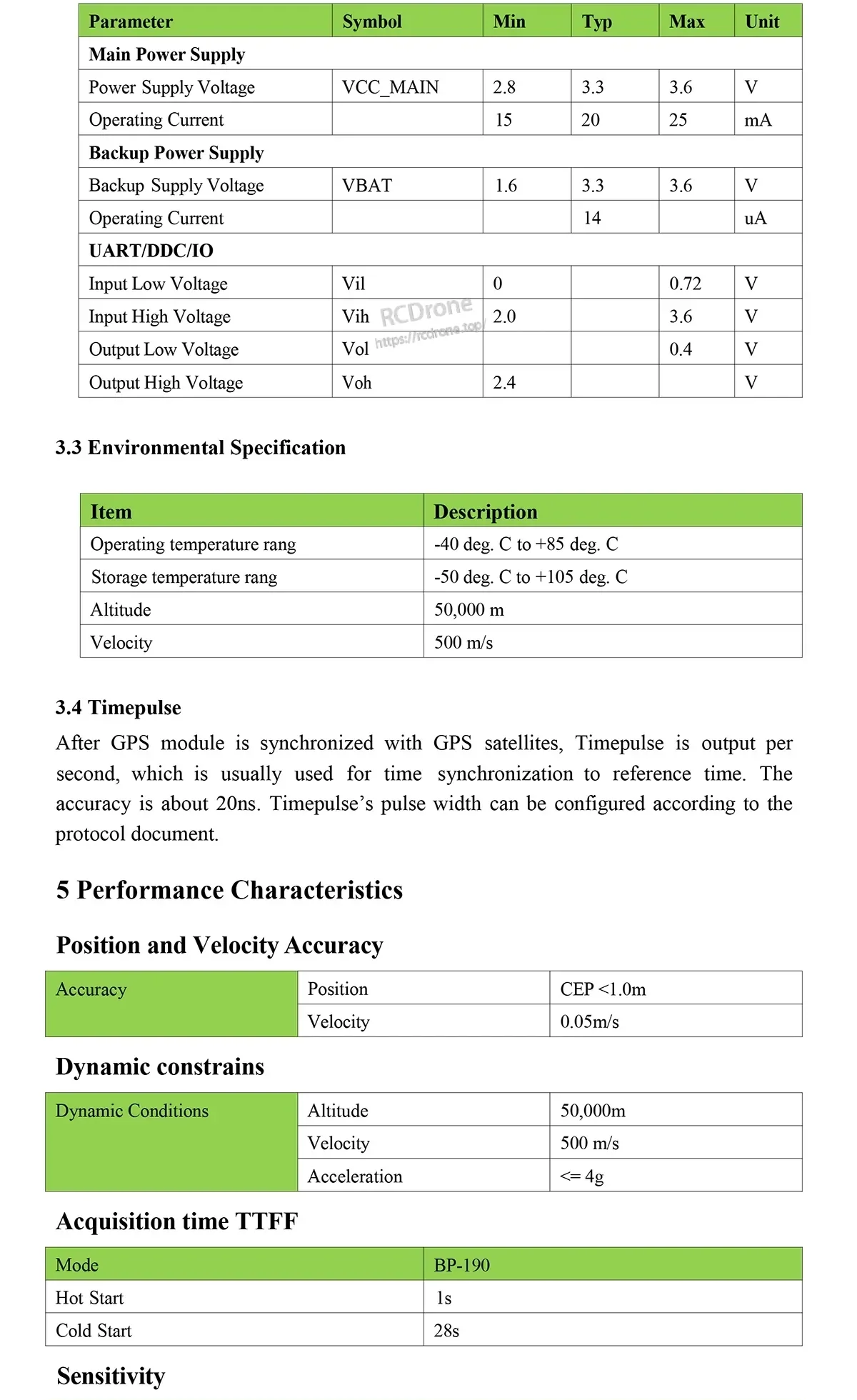

مشخصات الکتریکی

حداکثر مقادیر مطلق

پارامتر	نماد	حداقل	حداکثر	واحد
ولتاژ منبع تغذیه	VCC_MAIN	-0.5	3.6	V
ولتاژ منبع تغذیه پشتیبان	VBAT	-0.5	3.6	V
منبع تغذیه USB	USB_PWR	3.0	3.6	V

شرایط عملیاتی

پارامتر	نماد	حداقل	نوعی	حداکثر	واحد
منبع تغذیه اصلی: ولتاژ منبع تغذیه	VCC_MAIN	2.8	3.3	3.6	V
منبع تغذیه اصلی: جریان عملیاتی	-	15	20	25	mA
منبع تغذیه پشتیبان: ولتاژ تأمین پشتیبان	VBAT	1.6	3.3	3.6	V
منبع تغذیه پشتیبان: جریان عملیاتی	-	-	14	-	uA
UART/DDC/IO: ولتاژ ورودی پایین	Vil	0	-	0.72	V
UART/DDC/IO: ولتاژ ورودی بالا	Vih	2.0	-	3.6	V
UART/DDC/IO: ولتاژ خروجی پایین	Vol	-	-	0.4	V
UART/DDC/IO: خروجی ولتاژ بالا	Voh	2.4	-	-	V

مشخصات محیطی

مورد	توضیحات
دامنه دمای عملیاتی	-40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد
دامنه دمای ذخیره‌سازی	-50 درجه سانتی‌گراد تا +105 درجه سانتی‌گراد
ارتفاع	50,000 متر
سرعت	500 متر بر ثانیه

ویژگی‌های عملکردی

دقت موقعیت و سرعت

متریک	مقدار
موقعیت	CEP < 1.0 متر
سرعت	0.05 m/s

محدودیت‌های دینامیکی

شرط	مقدار
ارتفاع	50,000 m
سرعت	500 m/s
شتاب	<= 4 g

زمان دستیابی (TTFF)

حالت	BP-190
شروع داغ	1 ثانیه
شروع سرد	28 ثانیه

حساسیت

پارامتر	توضیحات
ردیابی & ناوبری	-163 dBm
دستیابی	-148 dBm

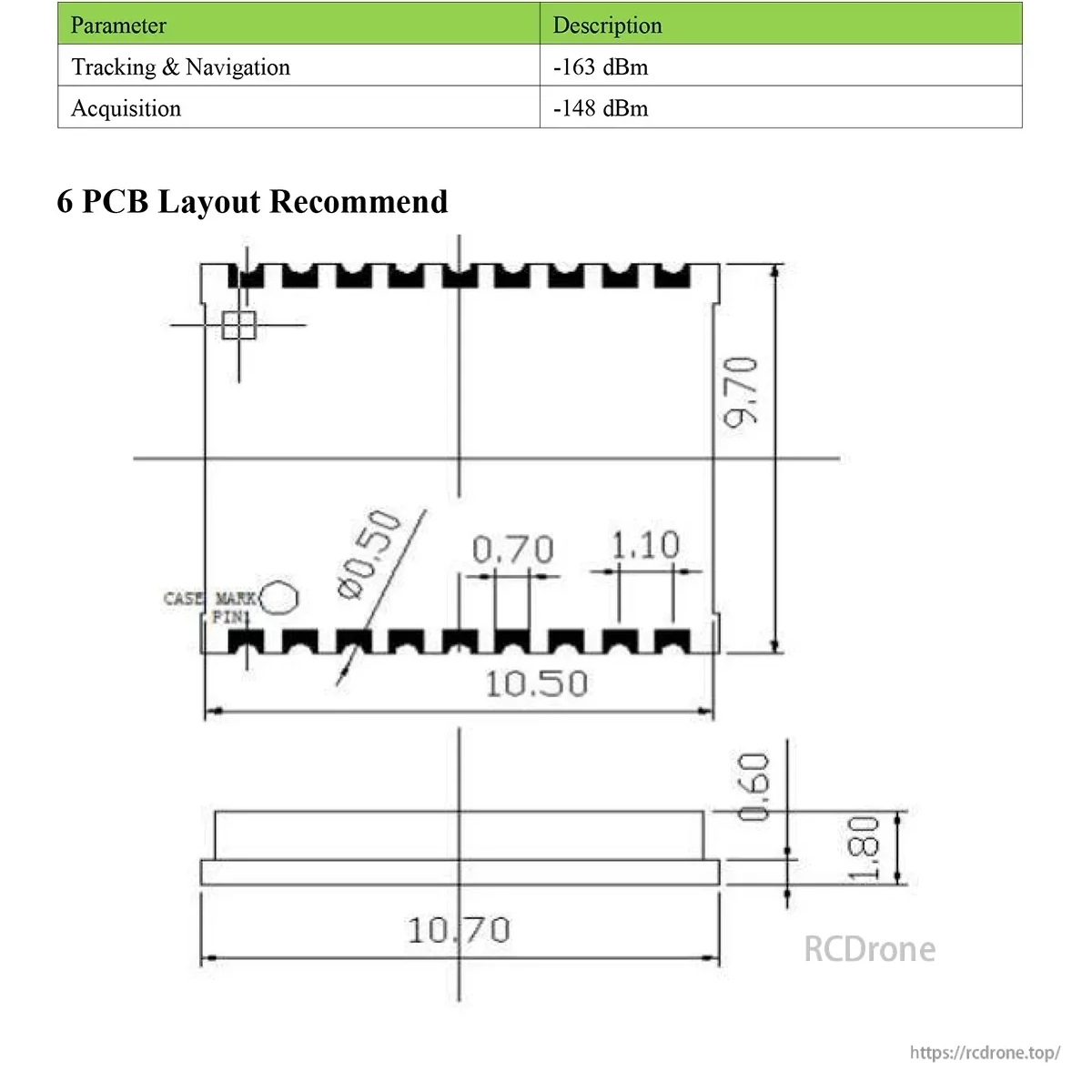

توصیه طراحی PCB (مقادیر نقشه BP-190)

مقادیر نمای کلی نشان داده شده: 10.50 و 9.70
طول نمای جانبی نشان داده شده: 10.70
ارتفاع‌ها/پله‌ها نشان داده شده: 0.60 و 1.80
مقادیر فضای اضافی/دریل نشان داده شده: 0.70، 1.10 و Ø0.50

کاربردها

موقعیت‌یابی GNSS OEM برای الکترونیک خودرو و تلما‌تیک
دستگاه‌های IoT صنعتی که به موقعیت‌یابی GNSS و مرجع زمان نیاز دارند
سیستم‌های جاسازی شده که از رابط‌های UART و DDC برای ادغام داده‌های GNSS استفاده می‌کنند
