آنتن GNSS بی‌تیان BT-200S، کانکتور TNC-K، استاندارد IP67، پشتیبانی از GPS L1/L2/L5، گلوناس L1/L2، بیدو B1/B2/B3

Beitian

$266.54 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

مدل BT-200S BT-M110SLD BT-M90SD TNC-J/SMA-J 5m TNC-J/TNC-J 5m

تعداد

مشاهده جزئیات کامل

بررسی

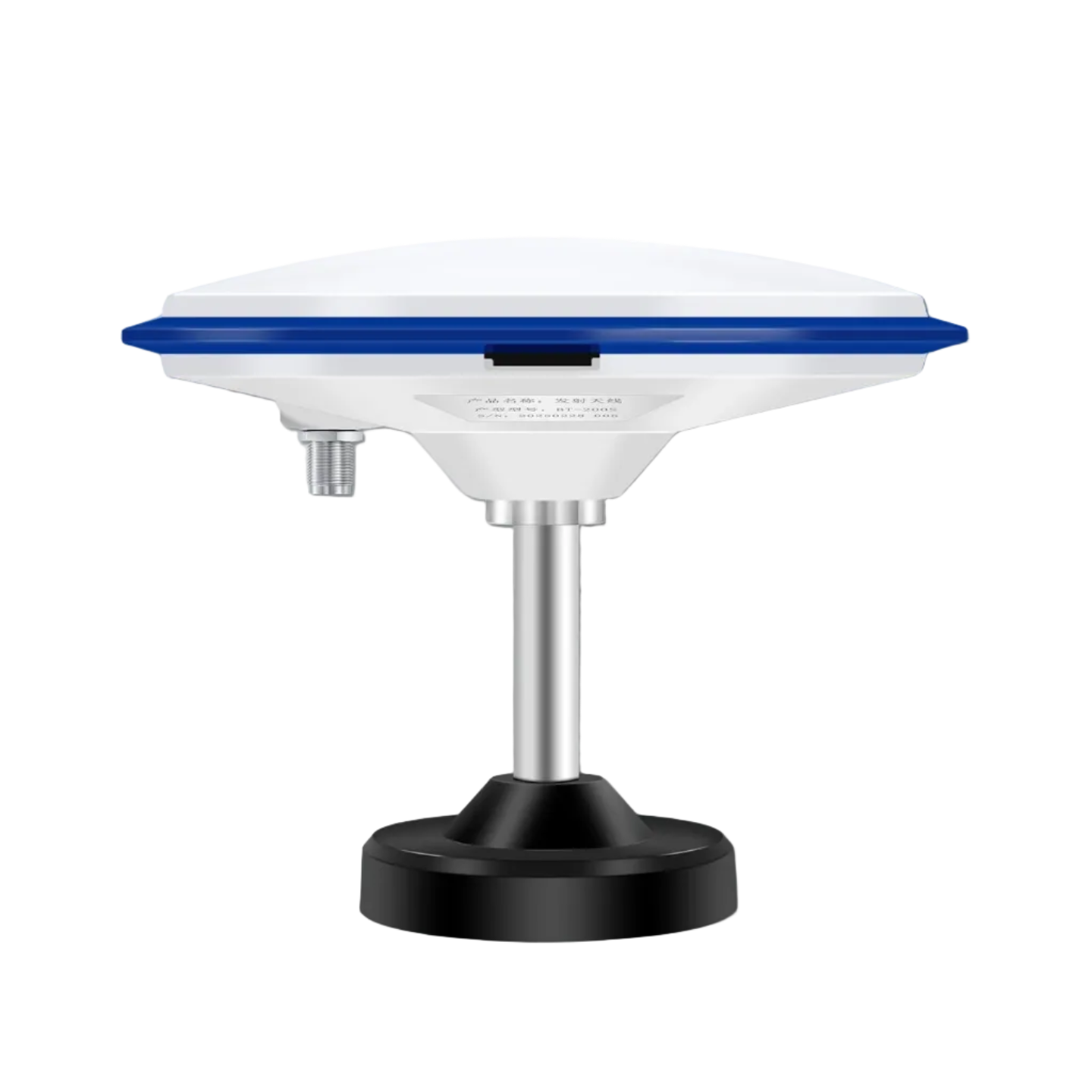

آنتن انتقال دهنده GNSS Beitian BT-200S یک آنتن تمام باند است که برای توزیع سیگنال ناوبری ماهواره‌ای و تنظیمات اندازه‌گیری تفاضلی به سبک کالیبراسیون طراحی شده است. این آنتن از GPS L1/L2/L5، GLONASS L1/L2 و BDS B1/B2/B3 پشتیبانی می‌کند و دارای پوشش افقی ۳۶۰ درجه، قطبش RHCP و محفظه‌ای با درجه IP67 برای استقرار در فضای باز است.

ویژگی‌های کلیدی

پشتیبانی از GNSS با باند کامل: GPS L1/L2/L5، GLONASS L1/L2، BDS B1/B2/B3
زاویه پوشش افقی ۳۶۰ درجه برای دریافت سیگنال چندجهتی
قطبش دایره‌ای دست راست (RHCP)
امپدانس پورت ۵۰ اهم
رابط کانکتور TNC-K
ساختار مناسب برای فضای باز: درجه ضد آب IP67، تحمل رطوبت غیر متراکم ۹۵٪
دمای عملیاتی: -۴۵ درجه سانتی‌گراد تا +۷۵ درجه سانتی‌گراد؛ دمای ذخیره‌سازی: -۵۵ درجه سانتی‌گراد تا +۸۵ درجه سانتی‌گراد
رابط مکانیکی: ۵-8"/11UNC
مواد UV: مواد PC مقاوم در برابر UV (مقاوم در برابر آفتاب/مقاوم در برابر UV و طراحی شده برای مقاومت در برابر تغییر رنگ در استفاده طولانی‌مدت در فضای باز)

برای انتخاب گزینه‌ها (آنتن/لوازم جانبی/کابل‌ها) یا درخواست‌های مربوط به سفارشی‌سازی کانکتور و ظاهر، با [email protected] or تماس بگیرید https://rcdrone.top/.

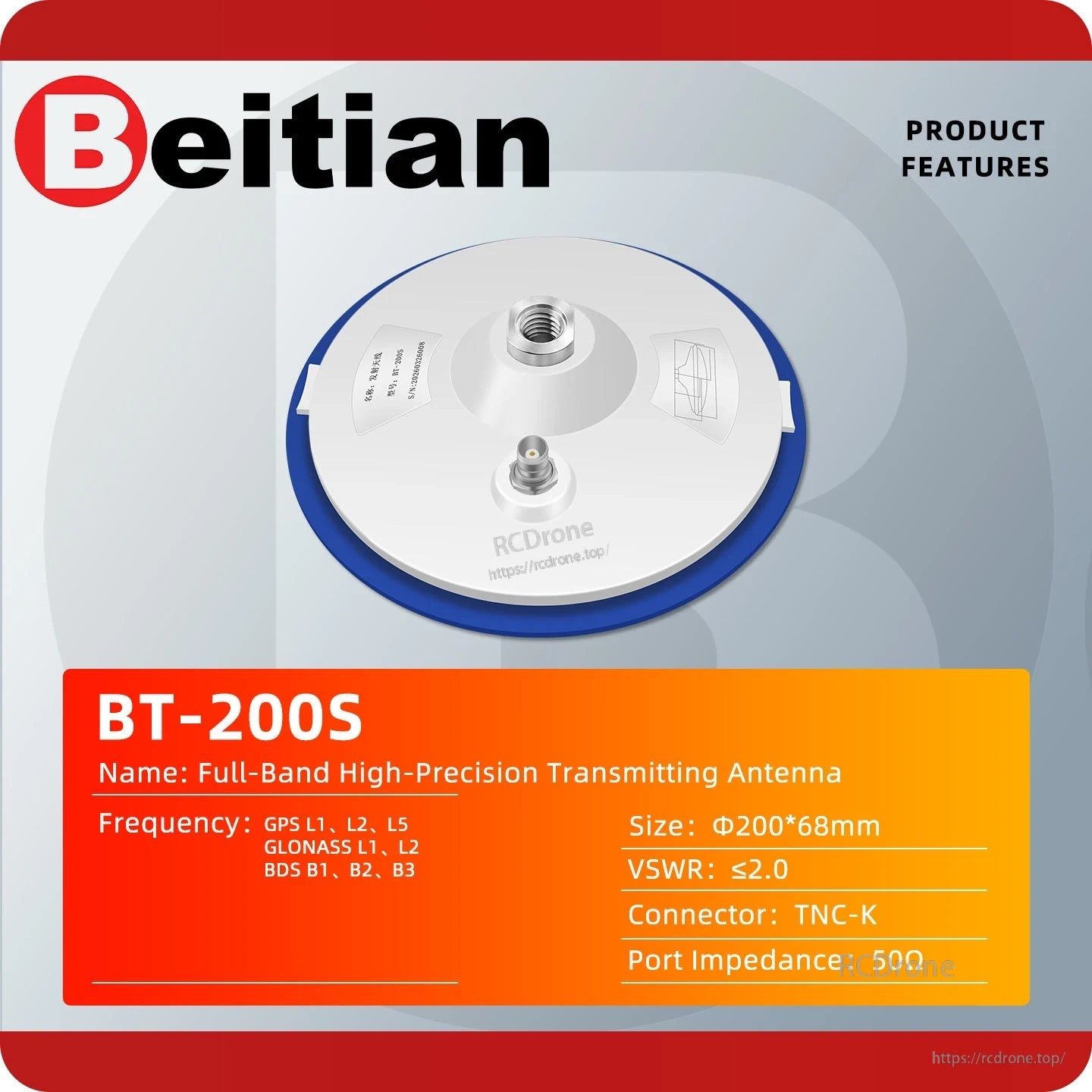

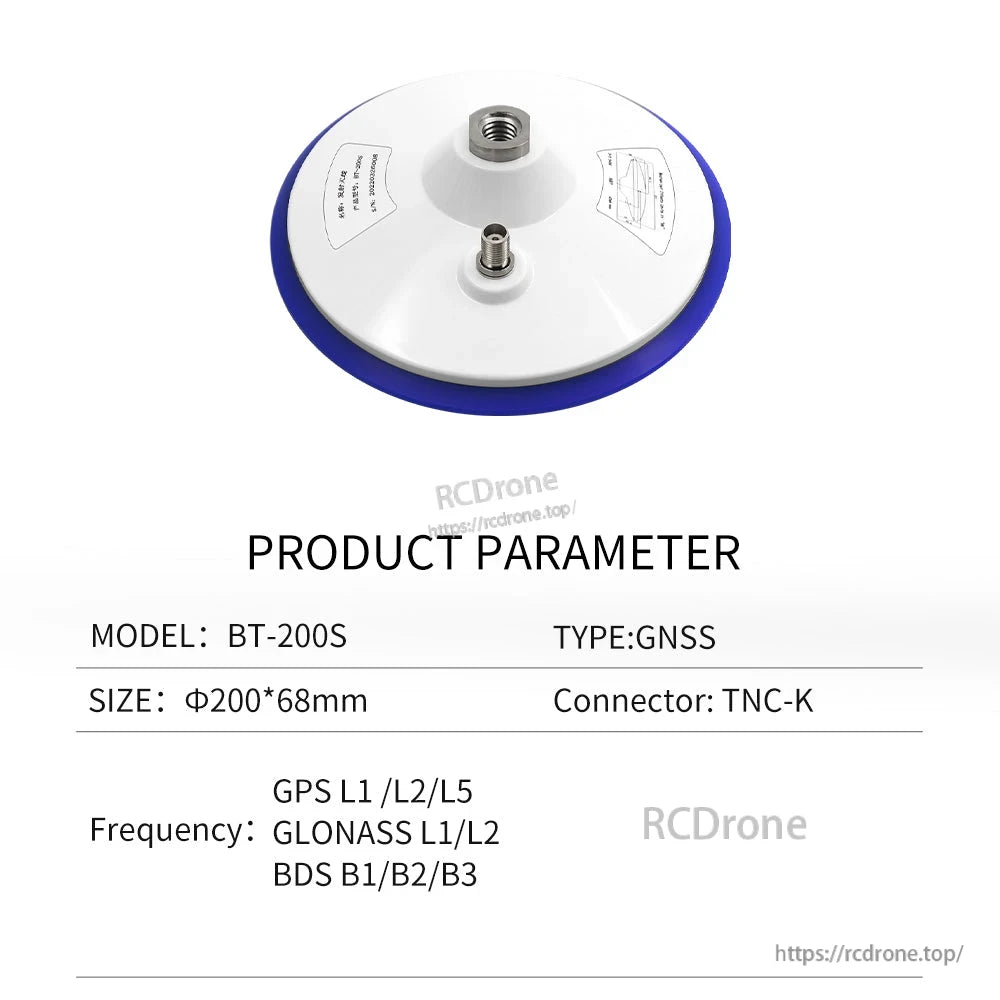

مشخصات

مدل	BT-200S
حالت کاری / باندهای پشتیبانی شده	GPS L1/L2/L5; GLONASS L1/L2; BDS B1/B2/B3
دامنه فرکانس (طبق برچسب)	GPS L1 / GLONASS L1; GPS L2 / BDS B1 / GLONASS L2; BDS B2/B3; GPS L5
تقویت (عمومی)	>= 3 dBi
تقویت (بر اساس گروه باند)	GPS L1 / GLONASS L1: >= 3 dBi GPS L2 / BDS B1 / GLONASS L2: >= 2.5 dBi BDS B2/B3: >= 2 dBi GPS L5: >= 0.5 dBi
>قطبش	قطبش دایره‌ای راست‌گرد
خروجی VSWR	<= 2.0
VSWR	<= 2.0
امپدانس پورت	50 اهم
زاویه پوشش افقی	360°
نوع کانکتور	TNC-K
اندازه آنتن	Φ200 mm * 68 mm
وزن آنتن	< 800 g
دمای عملیاتی	-45°C تا +75°C
دمای ذخیره‌سازی	-55°C تا +85°C
درجه رطوبت	95% بدون میعان
درجه ضد آب	IP67
رابط مکانیکی (طبق برچسب)	5-8"/11UNC

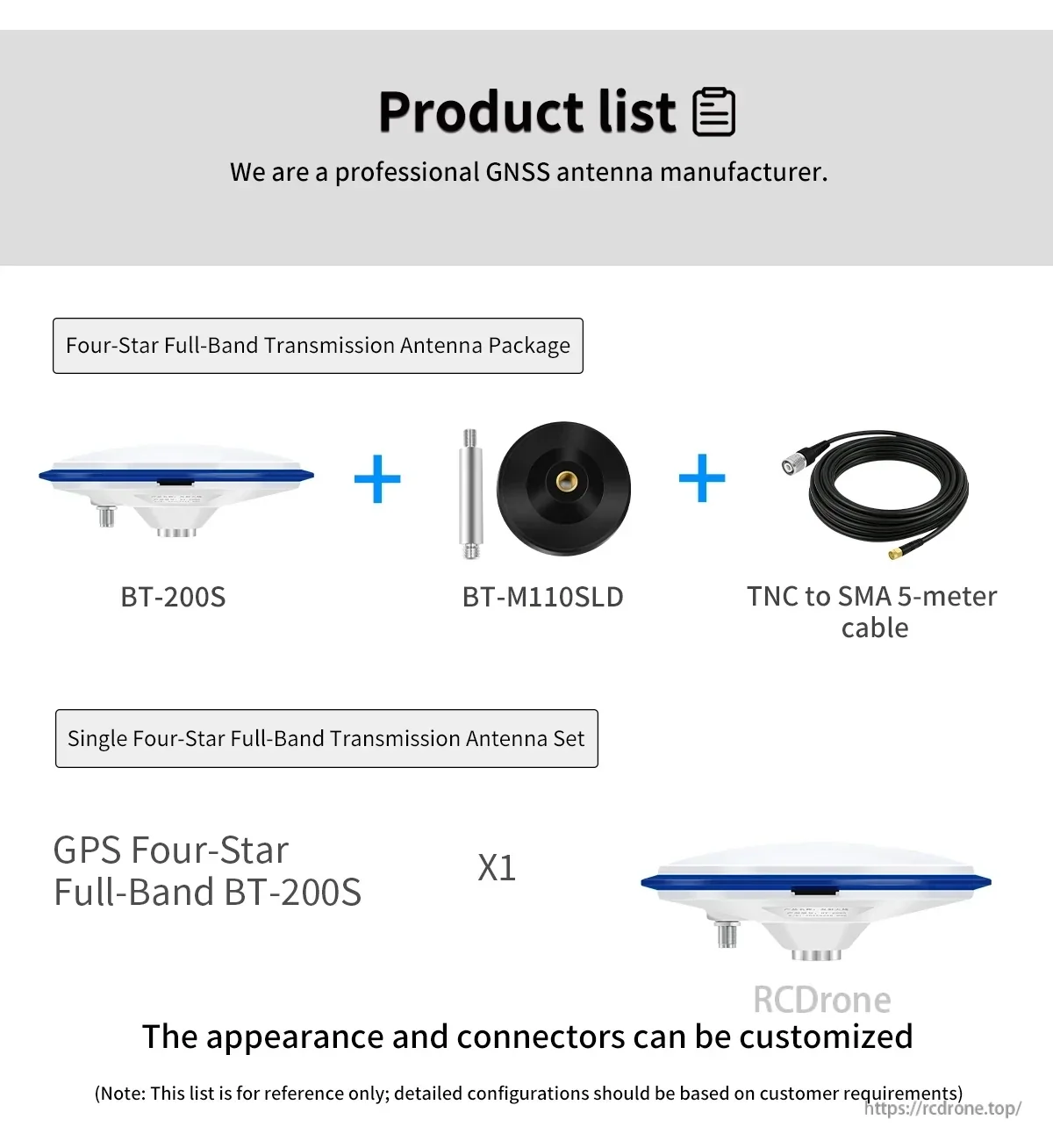

محتویات بسته

محتویات بسته به گزینه انتخاب شده بستگی دارد.تنظیمات زیر نشان داده شده است:

مجموعه آنتن انتقال کامل باند چهار ستاره تک: BT-200S x1

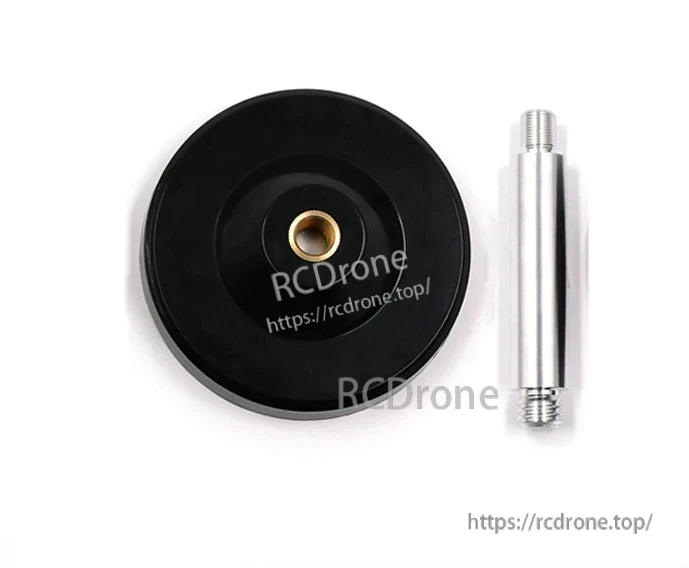

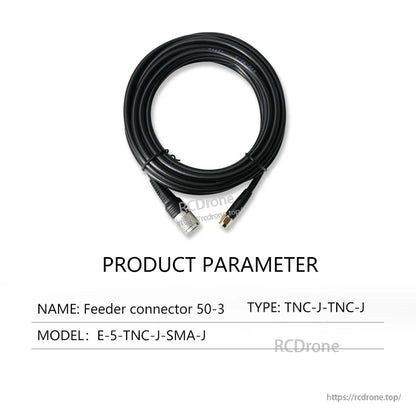

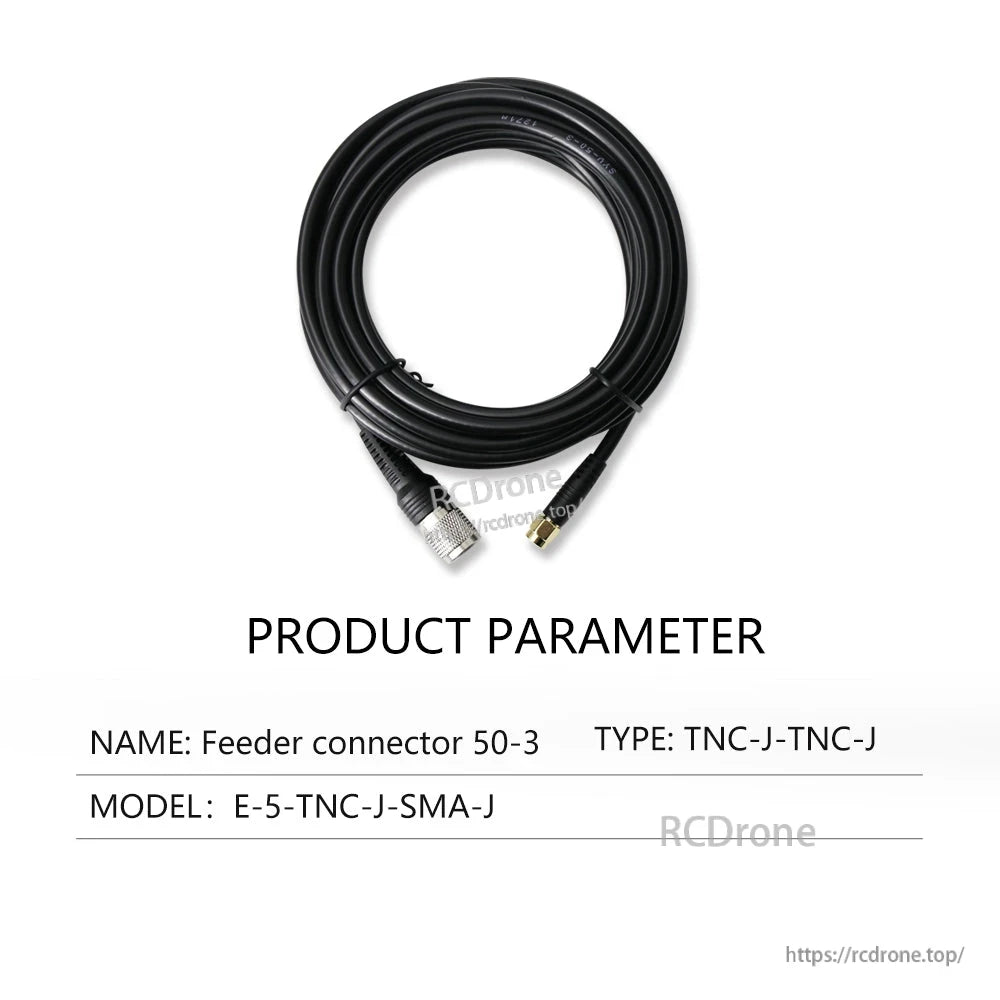

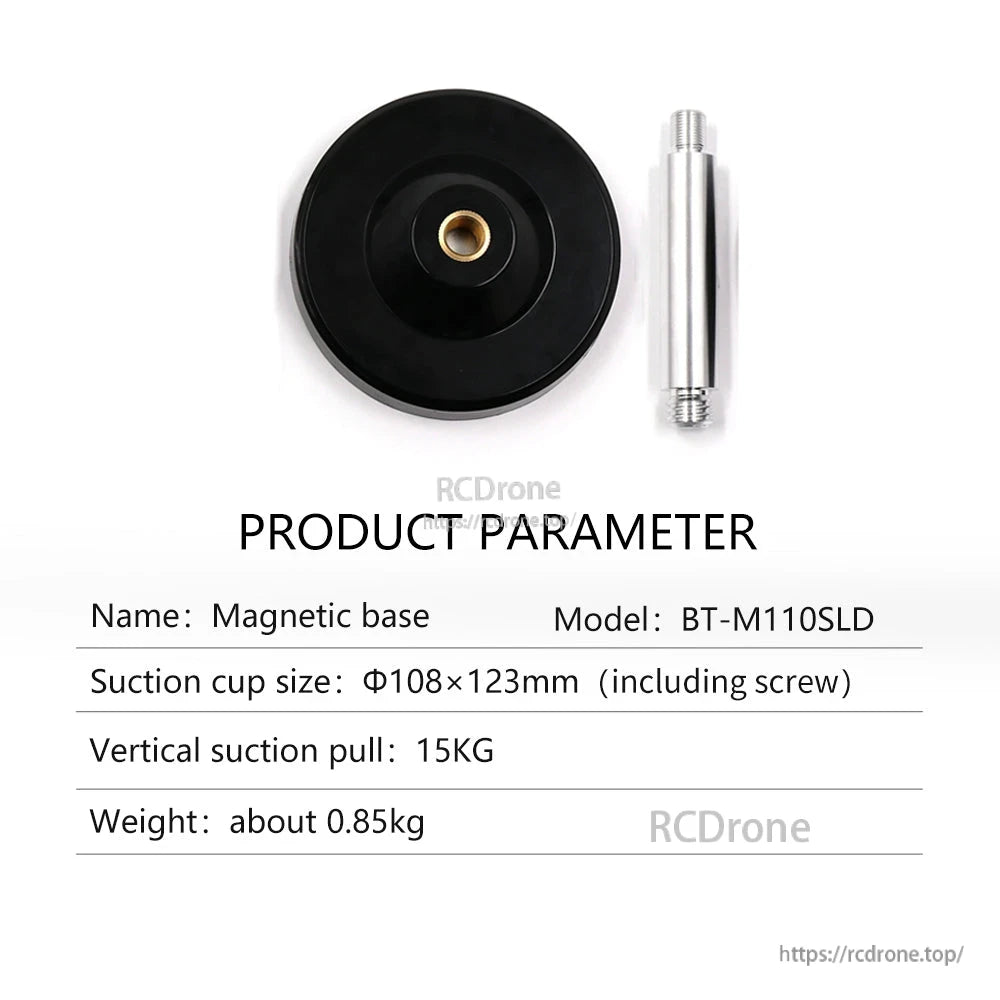

بسته آنتن انتقال کامل باند چهار ستاره: BT-200S + BT-M110SLD + کابل ۵ متری TNC به SMA

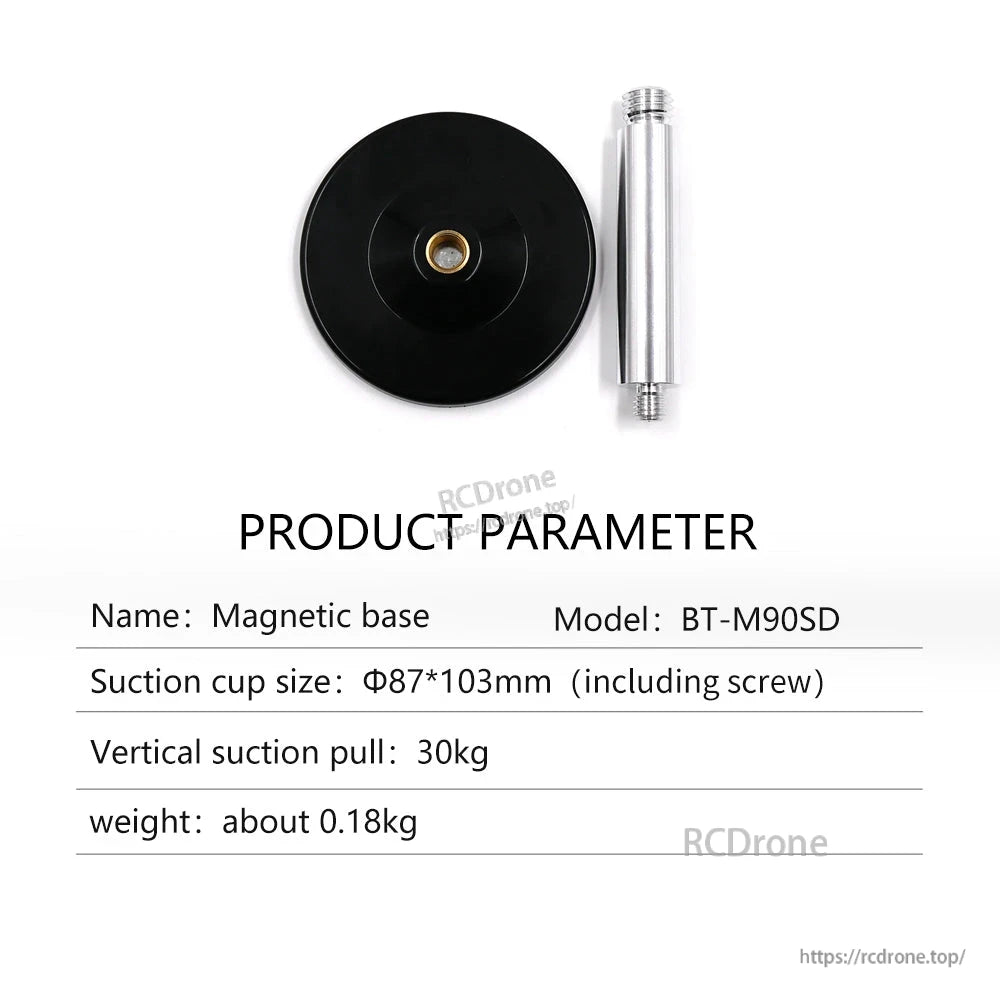

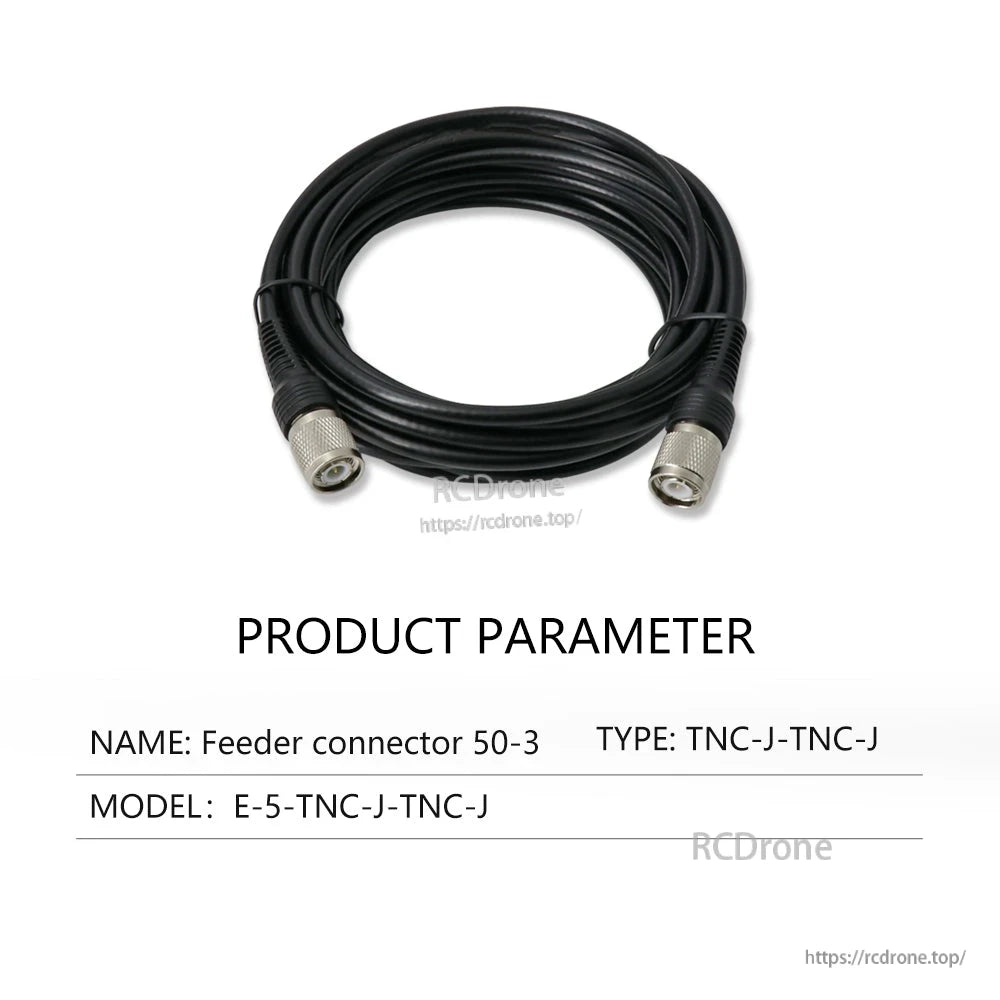

گزینه‌های فروشگاه ممکن است همچنین شامل BT-M90SD و انواع کابل ۵ متری (TNC-J/SMA-J 5m; TNC-J/TNC-J 5m) باشد.

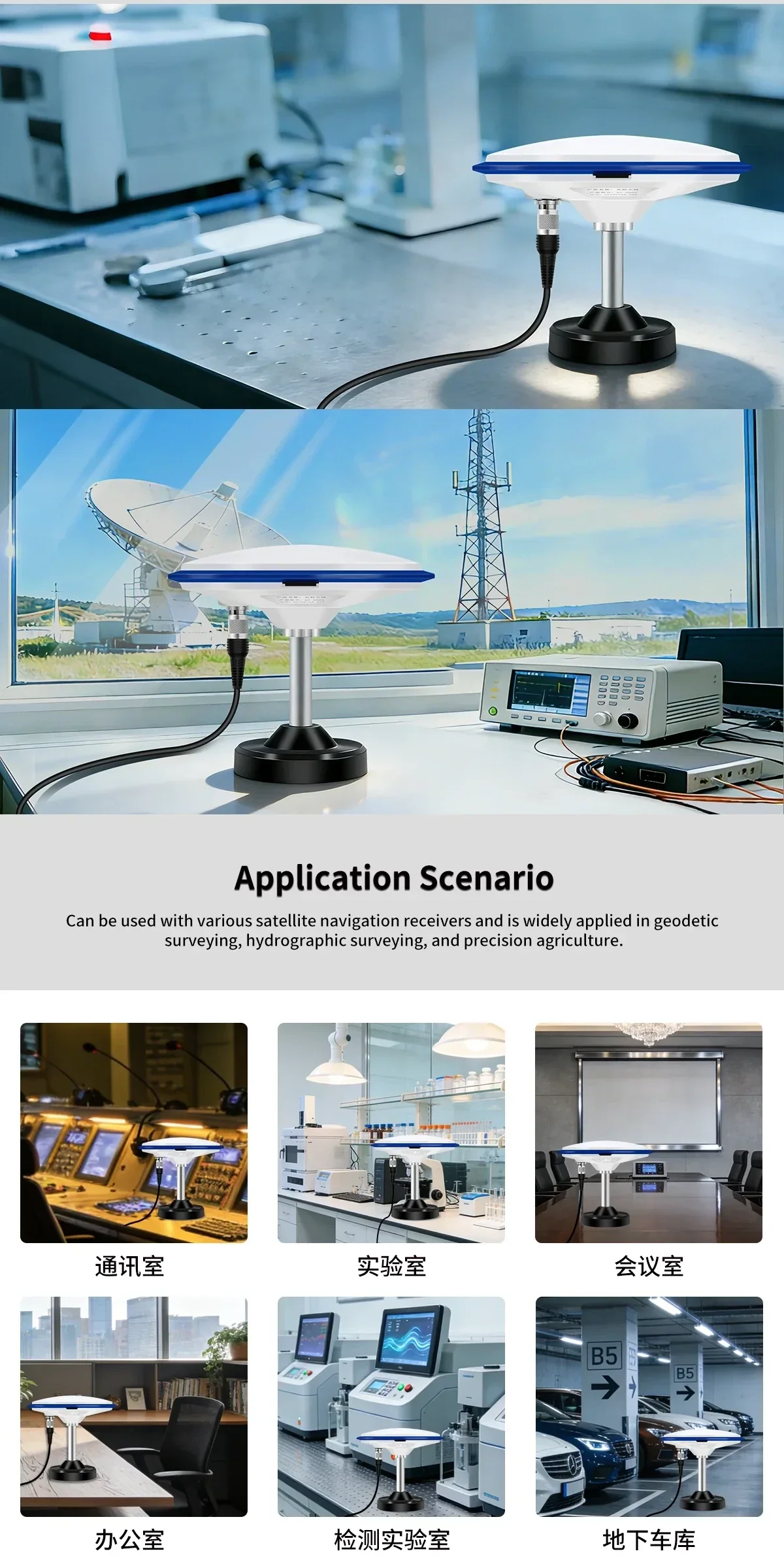

کاربردها

استفاده با گیرنده‌های ناوبری ماهواره‌ای
نقشه‌برداری ژئودتیک
نقشه‌برداری هیدروگرافیک
کشاورزی دقیق
تنظیمات توزیع سیگنال GNSS داخلی (آنتن‌های انتقالی که در داخل استفاده می‌شوند با یک آنتن دریافت خارجی)

جزئیات

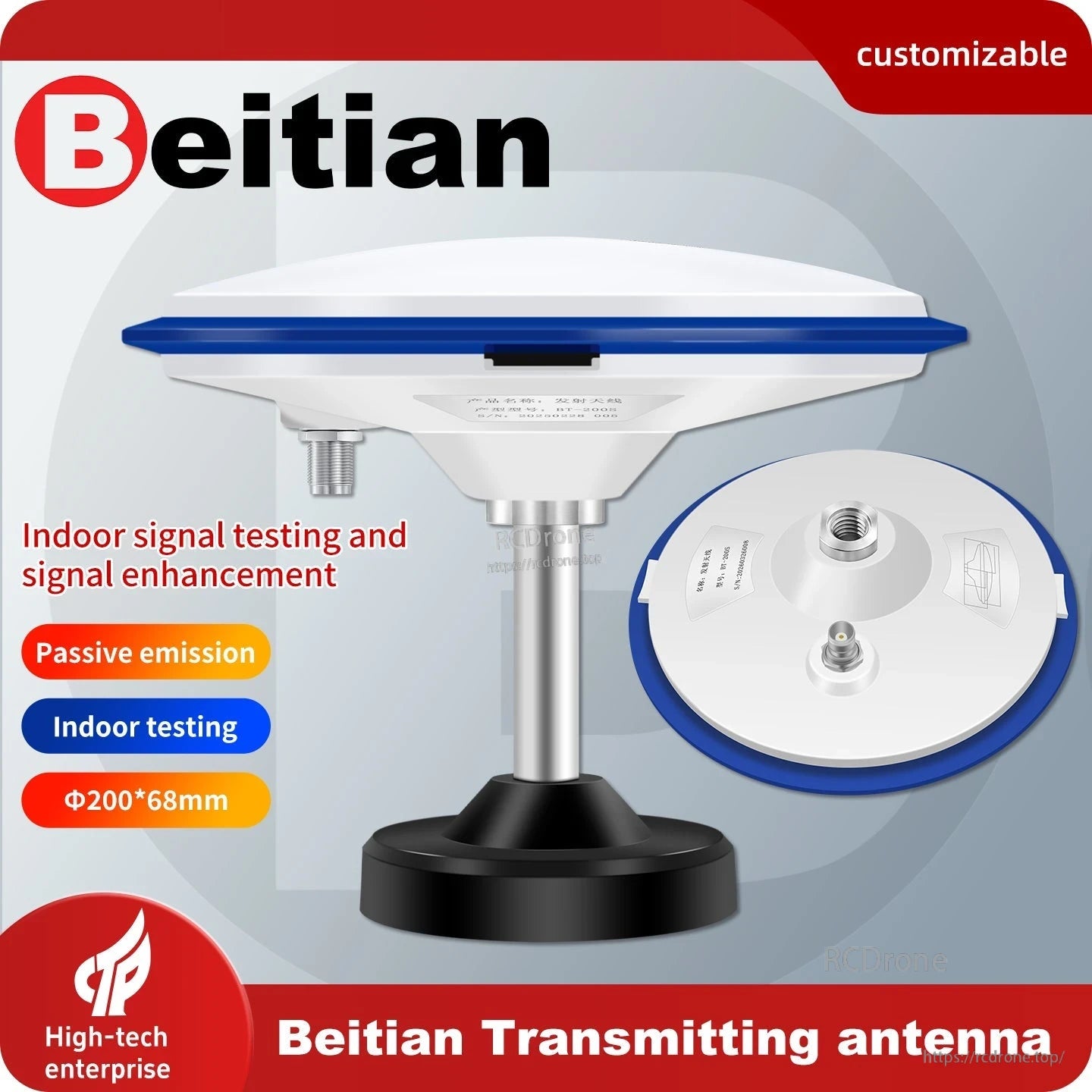

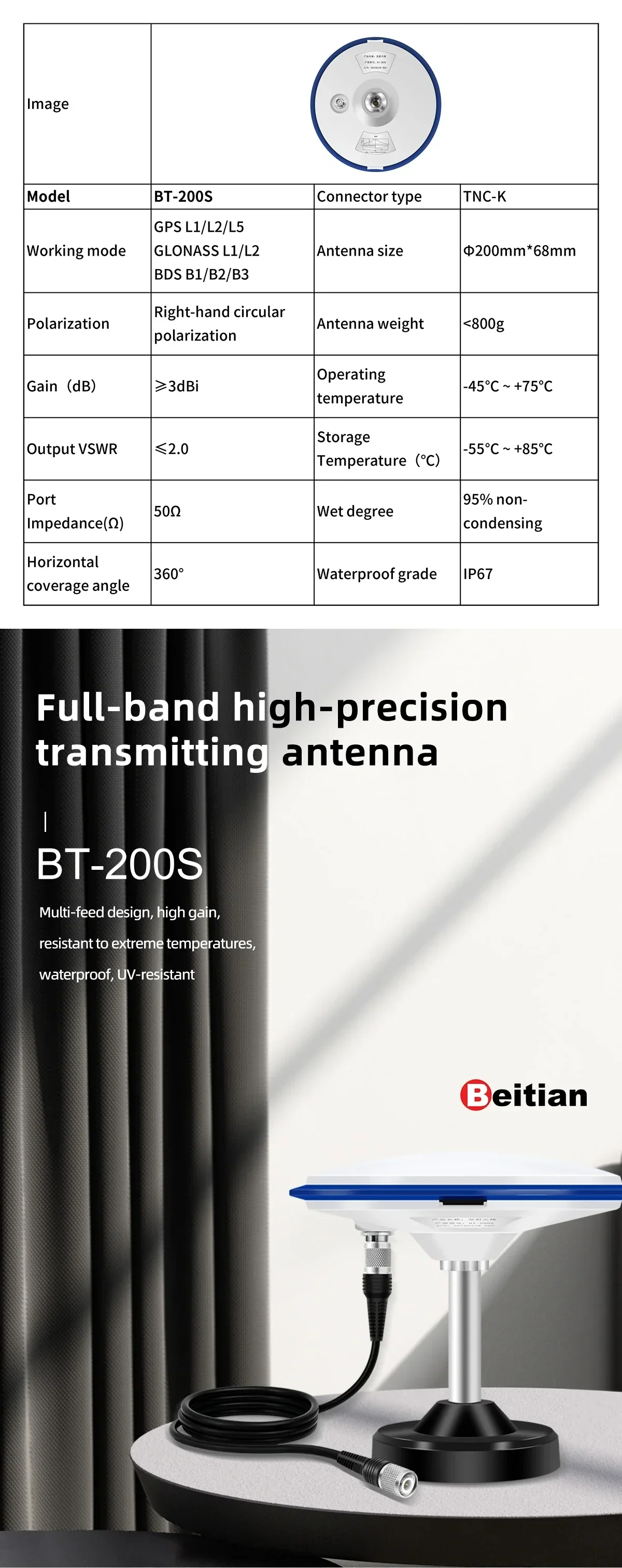

Beitian BT-200S GNSS transmitting antenna hero with key specs table (full-band GPS/GLONASS/BDS, IP67)

ساخته شده برای توزیع سیگنال GNSS کامل باند، BT-200S ترکیبی از قطبش RHCP، پوشش ۳۶۰ درجه و یک محفظه IP67 برای استقرار در فضای باز است.

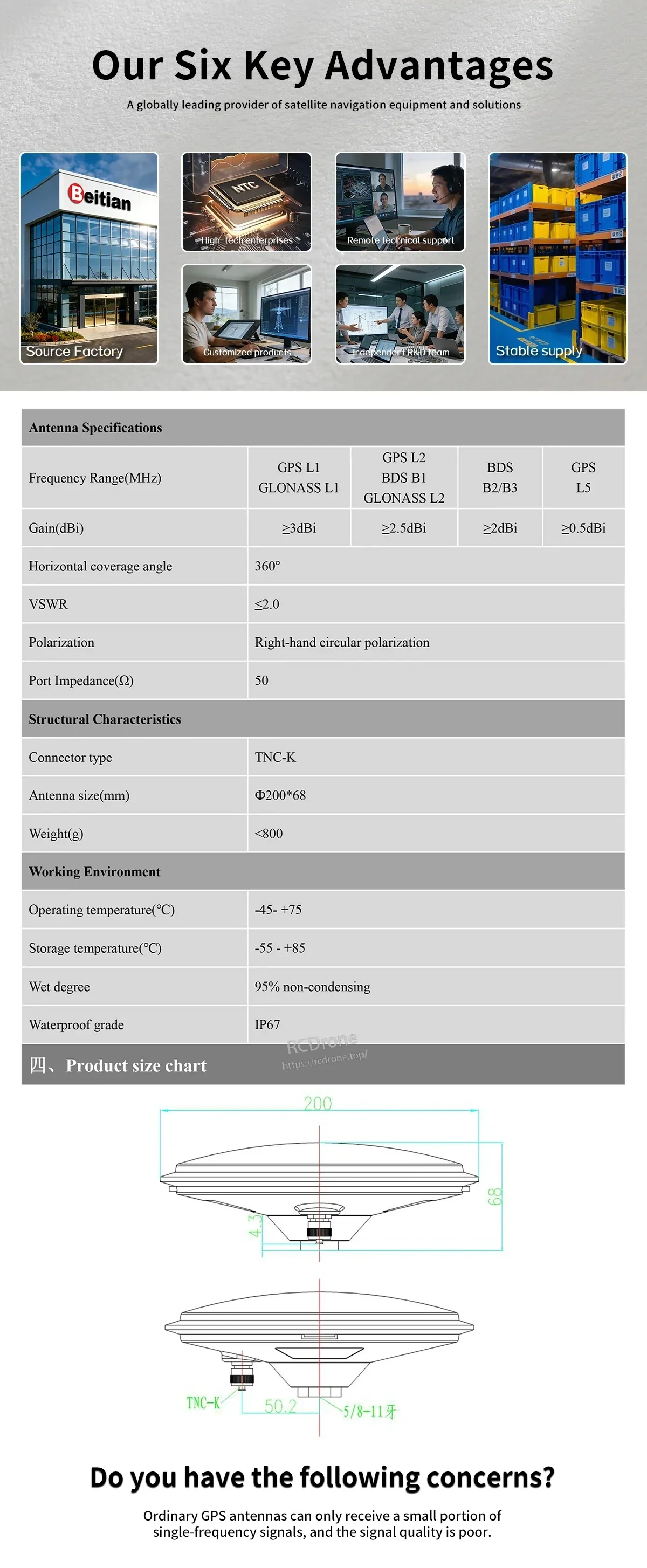

BT-200S advantages and specifications sheet with dimension drawing for the 200 mm dome antenna

Marketing infographic on GNSS positioning pain points and improved accuracy using a full-band transmitting antenna

انتقال باند کامل به تثبیت پوشش سیگنال ناوبری ماهواره‌ای برای تنظیمات اندازه‌گیری تفاضلی به سبک کالیبراسیون کمک می‌کند.

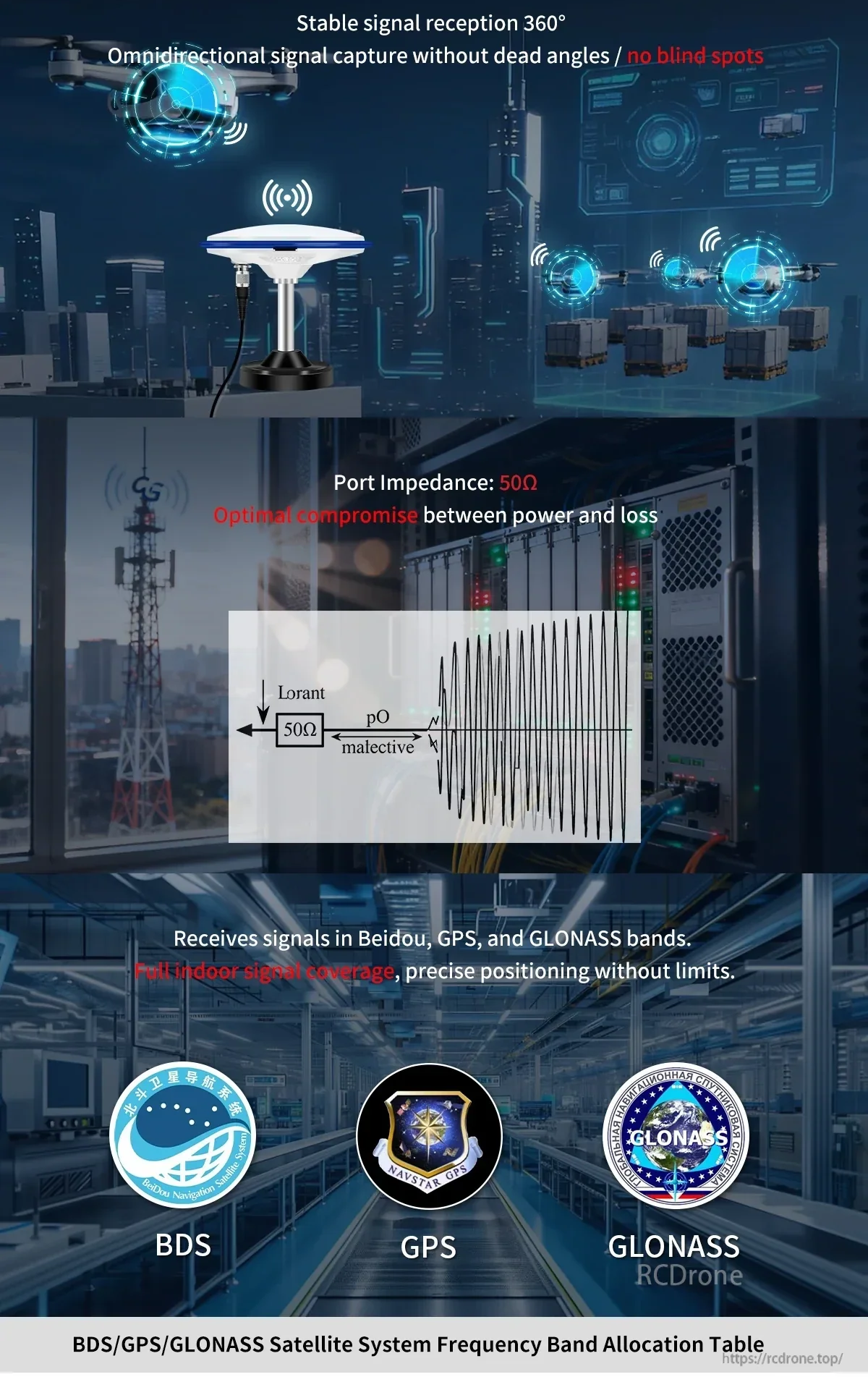

BT-200S 360° omnidirectional reception graphic with 50-ohm impedance and GPS/GLONASS/BDS band icons

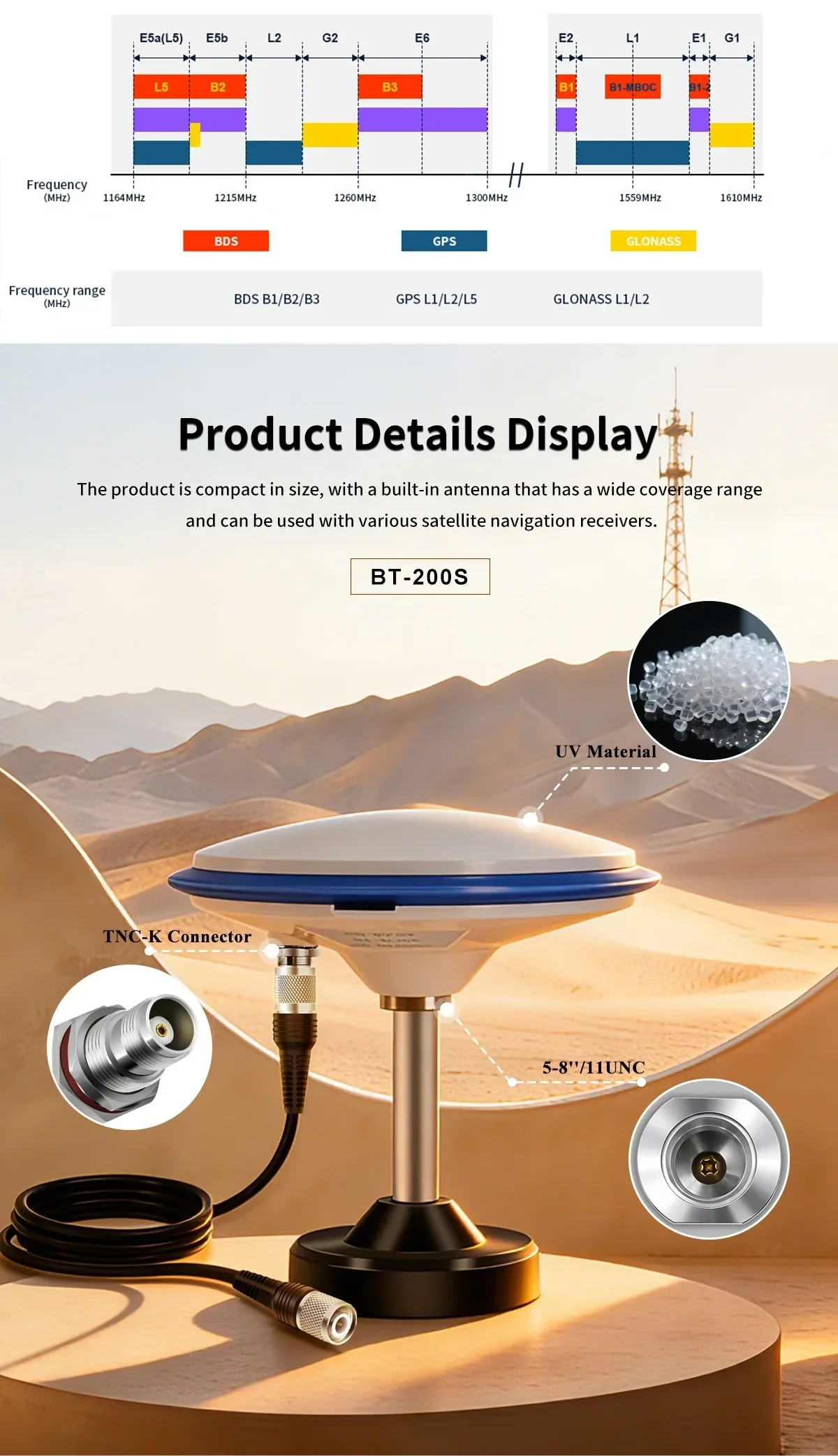

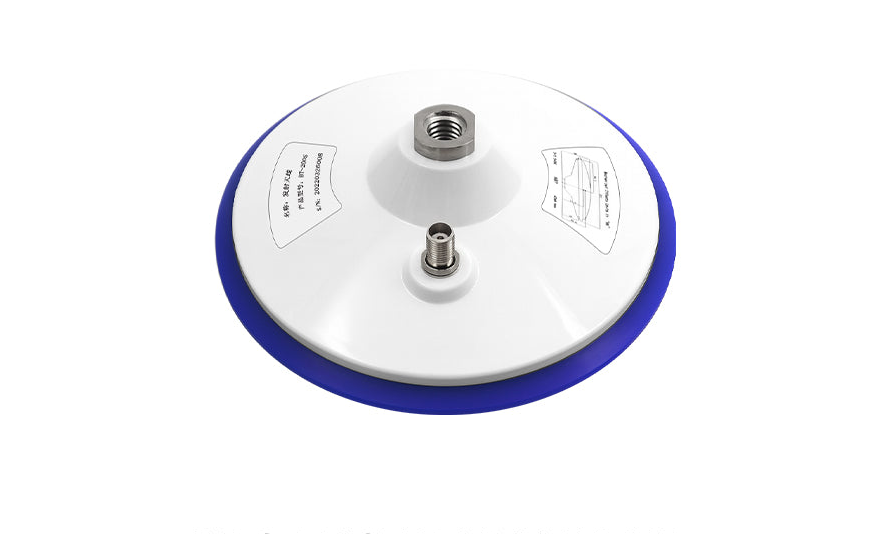

Product details view of the BT-200S antenna highlighting TNC-K connector, UV-resistant housing, and 5/8-11 UNC mount

نصب با یک پایه رزوه‌ای 5/8-11 UNC، بدنه PC مقاوم در برابر UV و یک کانکتور TNC-K برای سیستم‌های GNSS با امپدانس 50 اهمی ساده است.

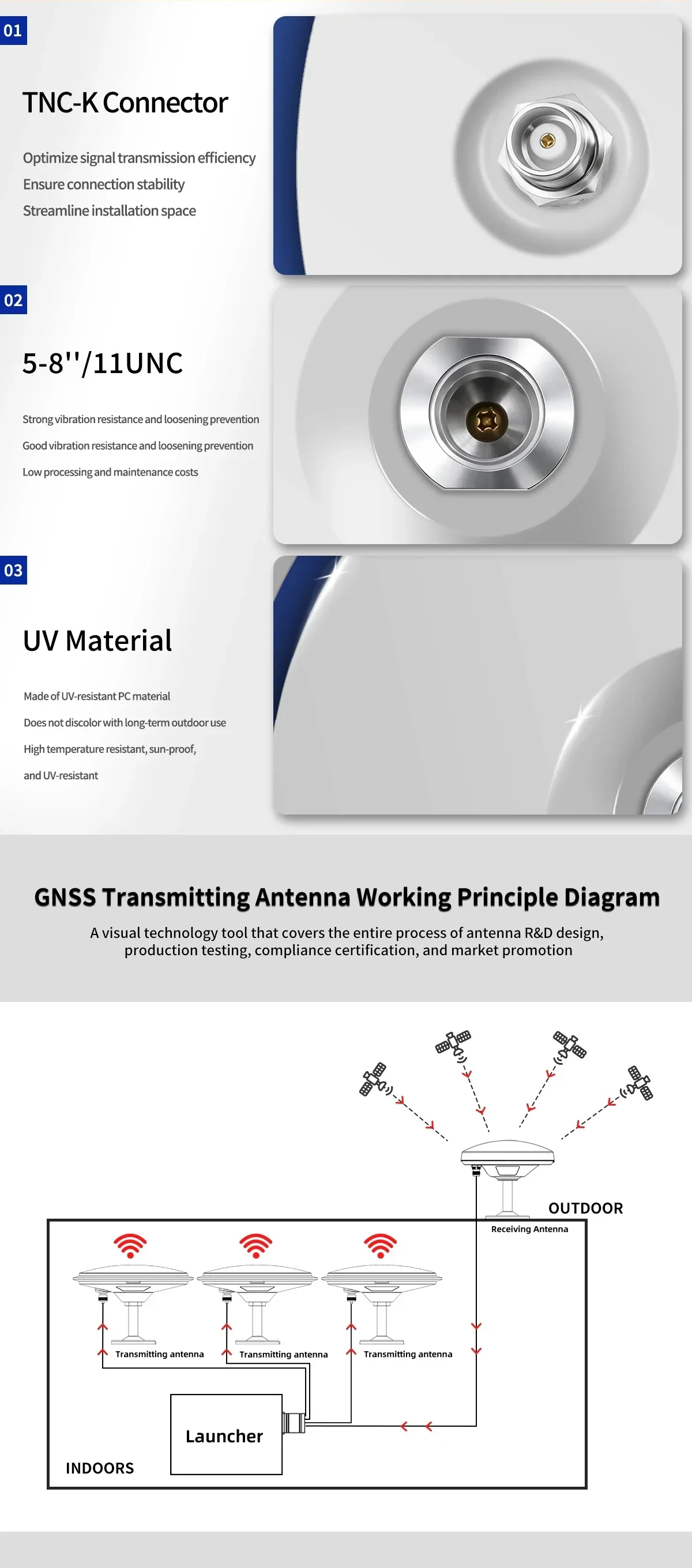

Close-ups of TNC-K connector and 5/8-11 UNC interface plus indoor GNSS transmitting antenna working principle diagram

یک رابط TNC-K و پایه رزوه‌ای استاندارد از ادغام تمیز در طرح‌های توزیع داخلی که سیگنال‌های GNSS را از یک آنتن دریافت‌کننده خارجی منتقل می‌کنند، پشتیبانی می‌کند.
