آنتن نقشهبرداری GNSS فول فرکانس Beitian BT-208 برای اندازهگیری RTK، IP67، TNC-K، پشتیبانی از چند منظومه ماهوارهای
آنتن نقشهبرداری GNSS فول فرکانس Beitian BT-208 برای اندازهگیری RTK، IP67، TNC-K، پشتیبانی از چند منظومه ماهوارهای
Beitian
در دسترس بودن پیکاپ بارگیری نشد
بررسی

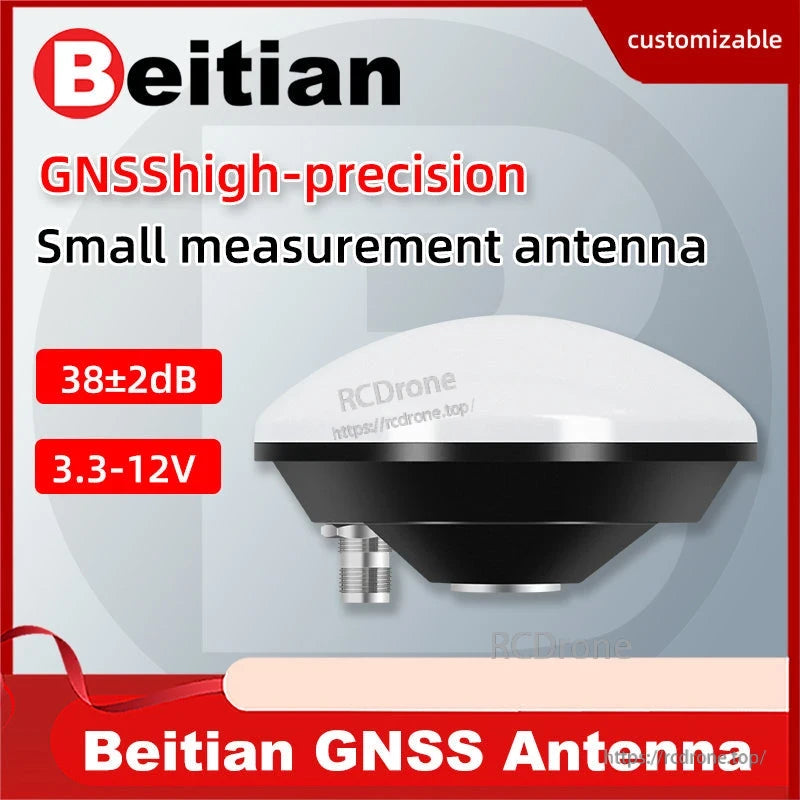

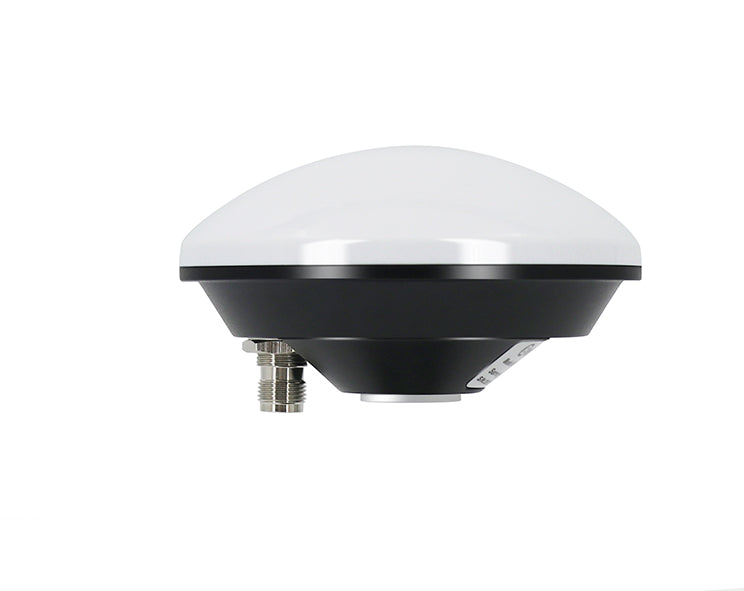

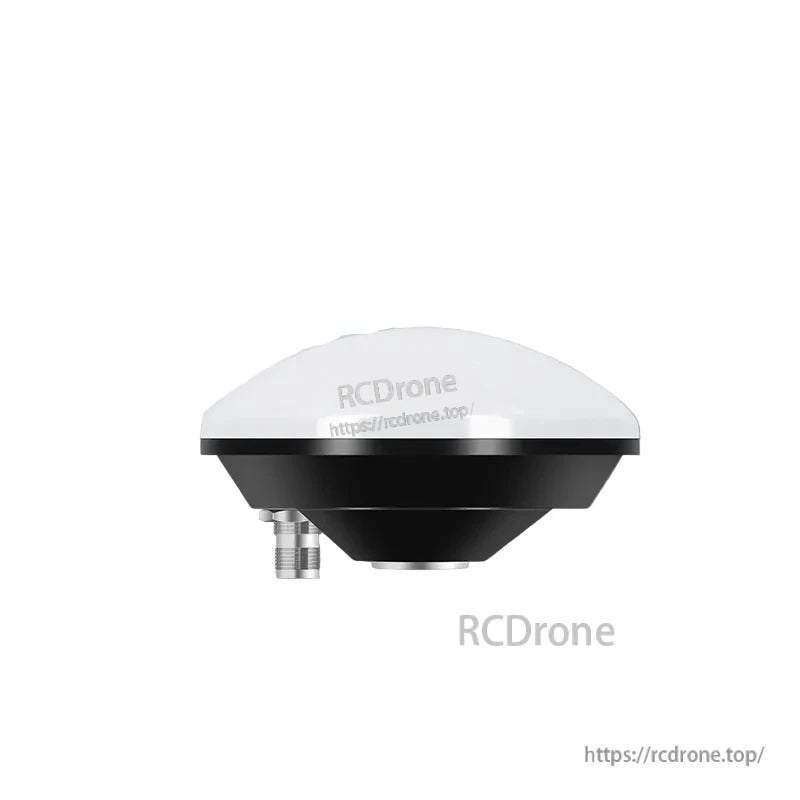

آنتن نظرسنجی GNSS بیتیان BT-208 یک آنتن چند منظوره با فرکانس کامل و چند منظوره است که برای اندازهگیری RTK، بازرسی هوشمند و نظارت بر تغییر شکل طراحی شده است. این آنتن دارای طراحی چند نقطه تغذیه با ساختار آنتن کاملاً متقارن است که به حفظ مرکز فاز پایدار و کاهش خطای اندازهگیری جفت آنتن کمک میکند. بهره بالا و VSWR پایین، دریافت سیگنالها را بهبود میبخشد، از جمله سیگنالهای با ارتفاع پایین در محیطهای چالشبرانگیز.
این آنتن از صفحه چوک ضد چندمسیره و طراحی ضد نوسان استفاده میکند تا به کاهش تداخل قوی خارج از باند برای عملکرد قابل اعتماد کمک کند. این آنتن دارای درجه IP67 برای استفاده در فضای باز است.
ویژگیهای کلیدی
- دریافت GNSS با فرکانس کامل در چندین سیستم (GPS، BDS، GLONASS، گالیله، SBAS، QZSS، IRNSS، L-Band)
- ساختار آنتن کاملاً متقارن با چندین نقطه تغذیه برای مرکز فاز پایدار
- VSWR پایین و بهبود دریافت سیگنال در ارتفاع پایین
- صفحه چوک ضد چندمسیره و طراحی ضد نوسان برای سرکوب تداخل قوی خارج از باند
- درجه ضد آب IP67

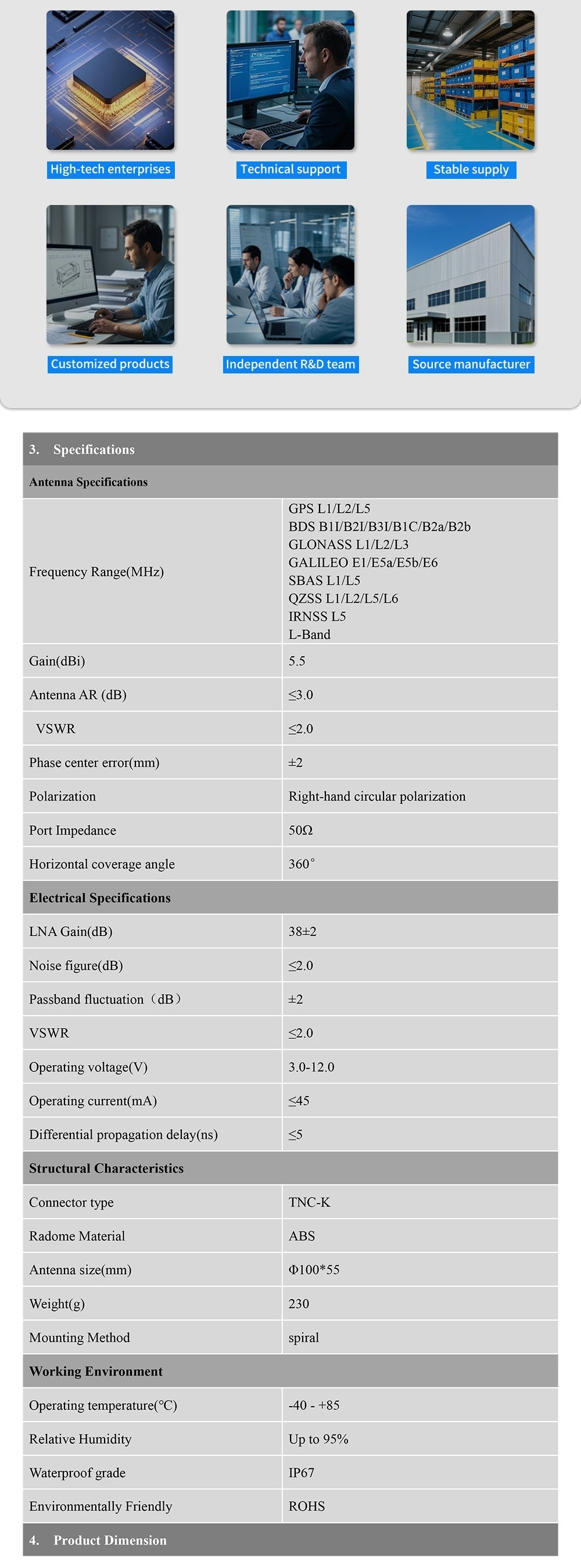

مشخصات
| مدل | BT-208 |

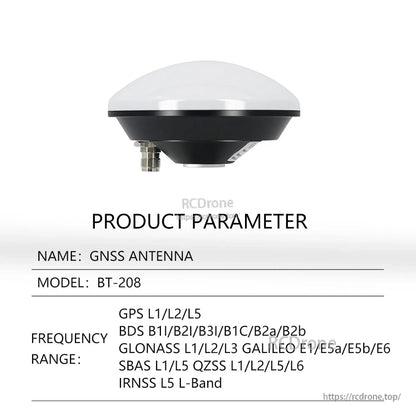

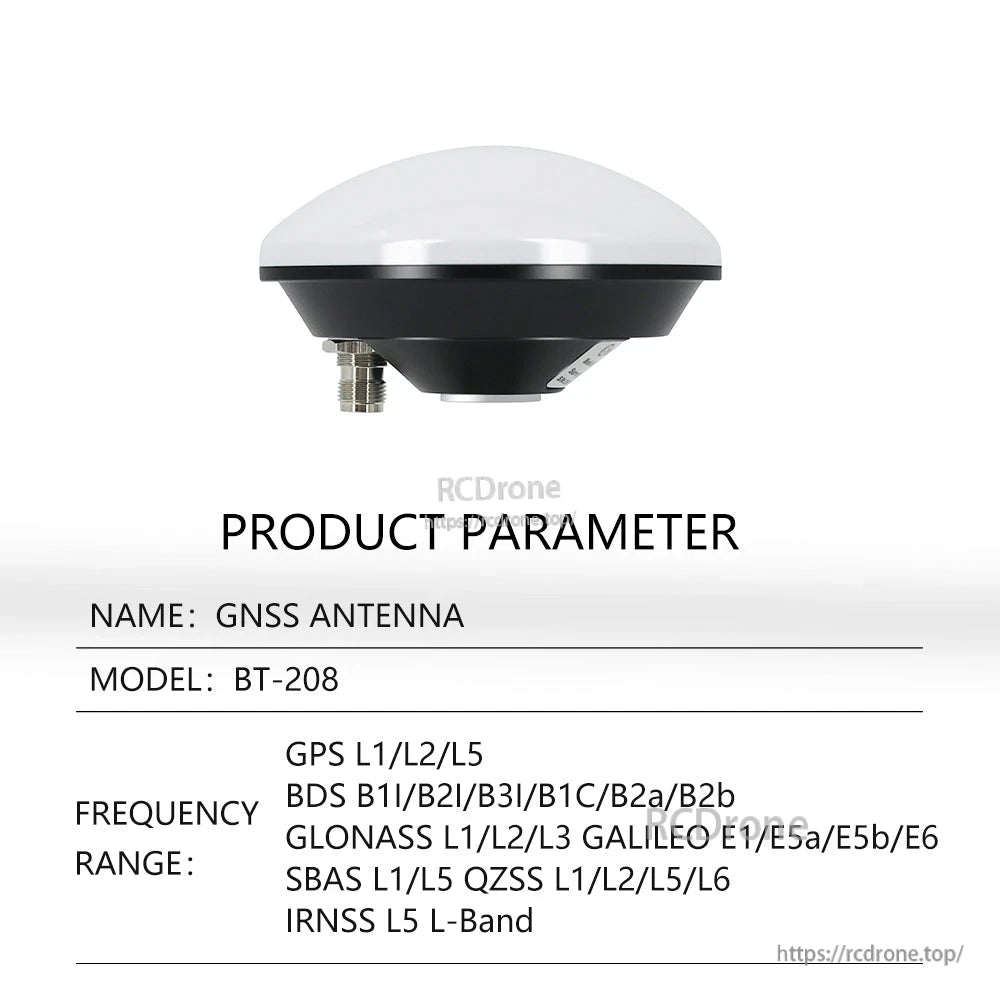

| دامنه فرکانس / سیستمها | GPS L1/L2/L5 BDS B1I/B2I/B3I/B1C/B2a/B2b GLONASS L1/L2/L3 GALILEO E1/E5a/E5b/E6 SBAS L1/L5 QZSS L1/L2/L5/L6 IRNSS L5 L-Band |
| گین (dBi) | 5.5 |
| آنتن AR (dB) | <=3.0 |
| VSWR | <=2.0 |
| خطای مرکز فاز (میلیمتر) | +/-2 |
| قطبش | قطبش دایرهای دست راست |
| امپدانس پورت | 50Ω |
| زاویه پوشش افقی | 360° |
| تقویت LNA (دسیبل) | 38+/-2 |
| نسبت سیگنال به نویز (دسیبل) | <=2.0 |
| نوسان باند عبوری (دسیبل) | +/-2 |
| ولتاژ عملیاتی (ولت) | 3.0-12.0 |
| جریان عملیاتی (mA) | <=45 |
| تاخیر انتشار تفاضلی (ns) | <=5 |
| نوع کانکتور | TNC-K |
| جنس رادوم | ABS |
| اندازه آنتن (mm) | Φ100*55 |
| تلورانس ابعاد | قطر: 100.00+/-0.3 mm ارتفاع: 55.00+/-0.5 میلیمتر |
| وزن (گرم) | 230 |
| روش نصب | مارپیچ |
| سوراخهای نصب | 5/8"-11UNC عمق 19 |
| دمای عملیاتی (°C) | -40 تا +85 |
| دمای ذخیرهسازی (°C) | -55 تا +85 |
| رطوبت نسبی | تا 95% |
| درجه ضد آب | IP67 |
| دوستدار محیط زیست | ROHS |
چه چیزی شامل میشود
- آنتن BT-208 x1

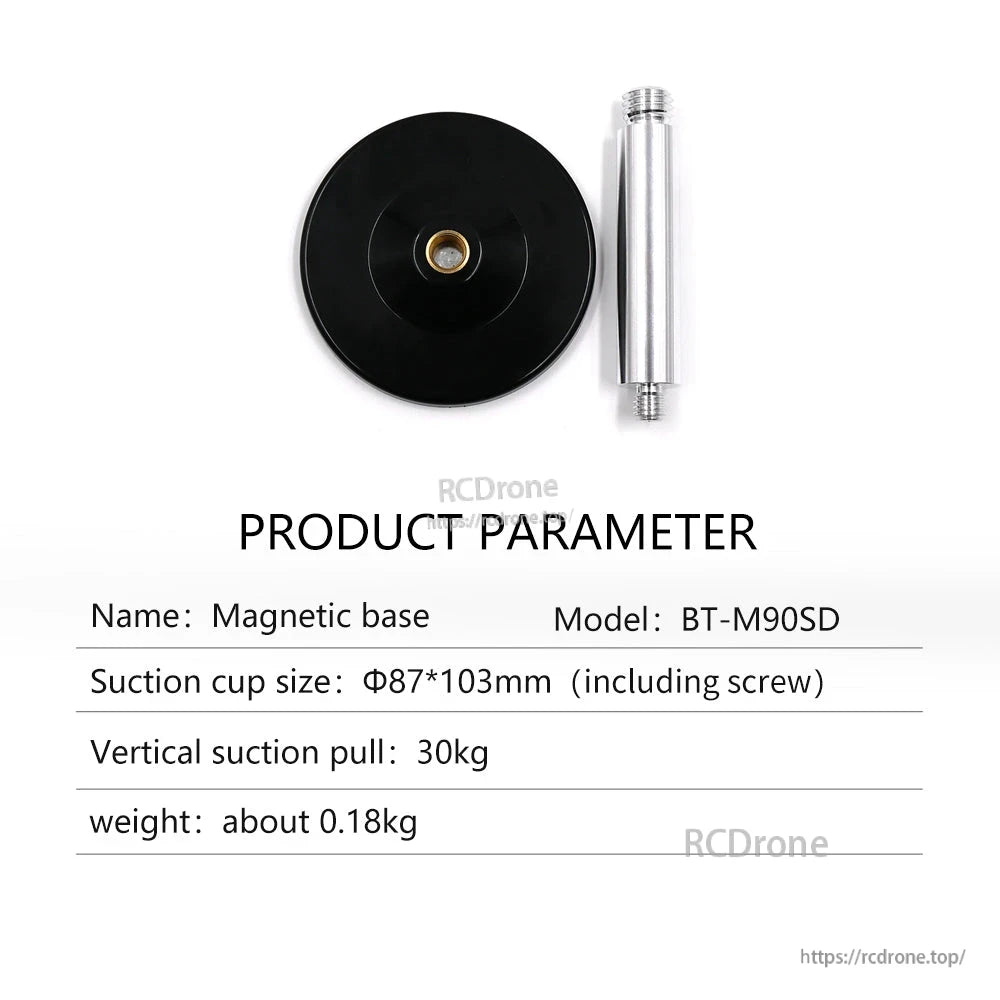

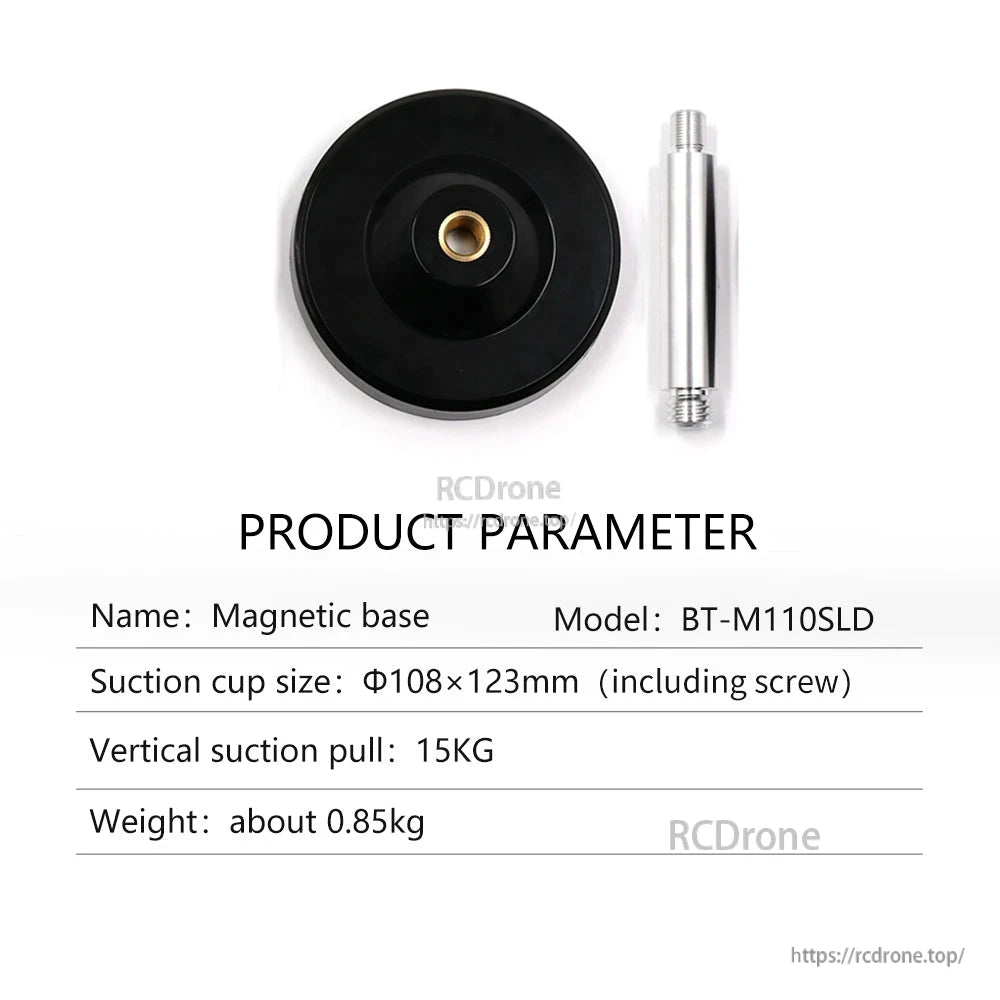

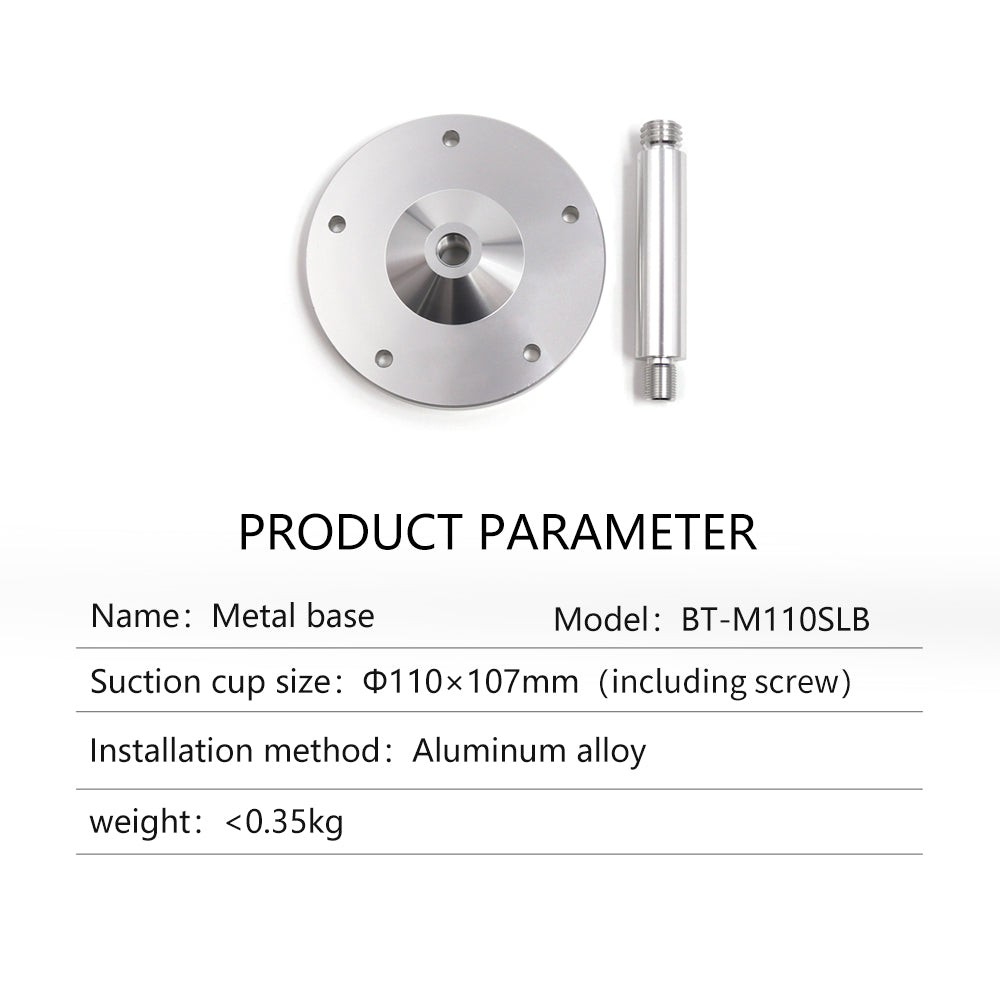

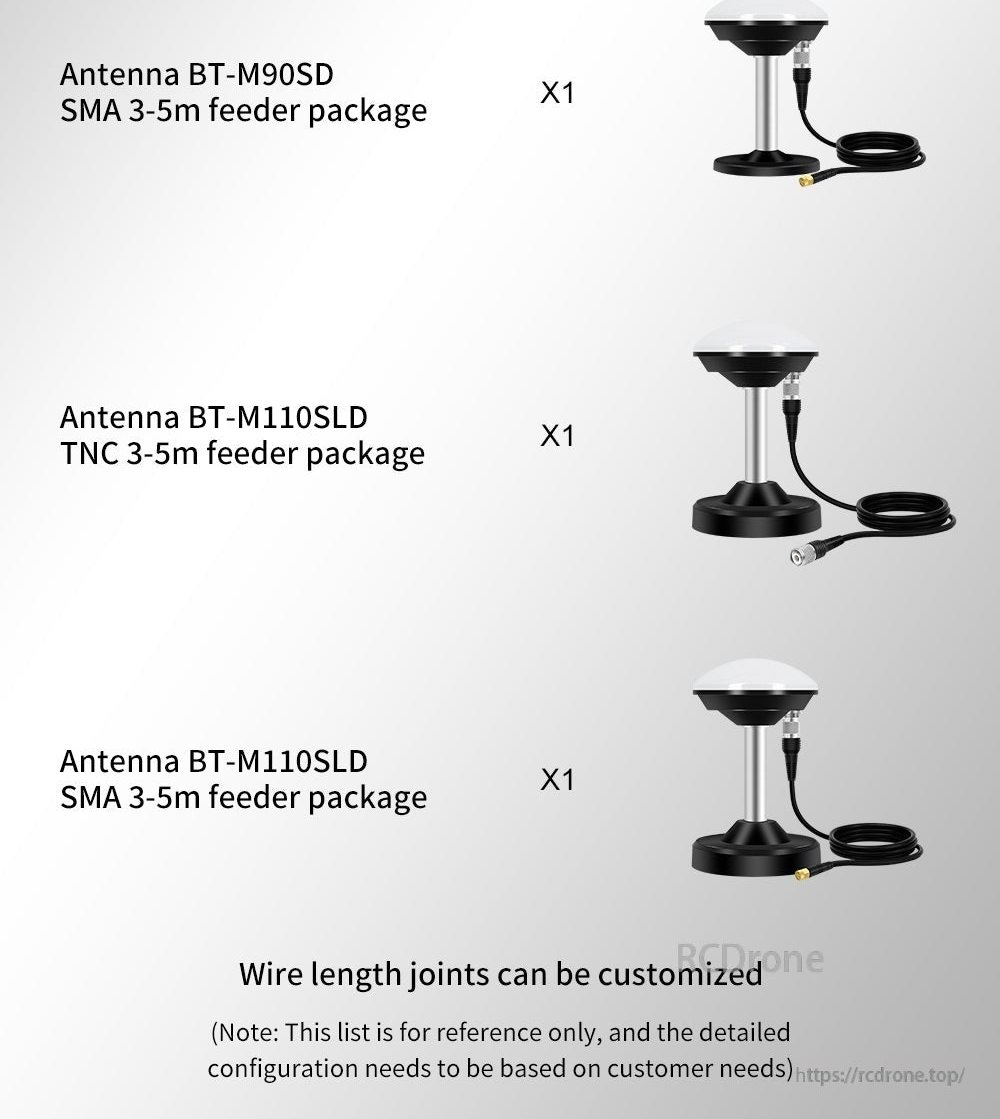

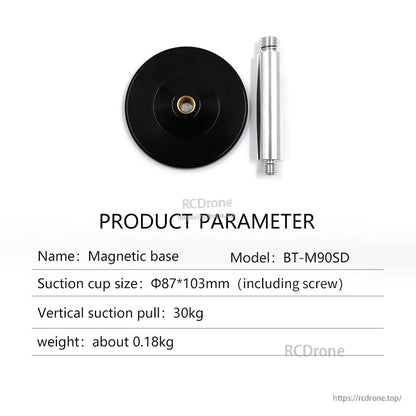

بستههای اضافی برای مرجع نشان داده شدهاند، از جمله: آنتن BT-M90SD (بسته تغذیه TNC 3-5 متر) x1؛ آنتن BT-M90SD (بسته تغذیه SMA 3-5 متر) x1؛ آنتن BT-M110SLD (بسته تغذیه TNC 3-5 متر) x1؛ آنتن BT-M110SLD (بسته تغذیه SMA 3-5 متر) x1.طول سیمهای اتصالات قابل سفارشیسازی است.
برای انتخاب بسته و پشتیبانی از سفارشیسازی طول کابل، با [email protected] or تماس بگیرید https://rcdrone.top/.
کاربردها
- ژئودزی، نقشهبرداری زمین و نقشهبرداری
- نقشهبرداری و نقشهبرداری آبراهها

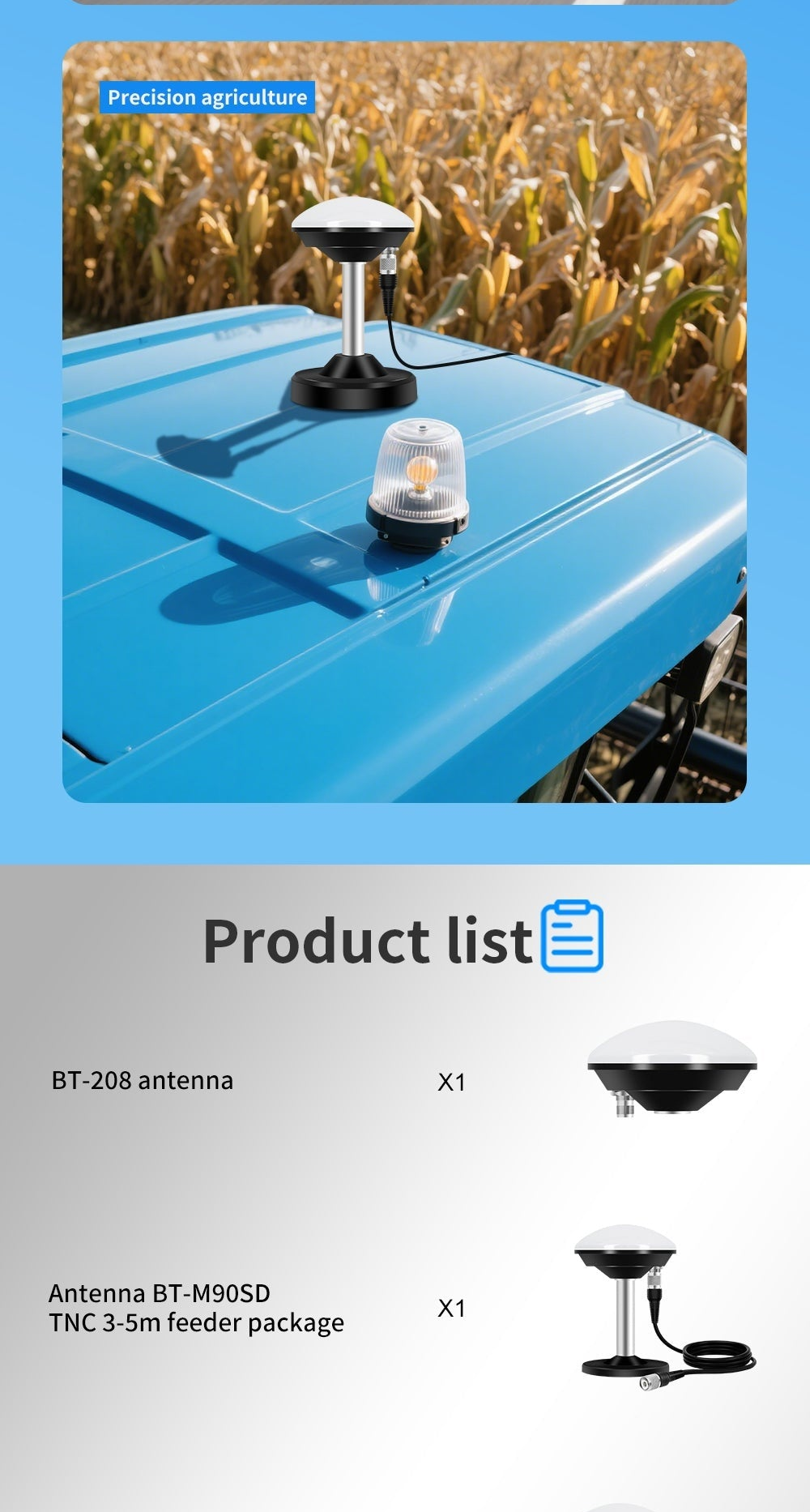

- کشاورزی دقیق
- نقشهبرداری دریایی و اقیانوسشناسی
- اندازهگیری بازرسی و نظارت بر تغییر شکل
جزئیات
BT-208 برای وظایف اندازهگیری و نظارت RTK طراحی شده است و بر عملکرد پایدار مرکز فاز و دریافت چند بانده قابل اعتماد تمرکز دارد.

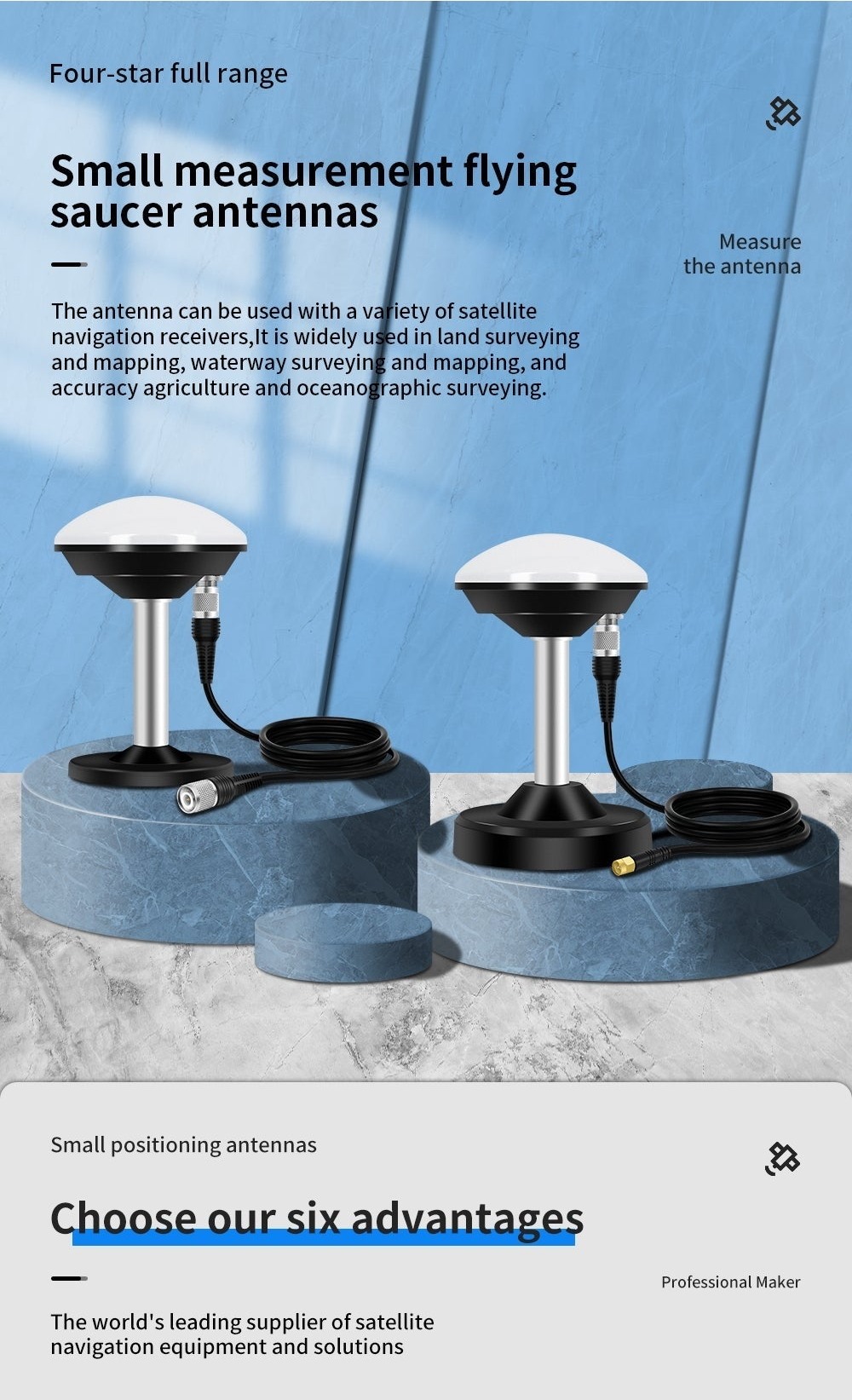

ردیابی چند منظوره با فرکانس کامل از نقشهبرداری، نقشهبرداری، کشاورزی و جریانهای کاری دریایی که به قفل ماهوارهای ثابت وابسته هستند، پشتیبانی میکند.

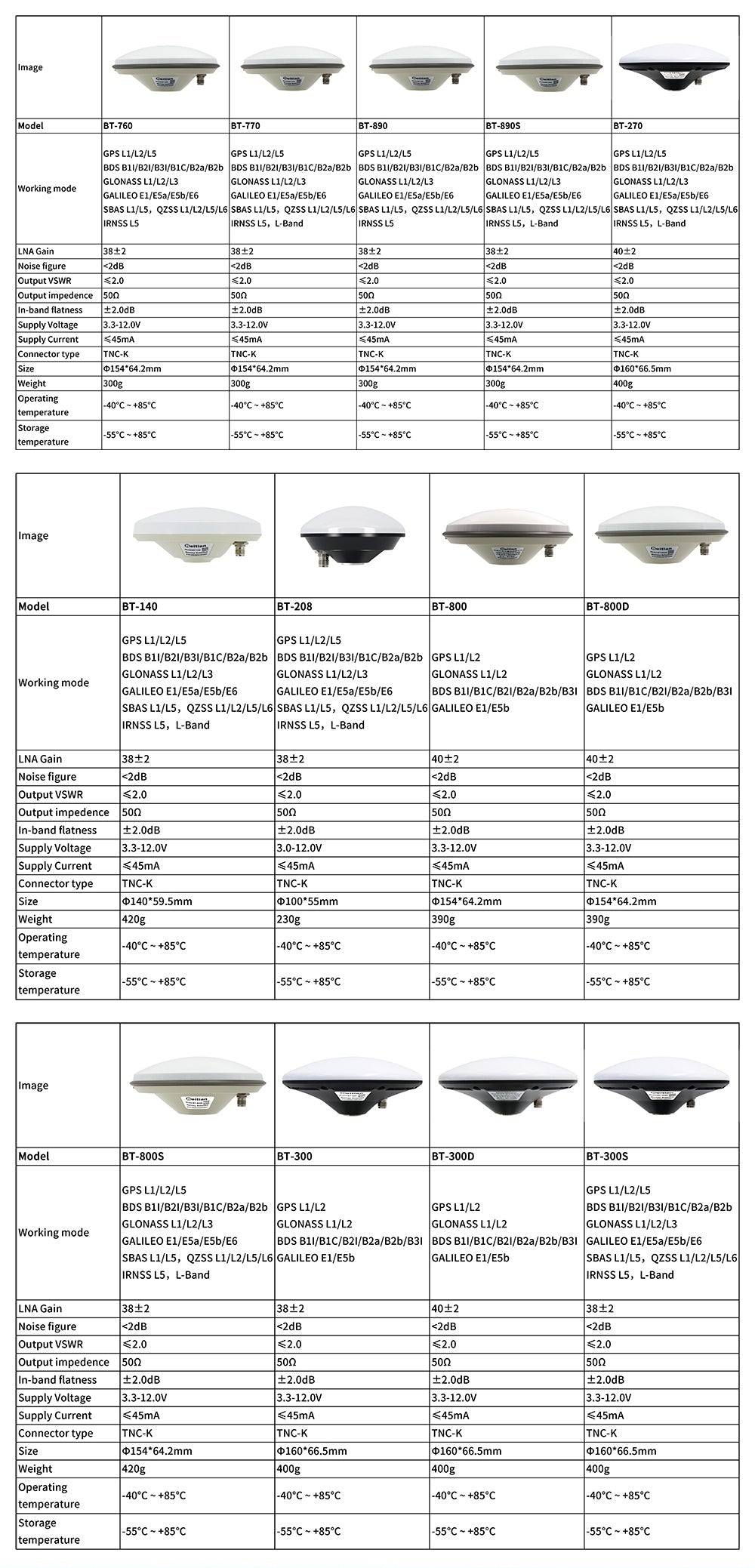

مشخصات کلیدی الکتریکی و مکانیکی برای ادغام سریع در سیستمهای RTK، بازرسی و نظارت بر تغییر شکل خلاصه شده است.

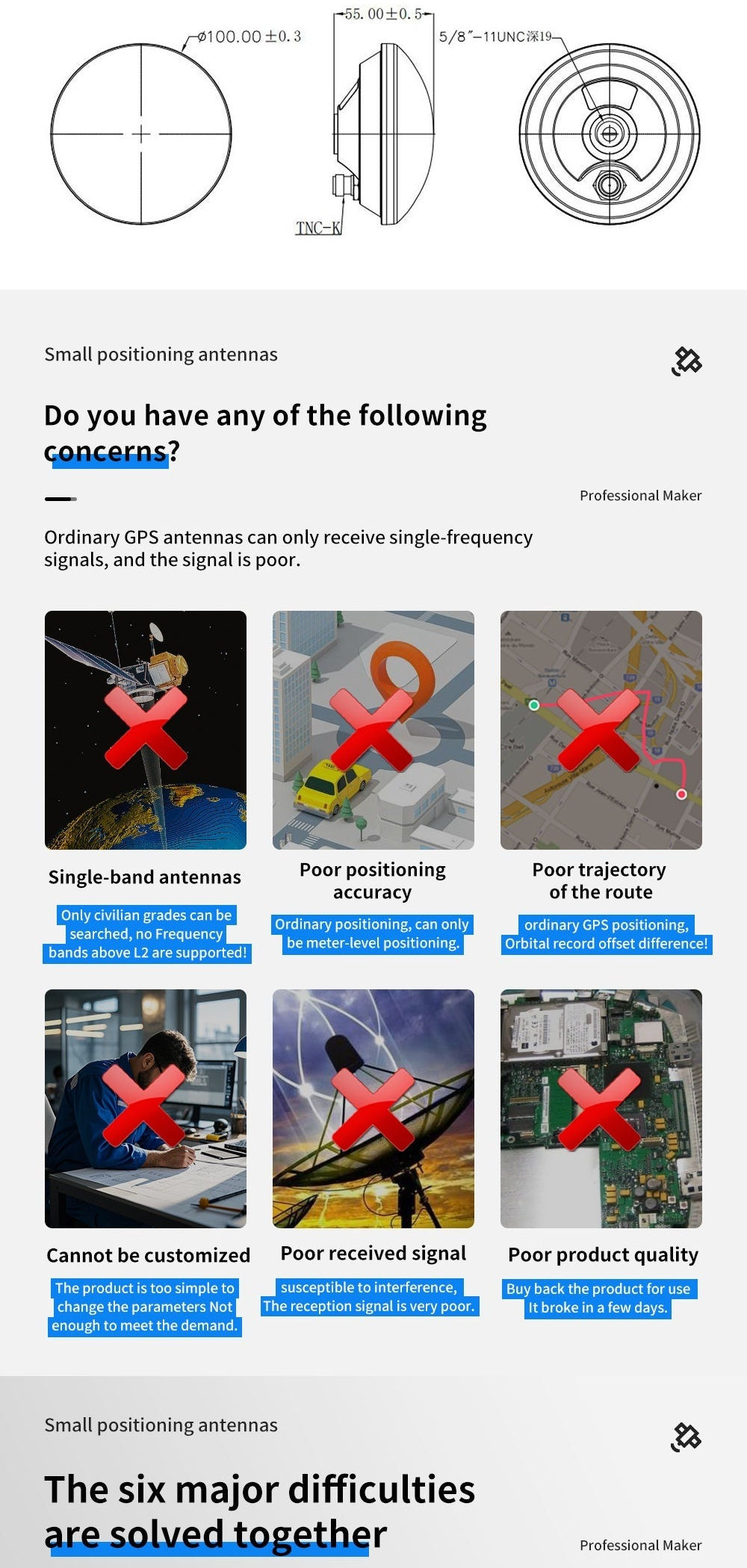

دریافت چند فرکانسی به کاهش مشکلات رایج مانند دقت پایین موقعیتیابی و مسیرهای ناپایدار در محیطهای پیچیده کمک میکند.
تقویتکننده با گین بالا و نویز پایین و آببندی IP67 به حفظ دریافت قابل اعتماد در شرایط سخت فضای باز کمک میکند.
مواد رادوم بادوام و طراحی تقویتکننده با نویز پایین از خروجی سیگنال پایدار برای موقعیتیابی دقیق پشتیبانی میکنند.

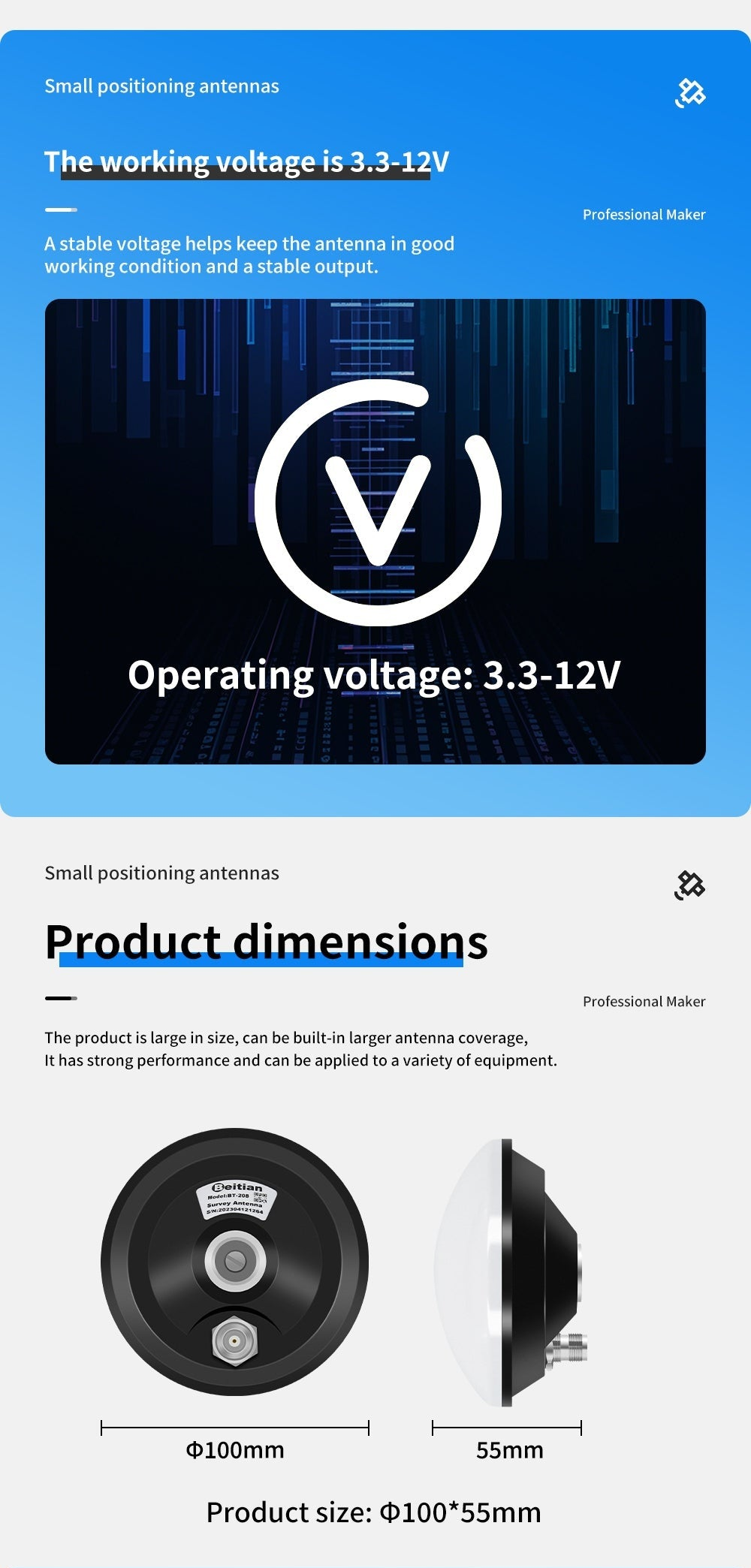

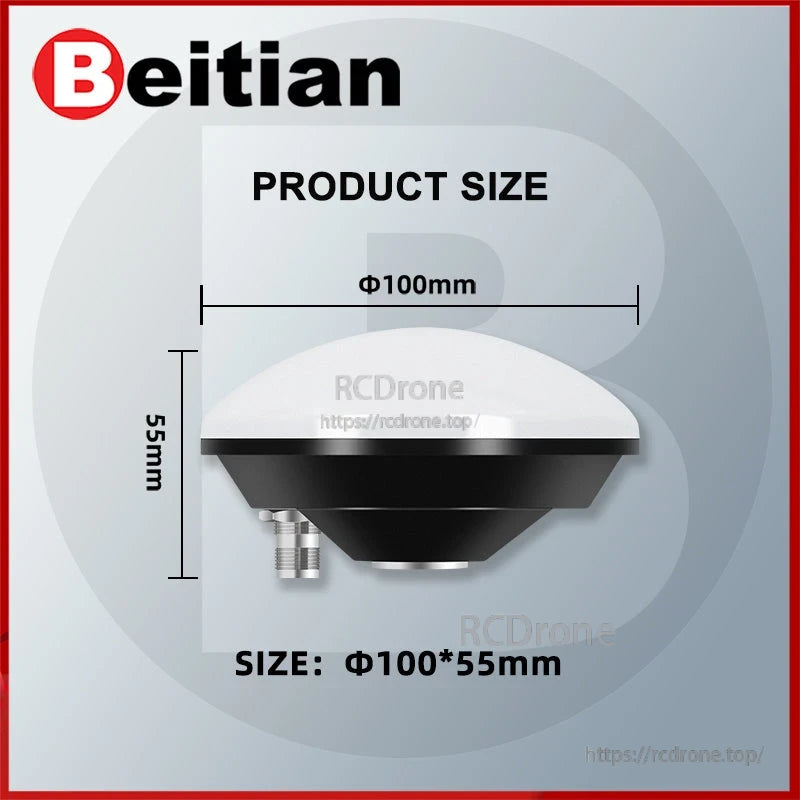

ابعاد جمع و جور Φ100×55 میلیمتر با پایههای معمولی نظرسنجی سازگار است و در عین حال از دامنه عملیاتی وسیع 3.3–12 ولت پشتیبانی میکند.

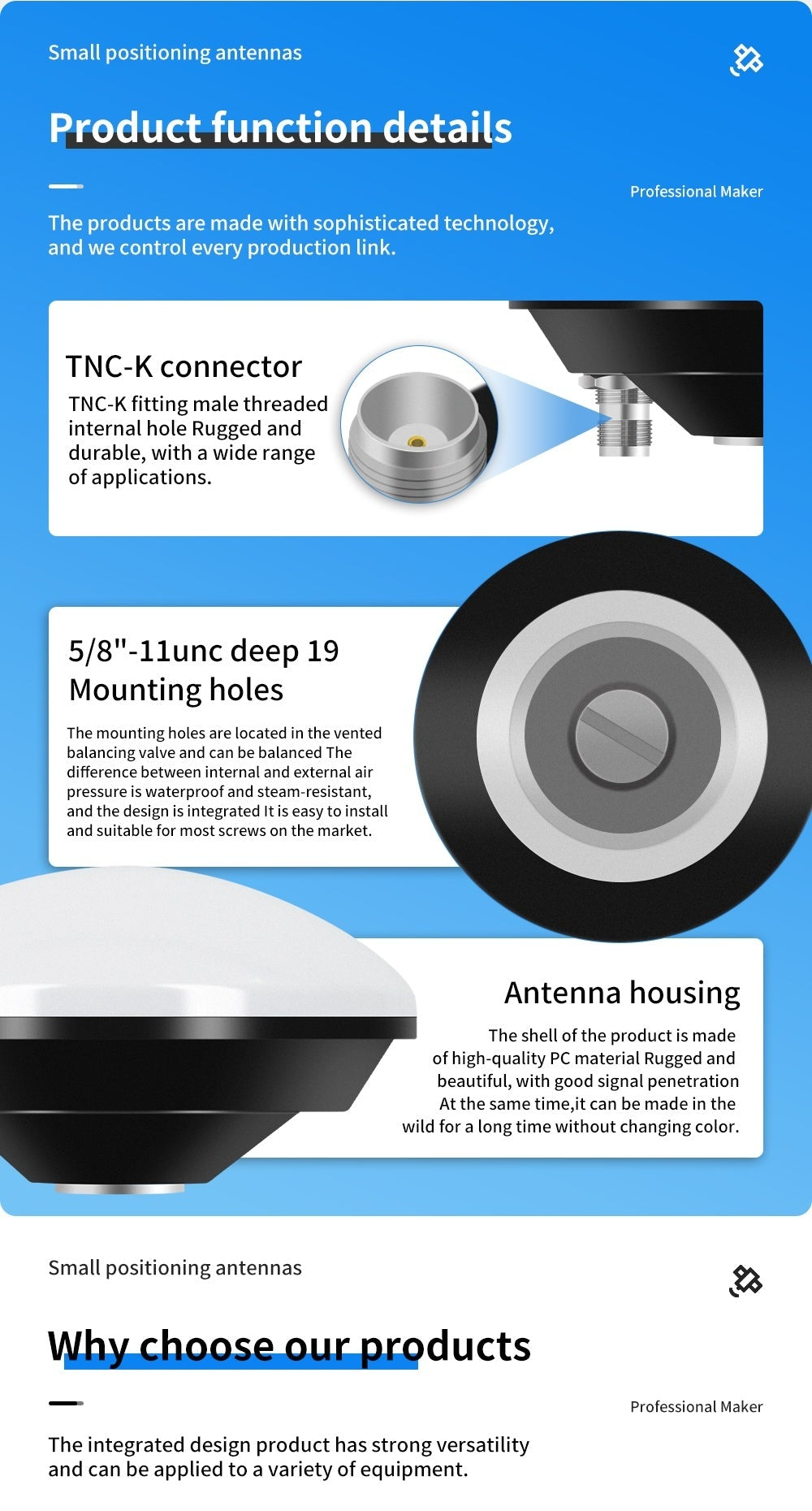

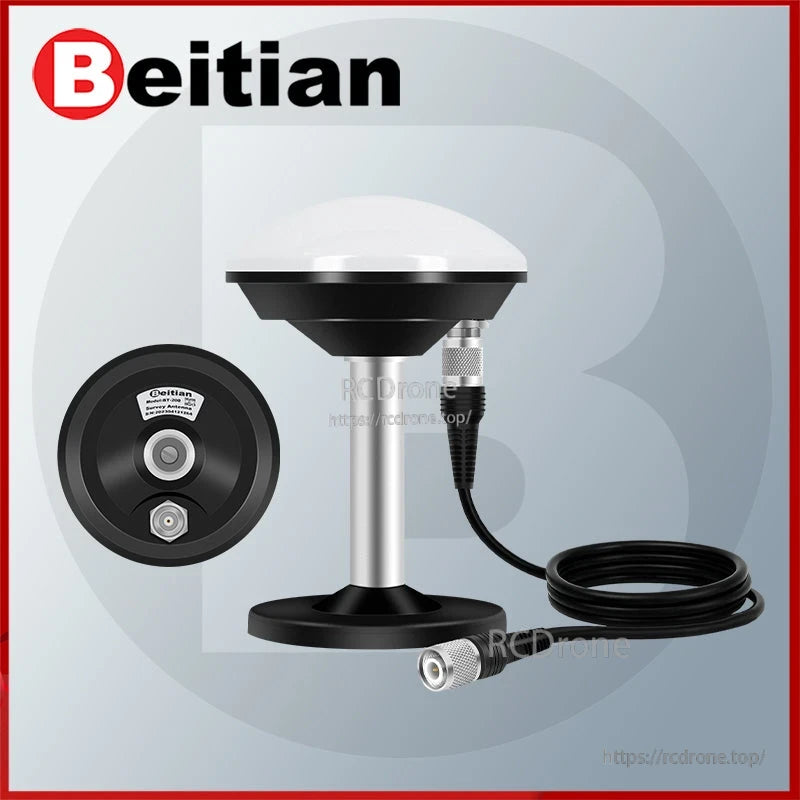

اتصال استاندارد TNC-K و پایه 5/8"-11 UNC نصب را بر روی میلههای نظرسنجی و ایستگاههای ثابت ساده میکند.
یک تجزیه و تحلیل واضح از کنترل کیفیت، آزمایش، پشتیبانی سفارشی و انتظارات خدمات در مقایسه با گزینههای معمولی تک فرکانسی.

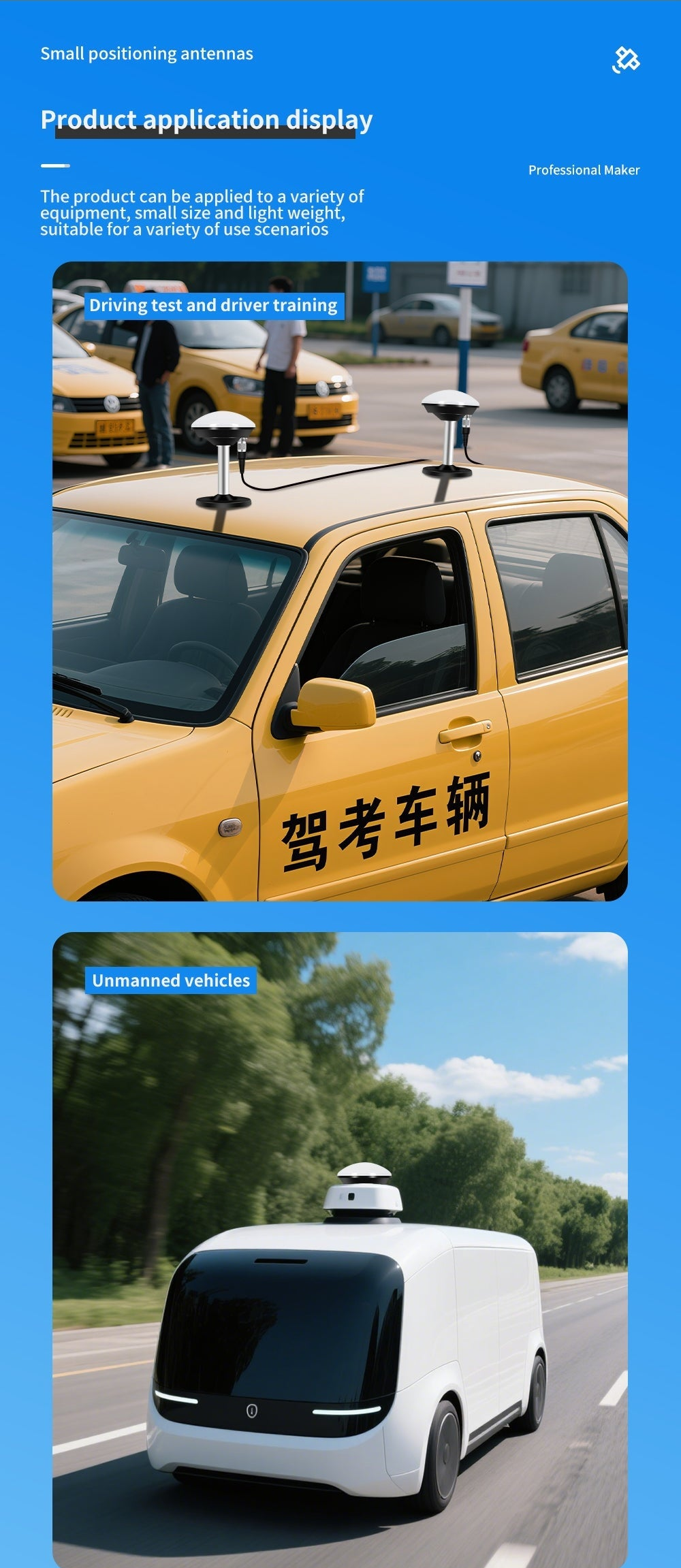

موارد استفاده از نصب بر روی وسیله نقلیه شامل ناوگان آموزشی و پلتفرمهای خودران است که به موقعیتیابی مداوم در حین حرکت نیاز دارند.
محتویات بسته بر روی آنتن BT-208 تمرکز دارد و لوازم جانبی بستههای تغذیهای اختیاری بسته به نیازهای کانکتور در دسترس هستند.

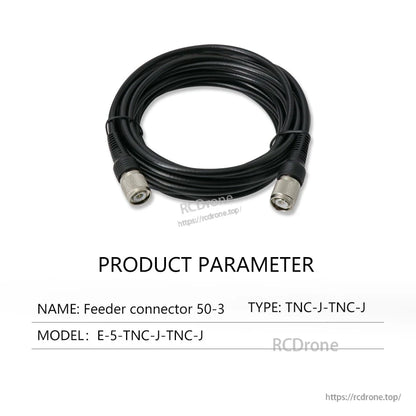

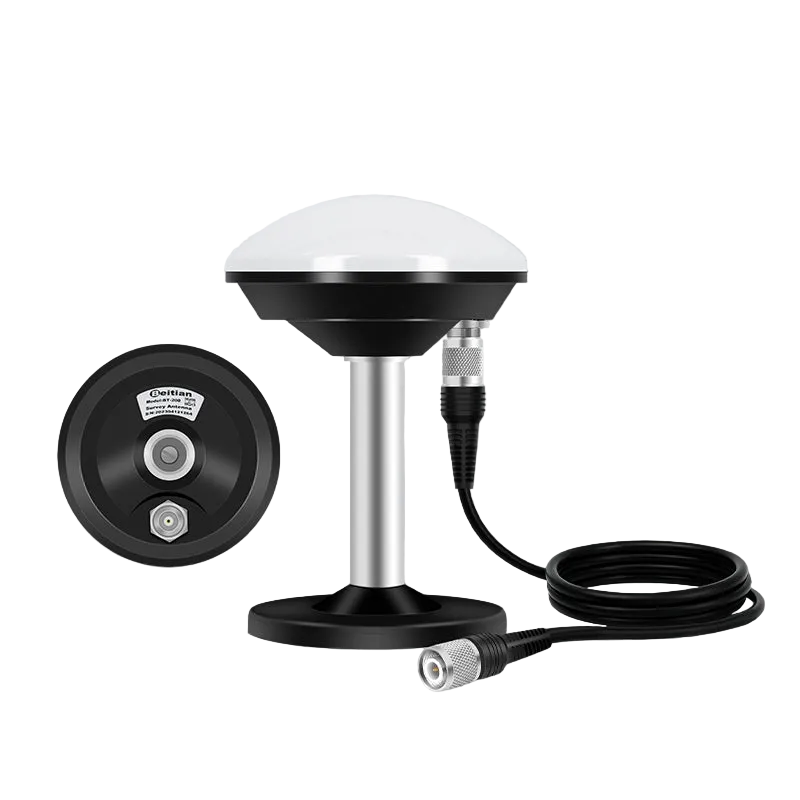

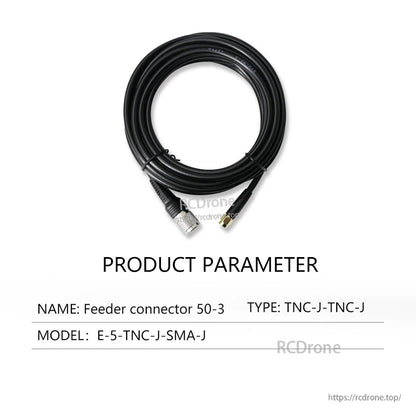

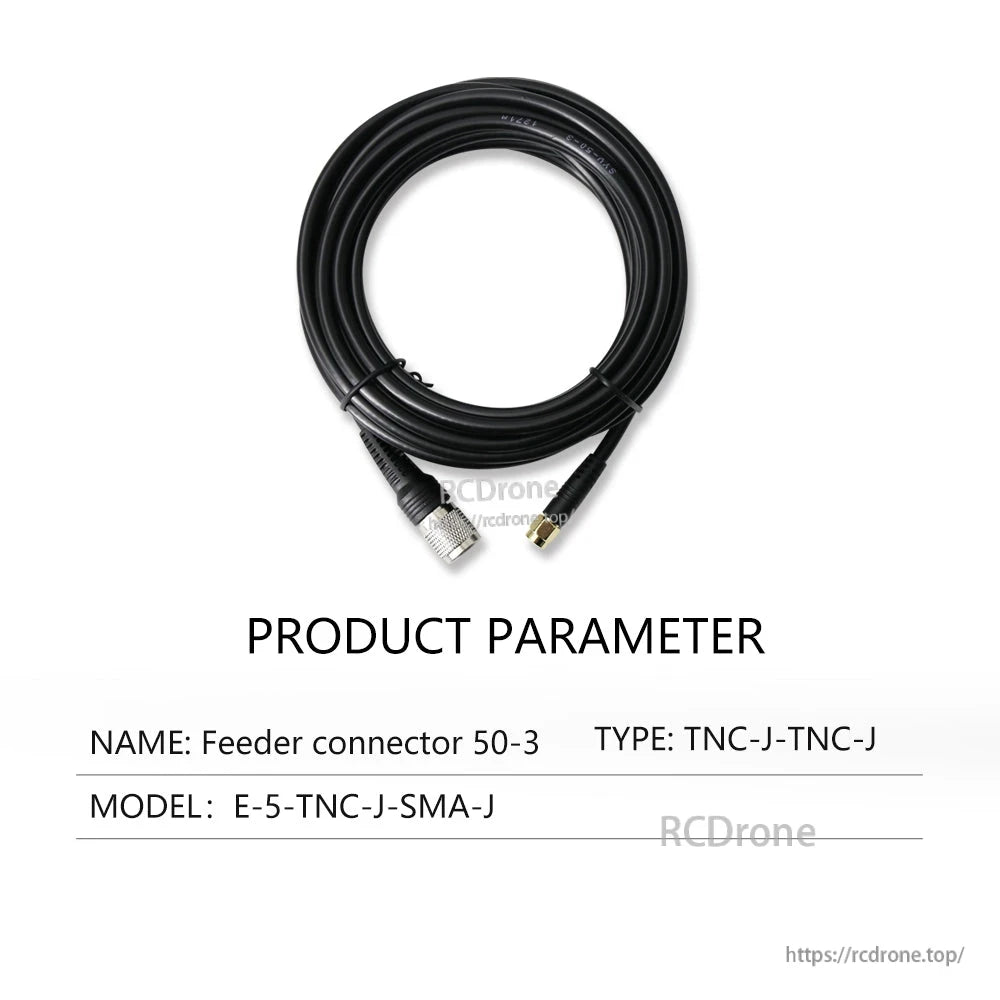

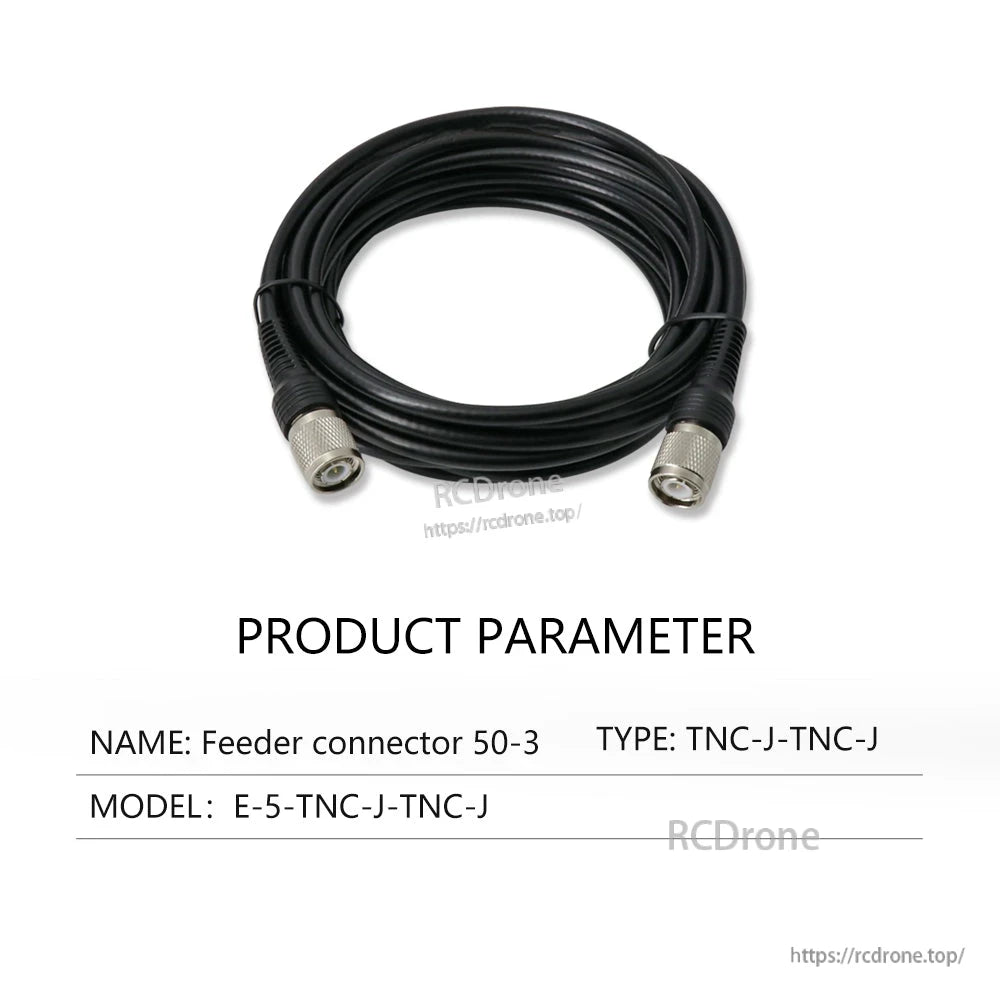

بستههای تغذیهای اختیاری میتوانند با کانکتورهای SMA یا TNC انتخاب شوند و طول کابل میتواند بنا به درخواست سفارشی شود.
