آنتن فعال سرامیکی با بهره بالا Beitian BT-2720 GNSS، کابل RG1.13 به طول ۵ سانتی‌متر با کانکتور IPEX، تقویت‌کننده LNA با بهره ۲۸±۲ دسی‌بل مناسب برای پهپادها

Beitian

$23.04 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

مدل BT-2720 BT-4420L2 BT-4420L5 BT-T145 BT-3220

تعداد

مشاهده جزئیات کامل

بررسی

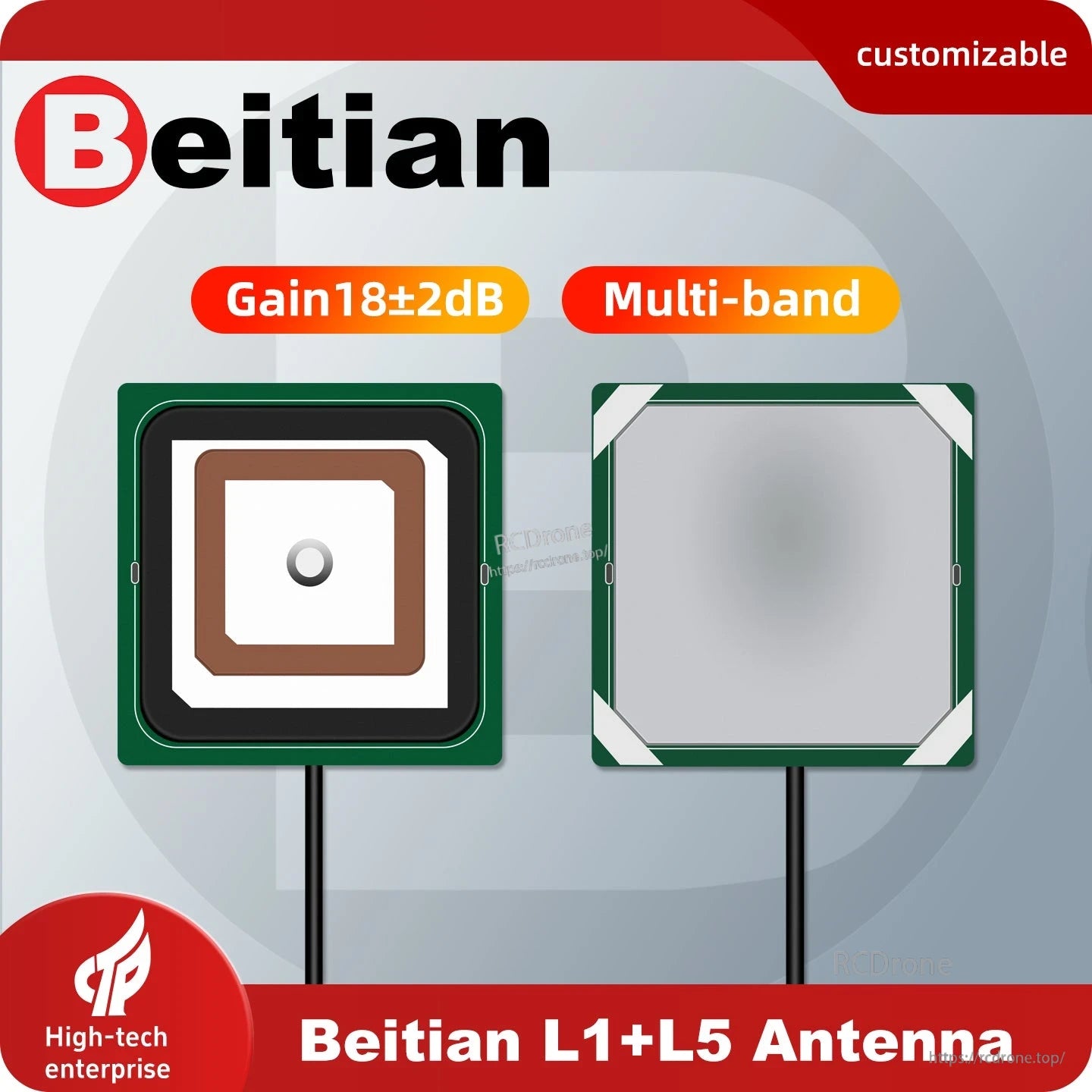

آنتن فعال سرامیکی با گین بالا Beitian BT-2720 یک آنتن فعال سرامیکی با گین بالا و داخلی است که دارای کابل کواکسیال RG1.13 و کانکتور IPEX می‌باشد. این سری محصولات شامل مدل‌های مختلف آنتن (انتخاب بر اساس گزینه مدل) است که باندها/صورت‌های مختلف GNSS را برای ادغام در تجهیزات فشرده مانند پهپادها و دستگاه‌های موقعیت‌یابی/اندازه‌گیری پوشش می‌دهد.

ویژگی‌های کلیدی

طراحی آنتن فعال سرامیکی داخلی با LNA (مشخصات وابسته به مدل در زیر لیست شده است)
کابل کواکسیال RG1.13، طول 5 سانتی‌متر (برای مدل‌های موجود در برگه داده‌ها لیست شده است)
کانکتور IPEX (برای مدل‌های موجود در برگه داده‌ها لیست شده است)
پشتیبانی از چندین سیستم/باند GNSS بسته به مدل انتخابی (e.g. , GPS/BDS/Galileo/GLONASS/QZSS/IRNSS)
سفارشی‌سازی: انواع مختلفی از کانکتورها و نوع کابل‌ها در دسترس است؛ طول کابل/سیم‌های کانکتور ممکن است نیاز به سفارشی‌سازی اضافی داشته باشد (با [email protected] or https://rcdrone.top/ برای جزئیات تماس بگیرید)

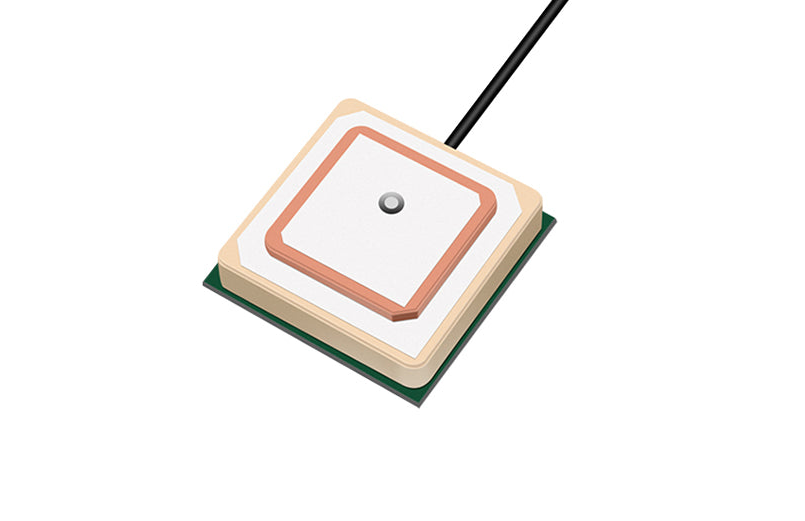

توجه از متن ارائه شده: آنتن می‌تواند به جای BT-T042 استفاده شود و طول کابل/سیم‌های کانکتور نیاز به سفارشی‌سازی اضافی دارد.

مشخصات

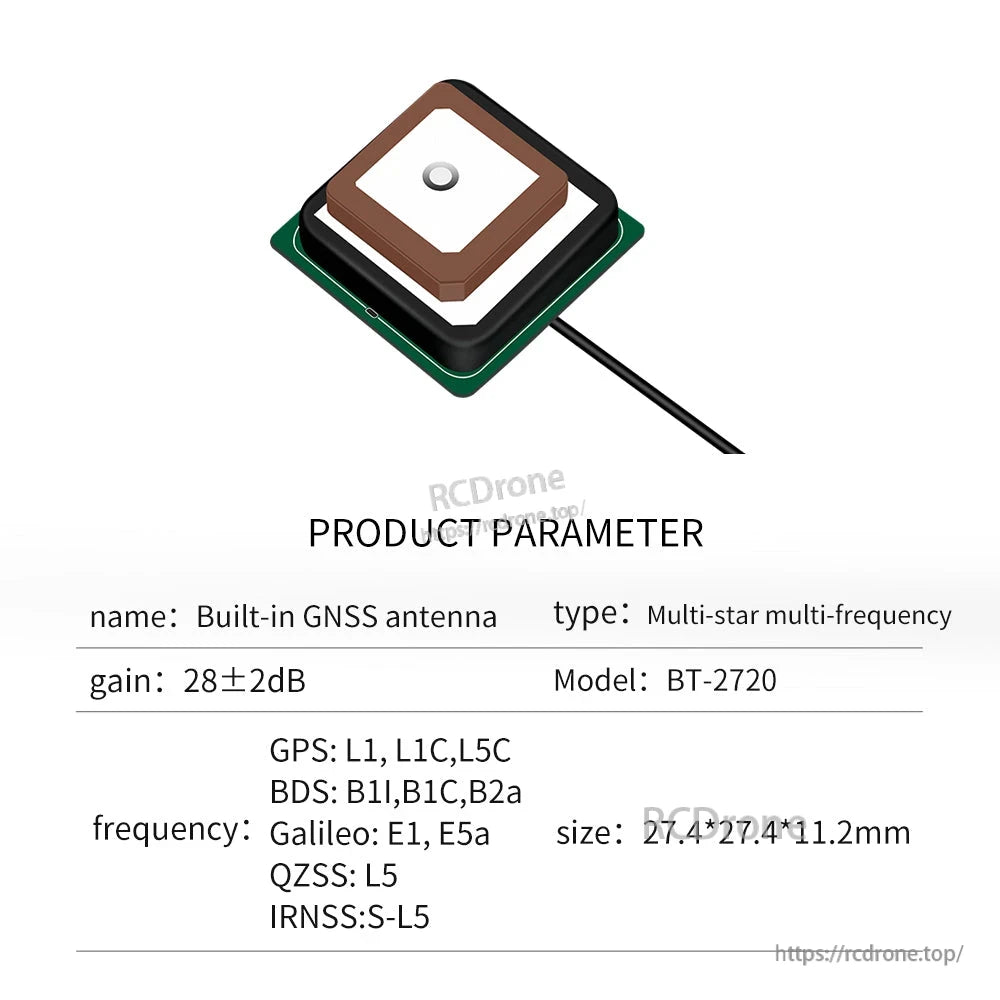

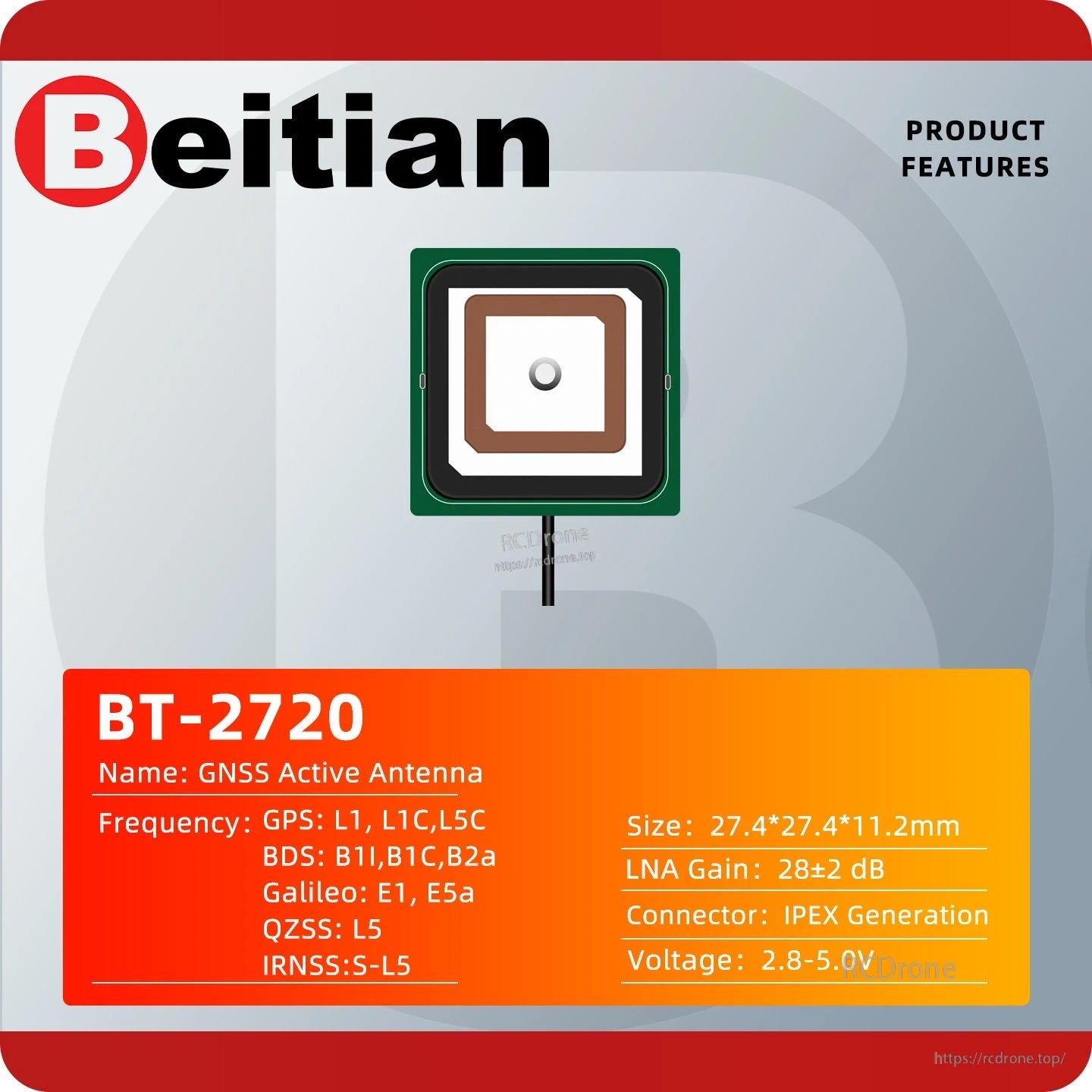

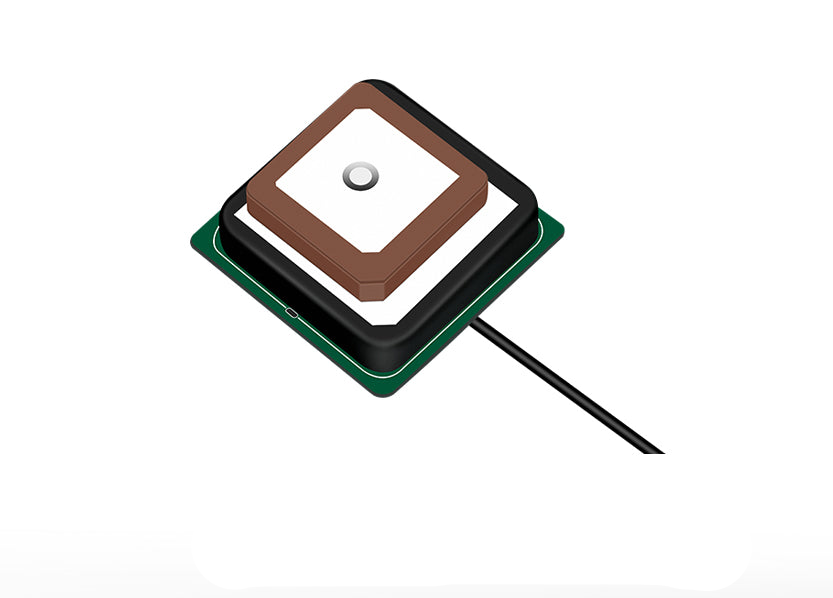

BT-2720

<

حالت کاری	GPS: L1, L1C, L5C; BDS: B1I, B1C, B2a; Galileo: E1, E5a; QZSS: L5; IRNSS: S-L5
تقویت LNA	28±2 dB
نسبت سیگنال به نویز	<2 dB (فقط LNA)
خروجی VSWR	<2.0
امپدانس خروجی	50 Ω
ولتاژ تأمین	2.8V-5.0V
جریان تأمین	<30 میلی آمپر
اندازه	27.427.411.2
وزن	11 گرم
کانکتور	IPEX
کابل	RG1.13
طول	5 سانتی‌متر
دمای عملیاتی	-40°C ~ +85°C
دمای ذخیره‌سازی	-55°C ~ +85°C

BT-3220

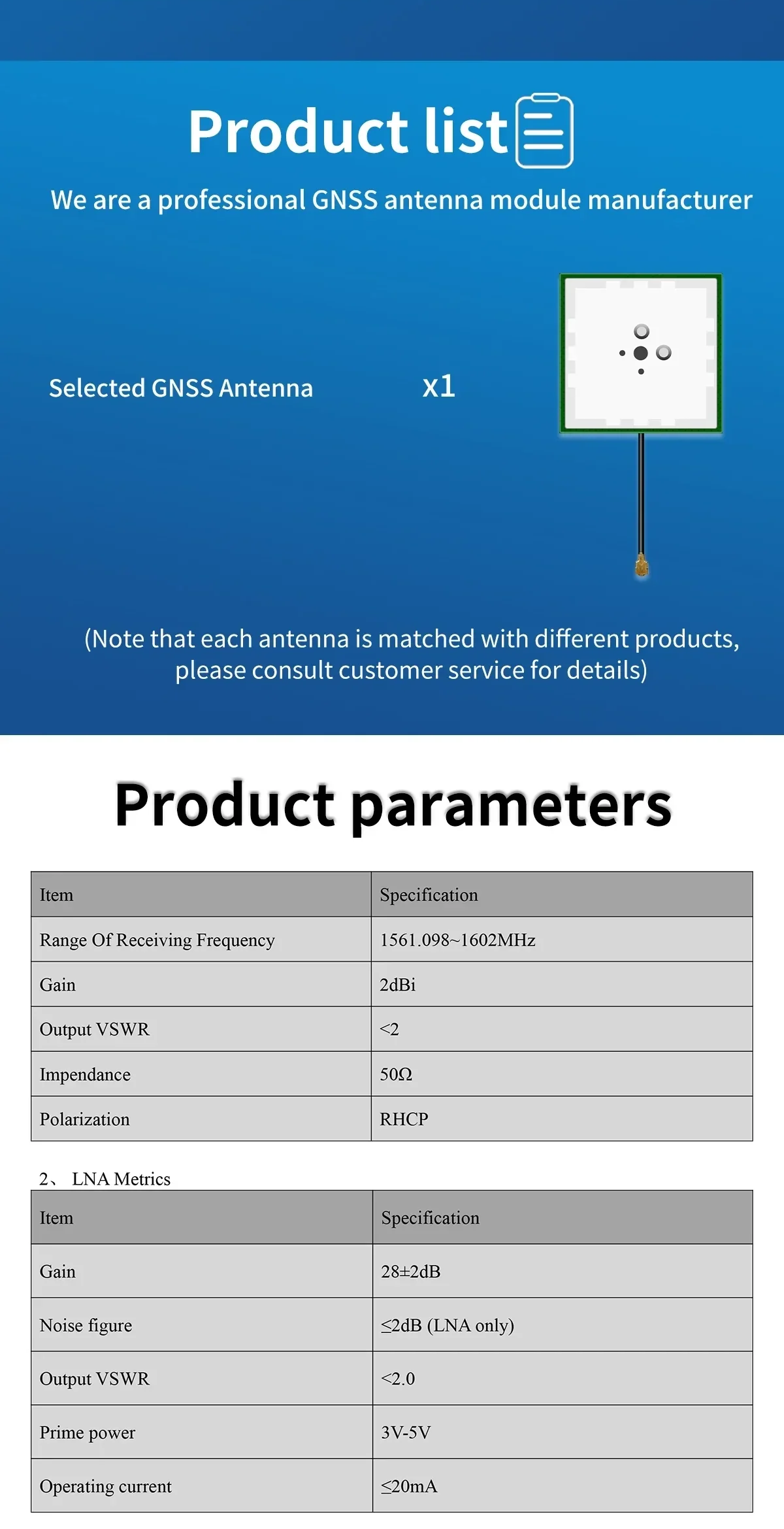

دامنه فرکانس دریافتی	1561.098~1602MHz
گین	2 dBi
خروجی VSWR	<2
امپدانس	50 Ω
قطبش	RHCP (قطبش دایره‌ای راست‌دست)
گین LNA	28±2 dB
نسبت نویز	≤2 dB (فقط LNA)
توان اصلی	3V-5V
جریان کاری	≤20 mA
دمای کاری	-40°C ~ +80°C
دمای ذخیره‌سازی	-40°C ~ +85°C
درجه رطوبت	40%~95%
اندازه	37.237.210.5 میلی‌متر
وزن	46 گرم
کانکتور	IPEX
کابل	RG1.13
طول	5 سانتی‌متر

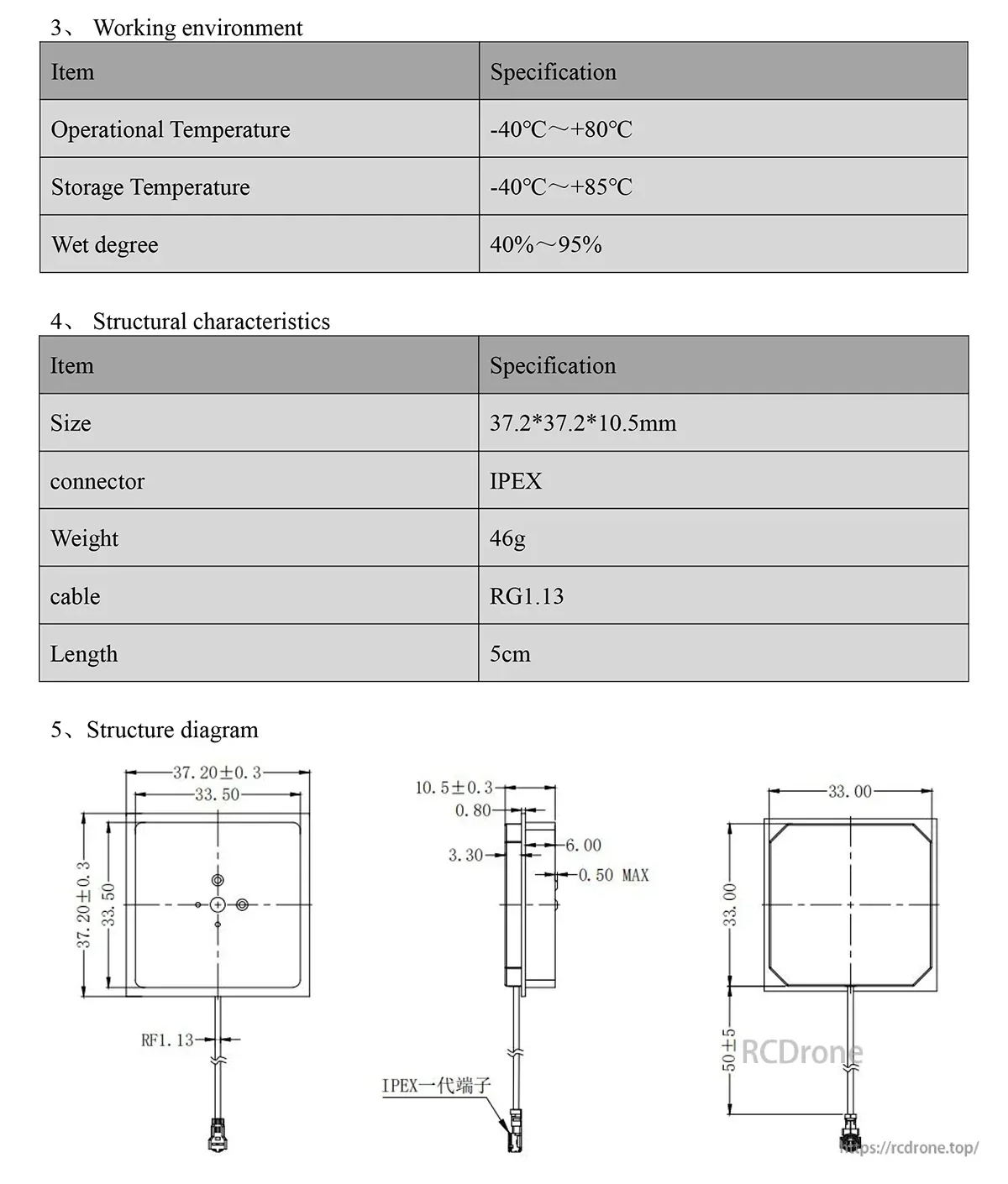

ابعاد نقشه ساخت BT-3220 (میلی‌متر): 37.20±0.3; 33.50; 10.5±0.3; 0.80; 3.30; 6.00; 0.50 حداکثر; 33.00; 50±5. (نقشه همچنین برچسب‌های: RF1.13 و "ترمینال نسل IPEX" را دارد.)

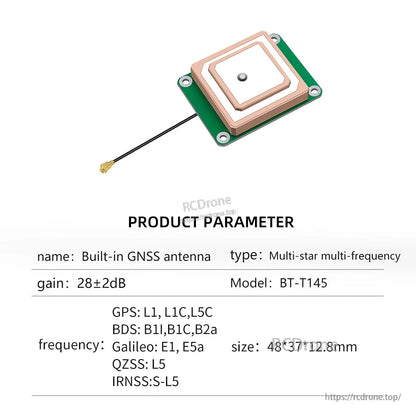

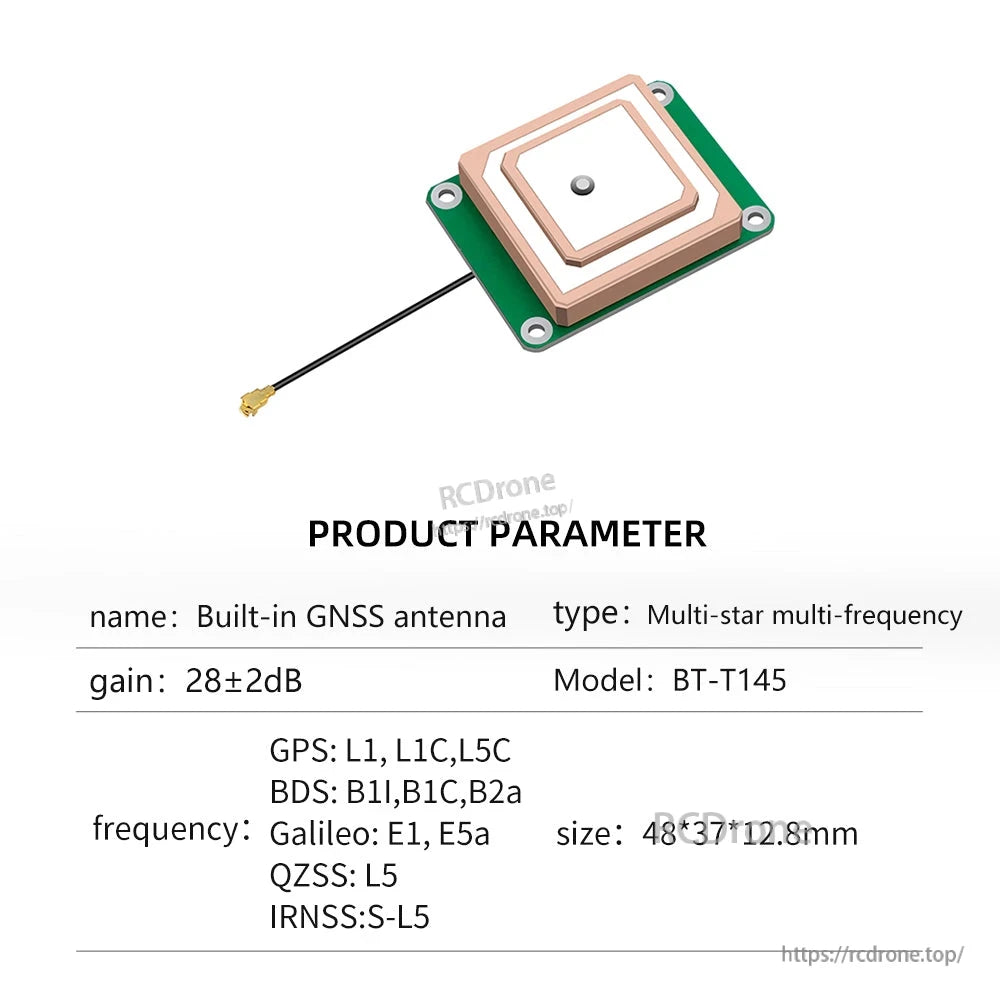

BT-T145

حالت کاری	GPS: L1, L1C, L5C; BDS: B1I, B1C, B2a; Galileo: E1, E5a; QZSS: L5; IRNSS: S-L5
تقویت LNA	28±2 dB
نسبت سیگنال به نویز	<2 dB (فقط LNA)
VSWR خروجی	<2.0
امپدانس خروجی	50 Ω
ولتاژ تغذیه	2.8V-5.0V
جریان تأمین	<45 میلی آمپر
اندازه	483712.8
وزن	35 گرم
کانکتور	IPEX
کابل	RG1.13
طول	5 سانتی‌متر
دمای عملیاتی	-40°C ~ +85°C
دمای ذخیره‌سازی	-55°C ~ +85°C

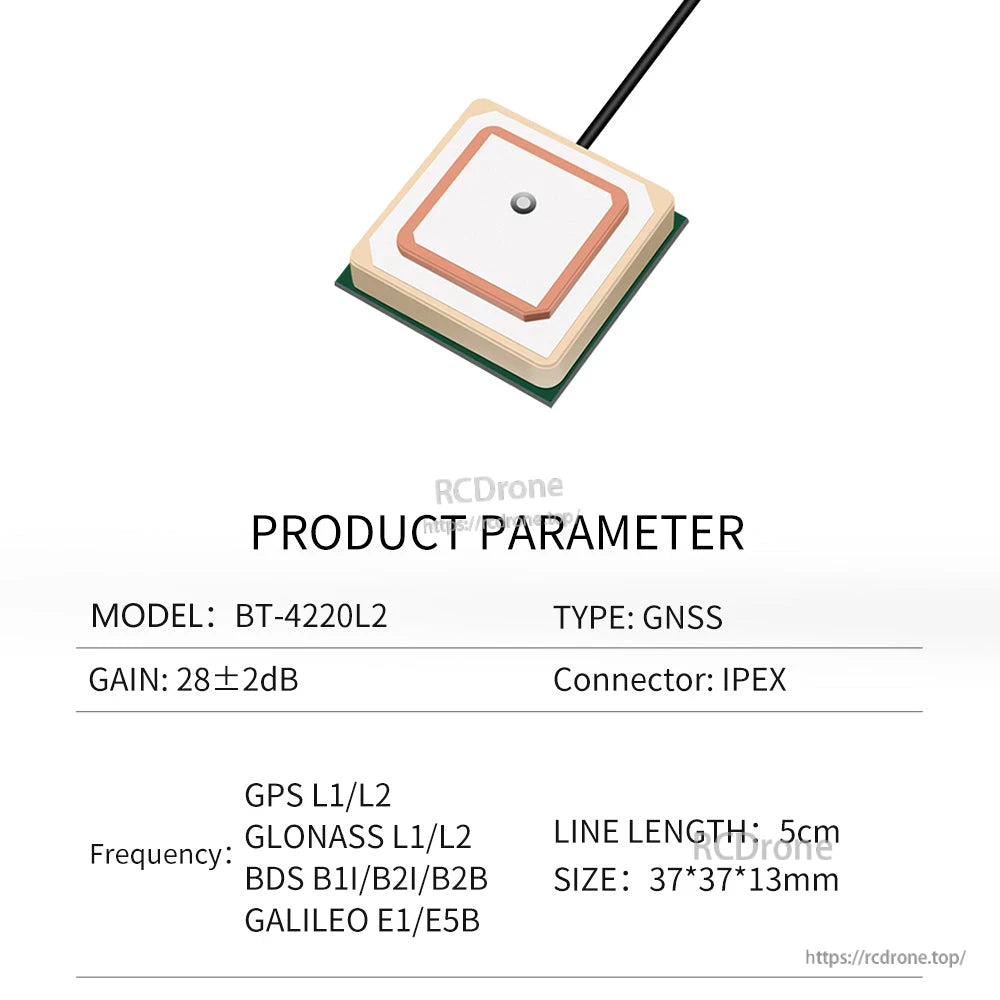

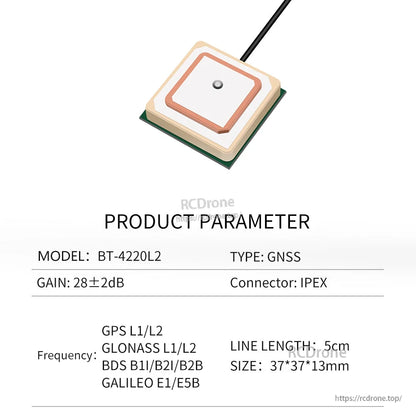

BT-4220L2

حالت کاری	GPS L1/L2; GLONASS L1/L2; BDS B1I/B2b; GALILEO E1/E5b
تقویت LNA	28±2 dB
نسبت سیگنال به نویز	<2 dB (فقط LNA)
خروجی VSWR	<2.0
امپدانس خروجی	50 Ω
ولتاژ تغذیه	2.8V-5.0V
جریان تغذیه	<45 mA
اندازه	373713
کانکتور	IPEX
کابل	RG1.13
طول	5 cm
دمای کارکرد	-40°C ~ +85°C
دمای ذخیره سازی	-55°C ~ +85°C

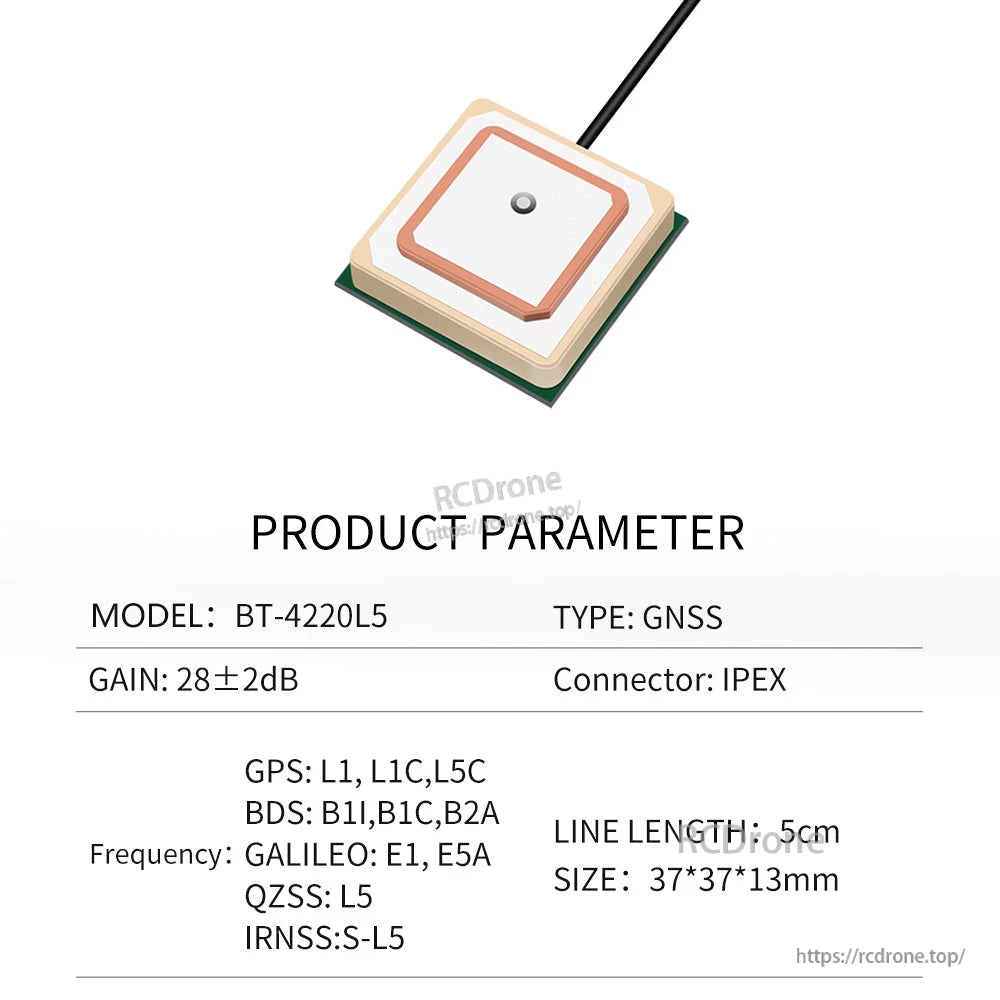

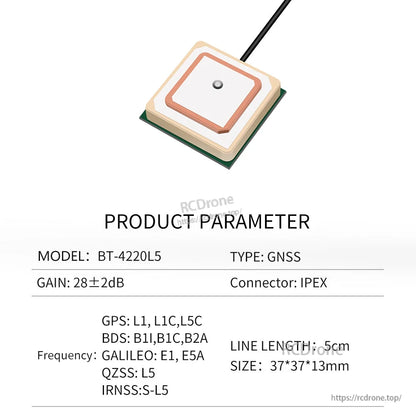

BT-4220L5

حالت کاری	GPS: L1, L1C, L5C; BDS: B1I, B1C, B2a; Galileo: E1, E5a; QZSS: L5; IRNSS: S-L5
تقویت LNA	28±2 dB
نسبت سیگنال به نویز	<2 dB (فقط LNA)
خروجی VSWR	<2.0
امپدانس خروجی	50 Ω
ولتاژ تأمین	2.8V-5.0V
جریان تأمین	<45 mA
اندازه	373713
کانکتور	IPEX
کابل	RG1.13
طول	5 سانتی‌متر
دمای کاری	-40°C ~ +85°C
دمای ذخیره‌سازی	-55°C ~ +85°C

مدل‌های دیگر که در همان دیتاشیت نشان داده شده‌اند (در دسترس بودن بستگی به انتخاب دارد)

مدل	BT-4520
حالت کاری	BDS B1; GPS L1; GLONASS L1; GALILEO E1
تقویت LNA	38±2 dB
نسبت سیگنال به نویز	<2 dB (فقط LNA)
خروجی VSWR	<2.0
امپدانس خروجی	50 Ω
ولتاژ تأمین	3.3V-12.0V
جریان تأمین	≤45 mA
اندازه	Φ56mm*7.7mm
وزن	36 گرم
کانکتور / کابل / طول	IPEX / RG1.13 / 5 سانتی‌متر
دمای کار / دمای ذخیره‌سازی	-40°C ~ +85°C / -40°C ~ +85°C

مدل	BT-5620L2
حالت کاری	GPS L1/L2; GLONASS L1/L2; BDS B1I/B2b; GALILEO E1/E5b
تقویت LNA	28±2 dB
نسبت سیگنال به نویز	<2 dB (فقط LNA)
خروجی VSWR	<2.0
امپدانس خروجی	50 Ω
ولتاژ تأمین	3.3-12V
جریان تأمین	≤45 mA
اندازه	565616.8mm
وزن	95 گرم
کانکتور / کابل / طول	IPEX / RG1.13 / 5 سانتی‌متر
دمای کار / ذخیره‌سازی	-40°C ~ +85°C / -40°C ~ +85°C

مدل	BT-5620L5
حالت کاری	GPS: L1, L1C, L5C; BDS: B1I, B1C, B2a; Galileo: E1, E5a; QZSS: L5; IRNSS: S-L5
تقویت LNA	28±2 dB
نسبت سیگنال به نویز	<2 dB (فقط LNA)
خروجی VSWR	<2.0
امپدانس خروجی	50 Ω
ولتاژ تأمین	3.3-12V
جریان تأمین	≤45 mA
اندازه	565614.8mm
وزن	95 گرم
کانکتور / کابل / طول	IPEX / RG1.13 / 5 سانتی‌متر
دمای کار / ذخیره‌سازی	-40°C ~ +85°C / -40°C ~ +85°C

مدل	BT-6020
حالت کاری	GPS L1/L2/L5; BDS B1I/B2I/B3I/B1C/B2a/B2b; GLONASS L1/L2/L3; GALILEO E1/E5a/E5b/E6; SBAS L1/L5; QZSS L1/L2/L5/L6; IRNSS L5
تقویت LNA	33±2 dB
نسبت سیگنال به نویز	<2 dB (فقط LNA)
خروجی VSWR	<2.0
امپدانس خروجی	50 Ω
ولتاژ تغذیه	3.3-12V
جریان تغذیه	≤50 mA
اندازه	606018.8mm
وزن	120 گرم
نوع کانکتور / کابل / طول	IPEX / RG1.13 / 5 سانتی‌متر
دمای کار / دمای ذخیره‌سازی	-40°C ~ +85°C / -40°C ~ +85°C

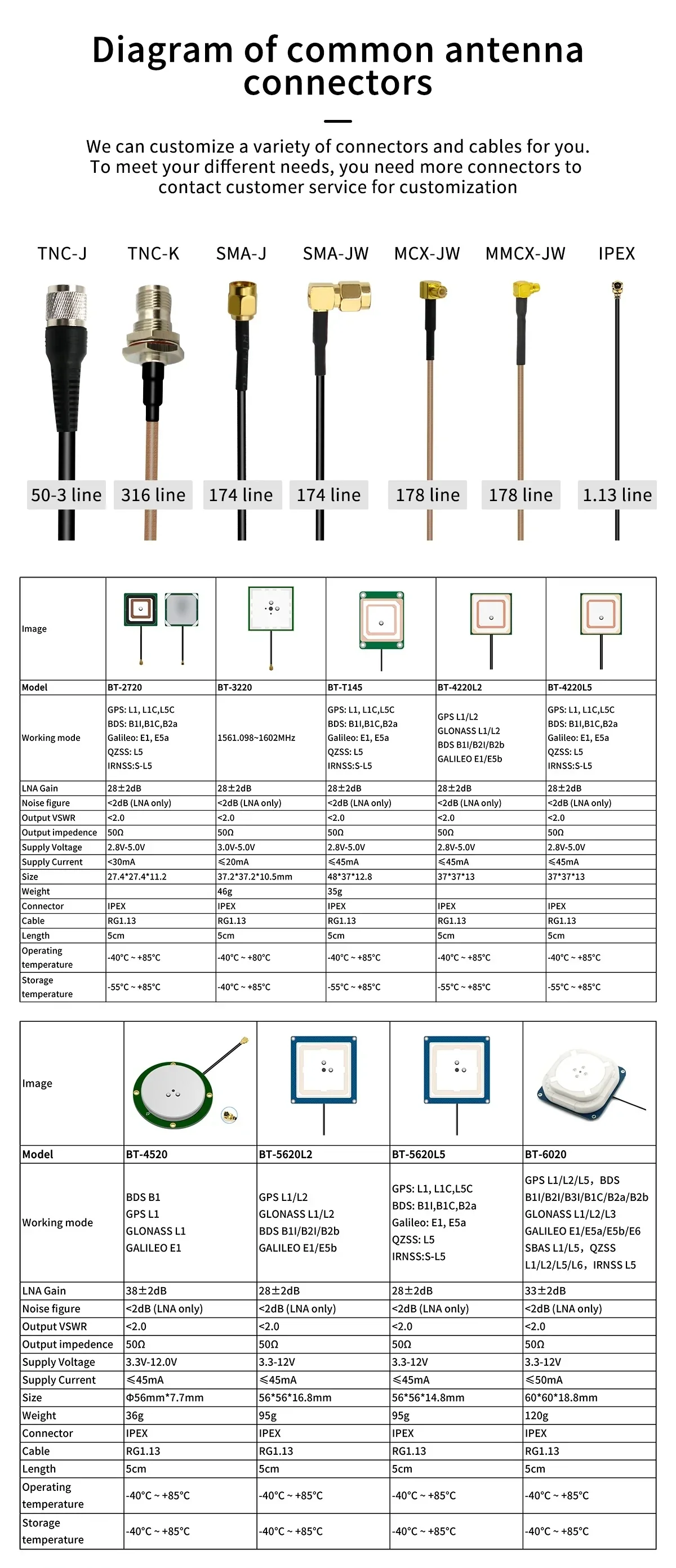

انواع رایج کانکتور و کابل (گزینه‌های سفارشی)

نوع کانکتور	نوع کابل نشان داده شده
TNC-J	خط 50-3
TNC-K	خط 316
SMA-J	خط 174
SMA-JW	خط 174
MCX-JW	خط 178
MMCX-JW	خط 178
IPEX	خط 1.13

فیتینگ‌های اضافی نشان داده شده: SMA-J، SMA-JW، IPEX، MMCX-JW، MCX-JW.

چه چیزی شامل می‌شود

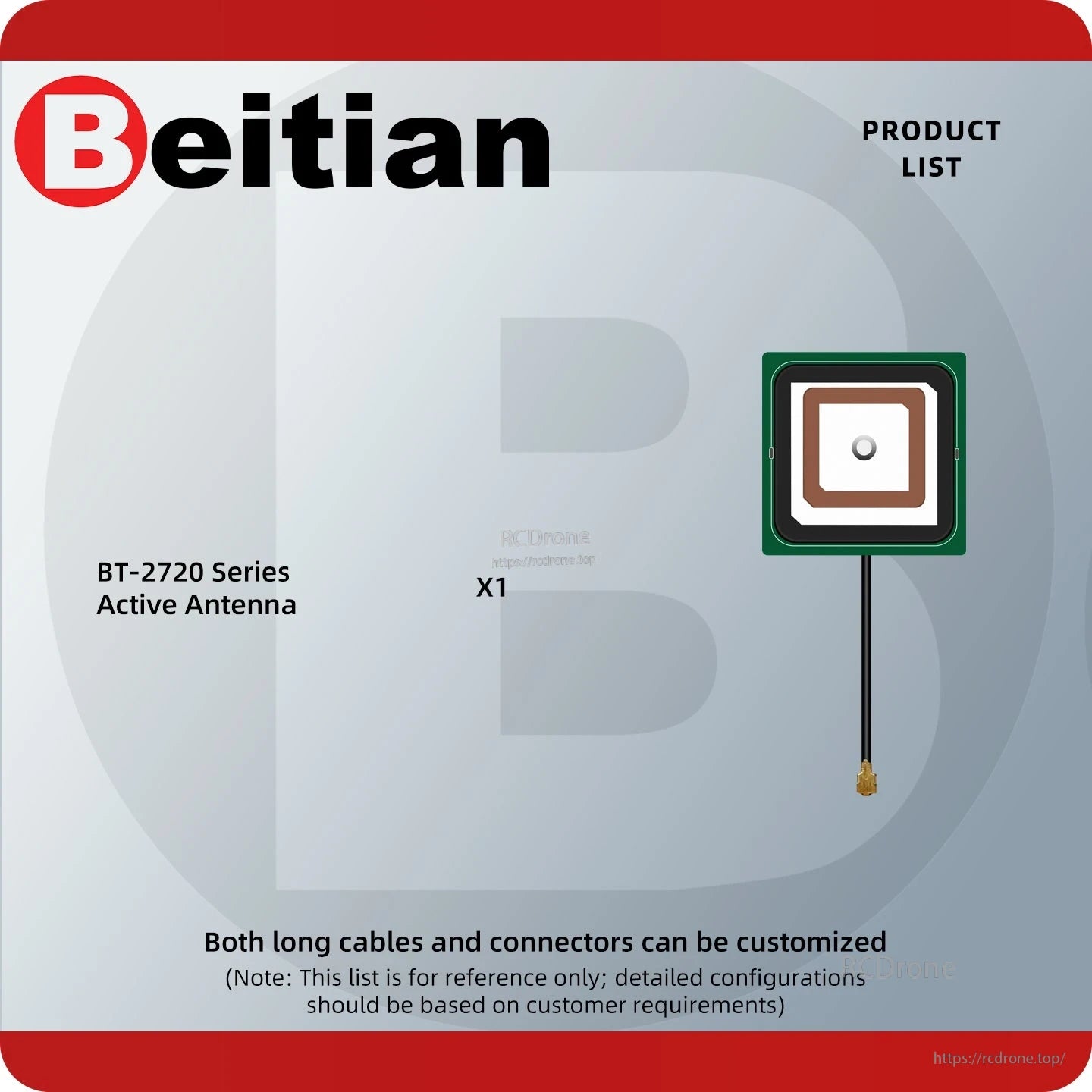

آنتن GNSS انتخاب شده x 1

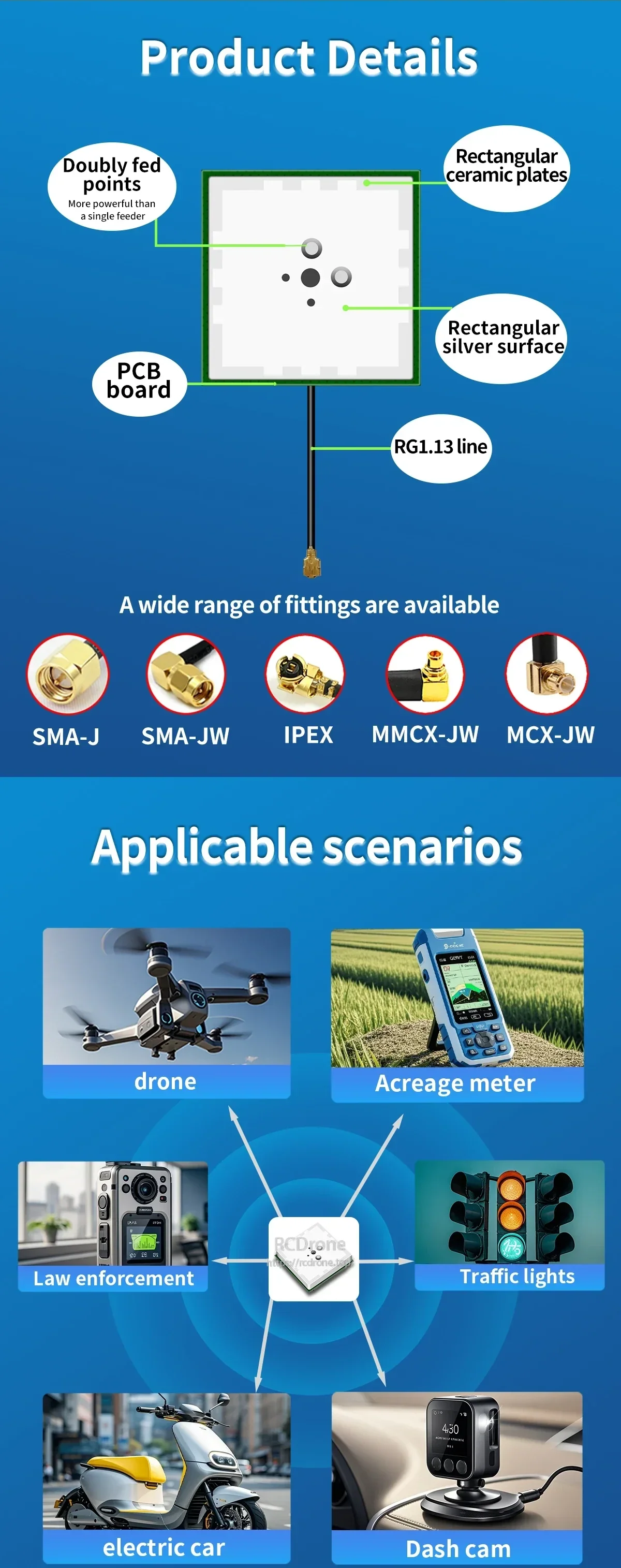

کاربردها

پهپادها
متر مساحت / ابزار اندازه‌گیری
چراغ‌های راهنمایی
الکترونیک خودروهای برقی
الکترونیک دوربین داشبورد
ابزارهای اجرای قانون

جزئیات

Connector and cable options chart for Beitian BT-2720 GNSS ceramic active antenna series (IPEX, SMA, MMCX)

انواع مختلف کانکتور و طول کابل برای سری BT-2720 موجود است تا با بردها و ساخت‌های مختلف گیرنده GNSS مطابقت داشته باشد.

Beitian GNSS antenna manufacturer banner highlighting support for customization and module integration

اگر به کانکتور، نوع کابل یا طول سیم متفاوتی نسبت به پیک‌تایل استاندارد RG1.13 5 سانتی‌متری نیاز دارید، سفارشی‌سازی پشتیبانی می‌شود.

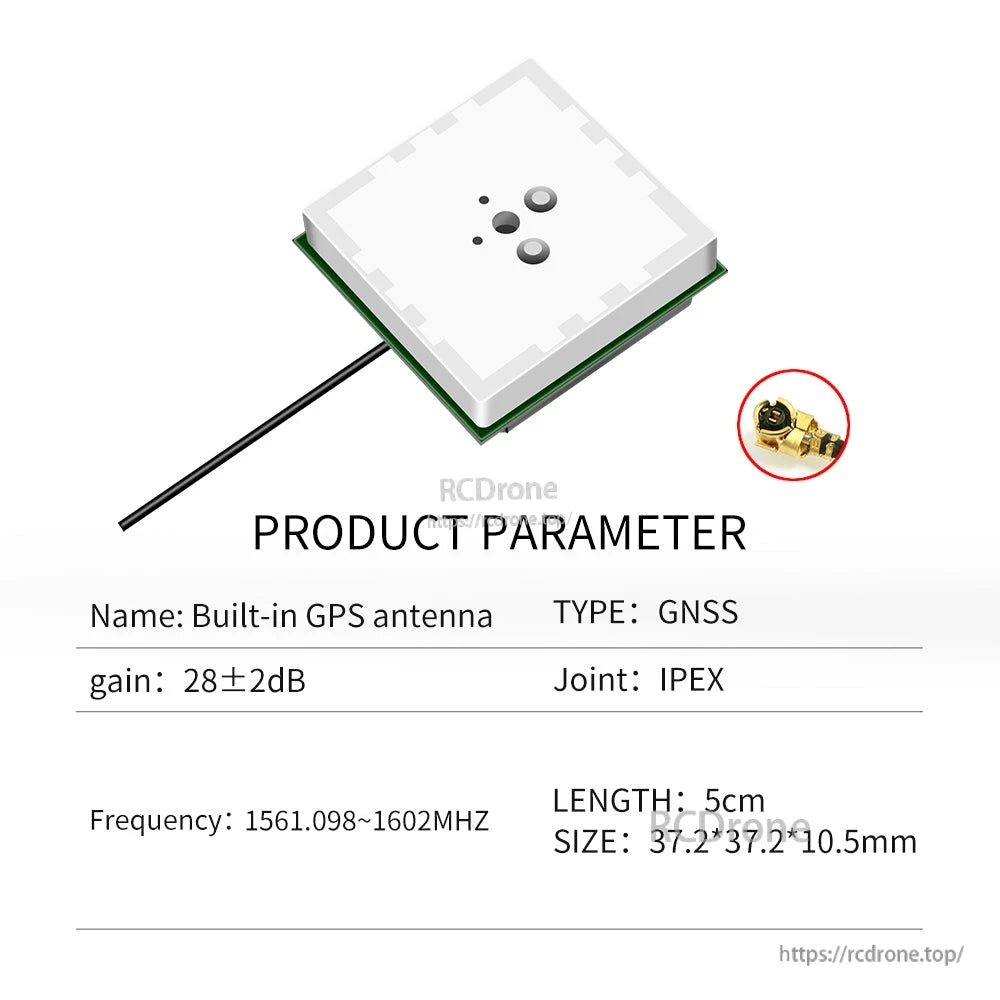

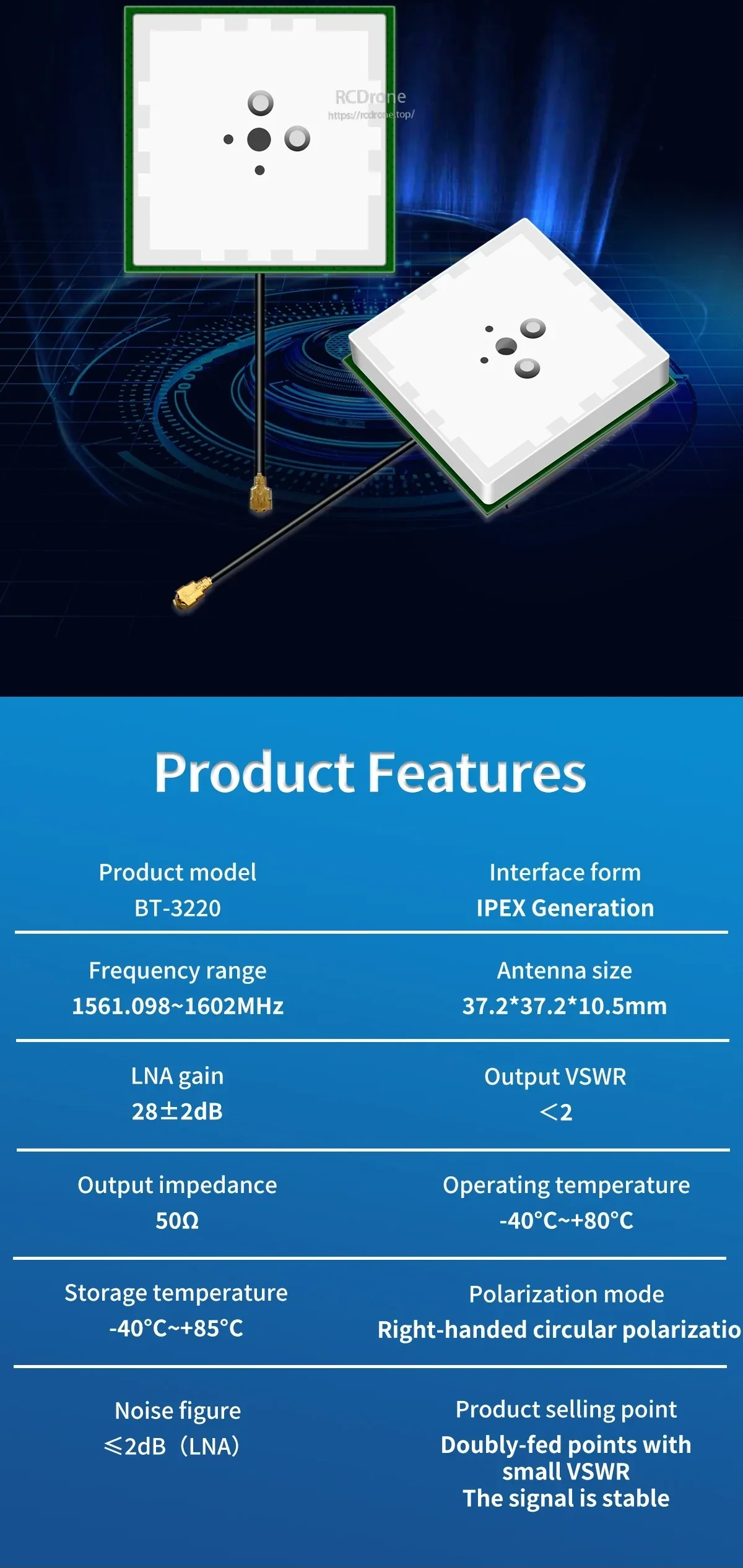

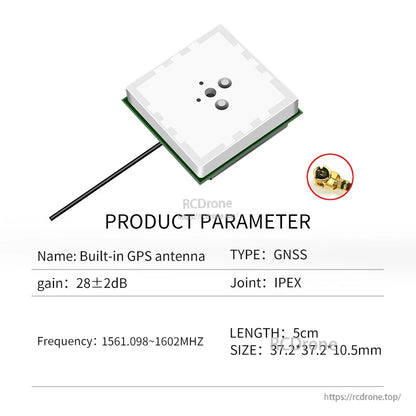

Product features card listing IPEX interface, frequency range 1561.098–1602 MHz, and 28±2 dB LNA gain (model dependent)

طراحی سرامیکی فعال با LNA یکپارچه به حفظ دریافت پایدار GNSS کمک می‌کند؛ پشتیبانی از باند بسته به گزینه مدل انتخاب شده متفاوت است.

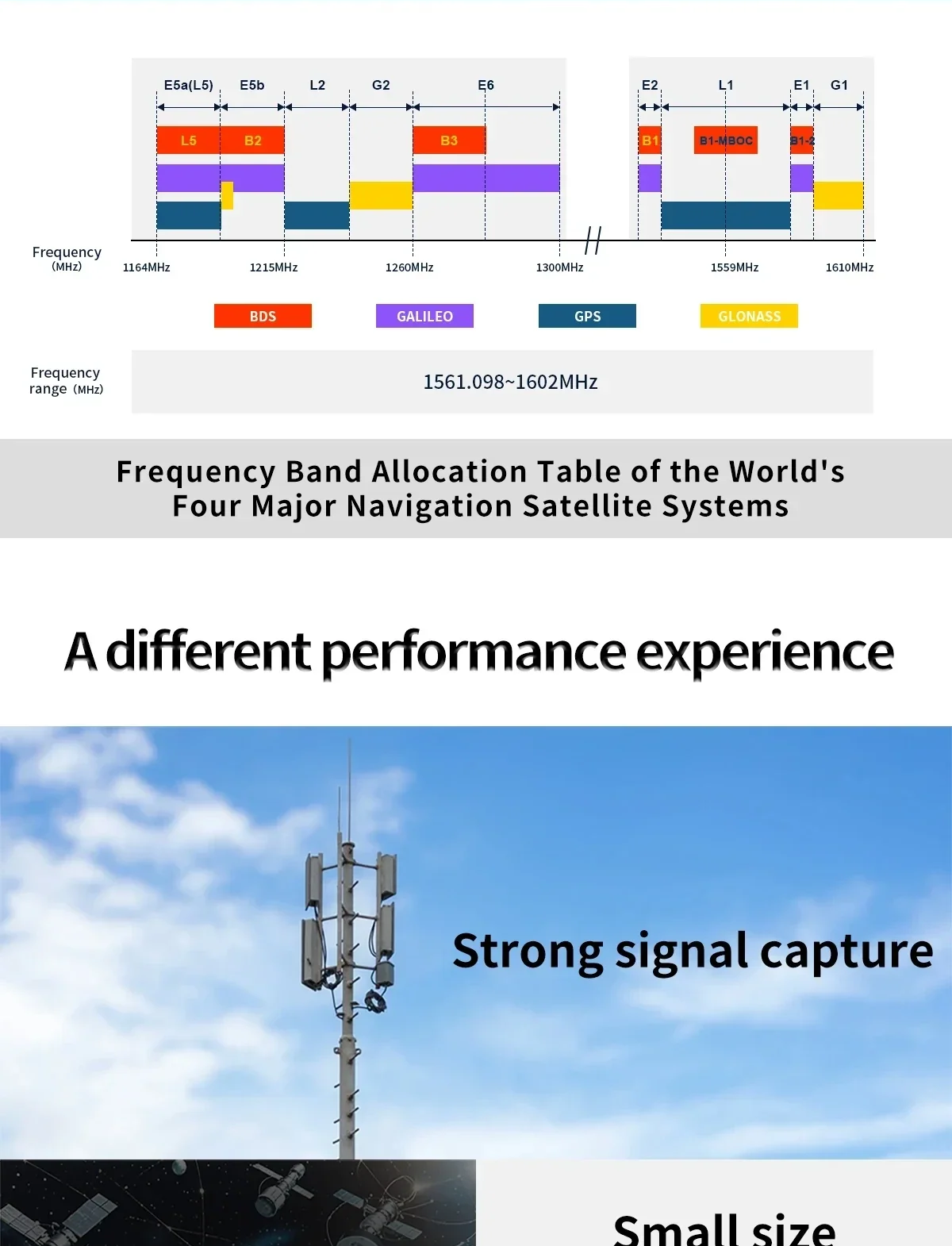

GNSS frequency band allocation graphic across BDS, Galileo, GPS, and GLONASS with emphasis on strong signal capture

Specs graphic highlighting 1561.098–1602 MHz range, compact size, and low power 3–5 V input with ≤20 mA current

طراحی شده برای نصب‌های فشرده که در آن مصرف کم انرژی اهمیت دارد، با دامنه ورودی وسیع که معمولاً در پهپادها و دستگاه‌های GNSS جاسازی شده استفاده می‌شود.
