آنتن GNSS بیتیان BT-300S RTK برای نقشهبرداری CORS، رانندگی خودران کشاورزی & دریایی، چندفرکانسه
آنتن GNSS بیتیان BT-300S RTK برای نقشهبرداری CORS، رانندگی خودران کشاورزی & دریایی، چندفرکانسه
Beitian
در دسترس بودن پیکاپ بارگیری نشد
بررسی

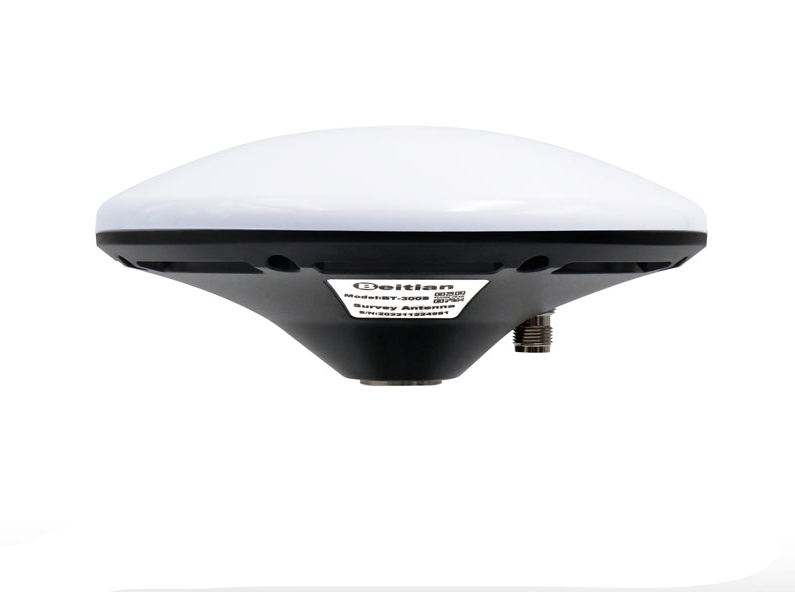

آنتن RTK GNSS Beitian BT-300S برای تنظیمات CORS/نقشهبرداری و سیستمهای موقعیتیابی مورد استفاده در کشاورزی، رانندگی خودکار و برنامههای دریایی طراحی شده است. این آنتن از دریافت چندین صورتفلکی پشتیبانی میکند و برای عملکرد پایدار مرکز فاز طراحی شده است، با ساختار ضد تداخل و ضد آب برای استفاده در فضای باز.
ویژگیهای کلیدی
- پشتیبانی از چندین ماهواره & پشتیبانی از باند کامل: GPS، BDS، GLONASS، Galileo، QZSS
- دقت بالا: مرکز فاز فوقالعاده پایدار برای موقعیتیابی RTK در سطح سانتیمتر
- تقویت بالا & نویز پایین: LNA داخلی برای دریافت سیگنال قوی
- طراحی ضد تداخل: کاهش اثرات چندمسیره و تداخل الکترومغناطیسی
- مقاوم & ضد آب: رتبه IP67/IP68
- نصب آسان: پایه مغناطیسی قوی یا نصب ثابت برای راهاندازی سریع
- طراحی ضد نوسان: کاهش سیگنالهای تداخل قوی خارج از باند
- جعبه از جنس PC: استفاده در فضای باز با محافظت در برابر آفتاب/UV
- جزئیات مکانیکی: طراحی تقویت شده با هشت پیچ؛ دارای دریچه تنفسی داخلی
- پشتیبانی از سفارشیسازی: اشکالزدایی محصول برای برآورده کردن نیازها؛ آنتنها میتوانند بر اساس نمونهها یا مفهوم سفارشیسازی شوند
مشخصات
| پارامتر | مقدار |
|---|---|
| تقویت | < 5.5 dBi |
| آنتن AR | <= 3.0 dB |
| امپدانس پورت | 50 اهم |

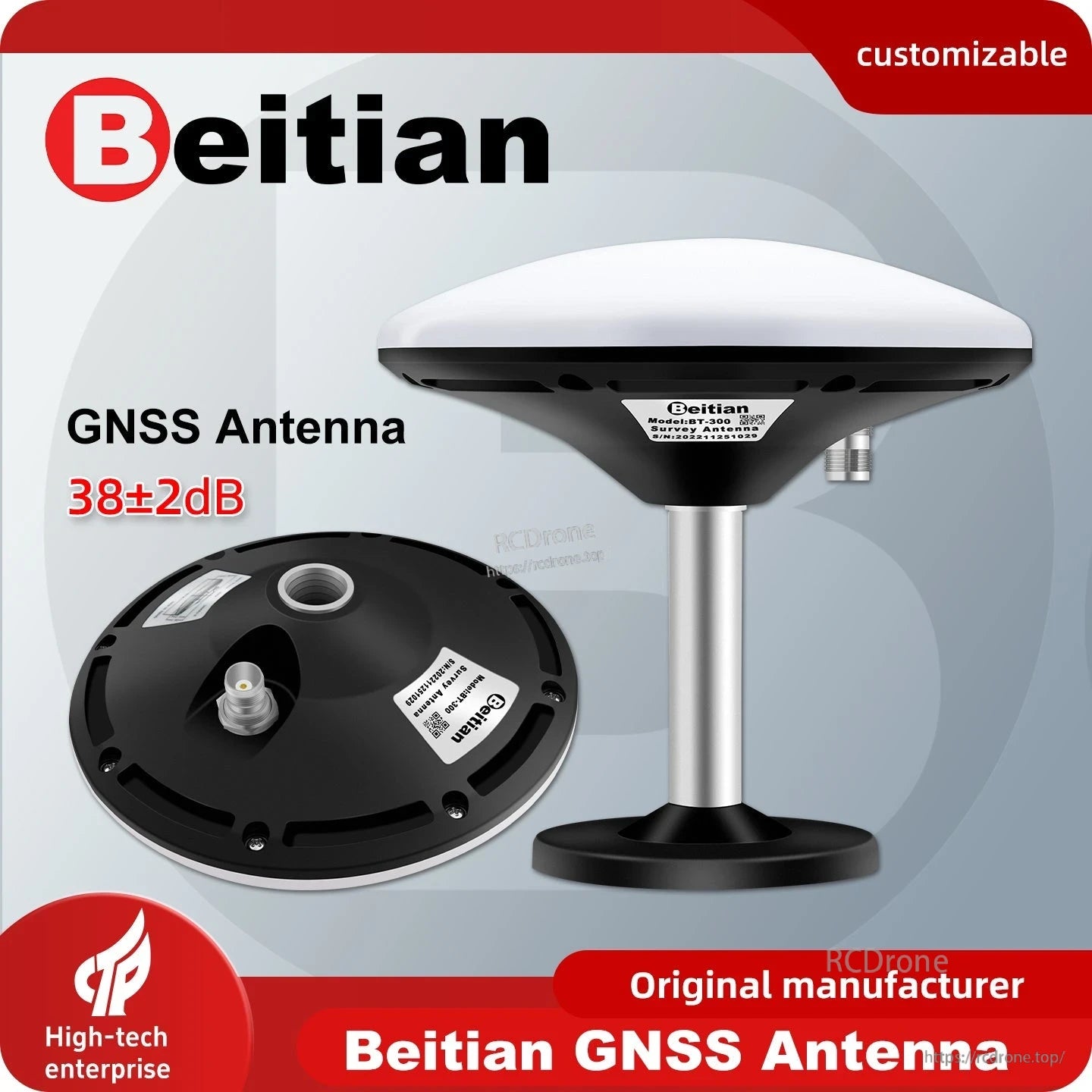

| تقویت LNA | 38 ± 2 dB |
| ولتاژ عملیاتی | 3.3-12 V |
| جریان عملیاتی | <= 45 mA |
| نوع کانکتور | TNC-K |
| اندازه آنتن | Φ160 × 66.5 میلیمتر |
| وزن | 400 گرم |
| دمای عملیاتی | -40 تا +70 درجه سانتیگراد |
| دمای ذخیرهسازی | -55 تا 85 درجه سانتیگراد |
| رشته نصب | 5/8"-11 UNC*20 |

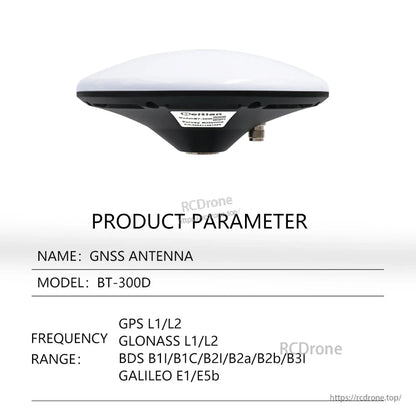

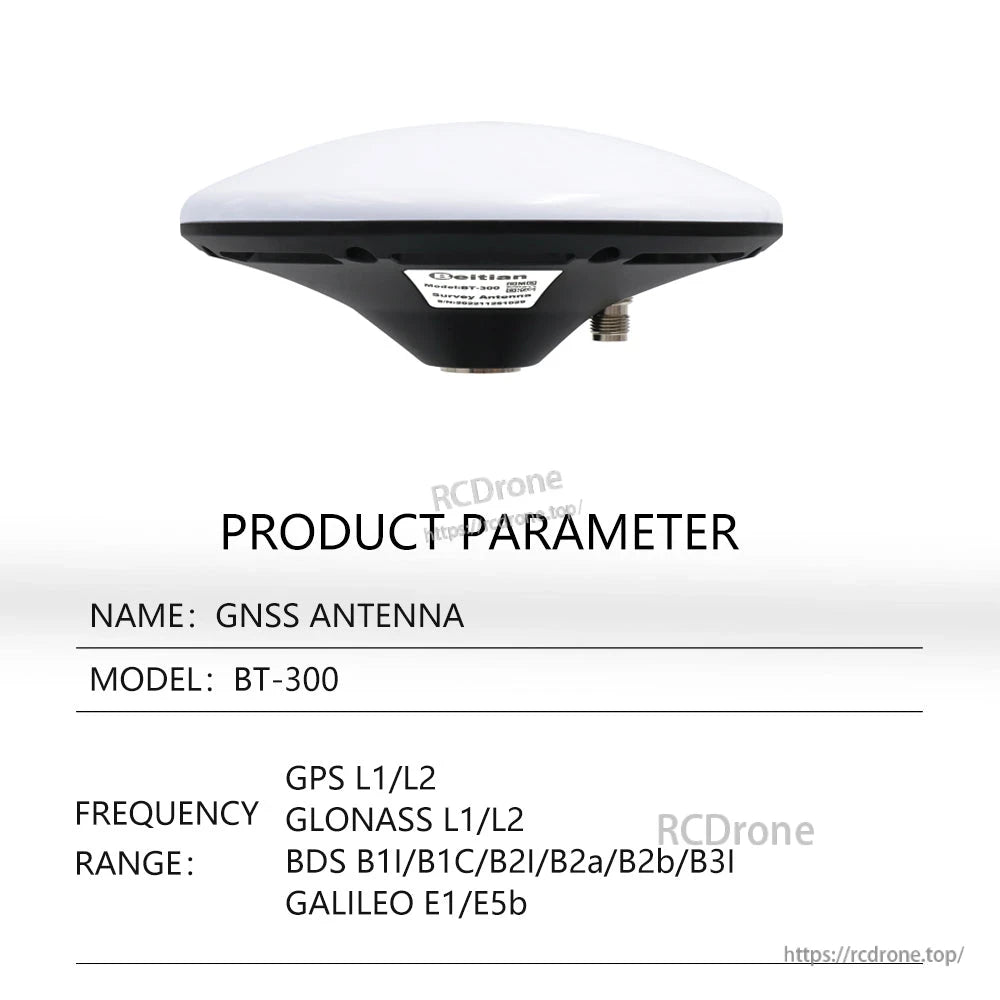

دامنه فرکانس (BT-300 / BT-300D)
- GPS: L1/L2
- GLONASS: L1/L2
- BDS: B1I/B1C/B2I/B2A/B2B/B3I
- گالیله: E1/E5B

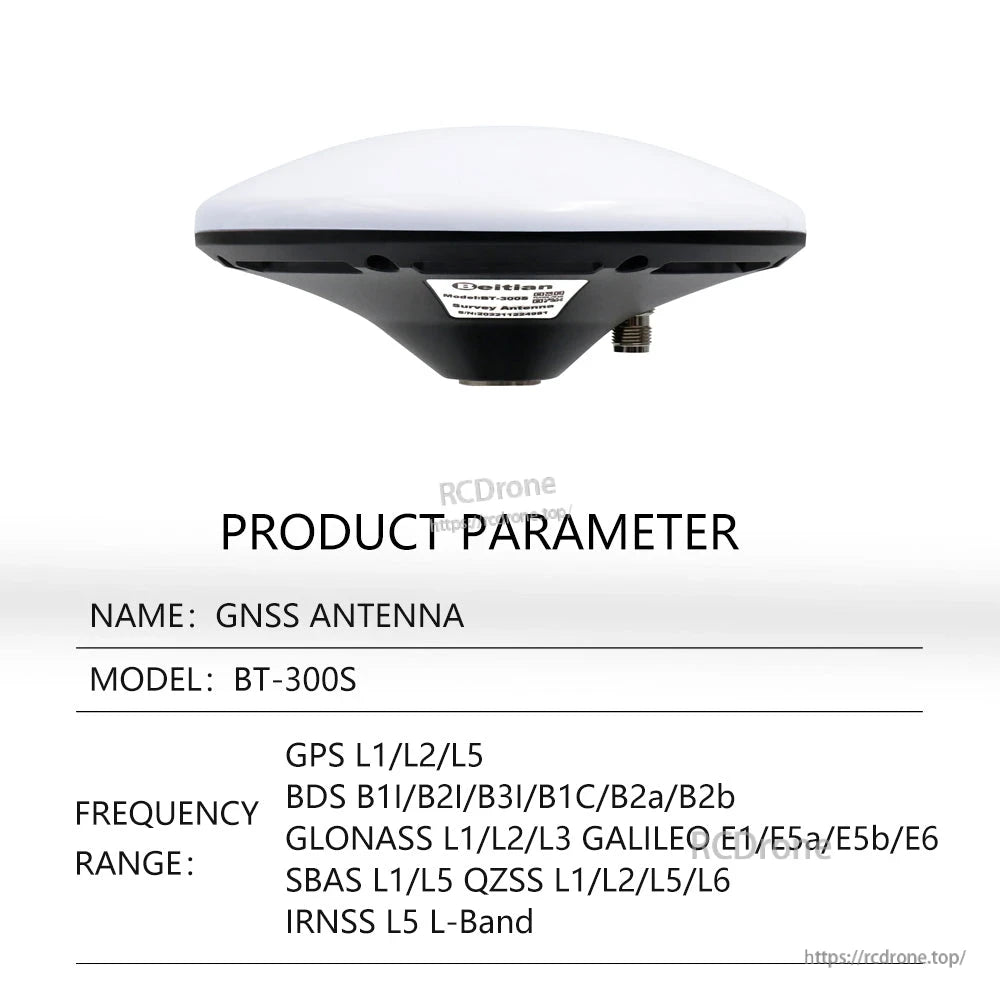

دامنه فرکانس (BT-300S)
- GPS: L1/L2/L5
- BDS: B1I/B2I/B3I/B1C/B2a/B2b
- GLONASS: L1/L2/L3
- گالیله: E1/E5a/E5b/E6
- SBAS: L1/L5
- QZSS: L1/L2/L5/L6
- IRNSS: L5
- L-Band
مدلها
| مدل | نوع | تقویت | اندازه |
|---|---|---|---|
| BT-300 | راهحل چندفرکانسی کمارتفاع چهارستاره | 38 ± 2 dB | Φ160 × 66.5 میلیمتر |
| BT-300D | طرح پیکربندی با کیفیت بالا و چند فرکانسی چهار ستاره | 38 ± 2 دسیبل | Φ160 × 66.5 میلیمتر |
| BT-300S | طرح پیکربندی با کیفیت بالا و فرکانس کامل چهار ستاره | 38 ± 2 دسیبل | Φ160 × 66.5 میلیمتر |
کاربردها
- آزمون رانندگی
- اندازهگیری / نقشهبرداری صنعتی و زمینشناسی
- موقعیتیابی دریایی / کشتی
- موقعیتیابی کار در زمینه ماشینآلات کشاورزی
برای کمک به انتخاب (BT-300 در مقابل BT-300D در مقابل BT-300S)، گزینههای کانکتور/پایه و راهنمایی ادغام، با [email protected] or تماس بگیرید https://rcdrone.top/ .
جزئیات
پشتیبانی از سفارشیسازی برای نیازهای ادغام، از جمله اشکالزدایی محصول و انواع آنتن مبتنی بر نمونه یا مفهوم در دسترس است.

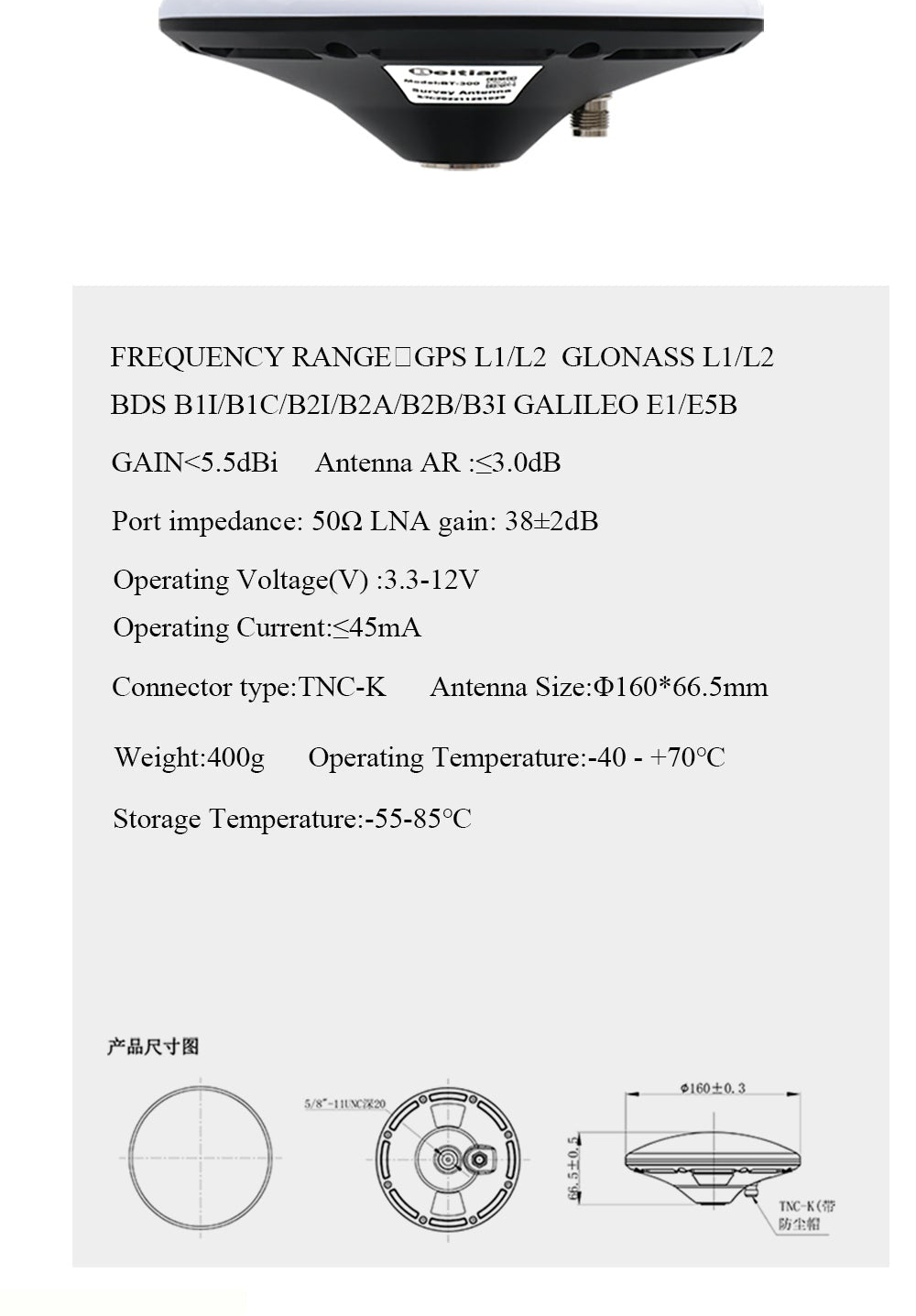

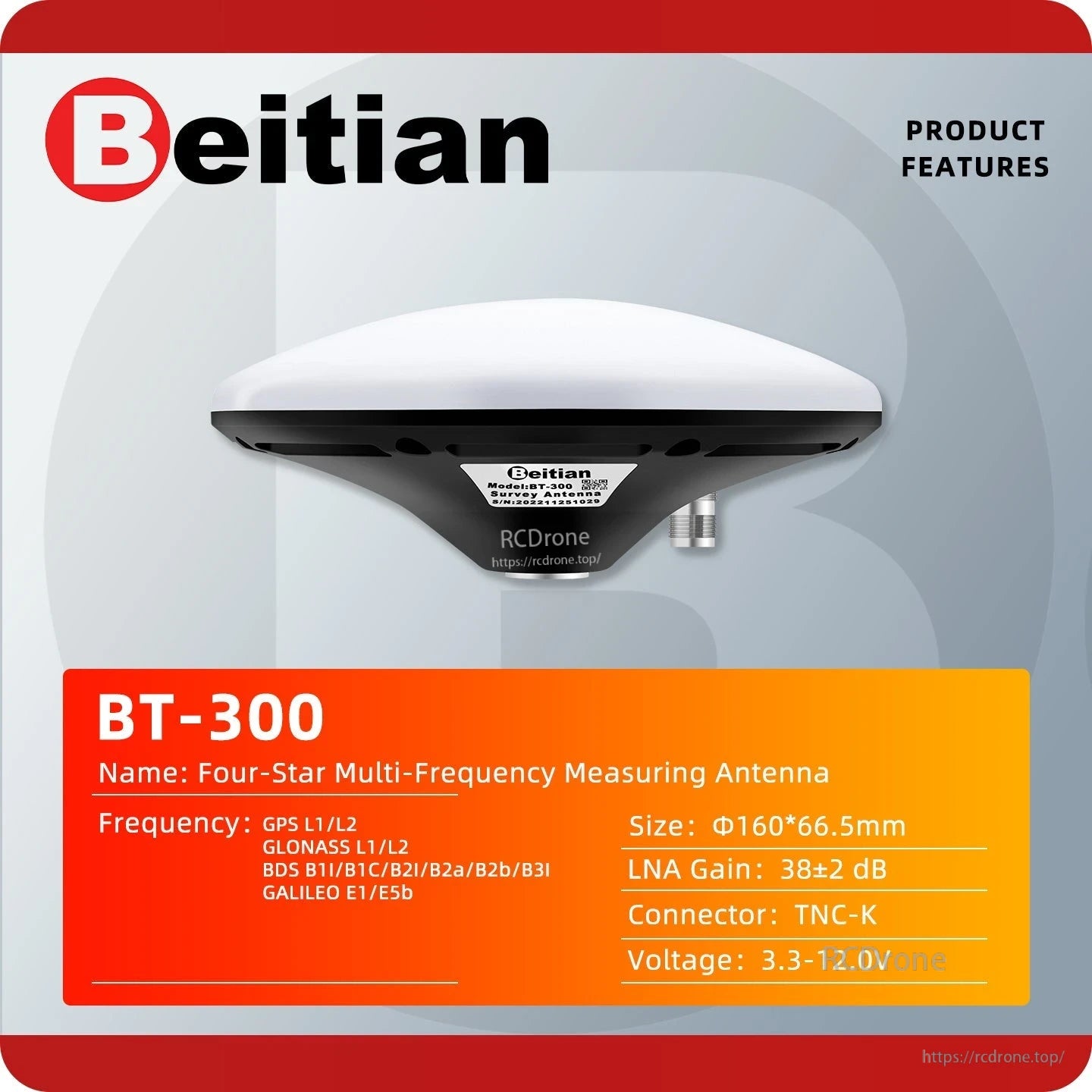

مشخصات اصلی برای بررسیهای سریع یکپارچگی خلاصه شدهاند، از جمله دریافت چند باند، دامنه قدرت، نوع کانکتور و اندازه.

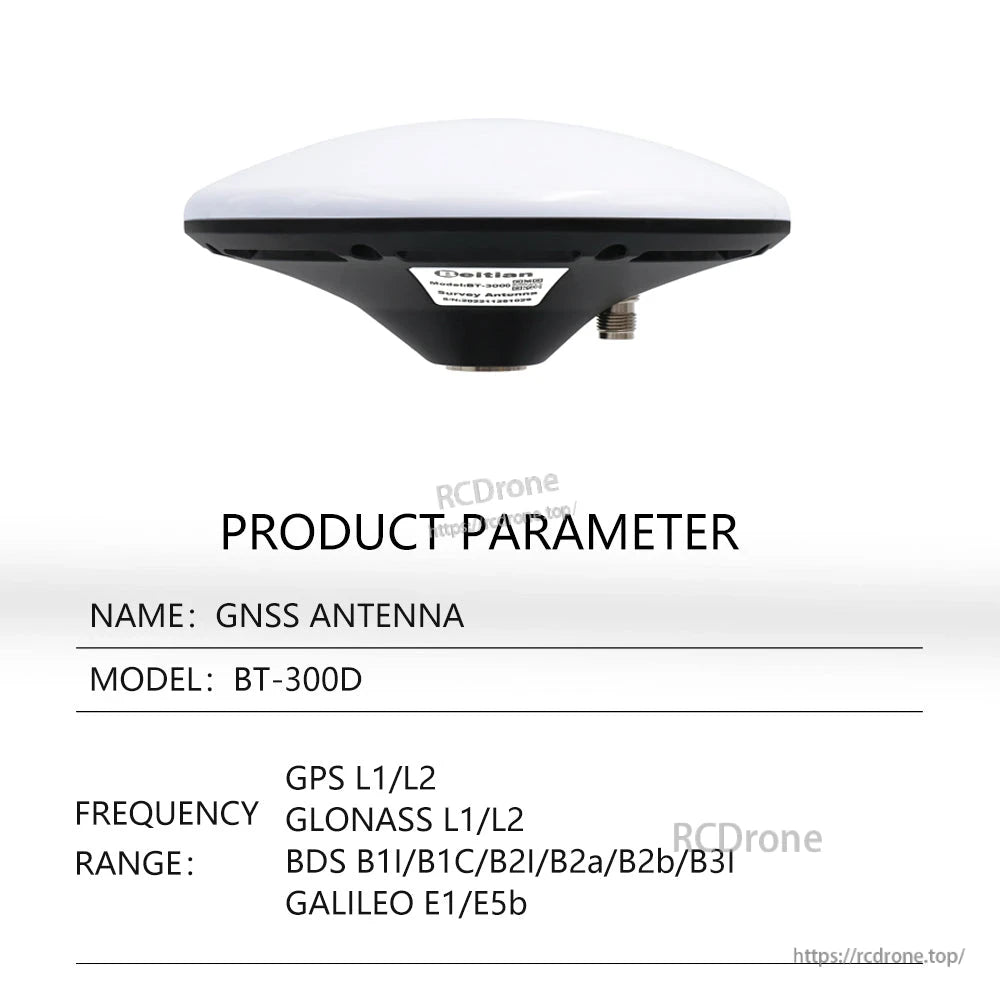

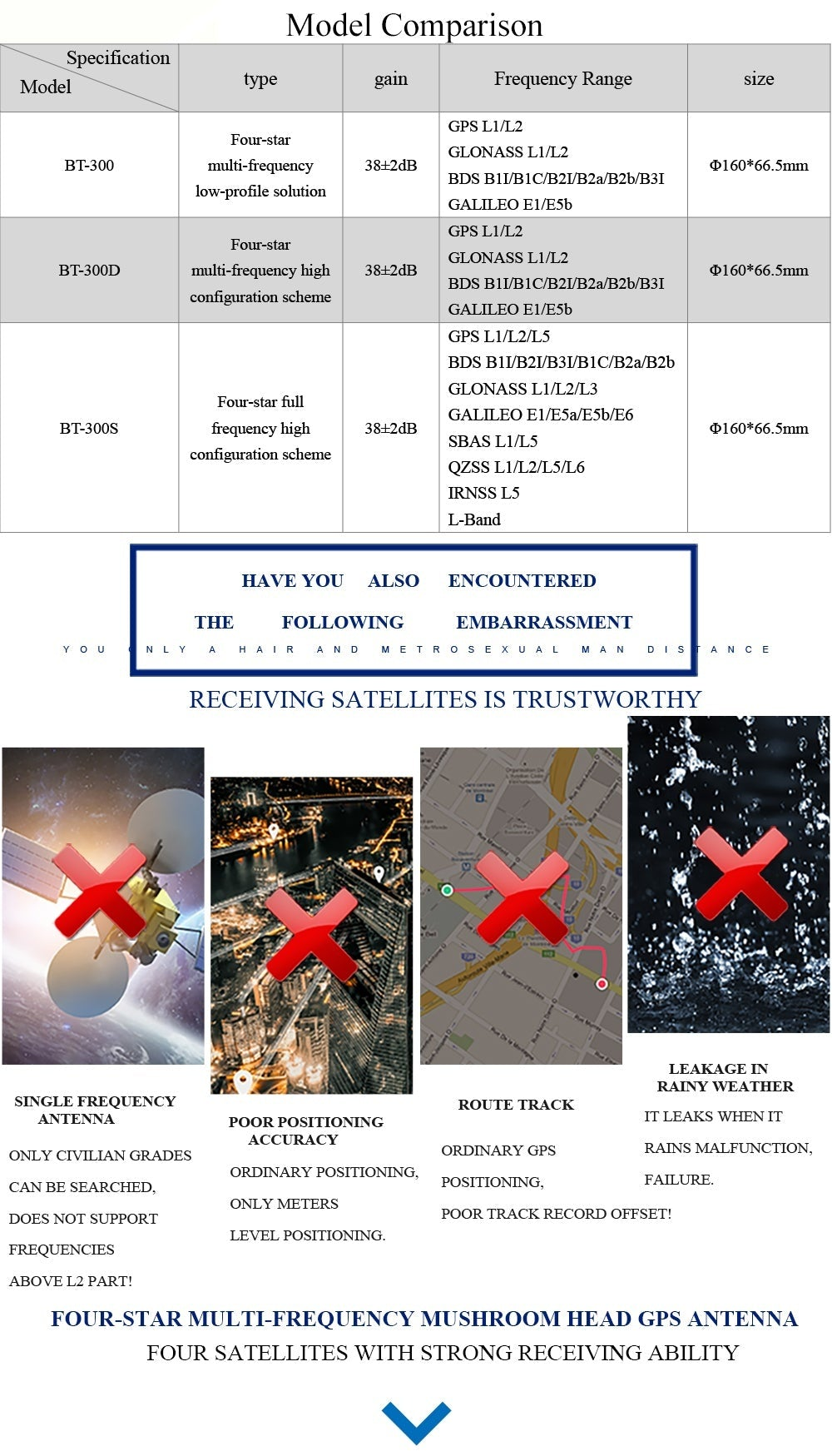

بین BT-300، BT-300D و BT-300S با تطبیق باندهای فرکانسی مورد نیاز و پیکربندی گیرنده انتخاب کنید.
ردیابی چند صورت فلکی به بهبود در دسترس بودن و ثبات برای CORS، نقشهبرداری و استقرارهای موقعیتیابی کمک میکند.
دریافت با بهرهوری بالا و طراحی مرکز فاز پایدار از موقعیتیابی RTK در سطح سانتیمتر به طور مداوم پشتیبانی میکند.

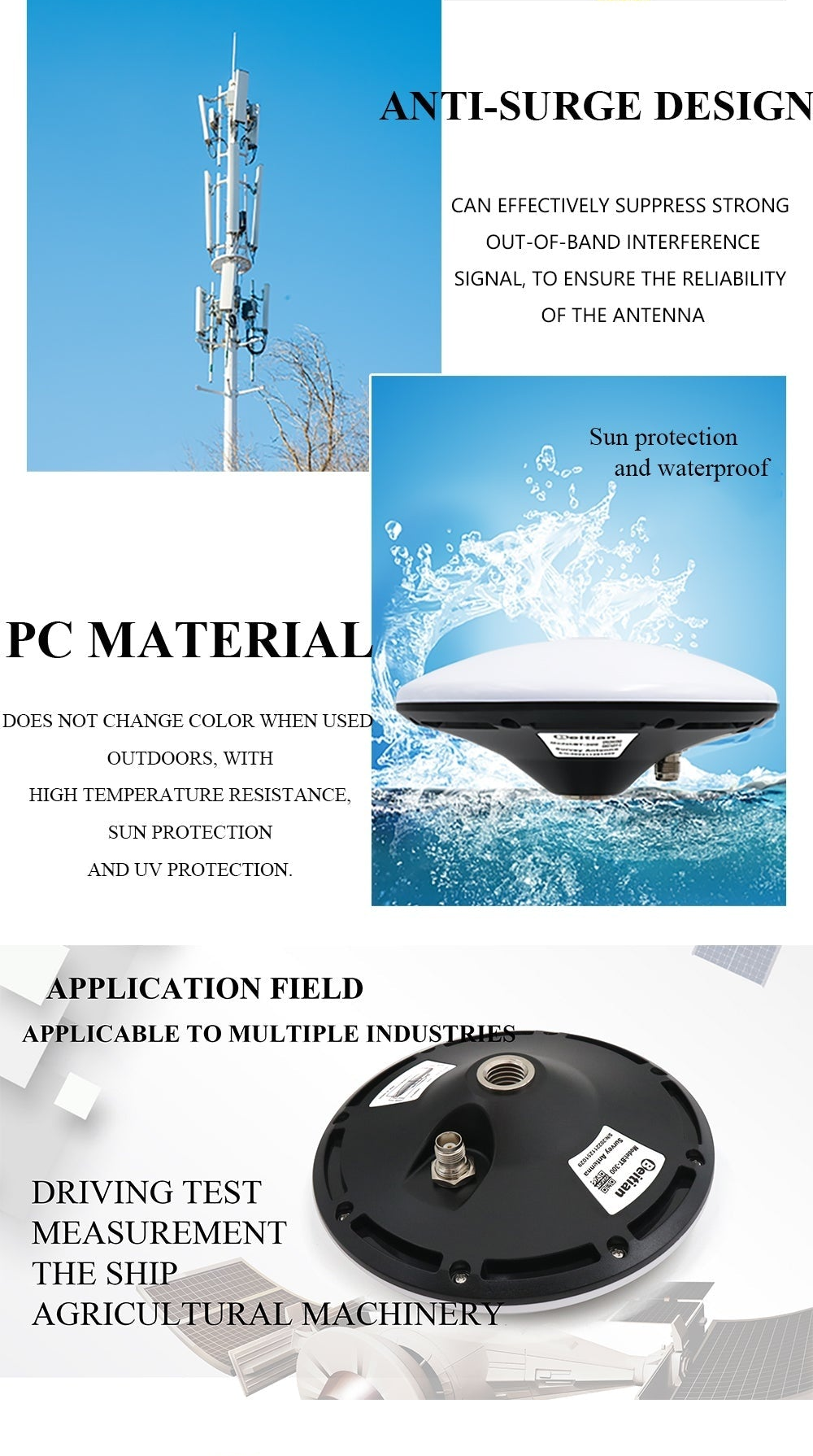

ساختار آماده برای فضای باز ترکیبی از بدنه مواد PC، طراحی ضد نوسان و حفاظت در برابر آب برای محیطهای سخت را ارائه میدهد.
طراحی شده برای نقشهبرداری و نقشهکشی، راهاندازی تستهای رانندگی، موقعیتیابی دریایی و راهنمایی کار در زمینه ماشینآلات کشاورزی.

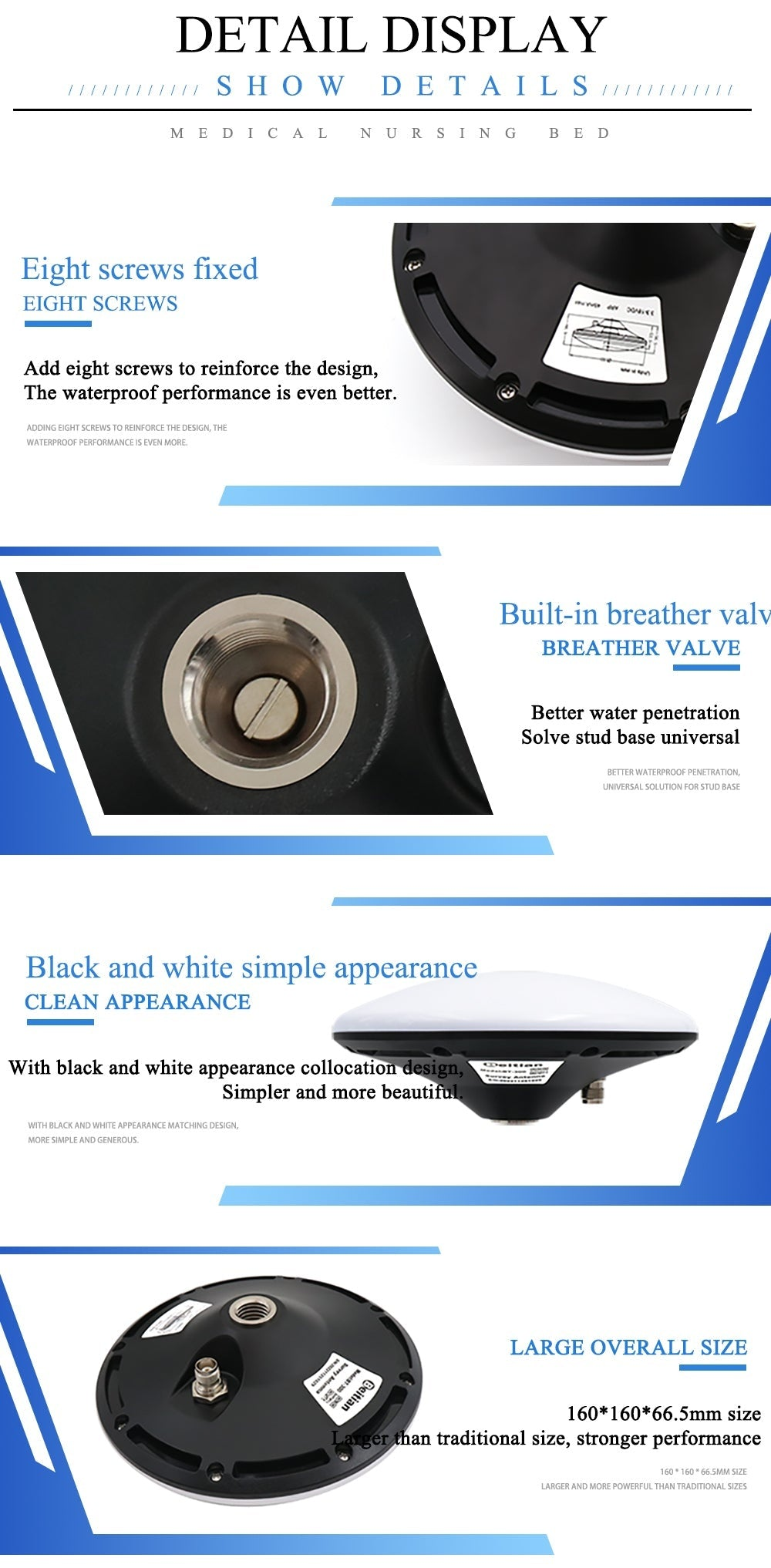

بستهای تقویت شده و یک شیر تنفسی داخلی از دوام و عملکرد آببندی در استفاده طولانیمدت در فضای باز پشتیبانی میکنند.

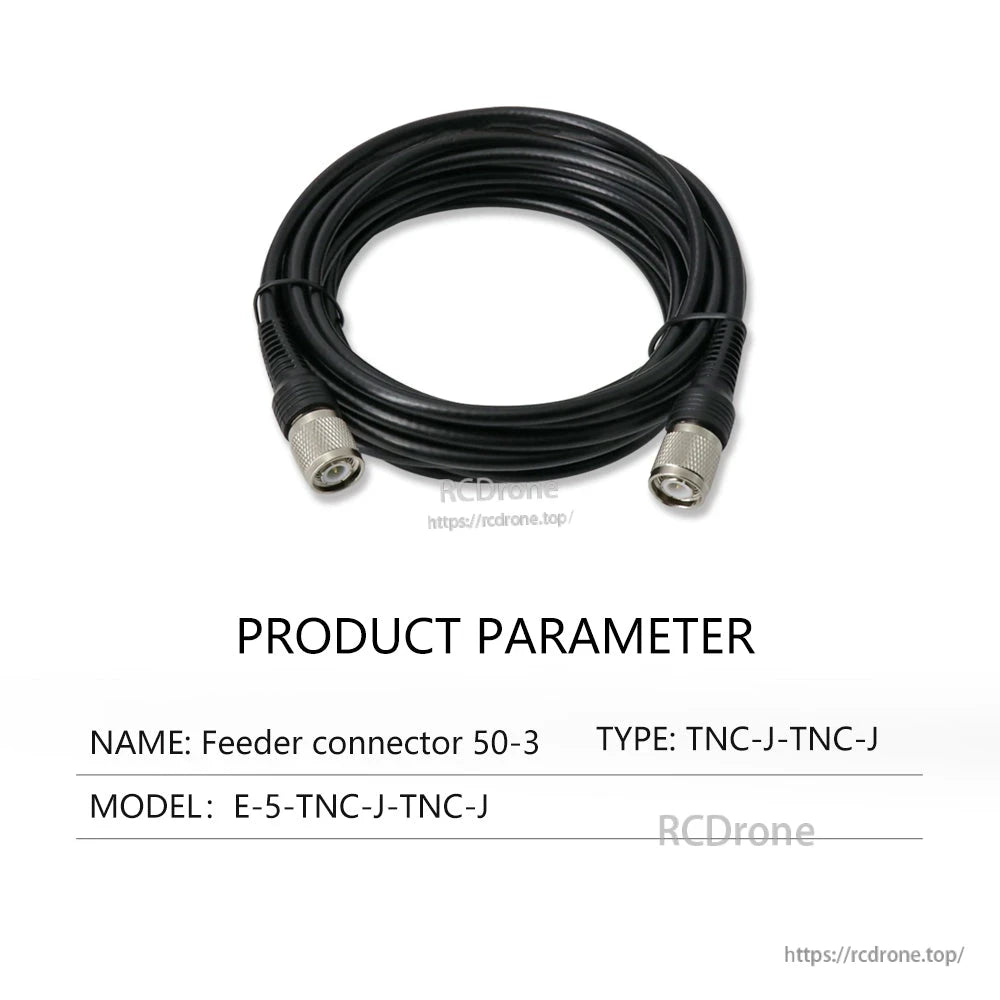

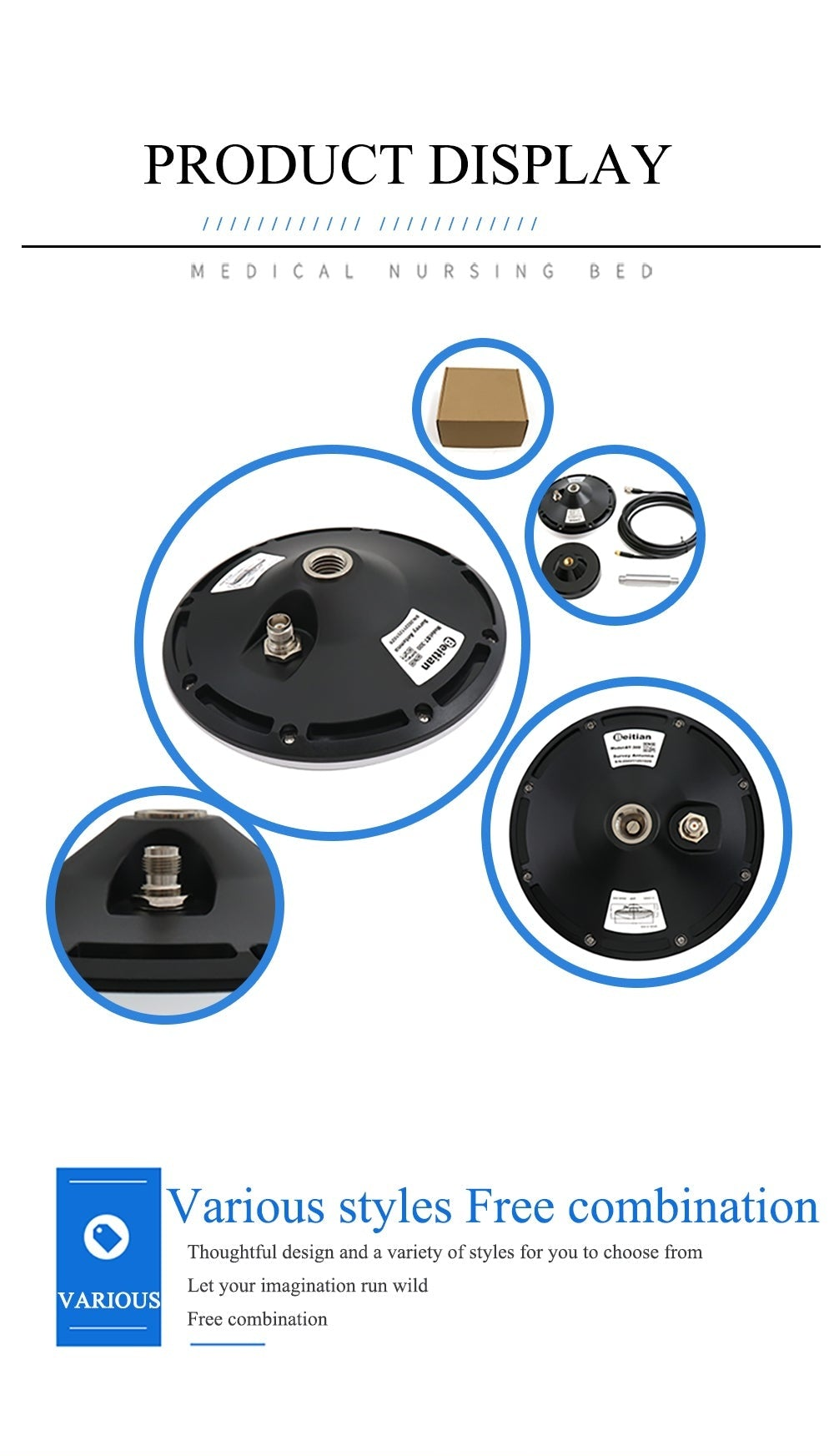

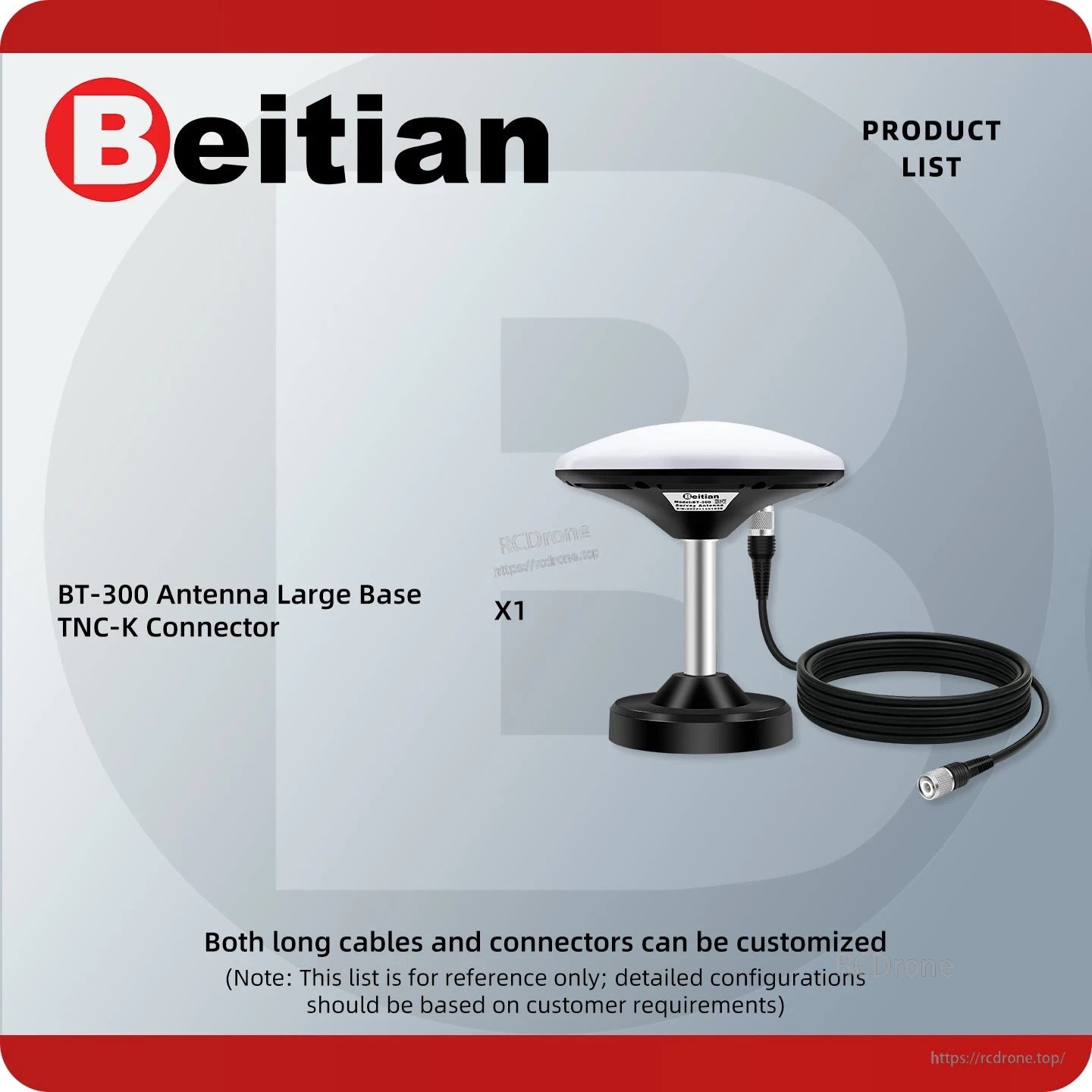

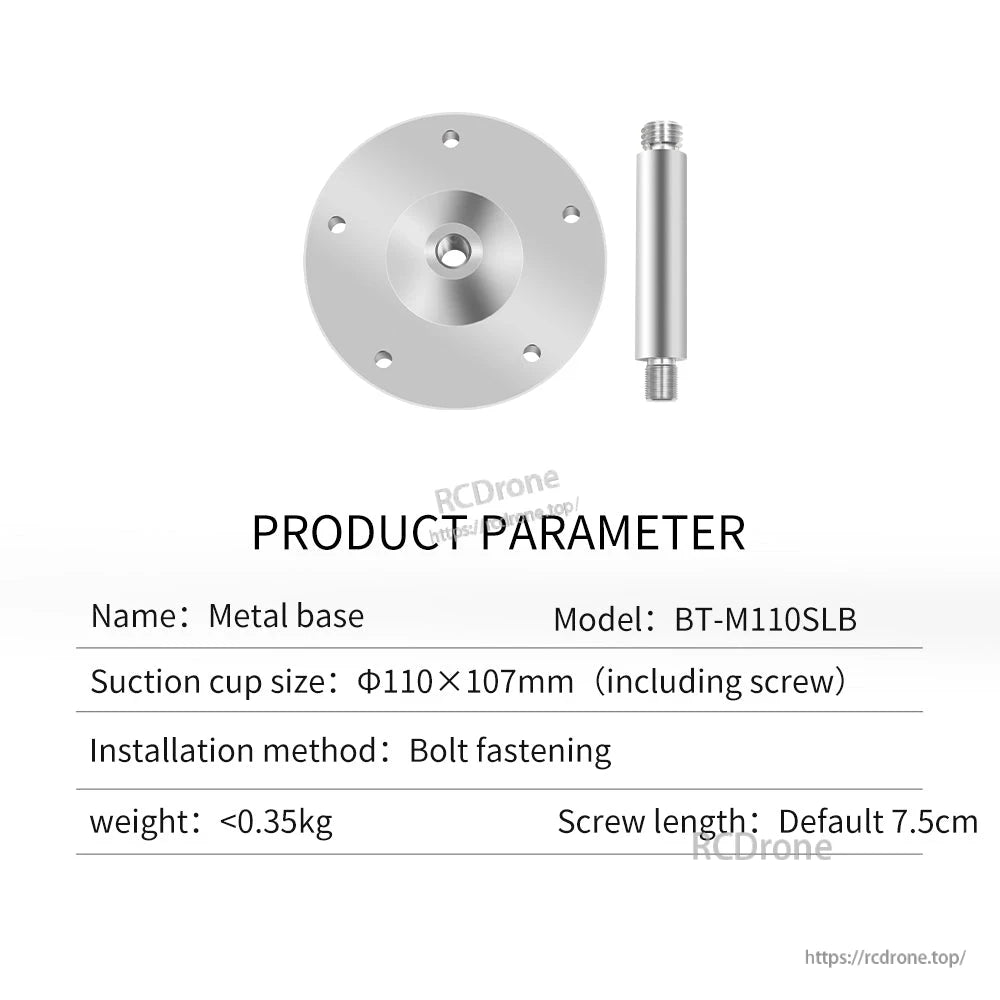

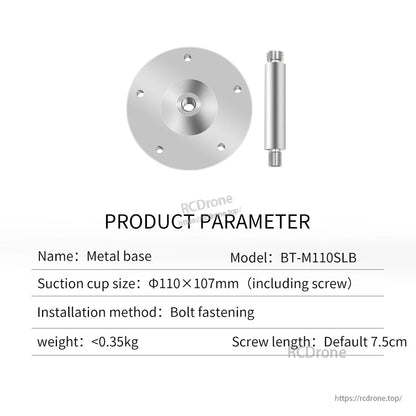

ترکیبهای مختلفی از پایهها و لوازم جانبی برای مطابقت با ترجیحات مختلف نصب و کابلکشی در دسترس است.

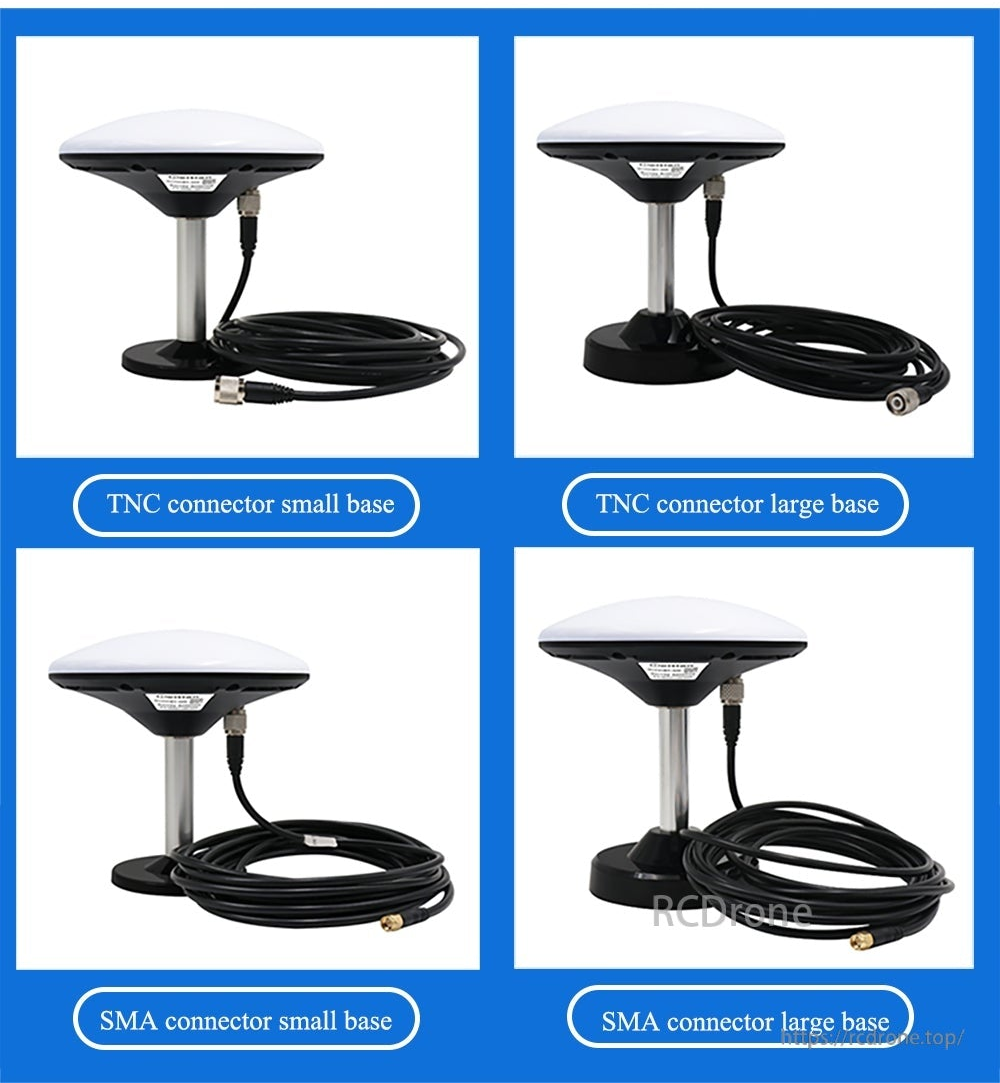

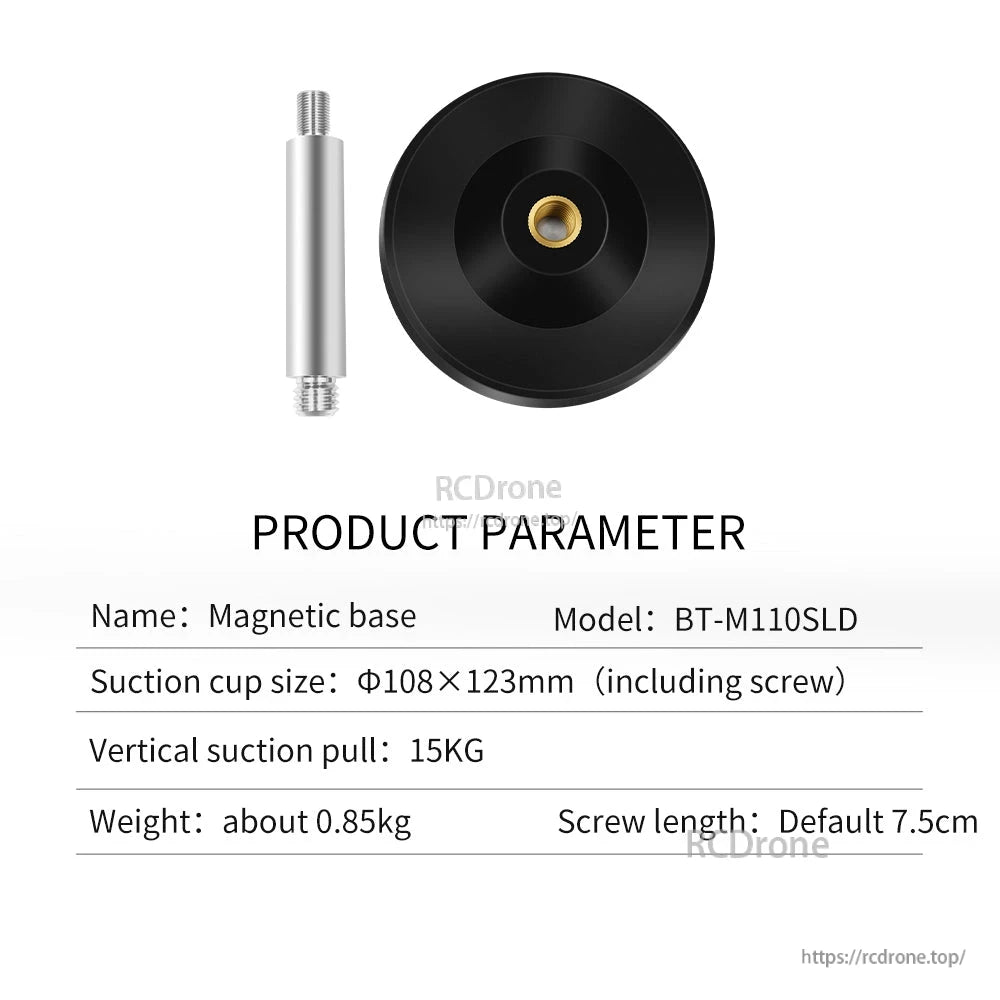

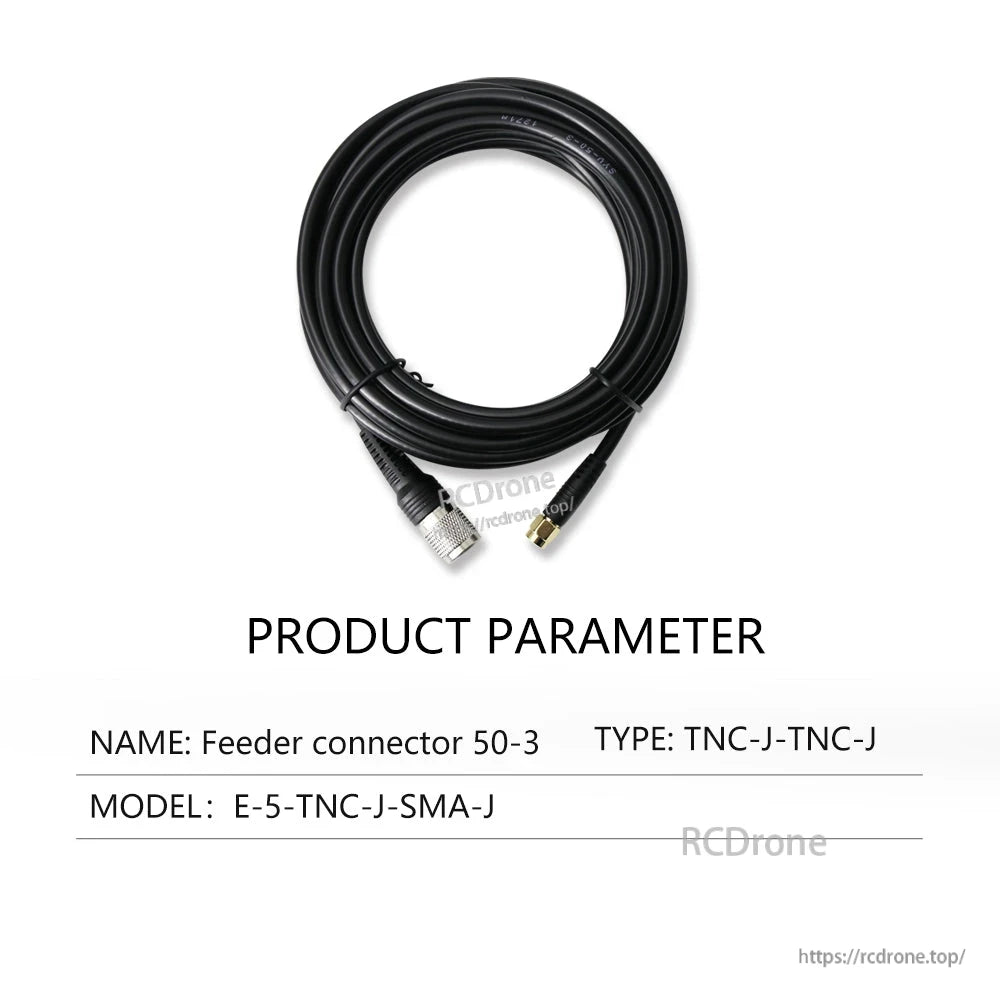

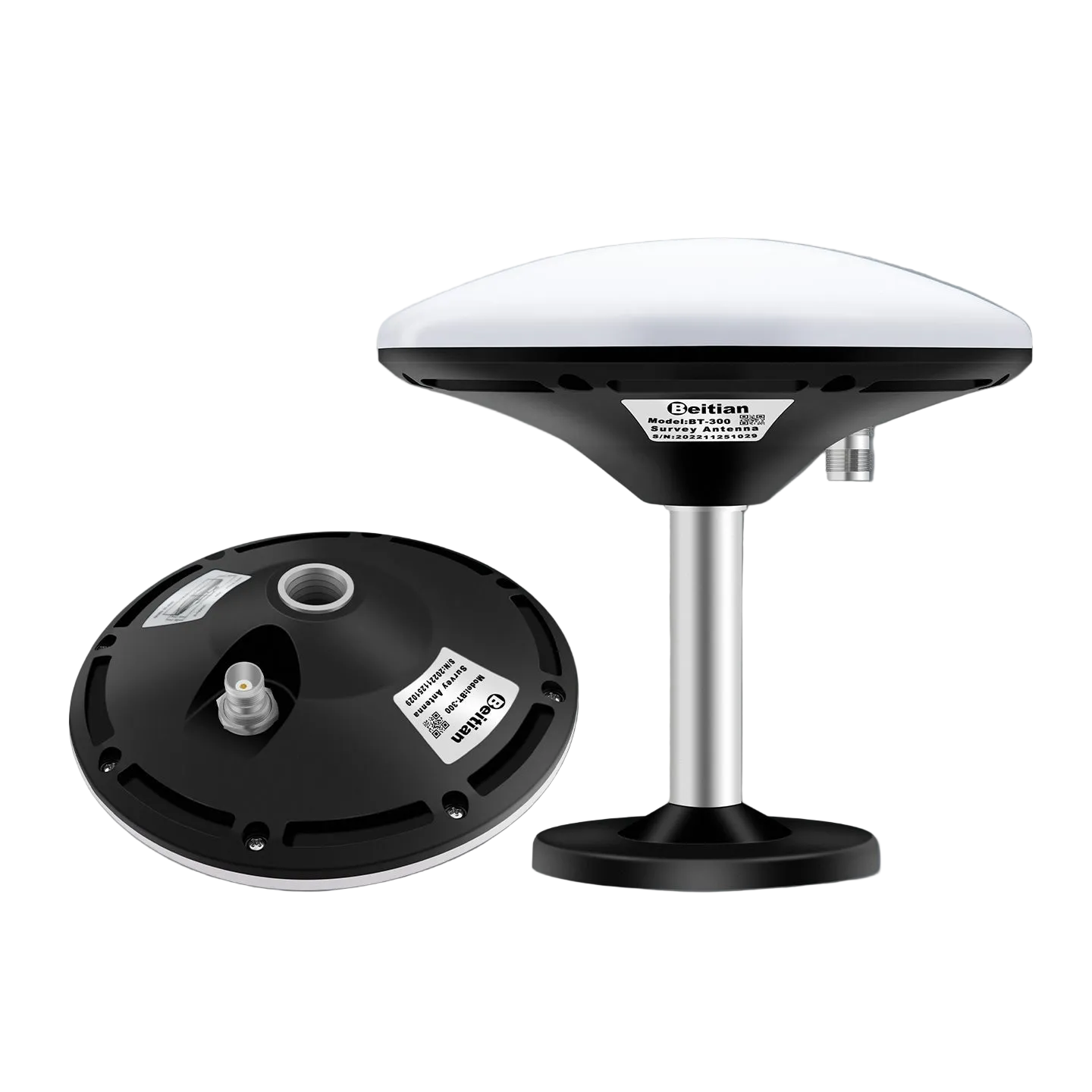

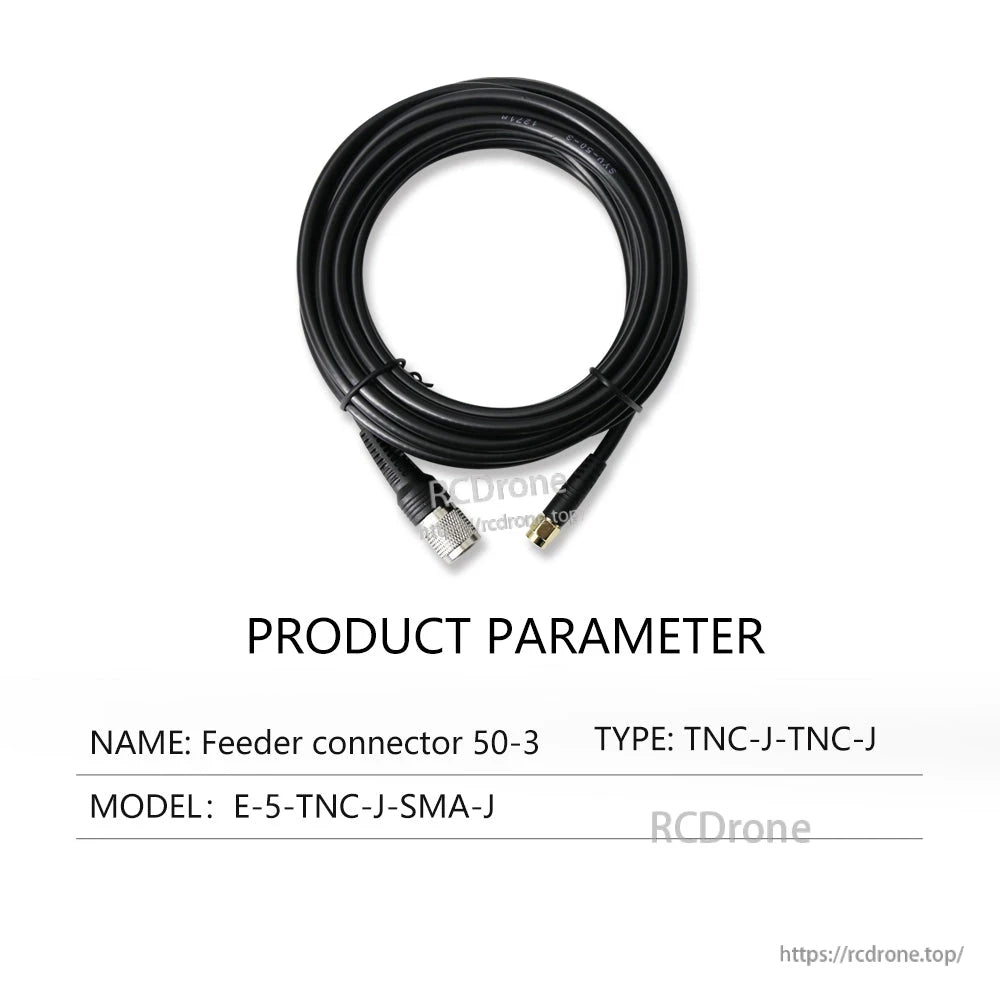

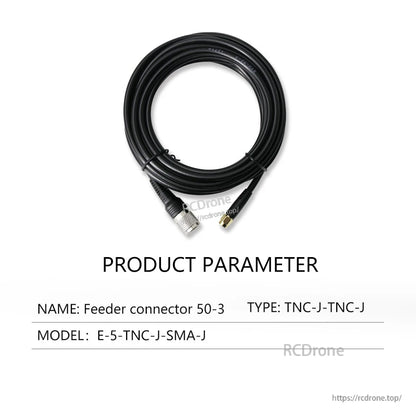

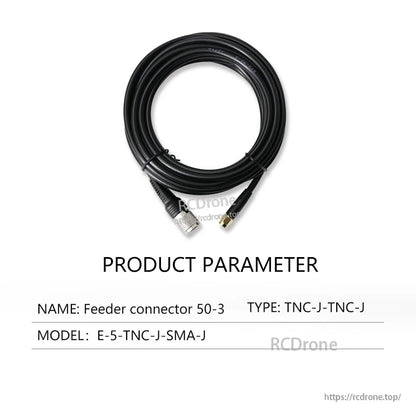

گزینههای کانکتور TNC یا SMA را انتخاب کنید، که با یک پایه مغناطیسی کوچک یا بزرگ جفت شدهاند تا با نصب شما مطابقت داشته باشد.
