آنتن GNSS با بهره بالا Beitian BT-3707A RTK با کانکتور SMA-K و استاندارد IP67 مناسب برای UGV/AGV، پهپاد و ربات دریایی
آنتن GNSS با بهره بالا Beitian BT-3707A RTK با کانکتور SMA-K و استاندارد IP67 مناسب برای UGV/AGV، پهپاد و ربات دریایی
Beitian
در دسترس بودن پیکاپ بارگیری نشد
بررسی
آنتن GNSS با بهرهگیری بالا Beitian BT-3707A یک آنتن RTK تفاضلی است که برای موقعیتیابی با دینامیک بالا و اندازهگیری سرعت در سکوهای متحرک طراحی شده است. این آنتن GNSS از طراحی چندتایی برای همراستا کردن مرکز فاز و مرکز هندسی استفاده میکند که به کاهش تأثیر خطای اندازهگیری در محیطهای پیچیده کمک میکند و در عین حال اندازه جمع و جور و مقاومت کم در برابر باد را حفظ میکند.
ویژگیهای کلیدی
- دریافت چند فرکانسی با چهار ستاره: BDS، GPS، GLONASS، Galileo، QZSS (باندهای ذکر شده در مشخصات)
- طراحی چند ورودی برای کاهش تأثیر خطاهای اندازهگیری مرتبط با آنتن
- LNA با بهره بالا برای بهبود عملکرد سیگنال و پشتیبانی از کابلهای بلندتر
- عملکرد قوی سرکوب خارج از باند/مقابله با تداخل (همانطور که توصیف شده است)
- طراحی ضد آب IP67
- پوشش پلاستیکی مقاوم در برابر دما با طراحی حفاظت داخلی عایق
- زاویه پوشش افقی ۳۶۰ درجه

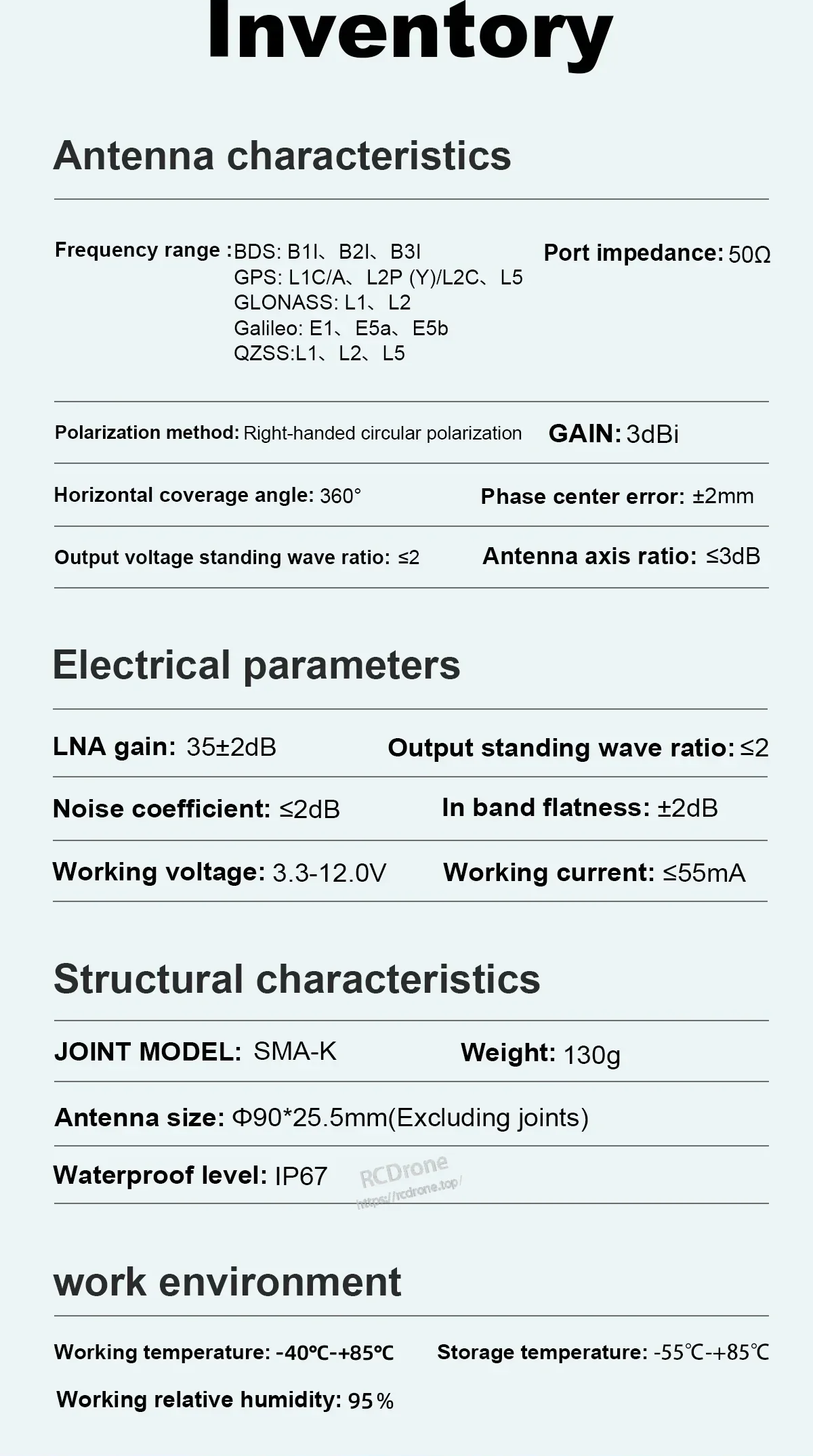

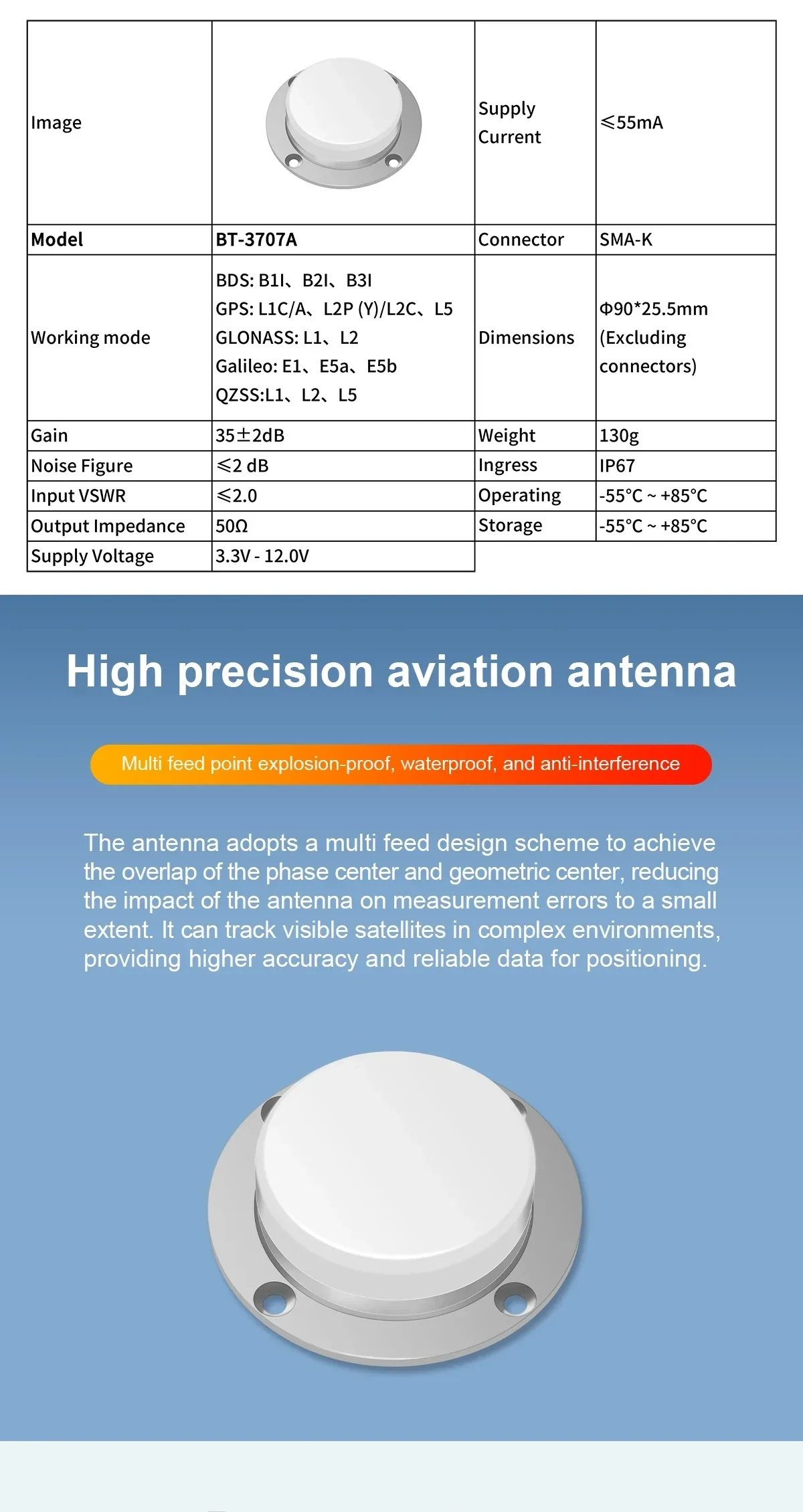

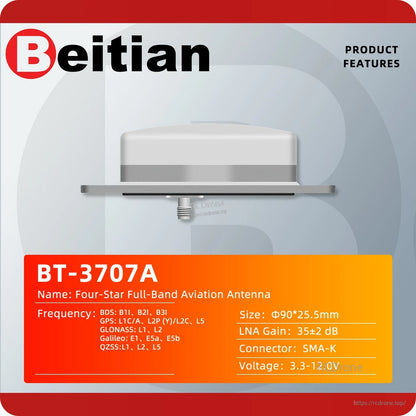

مشخصات
| مدل | BT-3707A |
| مدل کانکتور / اتصال | SMA-K |
| دامنه فرکانس (سیگنالهای پشتیبانی شده) | BDS: B1I، B2I، B3I GPS: L1C/A، L2P (Y)/L2C، L5 GLONASS: L1، L2 Galileo: E1، E5a، E5b QZSS: L1، L2، L5 |
| پورت / امپدانس خروجی | 50Ω |
| روش قطبش | قطبش دایرهای راستدست |
| گین آنتن | 3 dBi |
| گین LNA | 35 ±2 dB |
| نسبت سیگنال به نویز / ضریب نویز | ≤2 dB |
| VSWR ورودی | ≤2.0 |
| نسبت موج ایستاده ولتاژ خروجی | ≤2 |
| نسبت محور آنتن | ≤3 dB |
| صاف بودن در باند | ±2 dB |
| خطای مرکز فاز | ±2 mm |
| زاویه پوشش افقی | 360° |
| ولتاژ تأمین / کار | 3.3V - 12.0V |
| جریان تأمین / کار | ≤55 mA |
| ابعاد / اندازه آنتن | Φ90 * 25.5 میلیمتر (بدون احتساب اتصالات/زانوها) |
| وزن | 130 گرم |
| سطح نفوذ / ضد آب | IP67 |
| دمای کارکرد / عملیاتی | -55°C تا +85°C (همچنین به عنوان -40°C تا +85°C ذکر شده است) |
| دمای ذخیرهسازی | -55°C تا +85°C |
| رطوبت نسبی کارکرد | 95% |
کاربردها
- وسایل نقلیه خودران و UGV (شامل وسایل نقلیه خودران کشاورزی)
- رباتهای دریایی / کشتیهای بدون سرنشین
- کاربردهای موقعیتیابی UAV
- ماشینآلات کشاورزی و سایر سیستمهای متحرک با سرعت بالا
- برنامهریزی ناوبری، ردیابی/نظارت، اندازهگیری و کنترل

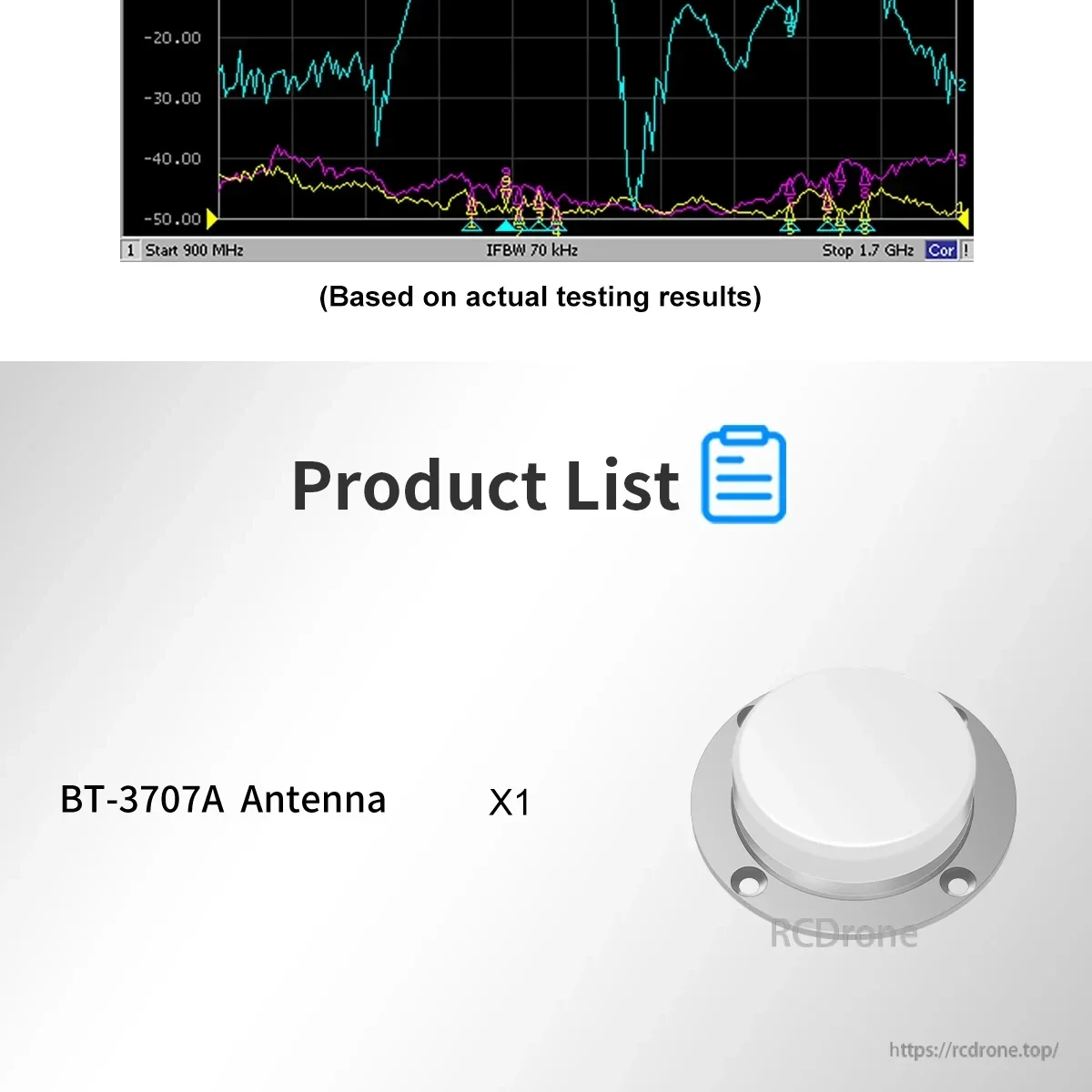

چه چیزی شامل میشود
- آنتن BT-3707A x1
برای راهنمایی در نصب یا سوالات مربوط به سازگاری با ماژولها/گیرندههای موقعیتیابی RTK، با پشتیبانی از طریق https://rcdrone.top/ یا ایمیل [email protected] . تماس بگیرید.
جزئیات

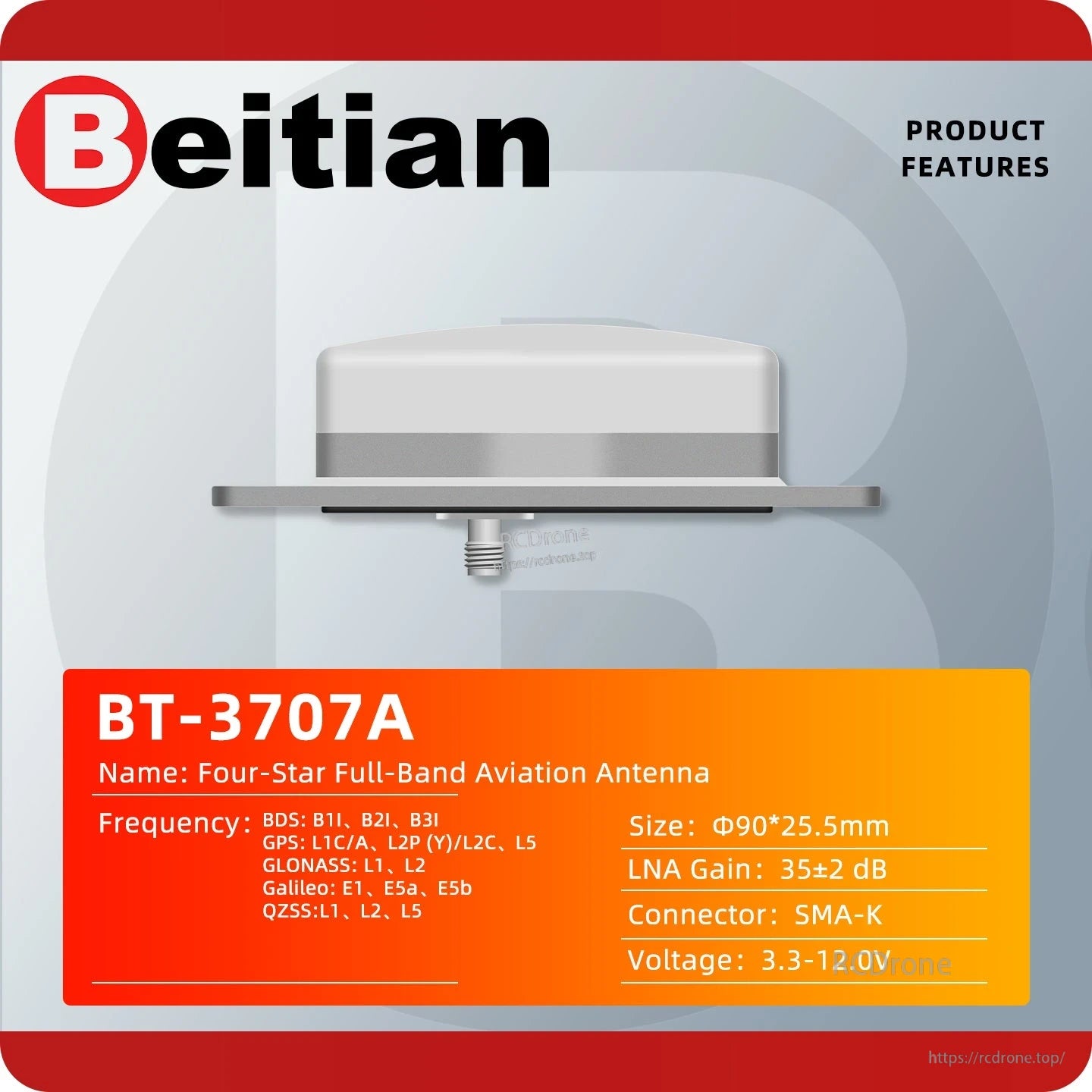

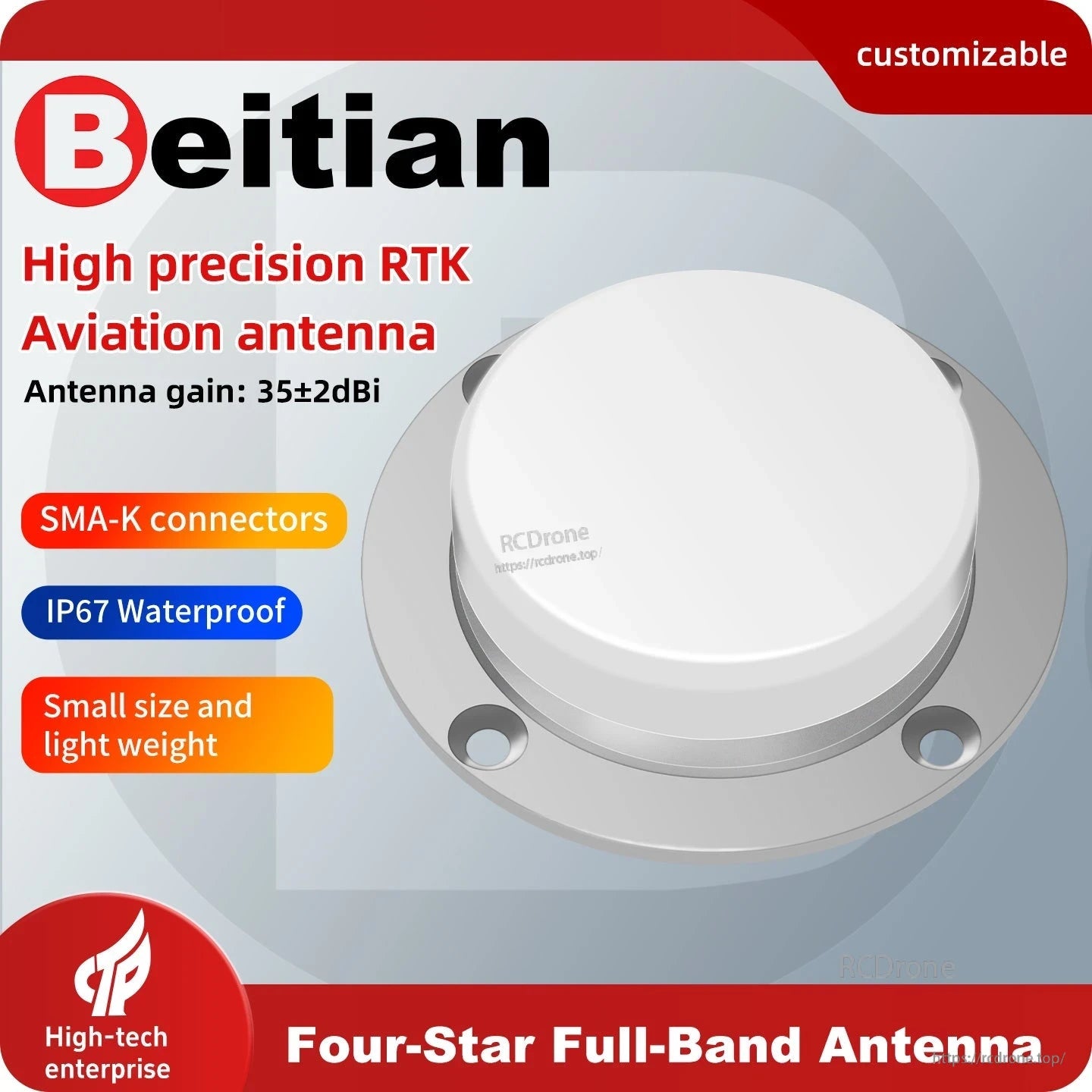

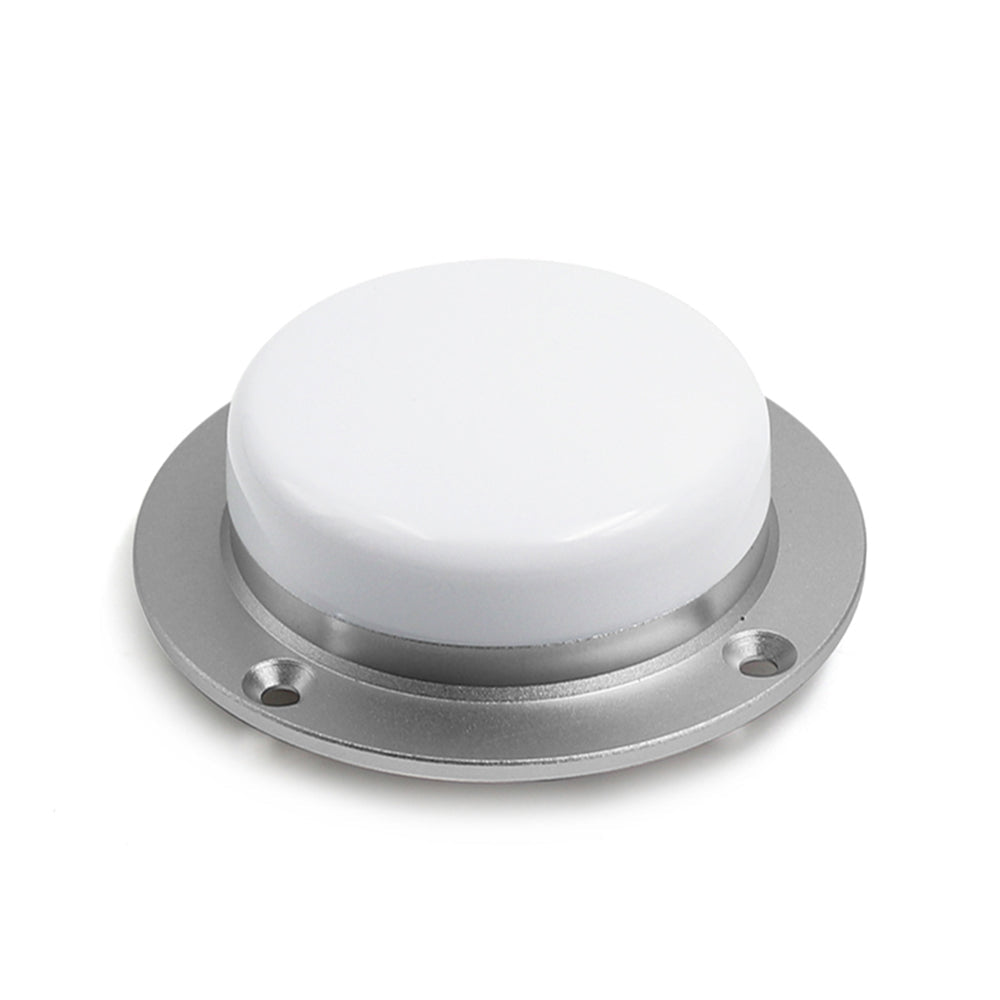

طراحی شده برای موقعیتیابی RTK با دینامیک بالا، BT-3707A یک رادوم جمع و جور با مهر و موم IP67 برای رباتیکهای فضای باز ترکیب میکند.
دریافت چند منظوره و چند باندی از تثبیت RTK پایدار در GPS، BDS، GLONASS، Galileo و QZSS پشتیبانی میکند.
سرکوب قوی خارج از باند به کاهش تداخل کمک میکند و خطر از دست دادن قفل در محیطهای RF پیچیده را کاهش میدهد.
طراحی چند ورودی مرکز فاز و هندسه را همراستا میکند تا به حداقل رساندن خطای اندازهگیری مرتبط با آنتن در سکوهای متحرک کمک کند.

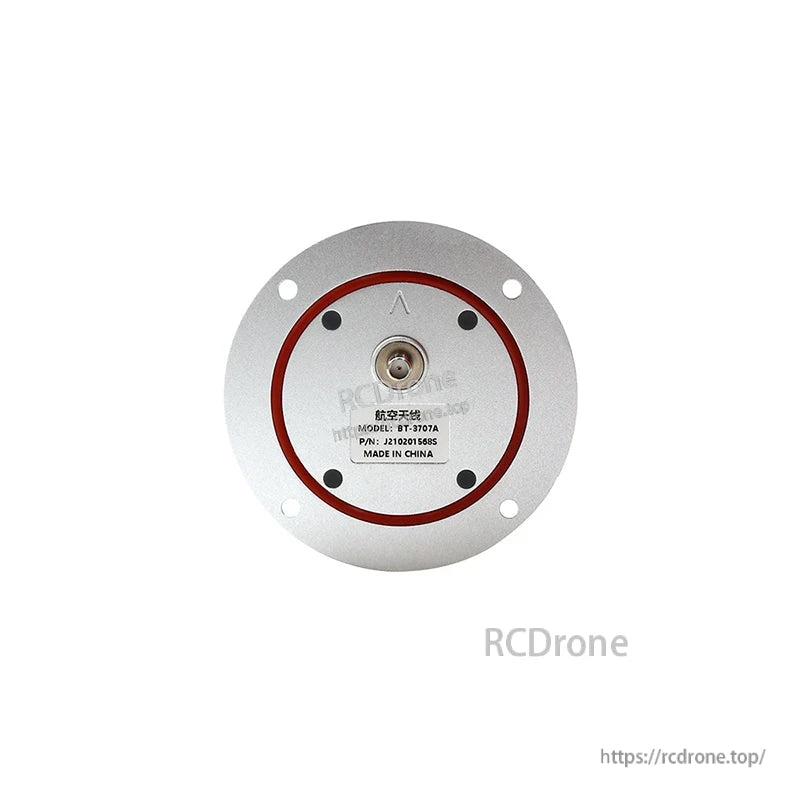

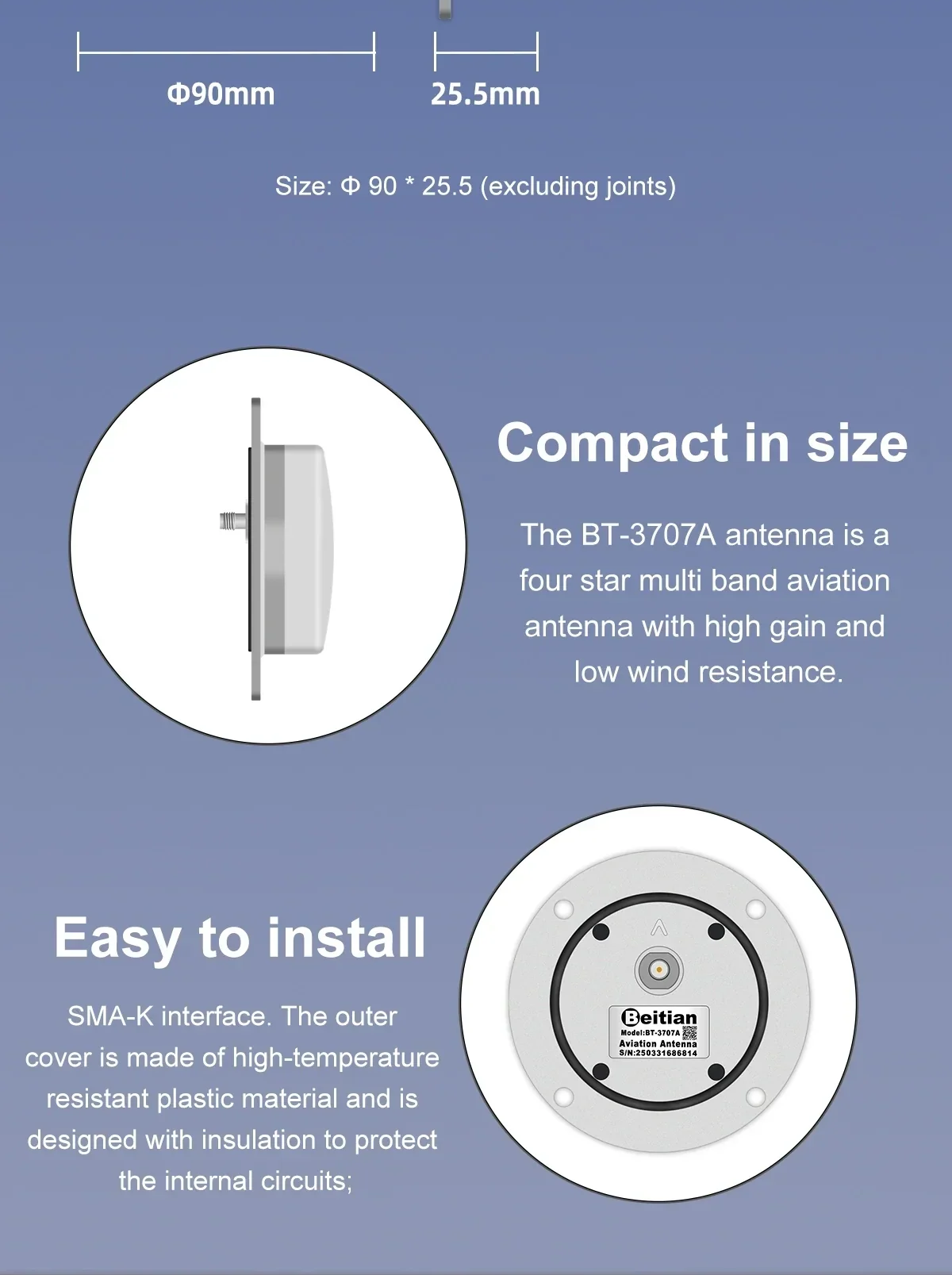

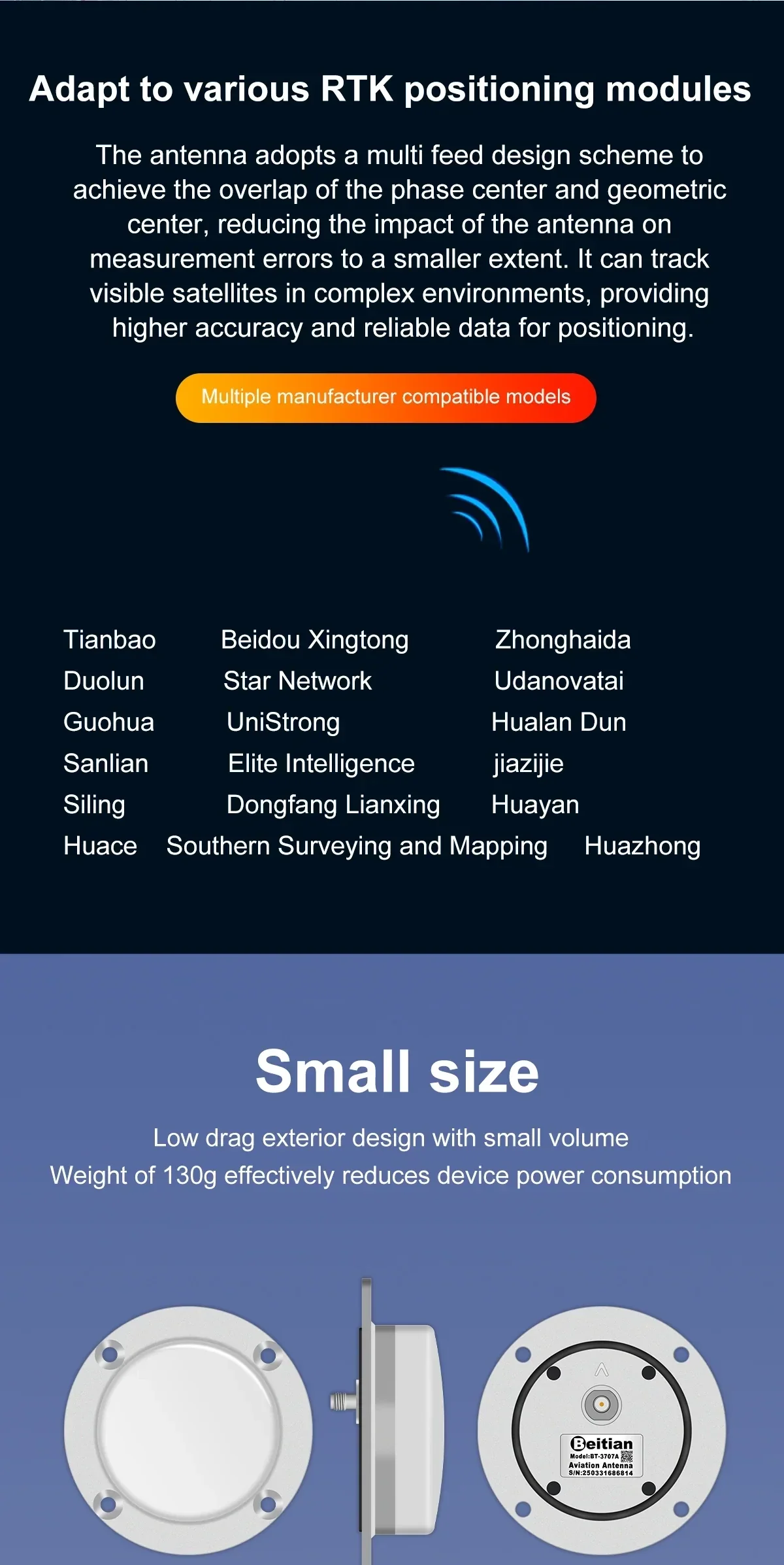

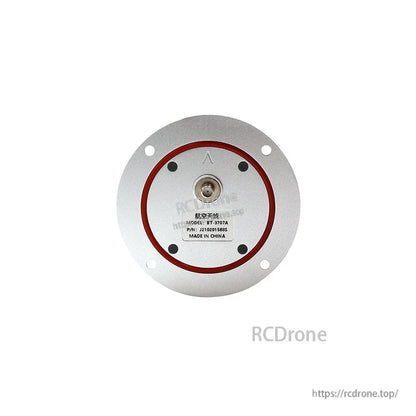

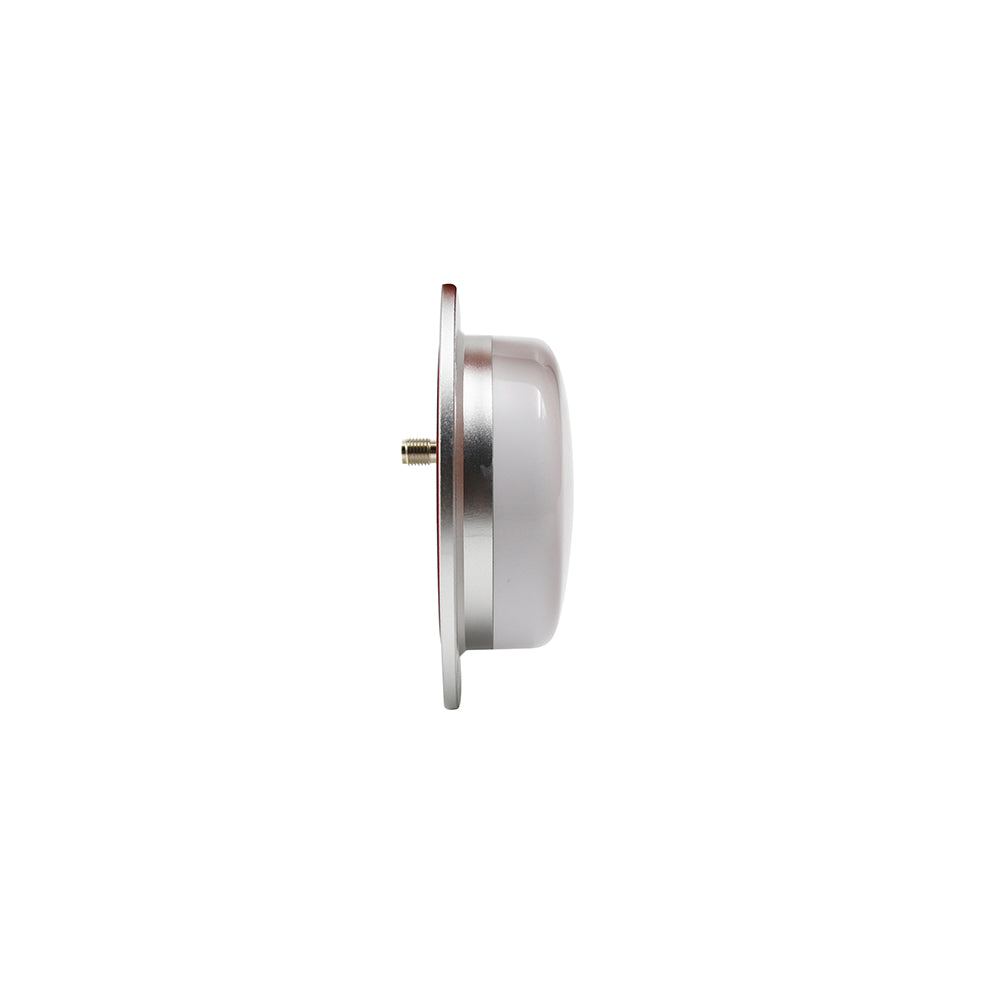

بدنه کمارتفاع 90×25.5 میلیمتر و رابط SMA-K ادغام را در UGVها، UAVها و رباتهای دریایی ساده میکند.
طراحی شده برای موقعیتیابی، ردیابی و کنترل در UAVها، کشتیهای بدون سرنشین، ماشینآلات کشاورزی و وسایل نقلیه خودران.

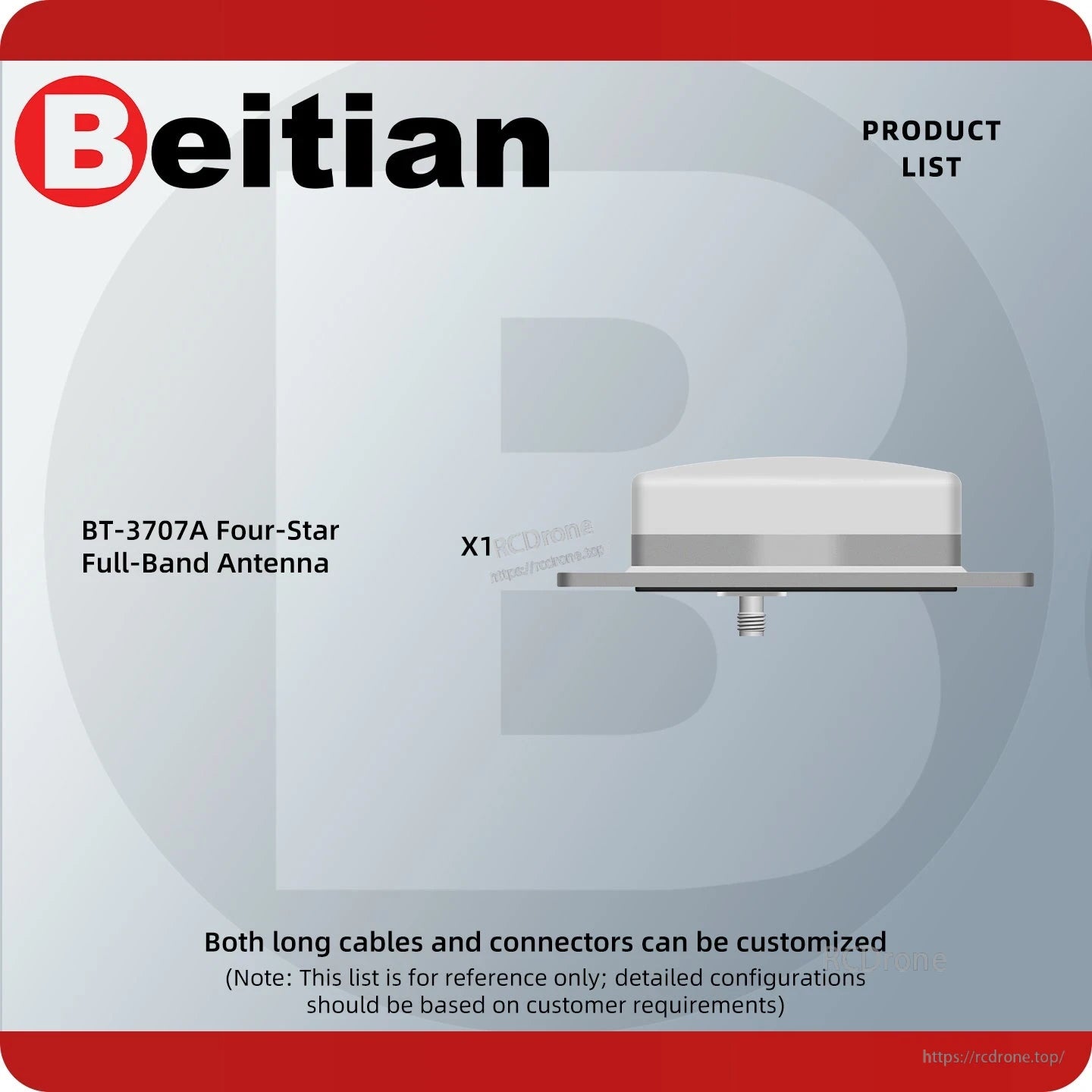

در جعبه: آنتن GNSS BT-3707A (1 عدد).
