آنتن GNSS بیتین BT-4520 با IPEX، GPS L1، گلوناس L1، گالیله E1 و BDS B1 مناسب برای ناوبری ربات
آنتن GNSS بیتین BT-4520 با IPEX، GPS L1، گلوناس L1، گالیله E1 و BDS B1 مناسب برای ناوبری ربات
Beitian
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی

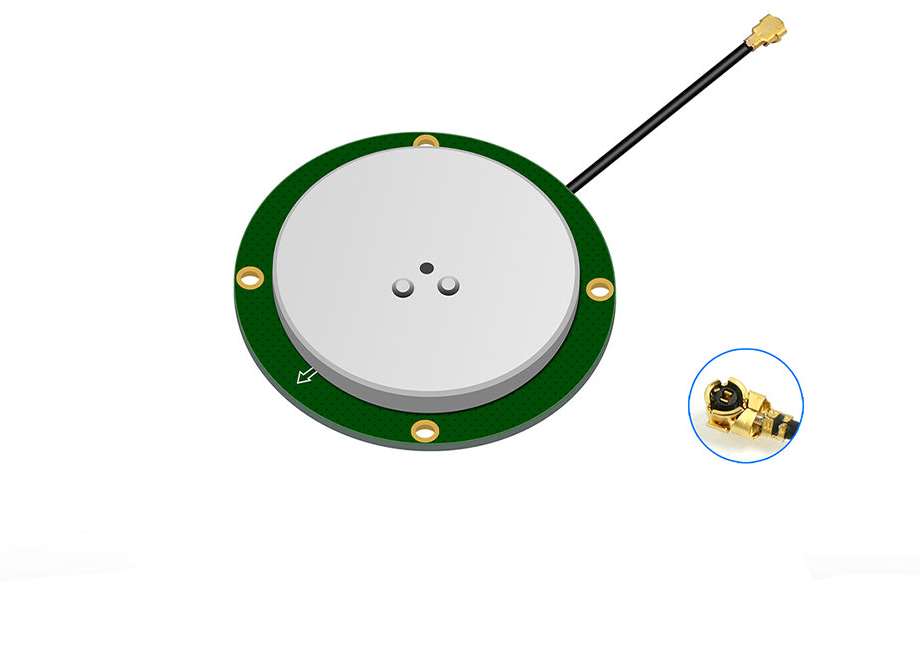

آنتن GNSS Beitian BT-4520 برای ناوبری و موقعیتیابی طراحی شده است و برای ناوبری رباتهای صنعتی و سایر تجهیزات مجهز به GNSS مناسب است. این آنتن از BDS B1، GPS L1، GLONASS L1 و GALILEO E1 پشتیبانی میکند و از رابط IPEX با کابل RG1.13 (5 سانتیمتر) استفاده میکند.
این لیست همچنین به گزینههای مدل آنتن GPS Beitian سری 4520 اشاره دارد، از جمله BT-4520 و BT-3220.
ویژگیهای کلیدی
- دریافت چهار سیستم، فرکانس تک: BDS B1 / GPS L1 / GLONASS L1 / GALILEO E1 (BT-4520)
- قطبش: RHCP (قطبش دایرهای راستدست)
- زاویه پوشش صفحه افقی: 360°
- VSWR پایین: <2
- فرم فاکتور آنتن جمع و جور با کانکتور IPEX و کابل RG1.13
- گزینههای سفارشیسازی کانکتور و کابل در دسترس است (انواع مختلف کانکتور نشان داده شده است)
برای سفارشیسازی یا کمک در انتخاب کانکتور/کابل، با [email protected] or تماس بگیرید https://rcdrone.top/.

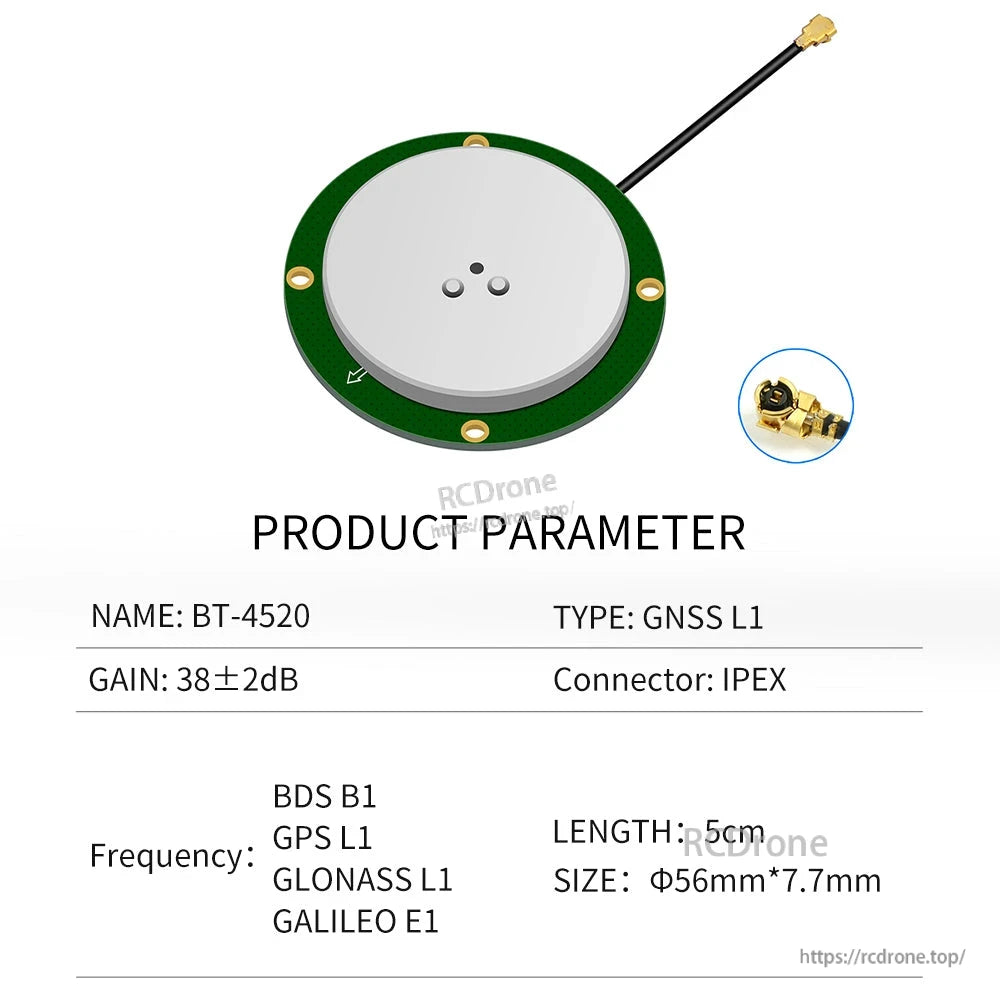

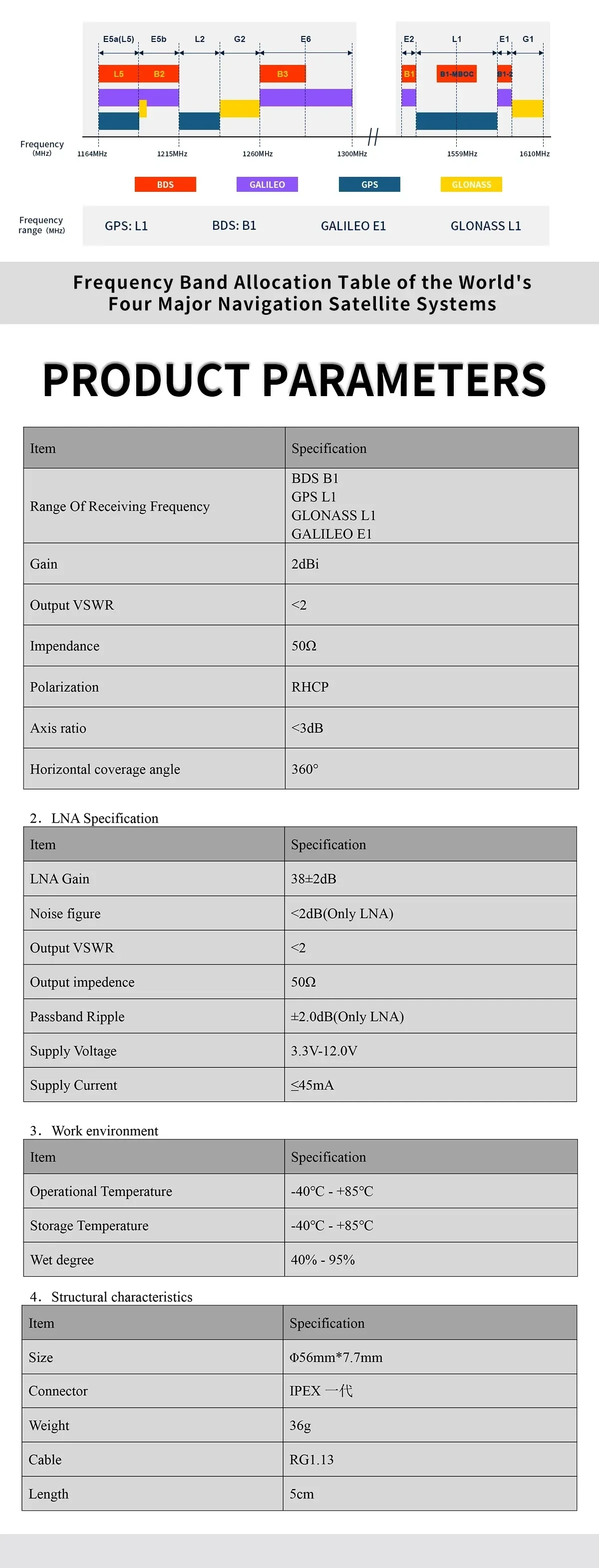

مشخصات

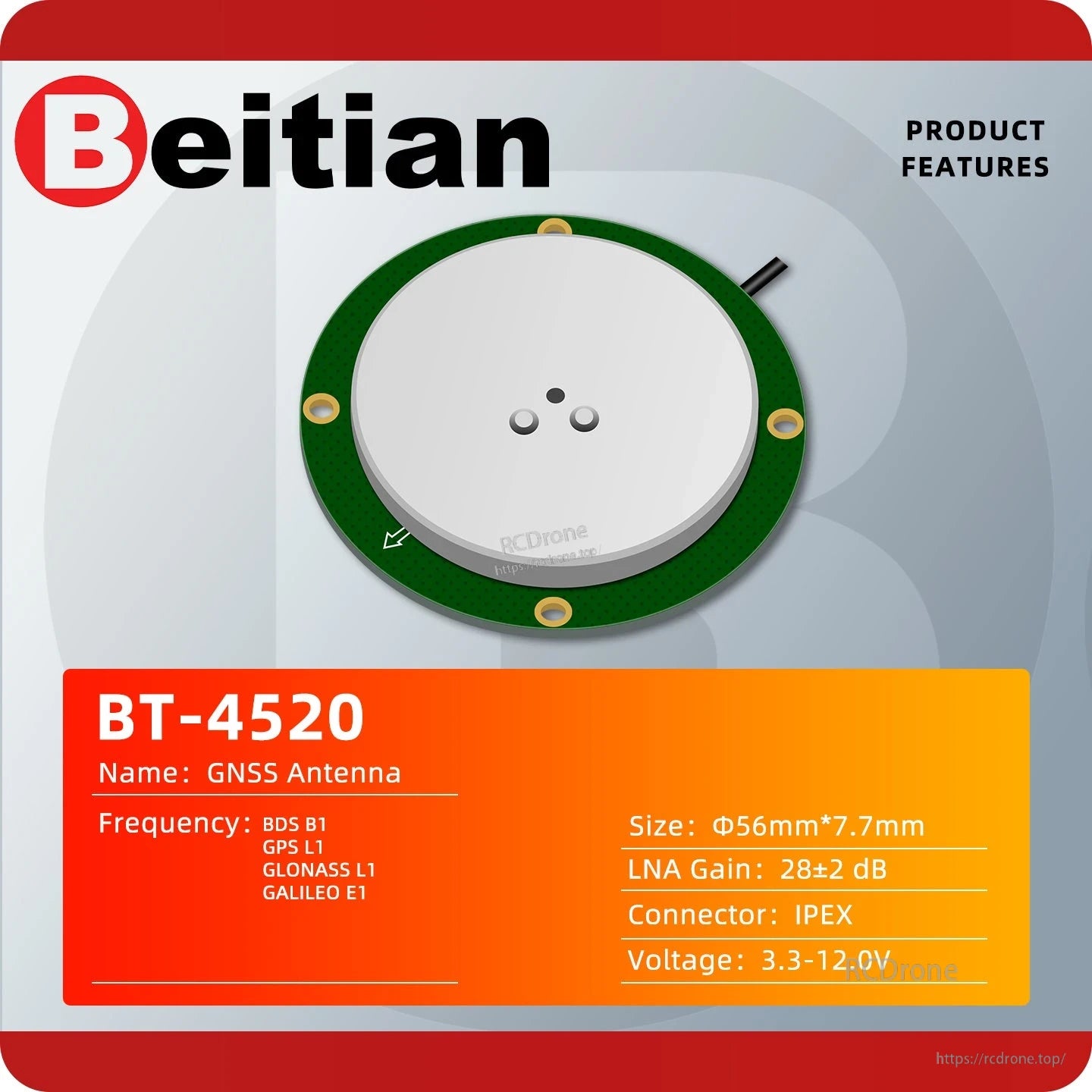

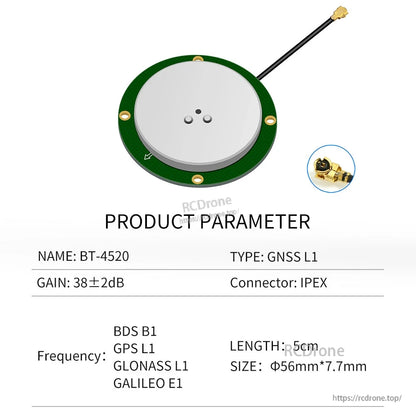

BT-4520 (آنتن GNSS)
| مدل محصول | BT-4520 |
| دامنه فرکانس دریافت / حالت کاری | BDS B1; GPS L1; GLONASS L1; GALILEO E1 |
| تقویت | 2 dBi |
| خروجی VSWR | <2 |
| امپدانس | 50Ω |
| قطبش | RHCP |
| نسبت محور / نسبت محوری آنتن | <3 dB |
| زاویه پوشش افقی | 360° |
| تقویت LNA | 38±2 dB |
| نسبت نویز | <2 dB (فقط LNA) |
| امپدانس خروجی (LNA) | 50Ω |
| نوسان باند عبوری (LNA) | ±2.0 dB (فقط LNA) |
| ولتاژ تأمین | 3.3V-12.0V |
| جریان تأمین | ≤45 mA |
| اندازه آنتن | Φ56 mm * 7.7 mm |
| وزن | 36 g |
| فرم رابط / کانکتور | IPEX |
| کابل | RG1.13 |
| طول کابل | 5 cm |
| دمای عملیاتی | -40°C تا +85°C |
| دمای ذخیرهسازی | -40°C تا +85°C |
| درجه رطوبت | 40% - 95% |

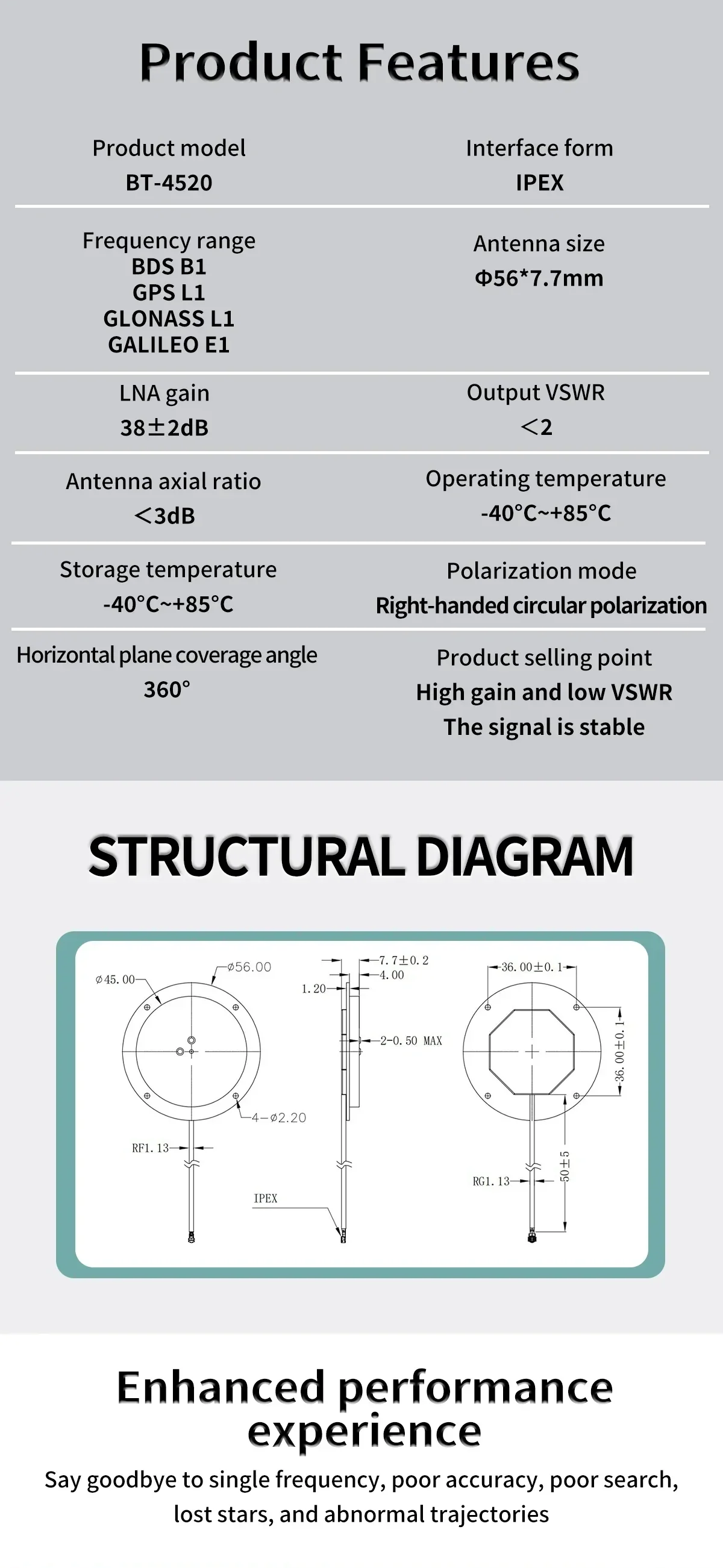

BT-4520 (نقشههای مکانیکی نشان داده شده است)
| قطر خارجی | Ø56.00 |
| قطر دایره داخلی | Ø45.00 |
| سوراخهای نصب | 4-Ø2.20 |
| ضخامت | 7.7±0.2 |
| طول کابل (نقشه) | 50±5 |

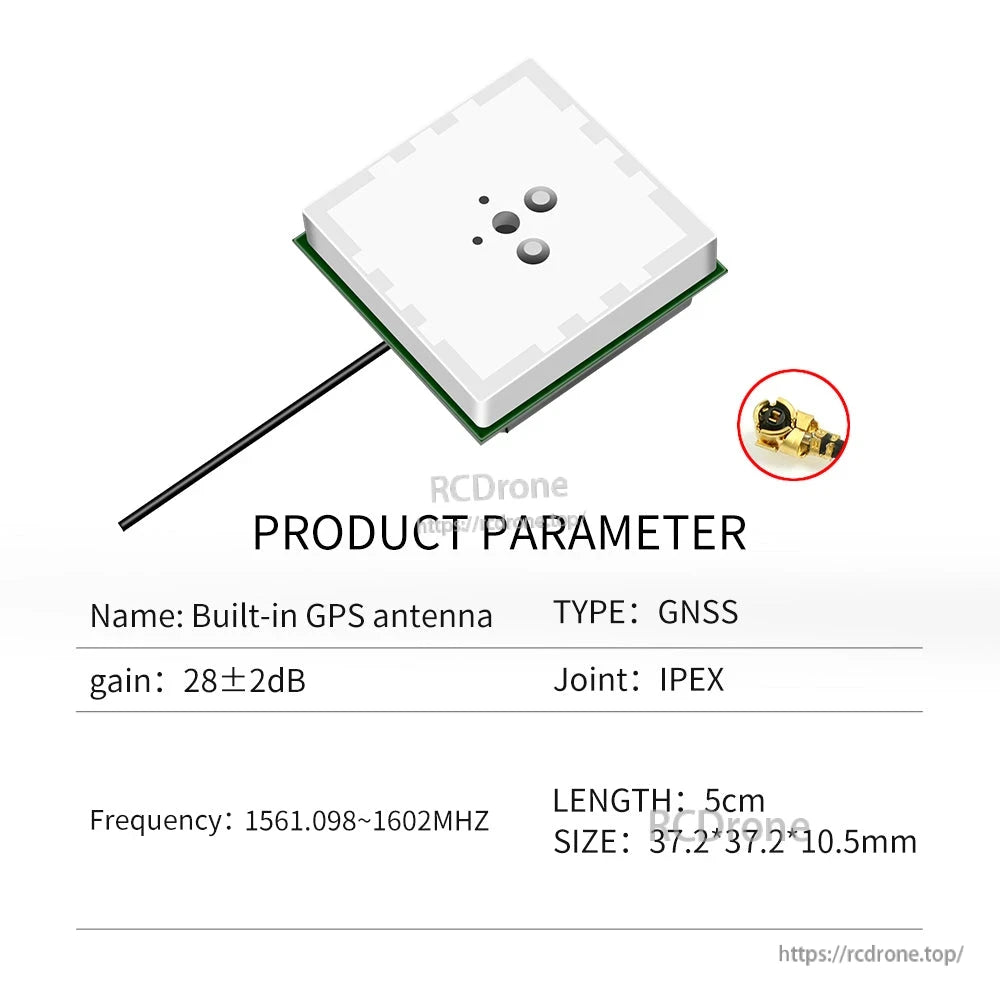

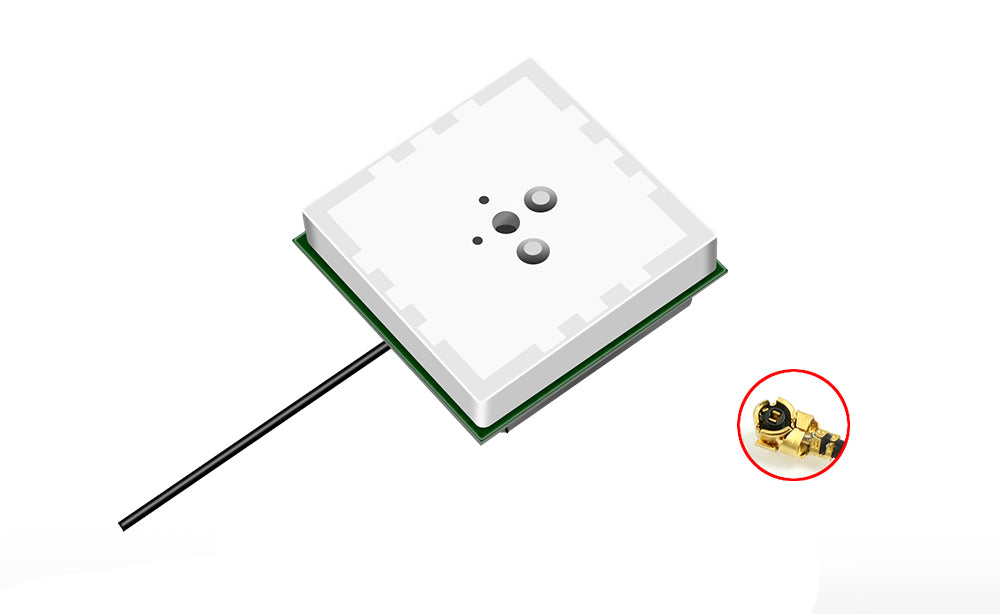

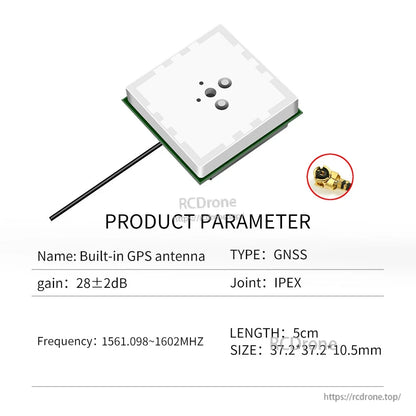

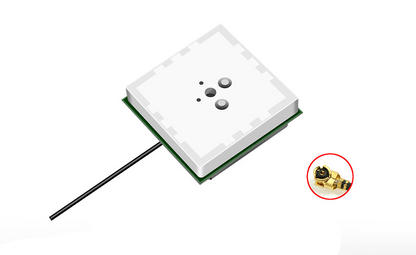

BT-3220 (مدل جایگزین مرجع)
| مدل | BT-3220 |
| حالت کاری | 1561.098~1602 MHz |
| تقویت LNA | 28±2 dB |
| نسبت سیگنال به نویز | <2 dB (فقط LNA) |
| خروجی VSWR | <2.0 |
| امپدانس خروجی | 50Ω |
| ولتاژ تأمین | 3.0V-5.0V |
| جریان تأمین | ≤20 mA |
| اندازه | 37.2 * 37.2 * 10.5 میلیمتر |
| وزن | 46 گرم |
| کانکتور | IPEX |
| دمای عملیاتی | -40°C تا +80°C |
| دمای ذخیرهسازی | -40°C تا +85°C |
| درجه رطوبت | 40%~95% |
| کابل | RG1.13 |
| طول | 5 سانتیمتر |

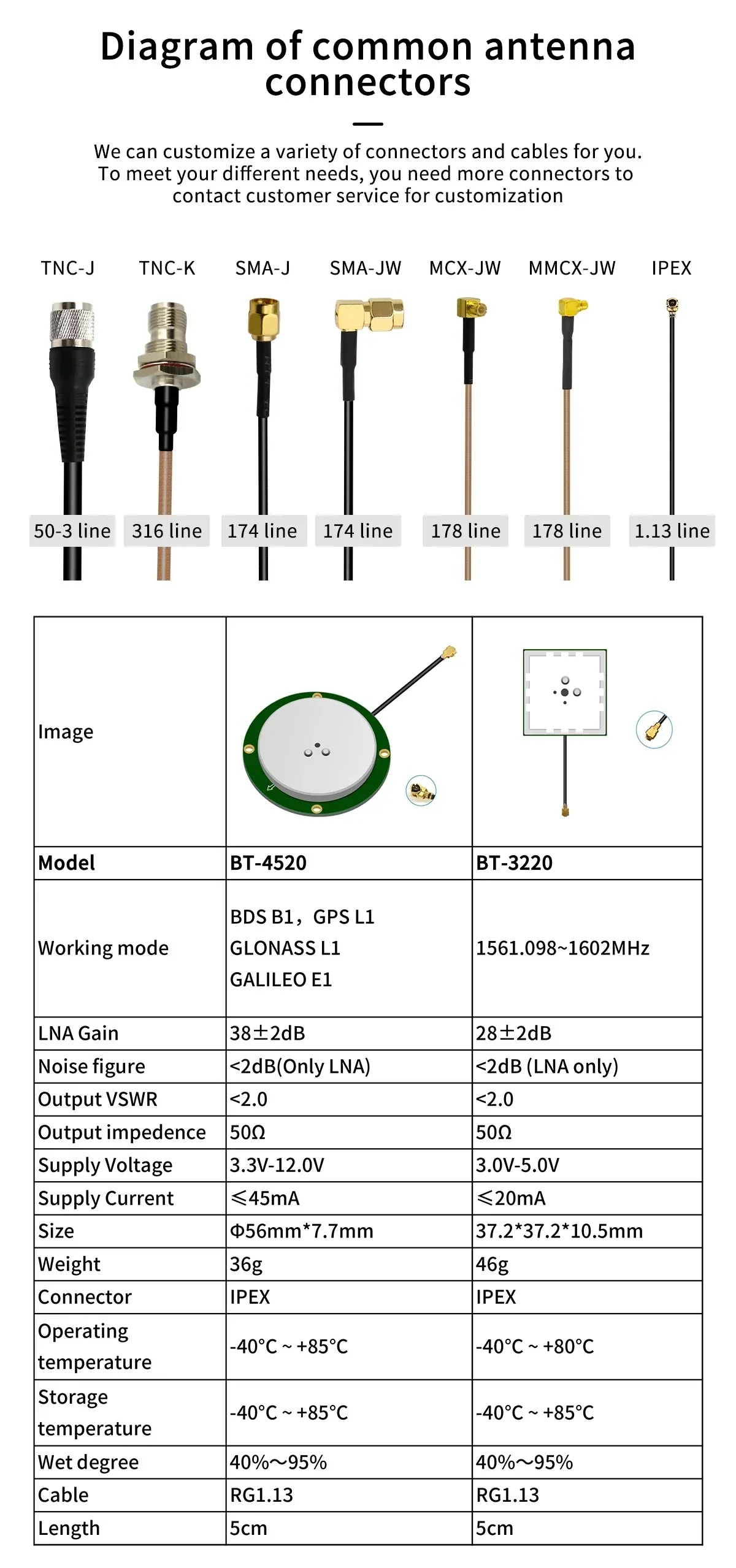

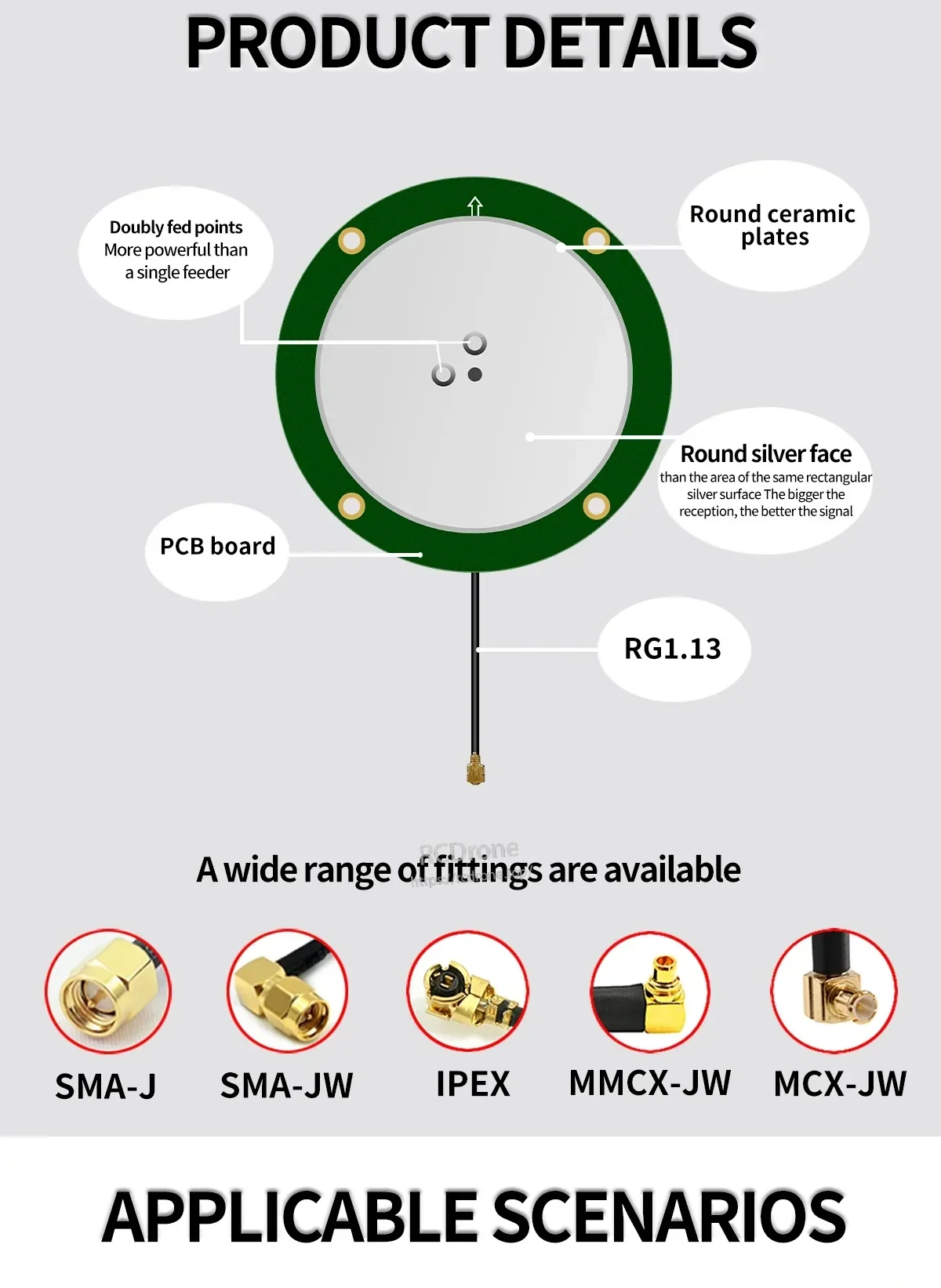

گزینههای کانکتور / کابل نشان داده شده
| TNC-J | 50-3 خط |
| TNC-K | 316 خط |
| SMA-J | 174 خط |
| SMA-JW | 174 خط |
| MCX-JW | 178 خط |
| MMCX-JW | 178 خط |
| IPEX | 1.۱۳ خط |
مدل / یادداشتهای جایگزینی
- مراجع جایگزینی BT-4520 (IPEX): BXW-4520F (MCX-JW)، BMW-4520F (MMCX-JW)، BAW-4520F (SMA-JW)، BA-4520F (SMA-J)
- مرجع جایگزینی BT-3220: BT-T032
کاربردها
- سیستمهای ناوبری و موقعیتیابی رباتهای صنعتی
- هواپیماهای بدون سرنشین (UAVs)
- ابزارهای اندازهگیری (e.g. ، متر مساحت)
- چراغهای راهنمایی و سایر تجهیزات زیرساختی مجهز به GNSS
- خودروهای برقی و دستگاههای ناوبری وسایل نقلیه
- دوربینهای داشبوردی
- دستگاههای ردیابی مجهز به GNSS
محتویات شامل

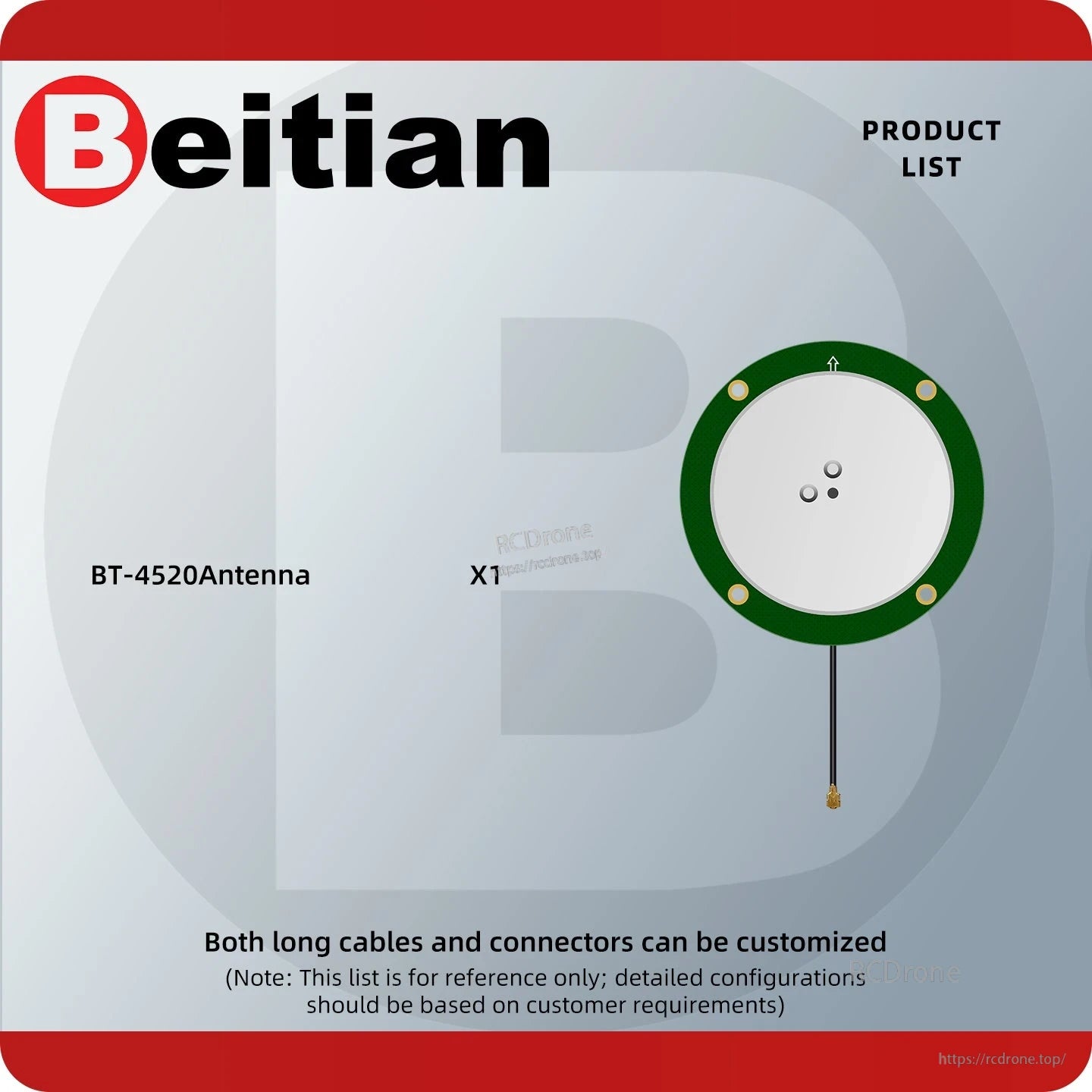

- ۱ × آنتن GNSS (مدل/نوع انتخابی)
جزئیات
گزینههای متعددی از کانکتورها و کابلها برای سری BT-4520 در دسترس است تا با رابطهای مختلف گیرنده GNSS مطابقت داشته باشد.
BT-4520 از BDS B1، GPS L1، GLONASS L1 و Galileo E1 در یک فرم فشرده برای موقعیتیابی پایدار پشتیبانی میکند.
ولتاژ تأمین وسیع و مصرف جریان پایین، ادغام را در رباتها، UAVها و تجهیزات GNSS جاسازی شده آسانتر میکند.
طراحی پچ RHCP با پیکتایل RG1.13 و یک کانکتور IPEX به حفظ نصب فشرده در حالی که کیفیت سیگنال را حفظ میکند، کمک میکند.
موارد استفاده رایج شامل ابزارهای اندازهگیری، دوربینهای داشبورد، پهپادها و سیستمهای زمانبندی یا مکانیابی سیگنال ترافیک است.
