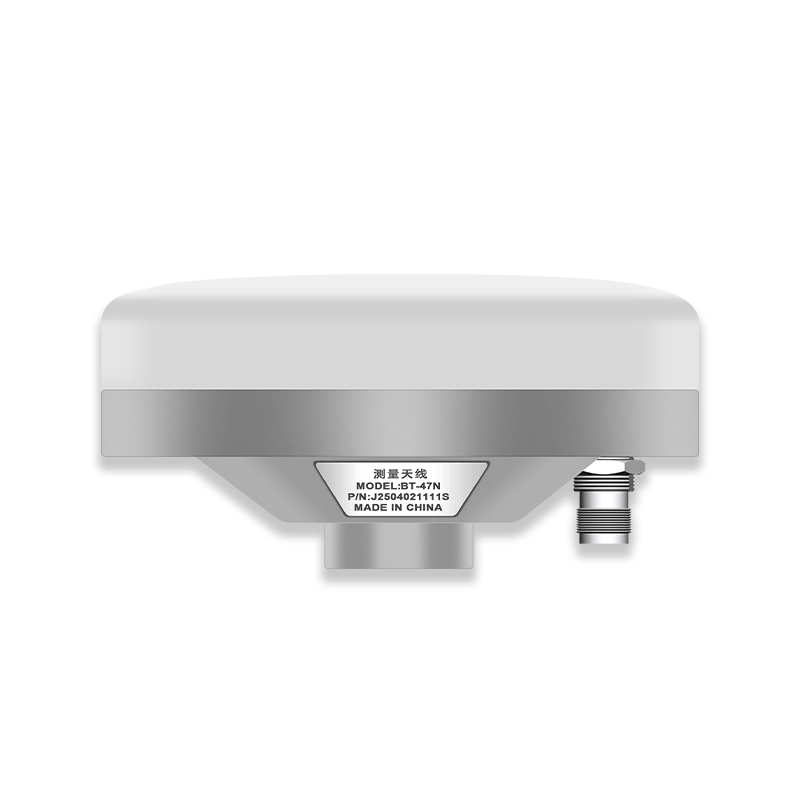

آنتن نقشهبرداری GNSS چندفرکانسه Beitian BT-47N 3.3-12V RTK با پشتیبانی GPS/GLONASS/BDS/Galileo و کانکتور TNC-K
آنتن نقشهبرداری GNSS چندفرکانسه Beitian BT-47N 3.3-12V RTK با پشتیبانی GPS/GLONASS/BDS/Galileo و کانکتور TNC-K
Beitian
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی

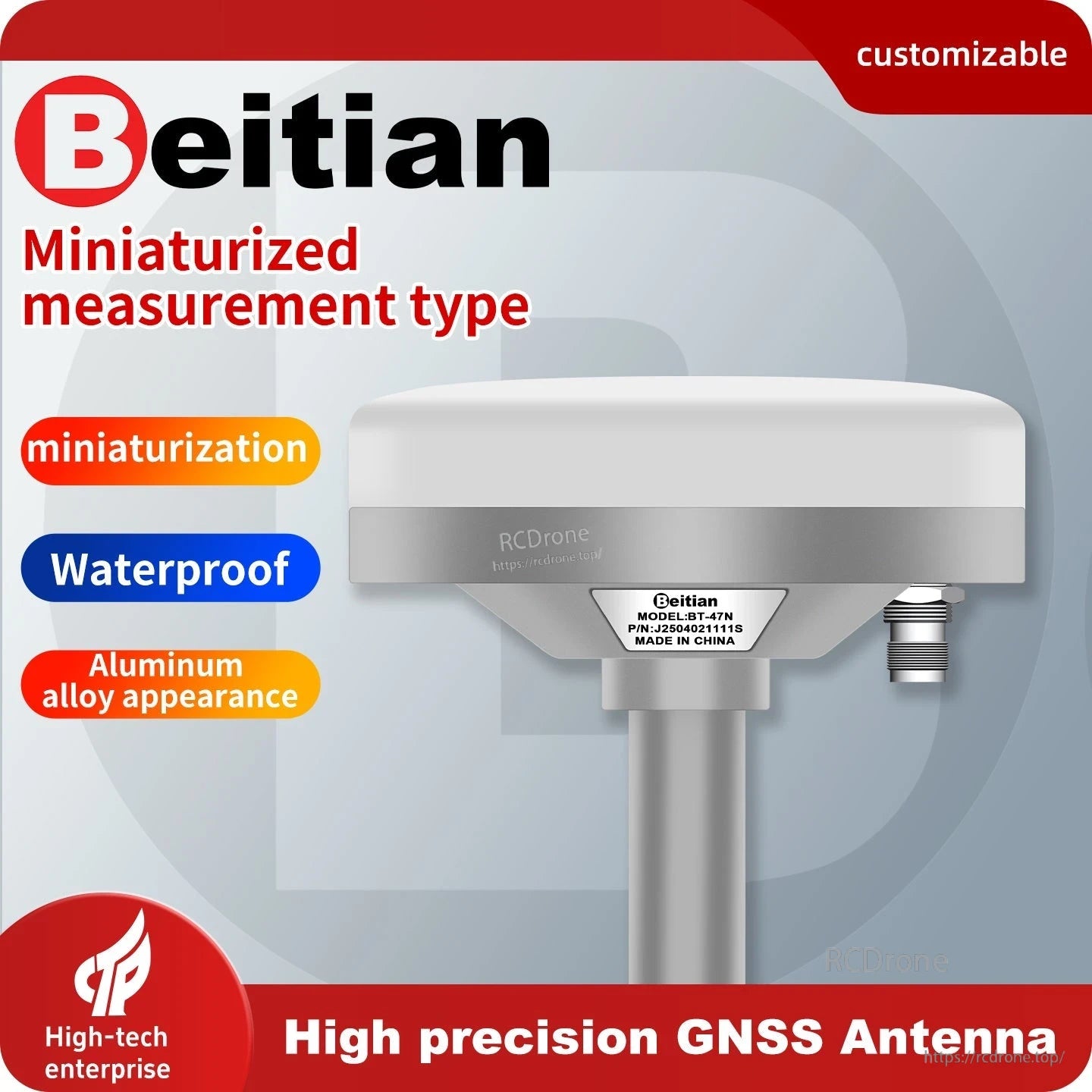

آنتن اندازهگیری/نقشهبرداری GNSS چندفرکانسه Beitian BT-47N برای استفاده با انواع گیرندههای ناوبری ماهوارهای طراحی شده است. این آنتن از سیگنالهای BDS، GPS، GLONASS و Galileo پشتیبانی میکند و برای کاربردهایی مانند نقشهبرداری ژئودتیک و نقشهبرداری، نقشهبرداری آبراهها، کشاورزی دقیق و نقشهبرداری دریایی/اقیانوسشناسی مشخص شده است.
ویژگیهای کلیدی
- دریافت سیگنالهای GNSS چندسیستمی و چندفرکانسه: BDS B1/B2/B3، GPS L1/L2، GLONASS L1/L2، GALILEO E1/E5b
- ولتاژ عملیاتی: 3.3-12.0 V
- نسبت نویز پایین: ≤ 2 dB
- VSWR پایین: ≤ 2 (همچنین به عنوان VSWR ورودی ≤ 2 ذکر شده است.0)
- قطبش دایرهای راستگرد (RHCP)
- رتبهبندی ضد آب IP67
- نصب مکانیکی: 5/8"-11 UNC، عمق رزوه 20 میلیمتر
- شامل یک شیر متعادلسازی فشار ضد آب

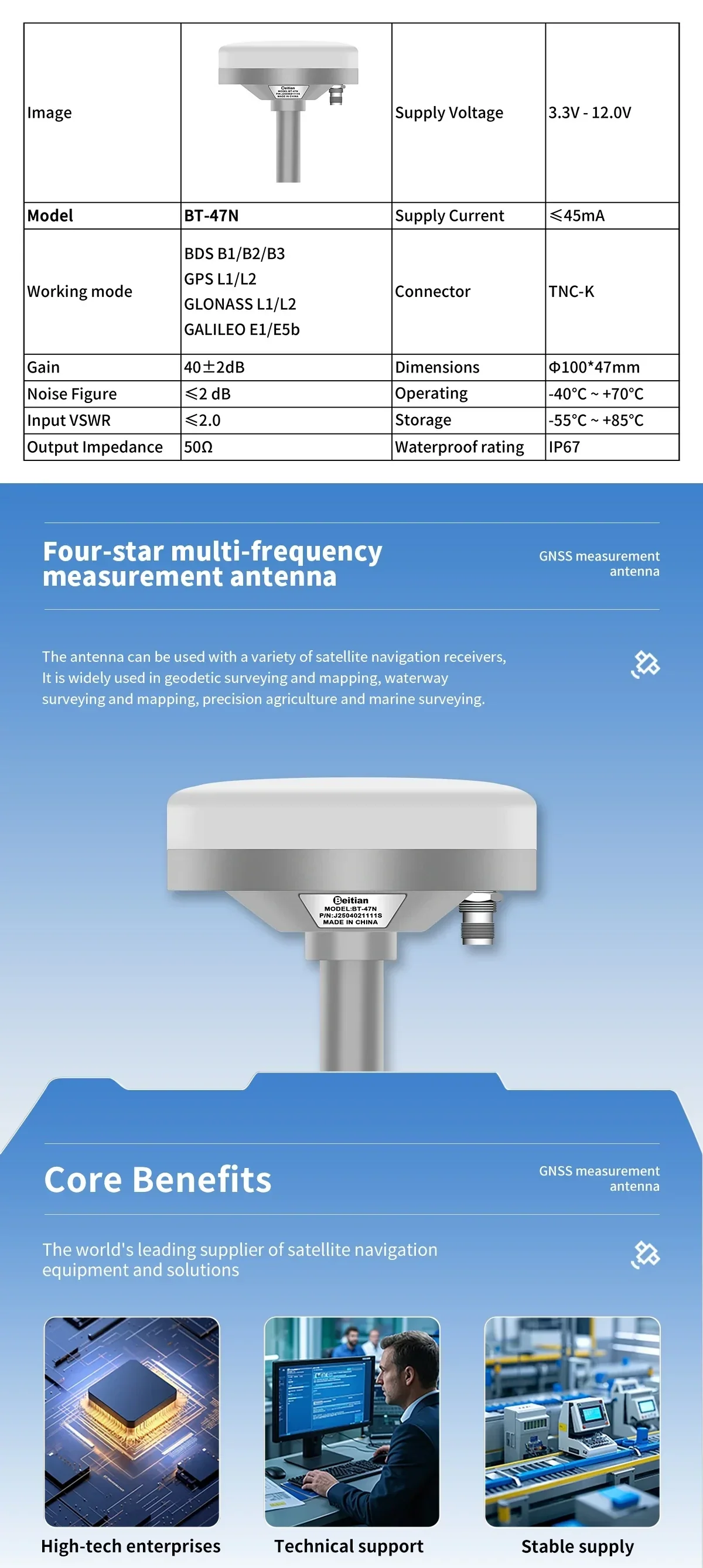

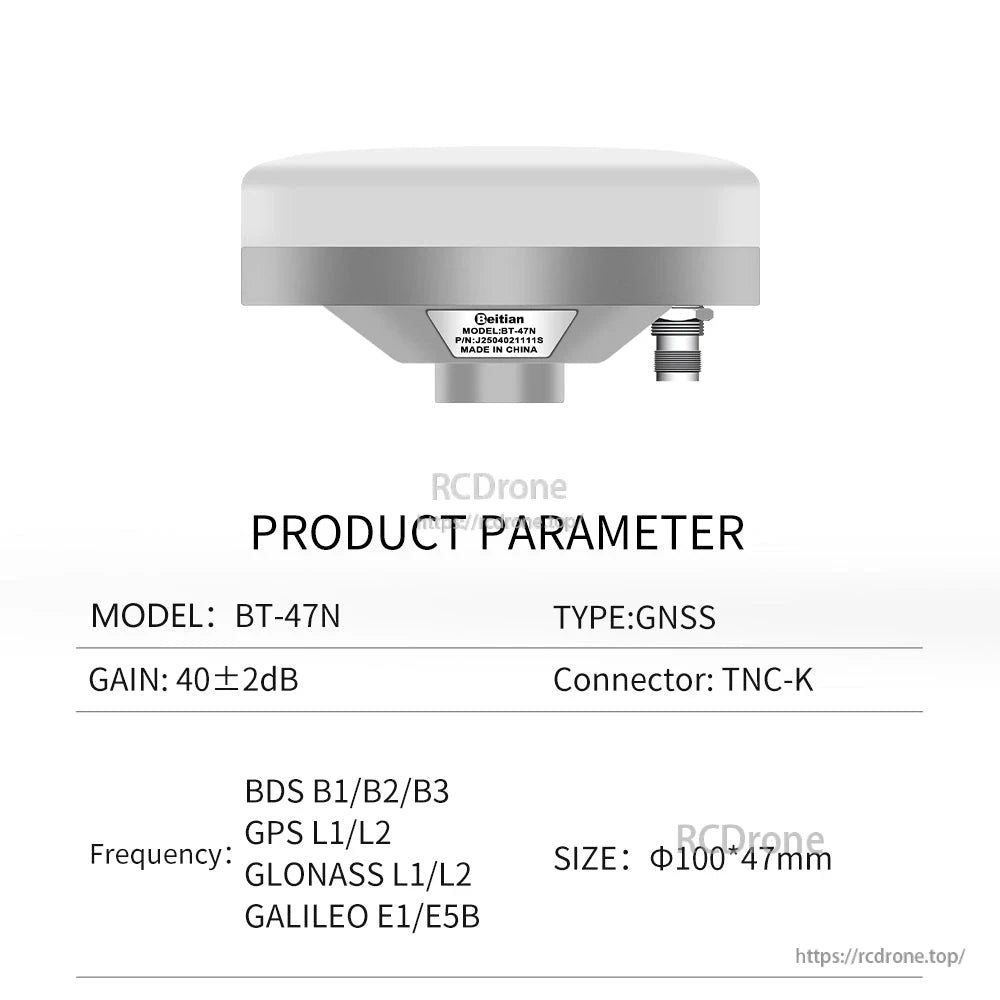

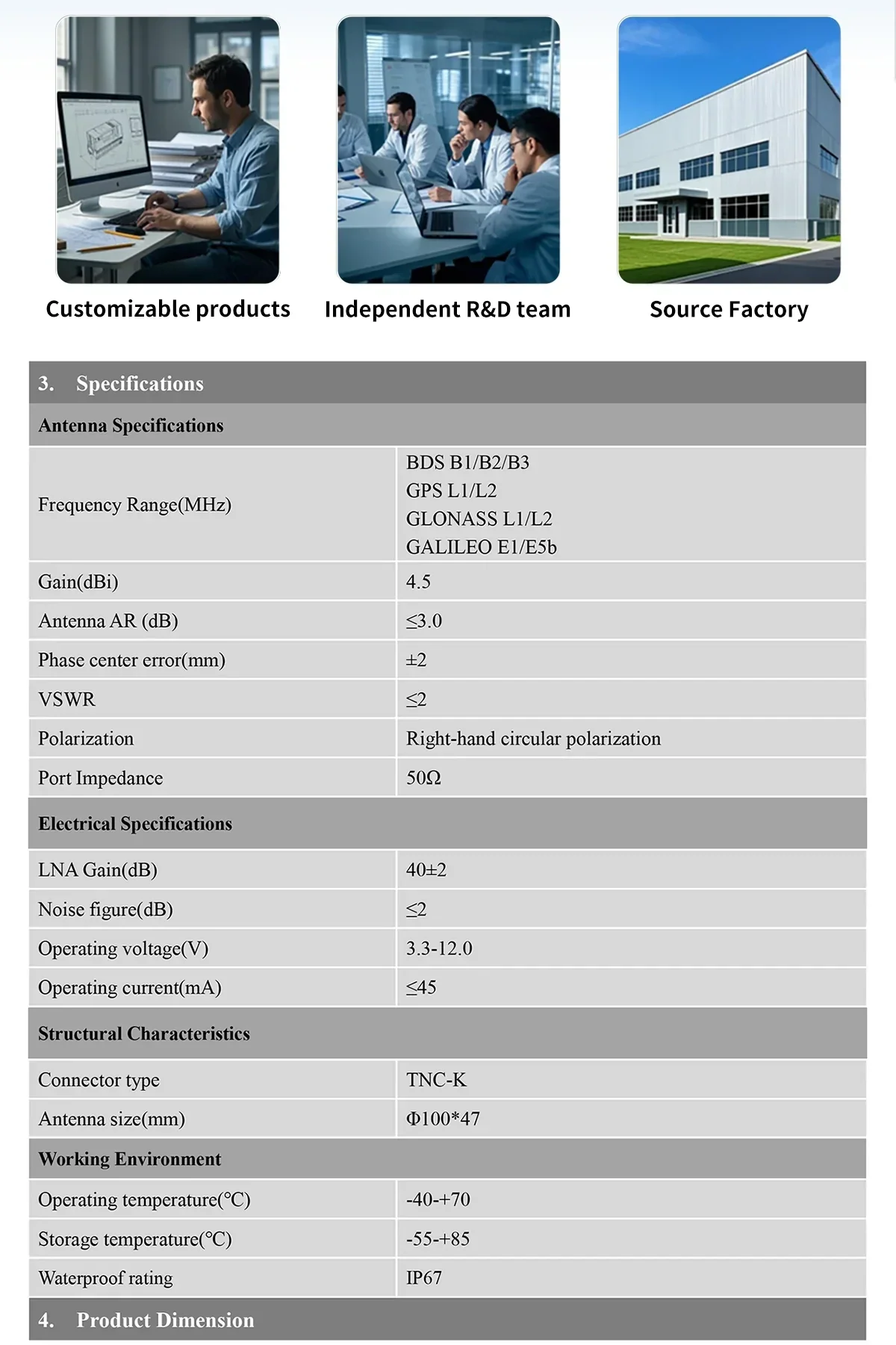

مشخصات
| مدل | BT-47N |
| GNSS / باندهای پشتیبانیشده | BDS B1/B2/B3; GPS L1/L2; GLONASS L1/L2; GALILEO E1/E5b |
| تقویت آنتن | 4.5 dBi |
| آنتن AR | ≤ 3.0 dB |
| خطای مرکز فاز | ± 2 میلیمتر |
| قطبش | قطبش دایرهای راستگرد |
| امپدانس پورت/خروجی | 50 اهم |
| VSWR | ≤ 2 |
| ولتاژ عملیاتی | 3.3-12.0 V |
| جریان عملیاتی/تأمین | ≤ 45 mA |
| تقویت LNA | 40 ± 2 dB |
| نسبت نویز | ≤ 2 dB |
| نوع کانکتور | TNC-K |
| اندازه آنتن | قطر 100 x 47 mm |
| دمای عملیاتی | -40 تا +70 C |
| دمای ذخیرهسازی | -55 تا +85 C |
| درجه آببندی | IP67 |
| رشته نصب | 5/8"-11 UNC، عمق رشته 20 mm |
| برچسب (طبق چاپ شده) | Beitian; مدل: BT-47N; شماره قطعه: J2504021111S; ساخت چین |

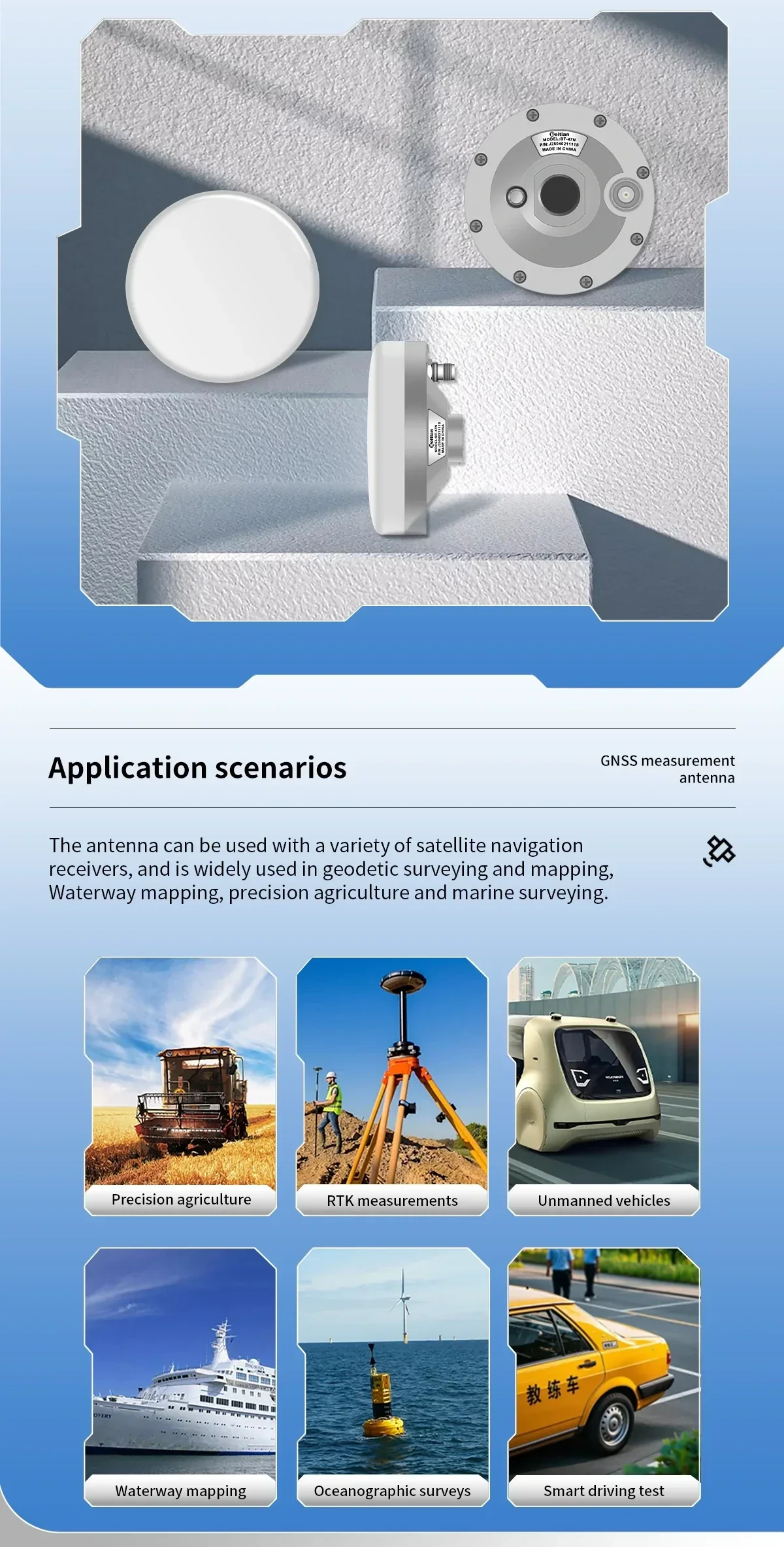

کاربردها
- نقشهبرداری و اندازهگیری ژئودتیک
- نقشهبرداری آبراه
- اندازهگیری RTK
- کشاورزی دقیق
- نظرسنجیهای دریایی/اقیانوسشناسی
- وسایل نقلیه بدون سرنشین
- آزمون رانندگی هوشمند
برای کمک در انتخاب محصول (تطبیق گزینههای اتصال/پایه) یا پشتیبانی از ادغام با گیرندههای GNSS، با [email protected] or تماس بگیرید یا به https://rcdrone.top/. مراجعه کنید.

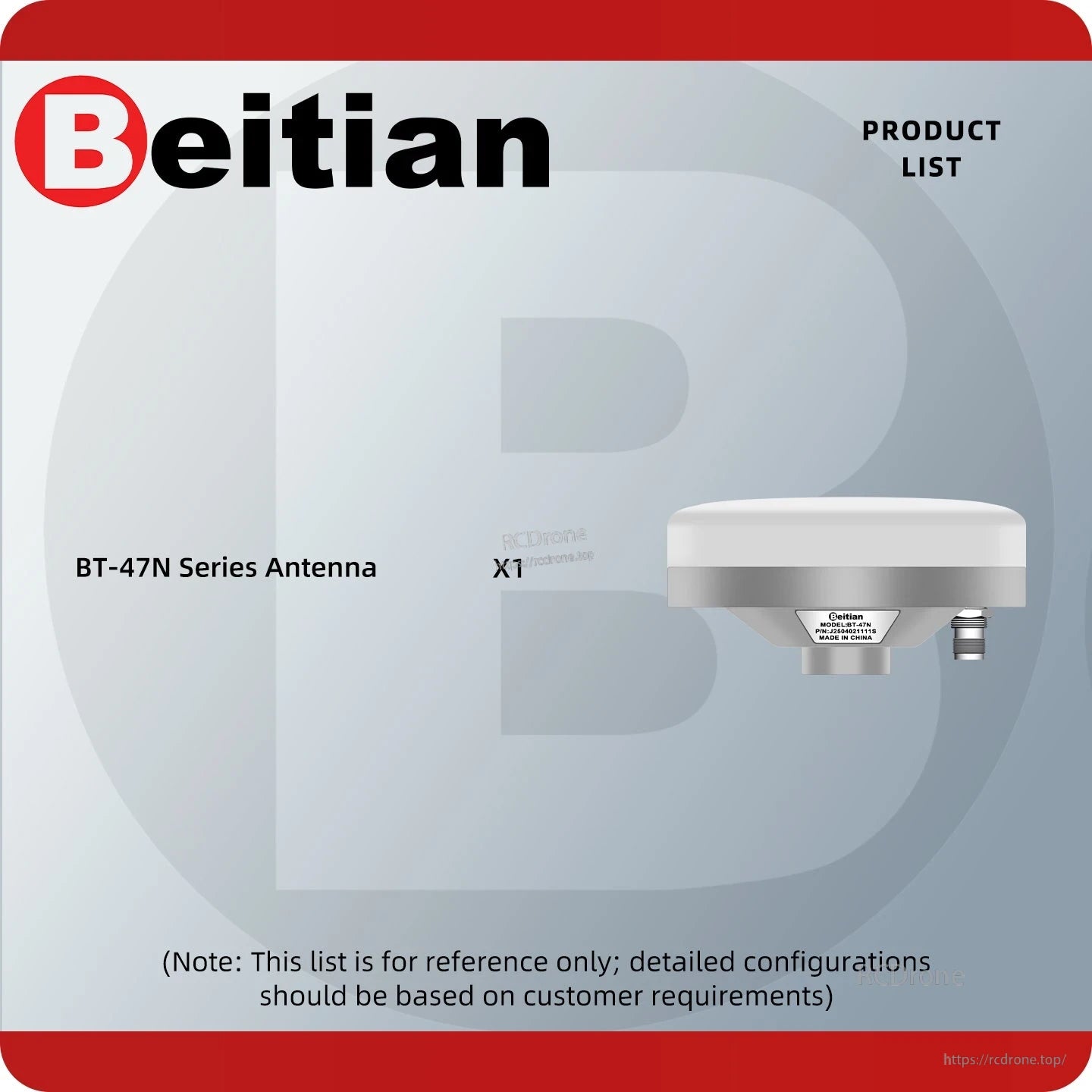

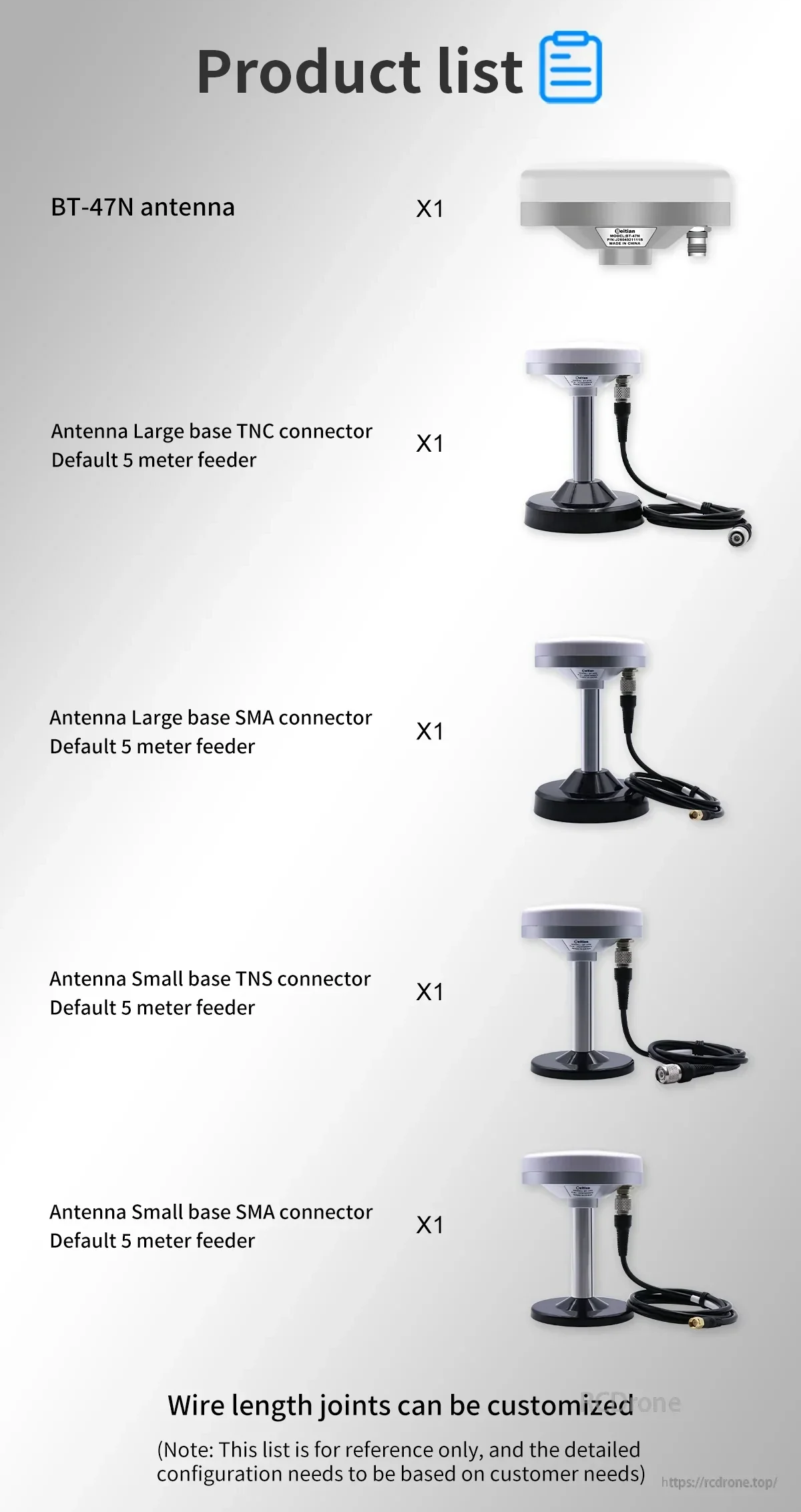

موارد شامل
موارد به گزینه انتخاب شده بستگی دارد. لیست محصولات نشان دهنده انواع بسته بندی زیر است (هر کدام به صورت x1 نمایش داده شده است):
- آنتن BT-47N
- آنتن با پایه بزرگ، کانکتور TNC، فیدر پیش فرض 5 متر
- آنتن با پایه بزرگ، کانکتور SMA، فیدر پیش فرض 5 متر
- آنتن با پایه کوچک، کانکتور TNS، فیدر پیش فرض 5 متر
- آنتن با پایه کوچک، کانکتور SMA، فیدر پیش فرض 5 متر
طول سیم اتصالات میتواند سفارشیسازی شود (پیکربندی به عنوان مرجع فقط و بر اساس نیازهای مشتری ذکر شده است).
گزینههای موجود (Shopify)

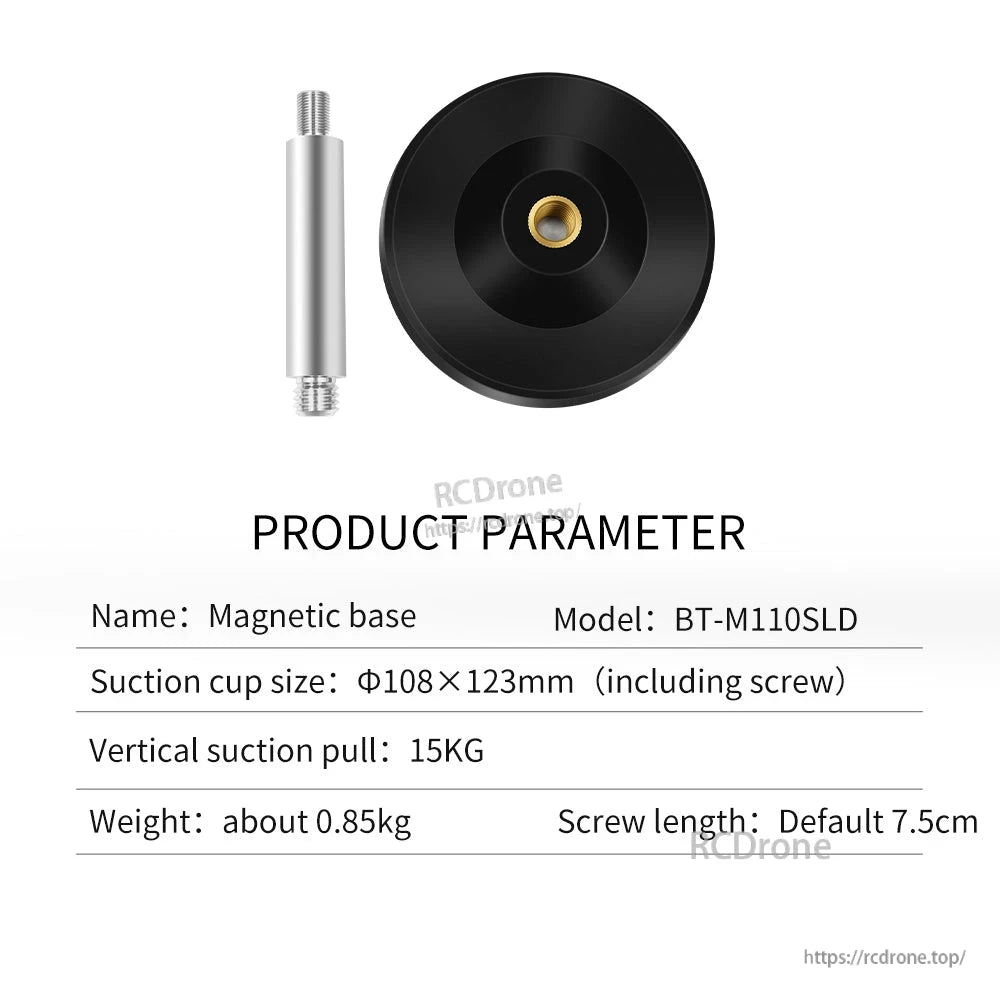

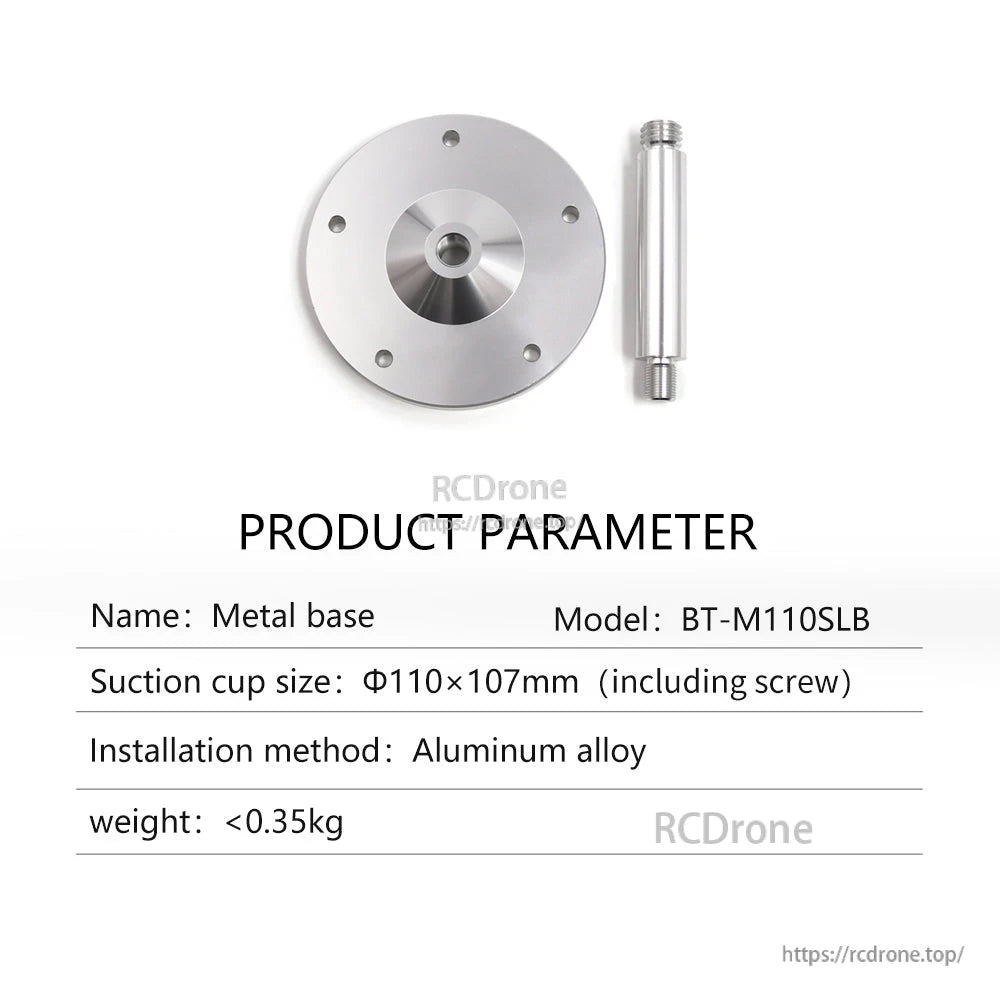

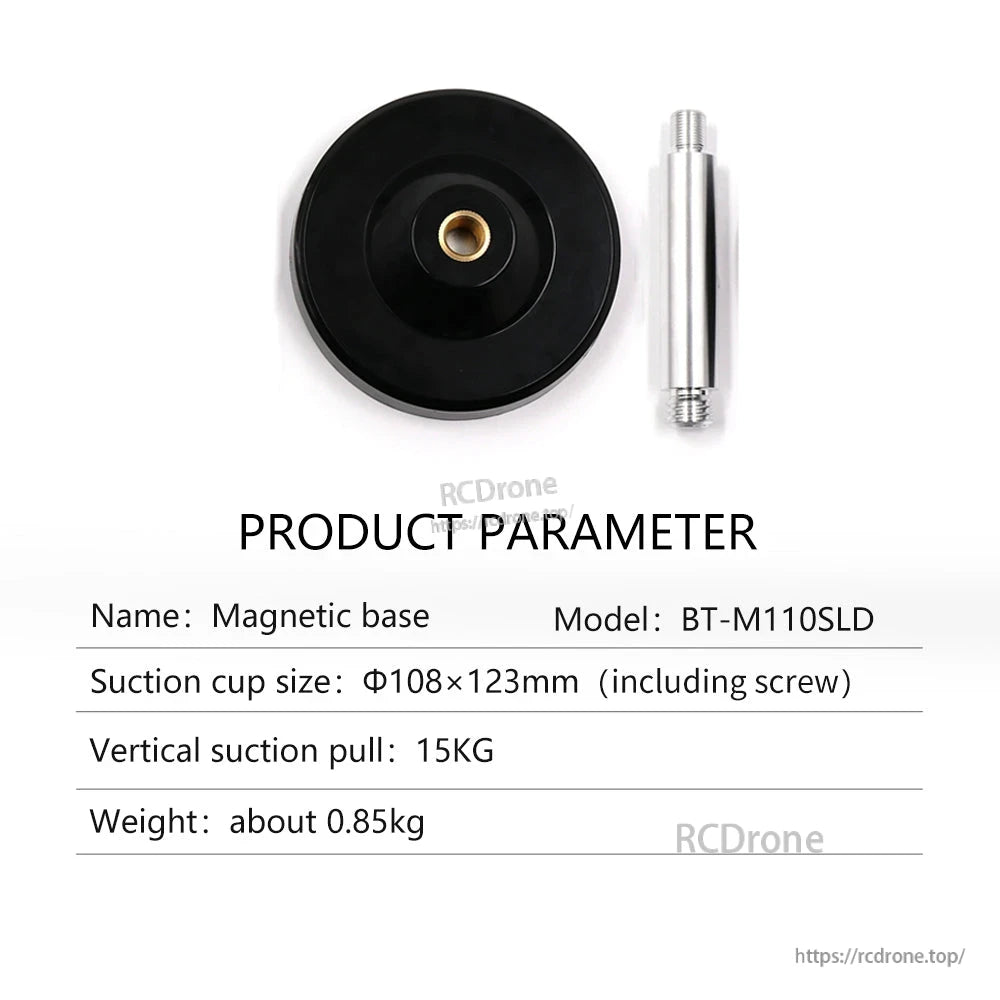

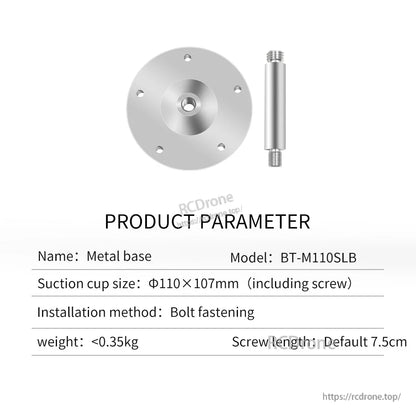

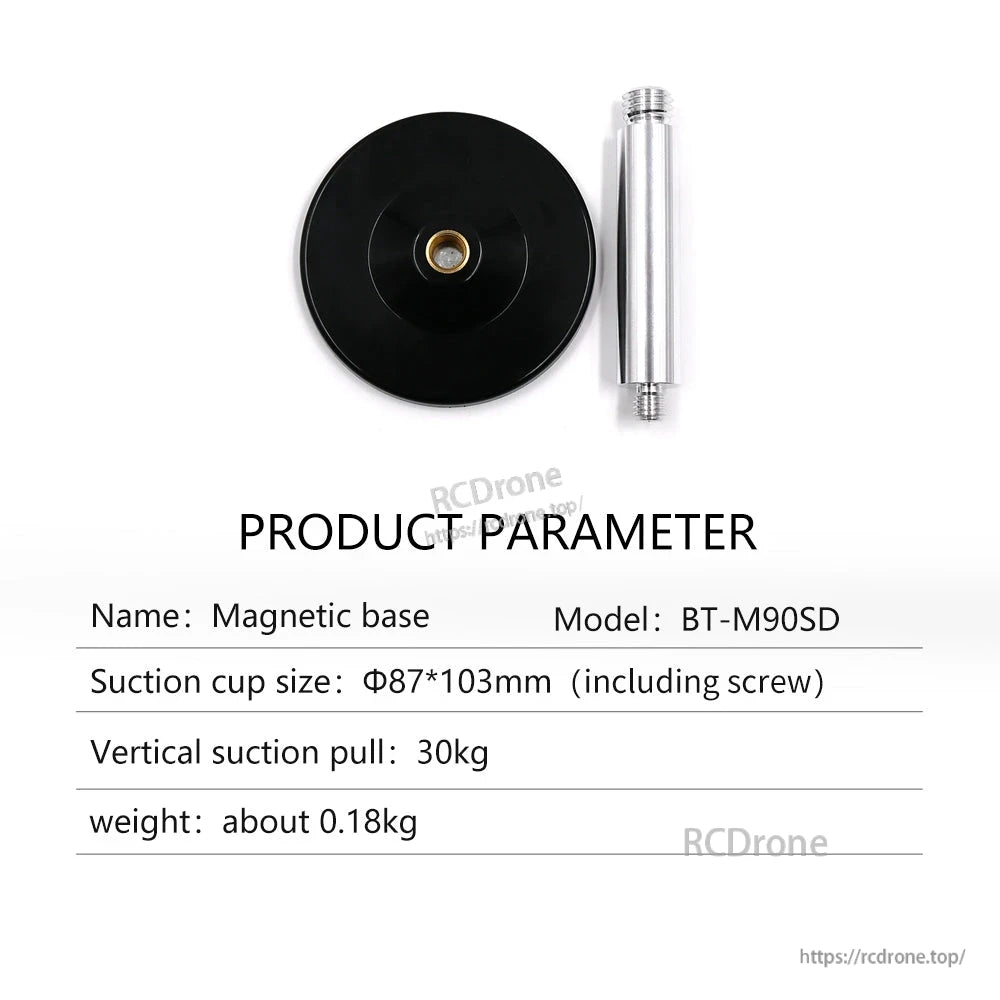

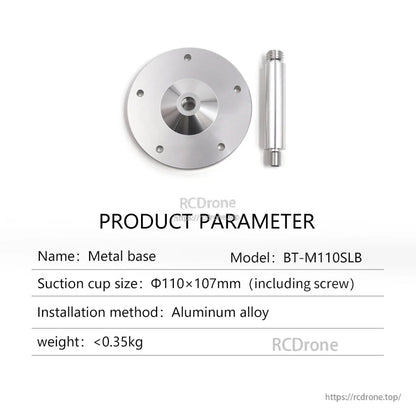

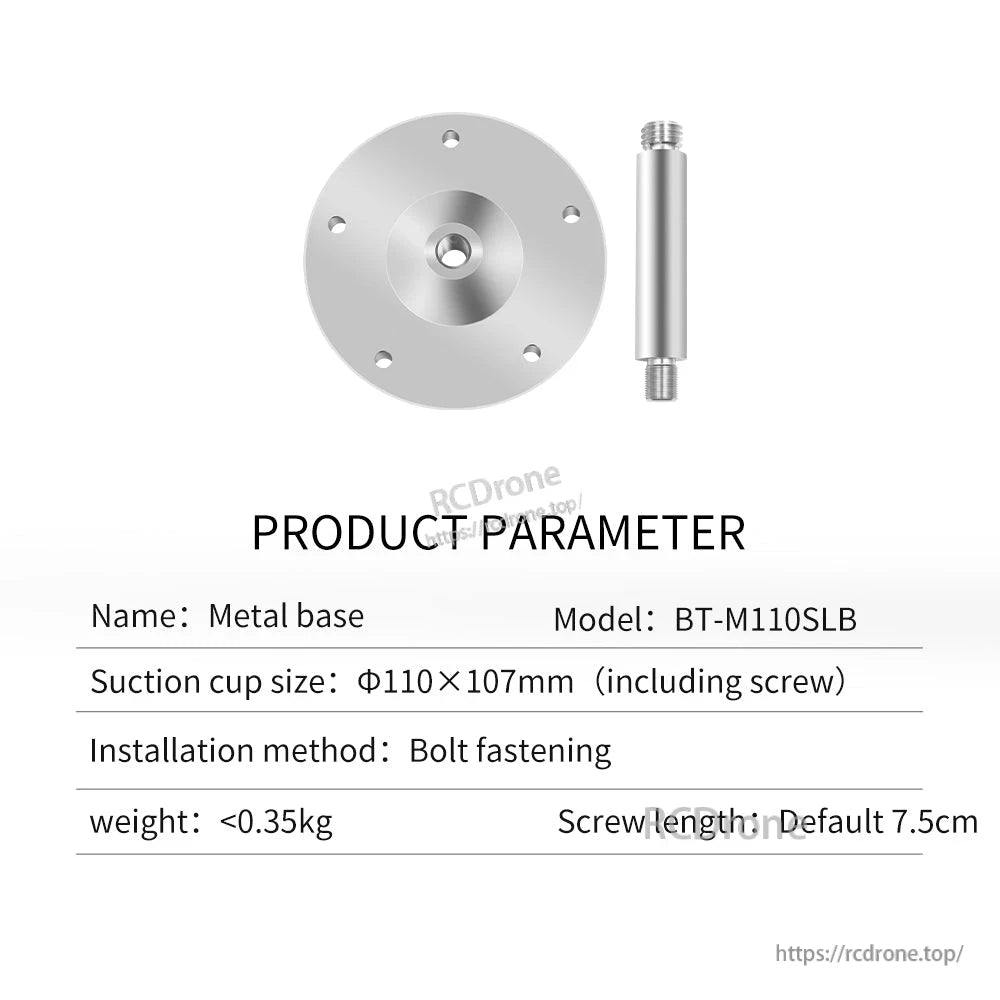

- مدل: BT-47N; BT-M110SLD-نصب مغناطیسی; BT-M110SLB-نصب فلزی; BT-M90SD

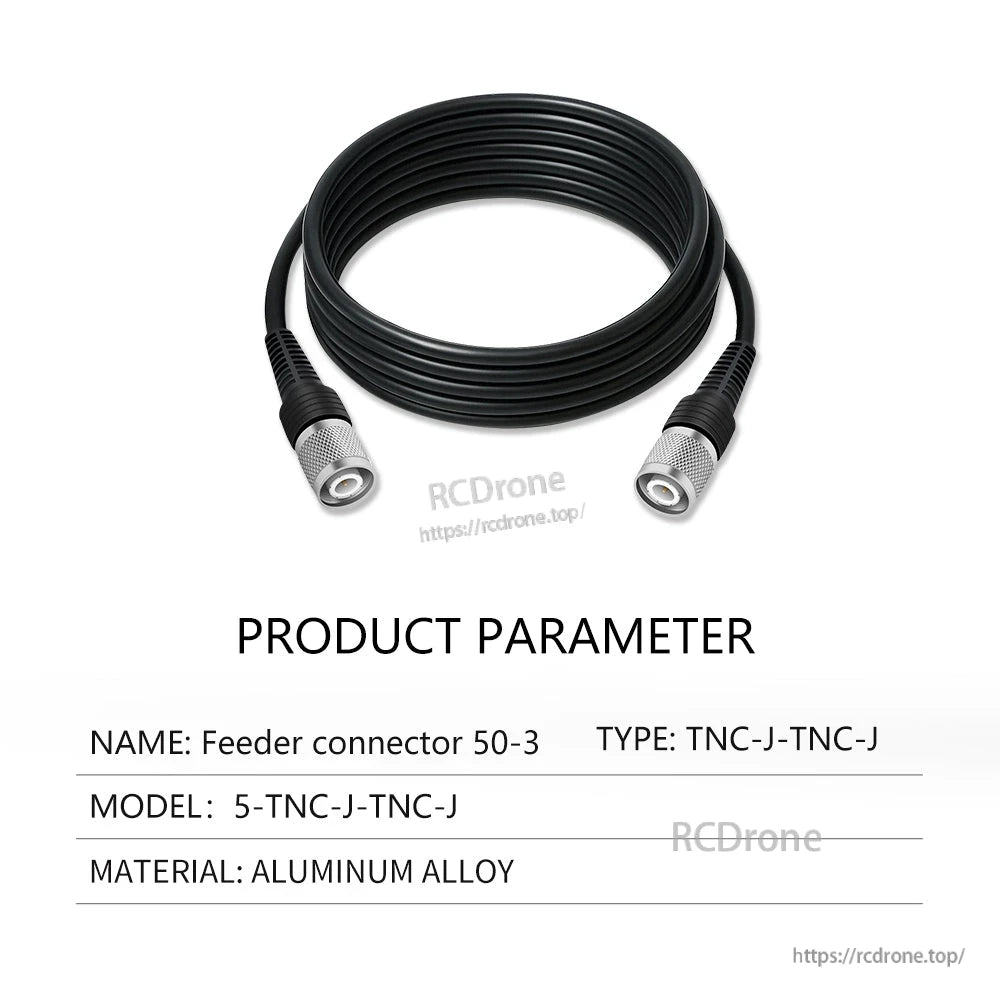

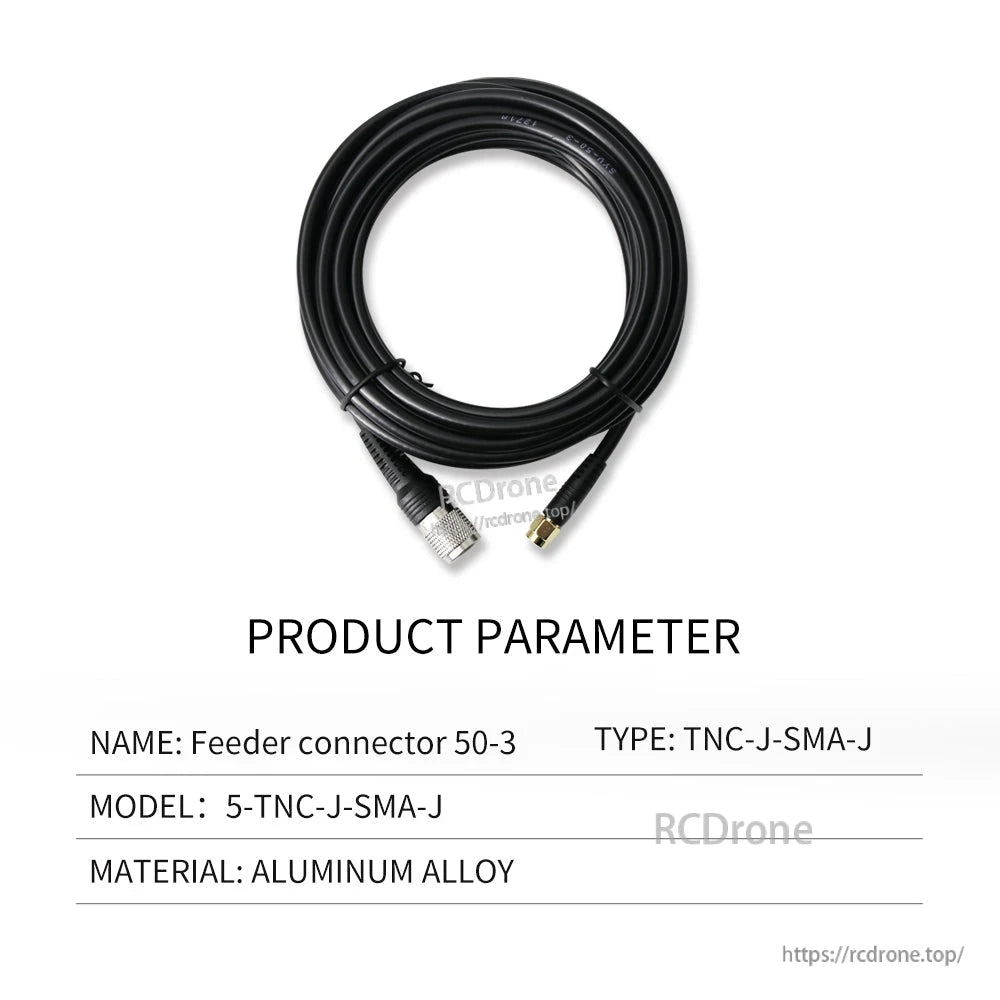

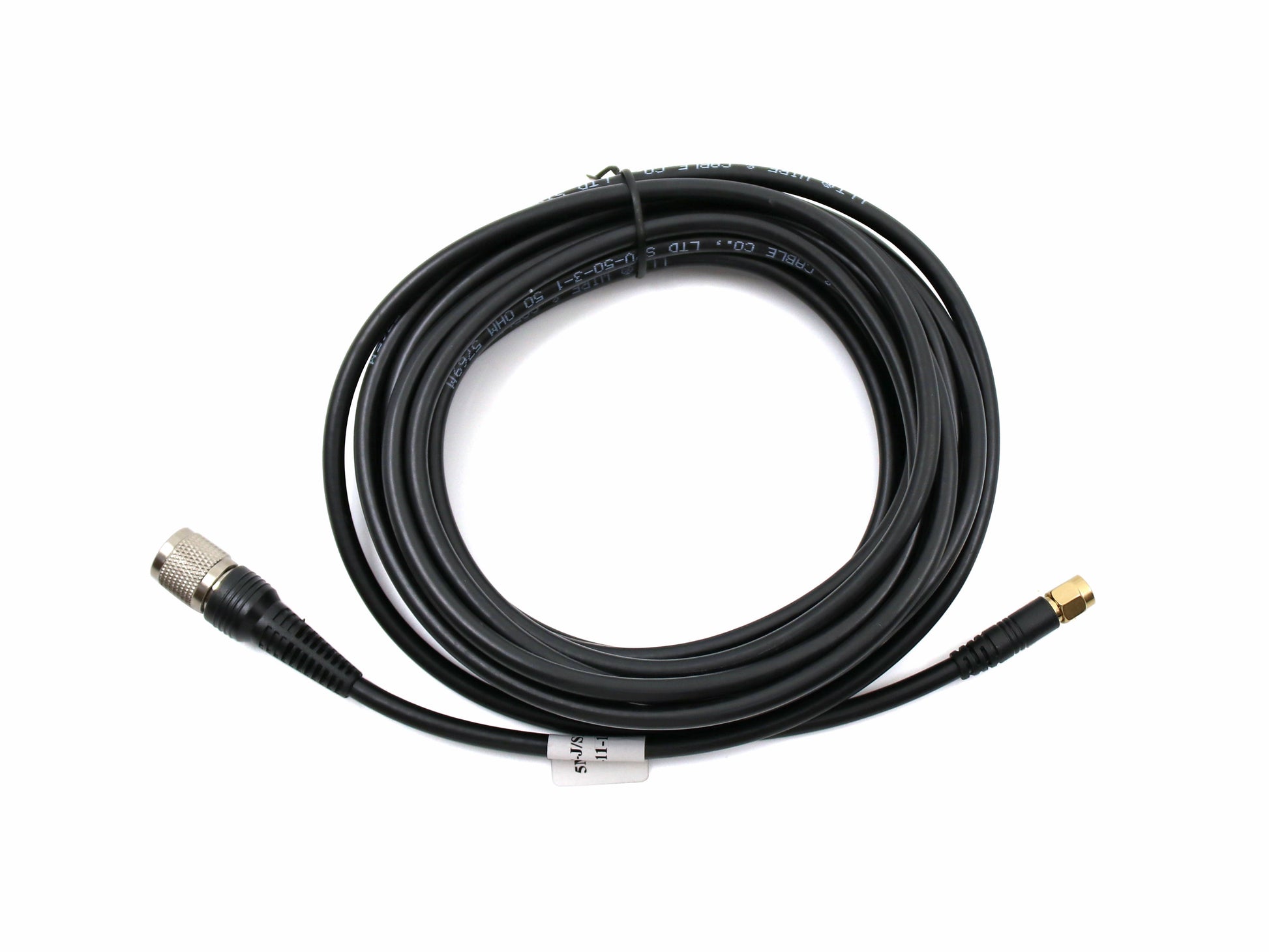

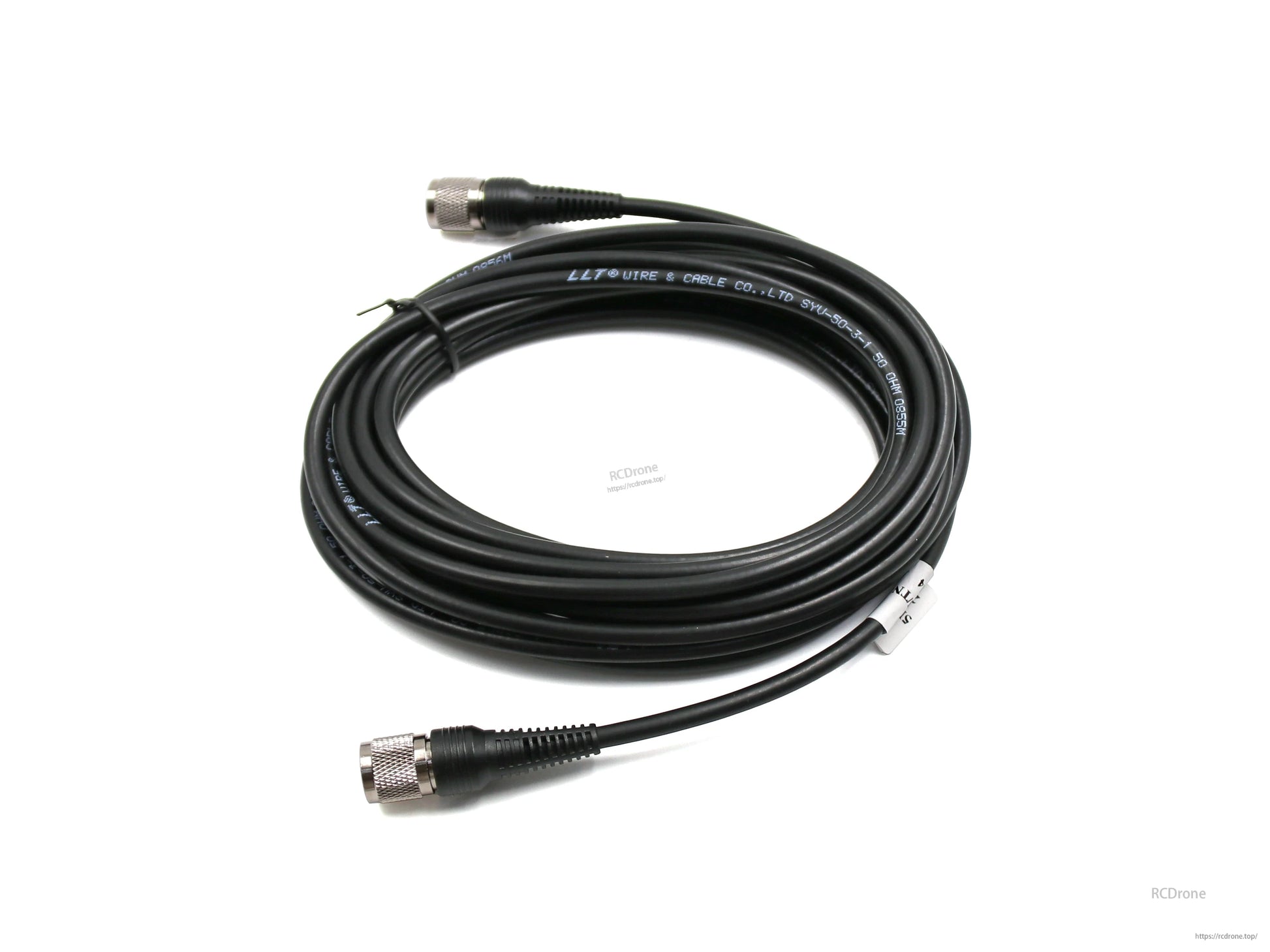

- گزینههای کابل/آداپتور: 5م TNC-J SMA-J; 5م TNC-J TNC-J
جزئیات

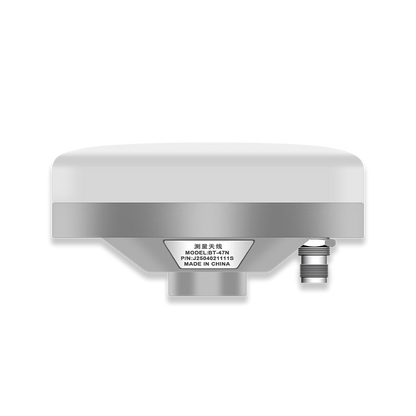

طراحی شده برای اندازهگیری و نقشهبرداری RTK، BT-47N از سیگنالهای چندفرکانسی GPS، GLONASS، BDS و گالیله پشتیبانی میکند.

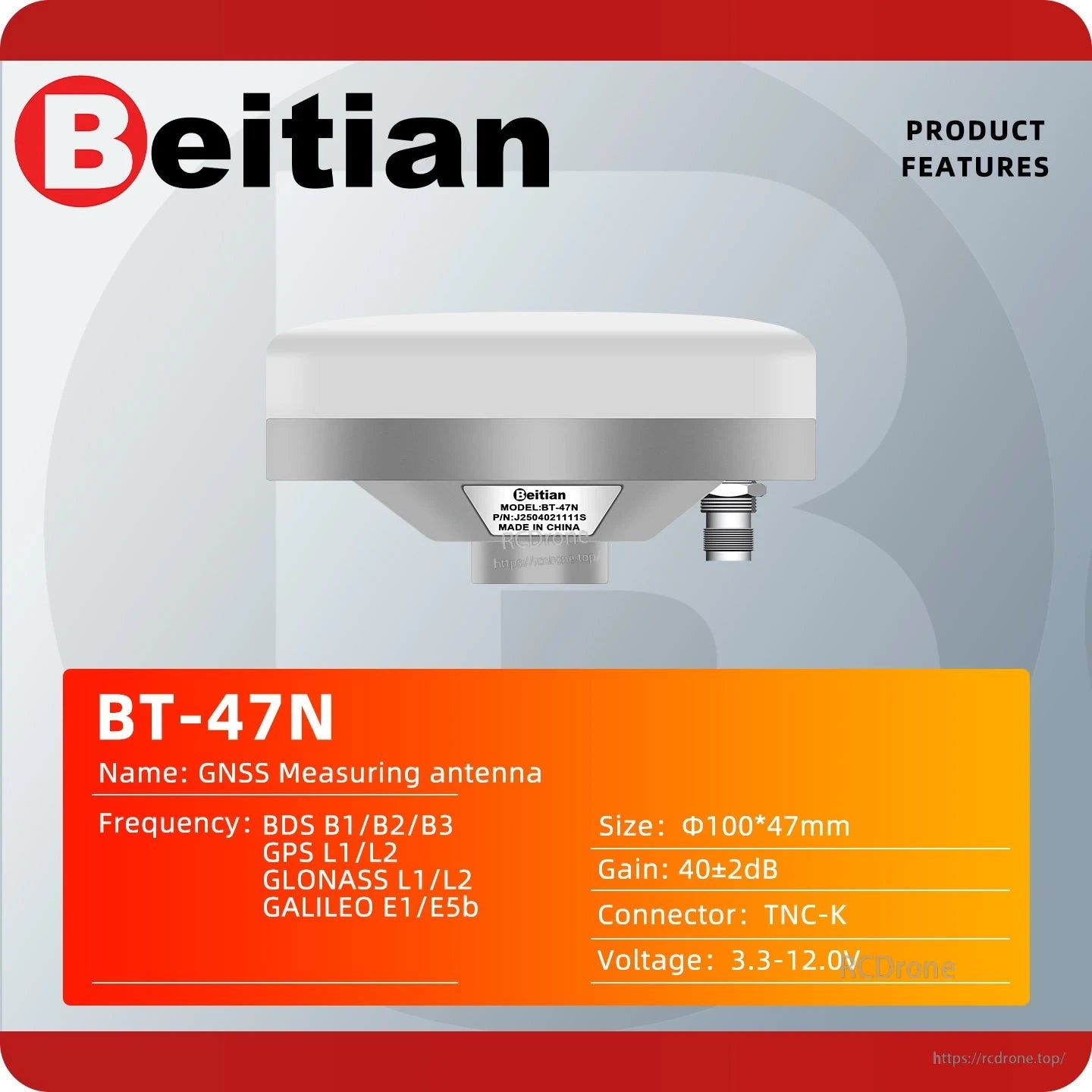

مشخصات کلیدی الکتریکی و RF به طور خلاصه برای تطبیق سریع گیرنده، شامل ولتاژ عملیاتی، تقویت LNA و درجه ضد آب.

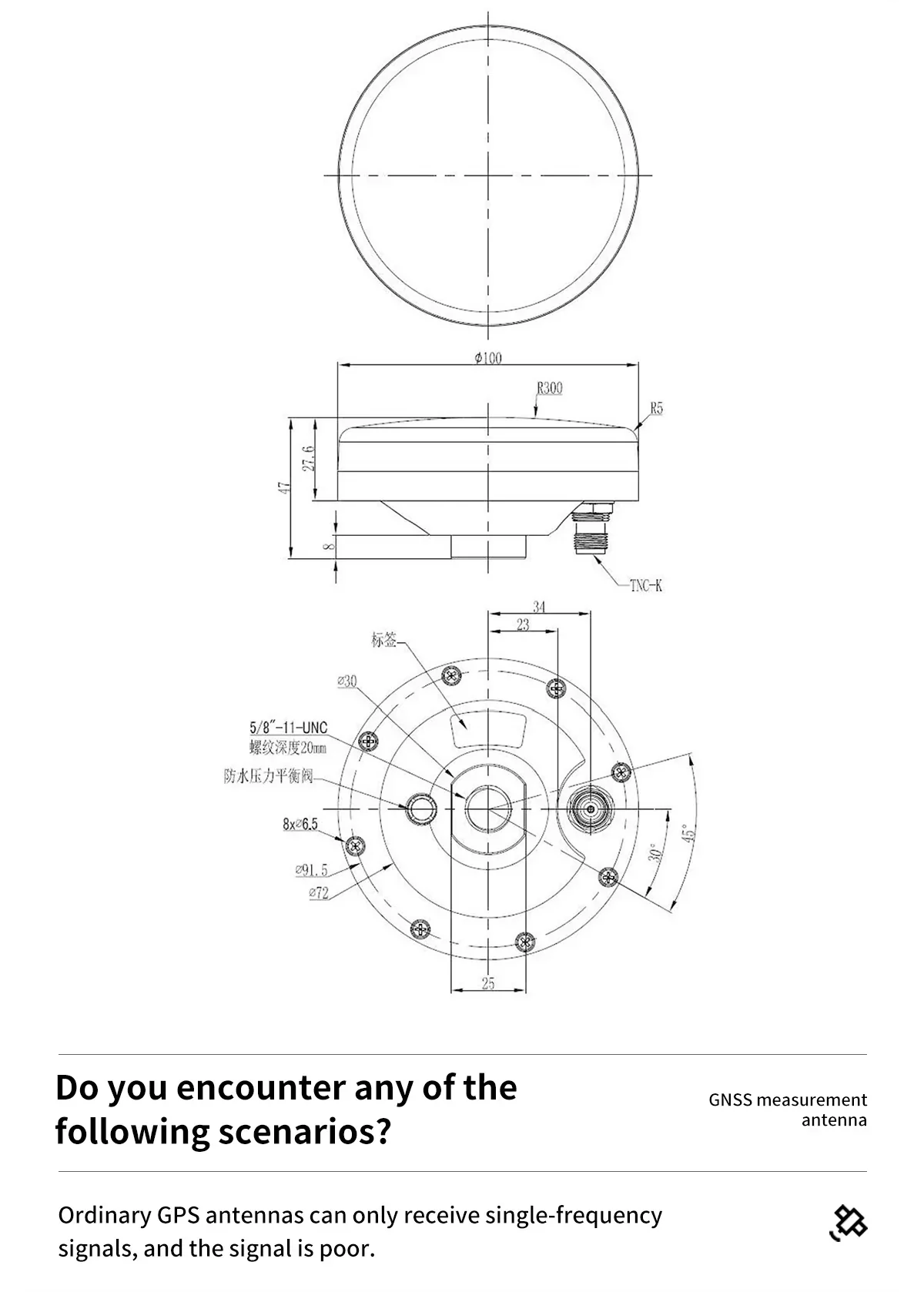

از نقشه ابعادی برای تأیید فاصله، چیدمان نصب و جهتگیری کانکتور قبل از نصب استفاده کنید.
دریافت چند فرکانسی به کاهش محدودیتهای رایج تک باند در محیطهای چالشبرانگیز کمک میکند.
برای عملکرد مداوم در زمینههای سختگیرانه نظرسنجی، نقشهبرداری و استقرار میدانی طراحی شده است.

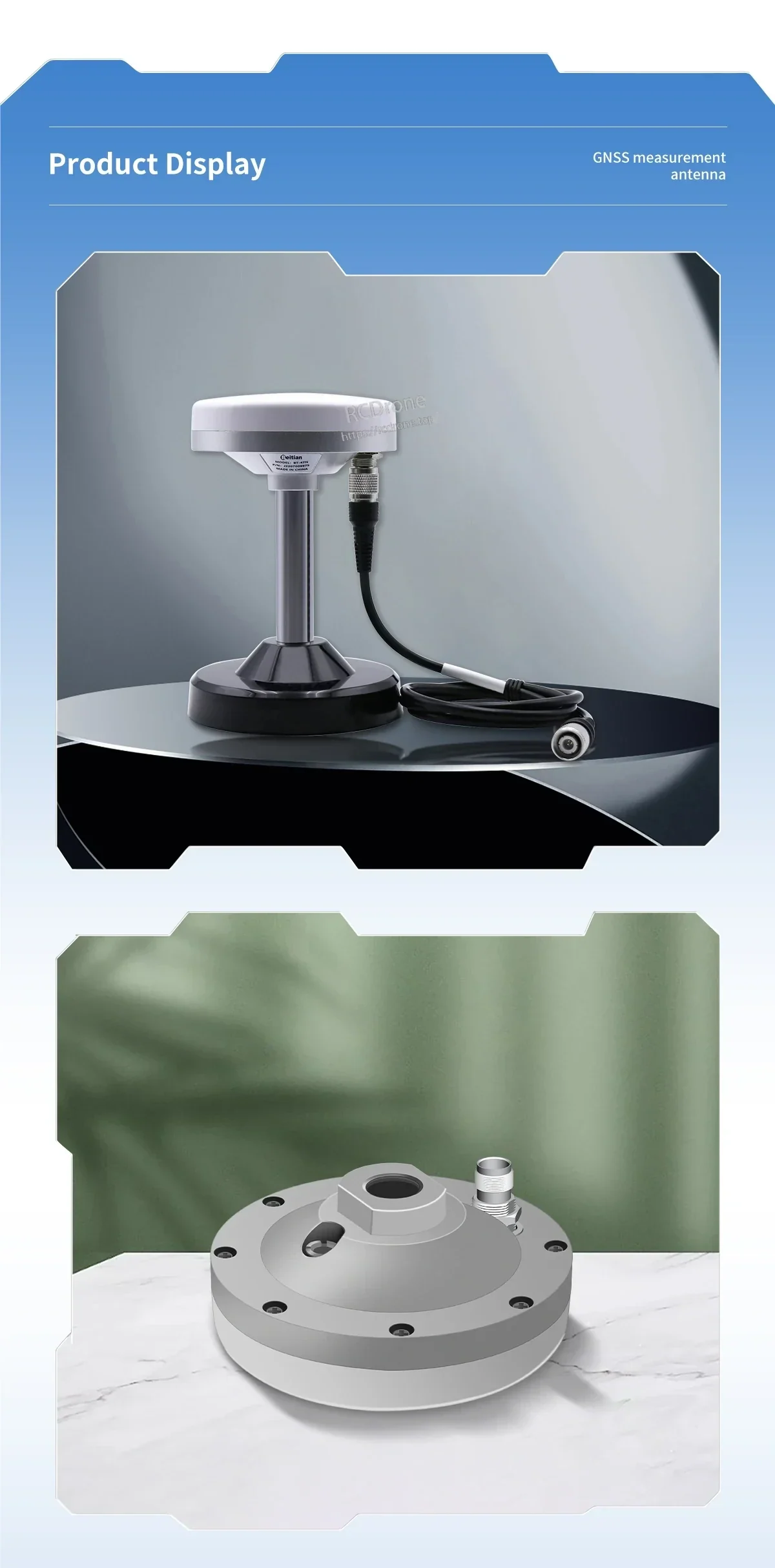

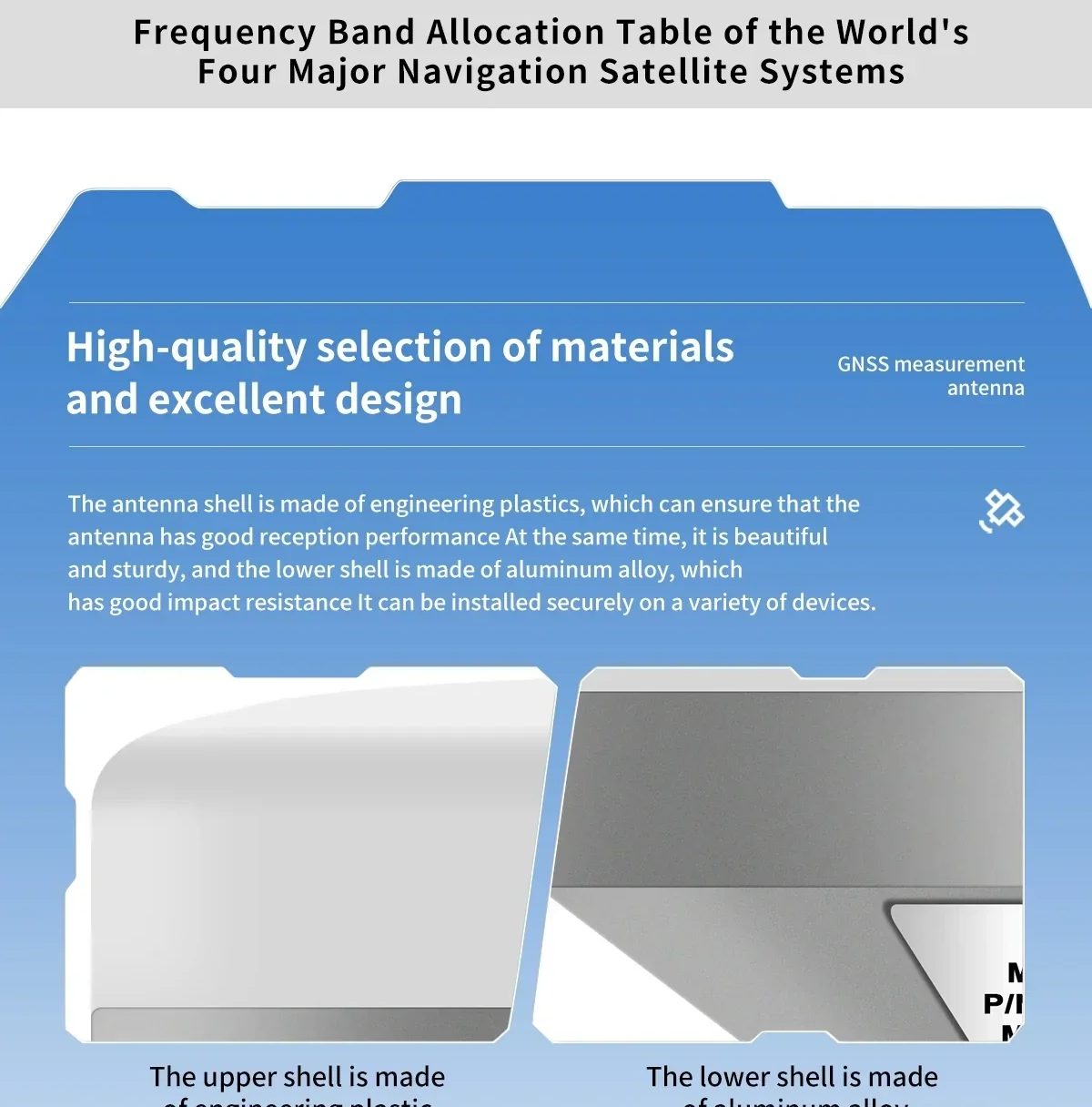

یک محفظه بادوام، رادوم پلاستیکی مهندسی را با یک پایه آلیاژ آلومینیوم برای استفاده در فضای باز مقاوم جفت میکند.

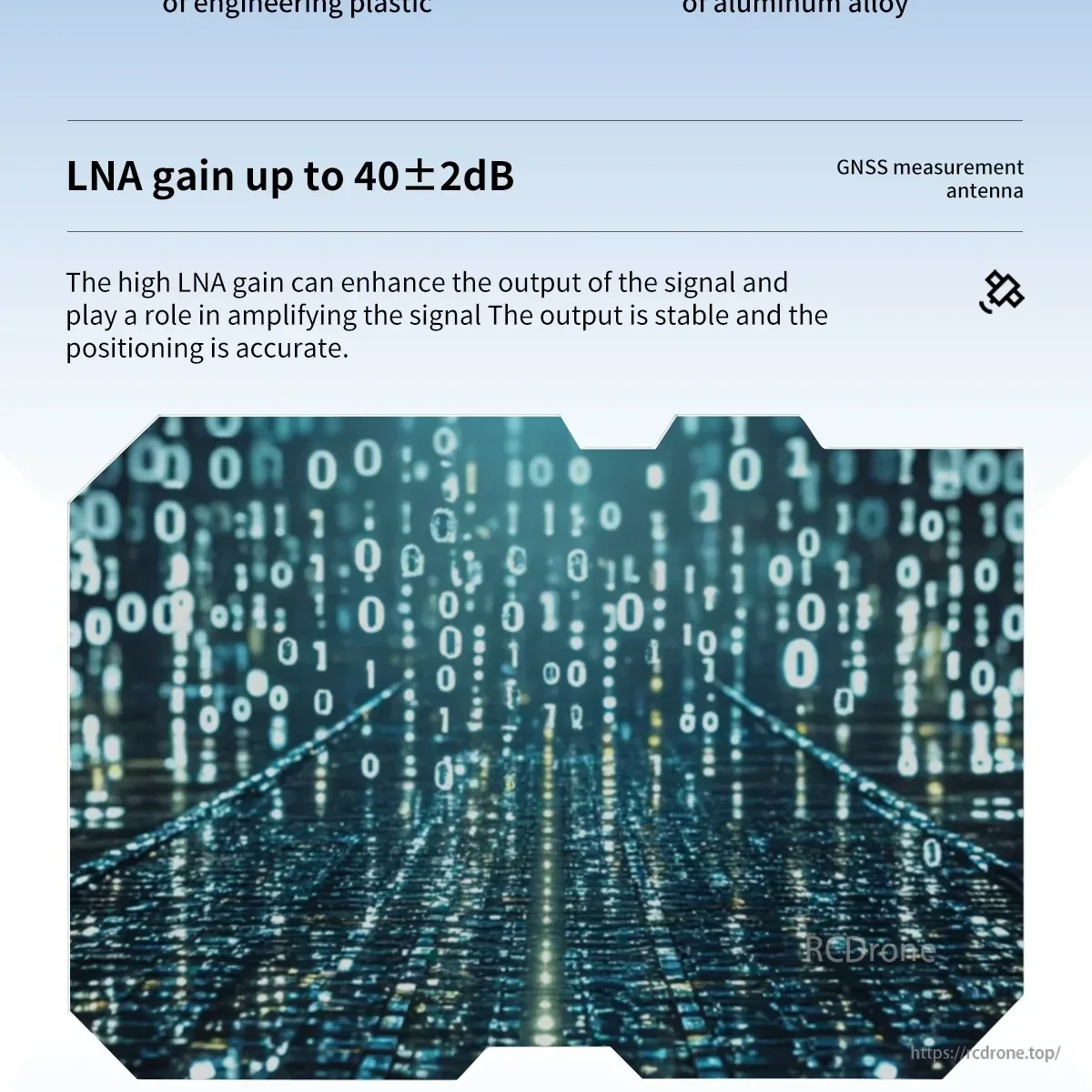

تقویت بالای LNA از تقویت پایدار برای خروجی سیگنال GNSS تمیز پشتیبانی میکند.

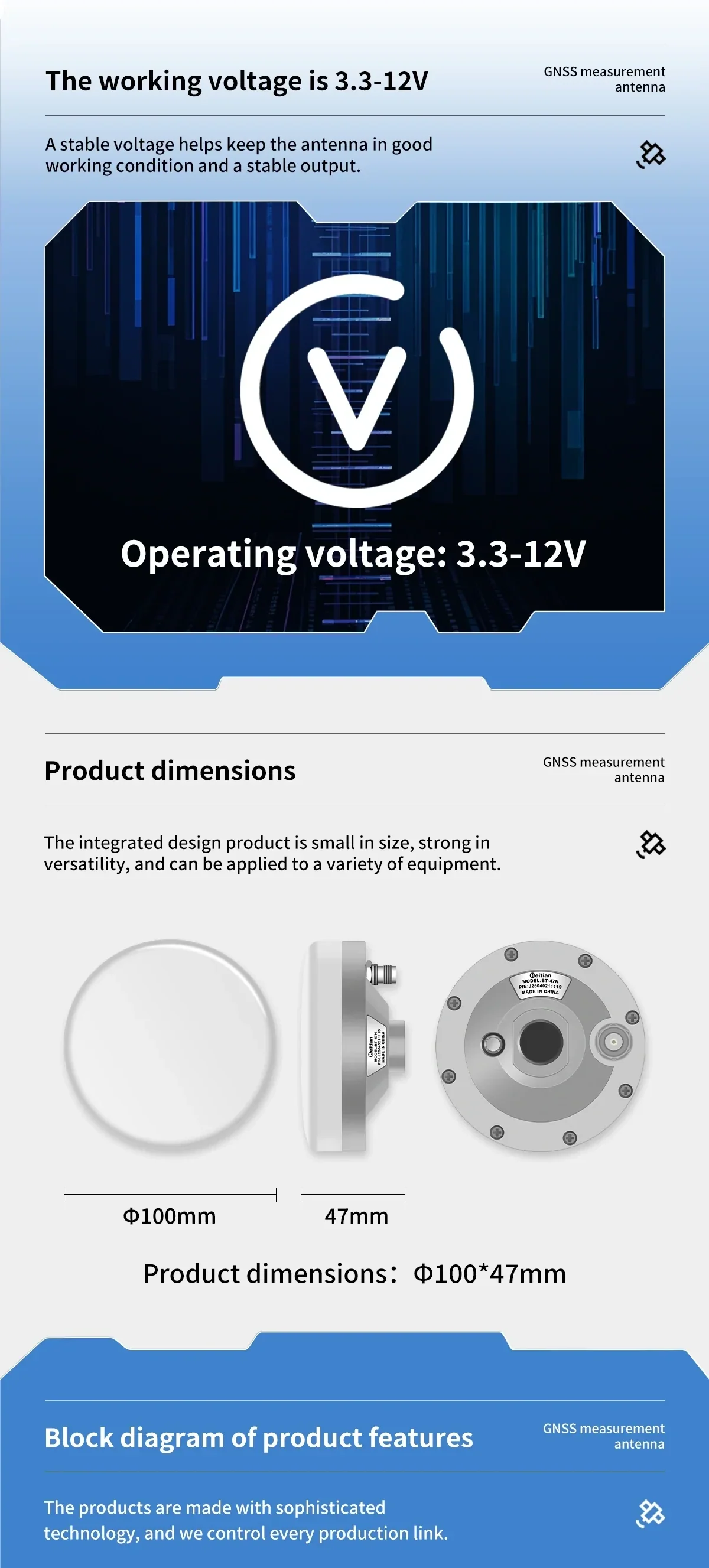

ورودی وسیع 3.3–12V و فرم فاکتور جمع و جور 100×47 میلیمتر، ادغام را در پلتفرمها آسانتر میکند.

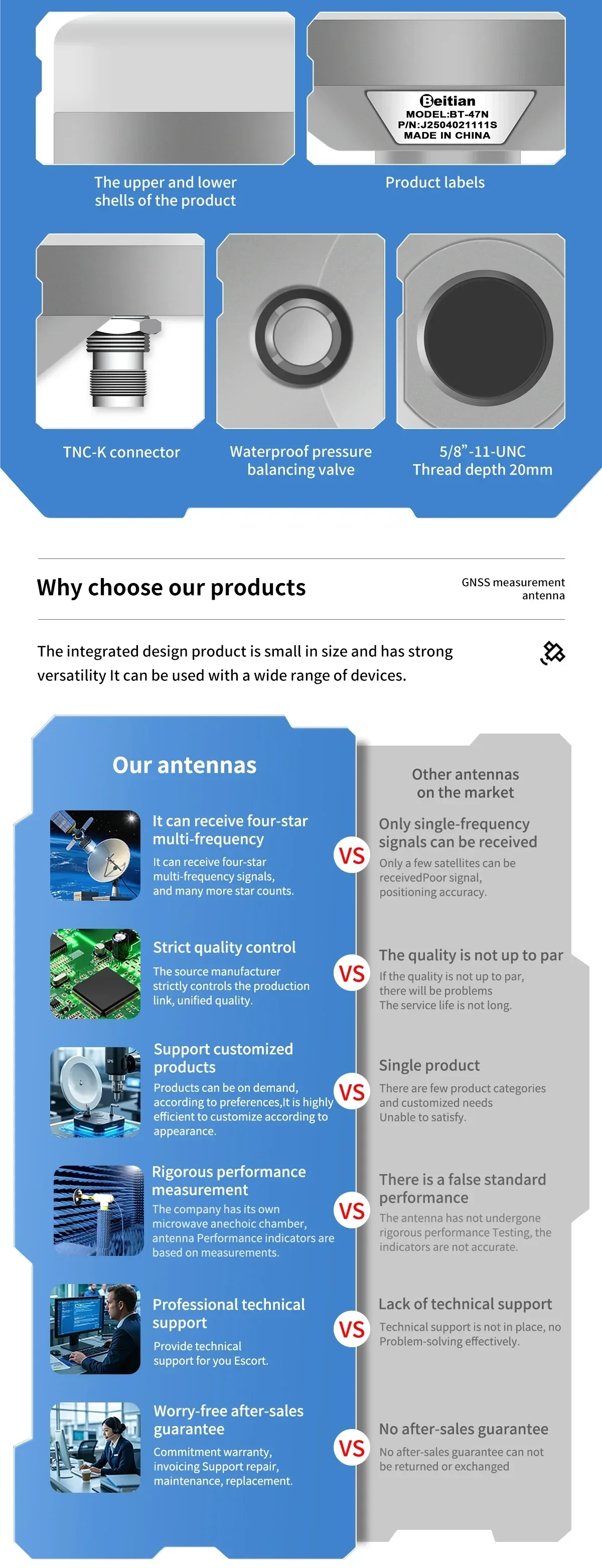

اتصالدهنده، شیر تهویه و جزئیات نصب 5/8"-11 UNC به تأیید سازگاری با دکل یا پایه شما کمک میکند.

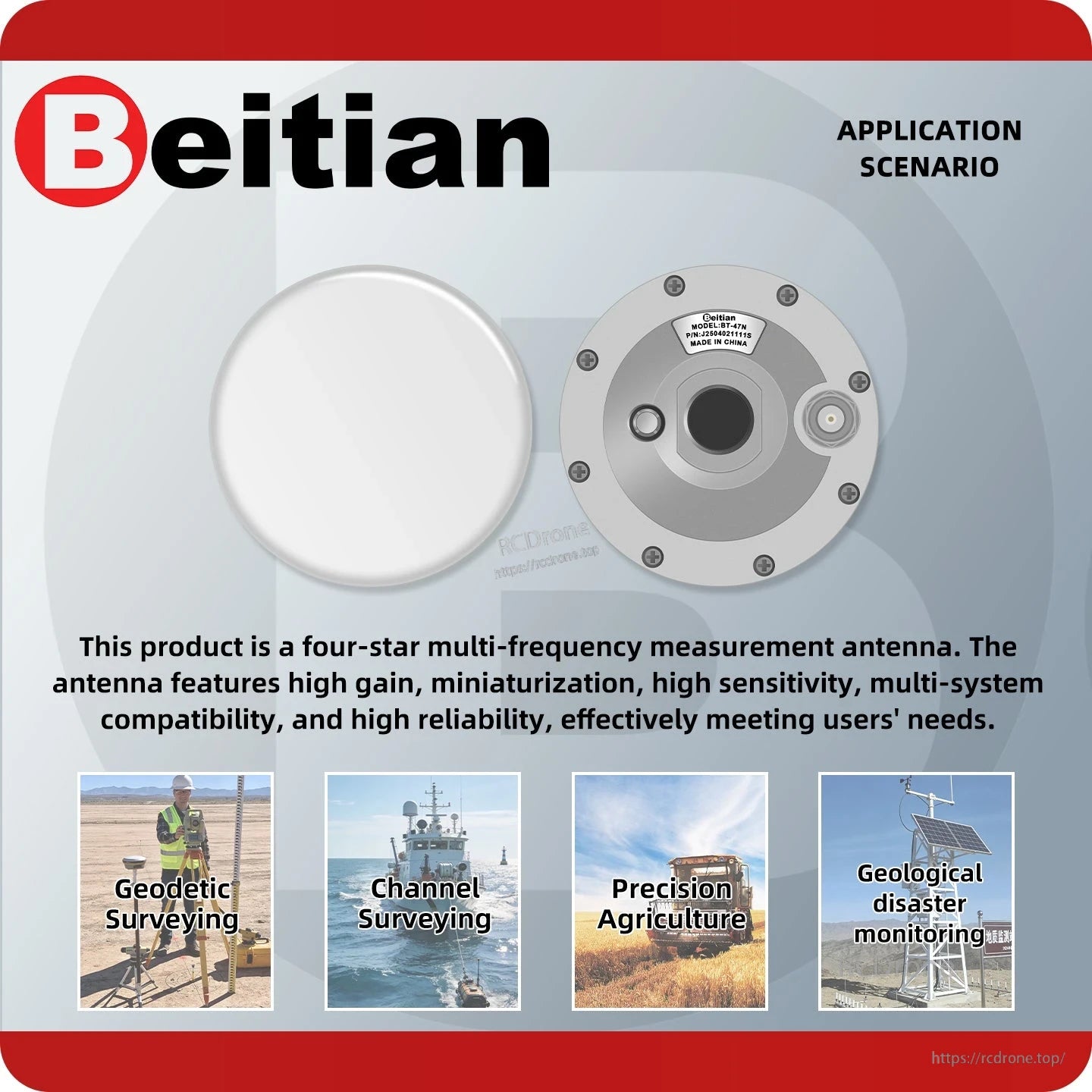

مناسب برای کشاورزی دقیق، اندازهگیریهای RTK، وسایل نقلیه بدون سرنشین و جریانهای نقشهبرداری دریایی یا آبی.
