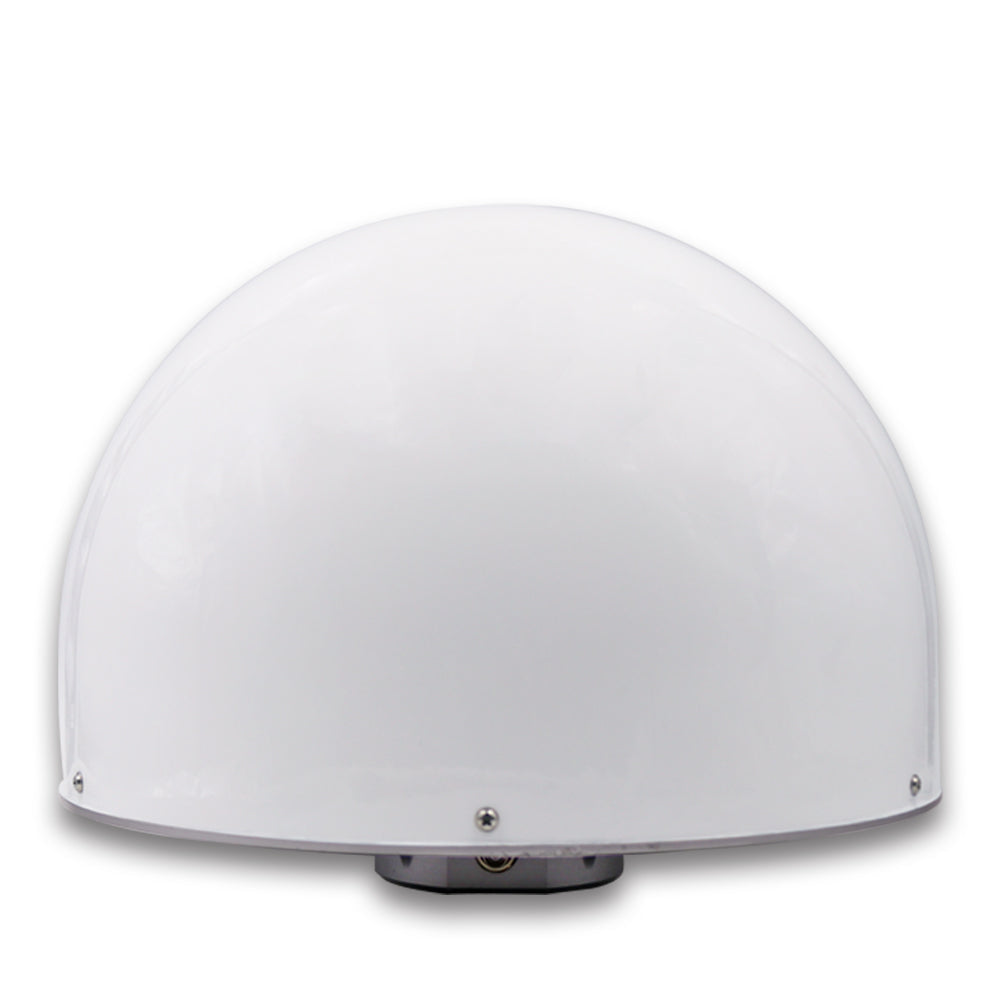

آنتن ایستگاه مرجع GNSS مدل Beitian BT-4N04A RTK با پشتیبانی از تمام منظومهها و باندها، دارای استاندارد IP67 مناسب برای نقشهبرداری
آنتن ایستگاه مرجع GNSS مدل Beitian BT-4N04A RTK با پشتیبانی از تمام منظومهها و باندها، دارای استاندارد IP67 مناسب برای نقشهبرداری
Beitian
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
آنتن ایستگاه پایه GNSS Beitian BT-4N04A برای استفاده در ایستگاه مرجع RTK با دقت بالا طراحی شده است و از دریافت کامل-مجموعه و کامل-باند پشتیبانی میکند. این آنتن از BDS (BD) B1/B2/B3، GPS L1/L2/L5، GLONASS G1/G2 و Galileo E1/E2/E5a/E5b پشتیبانی میکند و دارای ساختار ضد آب با درجه IP67 برای استقرار طولانیمدت در میادین در کارهای نقشهبرداری و کشاورزی دقیق است.
ویژگیهای کلیدی
- دریافت چهار سیستم، با فرکانس کامل: BD B1/B2/B3، GPS L1/L2/L5، GLONASS G1/G2، Galileo E1/E2/E5a/E5b
- قطبش دایرهای راستدست (RHCP)
- تقویت LNA: 50±2 dB؛ ضریب نویز: <2 dB
- VSWR: ≤2.0؛ یکنواختی در باند: ±2 dB
- خطای مرکز فاز: ±2 mm؛ تأخیر تفاضلی: ±2 ns
- ولتاژ عملیاتی: 3.3V-12V (3.3-12 VDC)
- نوع کانکتور: TNC-K; امپدانس خروجی: 50Ω
- درجه ضد آب IP67
- پوشش پرتو وسیع: زاویه 0°-360°، شیب 10°-90°
- نصب با پیچ: 5/8" × 11 (اینچ) سوراخهای نصب با پیچ

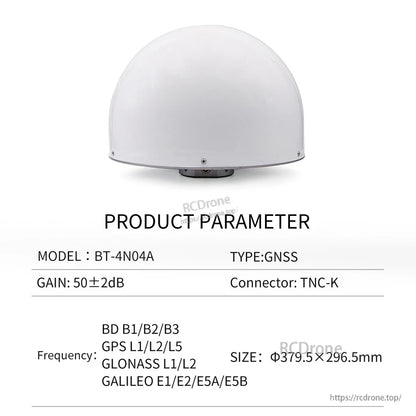

مشخصات
BT-4N04A
| حالت کاری | BD B1/B2/B3; GPS L1/L2/L5; GLONASS G1/G2; Galileo E1/E2/E5a/E5b |
| دامنه فرکانس (MHz) | BD B1/B2/B3; GPS L1/L2/L5; GLONASS G1/G2; Galileo E1/E2/E5a/E5b |
| قطبش | قطبش دایرهای راستگرد |
| دامنه پرتو آنتن | زاویه: 0°-360°; شیب: 10°-90° |
| تقویت (dBi) | 6 |
| آنتن AR (dB) | ≤3.0 |
| خطای مرکز فاز (میلیمتر) | ±2 |
| تقویت LNA (دسیبل) | 50±2 |
| نشانگر نویز (دسیبل) | <2 |
| VSWR | ≤2.0 |
| صاف بودن در باند (دسیبل) | ±2 |
| تاخیر تفاضلی (نانوثانیه) | ±2 |
| امپدانس خروجی | 50Ω |
| ولتاژ تامین/عملکرد | 3.3V-12V |
| جریان تامین/عملکرد | ≤50mA |
| نوع کانکتور | TNC-K |
| درجه ضد آب | IP67 |
| اندازه | Φ379.5×296.5mm |
| روش نصب | 5/8" × 11 (اینچ) سوراخهای نصب با رزوه |
| دمای عملیاتی | -45°C ~ +85°C |
| دمای ذخیرهسازی | -55°C ~ +85°C |
| رطوبت | 95% بدون میعان |

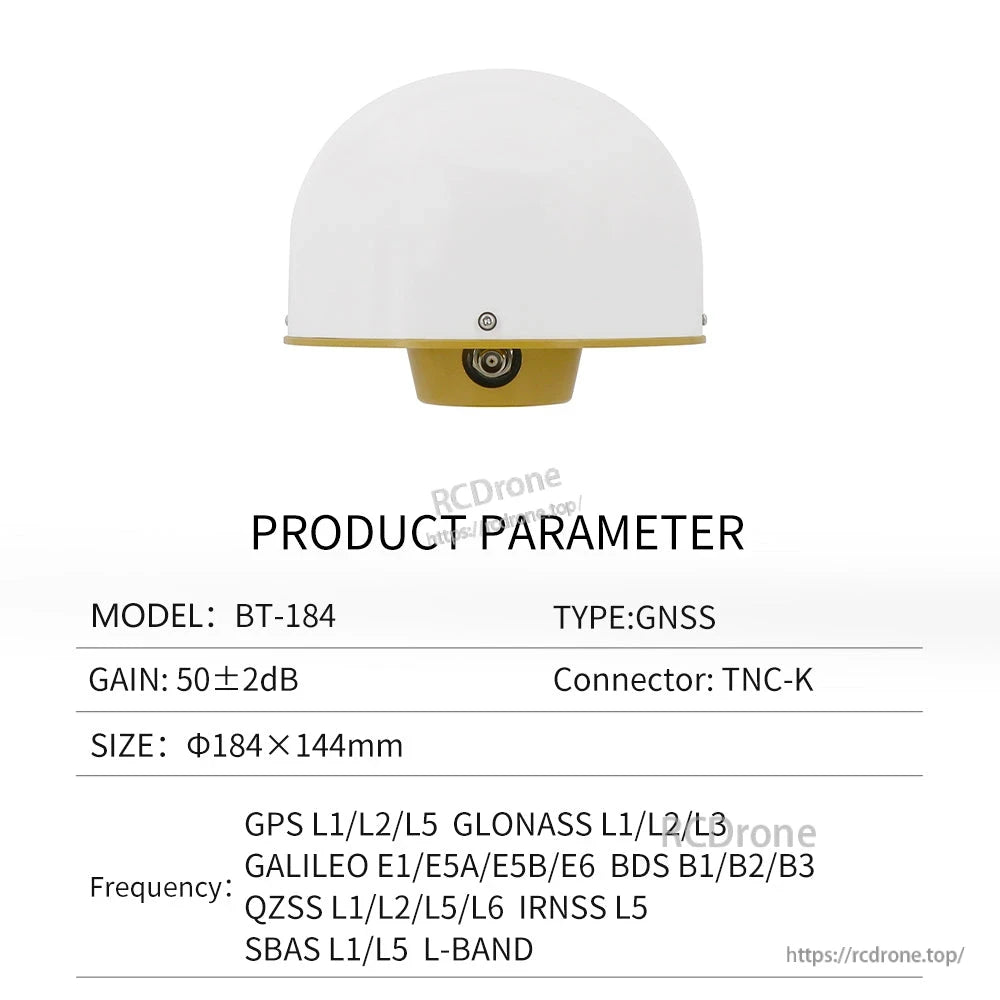

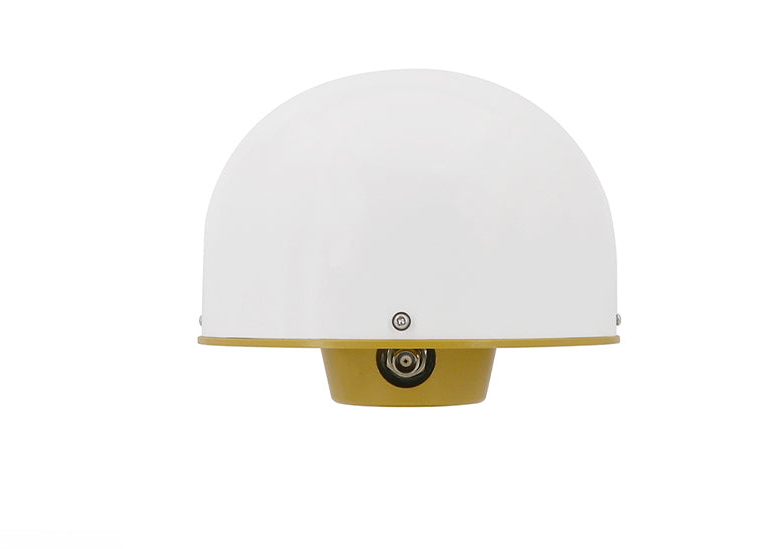

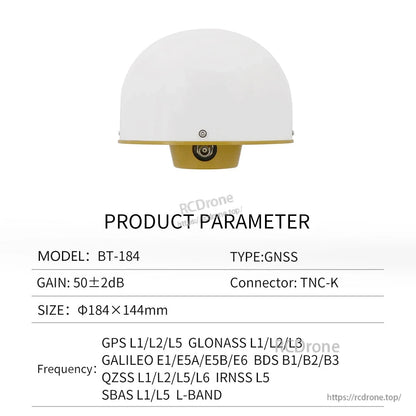

BT-184 (گزینه)
| حالت کاری | GPS L1/L2/L5; GLONASS L1/L2/L3; GALILEO E1/E5a/E5b/E6; BDS B1/B2/B3; QZSS L1/L2/L5/L6; IRNSS L5; SBAS L1/L5; L-Band |
| تقویت | 50±2dB |
| نسبت نویز | ≤2 dB |
| خروجی VSWR | ≤2.0 |
| همواری در باند | ±2dB |
| امپدانس خروجی | 50Ω |
| ولتاژ تغذیه | 3.3-12V |
| جریان تأمین | ≤60mA |
| نوع کانکتور | TNC-K |
| اندازه | Φ184×144 mm |
| وزن | ≤2kg |
| روش نصب | 5/8" × 11 (اینچ) سوراخهای نصب رزوهای |
| دمای عملیاتی | -45°C ~ +85°C |
| دمای ذخیرهسازی | -55°C ~ +85°C |

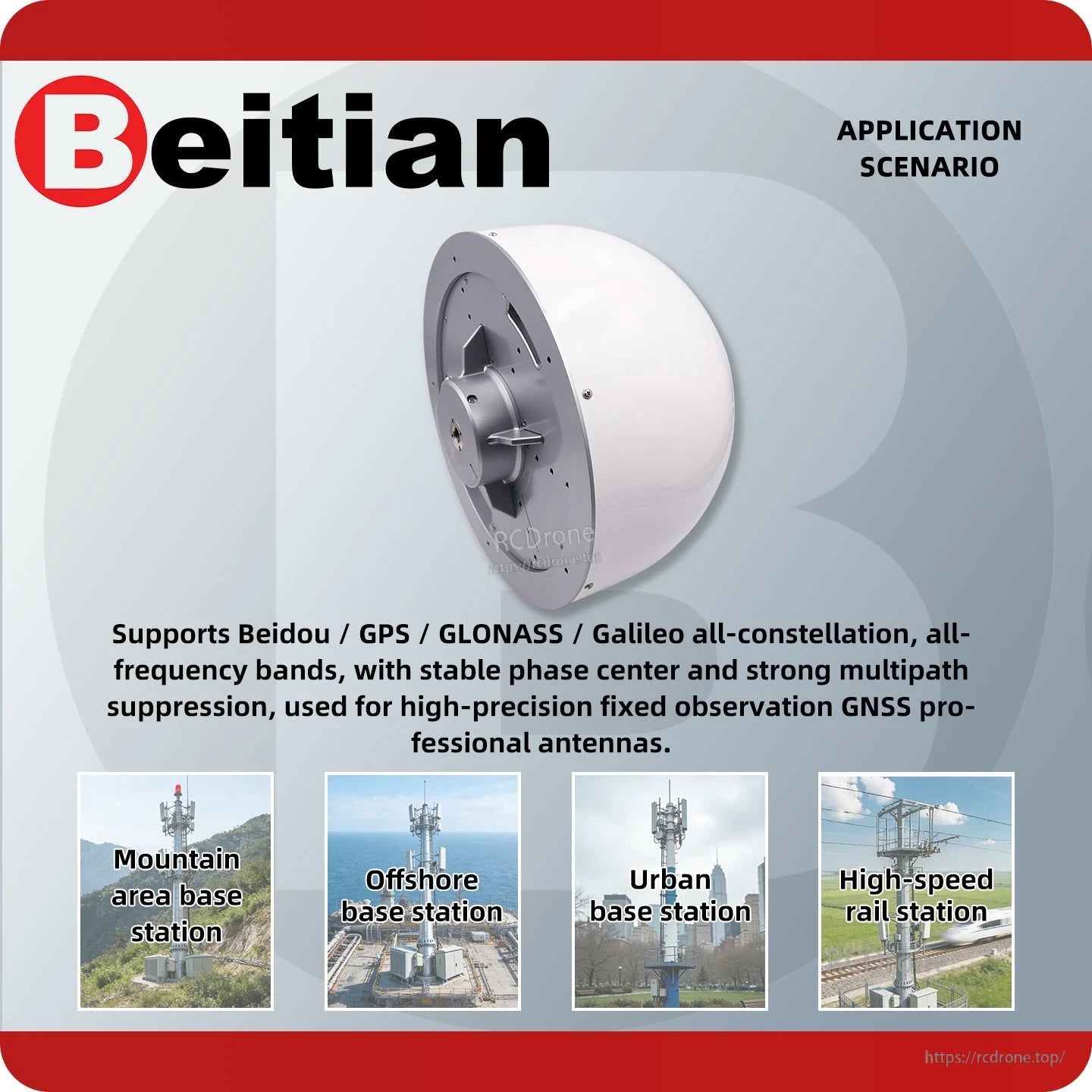

کاربردها
- نقشهبرداری و اندازهگیری زمین
- نقشهبرداری و اندازهگیری آبراهها
- کشاورزی دقیق
- موقعیتیابی ایستگاه پایه
- نظارت بر تغییر شکل
- نظارت بر خطرات زمینشناسی
یادداشتها

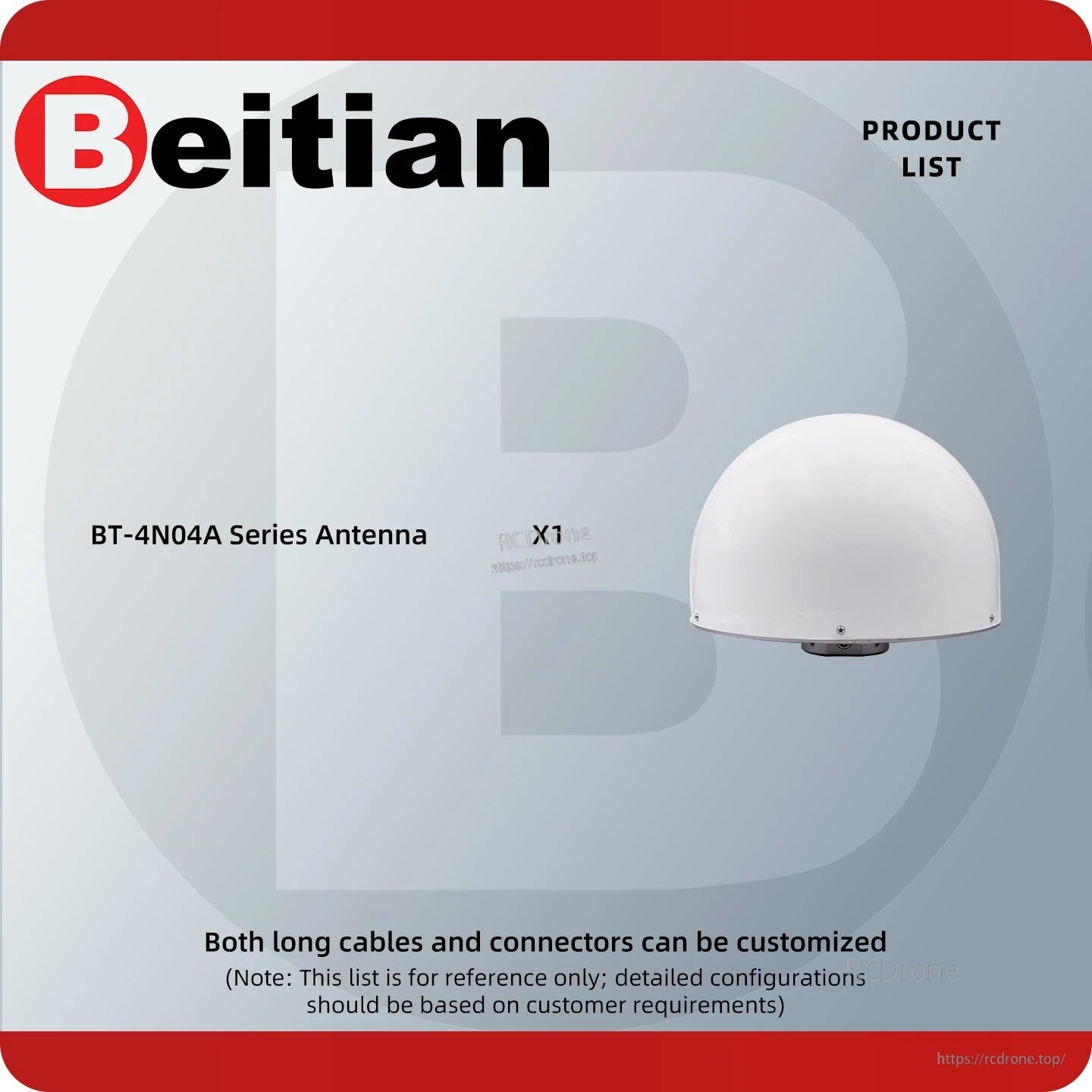

- گزینههای مدل موجود: BT-4N04A و BT-184.
- مدارک مرجع: “برگه داده آنتن GNSS BT-4N04A” (ویرایش: 5.51; تاریخ: 2026.03).
برای کمک به انتخاب پیشفروش (BT-4N04A در مقابل BT-184) و راهنمایی در ادغام با گیرندههای GNSS، با [email protected] or تماس بگیرید یا به https://rcdrone.top/.
جزئیات

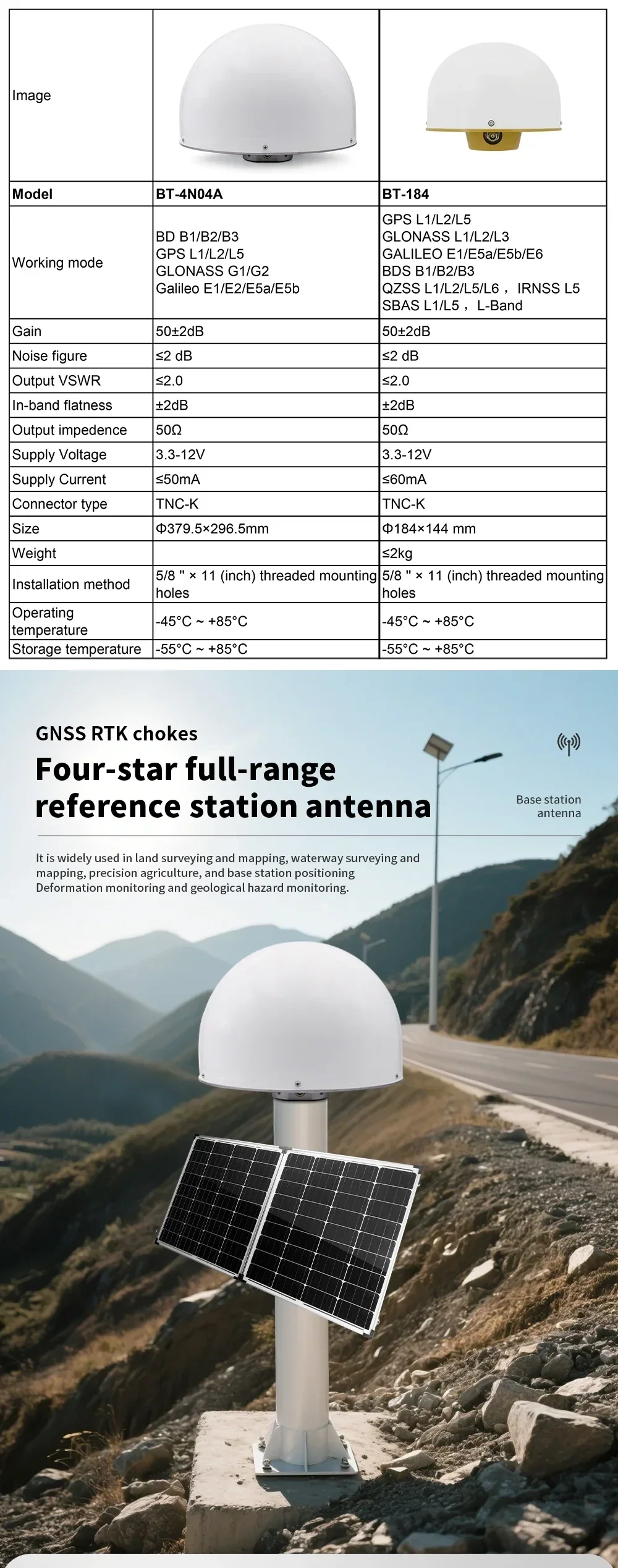

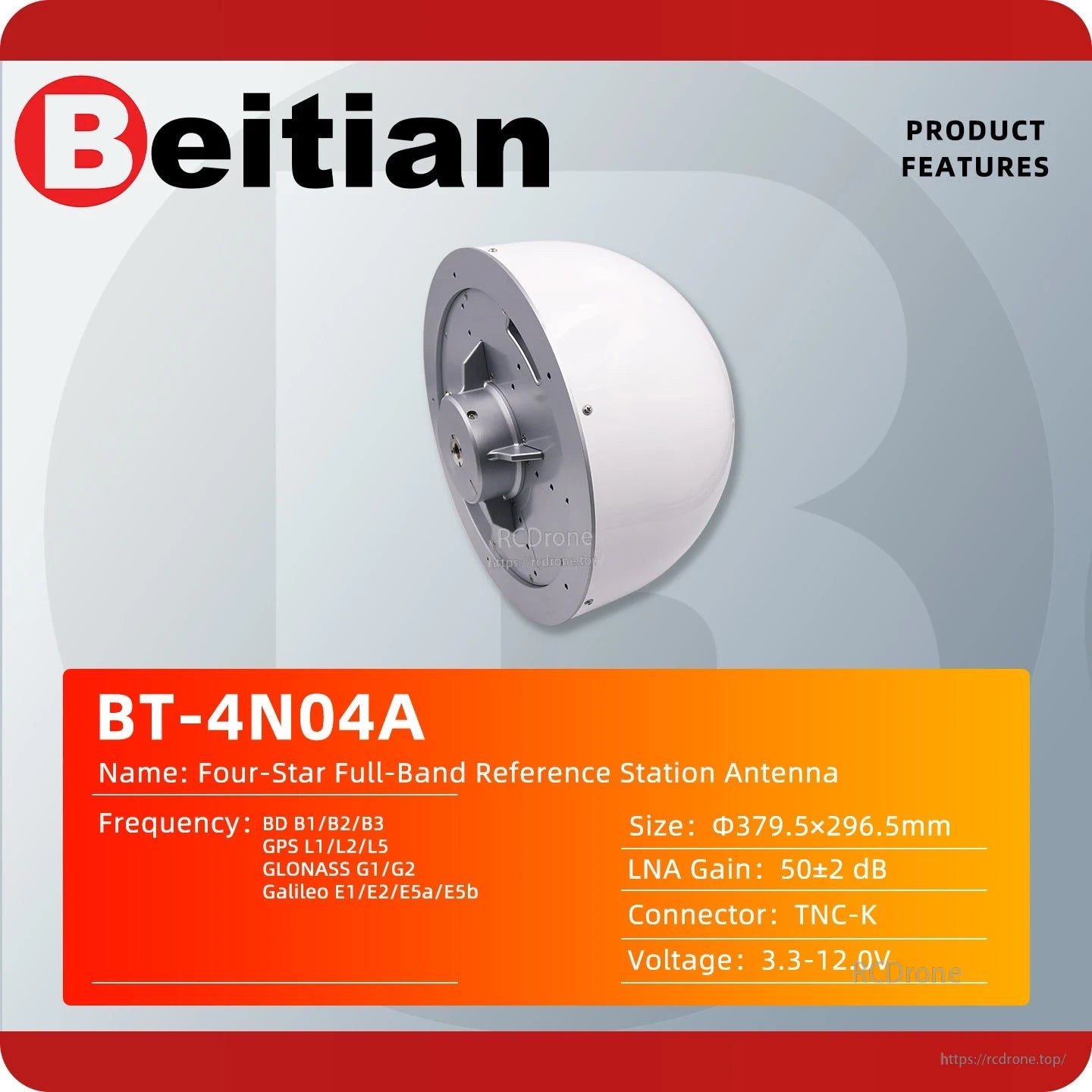

طراحی شده برای ایستگاههای پایه RTK، BT-4N04A از دریافت GNSS با تمام صورتفلکی و باند کامل برای کارهای نقشهبرداری و سنجش پایدار پشتیبانی میکند.

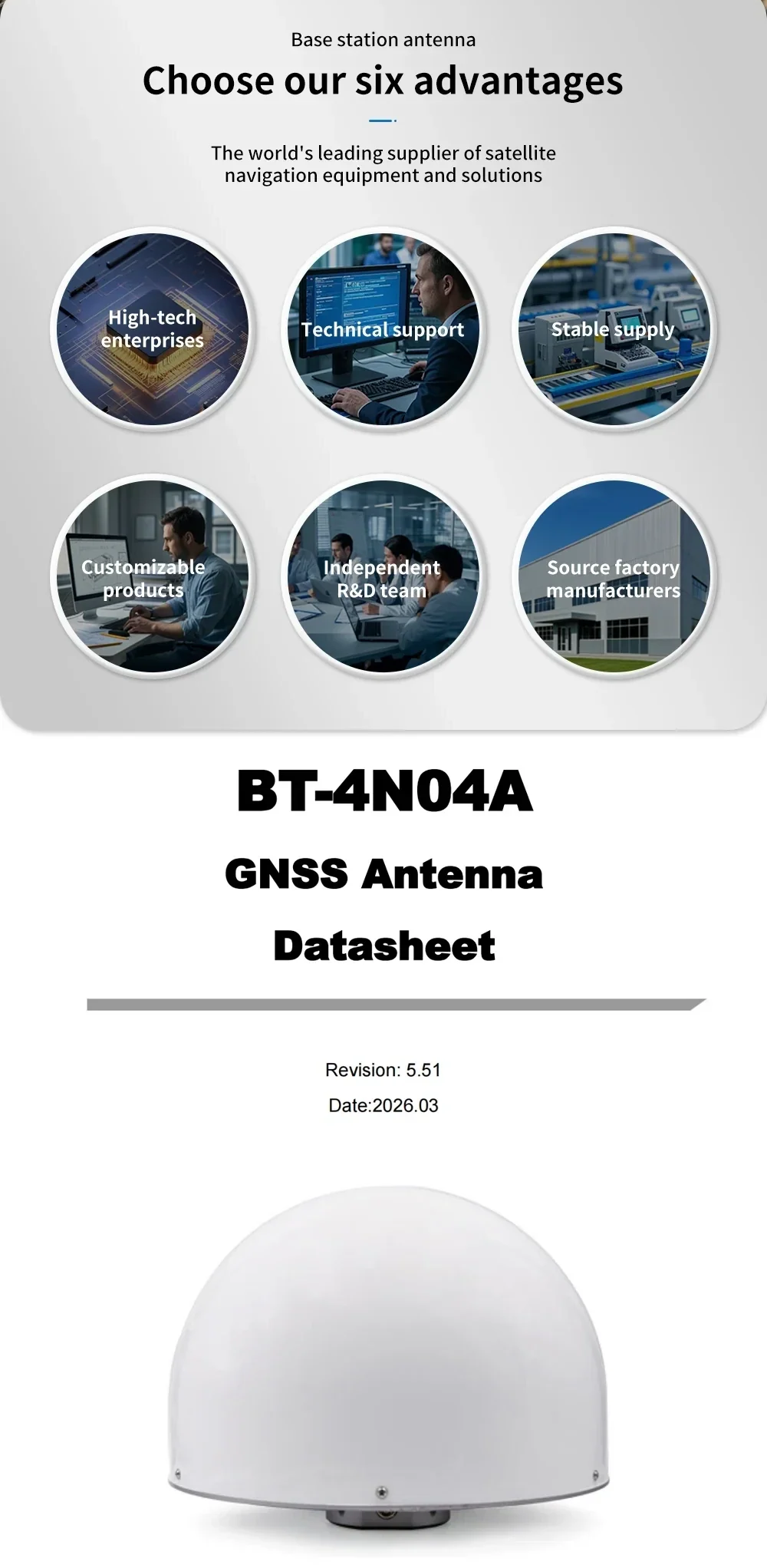

مرجع سریع به برگه دادههای رسمی آنتن GNSS BT-4N04A برای شناسایی مدل و کنترل نسخه مستندات.

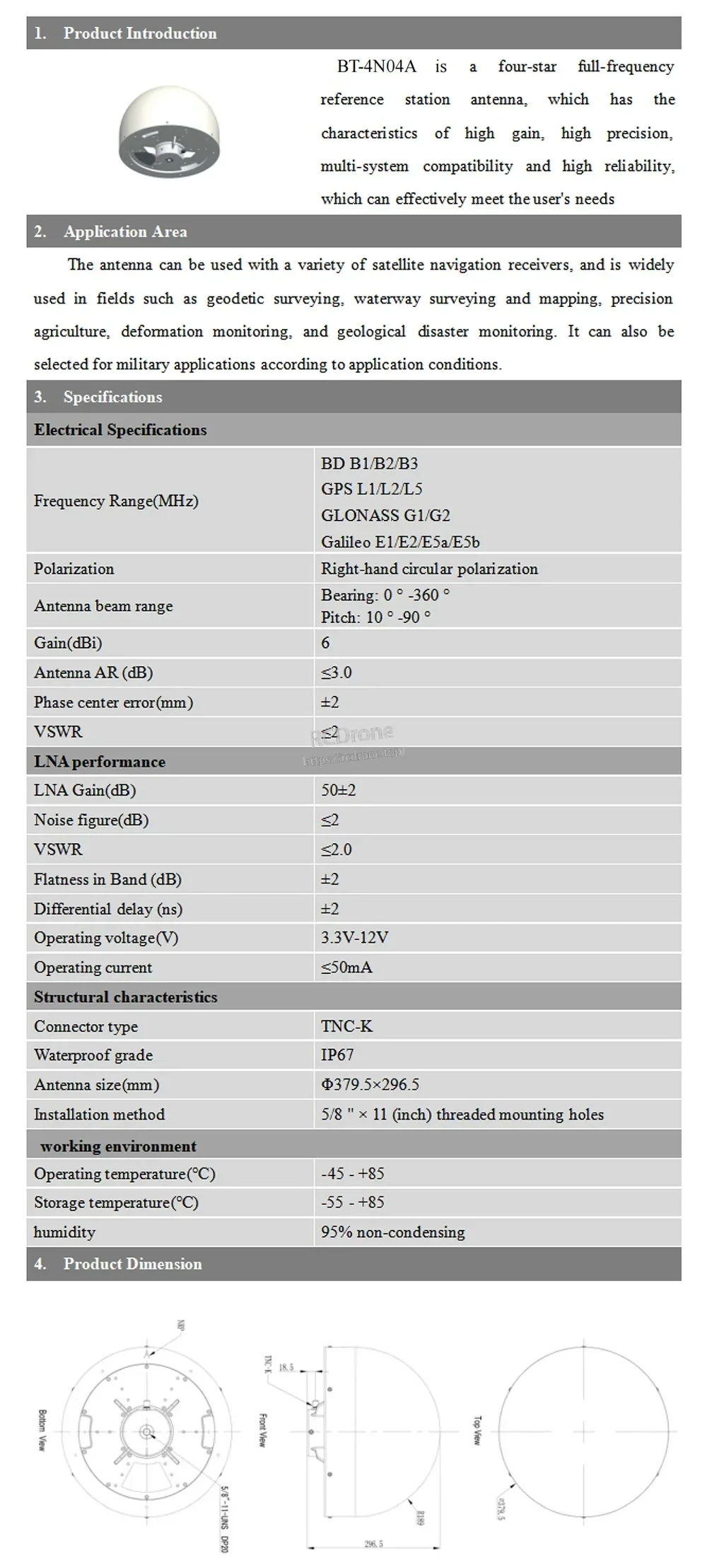

مشخصات الکتریکی کلیدی و ابعاد مکانیکی به تأیید تناسب کمک میکند، از جمله رابط نصب استاندارد 5/8" × 11 با رزوه.

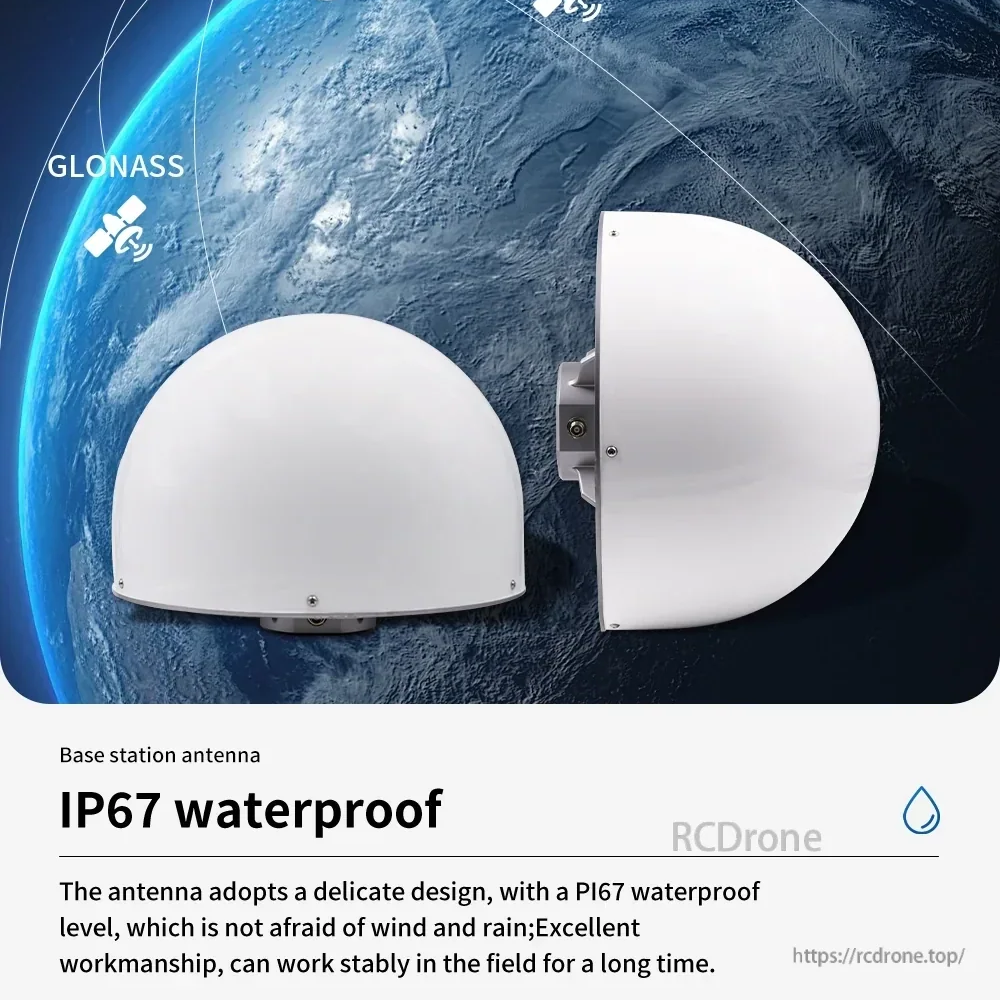

ساخته شده برای استقرار در فضای باز با مهر و موم IP67، پشتیبانی از ولتاژ ورودی وسیع و عملکرد تقویت شده سیگنال GNSS.
بدنه مهر و موم شده و پروفایل مقاوم از نصب طولانیمدت در میدان پشتیبانی میکند که در آن گرد و غبار و باران شدید پیشبینی میشود.
