بررسی اجمالی
آنتن چندفرکانسی RTK GNSS مدل Beitian BT-7112 به گونهای طراحی شده است که به طور همزمان سیگنالهای GPS، GLONASS، Galileo و BDS (BeiDou) را دریافت کند. این آنتن به عنوان یک آنتن چندباند چهارسیستمی برای نقشهبرداری/سنجش با دقت بالا و سایر کاربردهایی که نیاز به دریافت سیگنال پایدار دارند، معرفی شده است.
ویژگیهای کلیدی
- دریافت چندنظامی و چندباندی: GPS L1/L2، GLONASS G1/G2، GALILEO E1/E5b، BDS B1/B2/B3.
- قطبش: RHCP؛ پوشش افقی: 360°.
- طراحی چند نقطه تغذیه برای بهبود هممرکزی مرکز فاز و مرکز هندسی و کاهش خطای اندازهگیری.
- طراحی حفاظت در برابر رعد و برق درون آنتن (همانطور که در مواد محصول توضیح داده شده است).
- تقویتکننده LNA با گین بالا: 38±2 dB؛ نسبت نویز پایین: ≤2.0 dB.

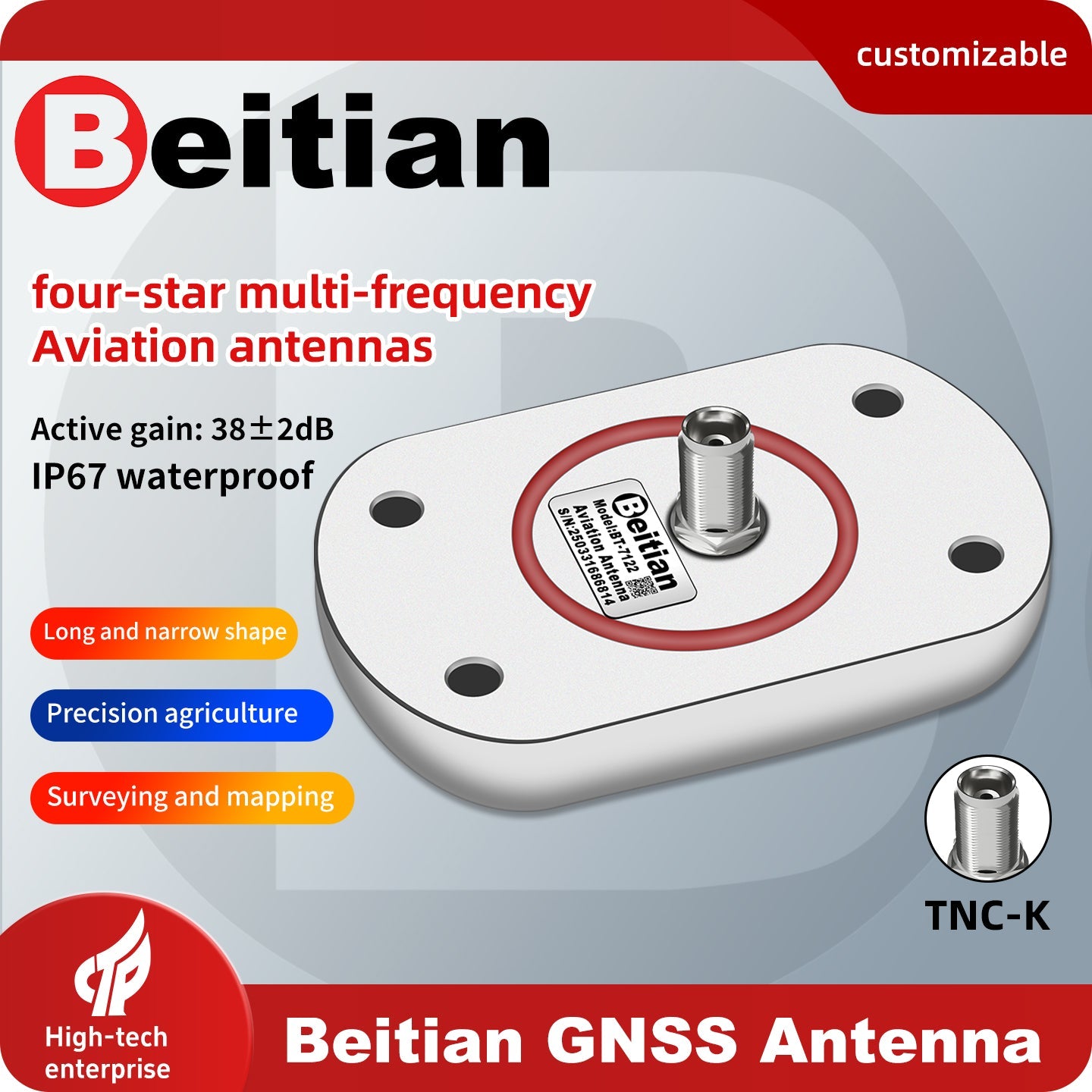

- حفاظت در برابر نفوذ IP67 برای استقرار در فضای باز.
- طراحی مکانیکی شامل چهار سوراخ پیچ برای ثابت کردن محصول و واشرهای سیلیکونی (همانطور که در مواد محصول توضیح داده شده است).

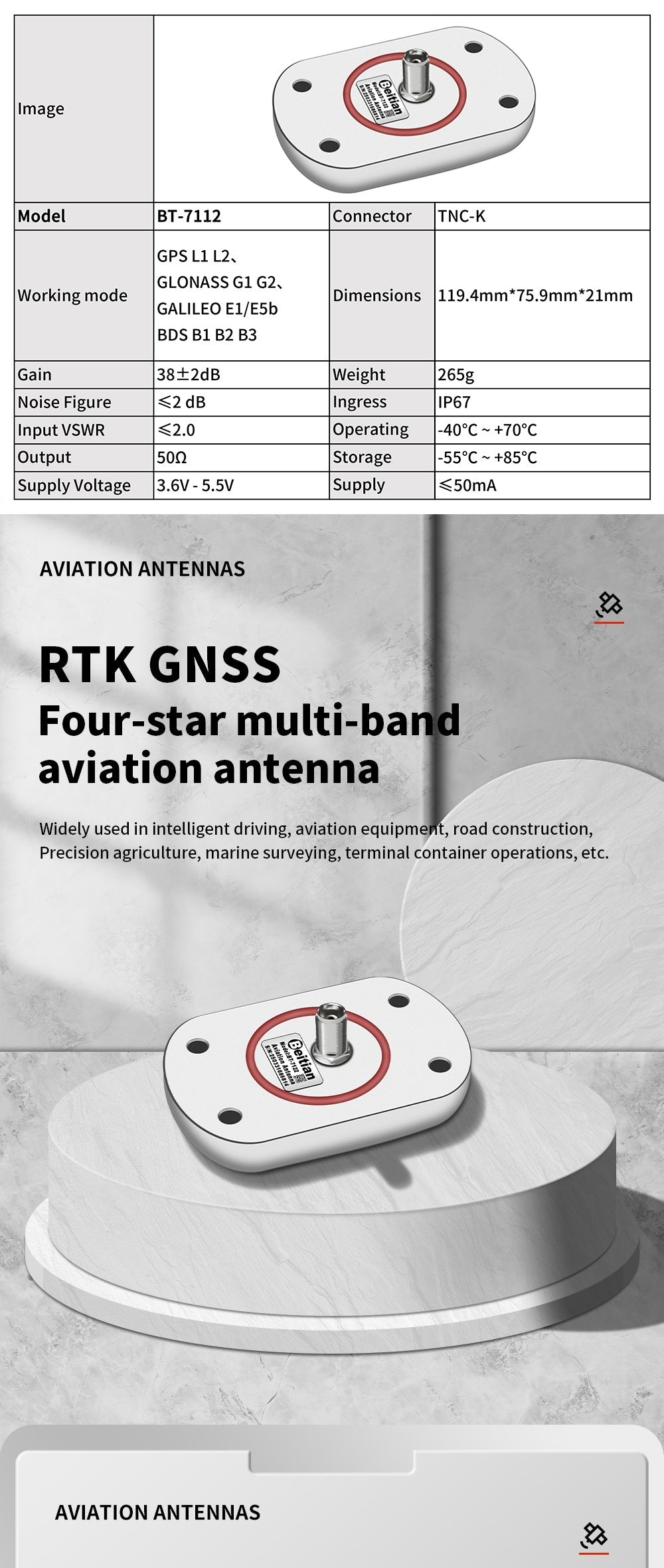

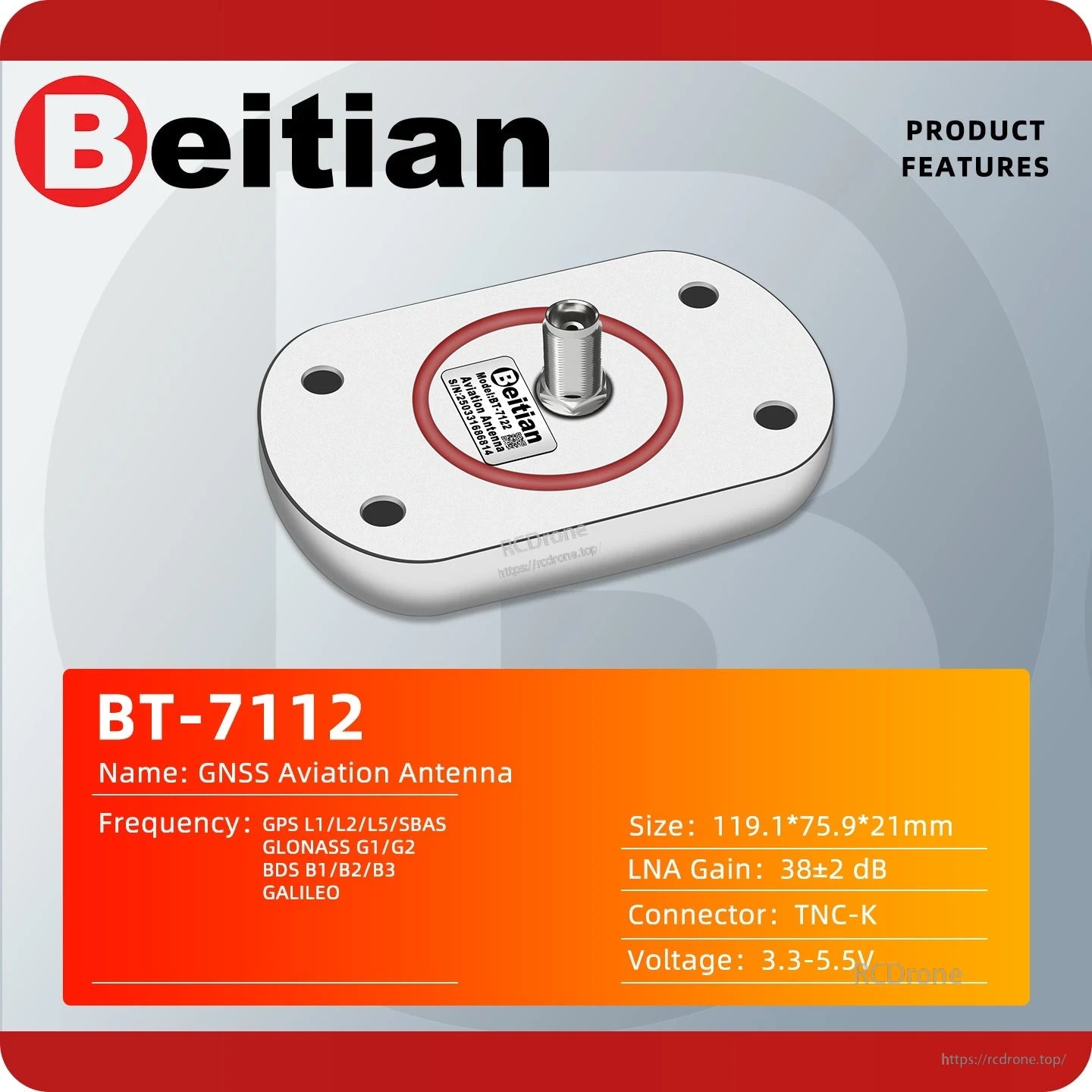

مشخصات
| مدل | BT-7112 |
| باندهای پشتیبانی شده (حالت کاری) | GPS L1/L2; GLONASS G1/G2; GALILEO E1/E5b; BDS B1/B2/B3 |
| کانکتور | TNC-K |
| ابعاد | 119.4mm*75.9mm*21mm |
| وزن | 265g |
| محافظت در برابر نفوذ | IP67 |
| امپدانس خروجی | 50Ω |
| VSWR خروجی | ≤2 (همچنین به عنوان ≤2.0 ذکر شده است) |
| VSWR ورودی | ≤2.0 |
| قطبش | RHCP |
| پوشش افقی | 360° |
| نسبت محوری در زینت | ≤3.0dB |
| دقت مرکز فاز | ≤3mm |
| دمای عملیاتی | -45°C~+70°C (همچنین به عنوان -40°C~+70°C ذکر شده است) |
| دمای ذخیرهسازی | -55°C~+85°C |
| رطوبت | 95% بدون میعان |
آنتن غیرفعال (گین در زینت)
| GPS L1 | ≥3.5dBi |
| GPS L2 | ≥3dBi |
| GLONASS G1 | ≥3dBi |
| GLONASS G2 | ≥3dBi |
| BDS B1 | ≥3.5dBi |
| BDS B2 | ≥3dBi |
| BDS B3 | ≥2.5dBi |
| GALILEO E1 | ≥2.0dBi |
| GALILEO E5b | ≥2.0dBi |
تقویتکننده نویز پایین (LNA)
| تقویت | (38±2)dB |
| نسبت نویز | ≤2.0dB (همچنین به عنوان ≤2 dB ذکر شده است) |
| VSWR ورودی | ≤2.0 |
| VSWR خروجی | ≤2.0 |
| تاخیر انتقال تفاضلی | ≤5ns |
| ولتاژ تغذیه | 3.6V - 5.5V (یک پنل محصول همچنین ولتاژ کاری را به صورت: 3.3-5.5V) |
| جریان تأمین | ≤50mA |
موارد موجود
- آنتن BT-7112 x1
کاربردها
- کشاورزی دقیق
- تجهیزات هوایی
- رانندگی هوشمند
- ساخت و ساز جاده
- نظارت دریایی
- عملیات کانتینر
برای سوالات پیشفروش یا پشتیبانی از ادغام (اتصالدهنده، نصب و تطابق سیستم)، با پشتیبانی تماس بگیرید در https://rcdrone.top/ یا [email protected].
جزئیات
ساخته شده برای موقعیتیابی RTK، BT-7112 از GPS، GLONASS، Galileo و BDS چندباندی در یک محفظه جمع و جور و مقاوم پشتیبانی میکند.
کمک به ادغام برای انتخاب اتصالدهنده، نصب و تطابق سیستم برای تنظیمات نظرسنجی، نقشهبرداری و کنترل ماشین در دسترس است.

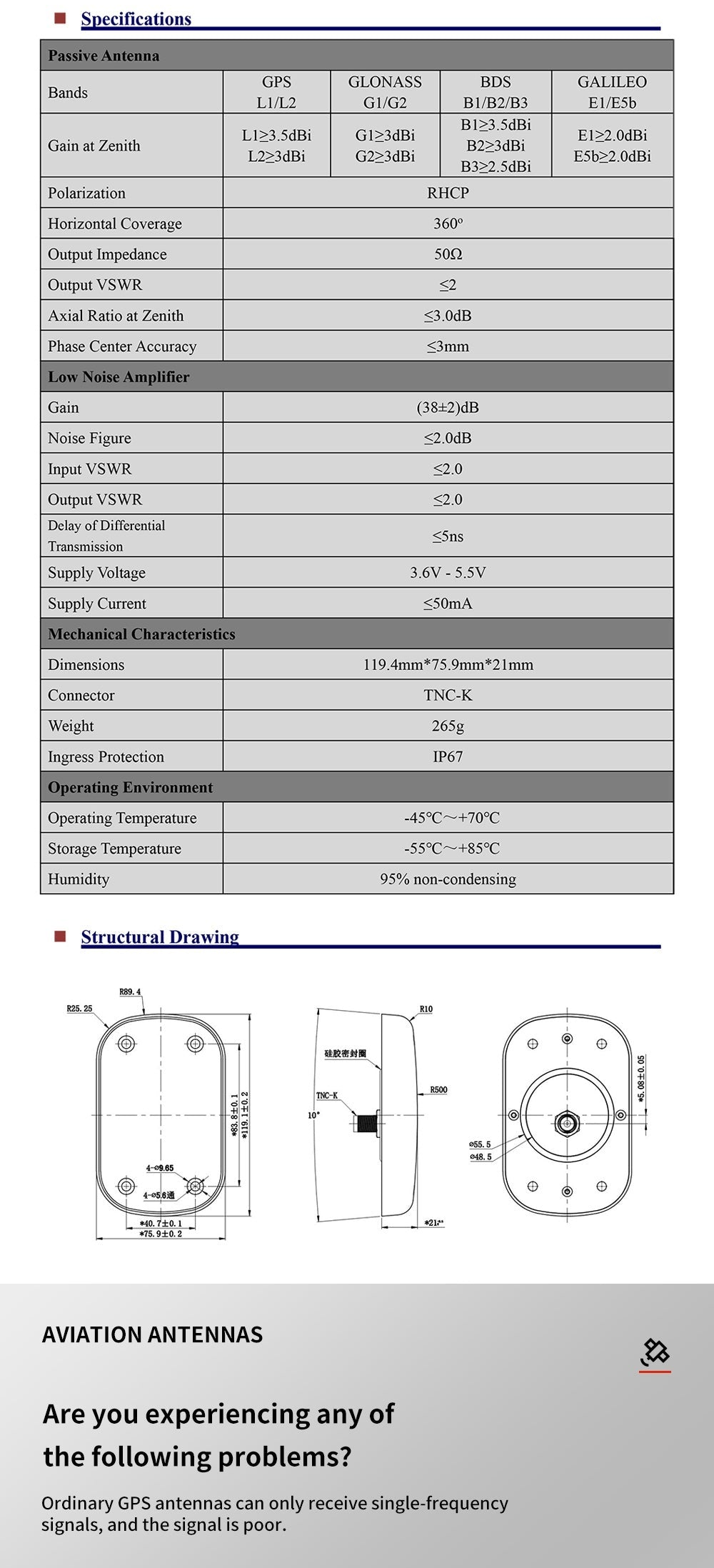

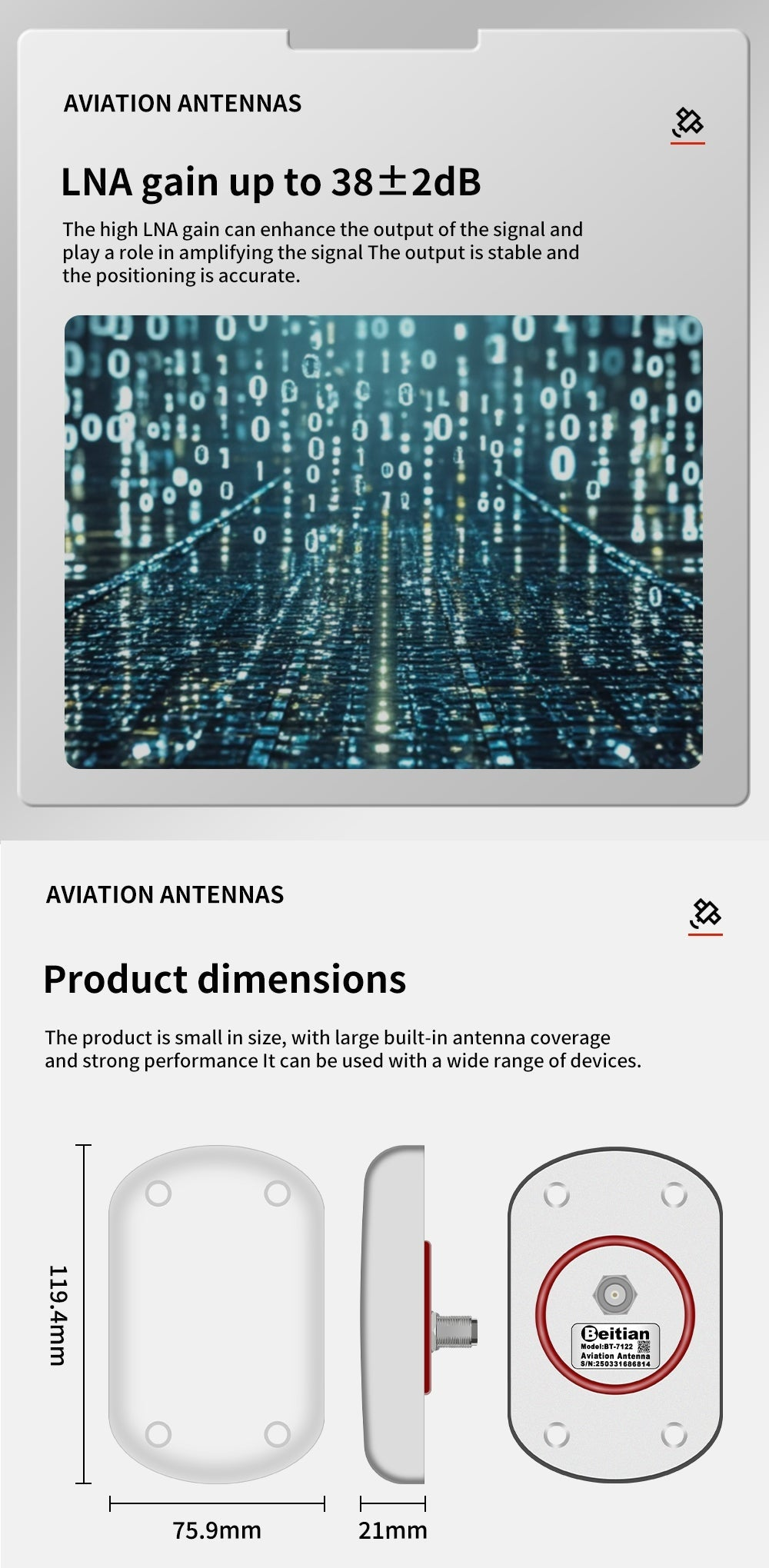

مشخصات اصلی و نقشههای ابعادی تأیید تناسب و الزامات عملکرد را قبل از نصب آسان میکند.

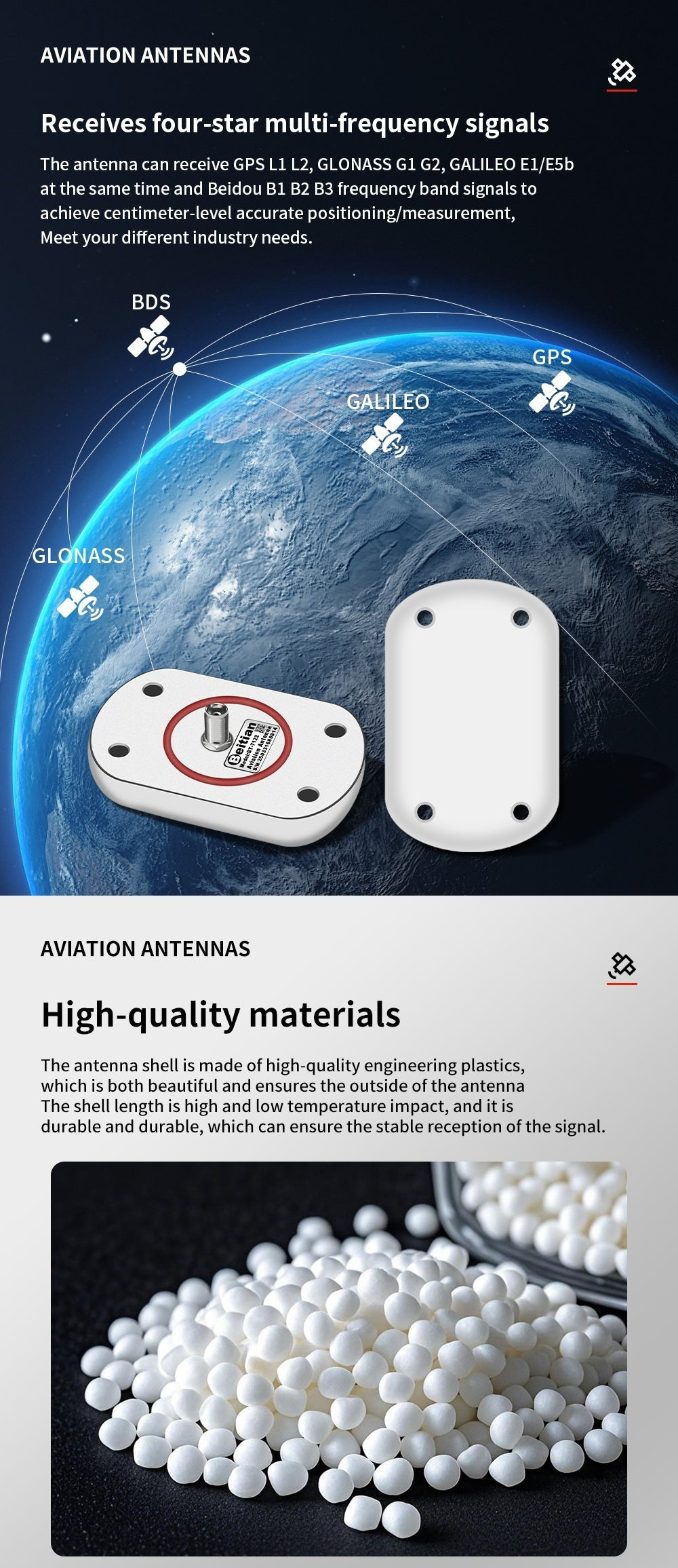

دریافت چند منظومهای و چند باندی به حفظ موقعیتیابی پایدار در محیطهای چالشبرانگیز و استقرارهای طولانی کمک میکند.
دریافت همزمان از چهار منظومه، در دسترسپذیری بالاتری را پشتیبانی میکند، در حالی که مواد بادوام به محافظت از عملکرد در فضای باز کمک میکنند.
دامنه وسیع ولتاژ تأمین و حفاظت داخلی در برابر رعد و برق، عملکرد قابل اعتمادی را در شرایط سخت فضای باز پشتیبانی میکند.
تقویتکننده LNA با گین بالا و فرم فاکتور کمحجم برای نصبهای RTK در وسایل نقلیه، UAV و ایستگاههای ثابت مناسب است.

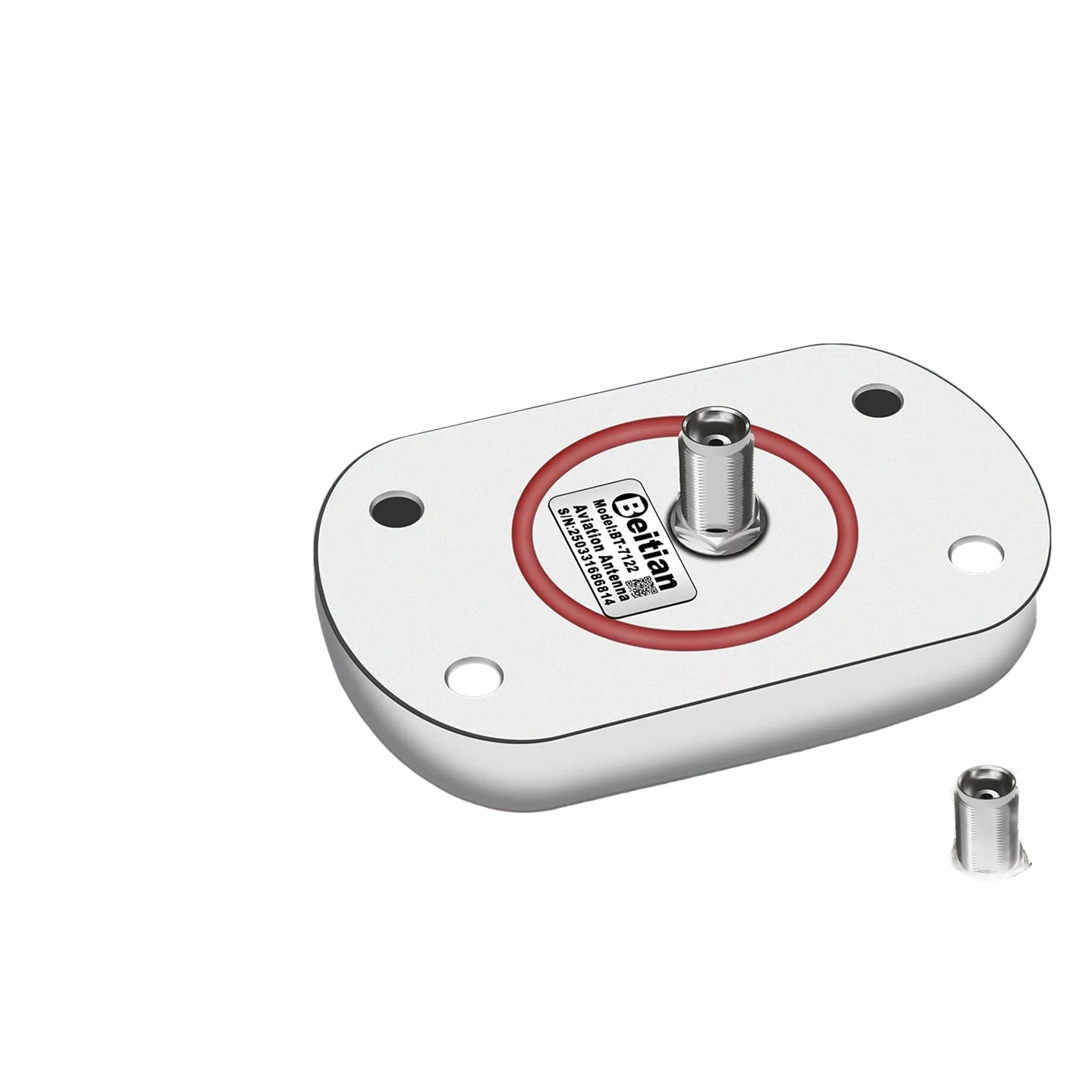

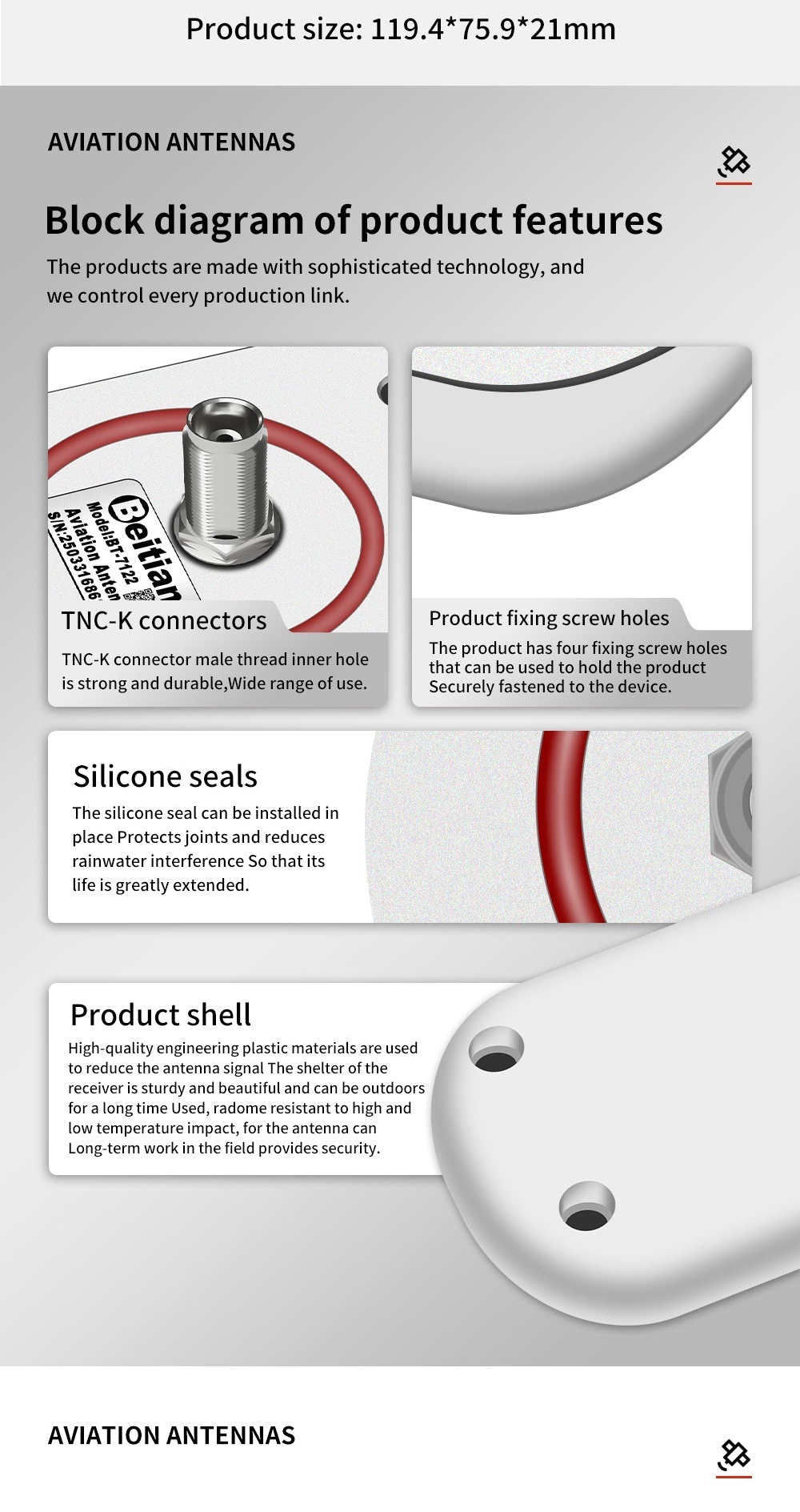

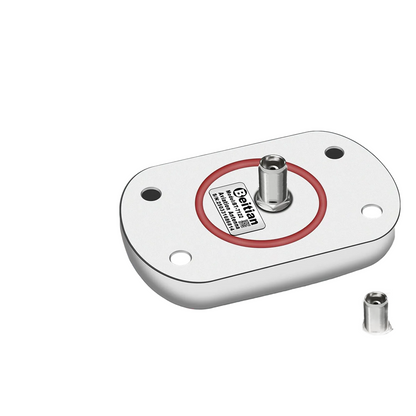

اتصال TNC-K، آببندی سیلیکونی و چهار سوراخ پیچ برای نصب، نصب را ساده کرده و در عین حال حفاظت در برابر نفوذ را حفظ میکند.
طراحی شده برای جریانهای کاری RTK چند فرکانسی، با گزینههای پشتیبانی برای پروژههای سفارشی و خدمات پس از فروش.
محفظه با پروفایل پایین به راحتی بر روی سقف تجهیزات، میلهها و سکوهایی که فضای محدودی دارند، یکپارچه میشود.
استفادههای رایج شامل کشاورزی دقیق، ساخت و ساز جاده، نظارت دریایی و عملیات کانتینری است.
