آنتن نقشهبرداری GNSS Beitian BT-800S برای ایستگاه پایه RTK (GPS/BDS/GLONASS/Galileo)
آنتن نقشهبرداری GNSS Beitian BT-800S برای ایستگاه پایه RTK (GPS/BDS/GLONASS/Galileo)
Beitian
در دسترس بودن پیکاپ بارگیری نشد
بررسی

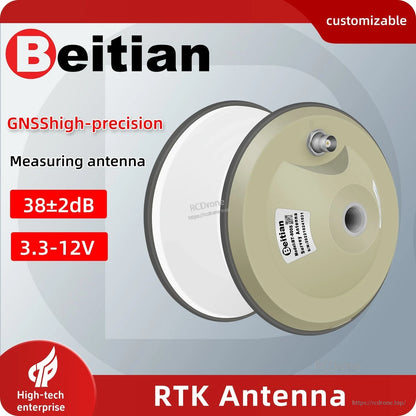

آنتن نظرسنجی GNSS مدل Beitian BT-800S برای اندازهگیری ایستگاه پایه RTK و دریافت ناوبری ماهوارهای چندگانه طراحی شده است. این آنتن از سیگنالهای GPS، BDS، GLONASS، GALILEO، SBAS، QZSS، IRNSS و L-Band برای نظرسنجی، نقشهبرداری و سایر فرآیندهای موقعیتیابی دقیق پشتیبانی میکند.
ویژگیهای کلیدی

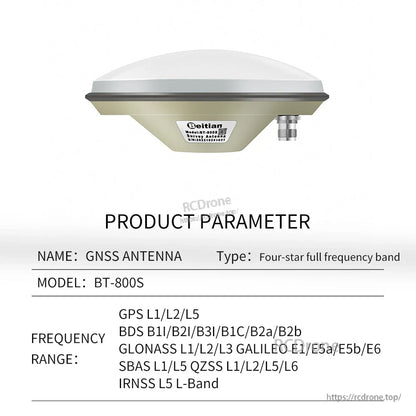

- دریافت چندسیستمی و چندباندی: GPS L1/L2/L5، BDS B1I/B2I/B3I/B1C/B2a/B2b، GLONASS L1/L2/L3، GALILEO E1/E5a/E5b/E6، SBAS L1/L5، QZSS L1/L2/L5/L6، IRNSS L5، L-Band
- قطبش دایرهای راستگرد
- زاویه پوشش افقی ۳۶۰ درجه

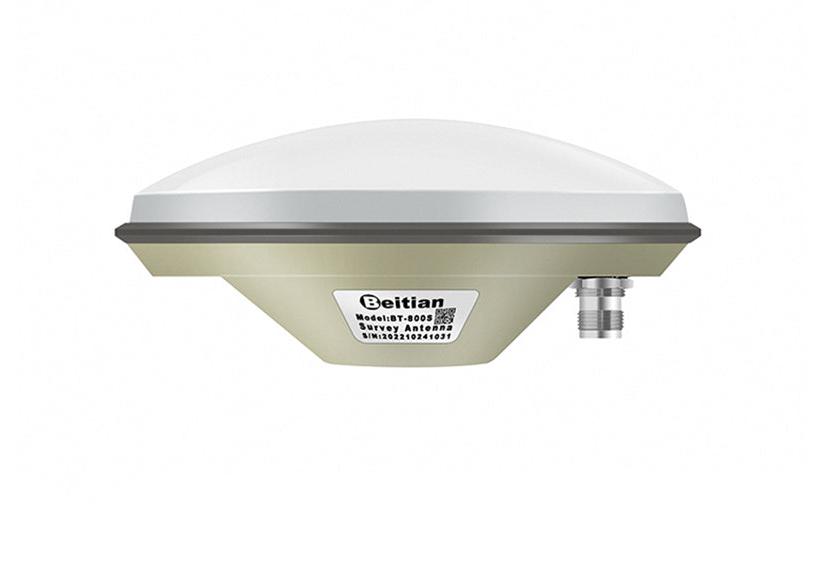

- رابط کانکتور TNC-K؛ امپدانس پورت ۵۰Ω
- جعبه از جنس PC مقاوم در برابر UV (طبق مواد ارائه شده)
- ساختار حلقه و درزگیر لاستیکی ضد آب؛ درجه ضد آب تا IP67 اعلام شده است

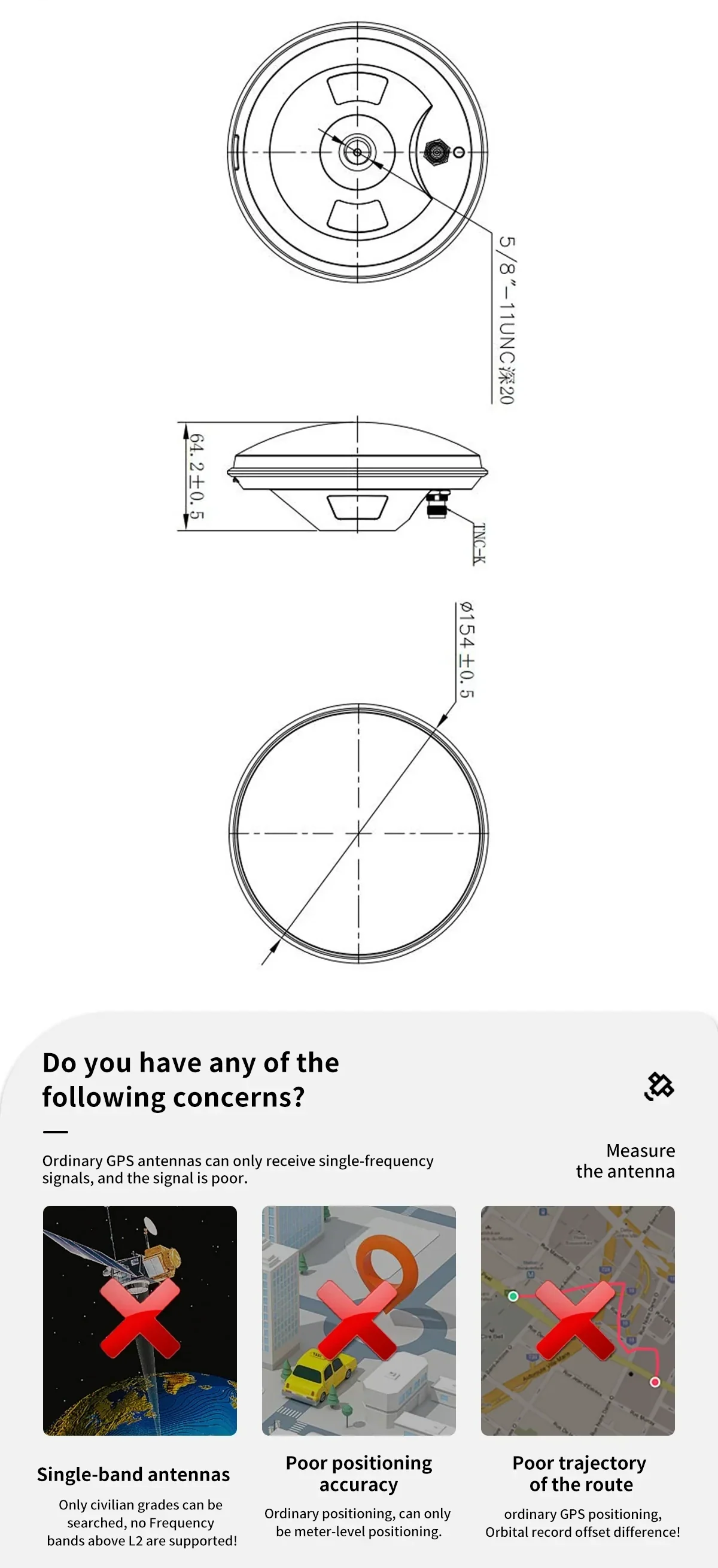

- سوراخ نصب: ۵/8"-11UNC (عمق به عنوان ۱۹ عمیق نشان داده شده؛ نقشه دیگر عمق ۲۰ را یادداشت کرده است)

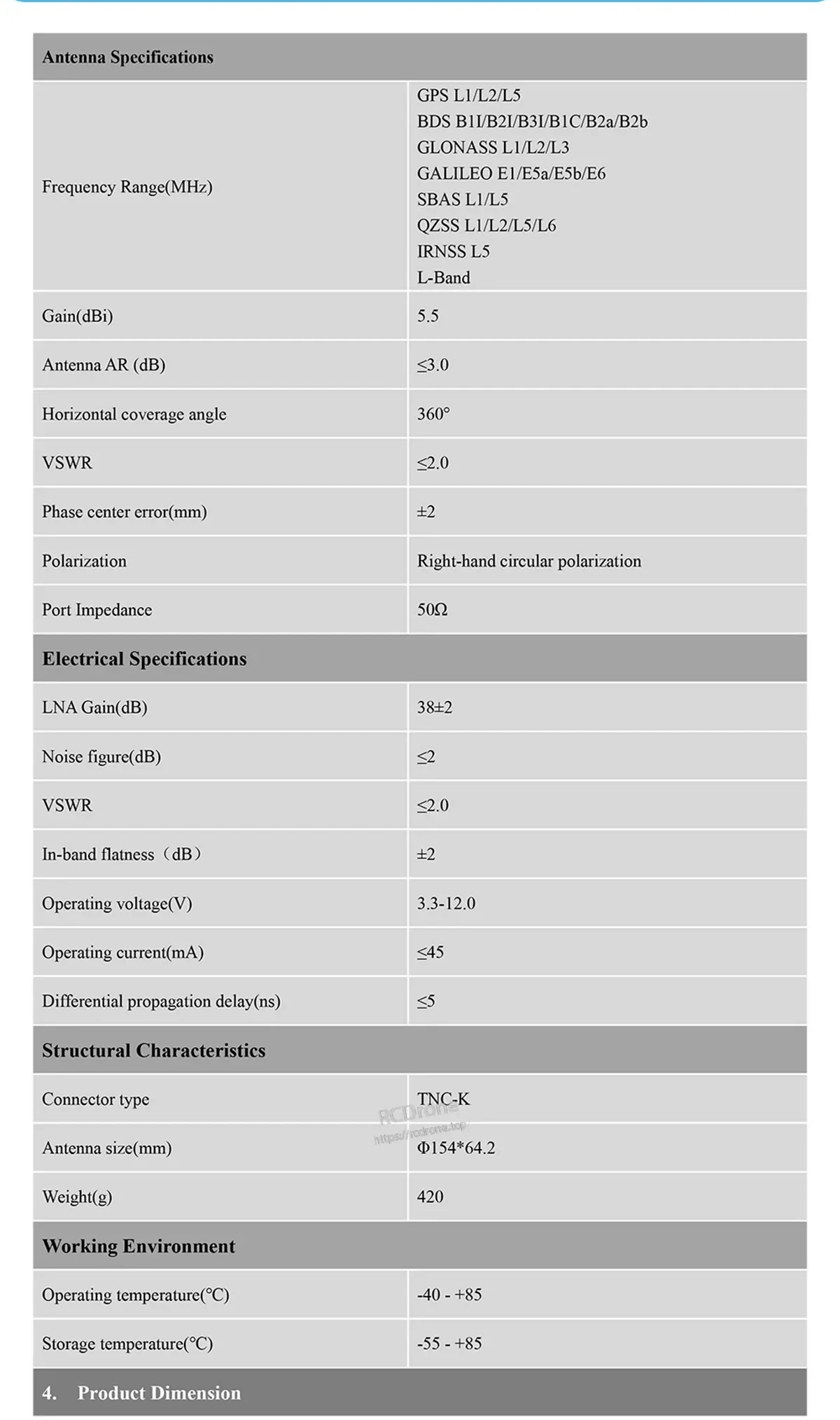

مشخصات

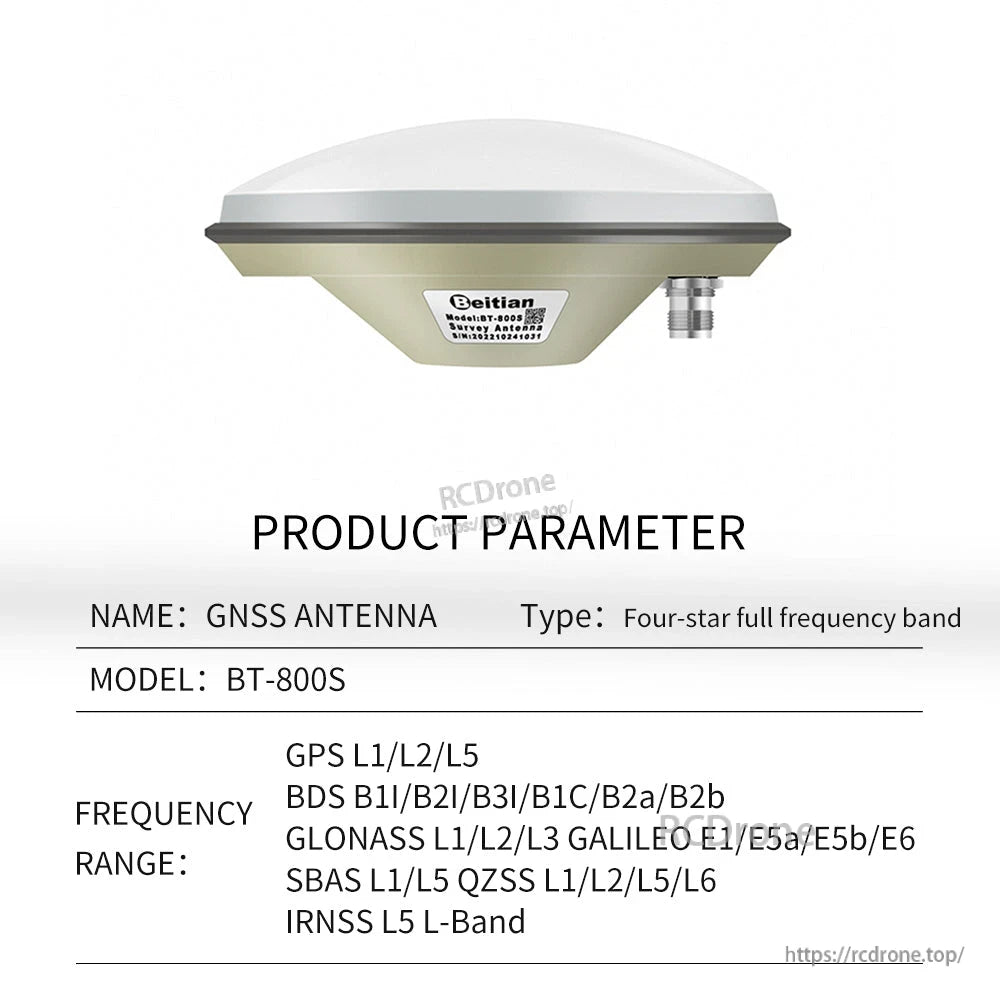

| مدل | BT-800S |
| حالت کاری / سیگنالهای پشتیبانی شده | GPS L1/L2/L5؛ BDS B1I/B2I/B3I/B1C/B2a/B2b؛ GLONASS L1/L2/L3؛ GALILEO E1/E5a/E5b/E6؛ SBAS L1/L5؛ QZSS L1/L2/L5/L6؛ IRNSS L5؛ L-Band |
| گین (dBi) | ۵.5 |
| آنتن AR (dB) | ≤3.0 |
| زاویه پوشش افقی | 360° |
| VSWR | ≤2.0 |
| خطای مرکز فاز (میلیمتر) | ±2 |
| قطبش | قطبش دایرهای راستدست |
| امپدانس پورت | 50Ω |
| تقویت LNA (dB) | 38±2 |
| نسبت نویز (dB) | ≤2 |
| همواری در باند (dB) | ±2 |
| ولتاژ عملیاتی (V) | 3.3-12.0 |
| جریان عملیاتی (mA) | ≤45 |
| تاخیر انتشار تفاضلی (ns) | ≤5 |
| نوع کانکتور | TNC-K |

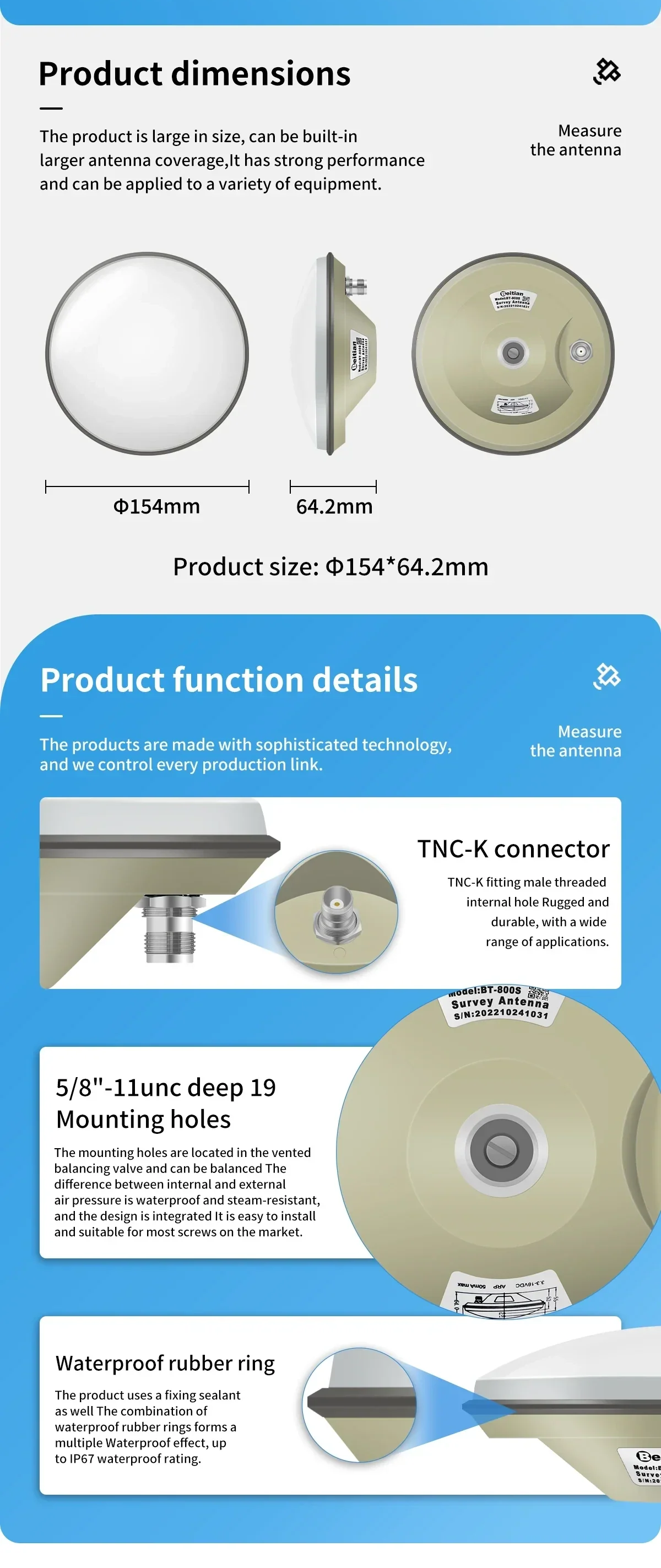

| اندازه آنتن (میلیمتر) | Φ154*64.2 (تحمل طراحی به صورت Φ154±0.5; 64.2±0.5) |
| وزن (گرم) | 420 |
| دمای عملیاتی (°C) | -40 - +85 |
| دمای ذخیرهسازی (°C) | -55 - +85 |

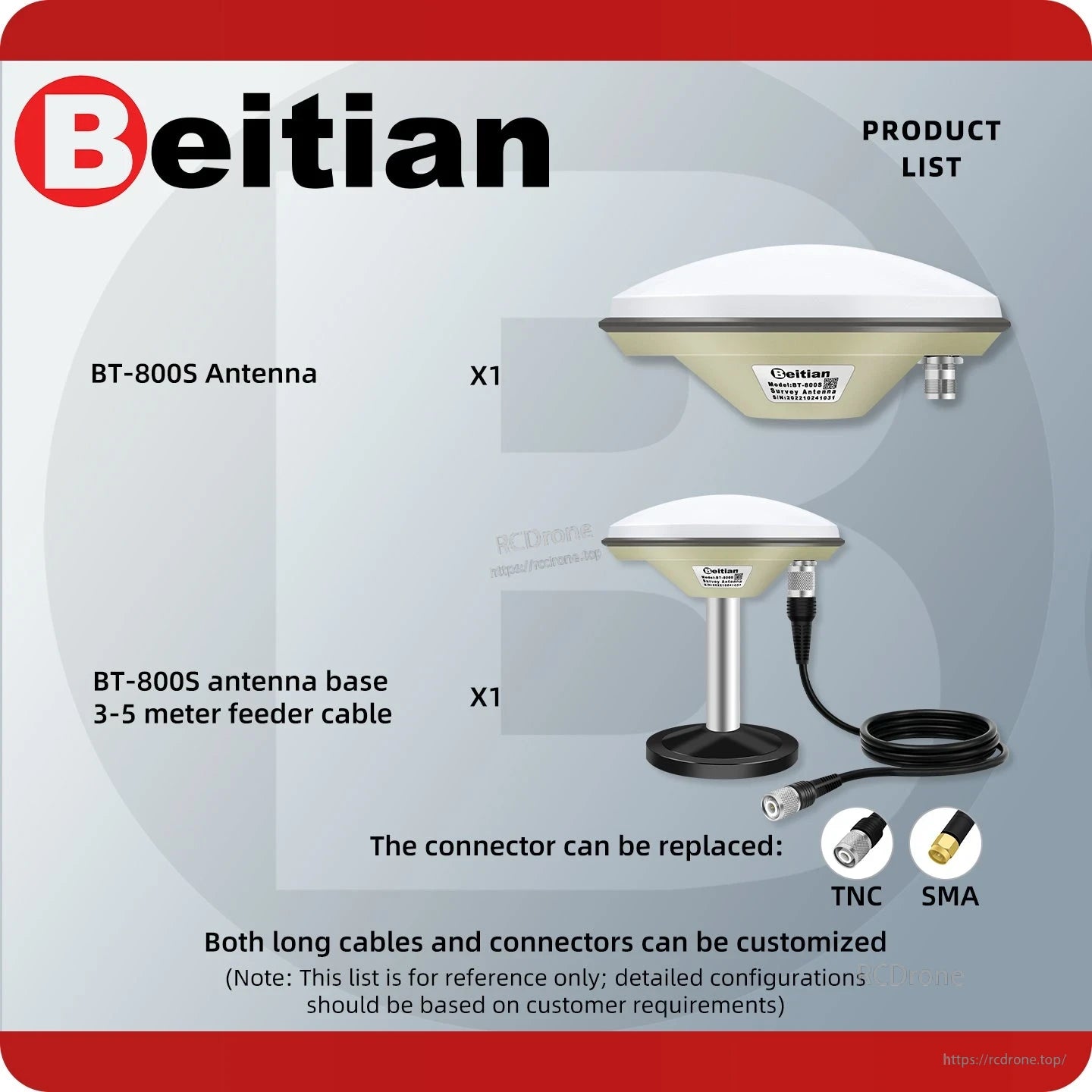

محتویات شامل
- آنتن BT-800S x1

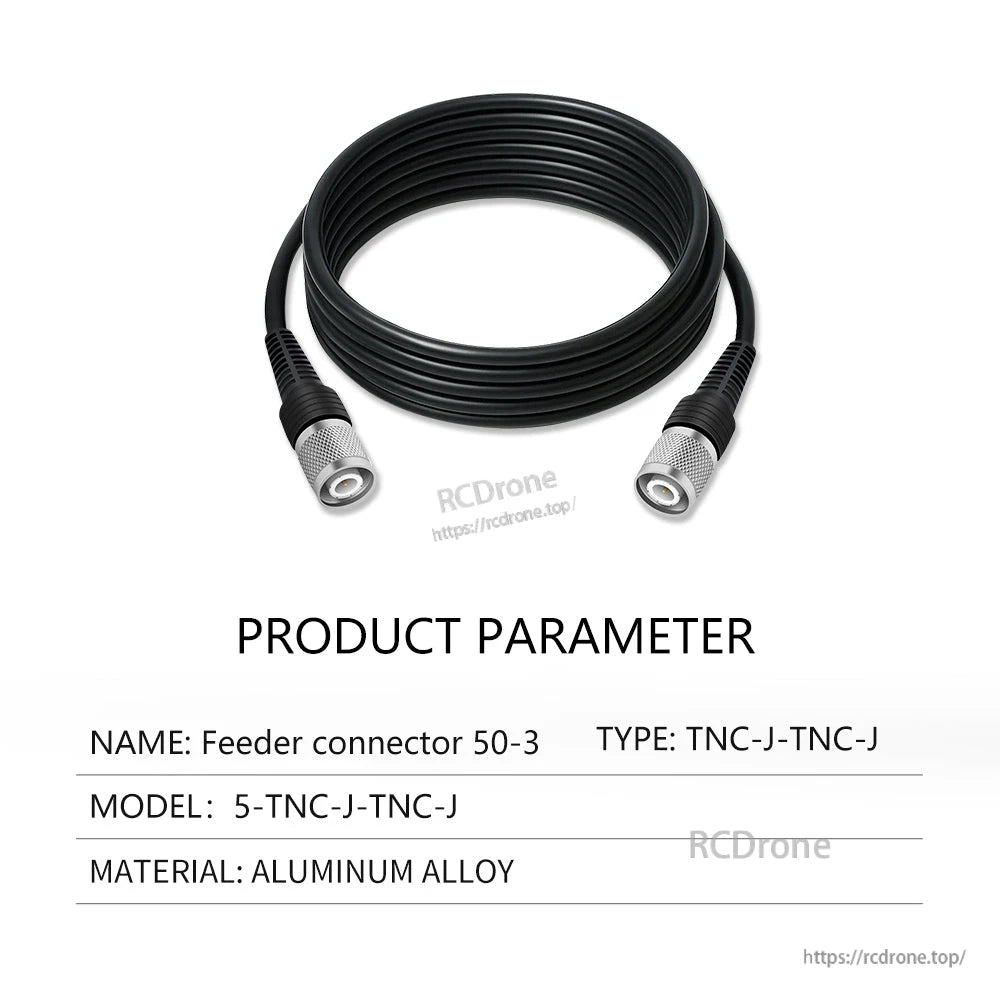

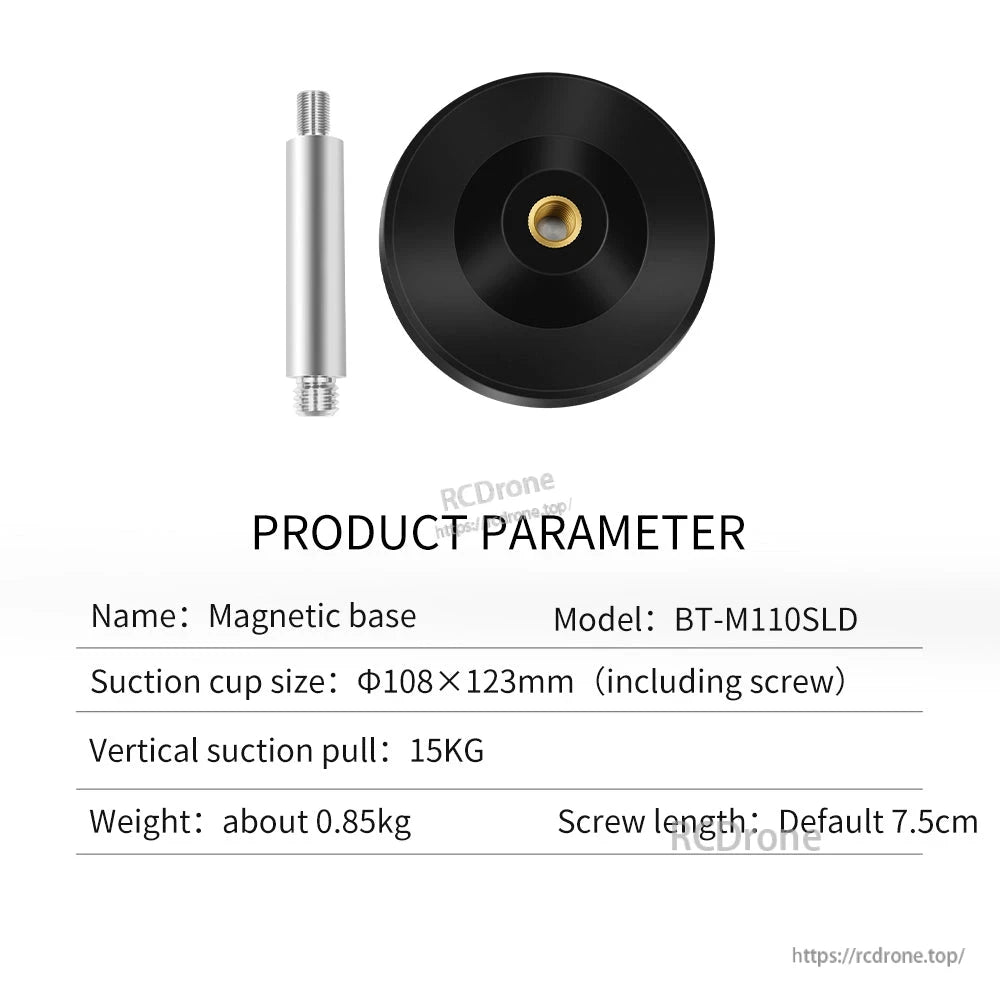

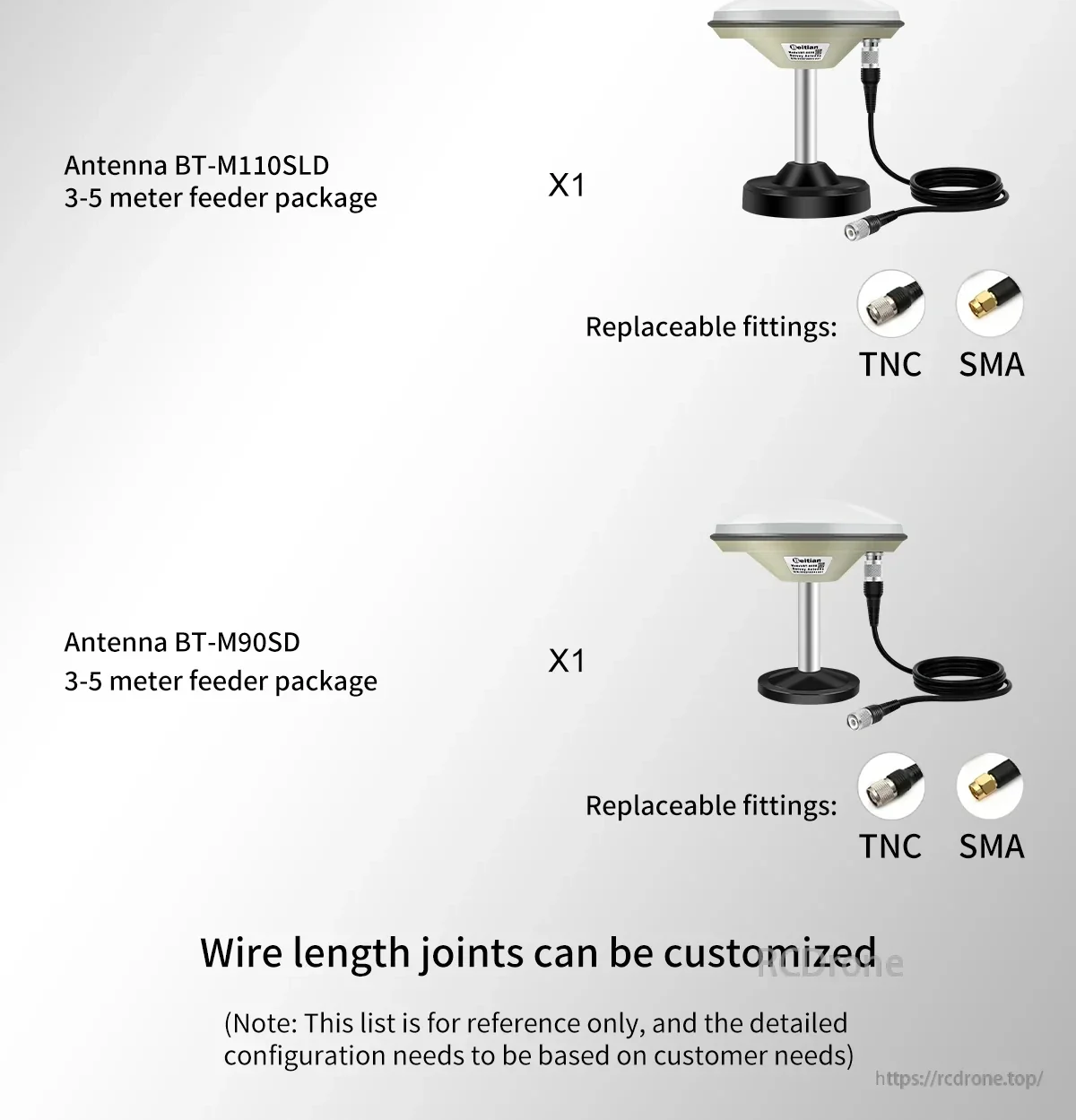

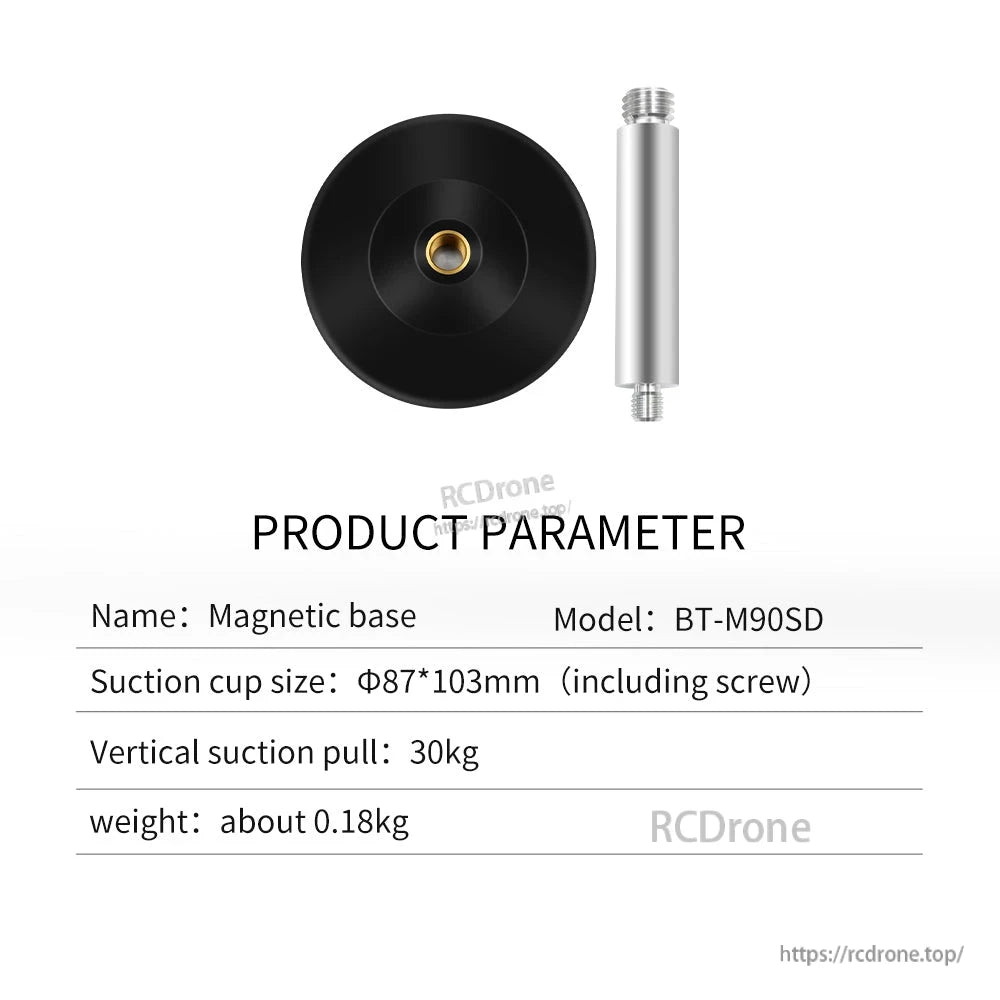

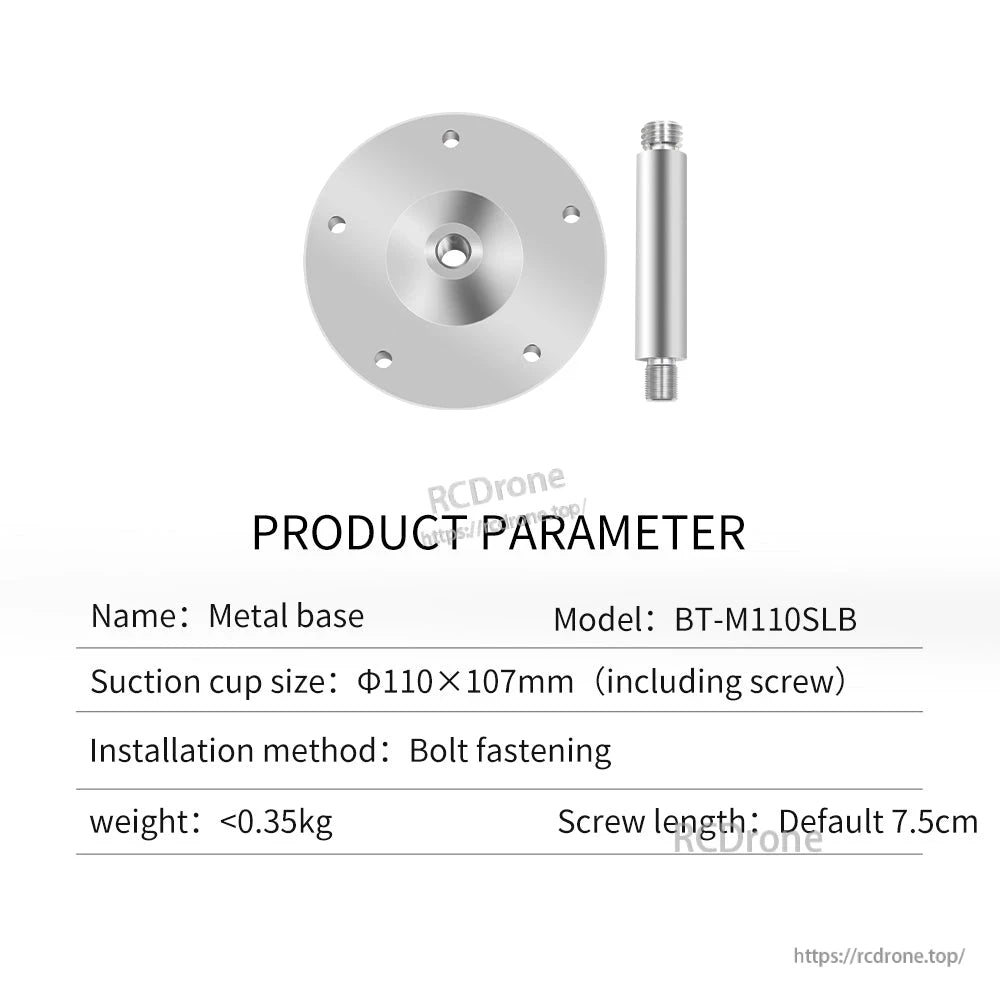

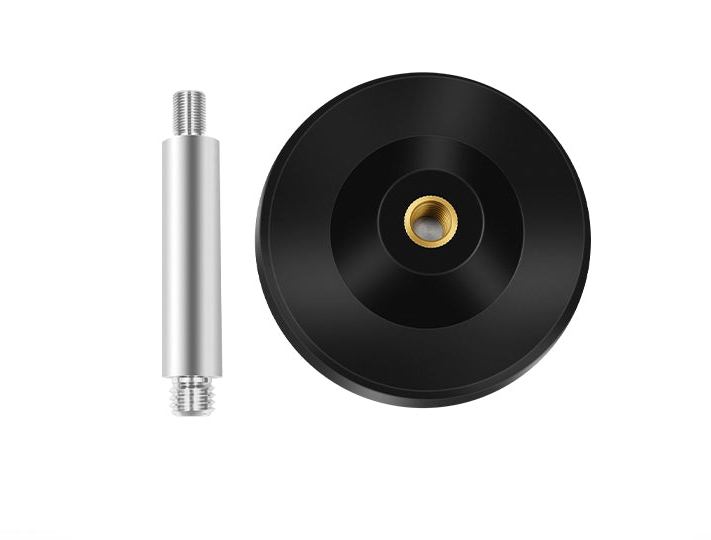

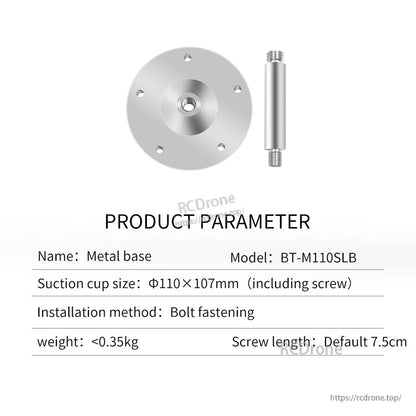

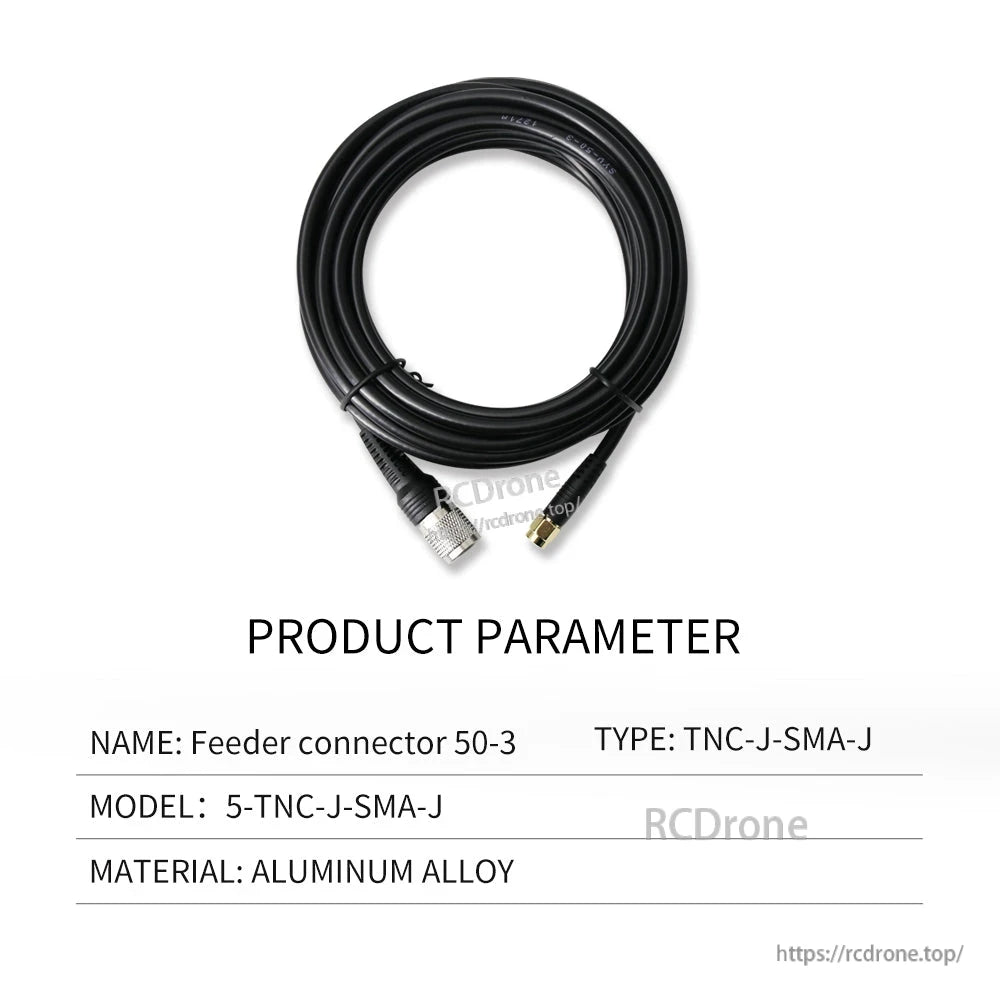

سایر پیکربندیهای قابل انتخاب که در گزینههای موجود نشان داده شدهاند ممکن است شامل پایههای مغناطیسی/آلومینیومی و مجموعههای کابل 3 متری یا 5 متری (e.g. , TNC-J به SMA-J، TNC-J به TNC-J) باشد. محتوای بسته به گزینه انتخاب شده بستگی دارد.
برنامهها
- نقشهبرداری و نقشهکشی ژئودتیک
- نقشهکشی آبراهها
- نقشهکشی اقیانوس
- کشاورزی دقیق
- اندازهگیریهای RTK
- وسایل نقلیه بدون سرنشین
- سیستم آزمون رانندگی
برای کمک در انتخاب محصول (گزینه آنتن، پایه یا کابل) و پشتیبانی پس از فروش، با [email protected] or تماس بگیرید https://rcdrone.top/.
جزئیات
BT-800S را انتخاب کنید زمانی که به یک آنتن نقشهبرداری نیاز دارید که برای ایستگاههای پایه RTK و دریافت چند منظوره طراحی شده است.
این آنتن برای استقرار قابل اعتماد در میدان طراحی شده است و یک محفظه دامنه مقاوم را با یک رابط استاندارد نصب نقشهبرداری ترکیب میکند.
پشتیبانی چند باند، تقویتکننده LNA پایدار و دامنه ولتاژ عملیاتی وسیع به حفظ عملکرد موقعیتیابی مداوم کمک میکند.

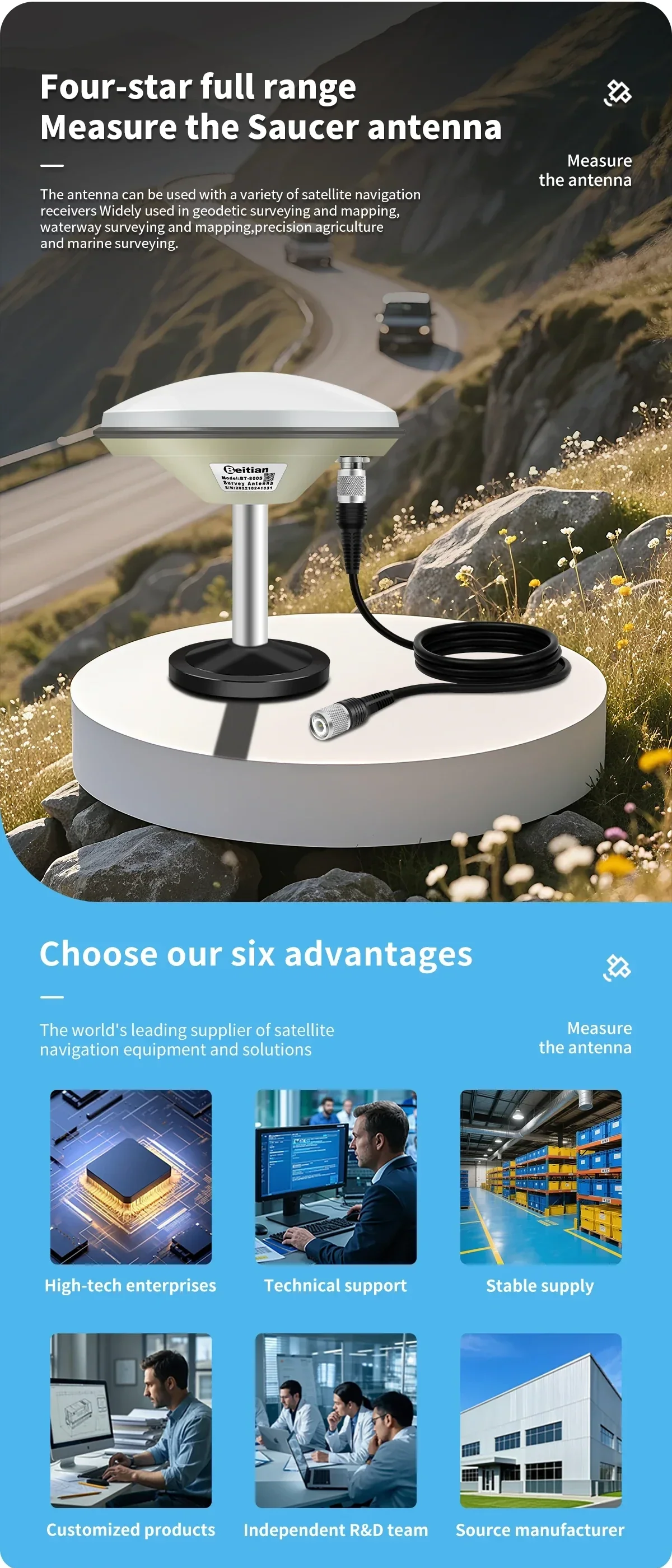

یک پایه پیچ 5/8"-11 UNC و پروفایل جمع و جور نصب را بر روی میلهها و پایههای نقشهبرداری رایج آسان میکند.
پوشش در سراسر صورتهای فلکی اصلی GNSS از تعداد بیشتری ماهواره برای نظارت، نقشهبرداری و جریانهای RTK پشتیبانی میکند.

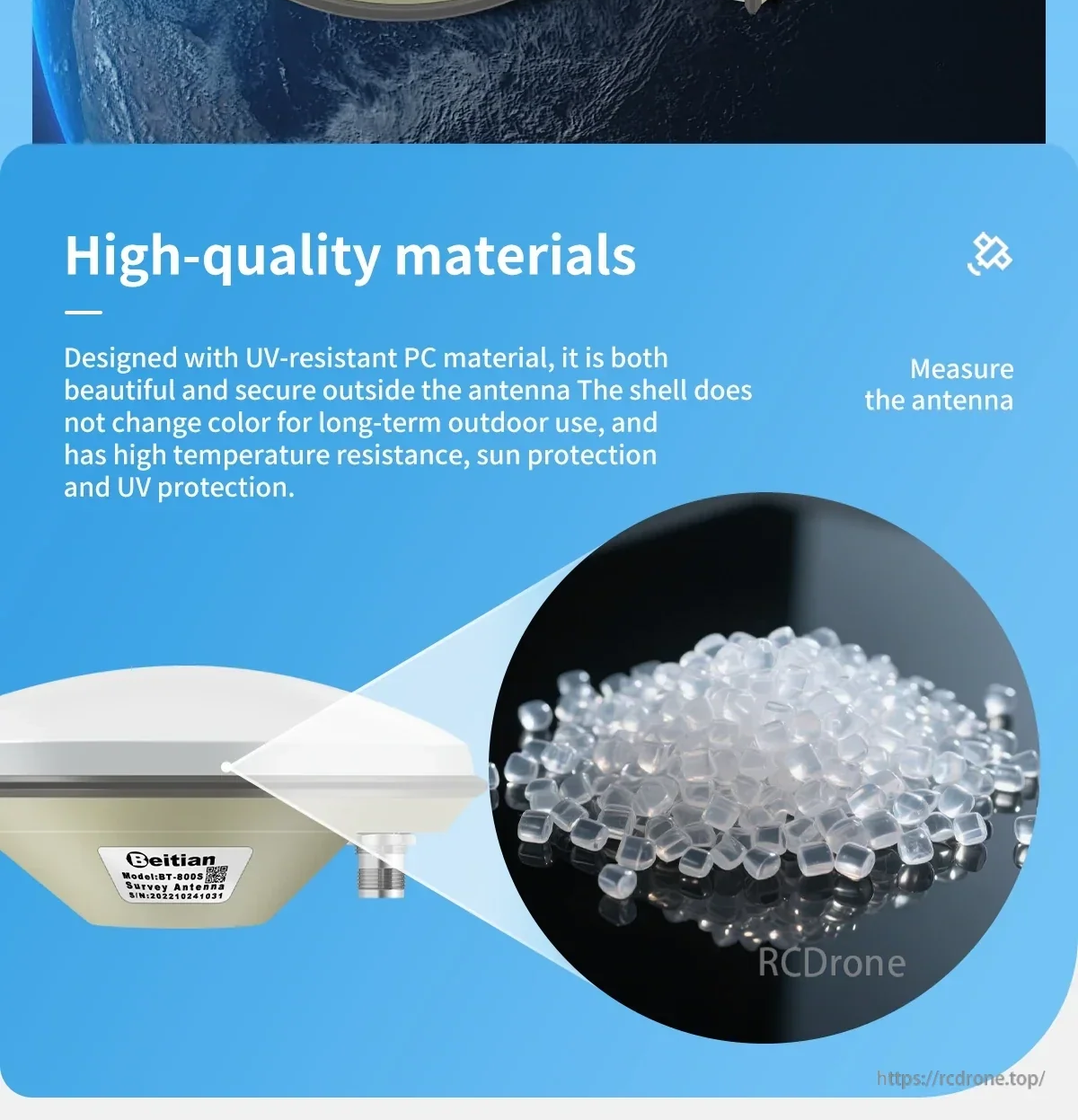

محفظه PC مقاوم در برابر UV برای استفاده طولانیمدت در فضای باز طراحی شده است که در آن تغییرات دما و نور خورشید عوامل مؤثری هستند.
تقویتکننده کمصدا و ورودی برق انعطافپذیر از دریافت سیگنال تمیز در مجموعههای مختلف میدانی پشتیبانی میکند.
جزئیات اتصال و نصب بر اساس سختافزار رایج نظرسنجی طراحی شدهاند، با ویژگیهای آببندی برای نصبهای خارجی.

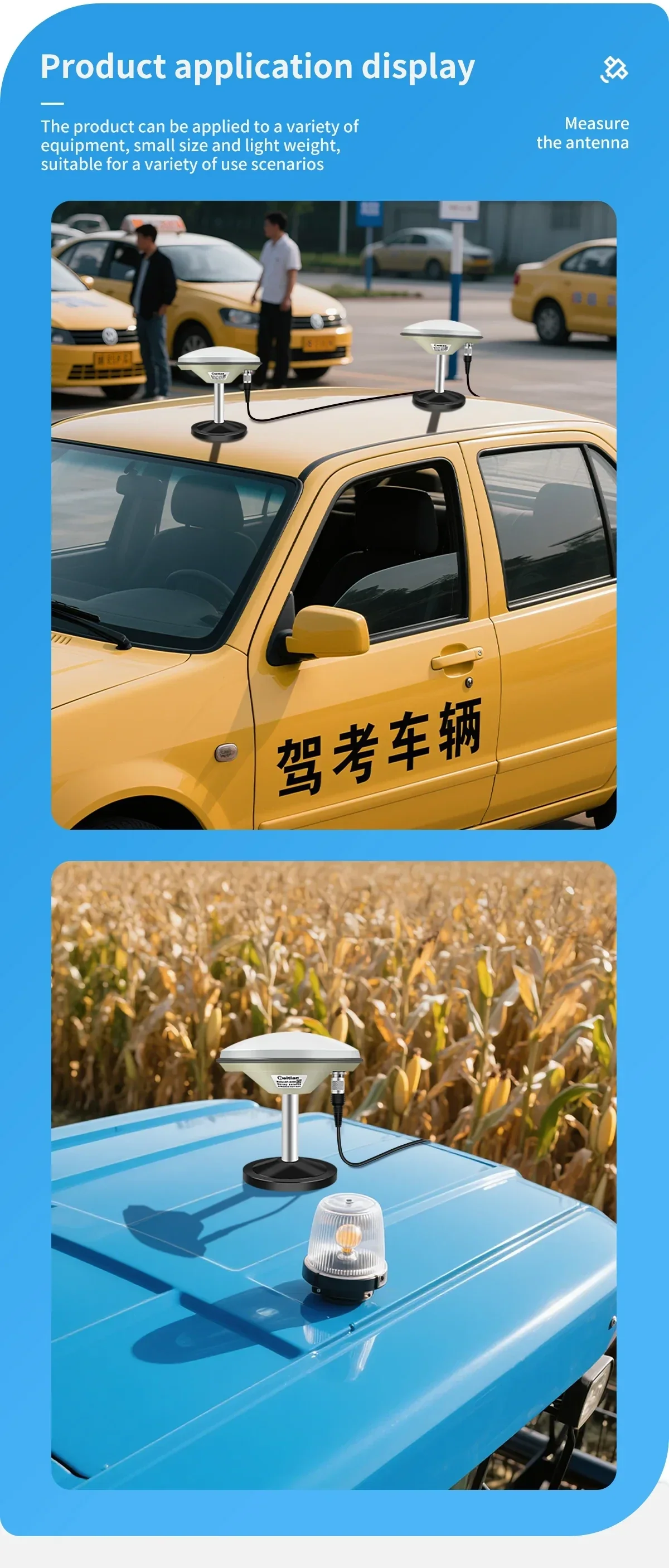

نصب بر روی وسیله نقلیه از کاربردهایی مانند سیستمهای آزمون رانندگی و جمعآوری دادههای موبایل پشتیبانی میکند که در آن دریافت مداوم اهمیت دارد.
طول کابل و ترکیبهای اتصال میتوانند برای مطابقت با رابط گیرنده و فاصله نصب انتخاب شوند.
