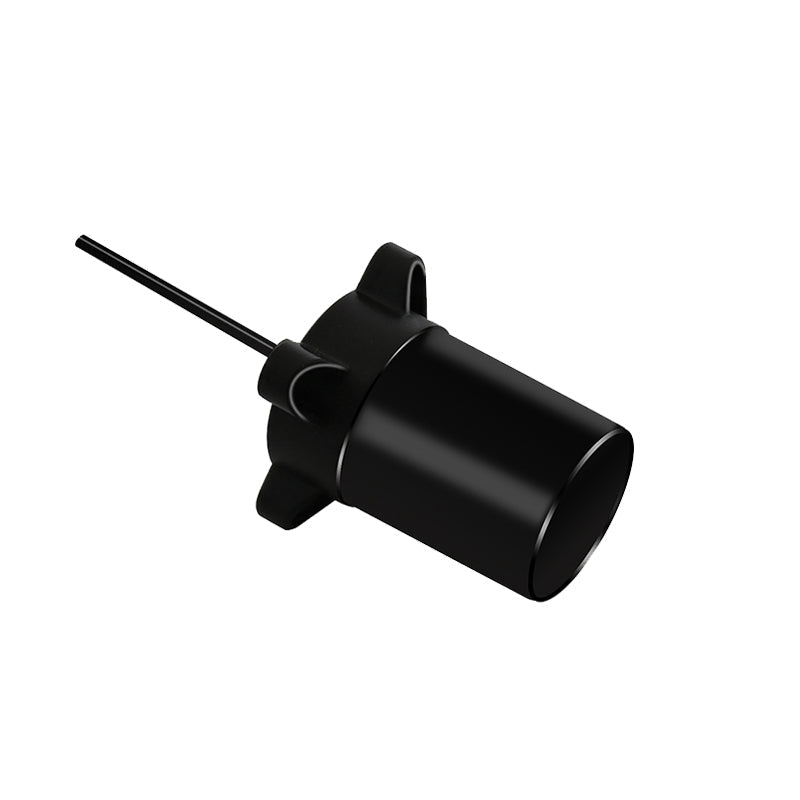

• Beitian BT-T009 quadrifilar helical full-band RTK GNSS antenna with cable lead, black cylindrical body

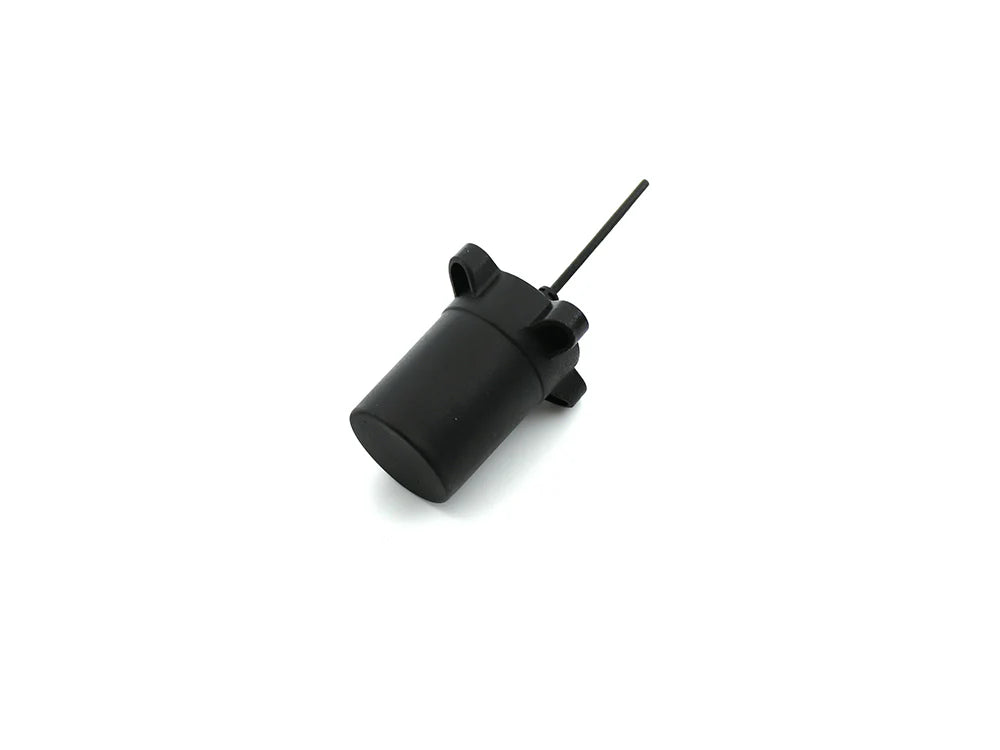

  • Compact black helical GNSS antenna angled view showing mounting base and cable exit
  • Beitian BT-T009 helical antenna promo graphic with four-star full range text and feature callouts
  • Beitian application scenario graphic showing drone and outdoor equipment use cases
  • Product advantage graphic listing GPS/GLONASS/BDS/GALILEO selectable and 4800–921600 bps
1 6

آنتن GNSS RTK چهارمارپیچ Beitian BT-T009 با پوشش کامل باند، کانکتور SMA-J و کابل RG316 به طول ۶۰ سانتی‌متر برای پهپاد RTK

آنتن GNSS RTK چهارمارپیچ Beitian BT-T009 با پوشش کامل باند، کانکتور SMA-J و کابل RG316 به طول ۶۰ سانتی‌متر برای پهپاد RTK

Beitian

$83.04 USD
$83.04 USD
فروش فروخته شده
Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
مشاهده جزئیات کامل

بررسی

آنتن GNSS بی‌تیان BT-T009 یک آنتن هلیکی چهار رشته‌ای و چند فرکانسی است که برای نصب‌های RTK GNSS جمع و جور طراحی شده است. این آنتن دارای اندازه کوچک و وزن سبک است و برای استفاده با انواع گیرنده‌ها در پلتفرم‌های UAV، تجهیزات ترمینال دستی و دستگاه‌های RTK کوچک مناسب است.

ویژگی‌های کلیدی

  • پشتیبانی از GNSS با باند کامل: GPS، BDS، GLONASS، GALILEO
  • قطبش دایره‌ای دست راست (RHCP)
  • زاویه پوشش افقی ۳۶۰ درجه
  • LNA یکپارچه با دامنه ولتاژ کاری وسیع
  • کانکتور SMA-J با کابل RG316

مشخصات

مشخصات آنتن

دامنه فرکانس GPS L1/L2/L5؛ BDS B1/B2/B3؛ GLONASS G1/G2/G3؛ GALILEO E1/E6/E5b
گین (dBi) ۲
آنتن AR (dB) ≤۳
زاویه پوشش افقی ۳۶۰ درجه
VSWR ≤۲
قطبش قطبش دایره‌ای دست راست
امپدانس پورت (اهم) ۵۰
خطای مرکز فاز (میلی‌متر) ±۲

مشخصات الکتریکی

تقویت LNA (dB) 32±2
نسبت نویز (dB) ≤2
ولتاژ عملیاتی (V) 3.3-12.0
جریان عملیاتی (مA) ≤50
خروجی VSWR ≤2
صاف بودن باند (dB) ±2
تاخیر انتشار تفاضلی (ns) ≤5

ویژگی‌های ساختاری

نوع کانکتور SMA-J

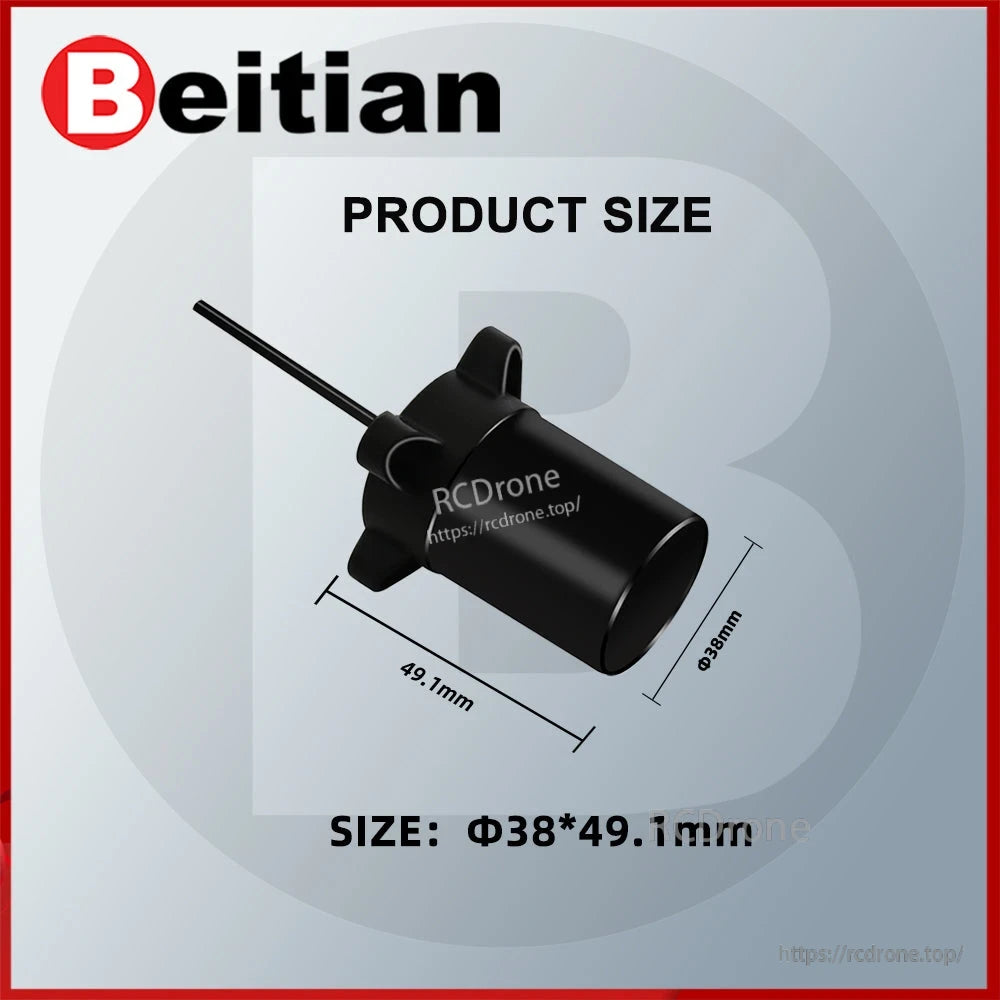

اندازه آنتن (mm) Phi38*49.1
کابل RG316
طول کابل 60 سانتی‌متر (600±10 mm)
وزن آنتن (g) ≤22 (بدون احتساب طول خط)
ابعاد نصب / نمای کلی (mm) Phi40.00±0.1; 4-Phi3.30; 38.00 x 38.00; Phi33.0

محیط کاری

دمای عملیاتی (C) -40 تا +85
دمای ذخیره‌سازی (C) -55 تا +85

کاربردها

  • موقعیت‌یابی RTK GNSS پهپاد / پهپاد کشاورزی
  • تجهیزات ترمینال دستی
  • ادغام تجهیزات و گیرنده‌های کوچک RTK

برای انتخاب محصول و پشتیبانی از ادغام، با [email protected] or تماس بگیرید https://rcdrone.top/.

جزئیات

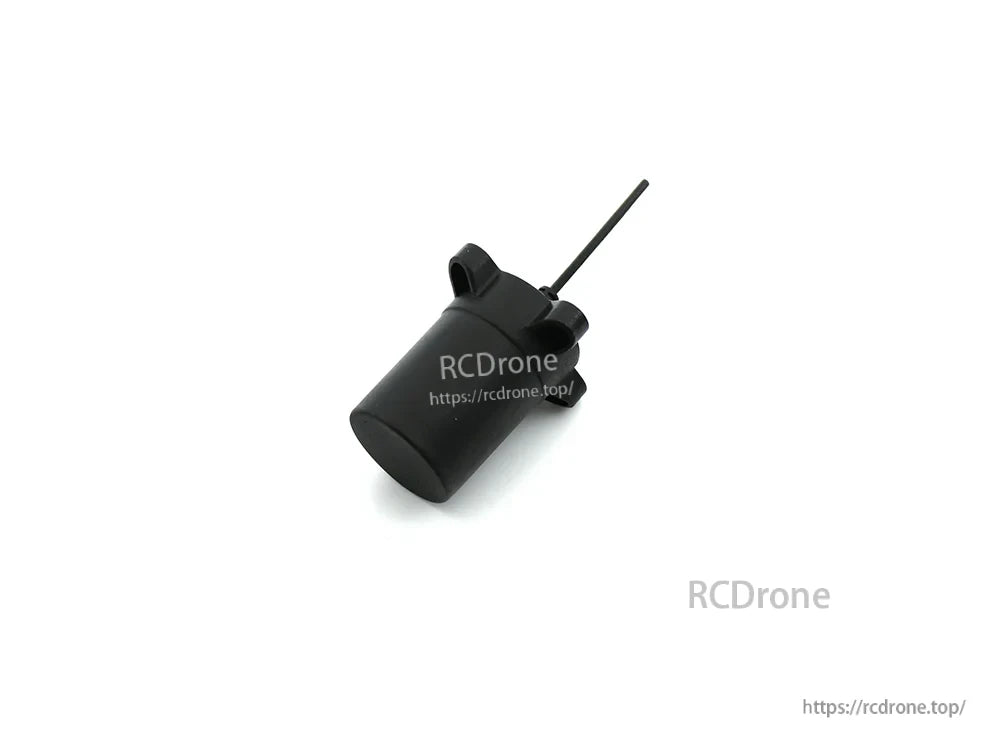

Beitian BT-T009 quadrifilar helical full-band RTK GNSS antenna with attached RG316 cable

طراحی شده برای نصب‌های فشرده RTK GNSS بر روی پهپادها و گیرنده‌های کوچک، BT-T009 وزن را پایین نگه می‌دارد در حالی که پوشش 360 درجه پایدار را حفظ می‌کند.

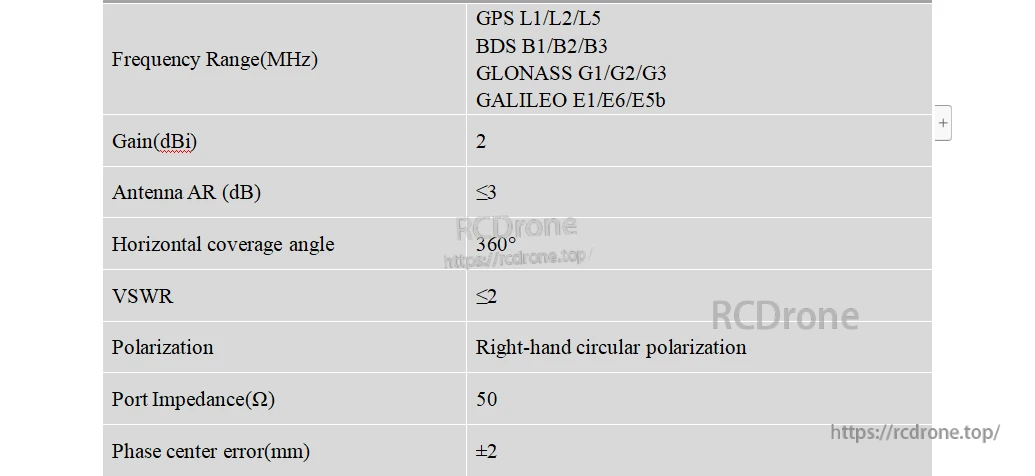

BT-T009 GNSS antenna RF specs table: full-band GPS/BDS/GLONASS/Galileo, RHCP, 360° coverage

پشتیبانی از باند کامل در GPS، BDS، GLONASS و Galileo به بهبود عملکرد RTK چندسازه در محیط‌های چالش‌برانگیز کمک می‌کند.

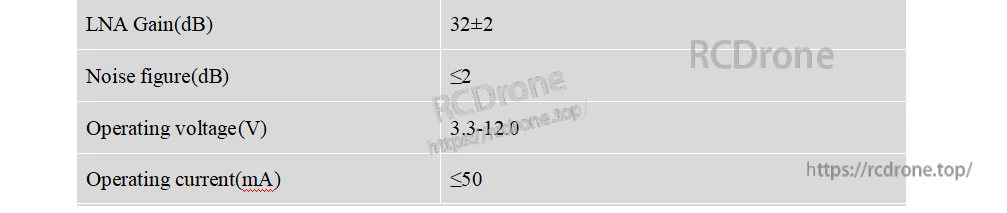

LNA electrical specifications table for BT-T009: 32±2 dB gain, 3.3–12 V supply, ≤50 mA current

یک LNA یکپارچه با دامنه ولتاژ ورودی وسیع (3.3–12 V) برای تنظیمات قدرت رایج UAV و GNSS دستی مناسب است.

BT-T009 signal integrity specs table: output VSWR ≤2, in-band flatness ±2 dB, delay ≤5 nsBT-T009 mechanical specs table: SMA-J connector, RG316 cable, 60 cm length, compact antenna size

اتصال SMA-J با یک کابل RG316 به طول 60 سانتی‌متر، مسیریابی درون فریم‌های پهپاد و محفظه‌های کوچک RTK را ساده می‌کند.

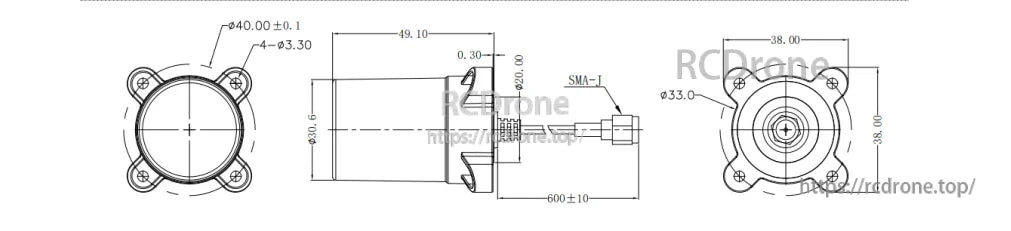

BT-T009 mounting and outline dimensions drawing with 4-hole flange pattern and overall size details

نقشه کلی الگو و ابعاد کلیدی برای ادغام مکانیکی سریع را ارائه می‌دهد.
