آنتن GNSS چندمنظوره Beitian BT-T076 با باند کامل و کانکتور SMA-J برای موقعیتیابی نقشهبرداری RTK پهپاد
آنتن GNSS چندمنظوره Beitian BT-T076 با باند کامل و کانکتور SMA-J برای موقعیتیابی نقشهبرداری RTK پهپاد
Beitian
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی
آنتن GNSS بیتیان BT-T076 یک آنتن هلیكال چهار سیمه با دقت بالا برای برنامههای موقعیتیابی حرفهای مانند ایستگاههای پایه RTK، نقشهبرداری و نظارت هوایی UAV است. این آنتن از دریافت چندین ماهواره در باند کامل پشتیبانی میکند و دارای مرکز فاز پایدار، عملکرد ضد چندمسیره و پوشش افقی ۳۶۰ درجه برای عملیات طولانیمدت در سیستمهای موقعیتیابی با دقت سانتیمتر است.

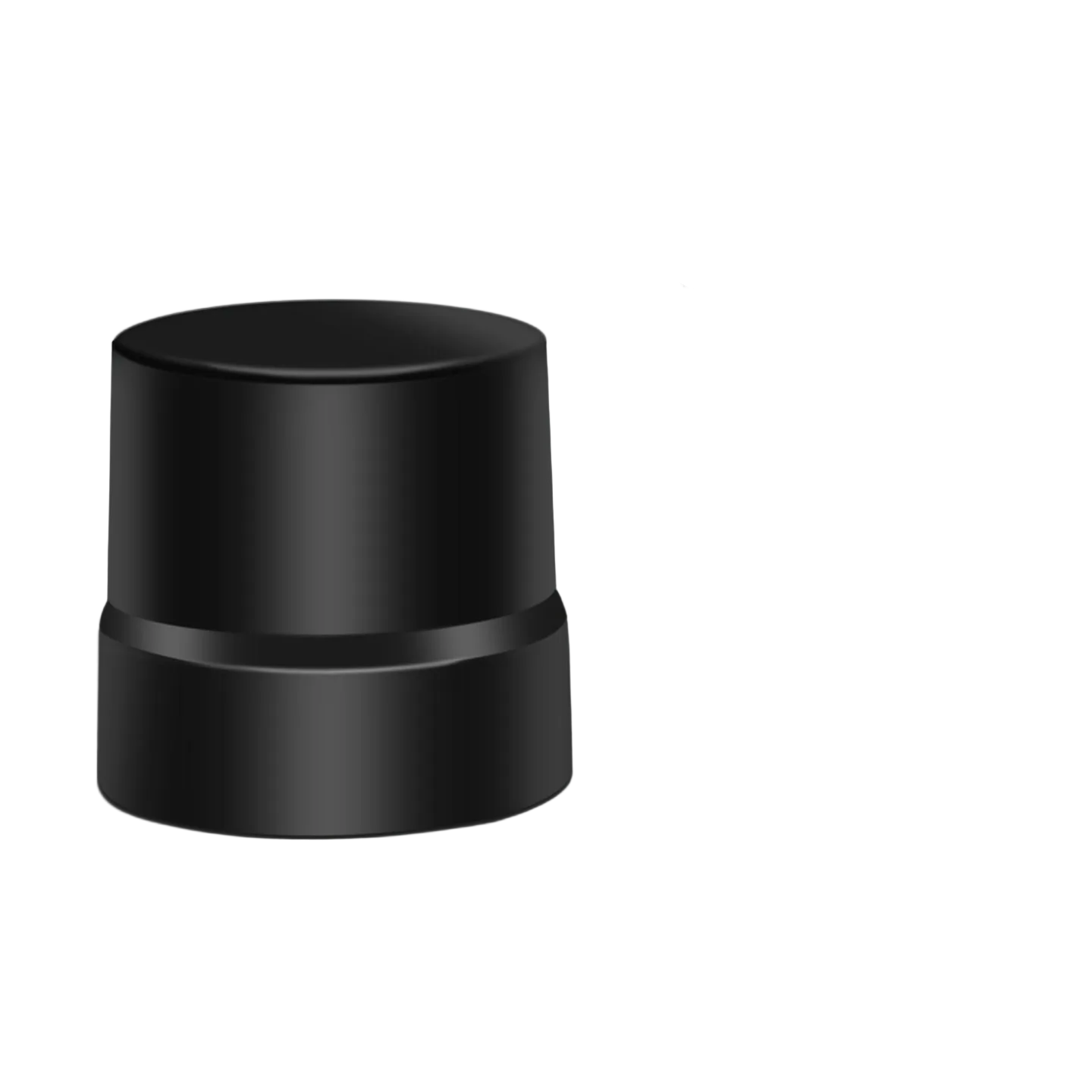

BT-T076 با اندازه جمع و جور و وزن سبک طراحی شده است تا با پلتفرمهای UAV، ترمینالهای دستی و تجهیزات کوچک RTK سازگار باشد.
ویژگیهای کلیدی
- پشتیبانی از GNSS باند کامل + باند L: GPS / GLONASS / GALILEO / BDS / QZSS / IRNSS / SBAS
- قطبش دایرهای راستدست (RHCP)
- زاویه پوشش افقی ۳۶۰ درجه
- خطای مرکز فاز پایین: ±۲ میلیمتر
- LNA یکپارچه با افزایش ۳۲±۲ دسیبل
- فرم فاکتور جمع و جور: Φ39.0 × 40.8 میلیمتر; وزن ≤35 گرم

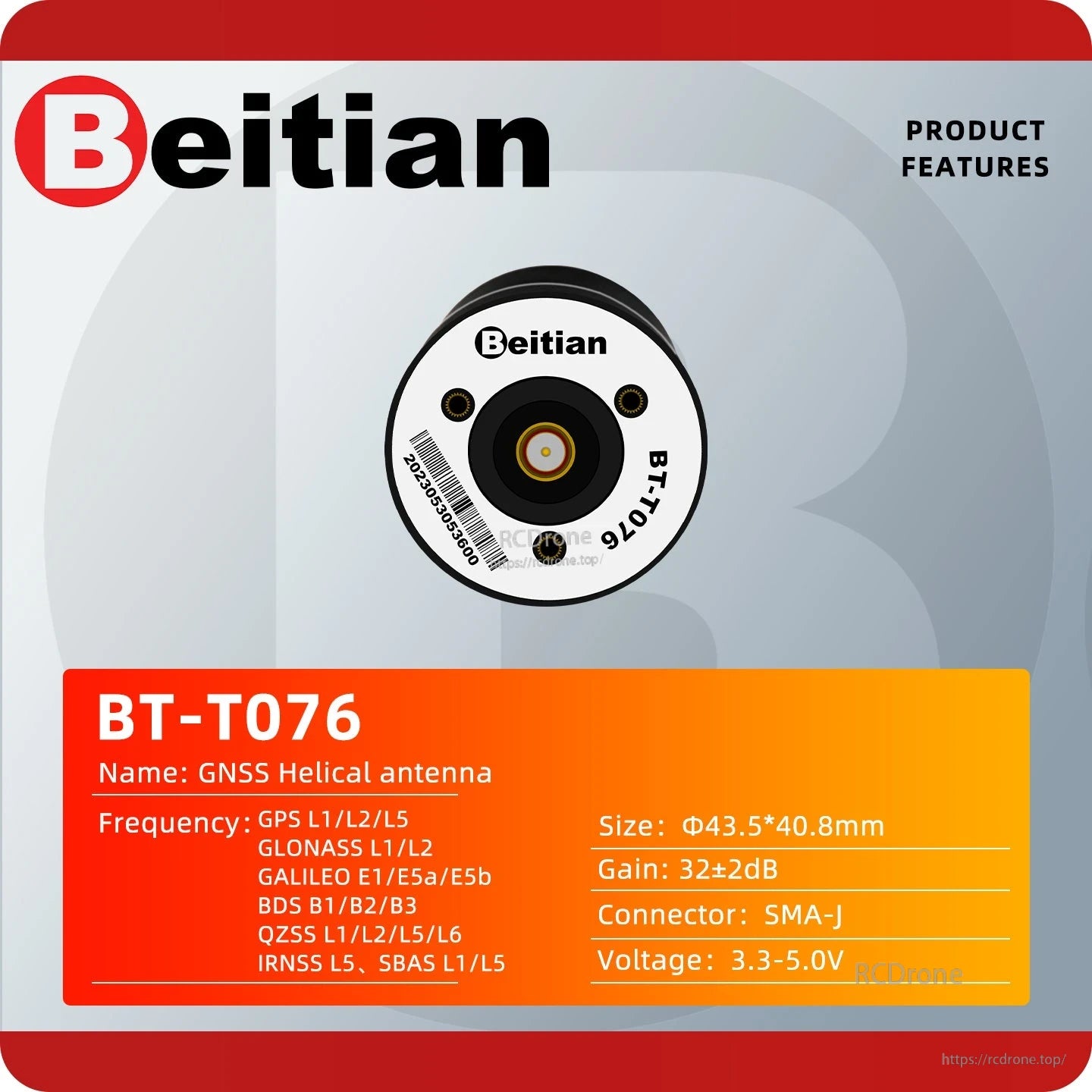

مشخصات

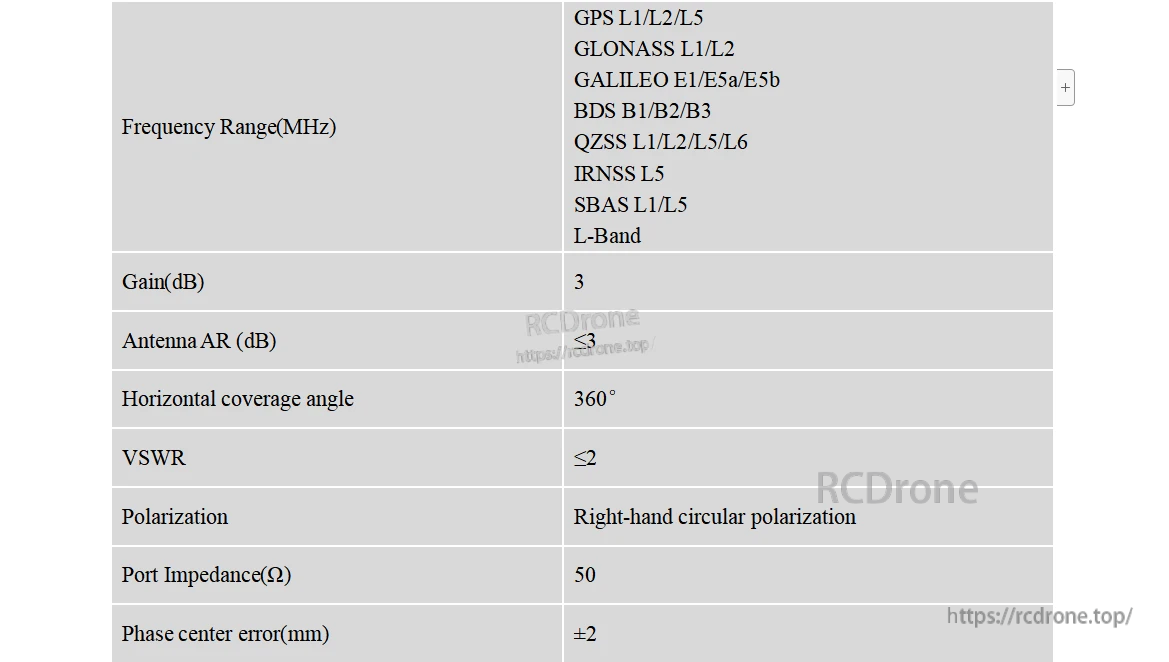

| مدل | BT-T076 |
| فرکانس / صورتهای فلکی |
GPS L1/L2/L5 GLONASS L1/L2 GALILEO E1/E5a/E5b BDS B1/B2/B3 QZSS L1/L2/L5/L6 IRNSS L5 SBAS L1/L5 L-Band |
| گین | 3 دسیبل |
| آنتن AR | ≤3 دسیبل |
| زاویه پوشش افقی | 360° |
| VSWR | ≤2 |
| قطبش | قطبش دایرهای راستگرد |
| امپدانس پورت | 50 Ω |
| خطای مرکز فاز | ±2 mm |

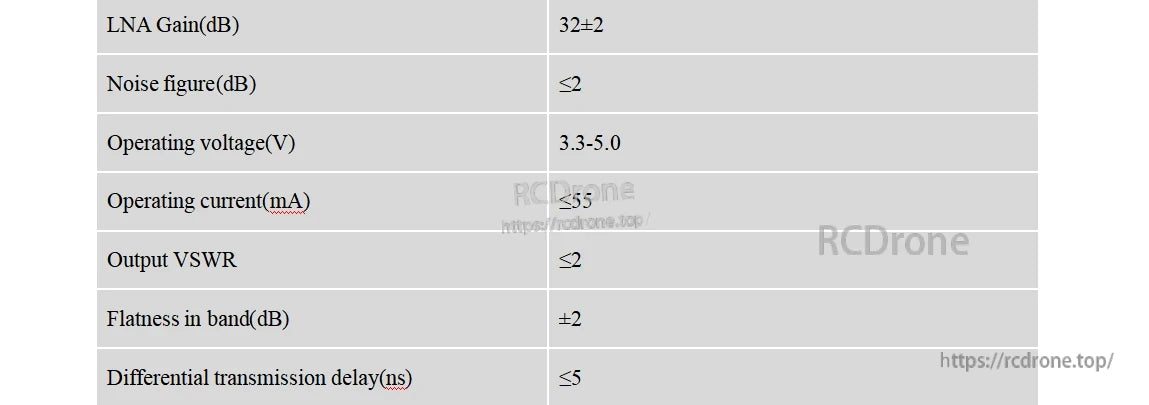

| تقویت LNA | 32±2 dB |
| نسبت نویز | ≤2 dB |
| ولتاژ عملیاتی | 3.3–5.0 V |
| جریان عملیاتی | ≤55 mA |
| خروجی VSWR | ≤2 |
| صاف بودن در باند | ±2 dB |
| تاخیر انتقال تفاضلی | ≤5 ns |
| نوع کانکتور | SMA-J |
| اندازه آنتن | Φ39.0 × 40.8 mm |
| وزن آنتن | ≤35 g |
| دمای عملیاتی | -40 تا +70 °C |
| دمای ذخیرهسازی | -55 تا +70 °C |

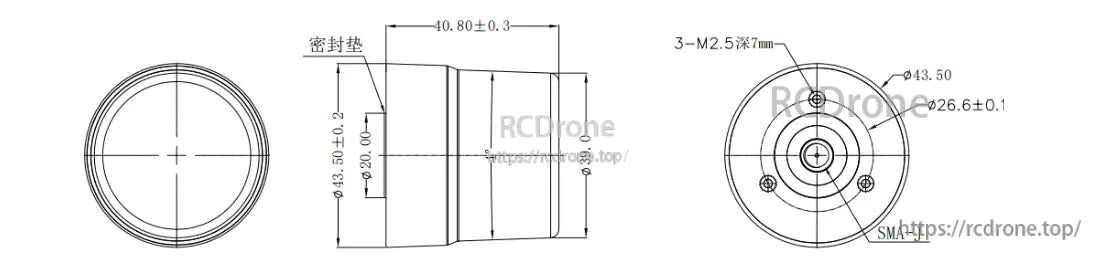

ابعاد
- طول اصلی: 40.80 ±0.3 mm
- قطر خارجی: Φ43.50 ±0.2 mm
- قطر ویژگی داخلی: Φ26.6 ±0.1 mm
- سوراخهای نصب: 3 × M2.5، عمق 7 میلیمتر
کاربردها
- ایستگاههای پایه RTK، نقشهبرداری و اندازهگیری
- نقشهبرداری هوایی UAV و کشاورزی دقیق
- نظارت بر تغییر شکل
- وسایل نقلیه/کشتیهای بدون سرنشین، رباتهای خودران و ناوبری دریایی
برای راهنمایی نصب و سوالات مربوط به سازگاری پیشفروش (پشتیبانی گیرنده، کابلها/آداپتورها و یکپارچهسازی)، با https://rcdrone.top/ تماس بگیرید یا به [email protected].
ایمیل بزنید.

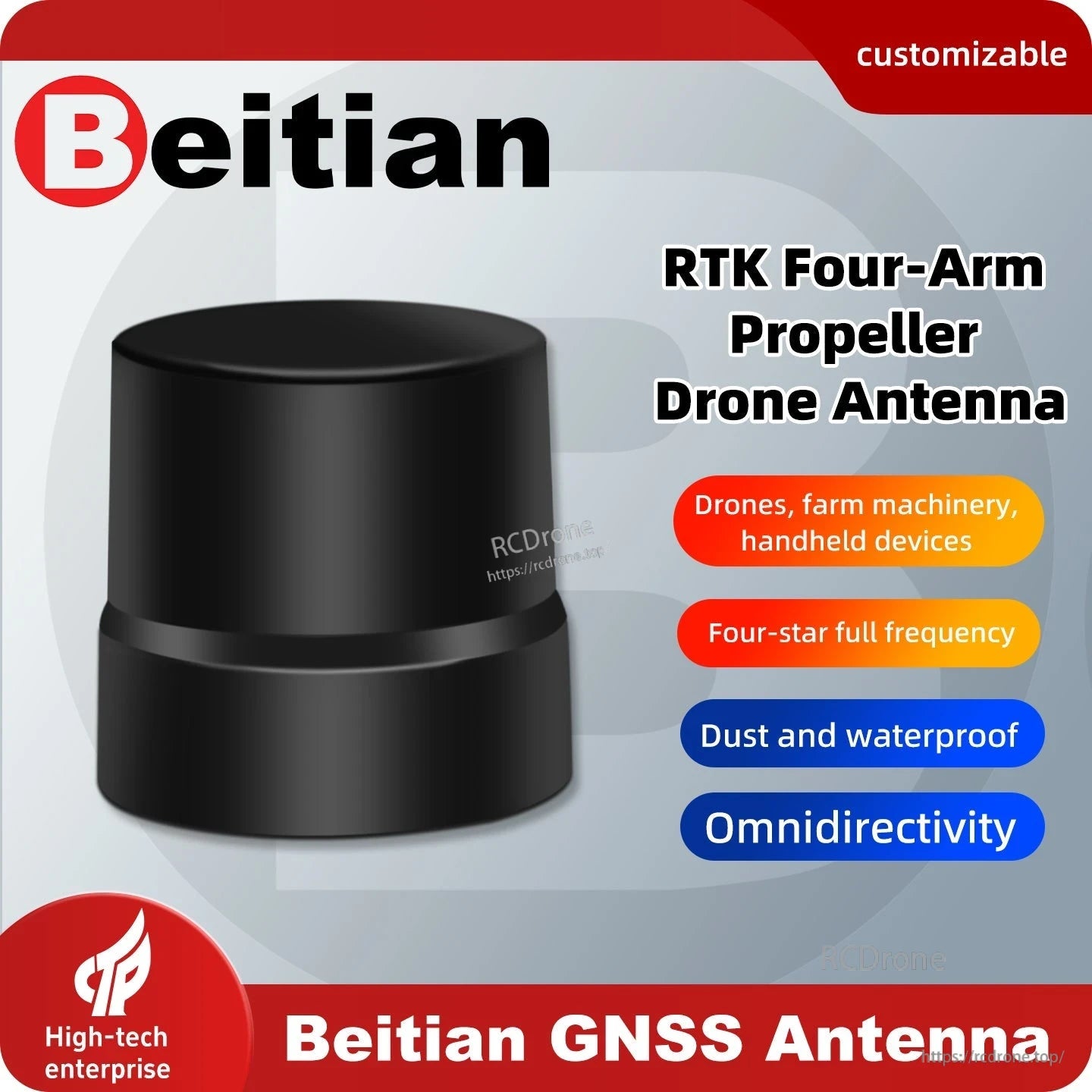

طراحی شده برای نقشهبرداری RTK و موقعیتیابی UAV، BT-T076 دریافت RHCP چندجهتی را در بدنهای جمع و جور و سبک فراهم میکند.
پشتیبانی از باند کامل چند-مکانی و باند L به حفظ ردیابی قابل اعتماد در سیستمهای GNSS برای کاربردهای دقیق کمک میکند.

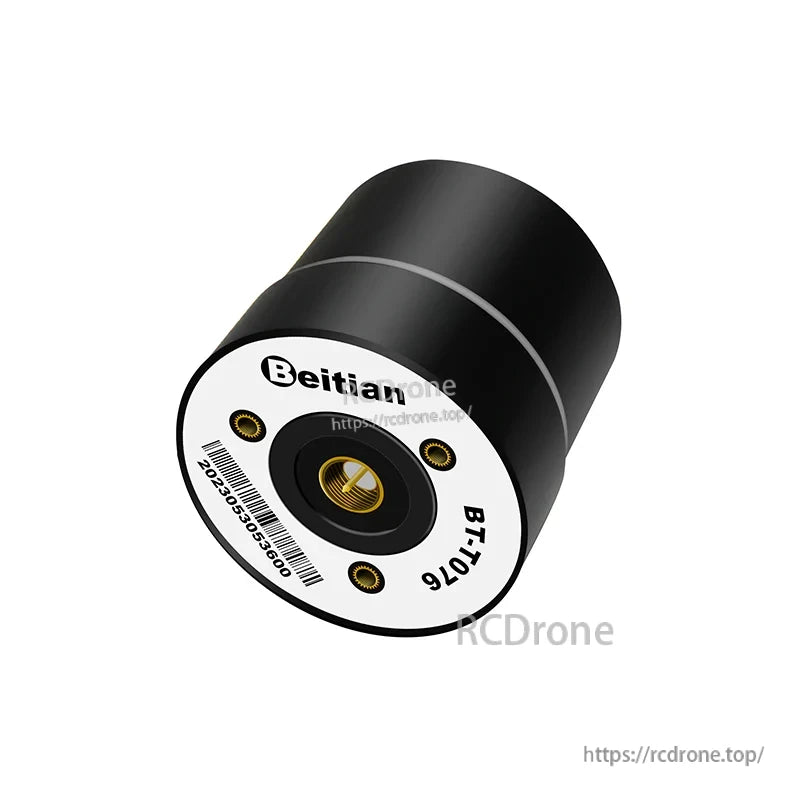

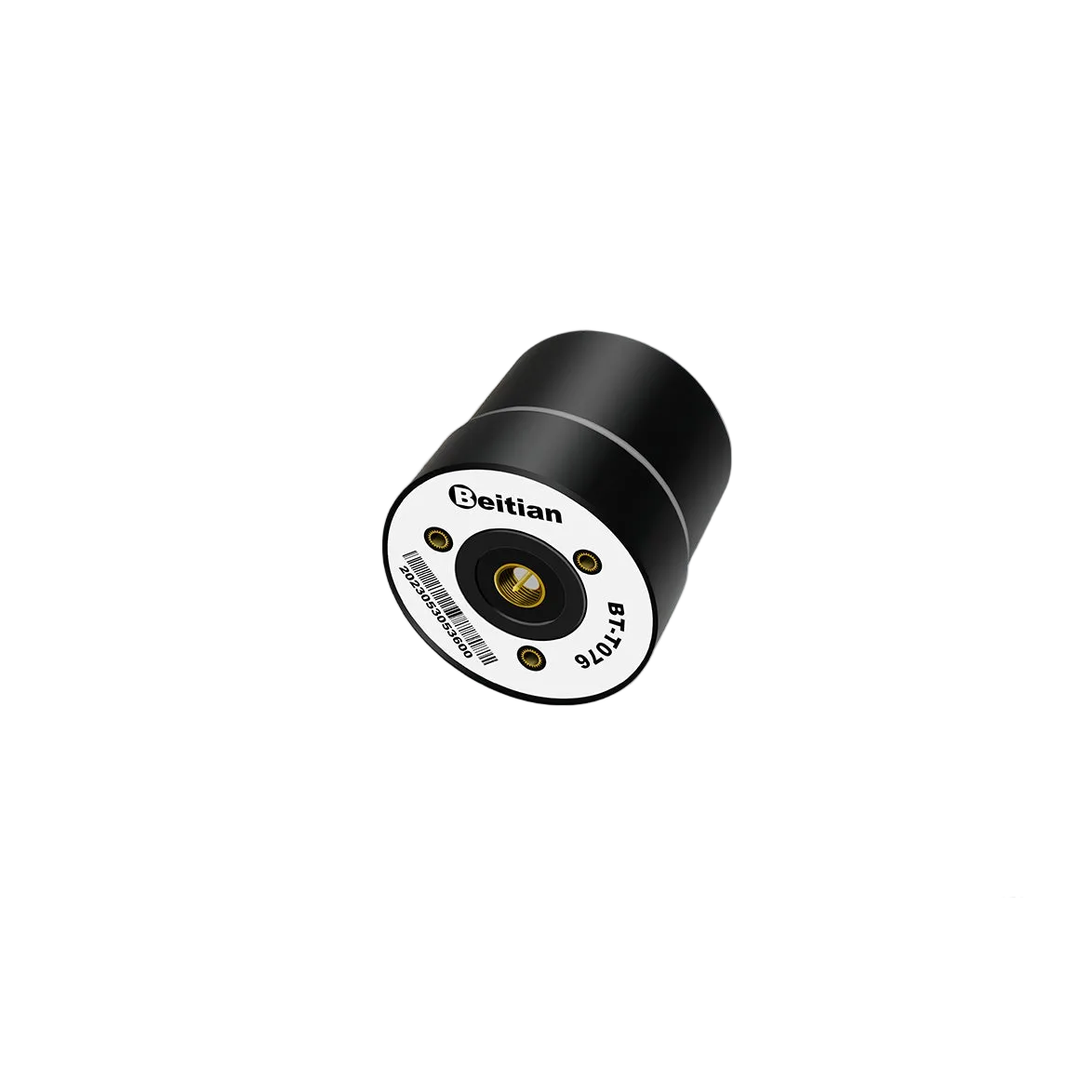

اتصال SMA-J و فرم فاکتور زیر 35 گرم یکپارچهسازی را در تجهیزات RTK کوچک، دستگاههای دستی و پلتفرمهای UAV آسان میکند.
ابعاد دقیق نصب از طراحی مکانیکی دقیق برای براکتها، محفظهها و نصبهای UAV پشتیبانی میکند.
