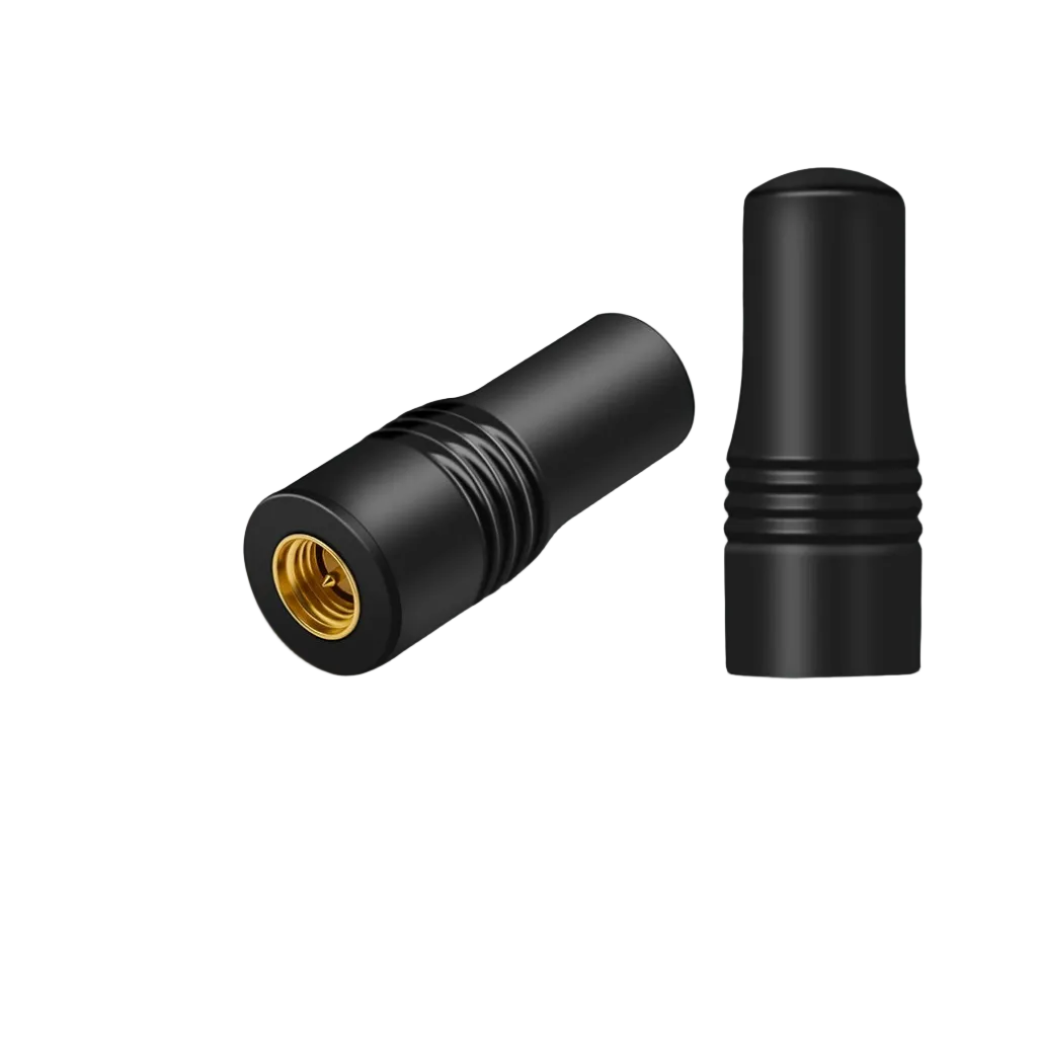

آنتن هلیکال GNSS فوق فشرده Beitian BT-T338 با کانکتور SMA-J برای نقشهبرداری/RTK، پشتیبانی از GPS L1، GLONASS G1، BDS B1 و E1
آنتن هلیکال GNSS فوق فشرده Beitian BT-T338 با کانکتور SMA-J برای نقشهبرداری/RTK، پشتیبانی از GPS L1، GLONASS G1، BDS B1 و E1
Beitian
در دسترس بودن پیکاپ بارگیری نشد
بررسی

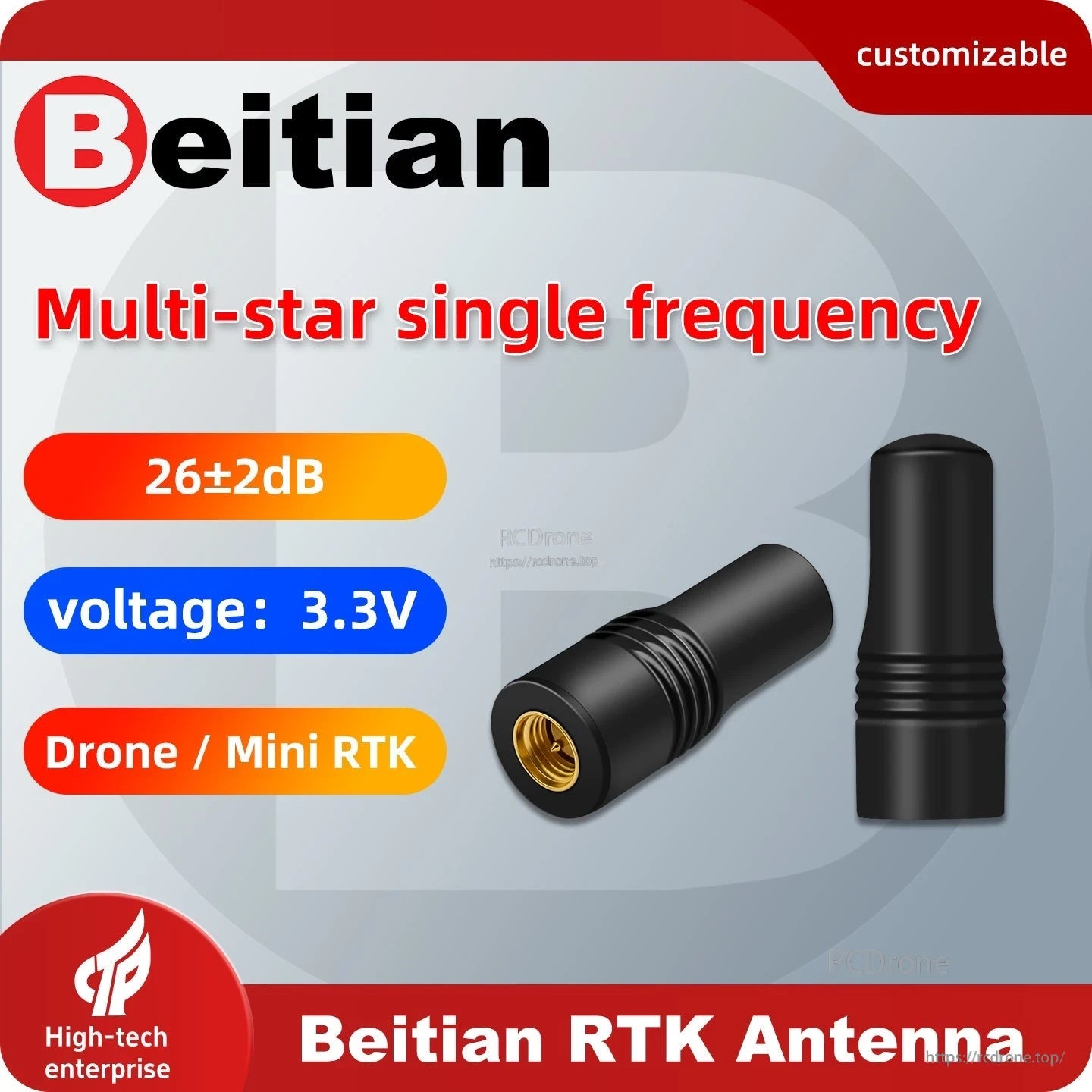

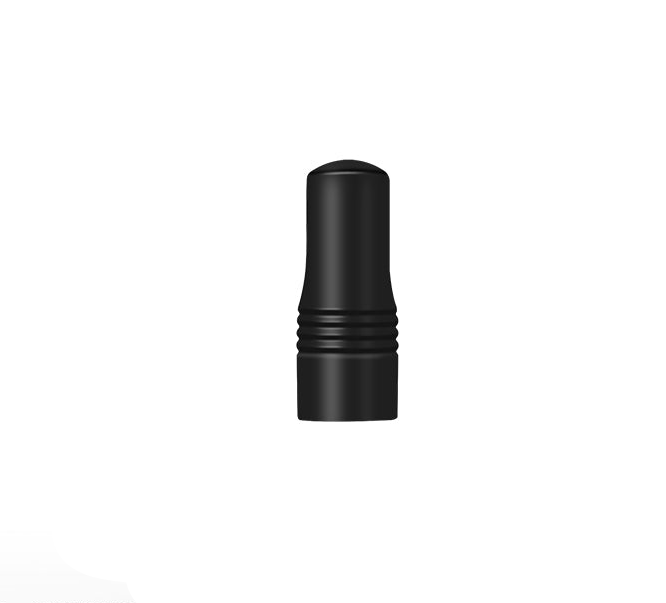

آنتن هلیكالی فوقالعاده جمع و جور Beitian BT-T338 برای ابزارهای اندازهگیری دستی و سایر تجهیزات موقعیتیابی که از نظر فضا و وزن محدودیت دارند، طراحی شده است. این آنتن از چندین سیگنال ماهوارهای (GPS L1، GLONASS G1، BDS B1، GALILEO E1) پشتیبانی میکند و از قطبش دایرهای راستدست استفاده میکند تا به حفظ دریافت پایدار کمک کند، از جمله در زوایای پایین ارتفاع.
ویژگیهای کلیدی
- پشتیبانی از چندین صورتفلکی: GPS L1 / GLONASS G1 / BDS B1 / GALILEO E1
- قطبش دایرهای راستدست (RHCP)
- طراحی با بهرهوری بالا و VSWR پایین؛ سیگنال پایدار (طبق مواد تولیدکننده)
- اندازه کوچک و سبک وزن
- طراحی ضد آب و ضد گرد و غبار (هیچ درجه IP مشخص نشده است)
- رابط SMA-J

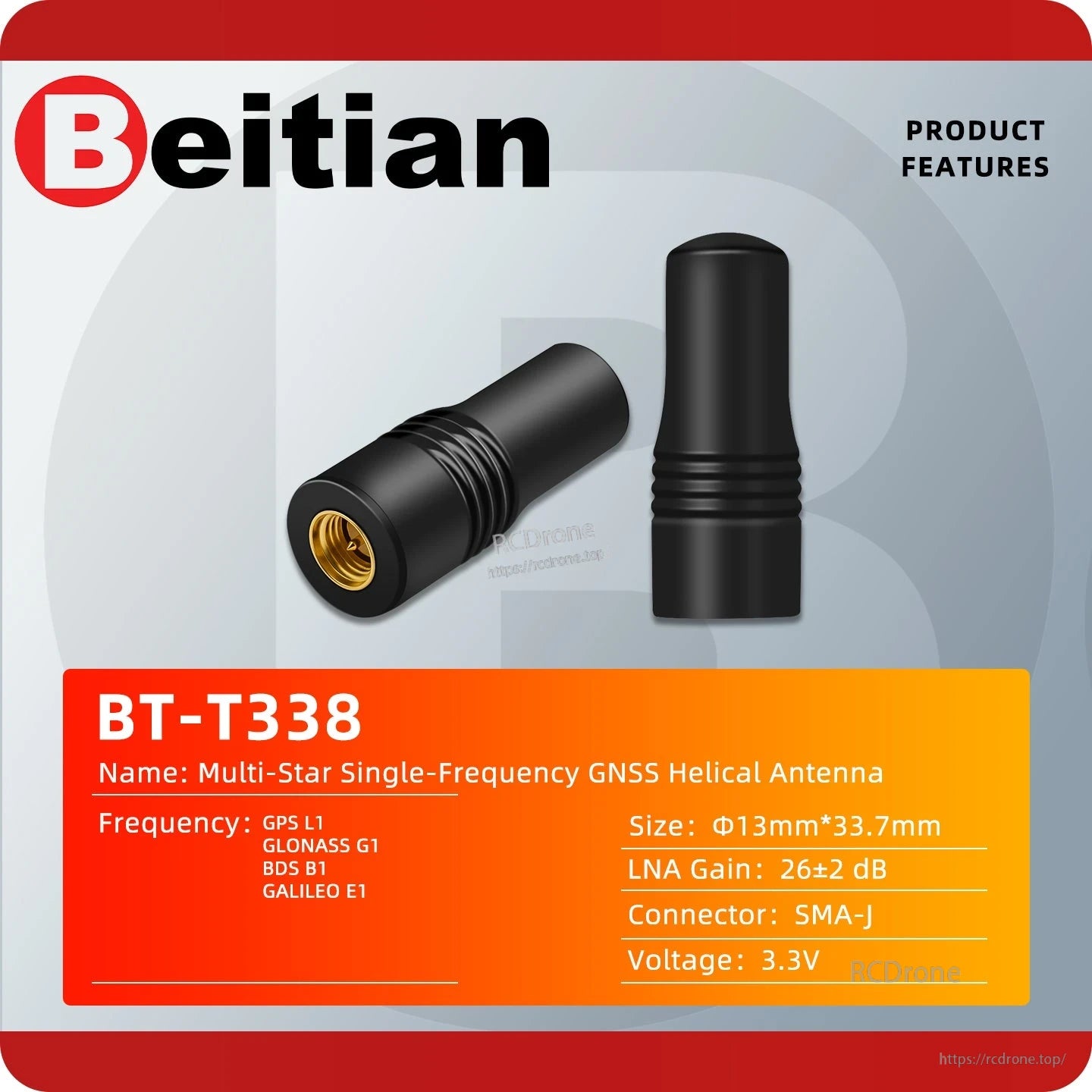

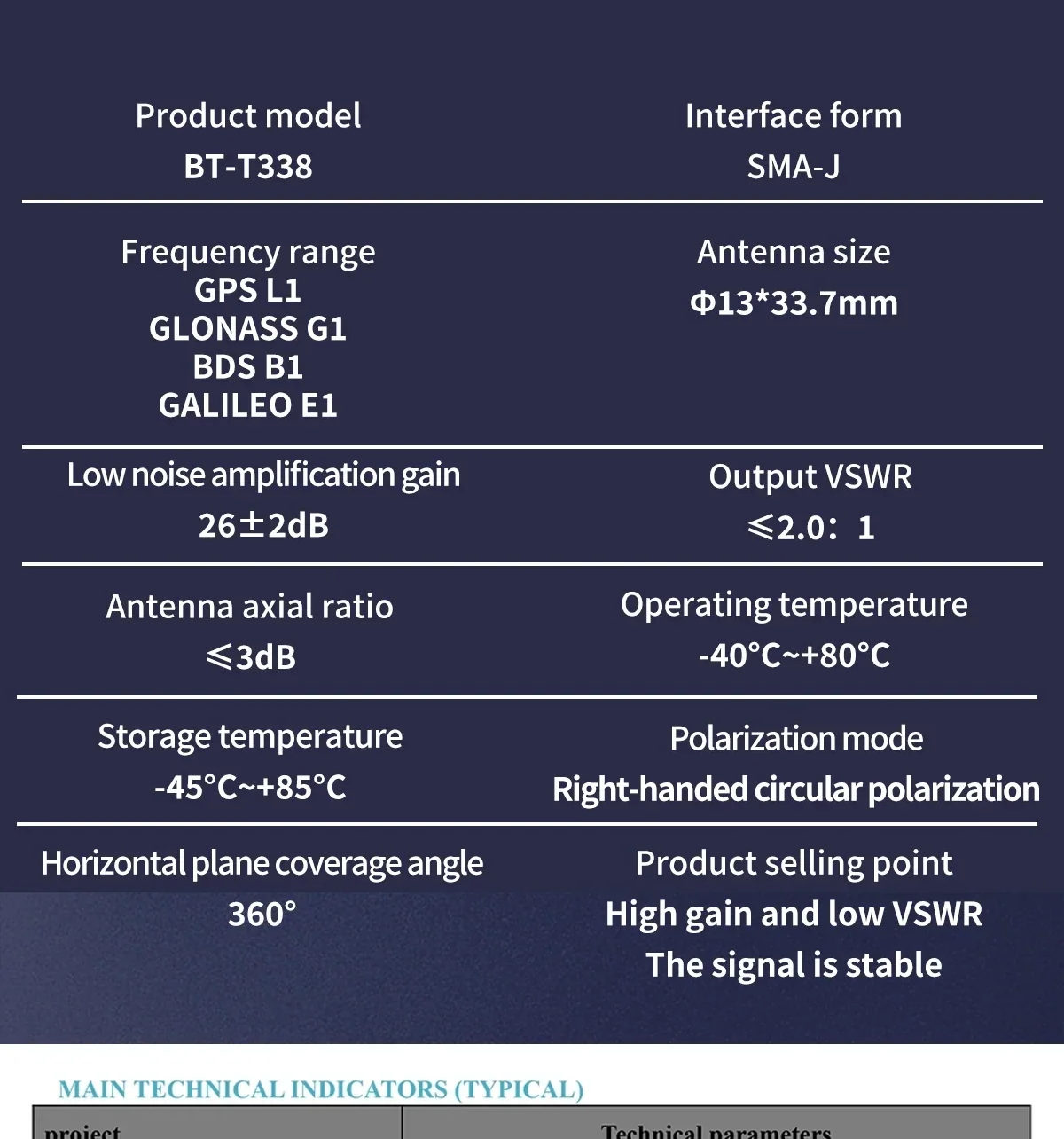

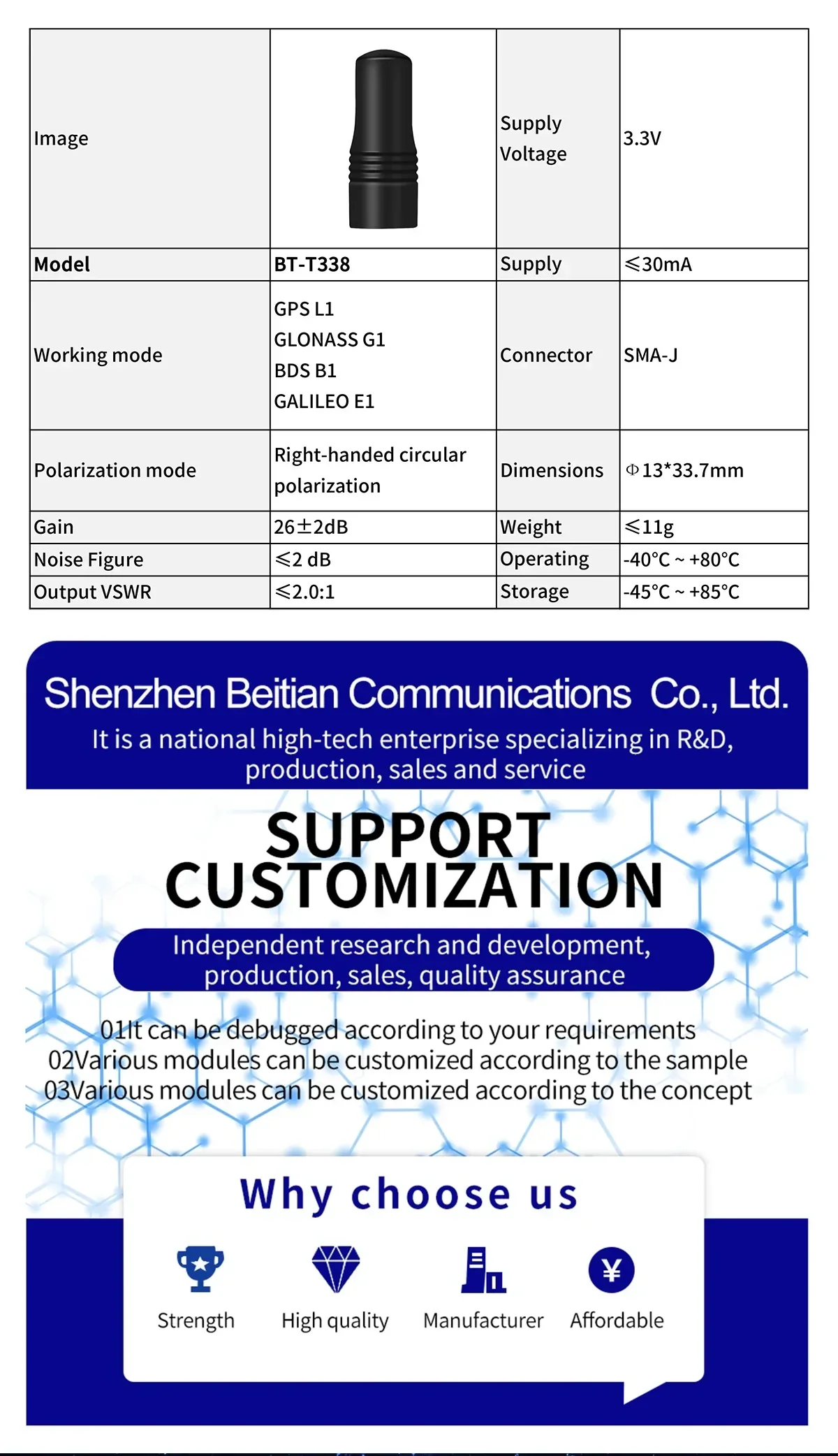

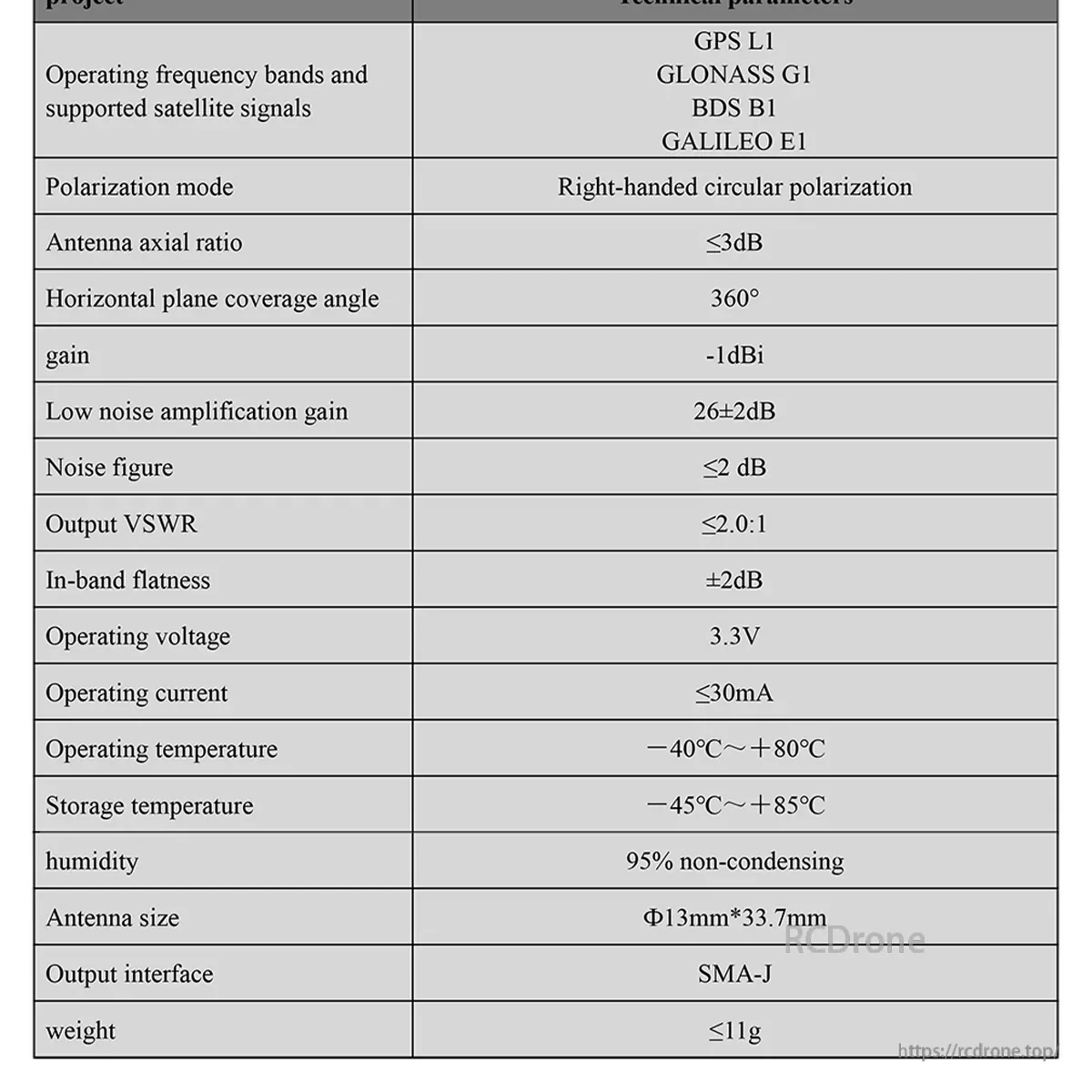

مشخصات
| مدل | BT-T338 |
| سیگنالهای ماهوارهای پشتیبانی شده / حالت کاری | GPS L1; GLONASS G1; BDS B1; GALILEO E1 |
| حالت قطبش | قطبش دایرهای راستدست |
| رابط خروجی / کانکتور / فرم رابط | SMA-J |
| ولتاژ عملیاتی / ولتاژ تأمین | 3.3V |
| جریان عملیاتی / تأمین | ≤30mA |
| تقویت کمصدا | 26±2dB |
| تقویت | -1dBi |
| نشانگر نویز | ≤2 dB |
| خروجی VSWR | ≤2.0:1 |
| نسبت محوری آنتن | ≤3dB |
| همواری در باند | ±2dB |
| زاویه پوشش در صفحه افقی | 360° |
| دمای عملیاتی | -40°C تا +80°C |
| دمای ذخیرهسازی | -45°C تا +85°C |
| رطوبت | 95% بدون میعان |
| اندازه / ابعاد آنتن | Φ13mm*33.7mm |

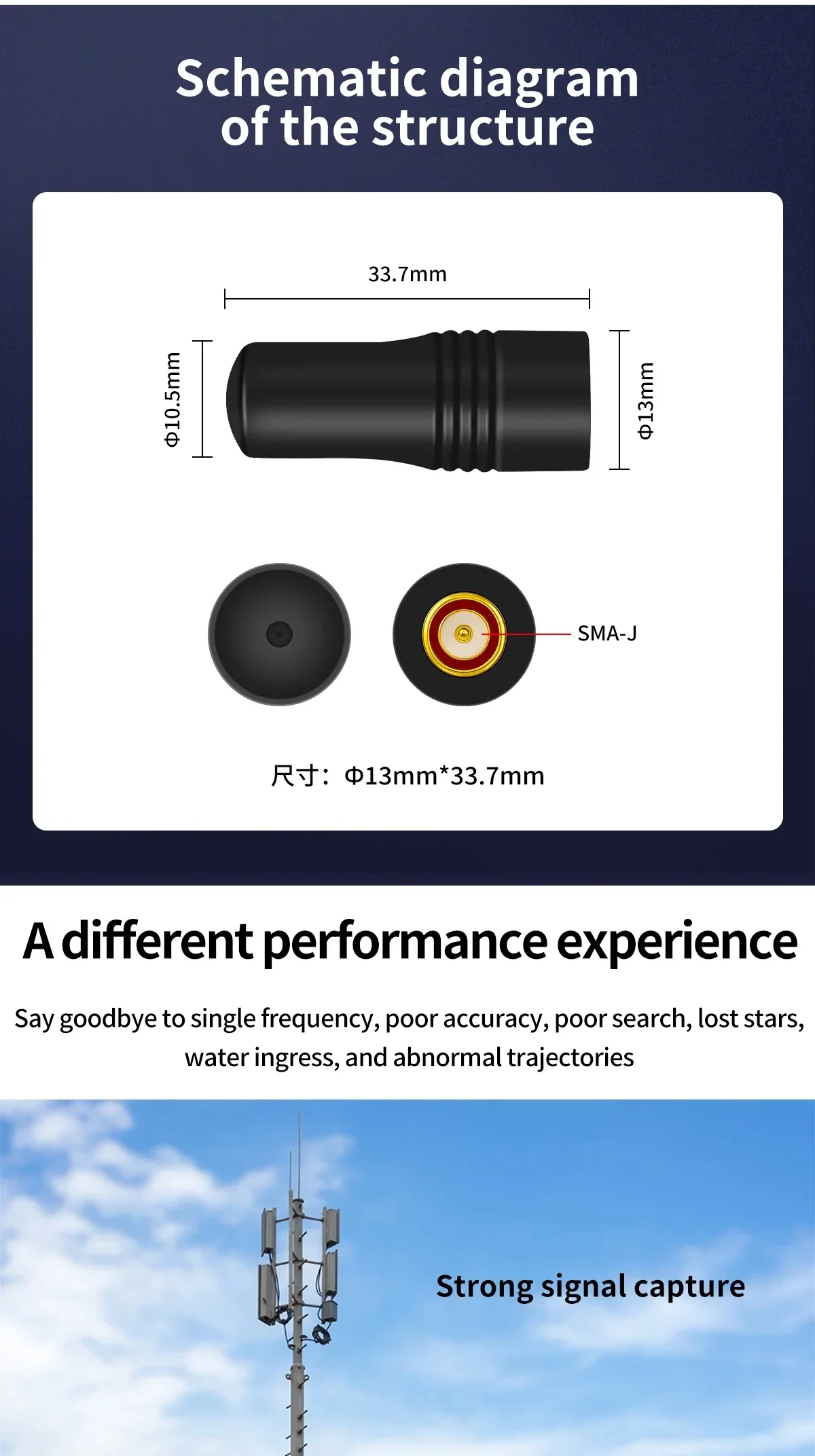

| قطرهای اضافی (نقشه ساختار) | انتهای کوچک: Φ10.5mm; انتهای بزرگ: Φ13mm |
| وزن | ≤11g |

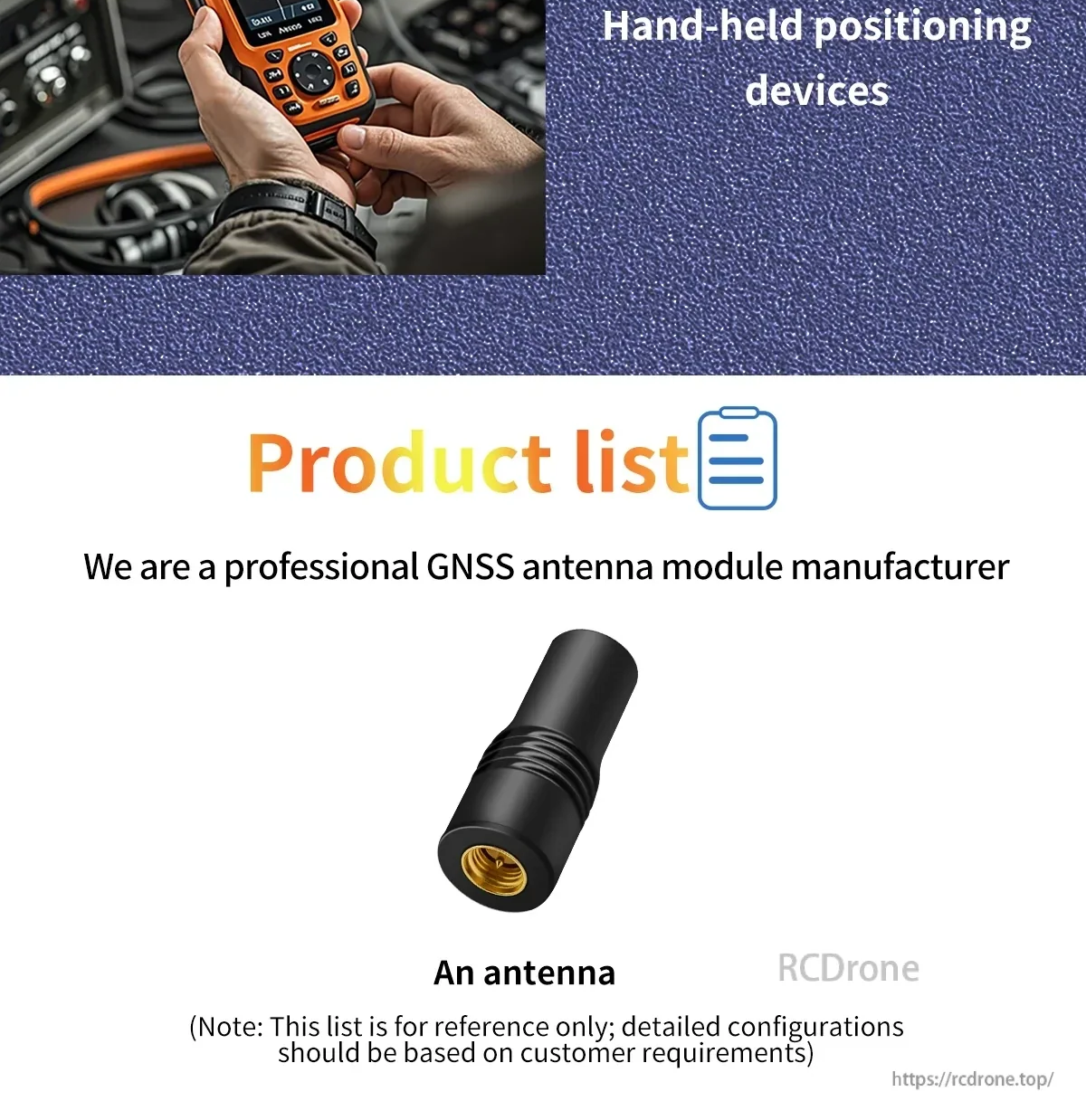

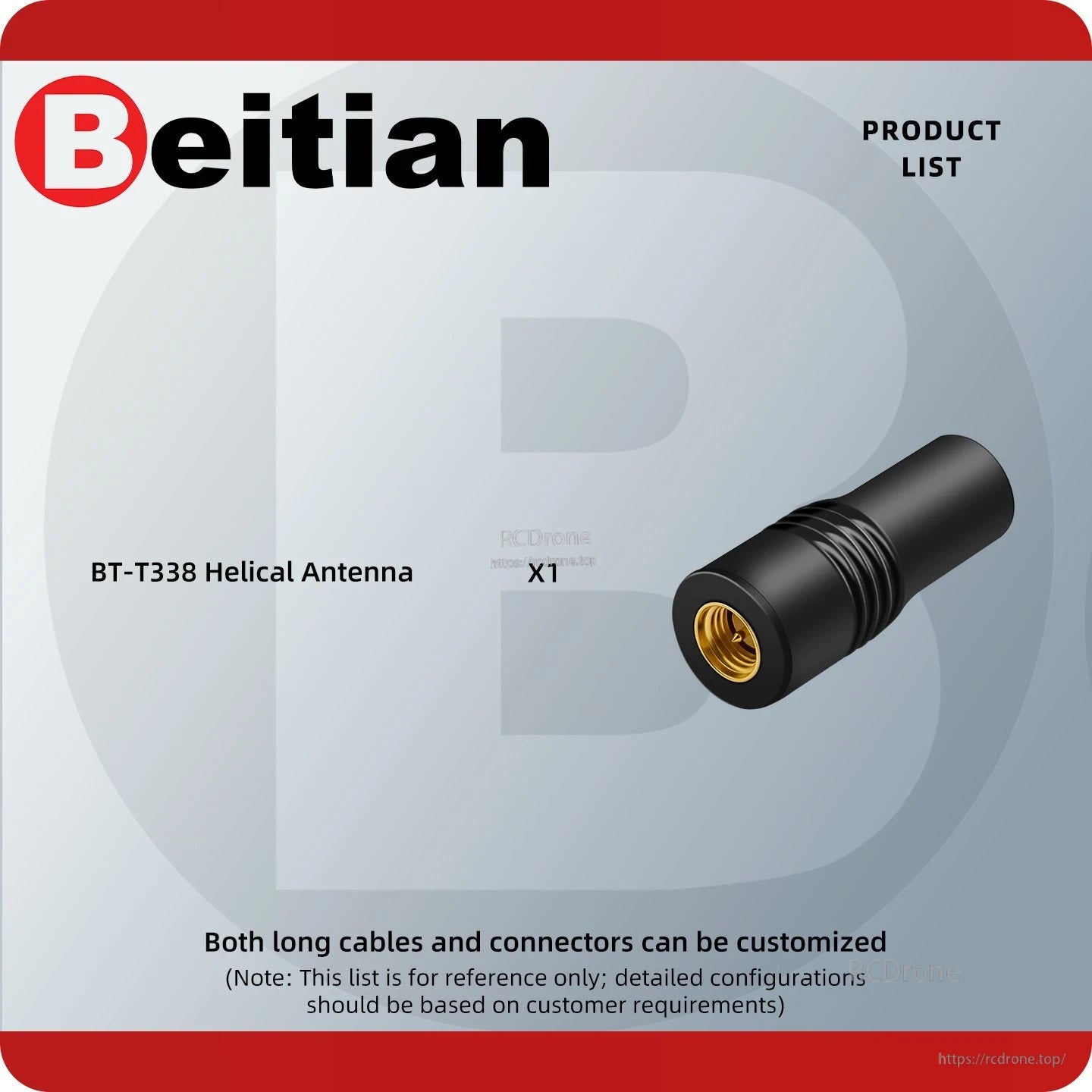

موارد موجود
- 1 x آنتن Beitian BT-T338

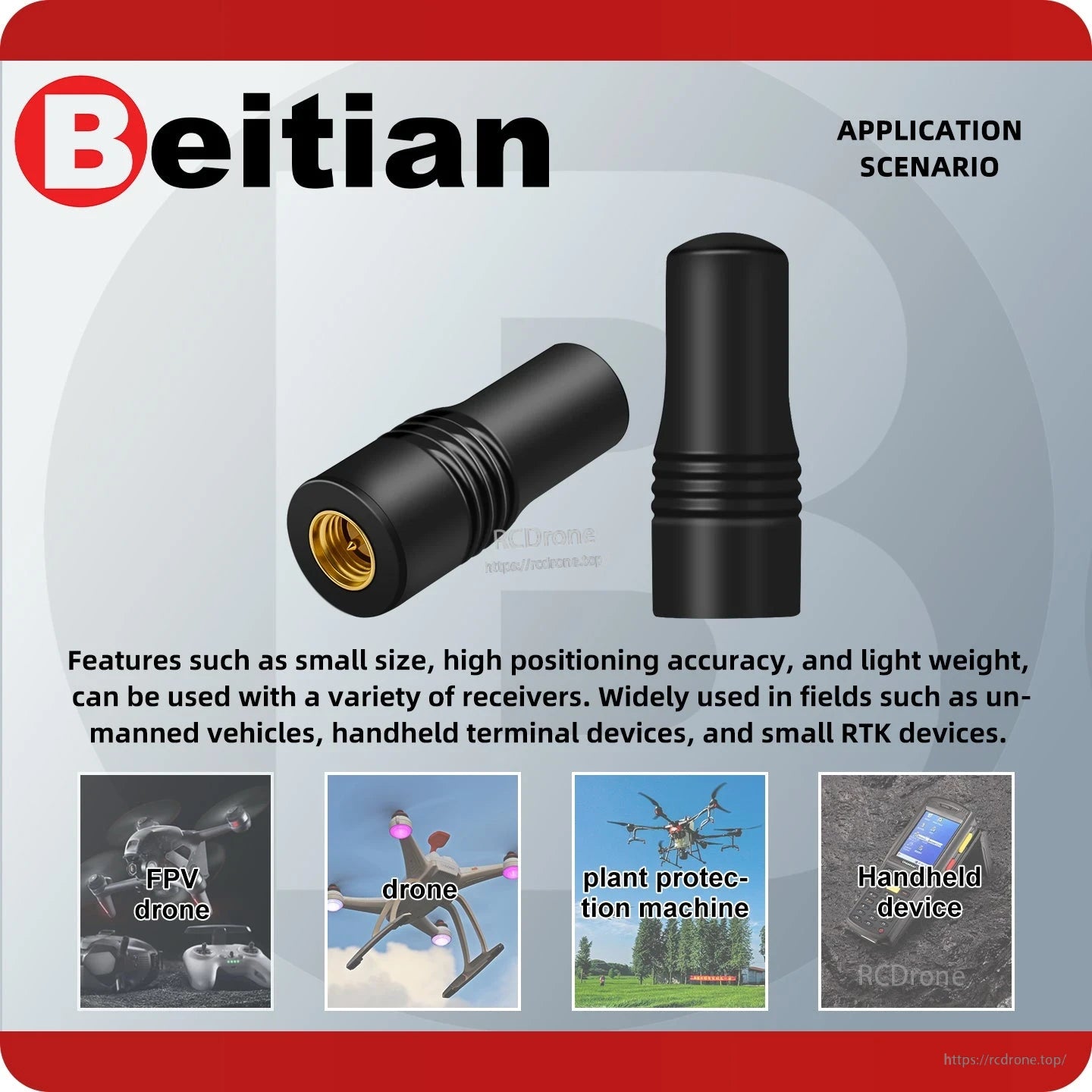

کاربردها
- موقعیتیابی UAV
- کشاورزی
- دستگاههای موقعیتیابی دستی
- دستگاههای قابل حمل مانند دستگاههای دستی/تبلتهای زیر متری
- تنظیمات GNSS/RTK با محدودیت فضا و وزن (شامل RTKهای میکرو)
برای انتخاب یا پشتیبانی از ادغام مدل BT-T338، با [email protected] or تماس بگیرید https://rcdrone.top/.

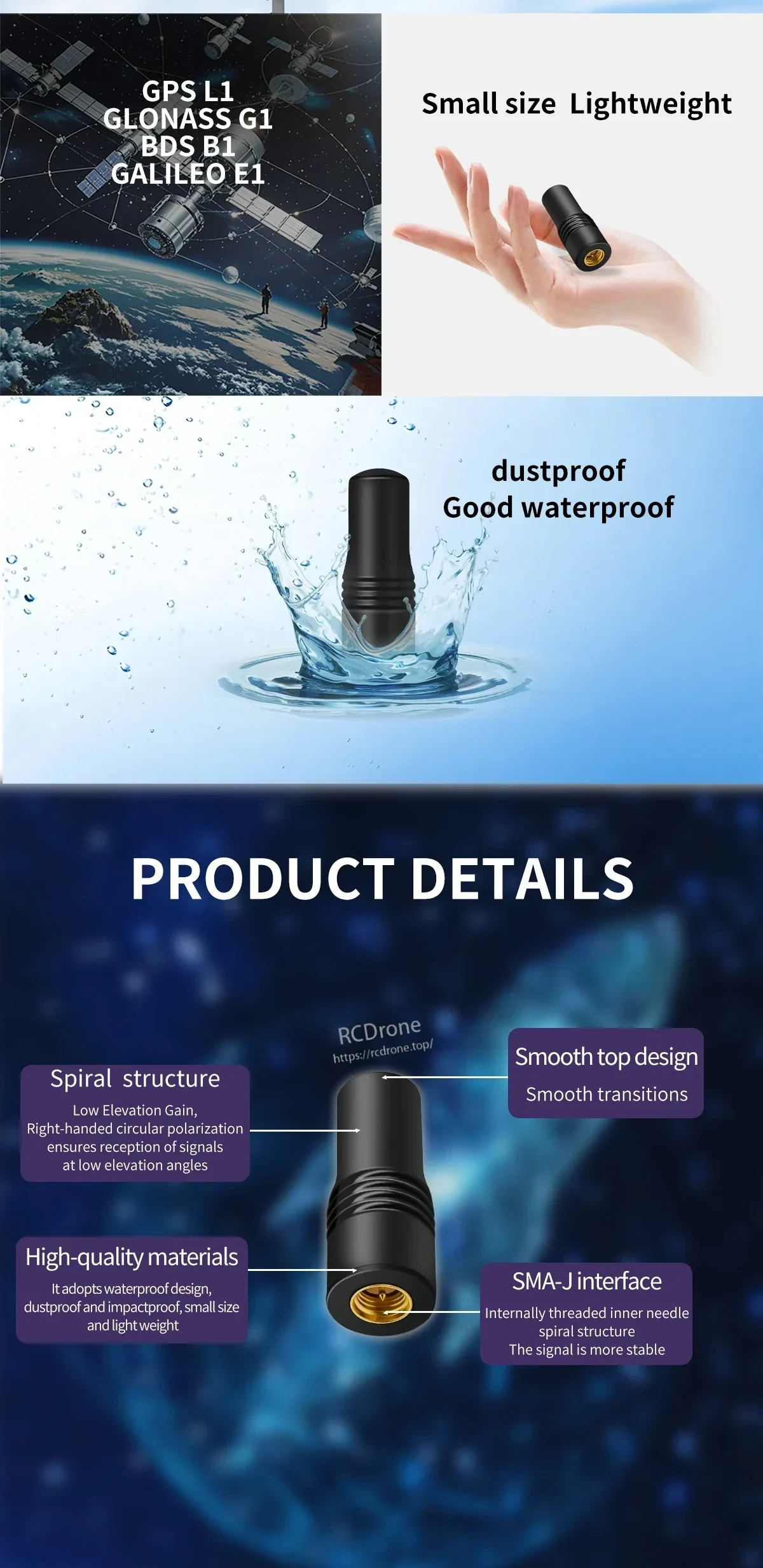

جزئیات
ساخته شده برای ادغامهای GNSS/RTK فشرده، BT‑T338 دریافت RHCP را با یک رابط SMA‑J در یک بدنه سبک ترکیب میکند.
یک گزینه آنتن مارپیچی فشرده برای دستگاههای محدود به فضا و وزن مانند RTKهای میکرو و تجهیزات GNSS قابل حمل.
پشتیبانی چند منظوره شامل GPS L1، GLONASS G1، BDS B1 و GALILEO E1 برای استقرارهای میدانی انعطافپذیر است.
پارامترهای فنی در یک نگاه برای ادغام و برنامهریزی توان، شامل تأمین 3.3V و مصرف جریان کم.

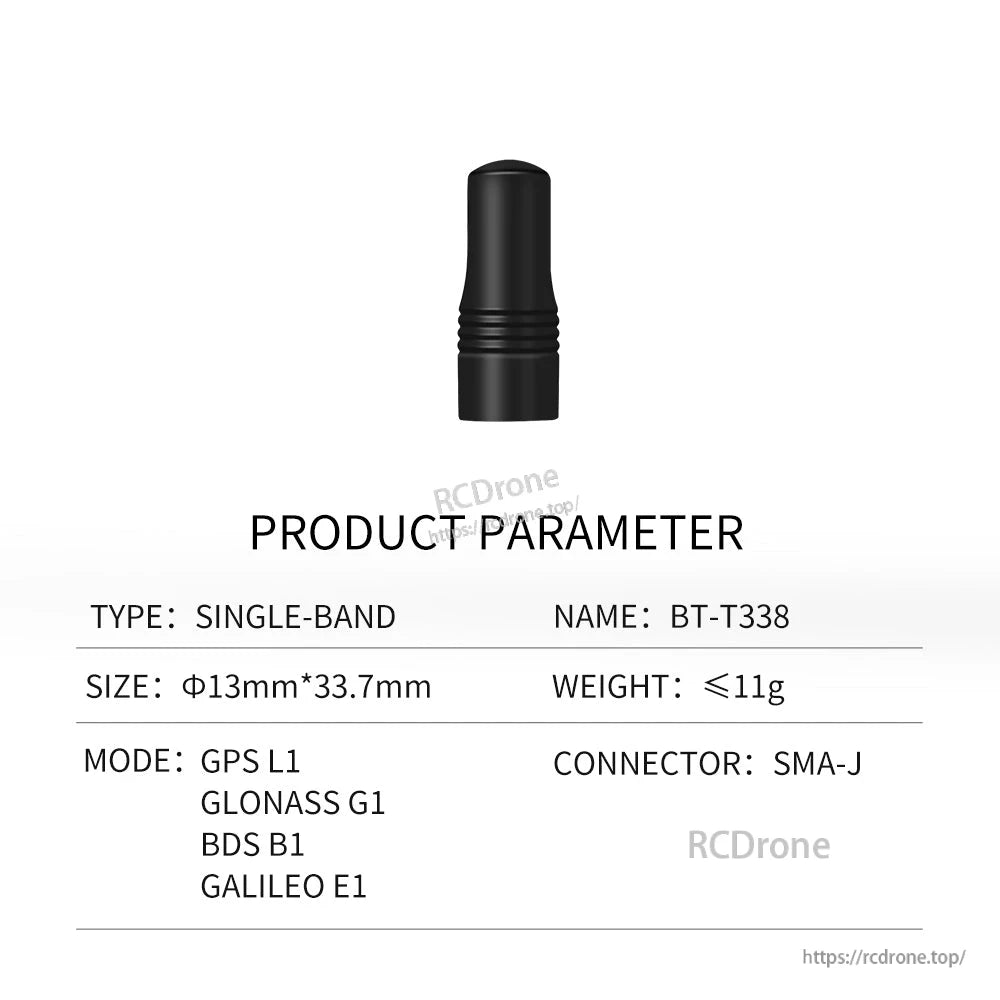

فرم فاکتور فوقالعاده جمع و جور با ابعاد Φ13 mm × 33.7 mm، با یک کانکتور SMA-J برای نصبهای ساده.
ساختار جمع و جور و سبک با طراحی ضد گرد و غبار و ضد آب که توسط سازنده تأیید شده است، برای استفاده در فضای باز.
مناسب برای موقعیتیابی UAV و جریانهای کاری کشاورزی دقیق که در آن آنتنهای GNSS کوچک و قابل اعتماد نیاز است.
موارد شامل: 1 × آنتن هلیکی Beitian BT-T338 GNSS.
