Beitian BT-T372 یک آنتن ترکیبی چند شبکهای با دقت بالا است که برای سیستمهای حمل و نقل هوشمند (ITS) طراحی شده است. این آنتن واحدهای آنتن GNSS، 5G MIMO و V2X اولیه/ثانویه را در یک ساختار آنتن جمع و جور درون خودرو ادغام میکند. تصویر اصول کار نشان میدهد که این آنتن سیگنالهای موقعیتیابی ماهوارهای را از طریق آنتن دریافت کرده و آنها را به گیرنده منتقل میکند و سپس آنها را از طریق ایستگاه پایه ارتباطی به ایستگاه مرجع ارسال میکند.
ویژگیهای کلیدی

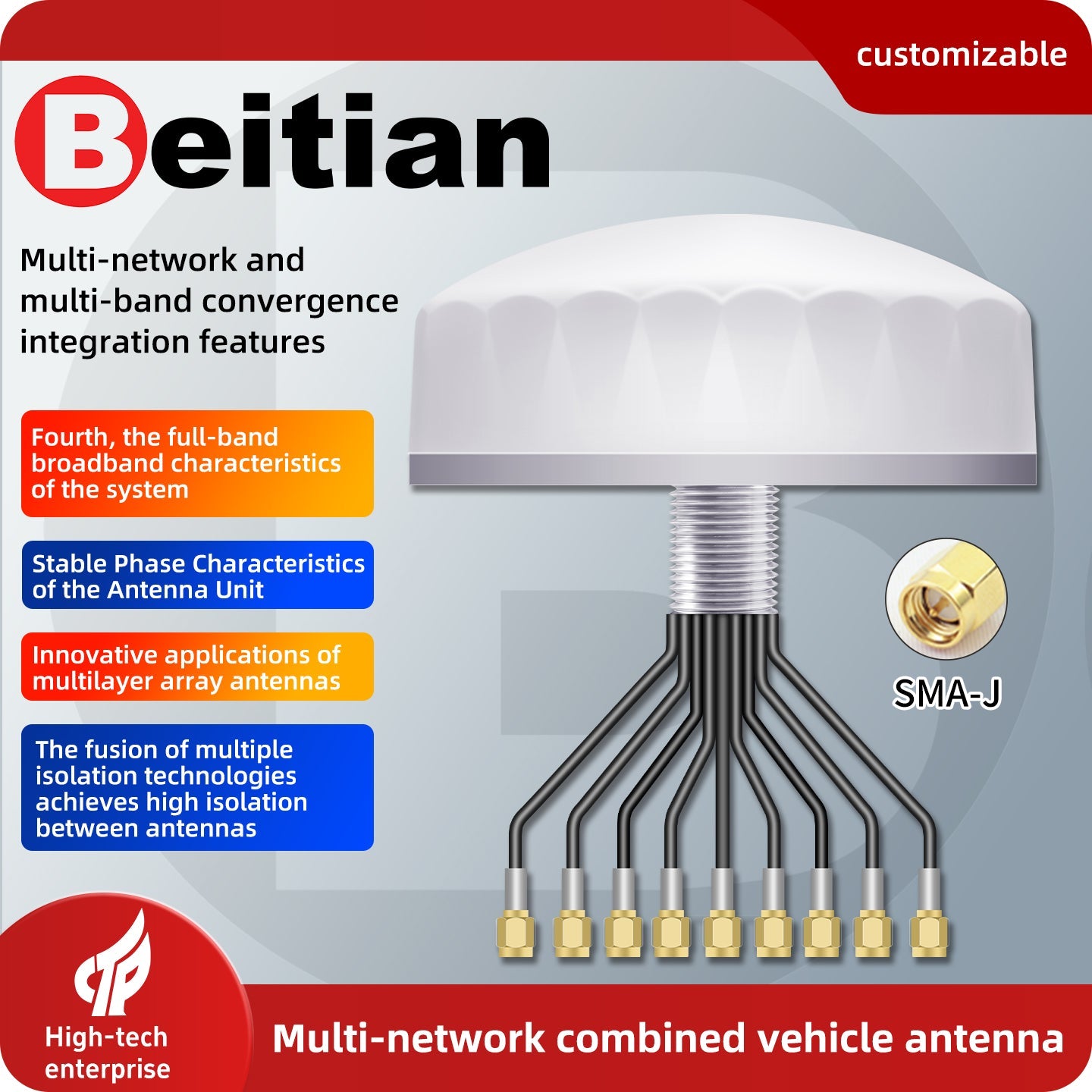

- طراحی یکپارچه چند شبکهای و چند فرکانسی
- واحد آنتن GNSS تمام ویژگیهای فرکانسی چهار سیستم را پوشش میدهد
- مرکز فاز واحد آنتن GNSS پایدار است
- جداسازی بالا بین آنتنها از طریق ادغام فناوری چند جداسازی به دست آمده است
- زاویه پوشش افقی آنتن: 360°
- ولتاژ عملیاتی: 3.3-12V
- مواد UV (مقاوم در برابر UV)
- اتصال سوراخ رزوهای M24×2 (توصیف شده به عنوان قفل خودکار با آببندی و مقاومت در برابر لرزش)
- ظاهر و اتصالات قابل سفارشیسازی هستند (توجه به پیکربندی اعمال میشود)

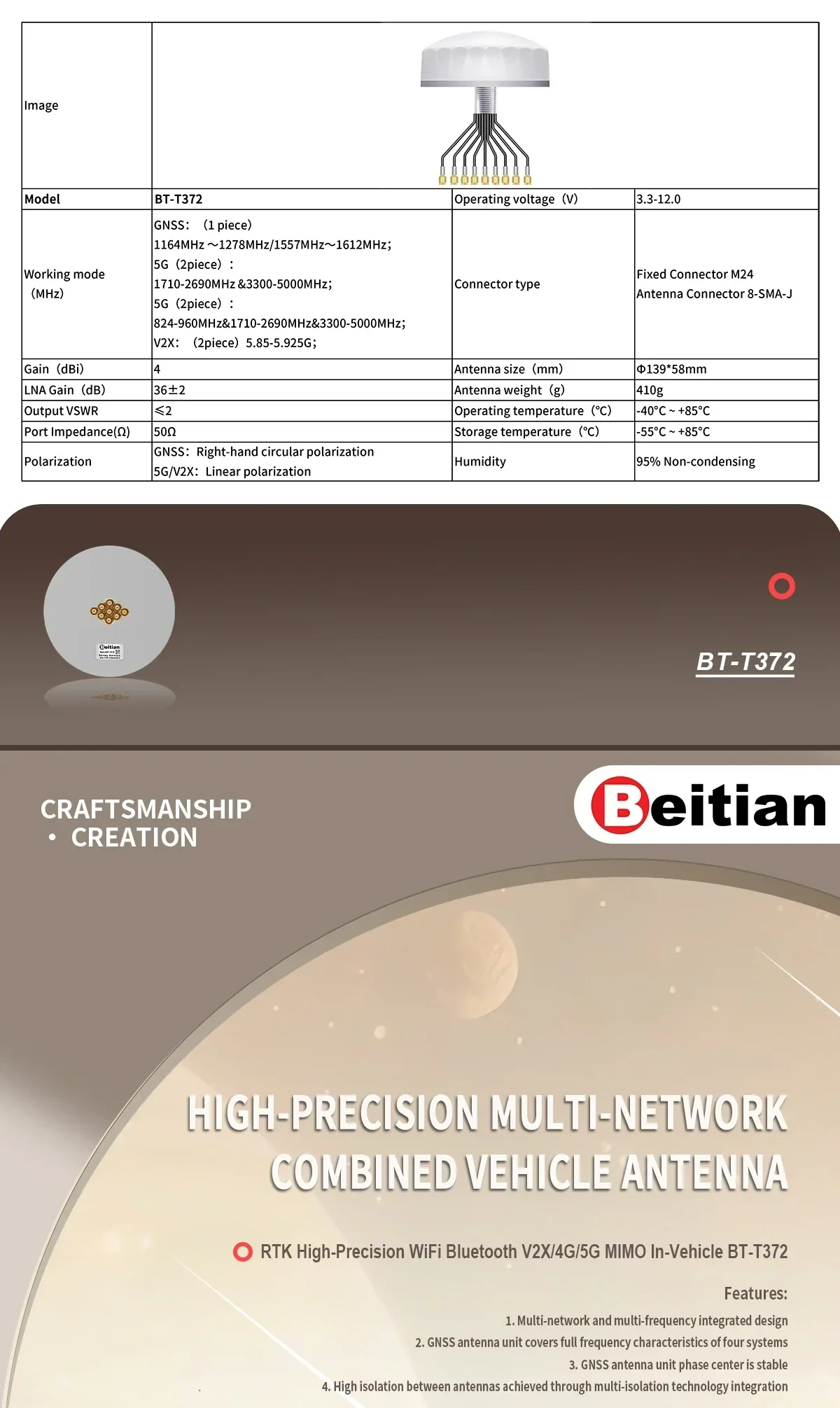

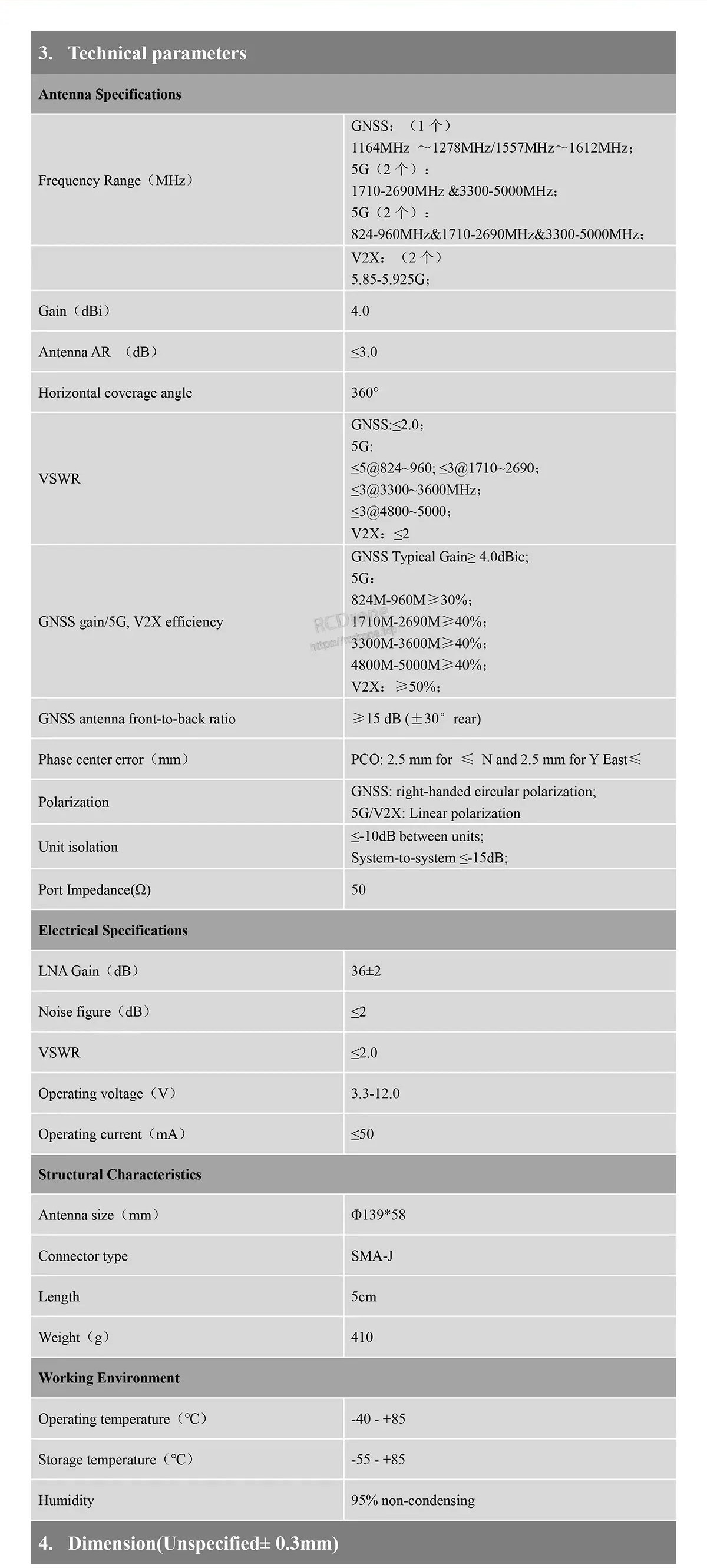

مشخصات

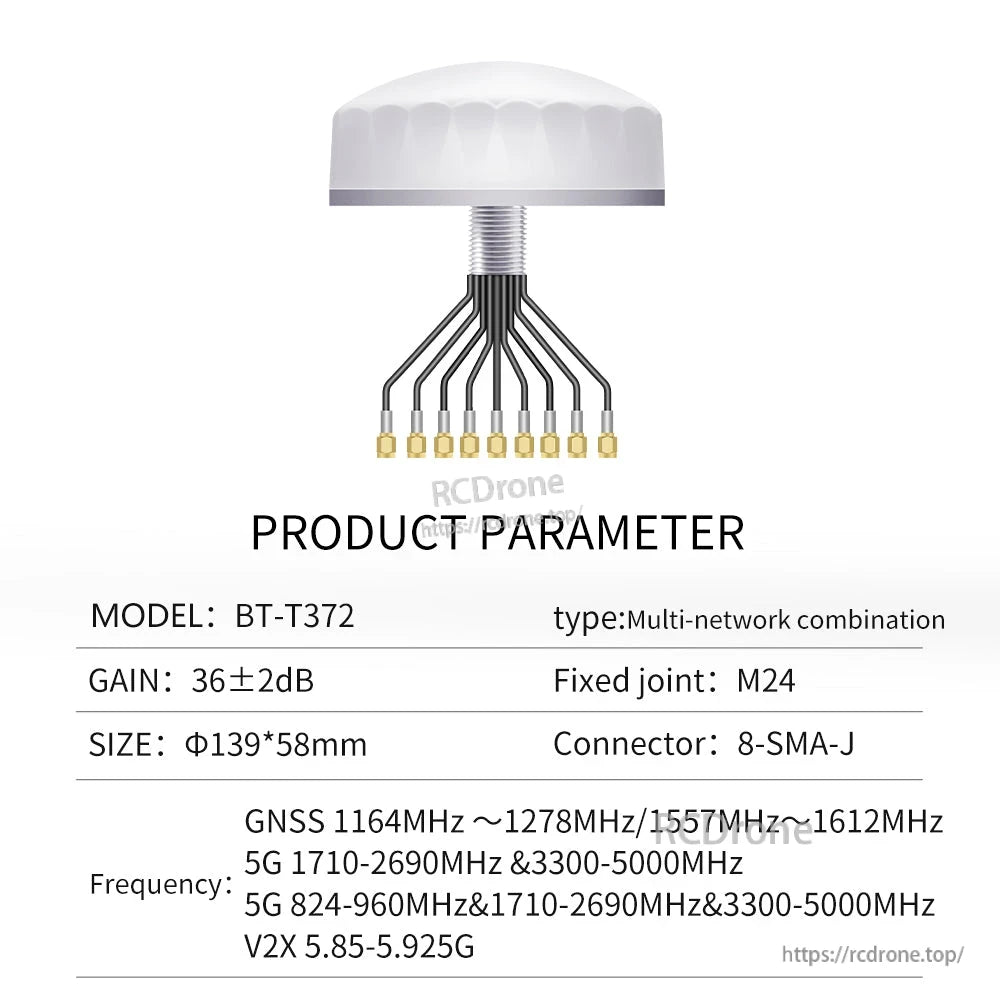

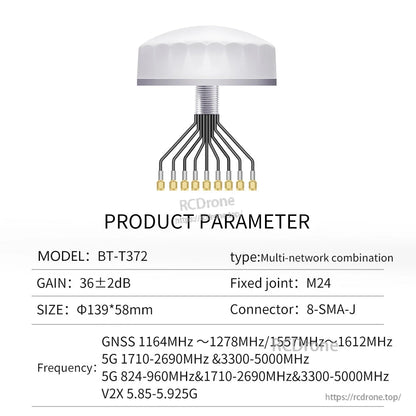

| مدل | BT-T372 |
| دامنه فرکانس (حالت کاری) |
GNSS (1 قطعه): 1164MHz تا 1278MHz / 1557MHz تا 1612MHz; 5G (2 قطعه): 1710-2690MHz & 3300-5000MHz; 5G (2 قطعه): 824-960MHz & 1710-2690MHz & 3300-5000MHz; V2X (2 قطعه): 5.85-5.925G |
| تقویت | 4.0 dBi |
| تقویت معمول GNSS | >= 4.0 dBic |
| گین GNSS / کارایی 5G، V2X |
5G: 824M-960M >= 30%; 1710M-2690M >= 40%; 3300M-3600M >= 40%; 4800M-5000M >= 40%; V2X: >= 50% |
| آنتن AR | <= 3.0 dB |
| زاویه پوشش افقی | 360° |
| نسبت جلو به عقب آنتن GNSS | >= 15 dB (±30° عقب) |
| خطای مرکز فاز (میلیمتر) | PCO: 2.5 mm برای <= N و 2.5 میلیمتر برای Y East<= |
| قطبش | GNSS: قطبش دایرهای راستگرد؛ 5G/V2X: قطبش خطی |
| ایزولاسیون واحد | <= -10 dB بین واحدها؛ سیستم به سیستم <= 15 dB |
| امپدانس پورت | 50 اهم |
| تقویت LNA | 36 ± 2 dB |
| نسبت سیگنال به نویز | <= 2 dB |
| VSWR |
خروجی VSWR: <= 2; GNSS: <= 2.0; 5G: <= 5 @ 824-960، <= 3 @ 1710-2690، <= 3 @ 3300-3600MHz، <= 3 @ 4800-5000; V2X: <= 2 |
| ولتاژ عملیاتی | 3.3-12.0 V |
| جریان عملیاتی | <= 50 mA |
| اندازه آنتن | Φ139*58 mm |
| وزن | 410 g |
| طول | 5 cm |
| SMA-J | |
| اطلاعات اضافی کانکتور | کانکتور ثابت M24; کانکتور آنتن 8-SMA-J | <
| دمای عملیاتی | -40 تا +85°C |
| دمای ذخیرهسازی | -55 تا +85°C |
| رطوبت | 95% بدون میعان |

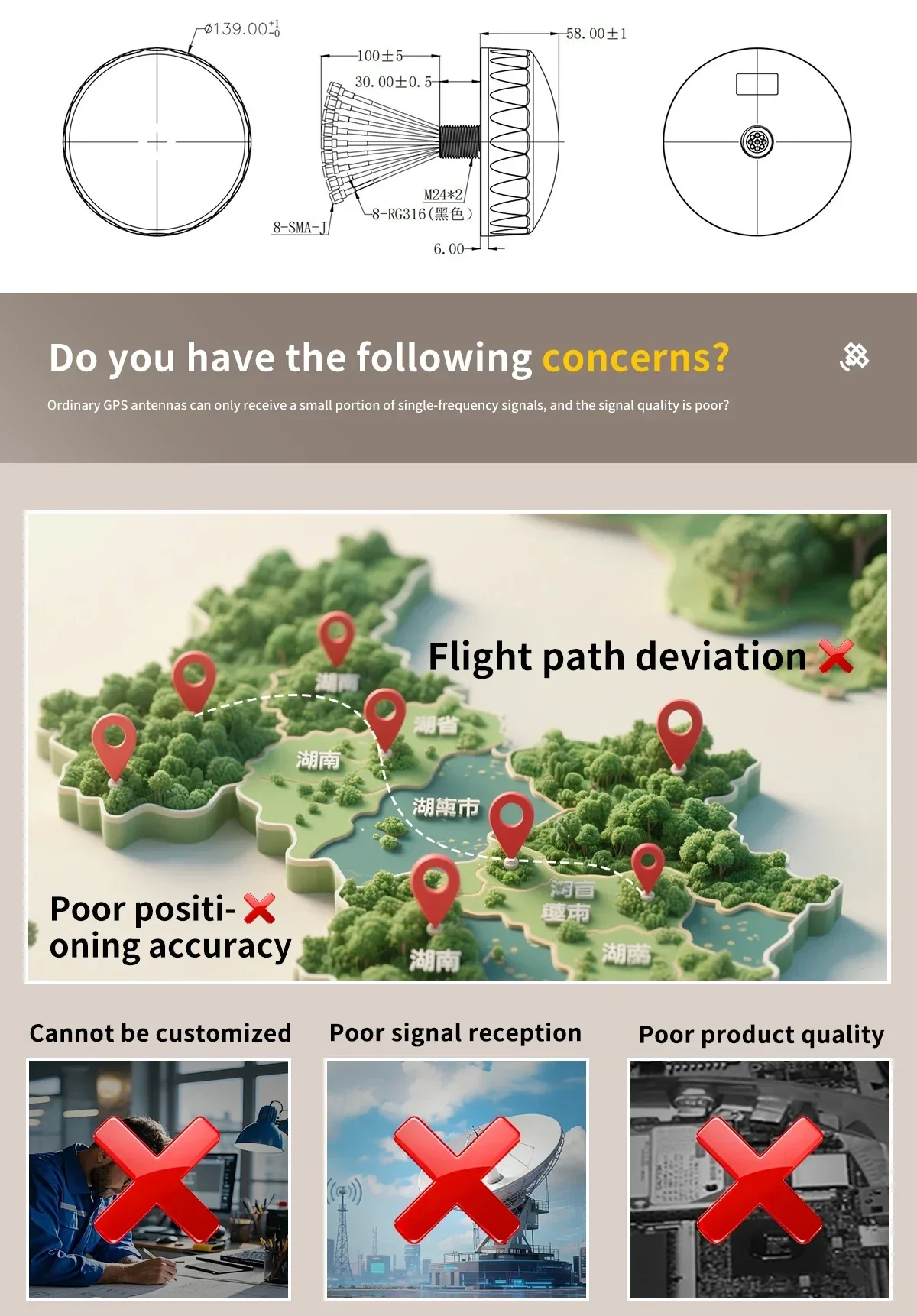

| یادداشتهای نقشه ابعاد |
قطر: Φ139.00 (+1/-0); ارتفاع: 58.00 ± 1; 100 ± 5; 30.00 ± 0.5; 6.00; M24*2; 8-SMA-J; 8-RG316 |

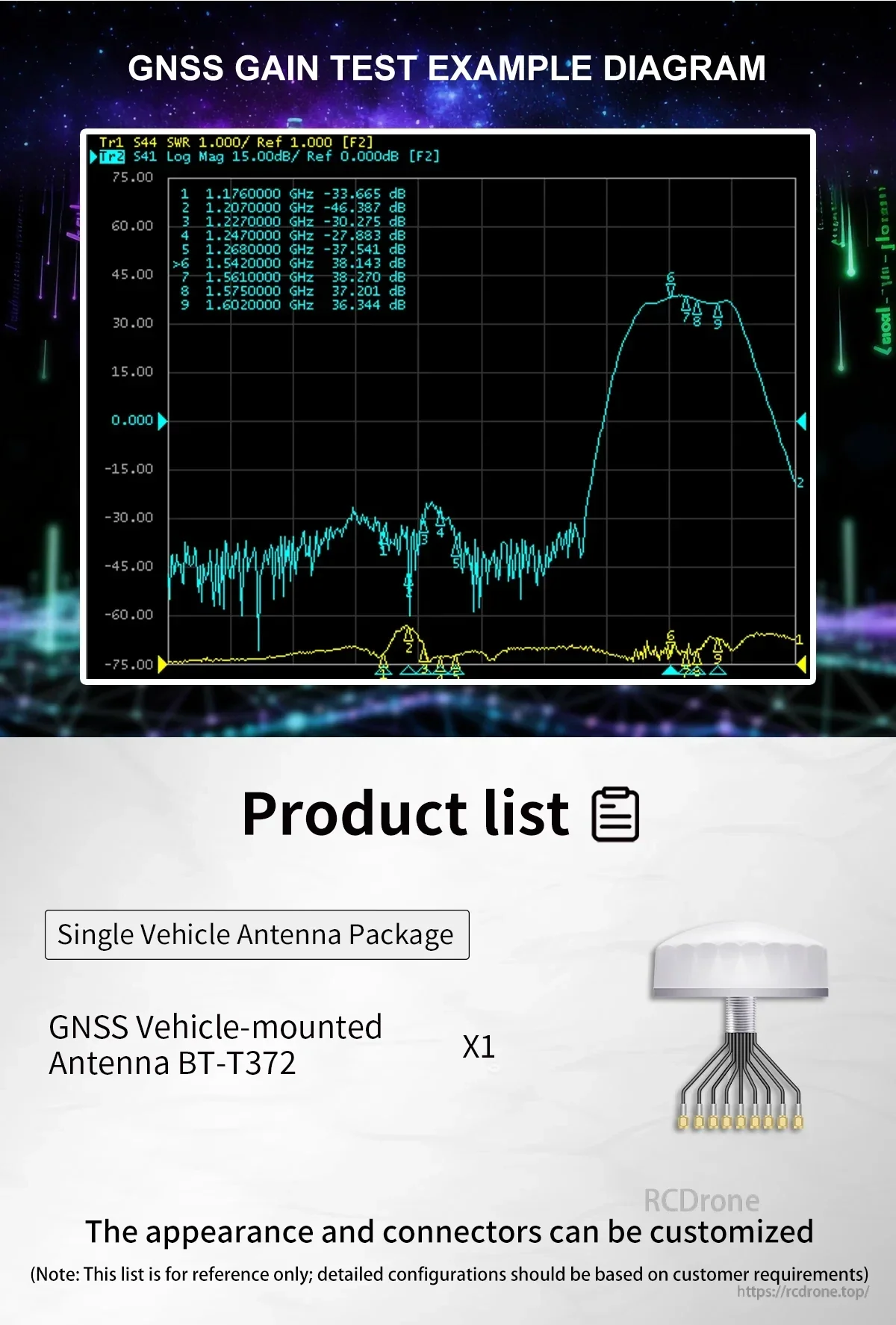

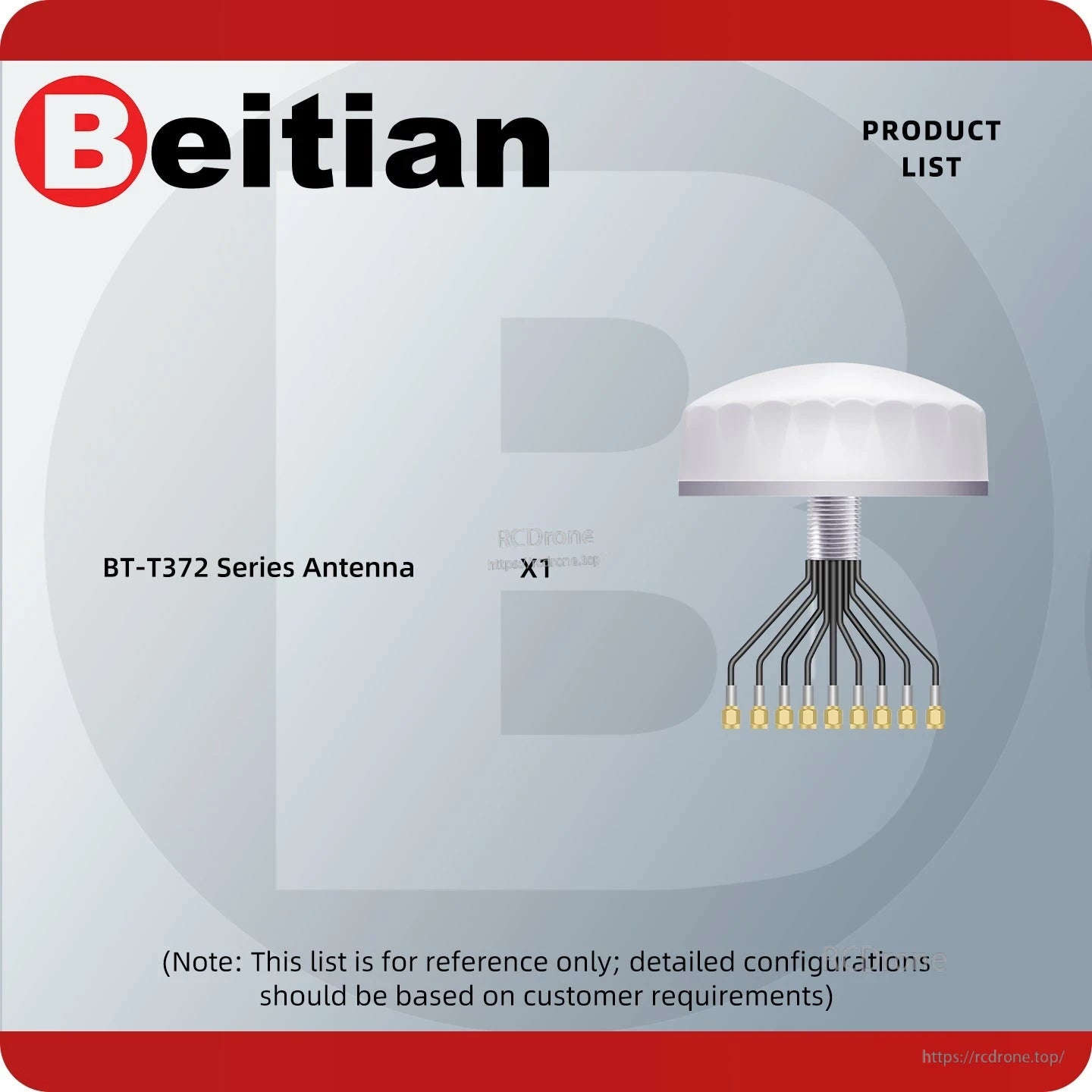

موارد شامل
- پکیج آنتن خودرو تک: آنتن GNSS نصب شده بر روی خودرو BT-T372 × 1
برای ادغام، گزینههای اتصال یا درخواستهای سفارشی، با پشتیبانی از طریق https://rcdrone.top/ یا ایمیل [email protected] .
کاربردها
- شبکهسازی وسایل نقلیه انرژی نو
- ردیابی و موقعیتیابی
- رانندگی خودران
- زیرساخت ارتباطی
- لجستیک و حمل و نقل
- کشاورزی دقیق
یادداشت کاربردی نشان داده شده: قابل استفاده با گیرندههای ایستگاه پایه 5G که قابلیت دریافت چند باند را دارند؛ در زیرساخت ارتباطی، دستگاههای پایانه و برنامههای هوش صنعتی استفاده میشود.
یادداشت سفارشی
ظاهر و اتصالات قابل سفارشیسازی هستند.توجه: فهرست شامل شده فقط برای مرجع است؛ پیکربندیهای دقیق باید بر اساس نیازهای مشتری باشد.
جزئیات

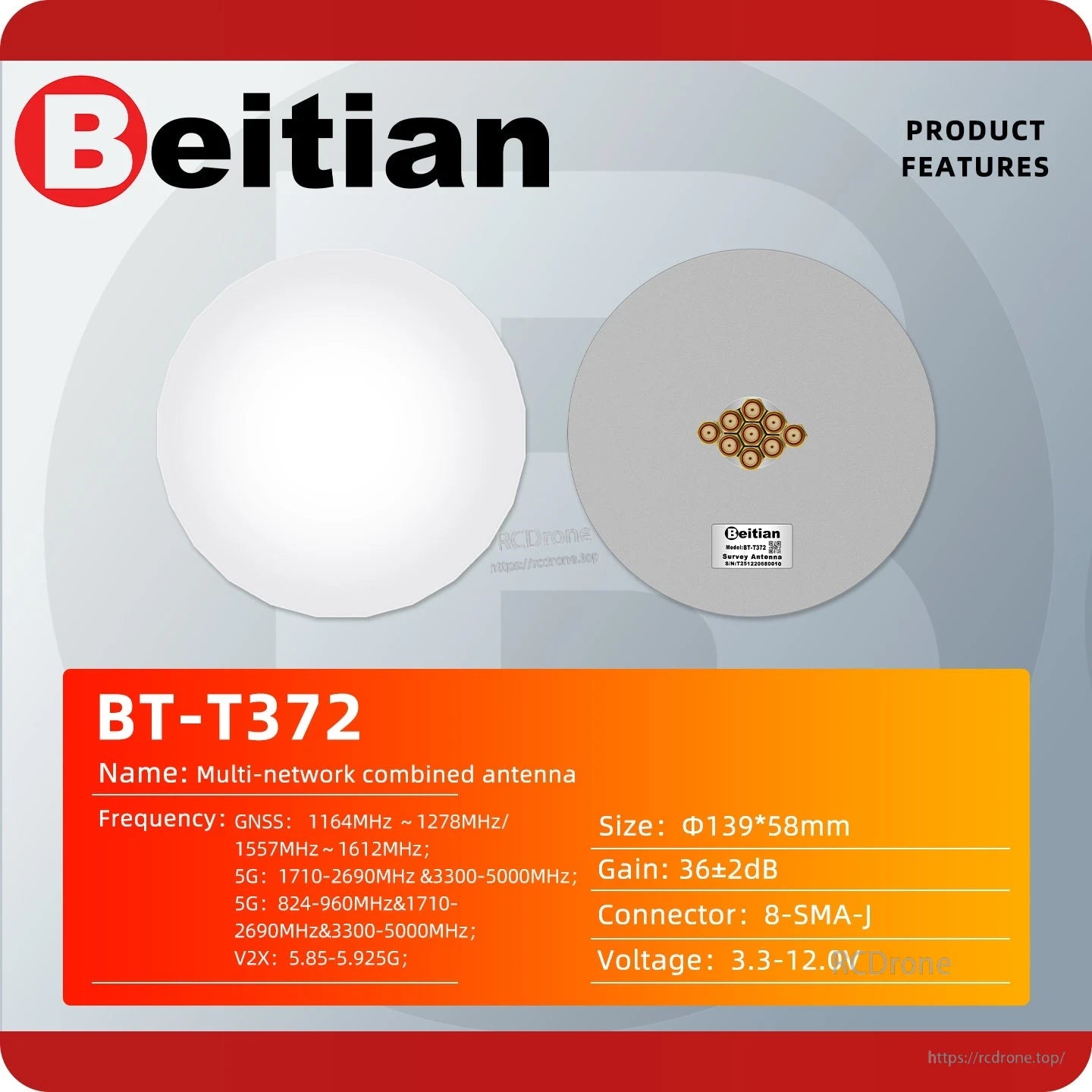

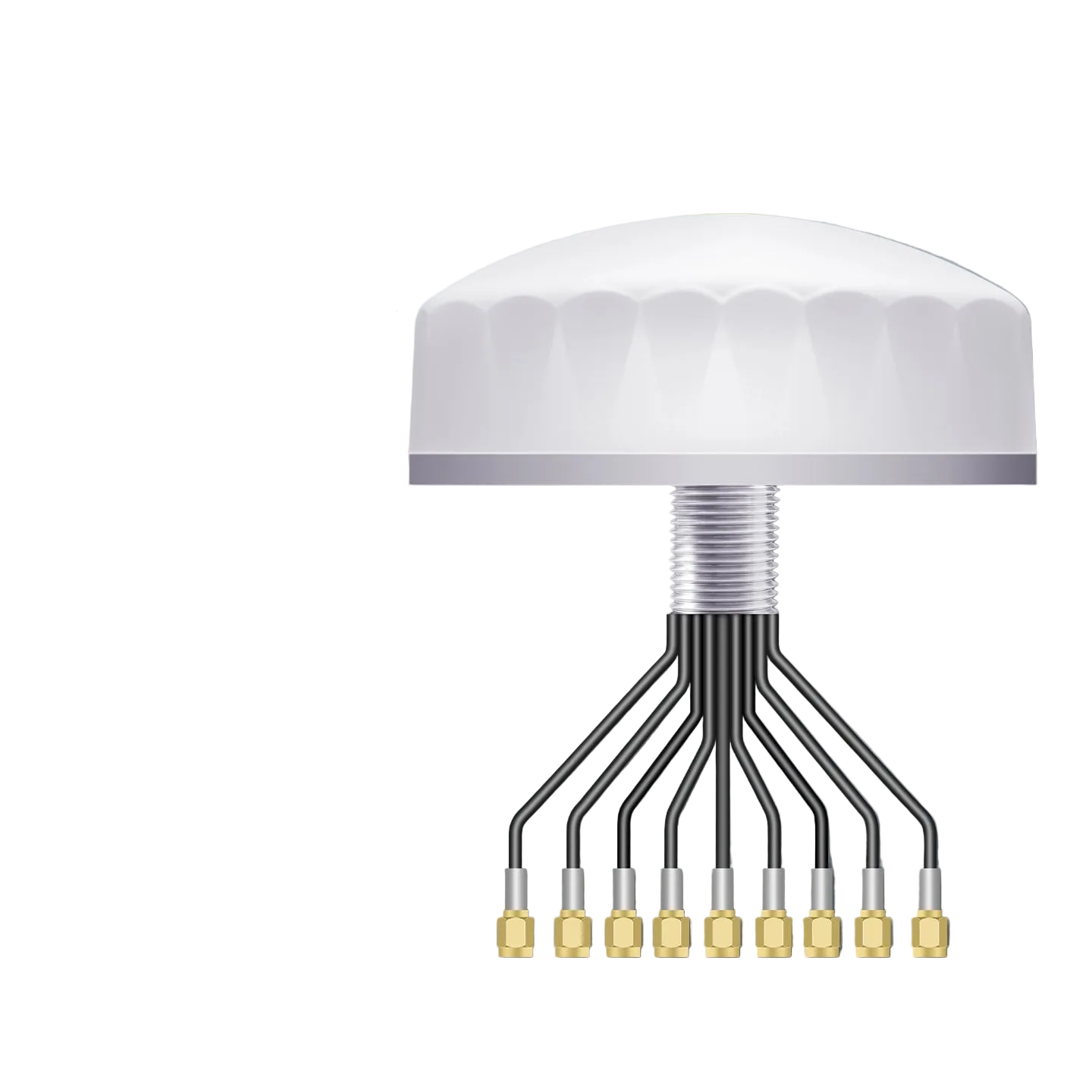

Beitian BT-T372 GNSS، 5G MIMO و آنتنهای V2X اولیه/ثانویه را در یک محفظه جمع و جور نصب شده بر روی وسیله نقلیه برای استقرار ITS ادغام میکند.
از پشتیبانی مهندسی تا ظرفیت تولید، Beitian سفارشیسازی و ثبات تأمین را برای پروژههای آنتن وسیله نقلیه ارائه میدهد.
پارامترهای کلیدی الکتریکی و RF برای مقایسه سریع در حین ادغام سیستم خلاصه شدهاند.
یک مرکز فاز پایدار، پوشش ۳۶۰ درجه و طراحی چند ایزوله هدف مشترک در نقاط دردناک موقعیتیابی و ارتباطات درون وسیله نقلیه را هدف قرار میدهد.
ادغام چند شبکه و چند فرکانس از دریافت GNSS چند سیستمی به همراه اتصال سلولی پهن باند و V2X پشتیبانی میکند.

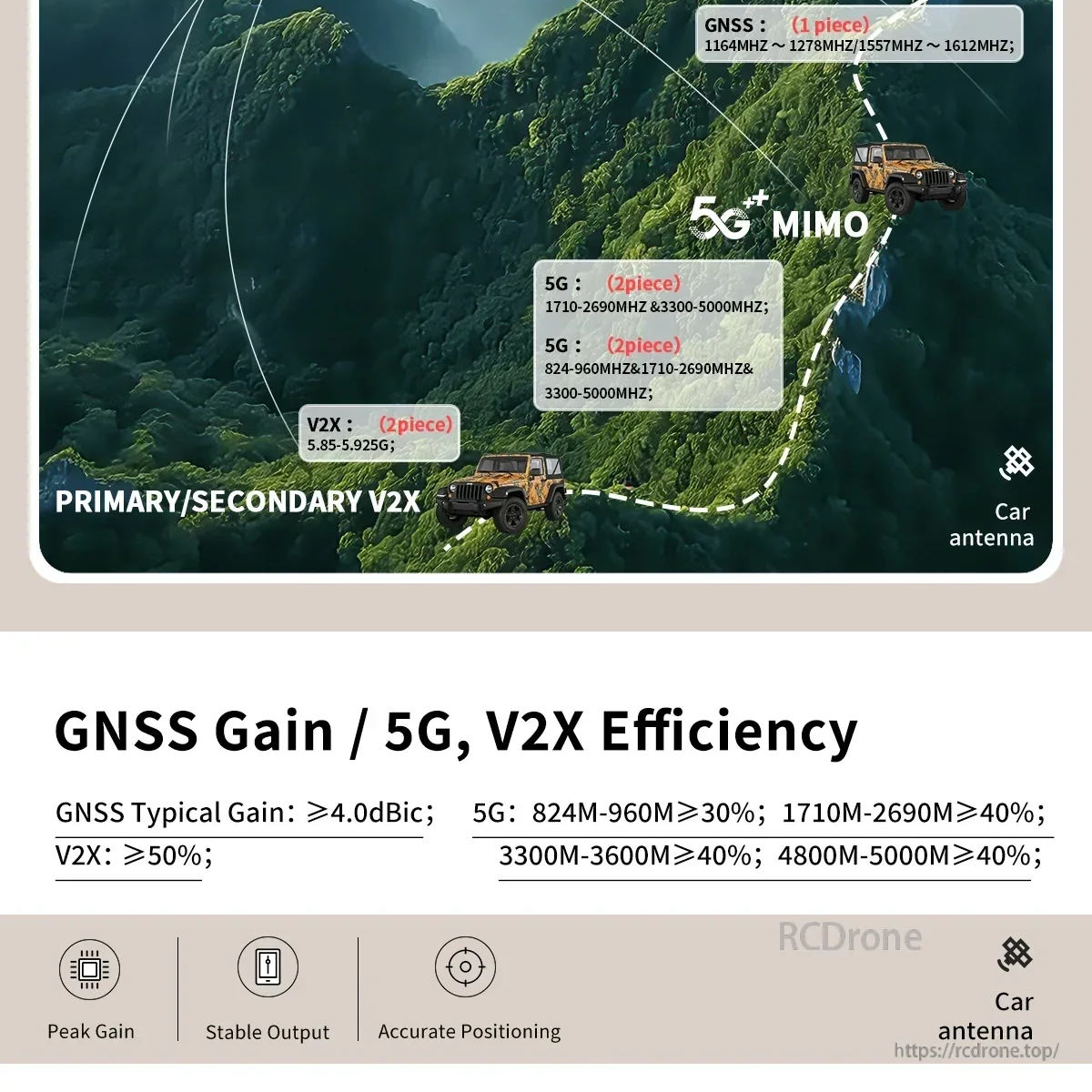

طراحی شده برای پوشش باندهای GNSS به علاوه دامنههای وسیع سلولی و ۵.9 گیگاهرتز V2X، با اهداف افزایش/کارایی ارائه شده برای برنامهریزی بودجههای لینک.
ورودی وسیع 3.3–12 ولت، ادغام را در طراحیهای مختلف قدرت خودرو و تلمازیک ساده میکند.

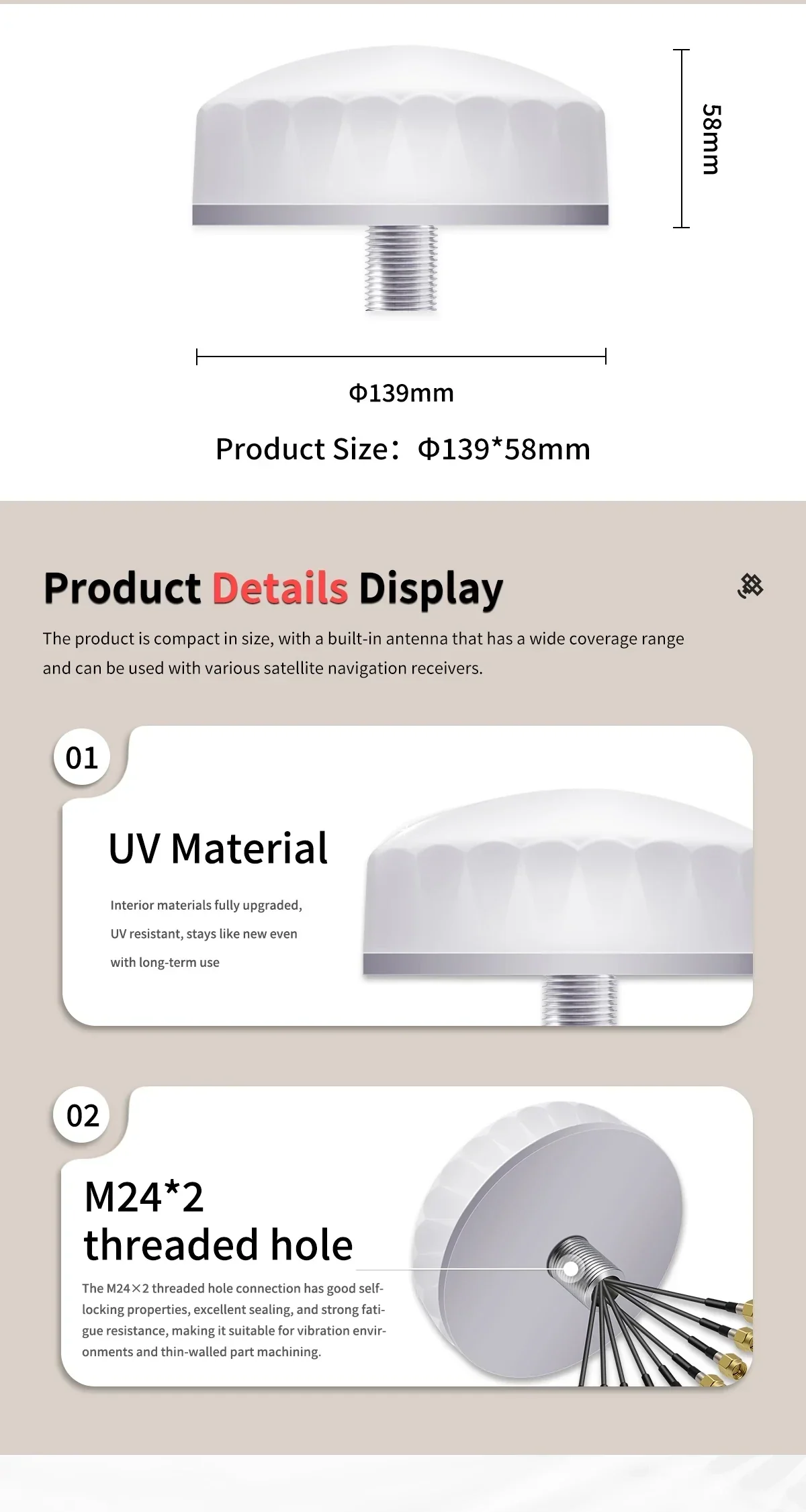

بدنه مقاوم در برابر UV و یک پایه پیچ M24×2 نصب پایدار در محیطهای بیرونی خودرو را پشتیبانی میکند.

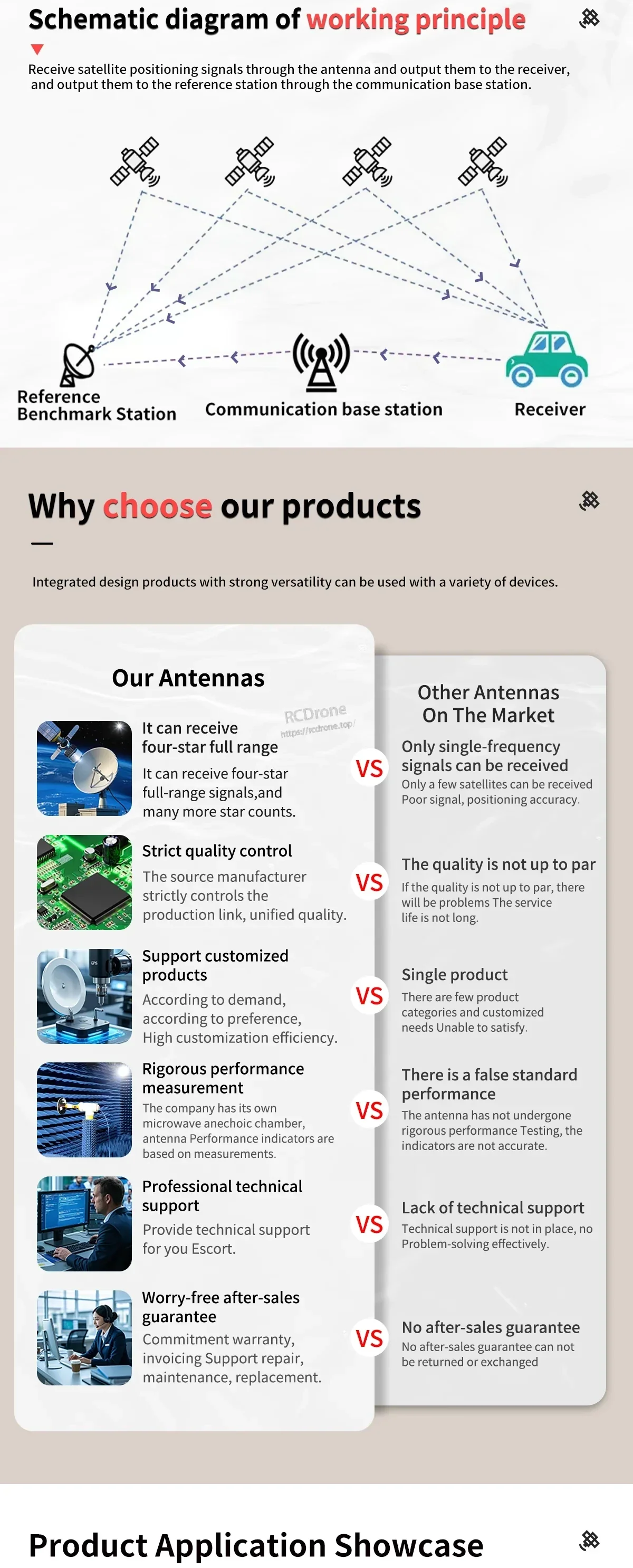

سیگنالها از ماهوارهها دریافت و به گیرنده هدایت میشوند، در حالی که لینک ارتباطی از اتصال ایستگاه مرجع در جریان کار سیستم پشتیبانی میکند.

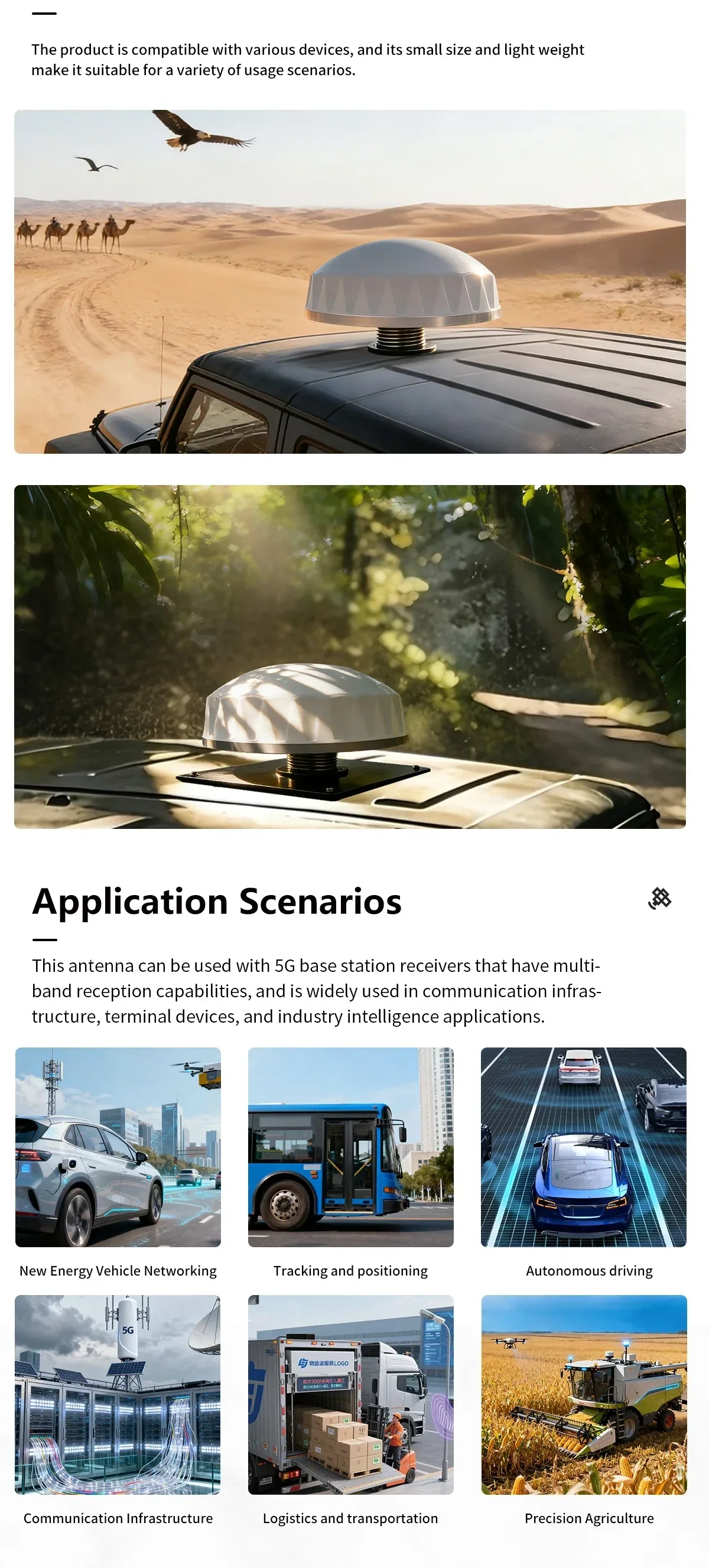

نصبهای معمول آنتن را بر روی سقف خودرو قرار میدهند تا دریافت مداوم در محیطهای عملیاتی متنوع فراهم شود.
محتویات بسته شامل یک آنتن خودرو-نصب BT-T372 است؛ ظاهر و پیکربندیهای کانکتور بر اساس درخواست قابل سفارشیسازی است.
