آنتن GNSS چندفرکانسی RTK مدل Beitian BT-T413 با یک عنصر آنتن سرامیکی داخلی و LNA یکپارچه طراحی شده است تا دریافت کامل باند را در سیستمهای ناوبری ماهوارهای اصلی برای برنامههای موقعیتیابی RTK فراهم کند. این آنتن با کانکتور MCX-JW و کابل RG178 مشخص شده است تا در گیرندههای GNSS و تجهیزات مرتبط ادغام شود.
ویژگیهای کلیدی
- آنتن موقعیتیابی تمامفرکانس RTK چهار ستاره (BT-T413)
- آنتن GNSS سرامیکی داخلی (BDS/GPS)
- کوچکسازی
- ثبات بالا
- مقاومت قوی در برابر تداخل
- ادغام آسان
- بهرهوری هزینه بالا

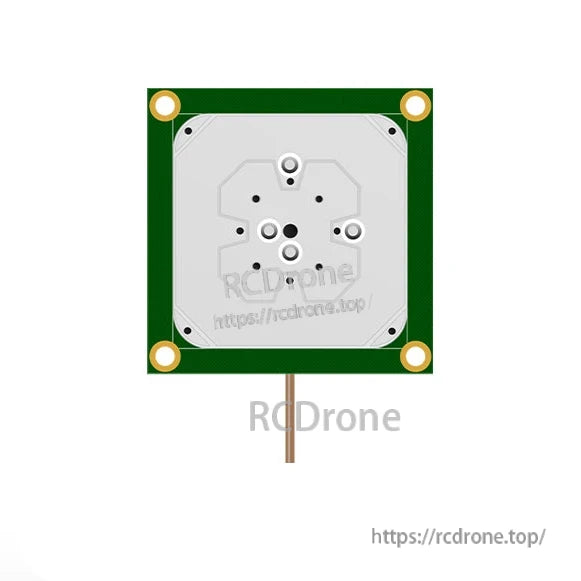

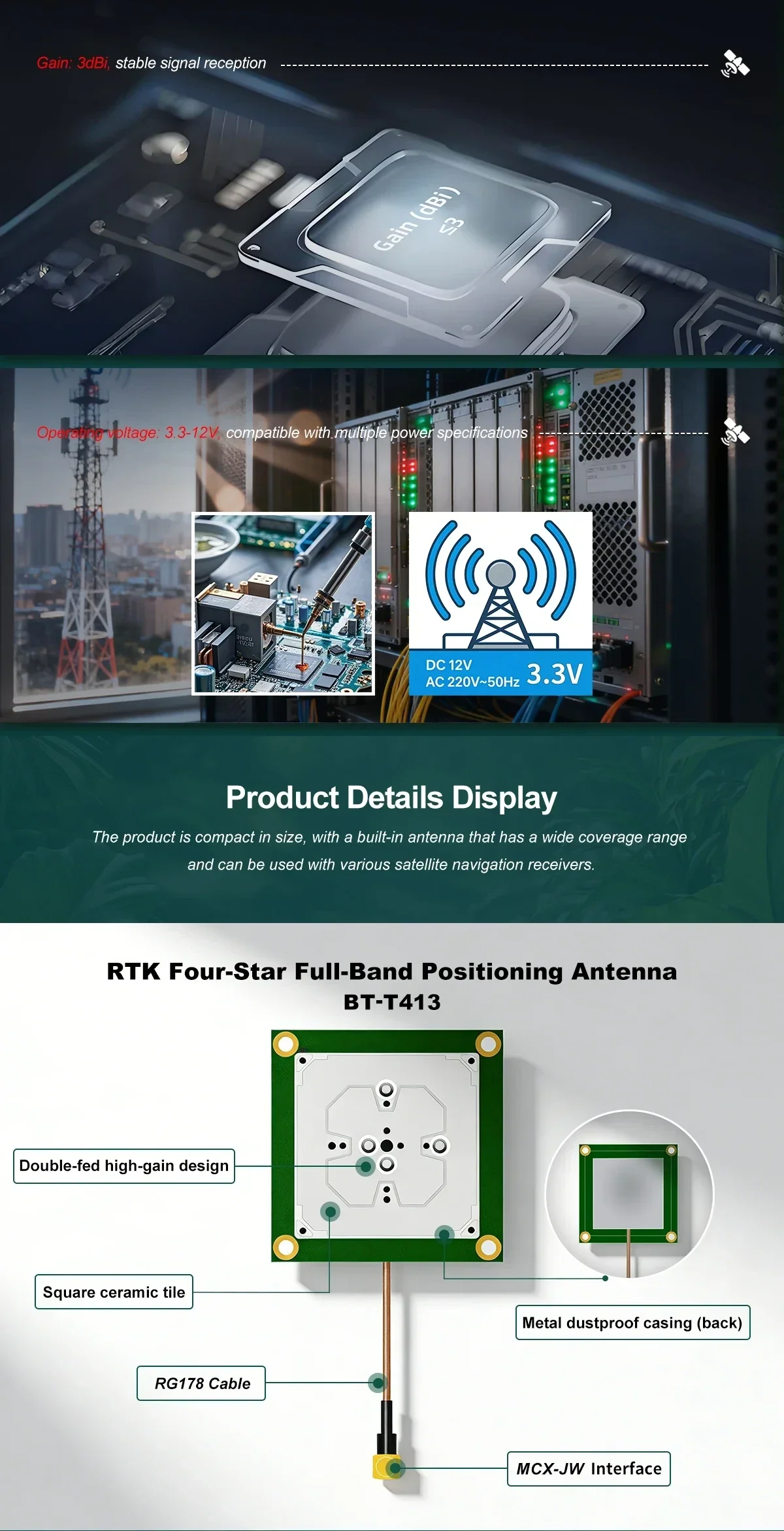

- طراحی با بهرهوری بالا با دو تغذیه
- کاشی سرامیکی مربع
- بدنه ضد گرد و غبار فلزی (پشت)

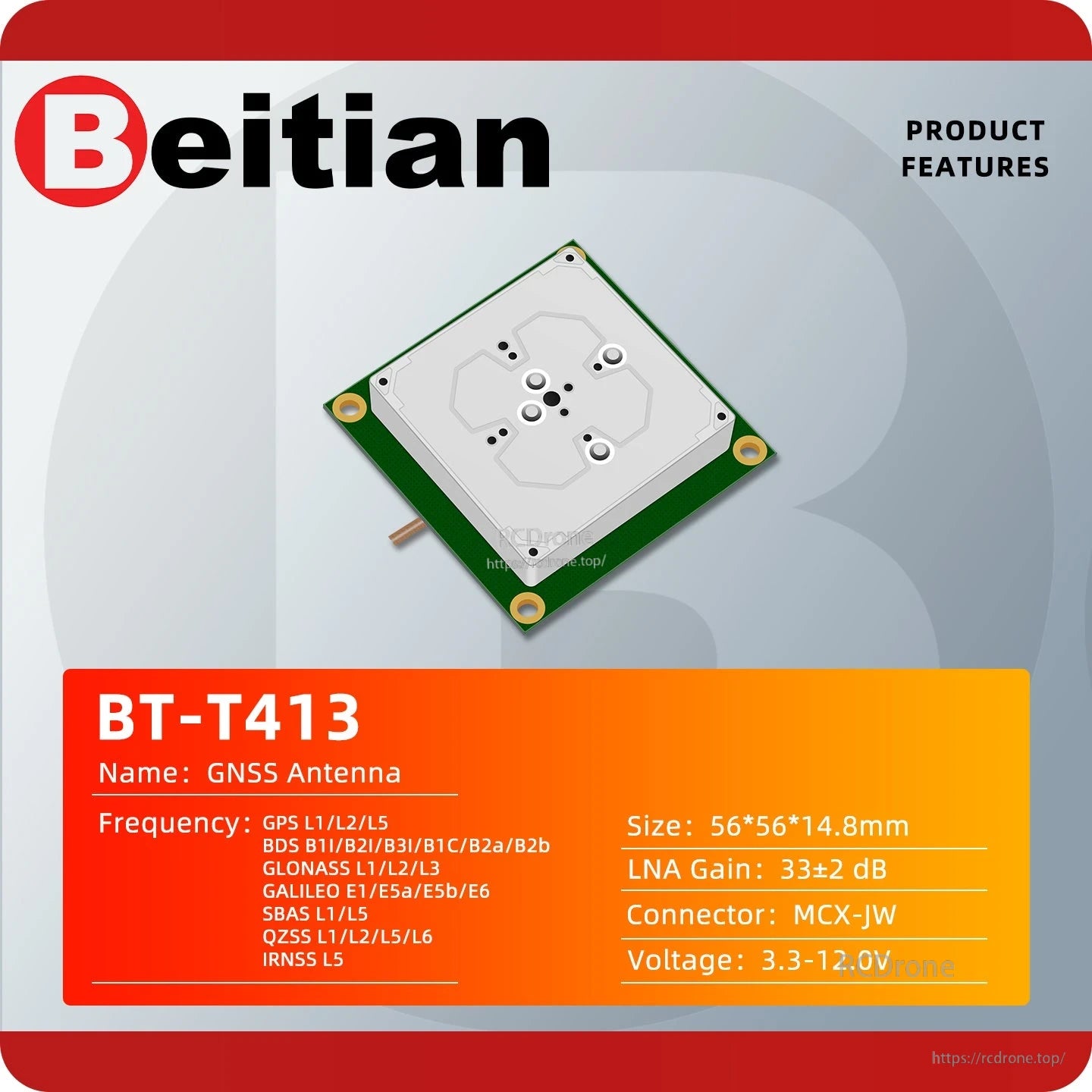

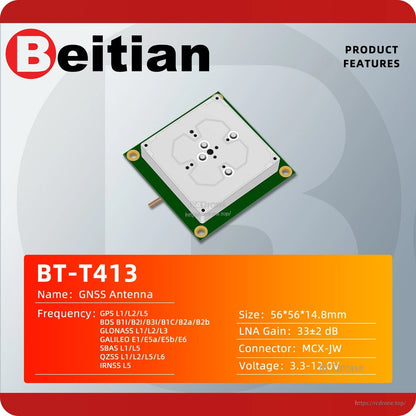

مشخصات

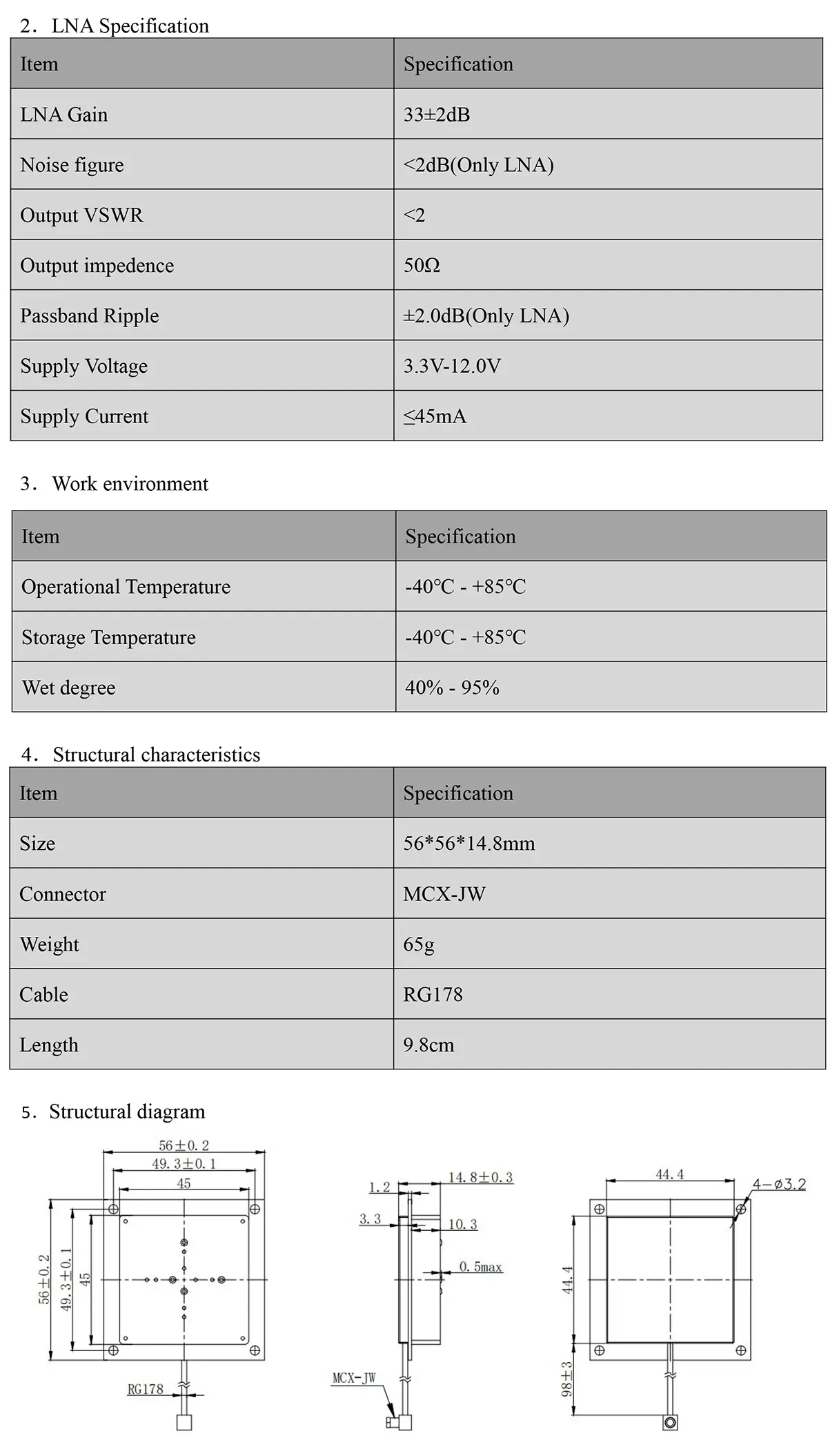

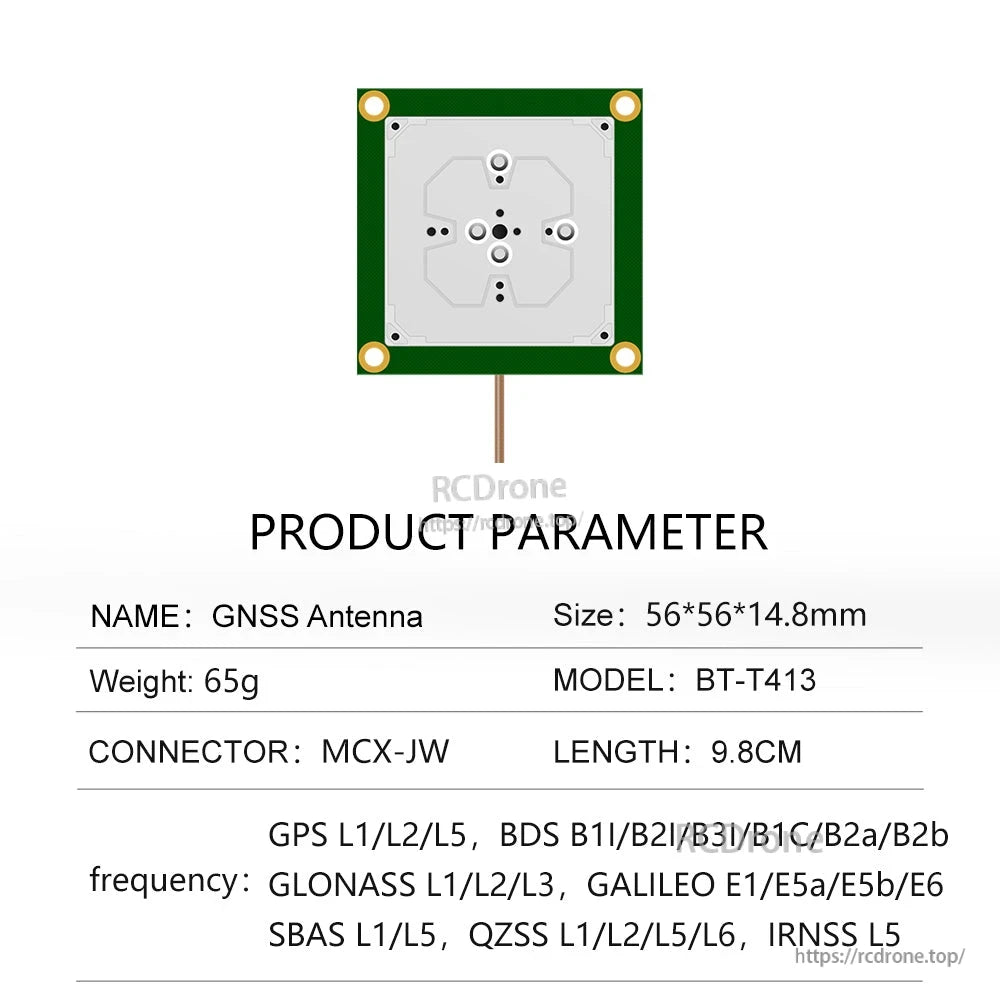

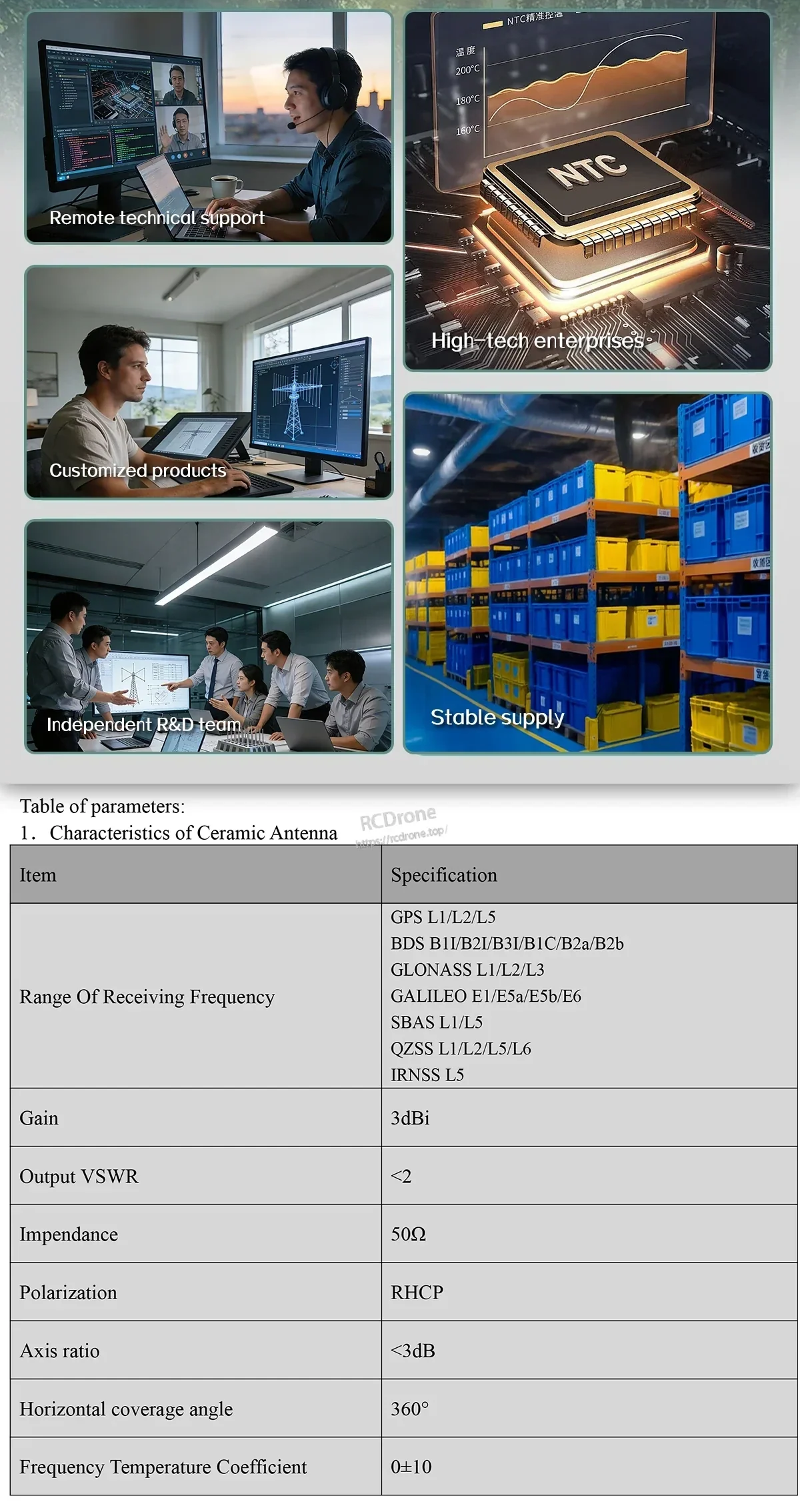

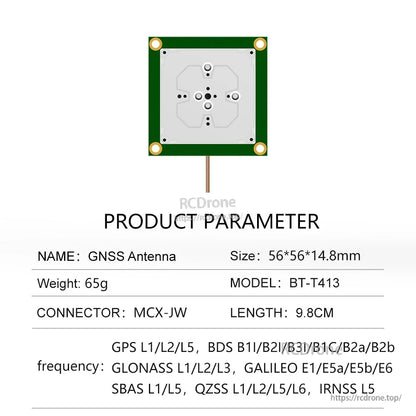

BT-T413 – جدول پارامترها
| حالت کاری / دامنه فرکانس (MHz) | GPS L1/L2/L5 BDS B1I/B2I/B3I/B1C/B2a/B2b GLONASS L1/L2/L3 GALILEO E1/E5a/E5b/E6 SBAS L1/L5 QZSS L1/L2/L5/L6 IRNSS L5 |
| بهره آنتن سرامیکی | 3dBi |
| بهره LNA | 33±2dB |
| نسبت سیگنال به نویز | <2dB (فقط LNA) |
| خروجی VSWR | <2 |
| امپدانس / امپدانس خروجی | 50Ω |
| نوسان باند عبوری | ±2.0dB (فقط LNA) |
| قطبش | RHCP |
| نسب محور | <3dB |
| زاویه پوشش افقی | 360° |
| ضریب دما فرکانس | 0±10 |
| ولتاژ تامین | 3.3V-12.0V |
| جریان تامین | ≤45mA |
| دمای عملیاتی | -40°C ~ +85°C |
| دمای ذخیره سازی | -40°C ~ +85°C |
| درجه رطوبت | 40% - 95% |
| اندازه | 56*56*14.8mm |
| وزن | 65 گرم |

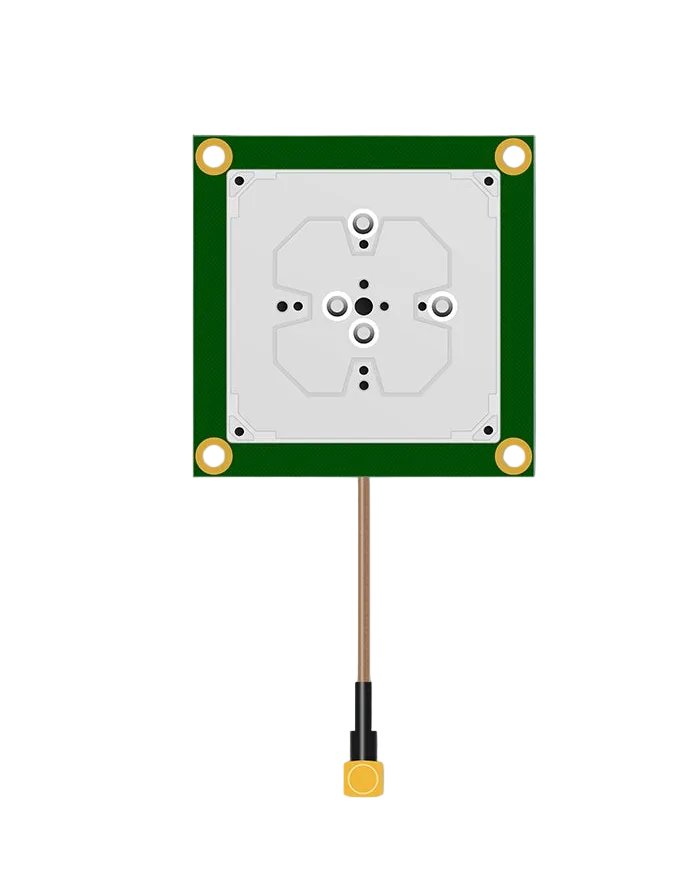

| کانکتور | MCX-JW |
| کابل | RG178 |
| طول | 9.8 سانتیمتر |
BT-T413 – ابعاد دیاگرام ساختاری (همانطور که نشان داده شده است)
| عرض/ارتفاع کلی | 56±0.2 |
| ابعاد داخلی | 49.3±0.1 |
| ابعاد داخلی | 45 |
| ضخامت | 14.8±0.3 |
| ابعاد نمای جانبی (همانطور که نشان داده شده است) | 1.2; 3.3; 10.3; 0.5 حداکثر |
| ابعاد نمای جلو | 44.4 |
| سوراخهای نصب | 4-φ3.2 |
| ابعاد پایینتر (همانطور که نشان داده شده است) | 9.8±0.3 |
مدلهای دیگر موجود (انتخاب Shopify)

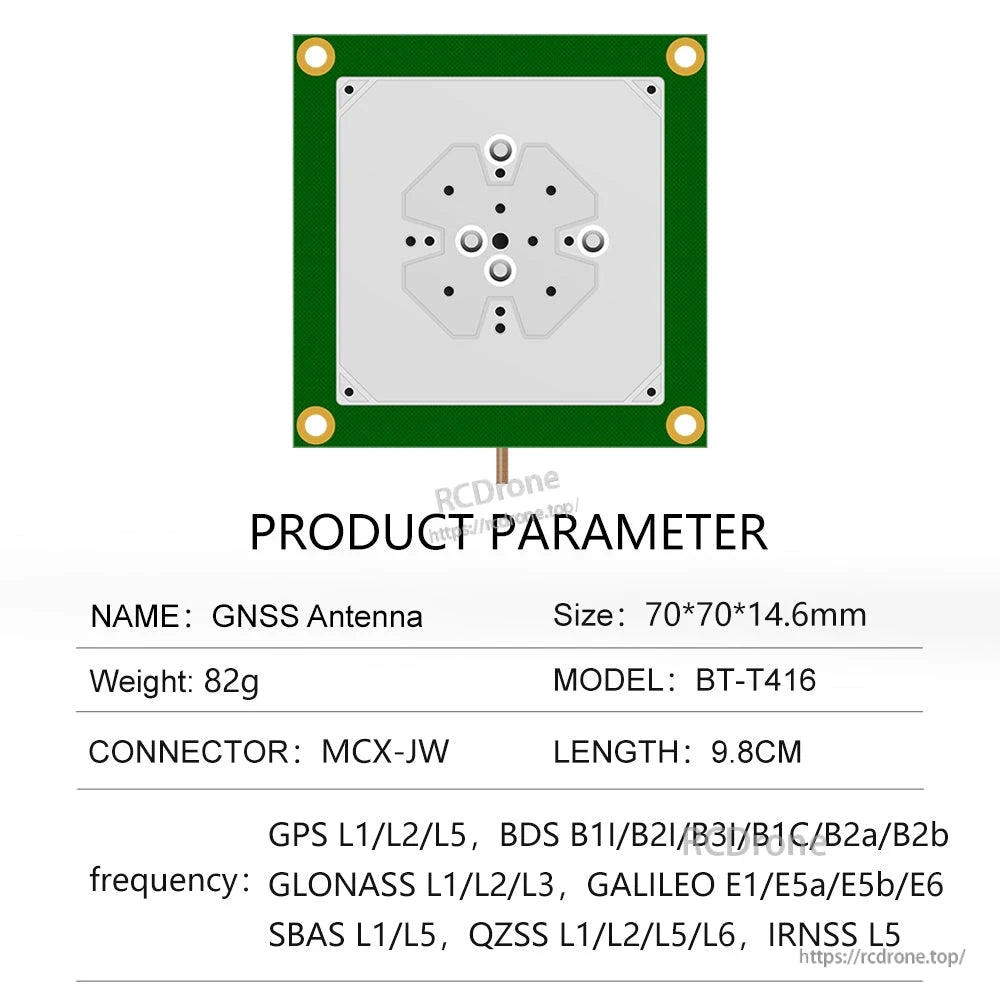

گزینههای مدل نشان داده شده: BT-T413، BT-T414، BT-T415، BT-T416، BT-T422، BT-T423. مقایسه پارامترهای زیر برای این مدلها ارائه شده است.

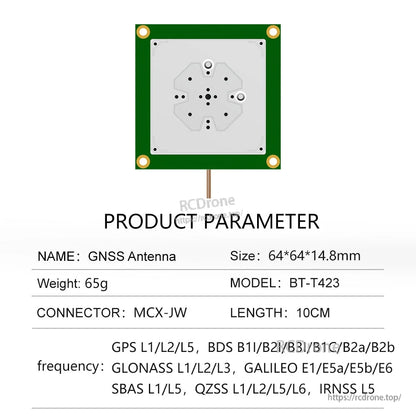

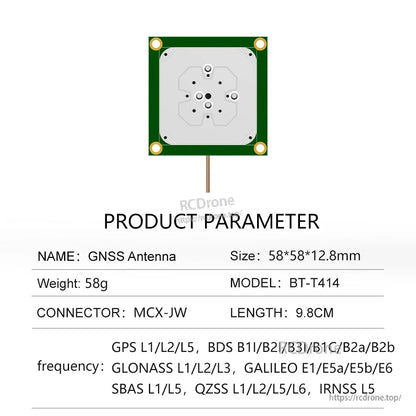

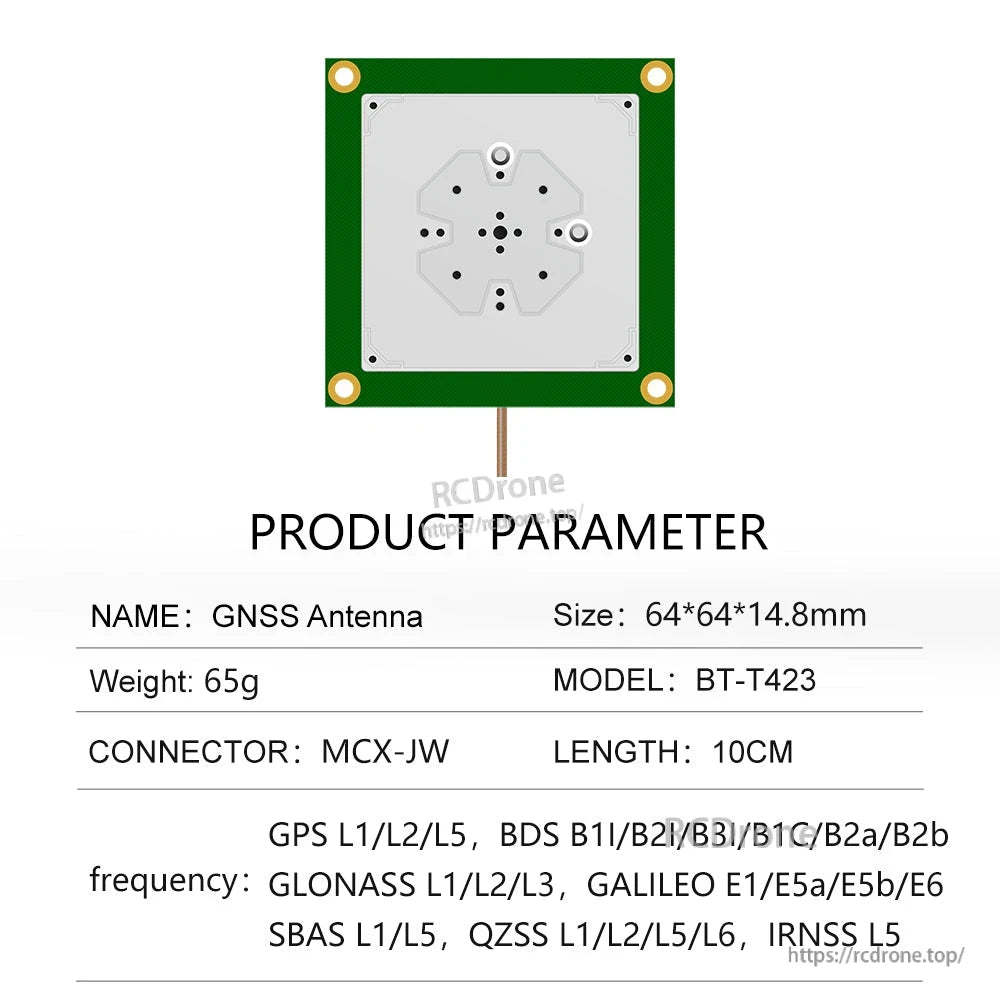

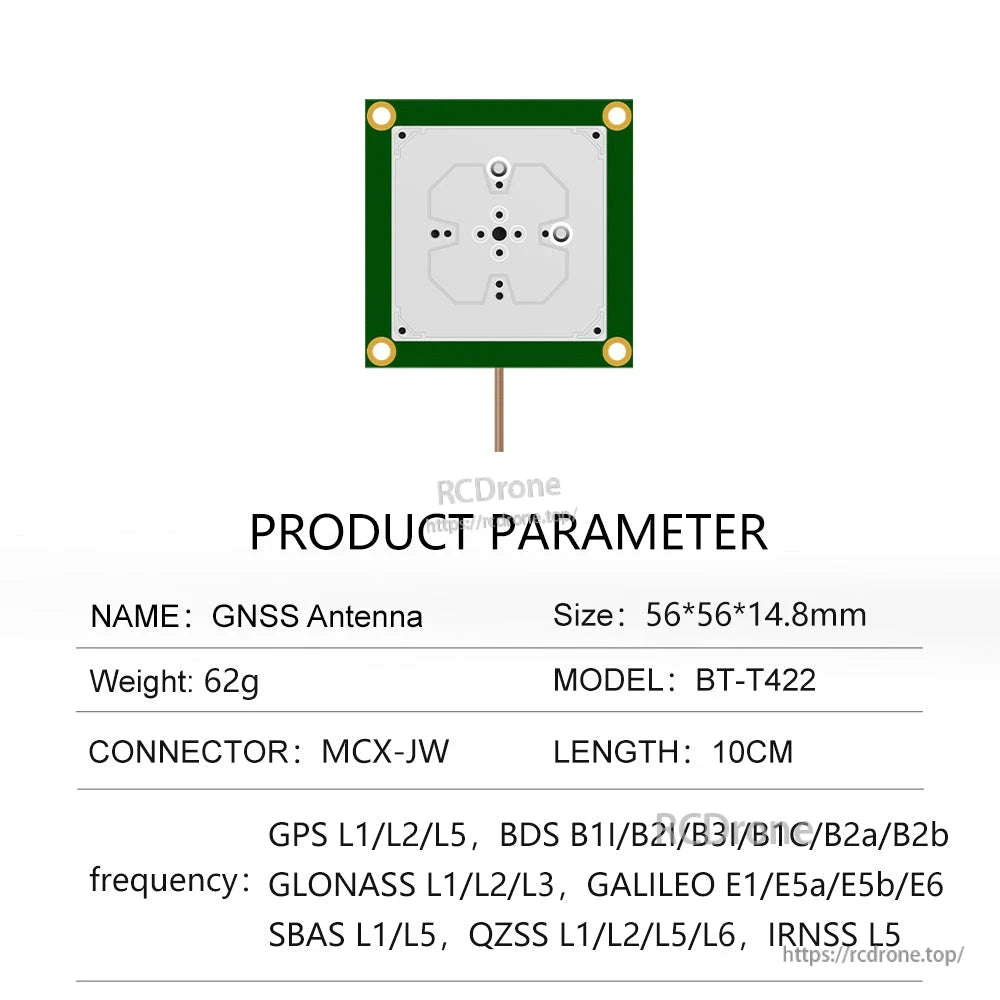

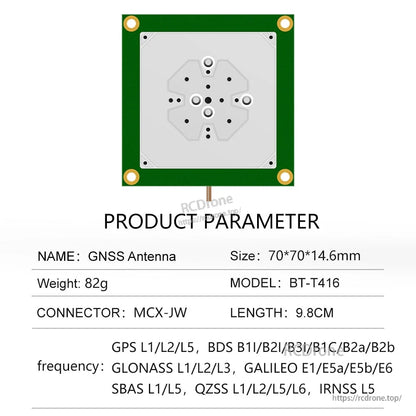

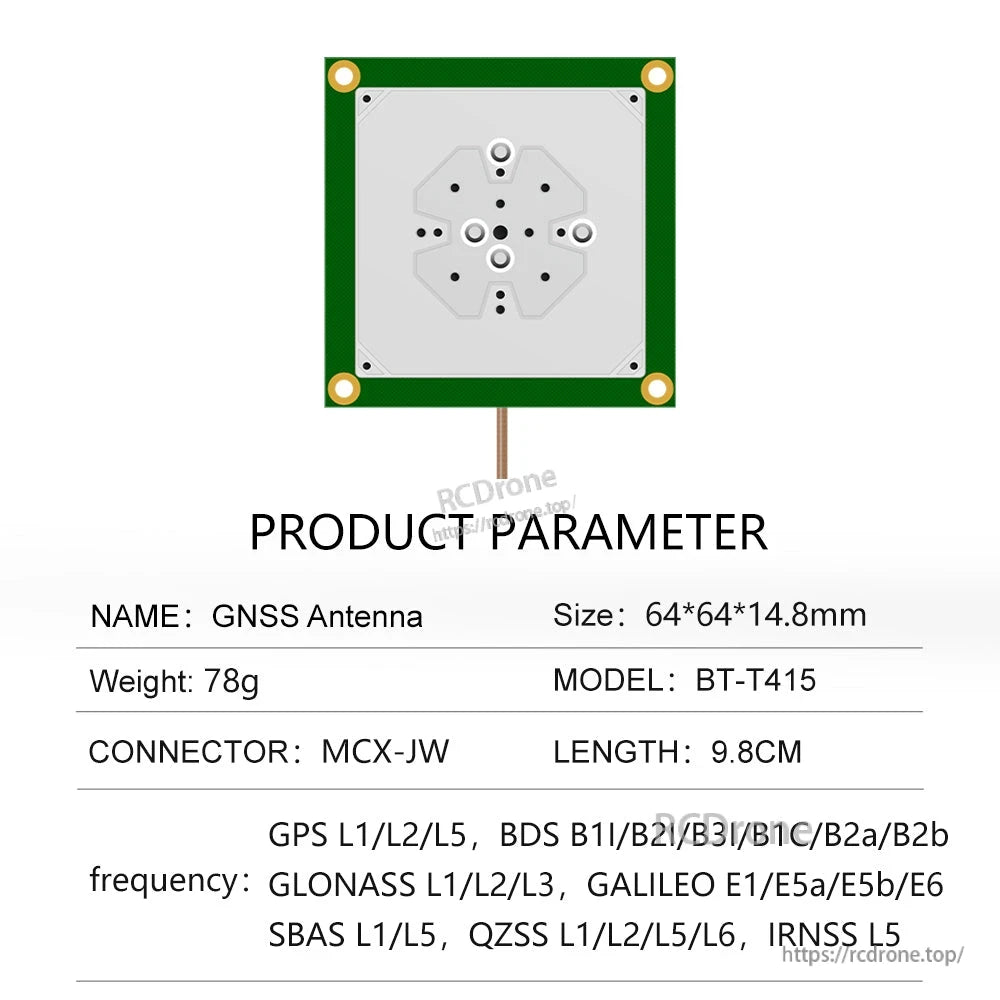

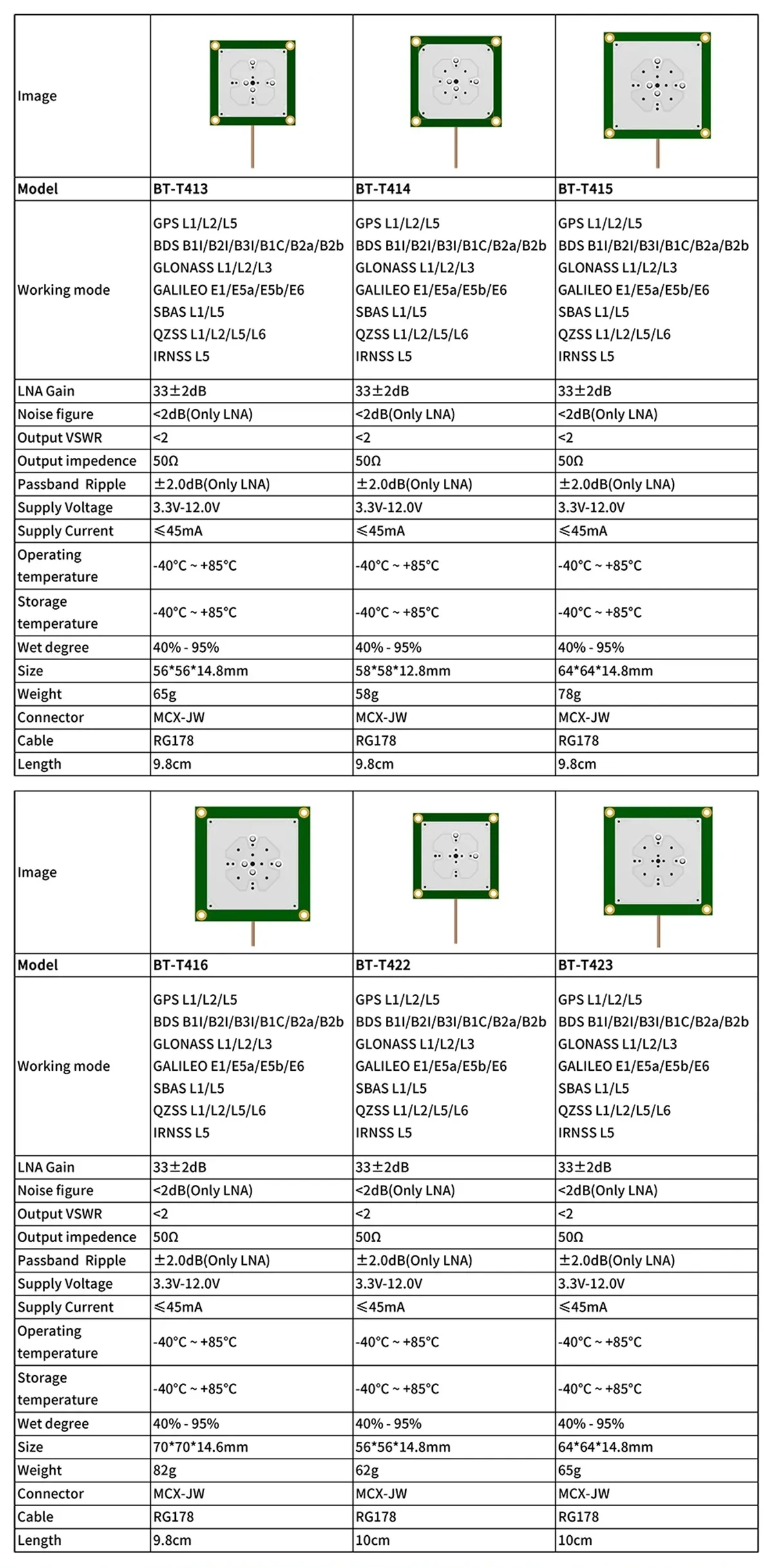

| پارامتر | BT-T413 | BT-T414 | BT-T415 | BT-T416 | BT-T422 | BT-T423 |
|---|---|---|---|---|---|---|
| حالت کاری | GPS L1/L2/L5 BDS B1I/B2I/B3I/B1C/B2a/B2b GLONASS L1/L2/L3 GALILEO E1/E5a/E5b/E6 SBAS L1/L5 QZSS L1/L2/L5/L6 IRNSS L5 |
GPS L1/L2/L5 BDS B1I/B2I/B3I/B1C/B2a/B2b GLONASS L1/L2/L3 GALILEO E1/E5a/E5b/E6 SBAS L1/L5 QZSS L1/L2/L5/L6 IRNSS L5 |
GPS L1/L2/L5 BDS B1I/B2I/B3I/B1C/B2a/B2b GLONASS L1/L2/L3 GALILEO E1/E5a/E5b/E6 SBAS L1/L5 QZSS L1/L2/L5/L6 IRNSS L5 |
GPS L1/L2/L5 BDS B1I/B2I/B3I/B1C/B2a/B2b GLONASS L1/L2/L3 GALILEO E1/E5a/E5b/E6 SBAS L1/L5 QZSS L1/L2/L5/L6 IRNSS L5 | GPS L1/L2/L5 BDS B1I/B2I/B3I/B1C/B2a/B2b GLONASS L1/L2/L3 GALILEO E1/E5a/E5b/E6 SBAS L1/L5 QZSS L1/L2/L5/L6 IRNSS L5 |
GPS L1/L2/L5 BDS B1I/B2I/B3I/B1C/B2a/B2b GLONASS L1/L2/L3 GALILEO E1/E5a/E5b/E6 SBAS L1/L5 QZSS L1/L2/L5/L6 IRNSS L5 |
| تقویت LNA | 33±2dB | 33±2dB | 33±2dB | 33±2dB | 33±2dB | 33±2dB |
| نسبت سیگنال به نویز | <2dB (فقط LNA) | <2dB (فقط LNA) | <2dB (فقط LNA) | <2dB (فقط LNA) | <2dB (فقط LNA) | <2dB (فقط LNA) |
| خروجی VSWR | <2 | <2 | <2 | <2 | <2 | <2 |
| امپدانس خروجی | 50Ω | 50Ω | 50Ω | 50Ω | 50Ω | 50Ω |
| نوسان باند عبوری | ±2.0dB (فقط LNA) | ±2.0dB (فقط LNA) | ±2.0dB (فقط LNA) | ±2.0dB (فقط LNA) | ±2.0dB (فقط LNA) | ±2.0dB (فقط LNA) |
| ولتاژ تامین | 3.3V-12.0V | 3.3V-12.0V | 3.3V-12.0V | 3.3V-12.0V | 3.3V-12.0V | 3.3V-12.0V |
| جریان تأمین | ≤45mA | ≤45mA | ≤45mA | ≤45mA | ≤45mA | ≤45mA |
| دمای عملیاتی | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C |
| دمای ذخیره سازی | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C |
| درجه رطوبت | 40% - 95% | 40% - 95% | 40% - 95% | 40% - 95% | 40% - 95% | 40% - 95% |
| اندازه | 56*56*14.8mm | 58*58*12.8mm | 64*64*14.8mm | 70*70*14.6mm | 56*56*14.8mm | 64*64*14.8mm |
| وزن | 65g | 58g | 78g | 82g | 62g | 65g |
| کانکتور | MCX-JW | MCX-JW | MCX-JW | MCX-JW | MCX-JW | MCX-JW |
| کابل | RG178 | RG178 | RG178 | RG178 | RG178 | RG178 |
| طول | 9.8cm | 9.8cm | 9.8cm | 9.8cm | 10cm | 10cm |

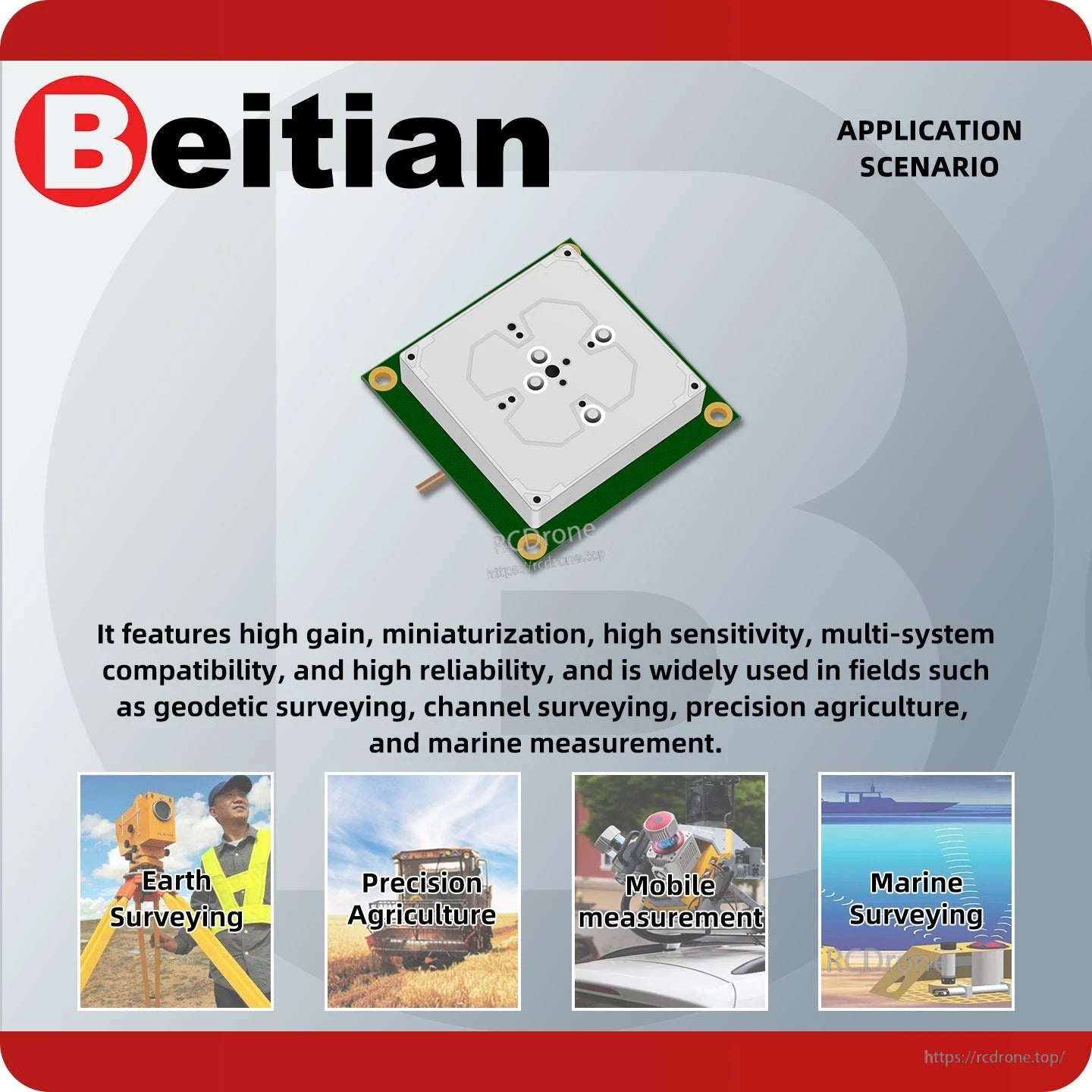

کاربردها
- نقشهبرداری ژئودتیک
- نقشهبرداری آبراه
- کشاورزی دقیق
- رانندگی هوشمند
- بازرسی قدرت
- نقشهبرداری و نقشهکشی
- نقشهبرداری هیدروگرافی
- کاربردهای ردیابی (موقعیتیابی)

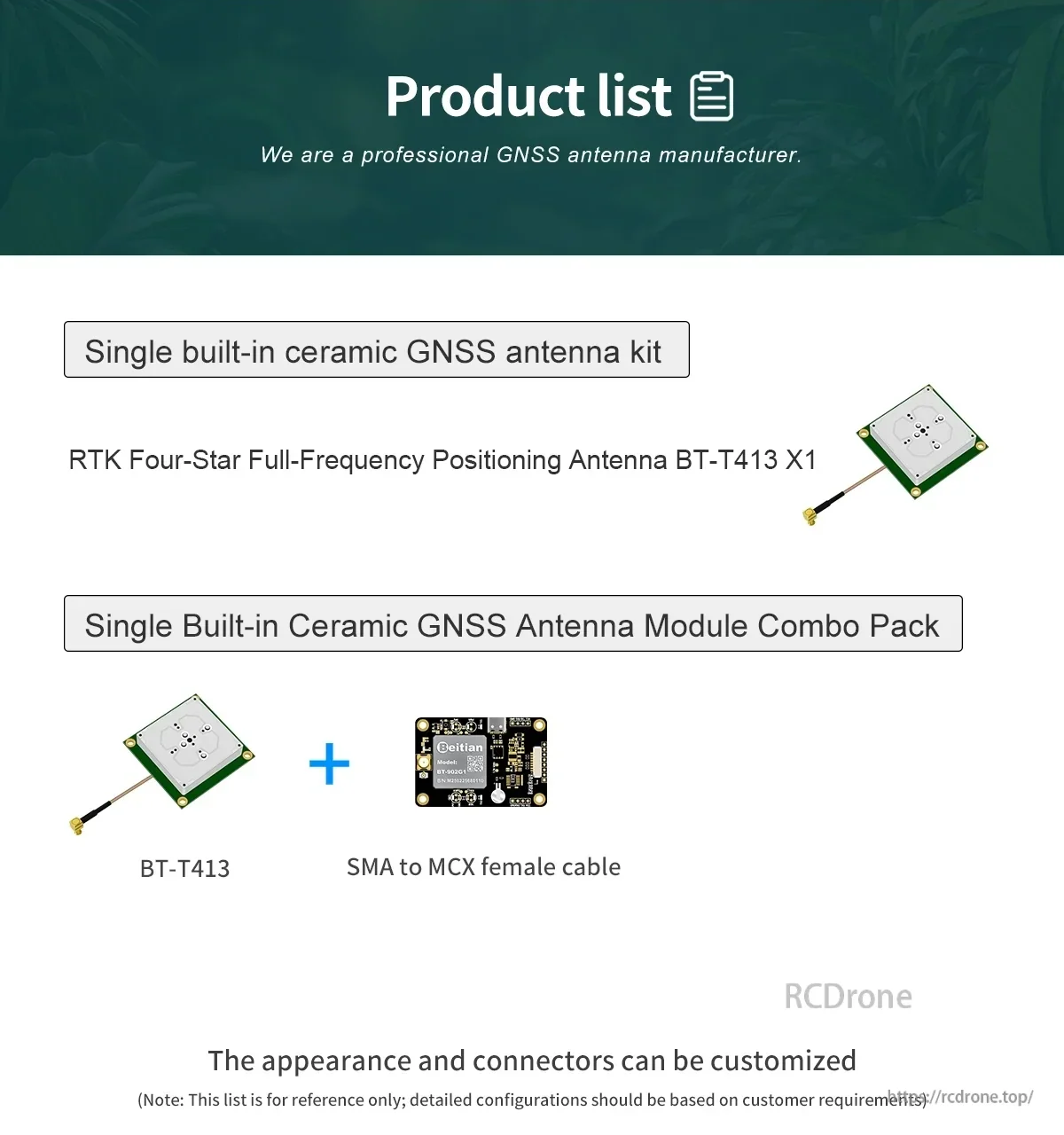

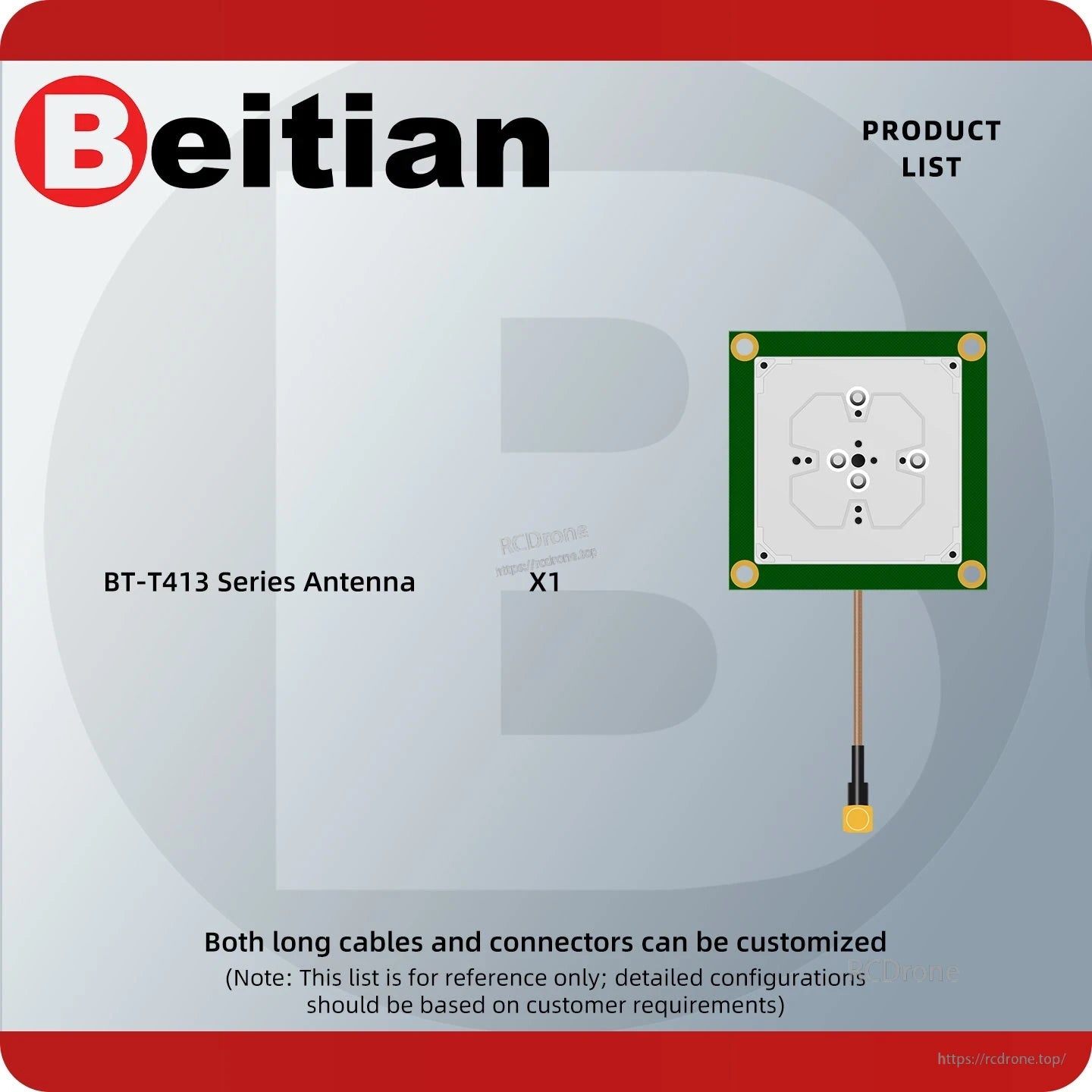

محتویات شامل
- آنتن موقعیتیابی چهار ستاره RTK با فرکانس کامل BT-T413 x1 (کیت آنتن GNSS سرامیکی داخلی تک)
- پیکربندی ترکیبی مرجع: BT-T413 + کابل SMA به MCX زن (بسته ترکیبی ماژول آنتن GNSS سرامیکی داخلی تک)
محتویات بسته به پیکربندی خریداری شده بستگی دارد. برای کمک در انتخاب پیشفروش، پشتیبانی یکپارچهسازی، یا تأیید کانکتور/کابل، با [email protected] or تماس بگیرید یا به https://rcdrone.top/. مراجعه کنید.
جزئیات
گزینه BT-T413 را انتخاب کنید و از جدول مقایسه برای تأیید اندازه، نوع کانکتور و طول کابل برای ساخت خود استفاده کنید.
BT-T413 از دریافت چند-پرتو و چند-مدار RTK برای ادغامهای موقعیتیابی جمع و جور و با ثبات بالا پشتیبانی میکند.
پارامترهای اصلی RF برای عنصر آنتن سرامیکی به همراه قابلیتهای تولید و پشتیبانی خلاصه شده است.
جزئیات الکتریکی، محیطی و مکانیکی به تأیید تناسب، نیازهای قدرت و فضای ادغام کمک میکند.

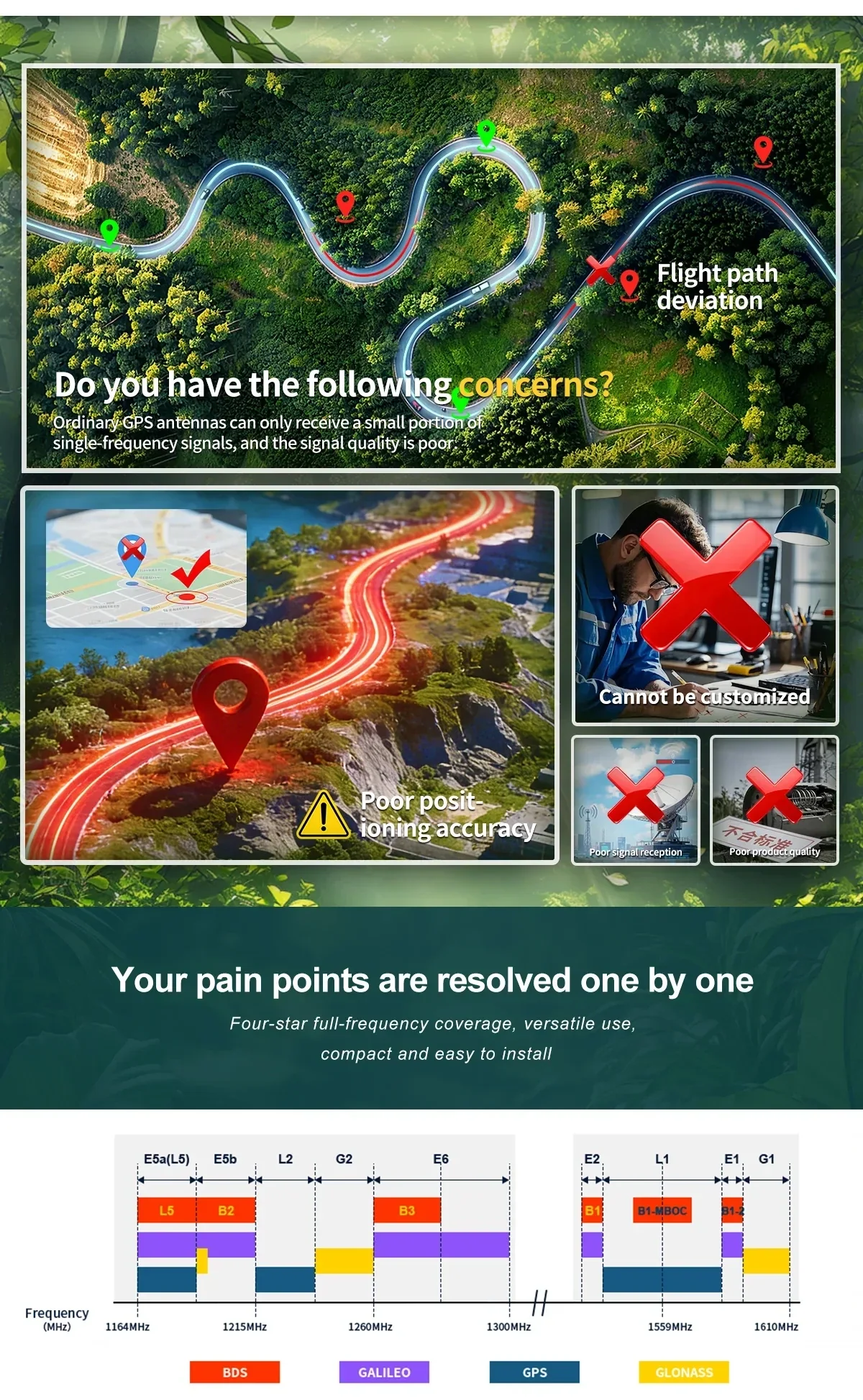

ردیابی بهتر در محیطهای چالشبرانگیز ناشی از پوشش فرکانسی کامل و دریافت سیگنال قوی است.
با سیستمهای ماهوارهای اصلی سازگار است و آن را برای گیرندههایی که به ردیابی چند-پرتو قابل اعتماد نیاز دارند، مناسب میسازد.
جزئیات کلیدی سختافزاری شامل یک LNA یکپارچه، رابط MCX-JW و سیم RG178 برای ادغام آسان گیرنده است.

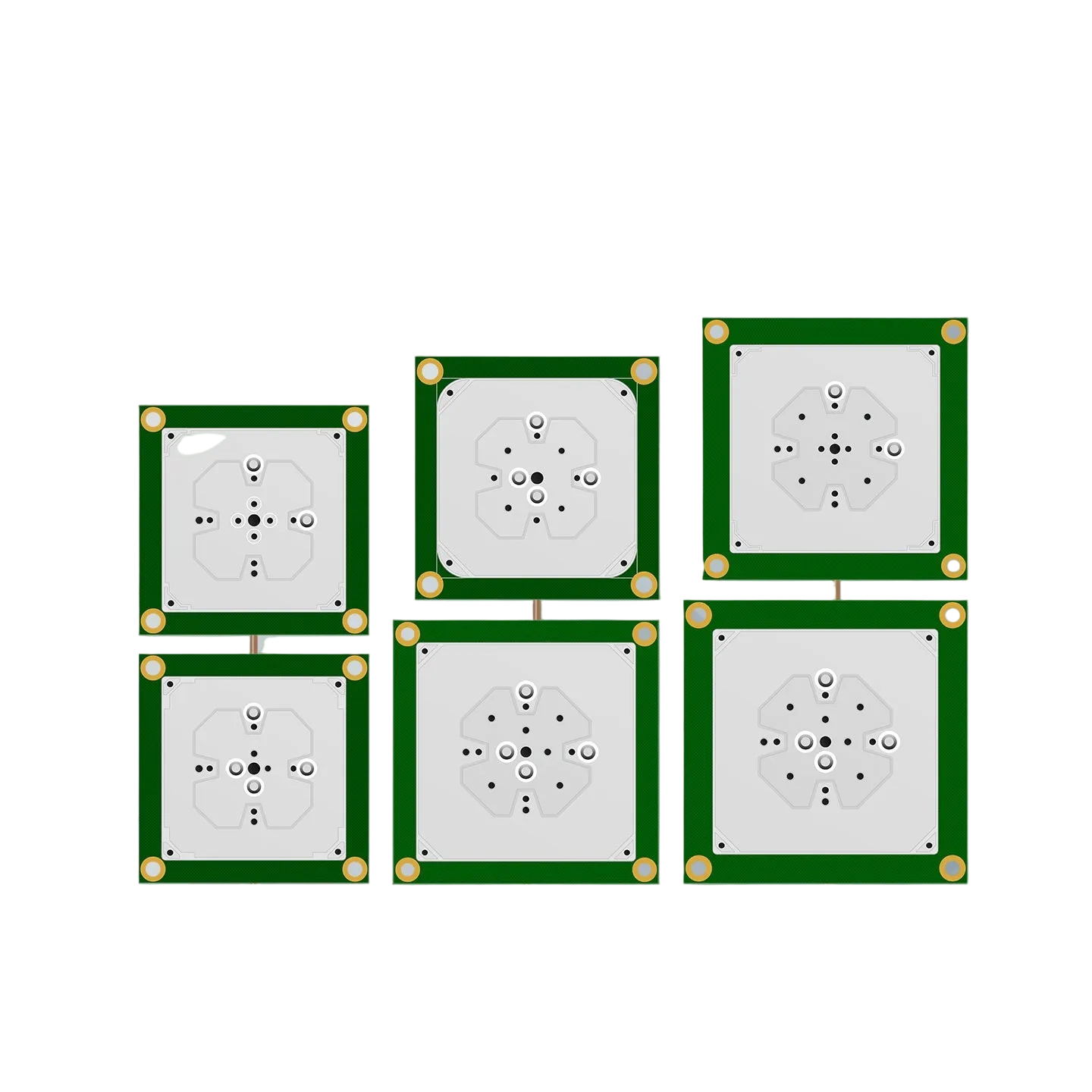

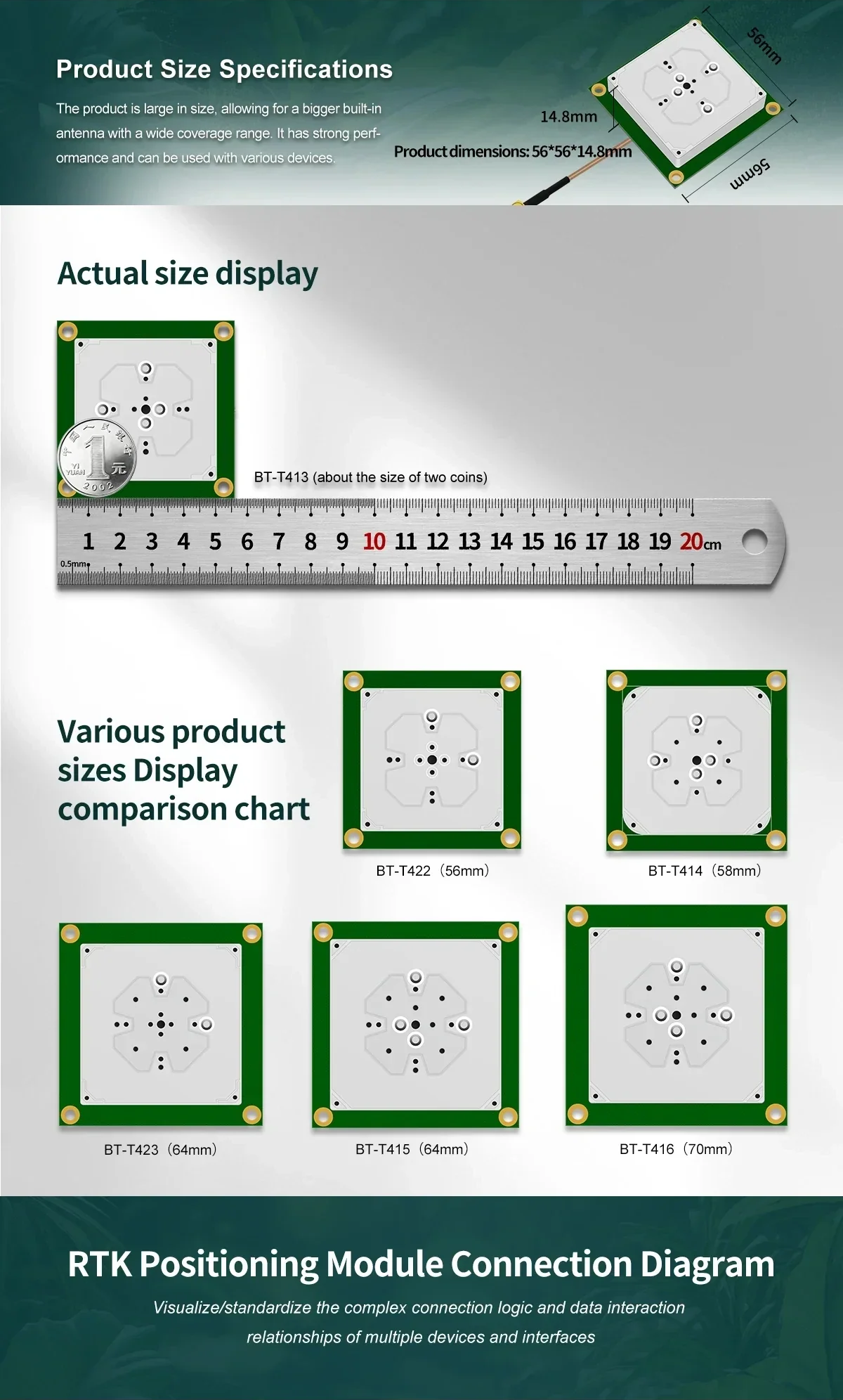

یک مرجع اندازه در یک نگاه به انتخاب مناسبترین ابعاد در خانواده آنتن BT-T4xx کمک میکند.

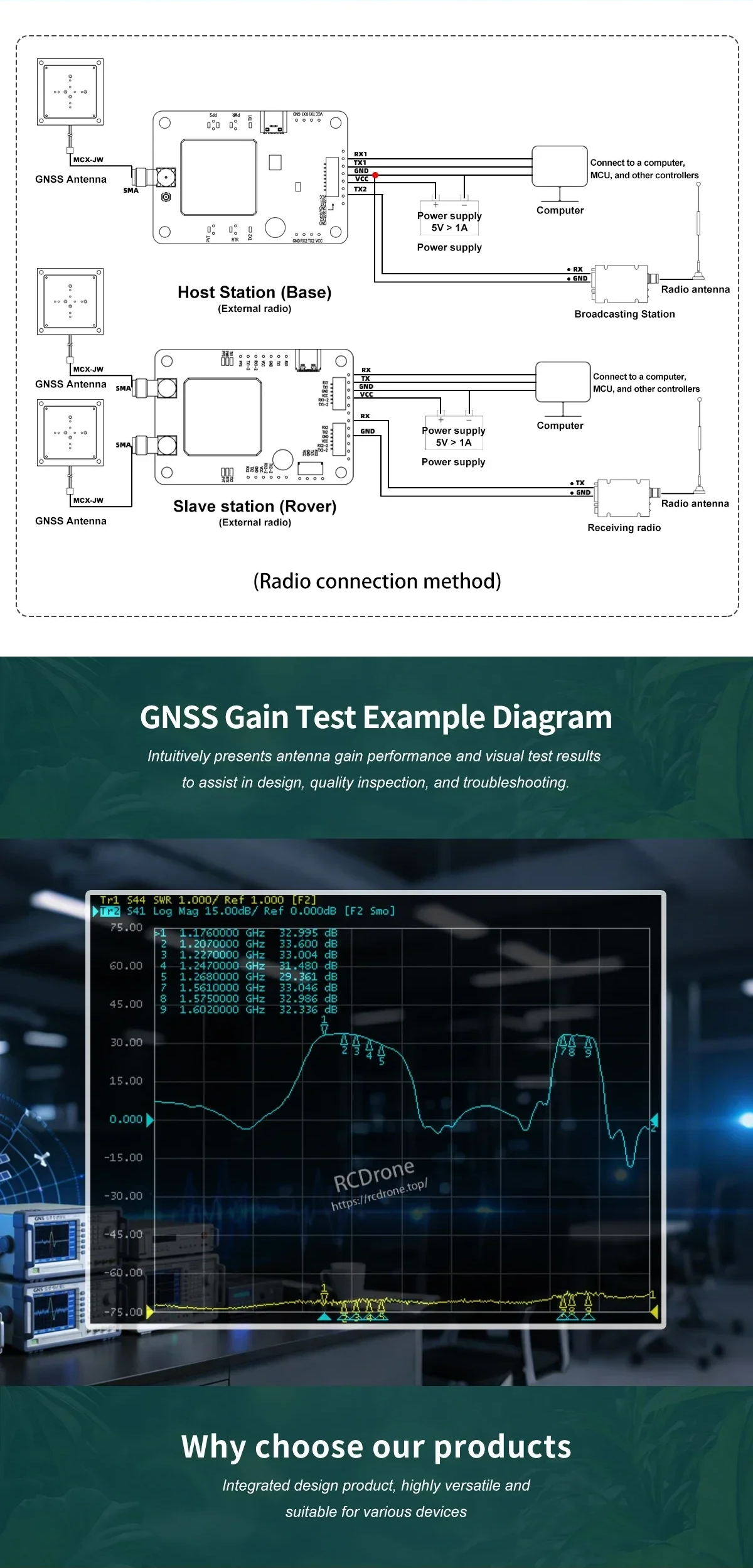

نمونههای اتصال سیستم، تنظیمات پایه/روور معمولی و نحوه مشخص کردن تقویت آنتن را نشان میدهند.
استقرارهای رایج شامل نقشهبرداری و اندازهگیری، کشاورزی دقیق، بازرسی قدرت و سیستمهای ناوبری وسایل نقلیه است.
یک کیت آنتن مستقل یا یک بسته ترکیبی را انتخاب کنید، با گزینههای کانکتور و کابل متناسب با گیرنده شما.
