گیرنده Betafpv ELRS Lite - 10X10mm 2.4GHz SMD Ceramic Antenna ExpressLRS Long Range Receiver for RC Airplane FPV Drone

گیرنده BETAFPV Lite بر اساس پروژه ExpressLRS، یک پیوند RC منبع باز برای برنامه های کاربردی RC است. هدف ExpressLRS دستیابی به بهترین عملکرد پیوند ممکن در هر دو سرعت، تأخیر و محدوده است. این باعث می‌شود ExpressLRS یکی از سریع‌ترین پیوندهای RC در دسترس باشد و در عین حال عملکرد دوربردی را ارائه دهد.

گیرنده BETAFPV ExpressLRS ELRS 2.4G Lite 2.4GHz آنتن سرامیکی SMD اندازه 0.47g سبک وزن 7 8 Tiny AdJVLja Jh .

یک تن از اقلام ExpressLRS اکنون در دسترس هستند!

Nano RX یا Lite RX

تفاوت عمده بین گیرنده نانو و گیرنده لایت چیست؟

گیرنده نانو (نسخه 2.4G) اولین و (تا کنون) تنها گیرنده با تقویت کننده قدرت (PA+LNA) است. دارای خروجی تله متری 100 میلی وات و حساسیت بهتر در برد بلندتر. گیرنده Lite دارای PA/LNA نیست، بنابراین قدرت تله متری آن مانند تراشه RF SX1280 با 17 مگاوات است.

علاوه بر این، گیرنده نانو با آنتن خارجی معمولی Dipole T ارائه می شود. گیرنده لایت دارای آنتن سرامیکی SMD است و از نظر تئوری برد چندانی ندارد.

در صورت کافی بودن فضا، گیرنده نانو را توصیه می کنیم. در پهپادهای 65-85 میلی متری با فضای محدود و نیاز به وزن سبک، گیرنده Lite انتخاب بهتری است.

مشخصات

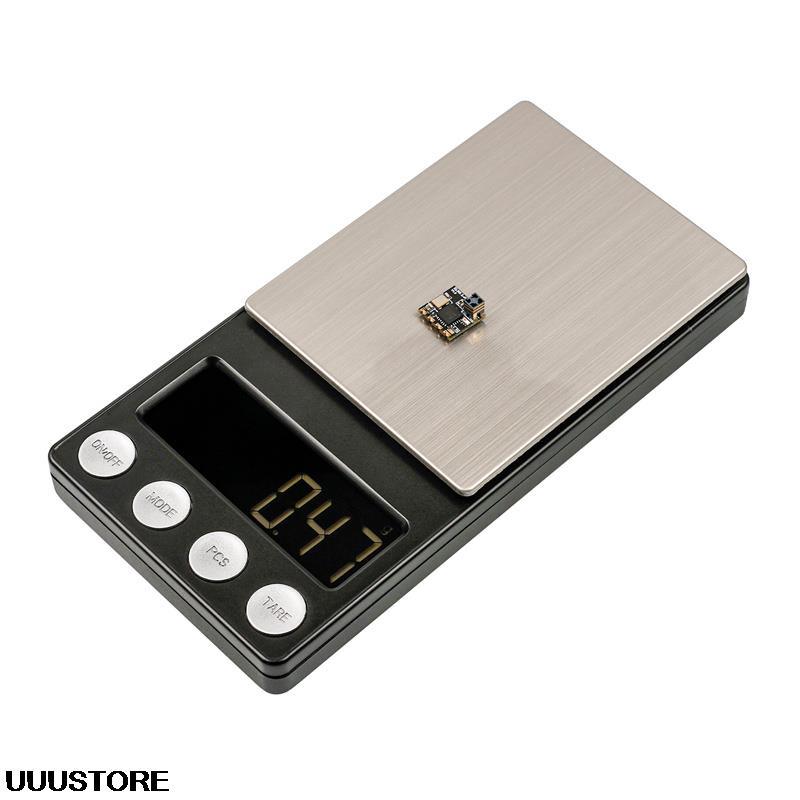

• وزن: 0.47 گرم (با آنتن سرامیکی SMD)

• اندازه: 10mm*10mm

• قدرت تله متری: 17mW

• باندهای فرکانسی (گیرنده نانو نسخه 2.4G): 2.4GHz ISM

• ولتاژ ورودی: 5V

• آنتن: آنتن سرامیکی SMD یکپارچه

نمودار

نمودار نسخه گیرنده Lite 2.4G همانطور که در زیر نشان داده شده است.

LED E8S2.46 آنتن WIFI Wio Ankenna ESP8285 SX1280 GND VCC Fimware دکمه ارتقاء (از جسم فلزی استفاده کنید GND را در حین روشن شدن اتصال کوتاه کنید)

توجه: نسخه سیستم عامل گیرنده Lite که توسط شرکت ما ساخته شده است ELRS 1.1.0 است. تیم ELRS Innovative نسخه 1.2.0 را به طور رسمی منتشر کرده است که با نسخه 1.1.0 سازگار نیست. ما به مشتریان خود پیشنهاد می کنیم در صورت نیاز این گیرنده ها را به نسخه ELRS به 1.2.0 ارتقا دهند. به طور قابل توجهی، ماژول TX و گیرنده باید در یک نسخه ELRS باشند، در غیر این صورت، فرکانس نمی تواند با موفقیت مطابقت داشته باشد.

درباره ExpressLRS بیشتر بدانید

ExpressLRS یک پیوند RC منبع باز برای برنامه های RC است. همه می توانند این پروژه را در Github پیدا کنند یا به بحث در گروه فیس بوک بپیوندند.

ExpressLRS بر اساس سخت افزار Semtech Lora SX127x یا SX1280 برای RX و TX است.هدف آن دستیابی به بهترین عملکرد پیوند ممکن در هر دو سرعت، تأخیر و محدوده است. در 900 مگاهرتز حداکثر نرخ بسته 200 هرتز پشتیبانی می شود. در 2.4 گیگاهرتز، 500 هرتز تاول زده در حال حاضر با ساخت OpenTX سفارشی پشتیبانی می شود. این باعث می‌شود ExpressLRS یکی از سریع‌ترین پیوندهای RC موجود باشد و در عین حال عملکرد دوربردی را ارائه دهد.

فروشندگان بیشتر و بیشتری شروع به پشتیبانی از پروتکل رادیویی ExpressLRS در بخش‌های مختلف می‌کنند، مانند فرستنده رادیویی با ELRS موجود، پهپاد با گیرنده داخلی ELRS، ماژول ELRS TX برای JR bay یا Nano bay. تیم BETAFPV در این پروژه شرکت می کند و مجموعه ای از اجزای ExpressLRS را ارائه می دهد.

Configuration & Bind

ExpressLRS از پروتکل سریال Crossfire (پروتکل AKA CRSF) برای برقراری ارتباط بین گیرنده و برد کنترل پرواز استفاده می کند. بنابراین مطمئن شوید که برد کنترلر پرواز شما از پروتکل سریال CRSF پشتیبانی می کند. در مرحله بعد، ما از کنترلر پرواز با سیستم عامل Betaflight استفاده می کنیم تا نحوه تنظیم پروتکل CRSF را نشان دهیم.

ارتباط بین گیرنده ELRS Lite و برد FC در زیر نشان داده شده است.

UART مربوطه (به عنوان مثال UART3 زیر) را به عنوان سریال Rx در برگه "پورت" پیکربندی Betaflight فعال کنید.

در برگه "پیکربندی"، "گیرنده مبتنی بر سریال" را در پانل "گیرنده" انتخاب کنید و "CRSF" را به عنوان پروتکل انتخاب کنید. تله متری در اینجا اختیاری است و به دلیل استفاده از آن شیارهای انتقال برای تله متری، نرخ به روز رسانی استیک شما را کاهش می دهد.

گیرنده Lite با پروتکل نسخه اصلی نسخه V1.1.0 و بدون عبارت Binding ارائه می شود. گیرنده Lite می تواند سه بار با روشن/خاموش کردن، وضعیت صحافی را وارد کند.

• سیستم گیرنده Lite را سه بار وصل و جدا کنید؛

• مطمئن شوید که LED در حال دوبار چشمک زدن سریع است که نشان می دهد گیرنده در حالت bind است.

• مطمئن شوید که ماژول RF TX یا فرستنده رادیویی وارد وضعیت اتصال می شود، که یک پالس اتصال را ارسال می کند؛

• اگر گیرنده نور جامد داشته باشد، محدود است.

توجه: یک بار صحافی و گیرنده اطلاعات صحافی را ذخیره می کند. دوباره روشن کنید و با موفقیت به طور خودکار وصل شوید.

توجه: اگر سیستم عامل گیرنده را با عبارت Binding خود بازخوانی می کنید، لطفاً مطمئن شوید که ماژول TX همان عبارت Binding را دارد. ماژول RF TX و گیرنده در این شرایط به طور خودکار متصل می شوند.

دانلود راهنمای کاربر گیرنده نانو BETAFPV ELRS. (از همان دفترچه راهنمای نانو رسیور استفاده کنید).

بسته

• 1 * گیرنده BETAFPV ELRS Lite

• 2 * لوله یدکی شرینک

• 4 سیم اتصال سیلیکونی 30awg (1 سیاه، 1 قرمز، 1 سفید، 1 زرد)
