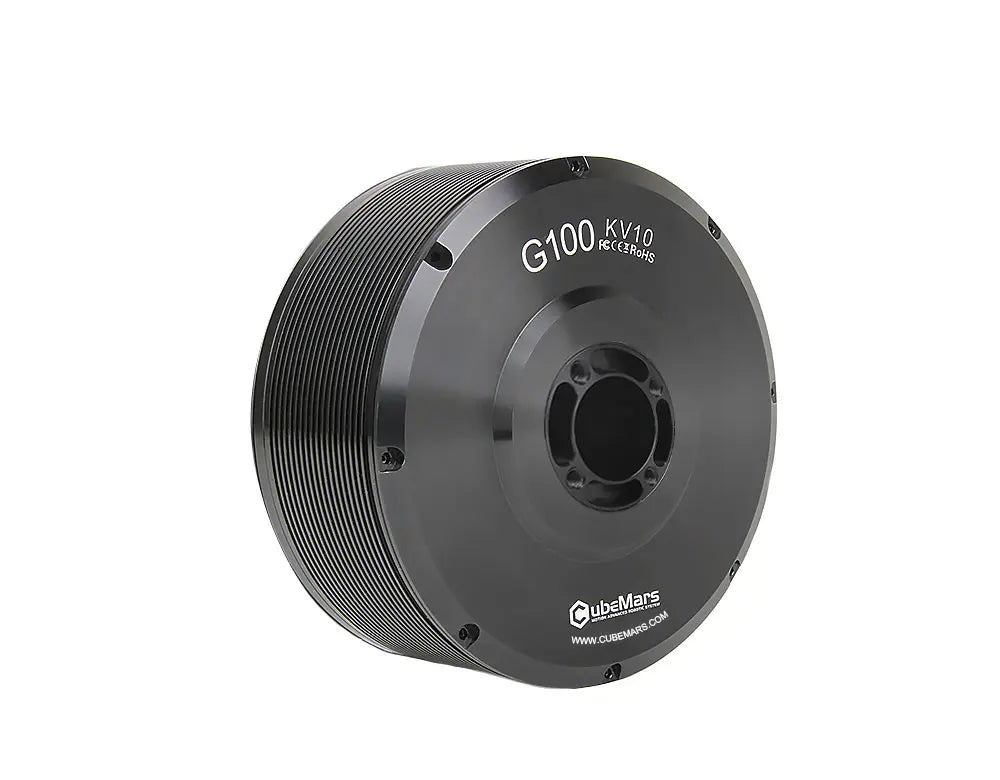

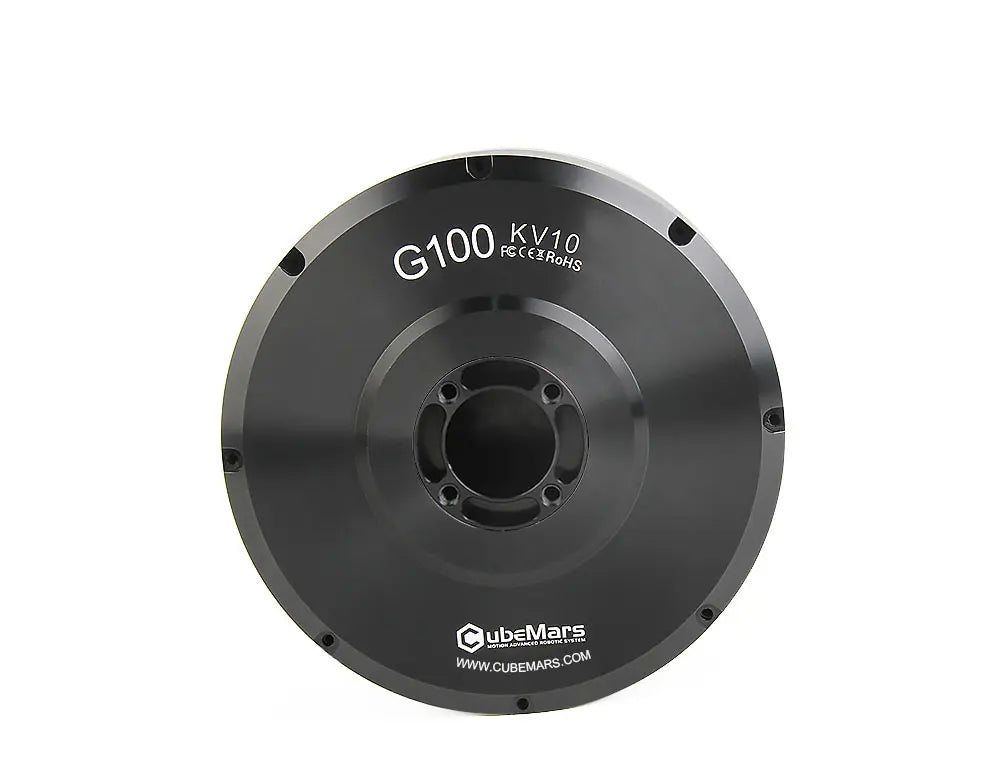

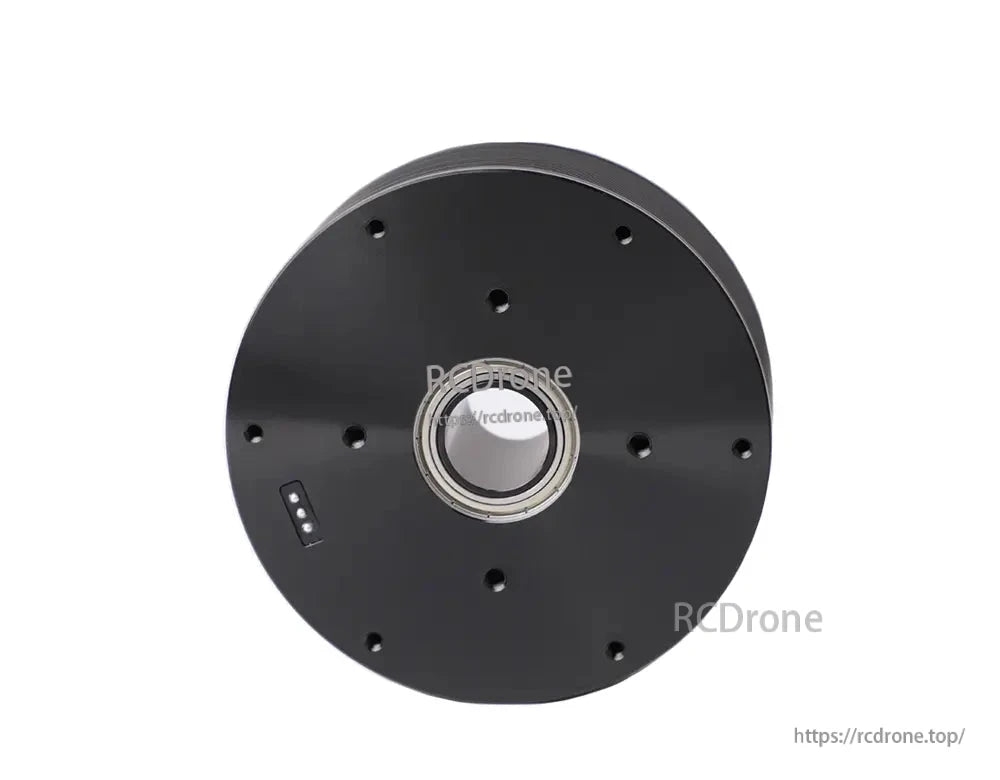

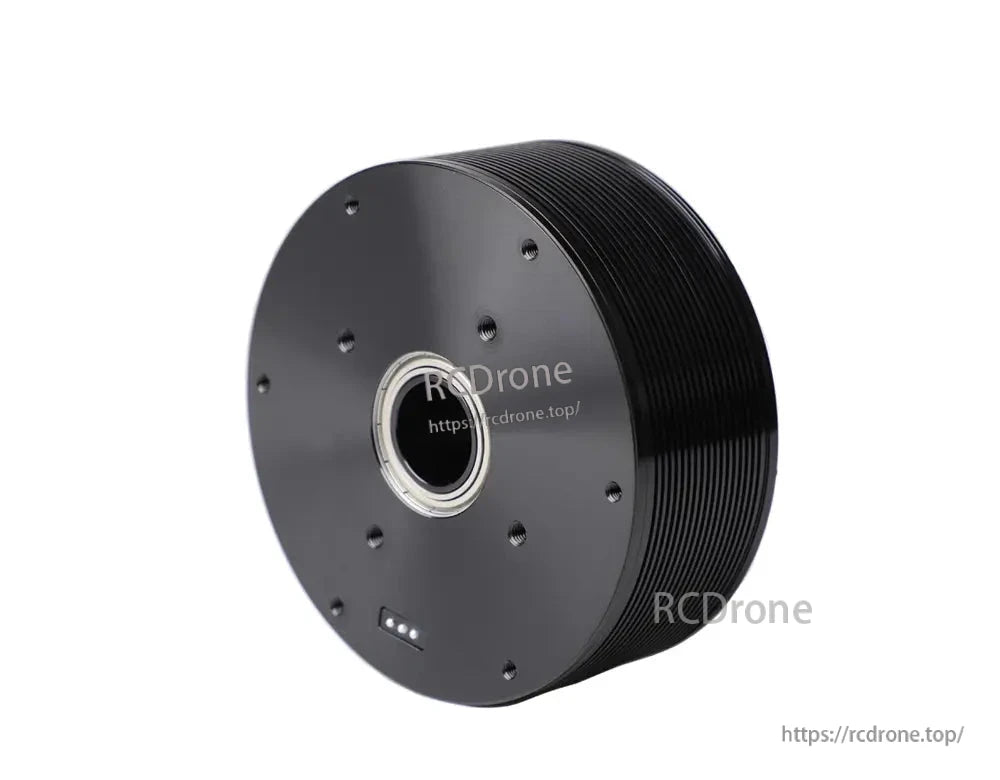

موتور گیمبال CubeMars G100 KV10، ۲۴ ولت، ۳ نیوتن‌متر، ۷.۷ نیوتن‌متر پیک، سوراخ مرکزی بزرگ، گشتاور بالا برای گیمبال و رادار

Name: موتور گیمبال CubeMars G100 KV10، ۲۴ ولت، ۳ نیوتنمتر، ۷.۷ نیوتنمتر پیک، سوراخ مرکزی بزرگ، گشتاور بالا برای گیمبال و رادار
Brand: CubeMars
SKU: G100-KV10
Price: 419.00 USD
Availability: InStock

موتور گیمبال CubeMars G100 KV10، ۲۴ ولت، ۳ نیوتن‌متر، ۷.۷ نیوتن‌متر پیک، سوراخ مرکزی بزرگ، گشتاور بالا برای گیمبال و رادار

CubeMars

$419.00 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

تعداد

مشاهده جزئیات کامل

بررسی

موتور گیمبال CubeMars G100 KV10 با طراحی حفره مرکزی بزرگ برای ادغام بدون درز حلقه لغزشی، که امکان مدیریت آسان کابل‌ها را فراهم می‌کند، مهندسی شده است. با ویژگی گشتاور کم چسبندگی، مصرف انرژی پایینی را ارائه می‌دهد و پاسخگویی سریعی دارد. با دقت 0.01° و پشتیبانی از هر دو حالت کنترل حلقه سرعت و حلقه موقعیت، ثبات و کنترل استثنایی برای سیستم‌های گیمبال، واحدهای راداری و وسایل نقلیه خودران را فراهم می‌کند. طراحی پیچش با ضریب پرشدگی بالا امکان عملکرد با سرعت پایین و چگالی گشتاور بالا را فراهم می‌کند، در حالی که طراحی ضد گرد و غبار و ضد آب با درجه IP، قابلیت اطمینان را در محیط‌های چالش‌برانگیز تضمین می‌کند.

ویژگی‌های کلیدی

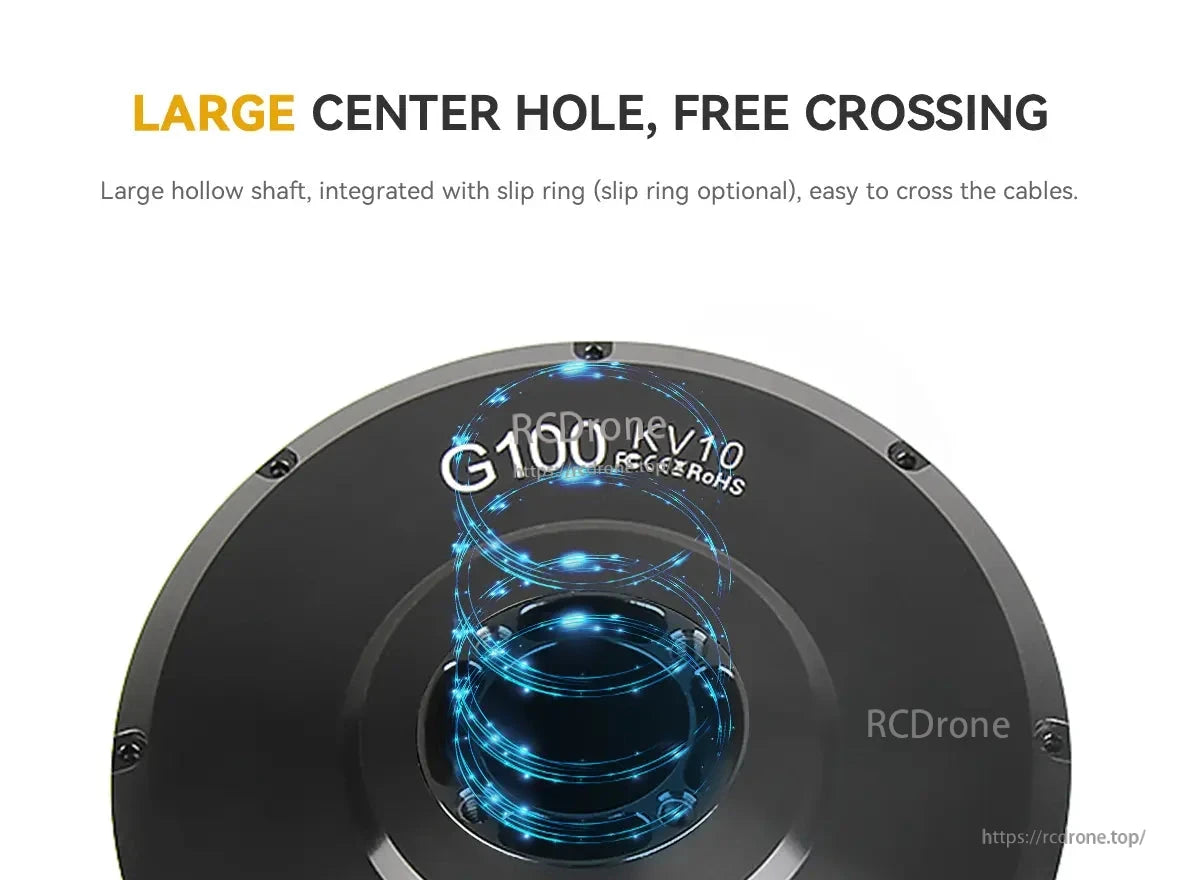

شفت توخالی بزرگ – با حلقه لغزشی اختیاری برای مدیریت تمیز کابل ادغام می‌شود.
دقت بالا – 0.01° دقت کنترل برای عملکرد روان و پایدار.
حالت‌های کنترل چندگانه – پشتیبانی از حالت‌های حلقه سرعت و حلقه موقعیت برای کاربردهای متنوع.

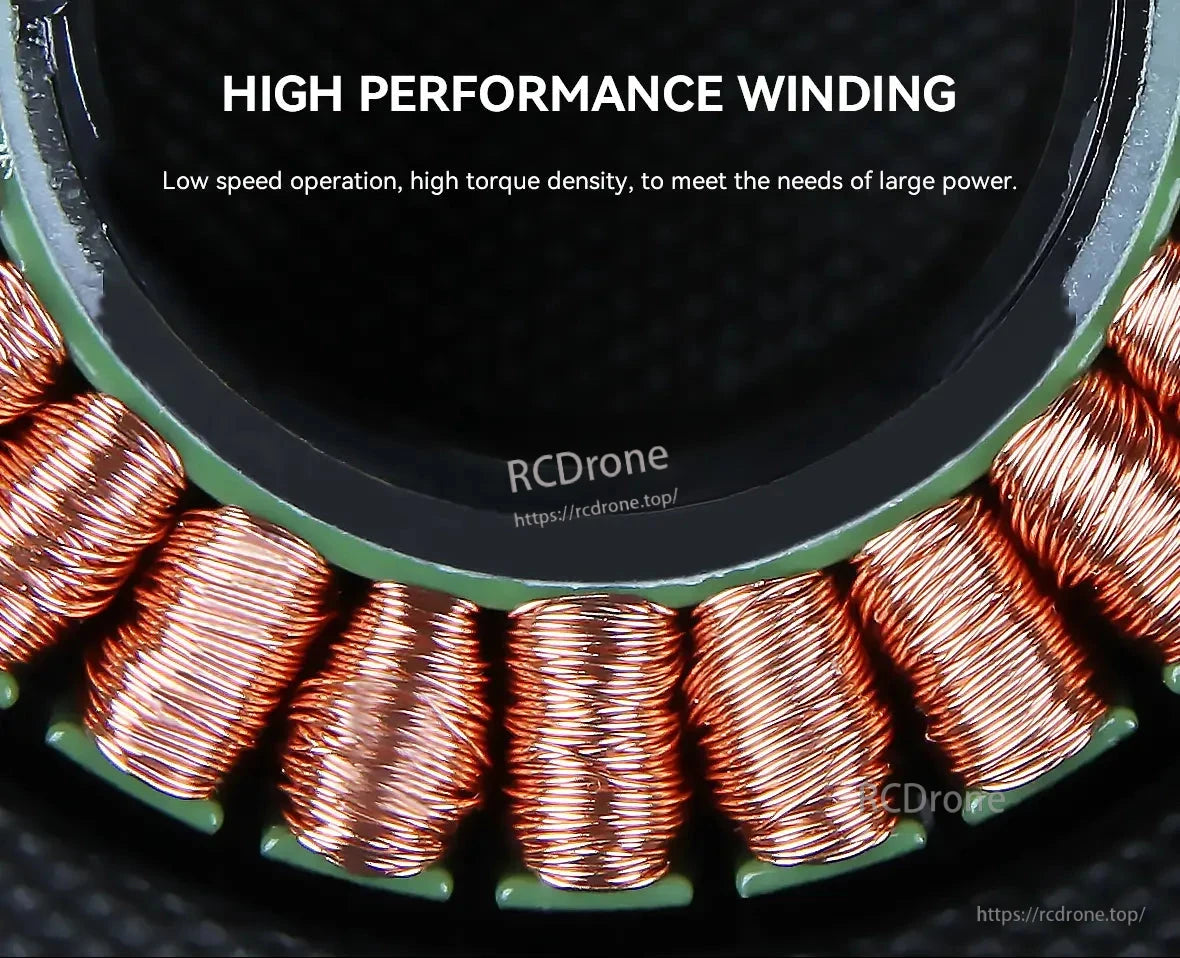

چگالی گشتاور بالا – عملکرد با سرعت پایین با خروجی گشتاور قوی برای نیازهای قدرت بالا.
طراحی مقاوم – ضد آب، ضد گرد و غبار و طراحی شده برای عمر طولانی در شرایط سخت.

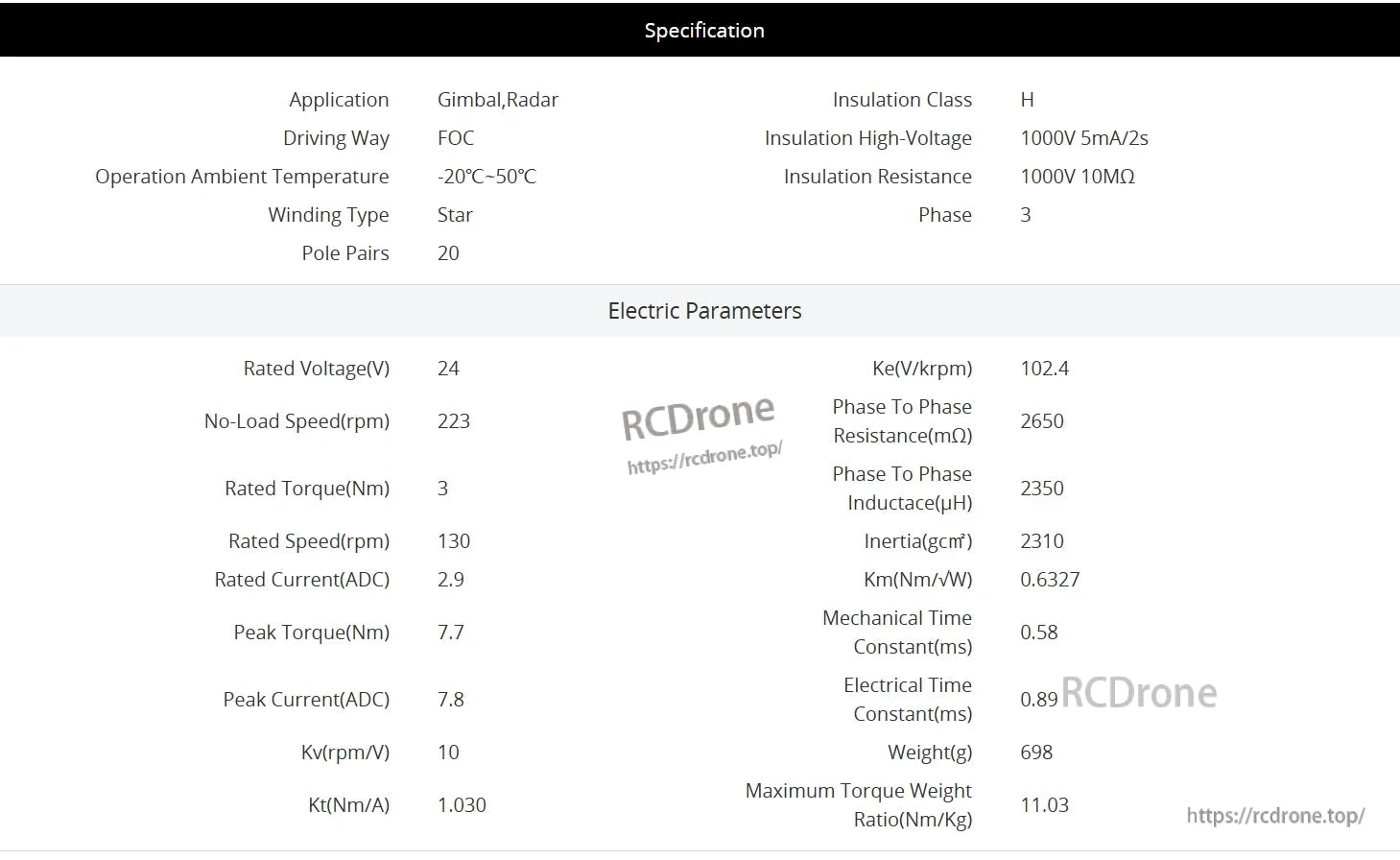

مشخصات

مشخصات کلی

پارامتر	مقدار
کاربرد	گیمبال، رادار
روش رانندگی	FOC
نوع سیم‌پیچی	ستاره
جفت قطب‌ها	20
فاز	3
کلاس عایق	H
عایق ولتاژ بالا	1000V 5mA/2s
مقاومت عایق	1000V 10MΩ
دمای عملیاتی	-20℃ ~ 50℃

پارامترهای الکتریکی

پارامتر	مقدار
ولتاژ نامی (V)	24
Kv (rpm/V)	10
Ke (V/krpm)	102.4
سرعت بدون بار (دور در دقیقه)	223
سرعت نامی (دور در دقیقه)	130
گشتاور نامی (نیوتن متر)	3
گشتاور اوج (نیوتن متر)	7.7
جریان نامی (آمپر)	2.9
جریان اوج (آمپر)	7.8
مقاومت فاز به فاز (میلی‌اهم)	2650
اندوکتانس فاز به فاز (میکروهنری)	2350
Kt (نیوتن متر/آمپر)	1.030
Km (نیوتن متر/√وات)	0.6327
اینرسی (گرم سانتی‌متر²)	2310
ثابت زمانی مکانیکی (میلی‌ثانیه)	0.58
ثابت زمانی الکتریکی (میلی‌ثانیه)	0.89
وزن (گرم)	698
حداکثر نسبت گشتاور به وزن (Nm/kg)	11.03

کاربردها

سیستم‌های تثبیت‌کننده حرفه‌ای گیمبال
پلتفرم‌های حسگر رانندگی خودران
رادار و تجهیزات نظارتی که نیاز به موقعیت‌یابی دقیق دارند

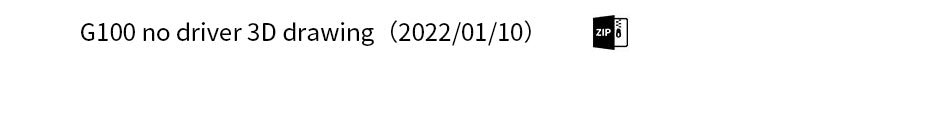

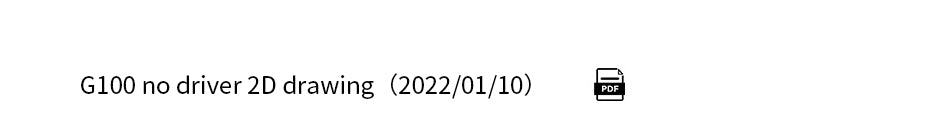

دانلودهای دستی

جزئیات

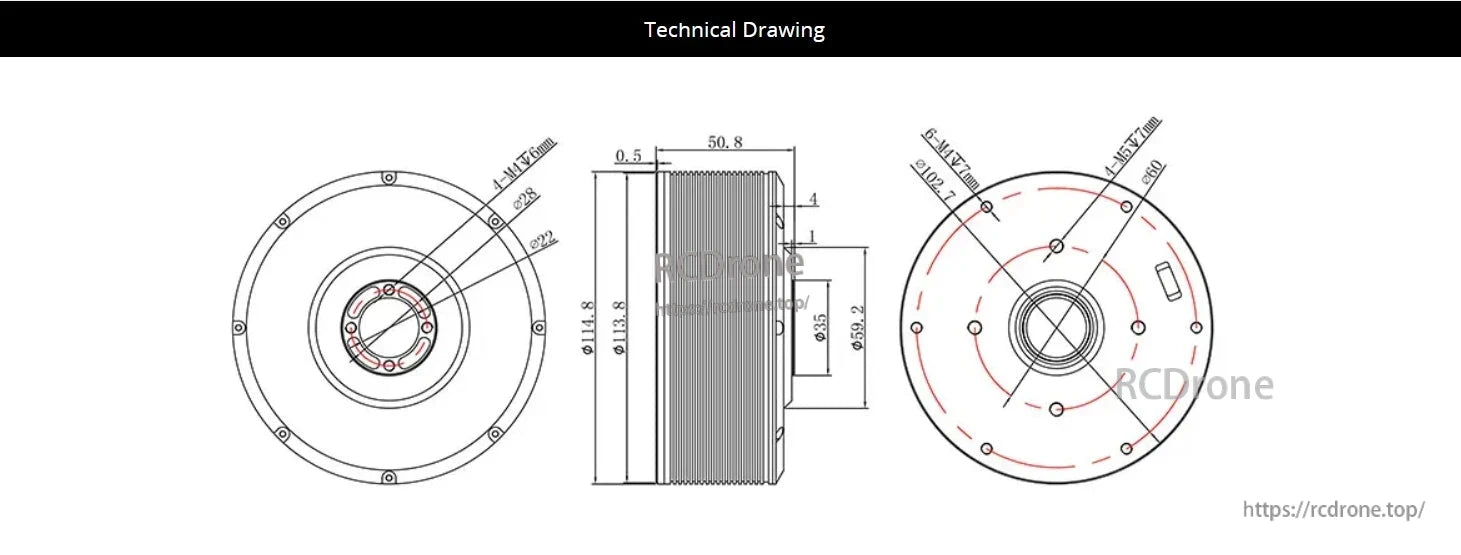

CubeMars G100 KV10 Gimbal Motor, Motor specifications for gimbal, radar, and autonomous driving applications with parameters such as voltage, speed, torque, and insulation class.

CubeMars G100 KV10 Gimbal Motor: 24V, 223 RPM, 3 Nm torque, 130 RPM speed, 2.9 A, 7.7 Nm peak torque, 7.8 A peak current, 10 Kv, 1.030 Kt, 698g, -20°C to 50°C.

موتور گیمبال CubeMars G100 KV10: 24V، 223 دور در دقیقه بدون بار، 3 نیوتن متر گشتاور نامی، 130 دور در دقیقه سرعت، 2.9 آمپر جریان، 7.7 نیوتن متر گشتاور اوج، 7.8 آمپر جریان اوج، 10 کیلو ولت، 1.030 کیلوتر، وزن 698 گرم، عملکرد از -20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد.

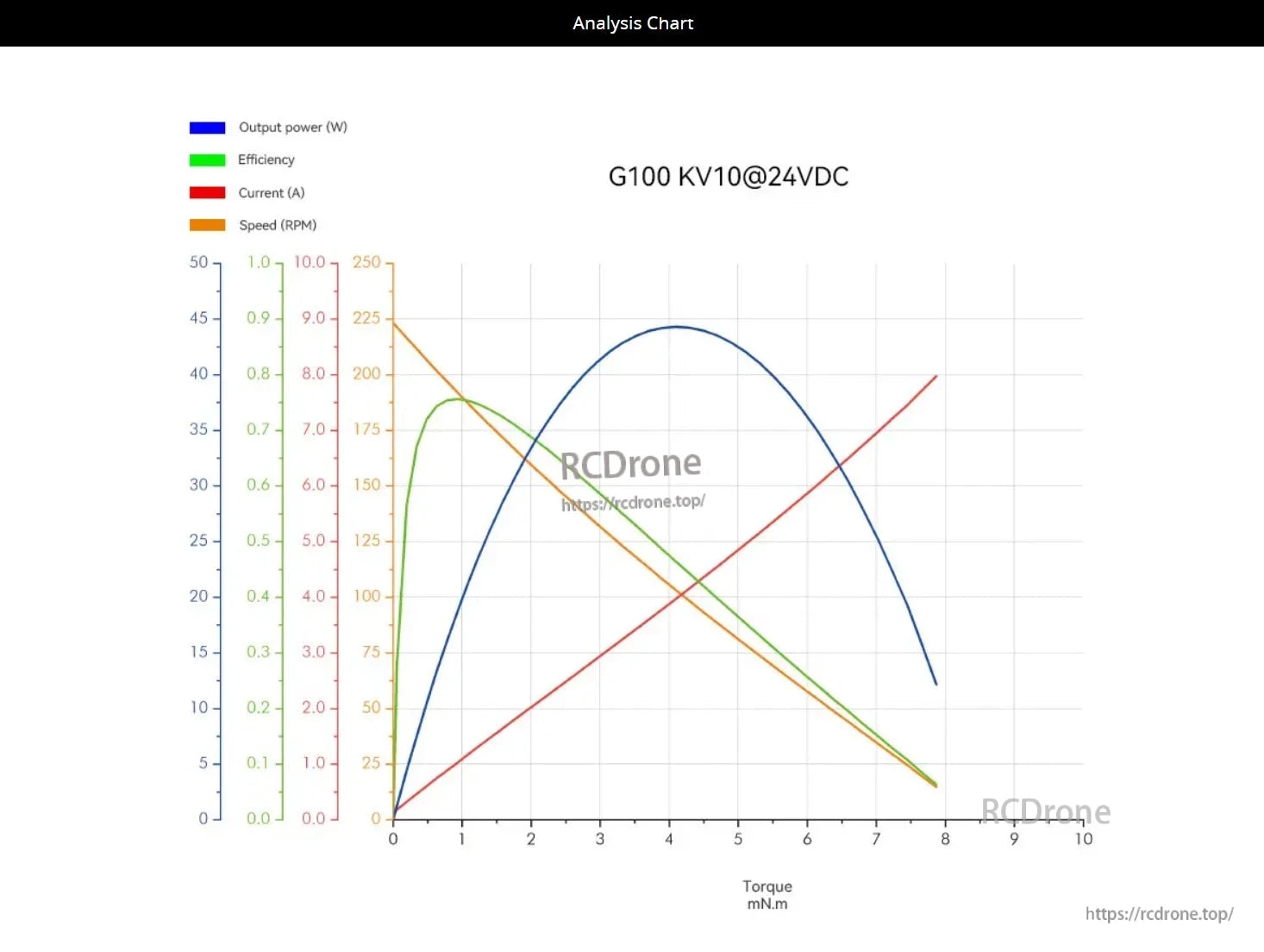

نمودار تحلیل برای موتور گیمبال CubeMars G100 KV10@24VDC Gimbال. قدرت خروجی (W)، کارایی، جریان (A) و سرعت (RPM) را در برابر گشتاور (mN·m) نمایش می‌دهد. قدرت خروجی در حدود 45W در 4 mN·m به اوج می‌رسد. کارایی در نزدیکی 0.7 در 1 mN·m به حداکثر می‌رسد. جریان به‌طور خطی با گشتاور افزایش می‌یابد. سرعت از 225 RPM شروع می‌شود و با افزایش گشتاور کاهش می‌یابد. این نمودار ویژگی‌های عملکرد موتور را تحت بارهای مختلف نشان می‌دهد و قدرت و کارایی را برای نیازهای خاص گشتاور بهینه می‌کند.
