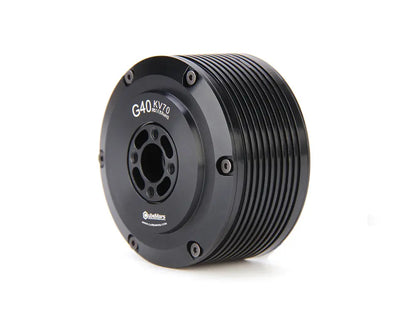

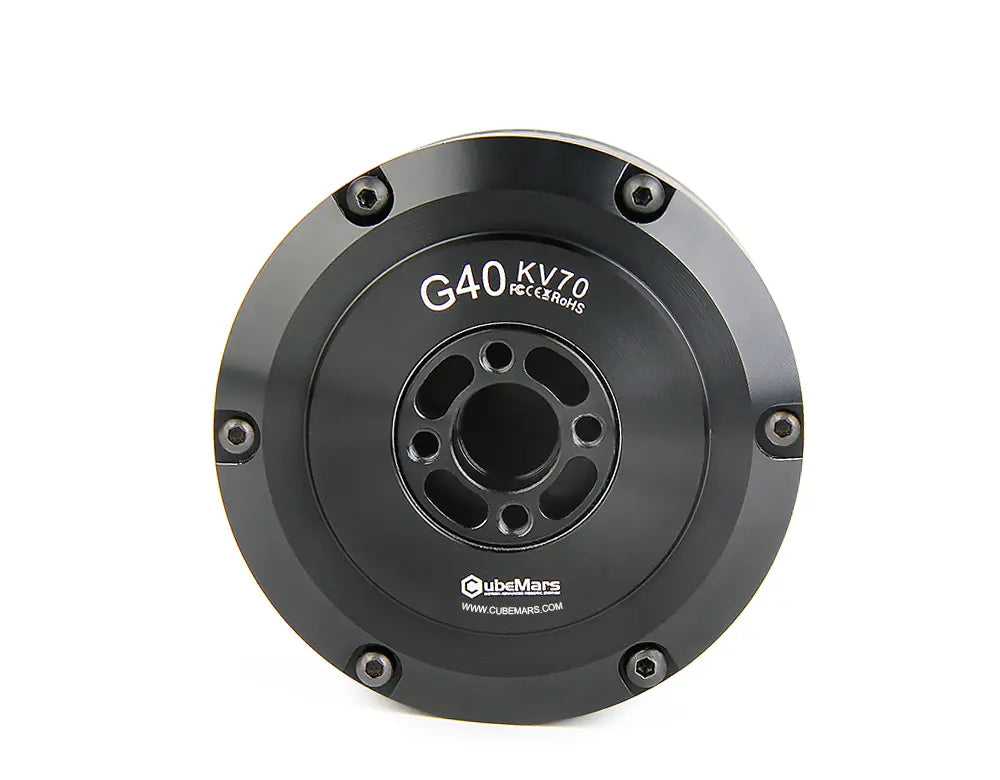

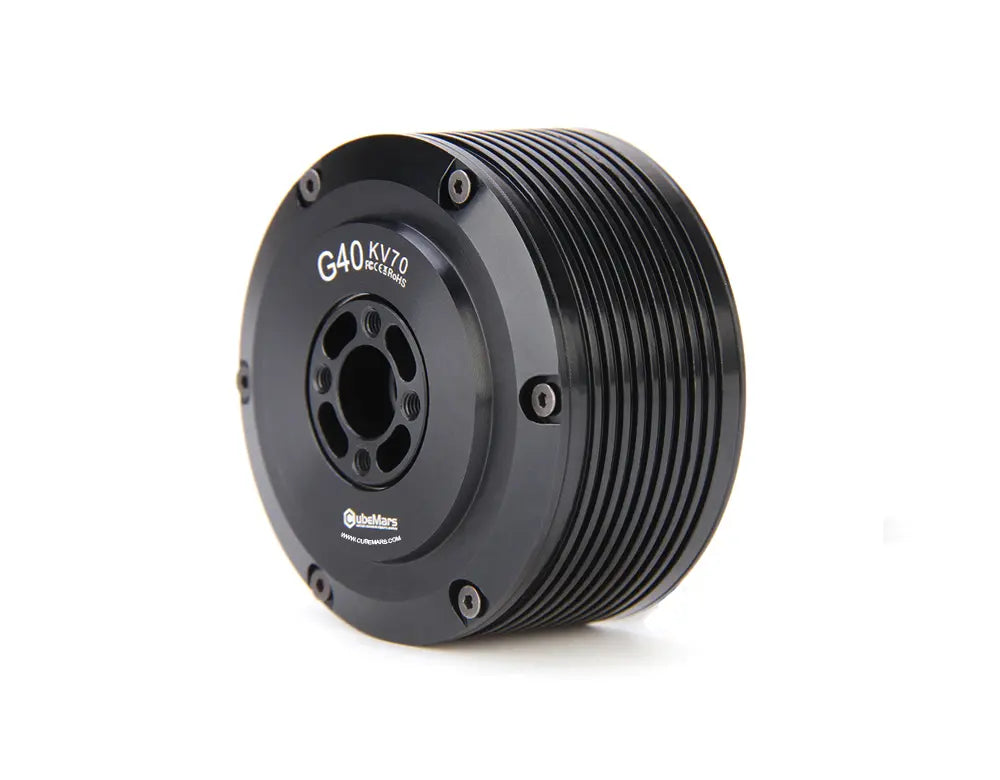

• CubeMars G40 KV70 KV210 Gimbal Motor, CubeMars G40 KV70 gimbal motor features a large hollow shaft, low cogging, high torque density, and waterproof design.
  • CubeMars G40 KV70 KV210 Gimbal Motor, CubeMars G40 KV70 gimbal motor features a large hollow shaft, low cogging, high torque density, and waterproof design.

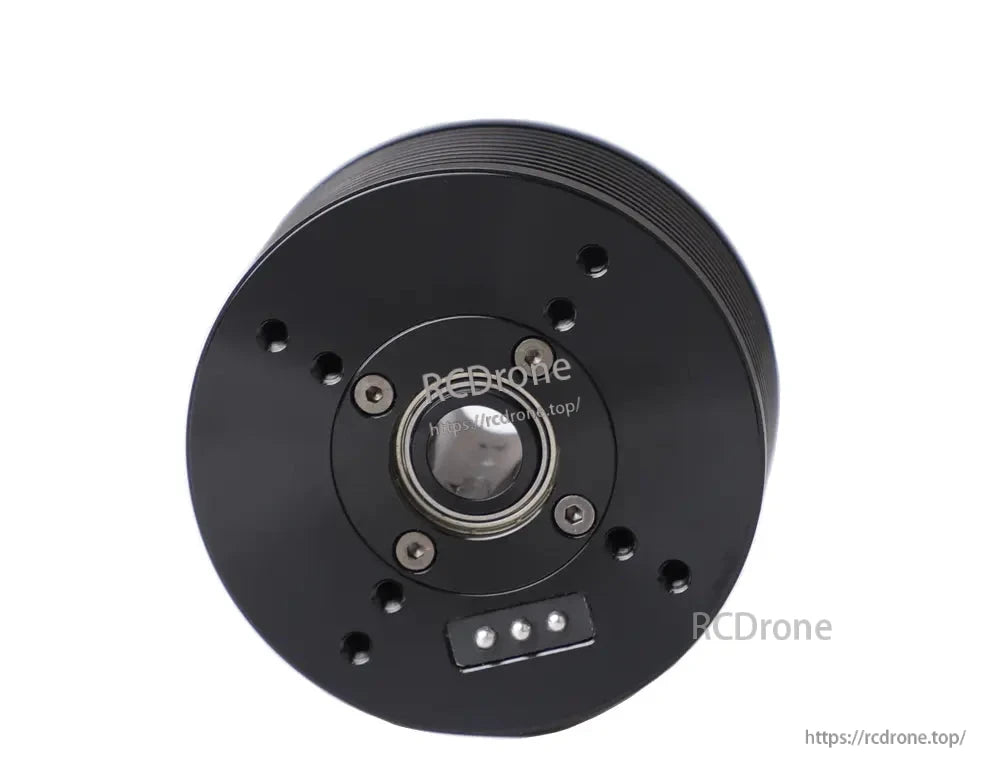

  • CubeMars G40 KV70 KV210 Gimbal Motor: large hollow shaft, low cogging, high torque density, waterproof design.

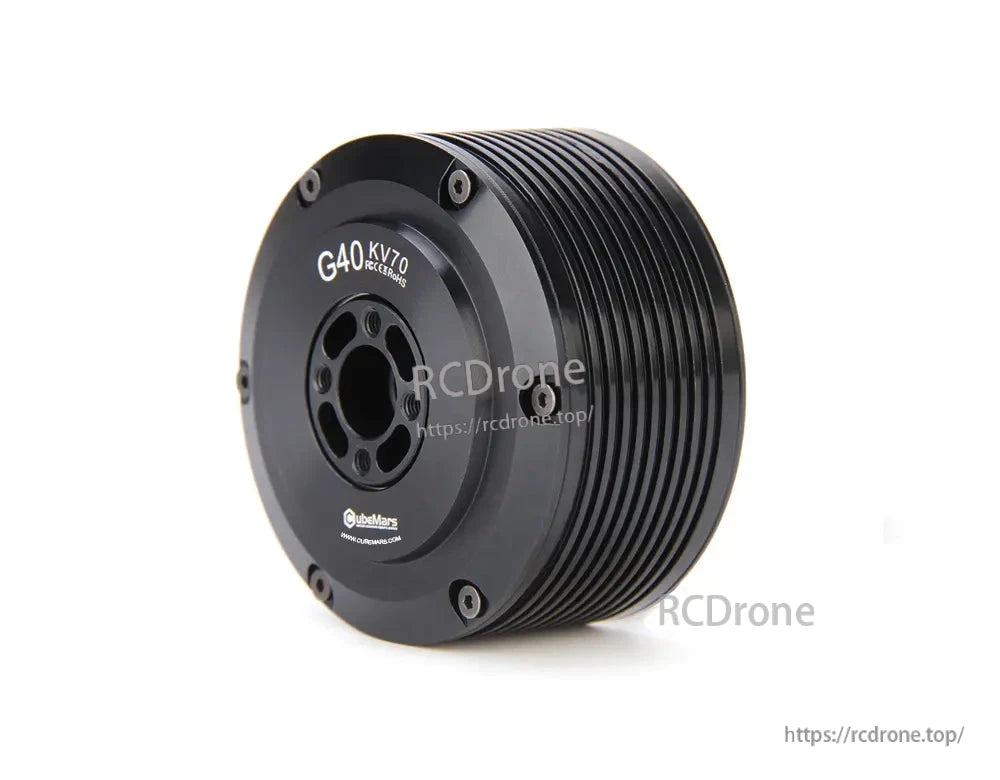

  • CubeMars G40 KV70 KV210 Gimbal Motor, Large Hollow Shaft, Low Cogging, High Torque Density, Waterproof

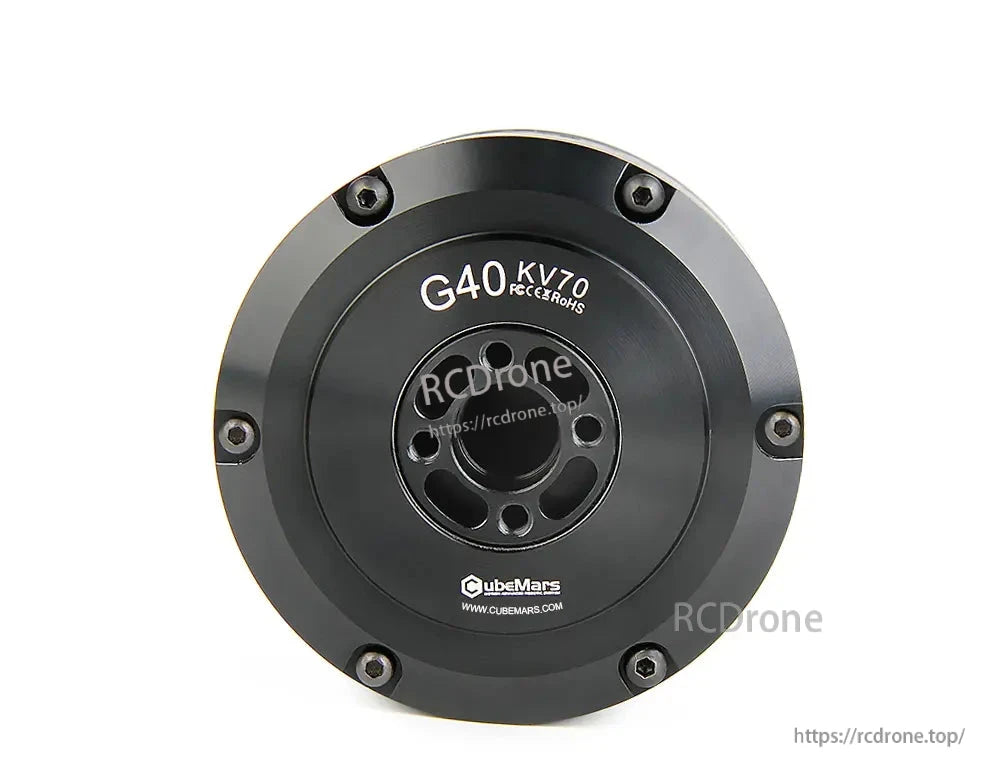

  • CubeMars G40 KV70 KV210 Gimbal Motor, CubeMars G40 KV70 gimbal motor features a large hollow shaft, low cogging, high torque density, and waterproof design.

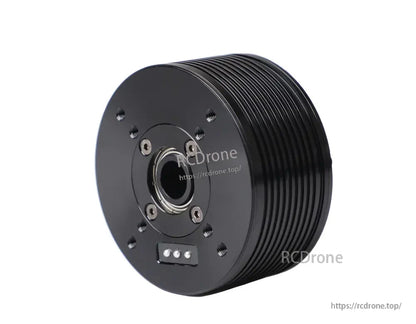

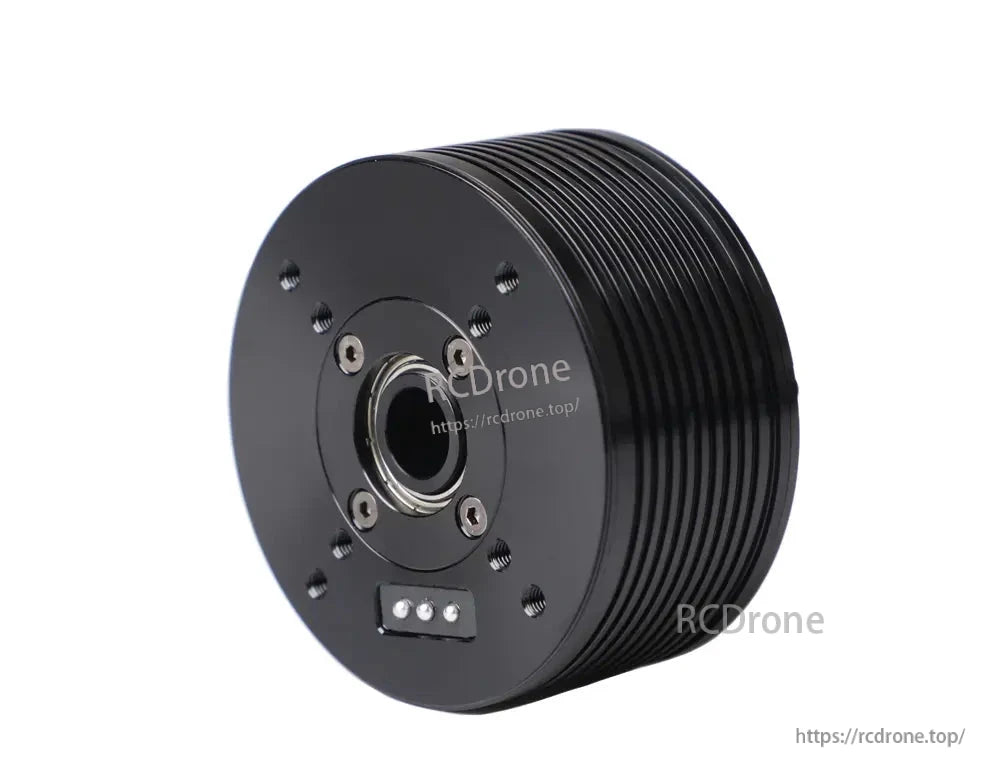

  • CubeMars G40 KV70 KV210 Gimbal Motor, Hollow shaft gimbal motor offers low cogging, high torque, and waterproof durability.
1 6

موتور گیمبال CubeMars G40 KV70 KV210، شفت توخالی بزرگ، لرزش کم، چگالی گشتاور بالا، ضد آب

موتور گیمبال CubeMars G40 KV70 KV210، شفت توخالی بزرگ، لرزش کم، چگالی گشتاور بالا، ضد آب

CubeMars

$109.00 USD
$109.00 USD
فروش فروخته شده
Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.
گزینه‌ها
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
مشاهده جزئیات کامل

بررسی

موتور گیمبال CubeMars G40 KV70 / KV210 Inrunner برای عملکرد با سرعت پایین، چگالی گشتاور بالا و ثبات استثنایی طراحی شده است و آن را برای سیستم‌های گیمبال، رادار، رانندگی خودکار و کاربردهای کنترل دقیق ایده‌آل می‌سازد. این موتور دارای یک شفت توخالی بزرگ برای ادغام آسان حلقه‌های لغزشی (اختیاری)، گشتاور کوگینگ پایین برای حرکت نرم و کنترل چند حالته (حلقه سرعت و حلقه موقعیت) است و عملکرد دقیق، پاسخگو و کارآمد را در محیط‌های چالش‌برانگیز ارائه می‌دهد. با طراحی مقاوم در برابر آب و گرد و غبار، این موتور اطمینان از قابلیت اطمینان بلندمدت در سناریوهای بیرونی و صنعتی را تضمین می‌کند.

ویژگی‌های کلیدی

  1. ساختار توخالی بزرگ – از ادغام حلقه لغزشی برای مسیریابی بدون دردسر کابل پشتیبانی می‌کند.

  2. کاهش کوگینگ و مصرف پایین – تضمین کننده چرخش روان و کاهش اتلاف انرژی.

  3. پیچش با عملکرد بالا – ارائه دهنده چگالی گشتاور بالا در سرعت‌های پایین.

  4. طراحی سبک و با اینرسی پایین – پاسخ سریع برای کاربردهای دقیق.

  5. حالت‌های کنترل چندگانه – پشتیبانی از کنترل حلقه سرعت و کنترل حلقه موقعیت برای یکپارچگی سیستم انعطاف‌پذیر.

  6. مقاوم در برابر آب و گرد و غبار – عملکرد قابل اعتماد در محیط‌های سخت.

  7. کاربردهای چندمنظوره – مناسب برای گیمبال‌ها، رادار، سیستم‌های رانندگی خودکار و سایر دستگاه‌های دقیق.

مشخصات

عمومی

پارامتر مقدار
کاربرد گیمبال، رادار
روش رانندگی FOC
دمای محیط عملیاتی -20℃ ~ 50℃
نوع سیم‌پیچ ستاره
جفت قطب 14
کلاس عایق H
عایق ولتاژ بالا 500V 5mA/2s
مقاومت عایق 500V 10MΩ
فاز 3

پارامترهای الکتریکی – KV70

پارامترValue
ولتاژ نامی (V) 16
سرعت بدون بار (rpm) 1015
گشتاور نامی (Nm) 0.25
سرعت نامی (دور در دقیقه) 430
جریان نامی (آمپر) 1.62
گشتاور اوج (نیوتن متر) 0.5
جریان اوج (آمپر) 3.3
Kv (دور در دقیقه/ولت) 70
Kt (نیوتن متر/آمپر) 0.150
Ke (ولت/هزار دور در دقیقه) 15.00
مقاومت فاز به فاز (میلی‌اهم) 4500
اندوکتانس فاز به فاز (میکروهنری) 1800
اینرسی (گرم·سانتی‌متر²) 74
Km (نیوتن متر/√وات) 0.0707
ثابت زمانی مکانیکی (میلی‌ثانیه) 1.48
ثابت زمانی الکتریکی (میلی‌ثانیه) 0.40
وزن (گرم) 107
حداکثر نسبت گشتاور به وزن (Nm/kg) 4.67

پارامترهای الکتریکی – KV210

پارامتر مقدار
ولتاژ نامی (V) 16
سرعت بدون بار (rpm) 3120
گشتاور نامی (Nm) 0.25
سرعت نامی (rpm) 2100
جریان نامی (A) 4.9
گشتاور اوج (Nm) 0.75
جریان اوج (A) 14.9
Kv (rpm/V) 210
Kt (Nm/A) 0.050
Ke (V/krpm) 4.88
مقاومت فاز به فاز (mΩ) 500
اندوکتانس فاز به فاز (μH) 180
اینرسی (g·cm²) 74
Km (Nm/√W) 0.0707
ثابت زمانی مکانیکی (ms) 1.48
ثابت زمانی الکتریکی (ms) 0.36
وزن (g) 107
حداکثر نسبت گشتاور به وزن (Nm/kg) 7.01

برنامه‌ها

  • استابلایزرهای حرفه‌ای

  • سیستم‌های رانندگی خودران

  • سیستم‌های اسکن راداری

  • تجهیزات کنترل با دقت بالا

  • پلتفرم‌های عکاسی هوایی

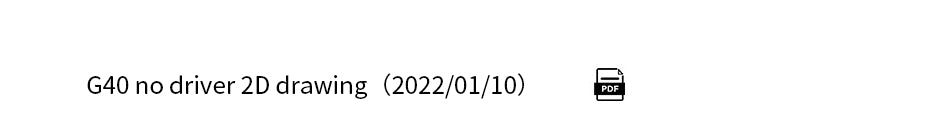

دانلودهای دستی

جزئیات

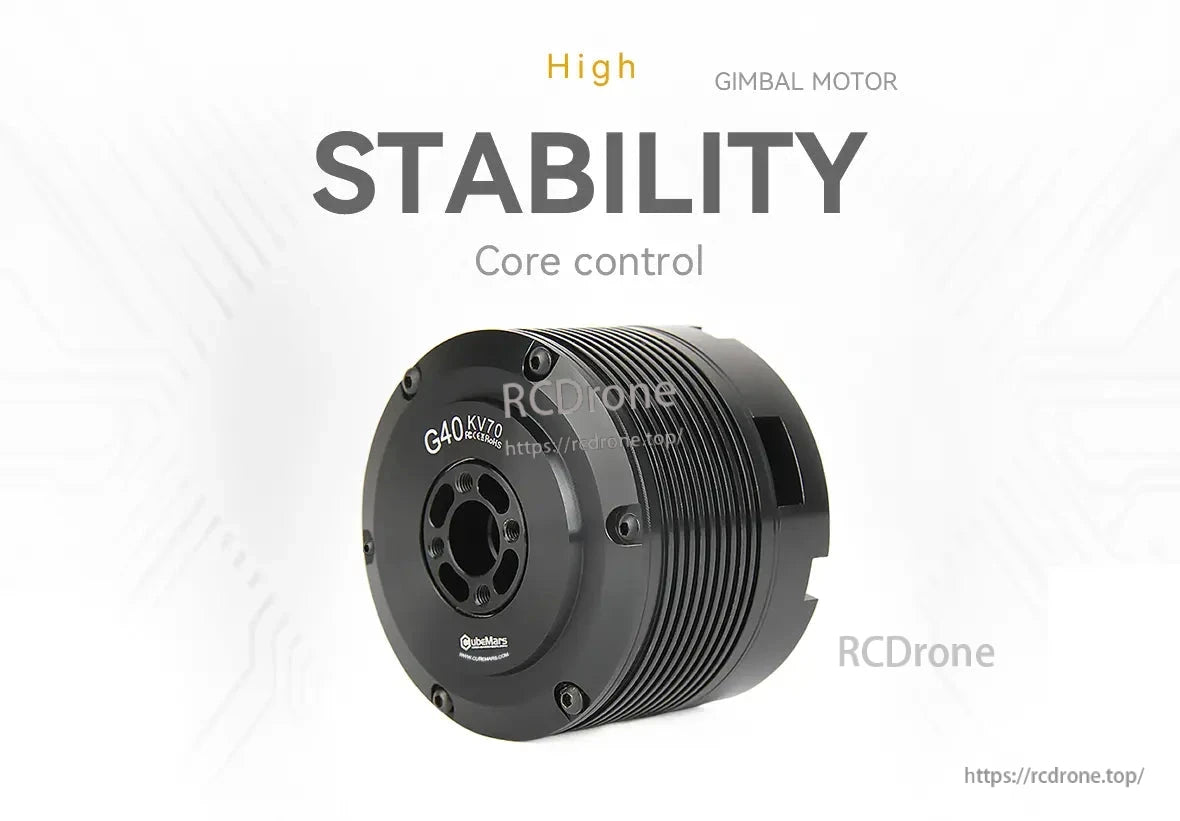

CubeMars G40 KV70 KV210 Gimbal Motor, The CubeMars G40 KV70 gimbal motor provides high stability and precise control for accurate performance.

موتور گیمبال CubeMars G40 KV70 ثبات بالا و کنترل مرکزی برای عملکرد دقیق را ارائه می‌دهد.

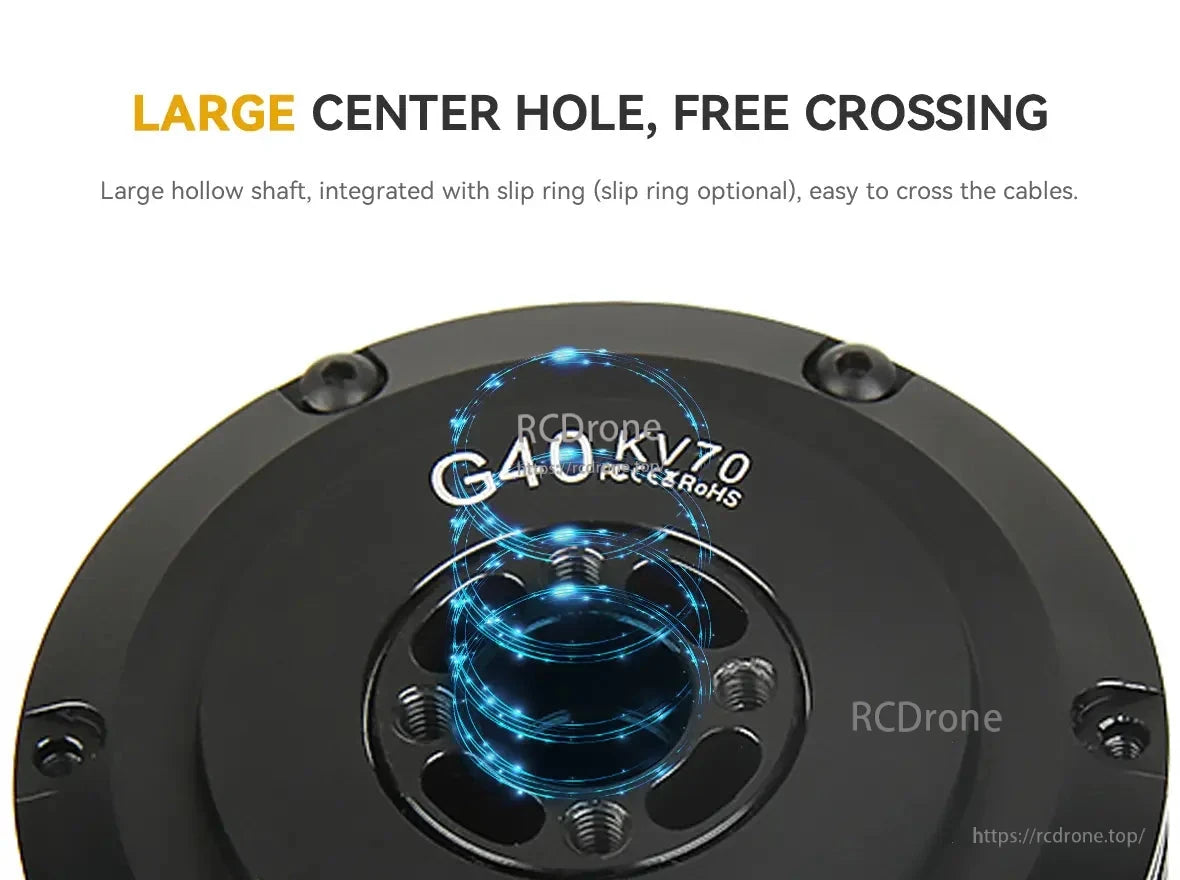

CubeMars G40 KV70 KV210 Gimbal Motor, The CubeMars G40 KV70 motor features a large center hole for easy cable routing and optional slip ring integration.

موتور CubeMars G40 KV70 دارای یک سوراخ مرکزی بزرگ برای عبور آسان کابل و ادغام حلقه لغزشی اختیاری است.

CubeMars G40 KV70 KV210 Gimbal Motor, Lightweight design, improved integration. Low inertia, fast response. CubeMars G40 motor.

ساختار سبک، ادغام بهتر. اینرسی چرخشی پایین، پاسخ سریع. موتور CubeMars G40.

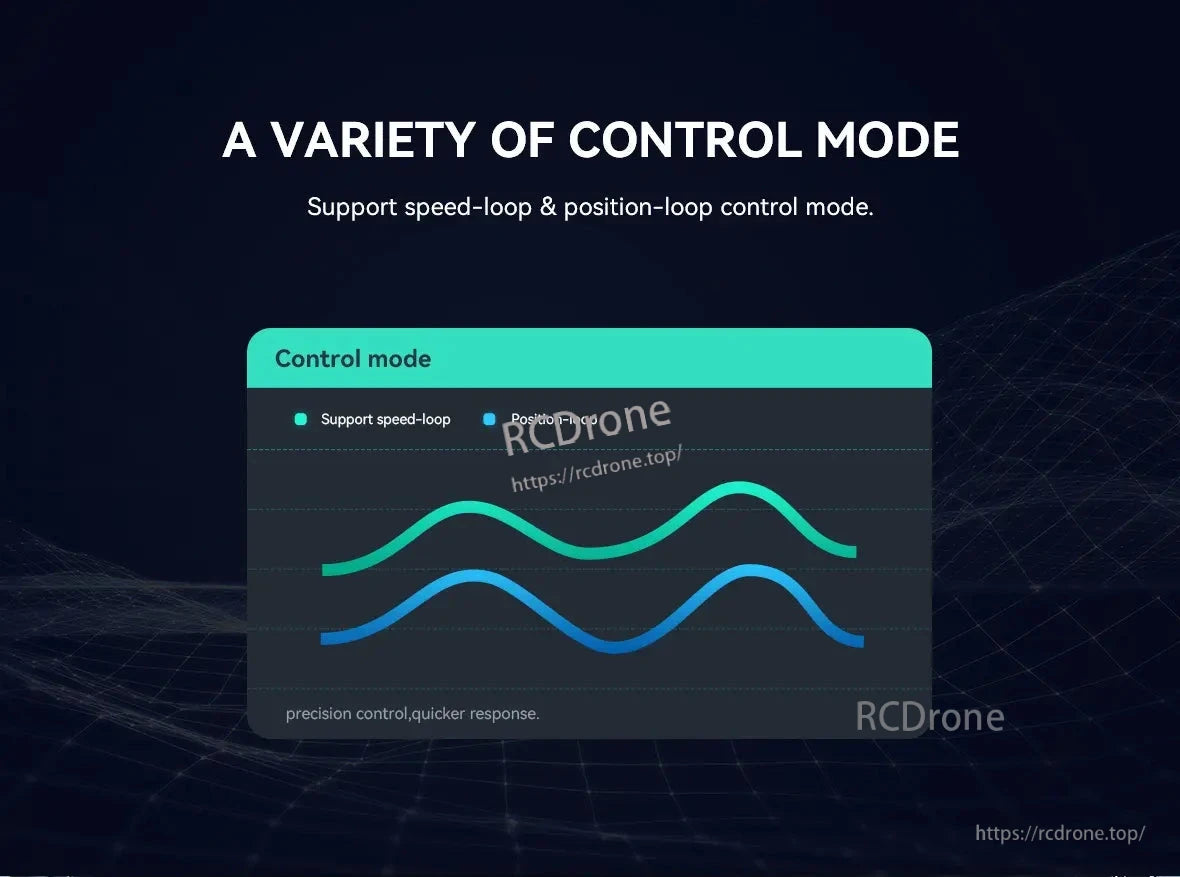

CubeMars G40 KV70 KV210 Gimbal Motor, CubeMars G40 KV70 KV210 offers precise control with speed-loop and position-loop modes.

موتور CubeMars G40 KV70 KV210 از حالت‌های کنترل حلقه سرعت و حلقه موقعیت برای دقت پشتیبانی می‌کند.

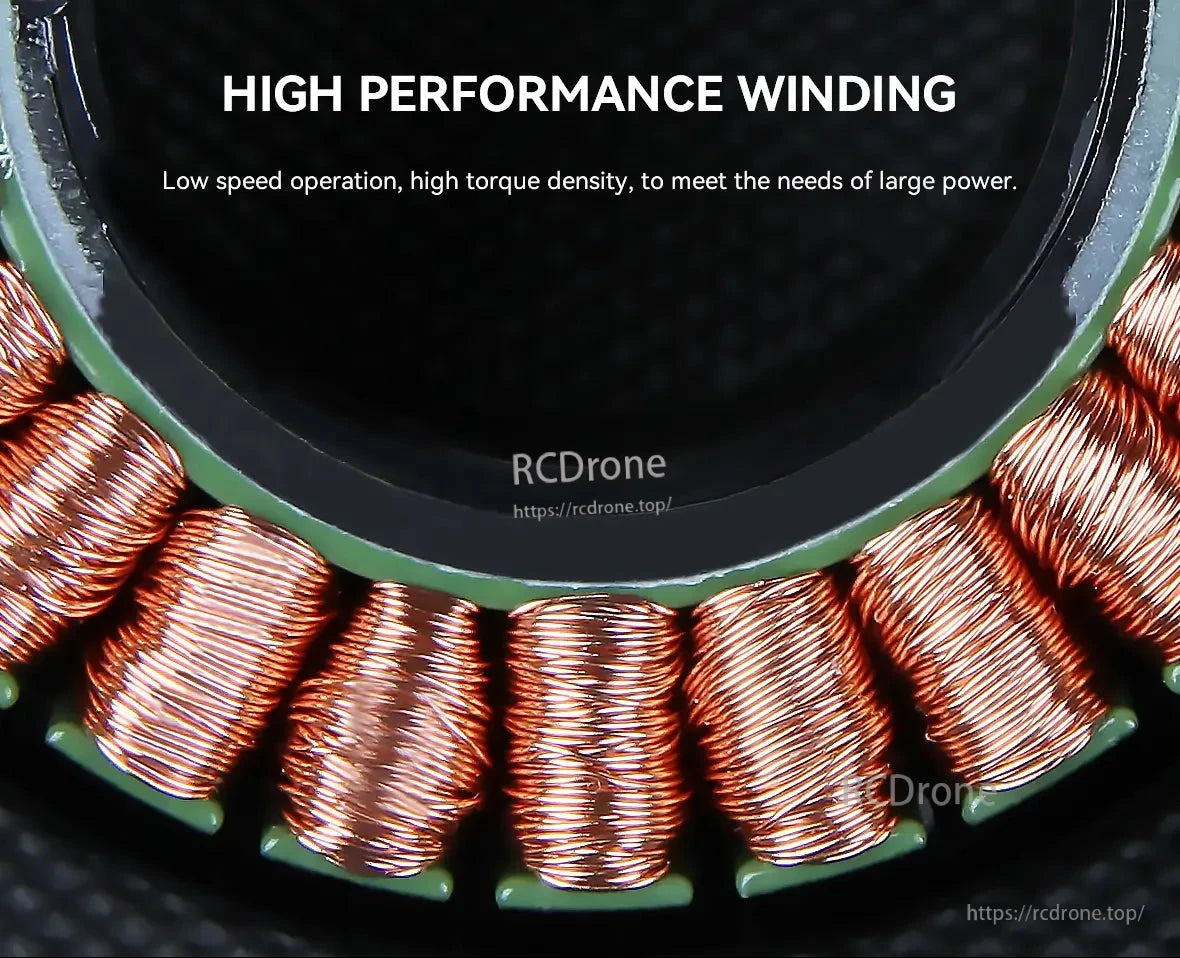

CubeMars G40 KV70 KV210 Gimbal Motor, High-performance CubeMars G40 gimbal motor offers low-speed operation, high torque density, and meets large power demands.

پیچش با عملکرد بالا: عملکرد در سرعت پایین، چگالی گشتاور بالا، نیازهای قدرت بزرگ را برآورده می‌کند. موتور گیمبال CubeMars G40 KV70 KV210.

CubeMars G40 KV70 KV210 Gimbal Motor, Gimbal systems and autonomous vehicles rely on high-precision, low-speed technology to ensure stable performance.

سیستم‌های گیمبال و وسایل نقلیه خودران از فناوری با دقت بالا و سرعت پایین برای عملکرد پایدار استفاده می‌کنند.
