موتور گیمبال CubeMars G80 KV30 KV60، ۲۴ ولت، ۱ نیوتن‌متر، ۲.۹ نیوتن‌متر گشتاور پیک، شفت توخالی بزرگ، گشتاور کم، دو حالت کنترل

CubeMars

$289.00 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

گزینه‌ها G80 KV30 بدون برد درایور G80 KV60 بدون برد درایور

تعداد

مشاهده جزئیات کامل

مروری بر

موتور گیمبال CubeMars G80 برای برنامه‌های حرفه‌ای گیمبال و وسایل نقلیه خودران طراحی شده است که به دقت بالا، ثبات در سرعت پایین و چگالی گشتاور بالا نیاز دارند. این موتور در گزینه‌های KV30 و KV60 موجود است و دارای یک سوراخ مرکزی بزرگ برای ادغام حلقه لغزشی (اختیاری) است که به ساده‌سازی سیم‌کشی و بهبود انعطاف‌پذیری طراحی سیستم کمک می‌کند. گشتاور کوگینگ پایین آن مصرف انرژی را به حداقل می‌رساند، عملکردی روان‌تر و کنترل دقیقی با دقت موقعیت‌یابی 0.01° ارائه می‌دهد. پشتیبانی از هر دو حالت کنترل سرعت حلقه و موقعیت حلقه، G80 را با پیچش‌های با ضریب پرشدگی بالا برای عملکرد کارآمد در سرعت‌های پایین، همراه با محافظت در برابر آب و گرد و غبار برای محیط‌های چالش‌برانگیز، ارائه می‌دهد.

ویژگی‌های کلیدی

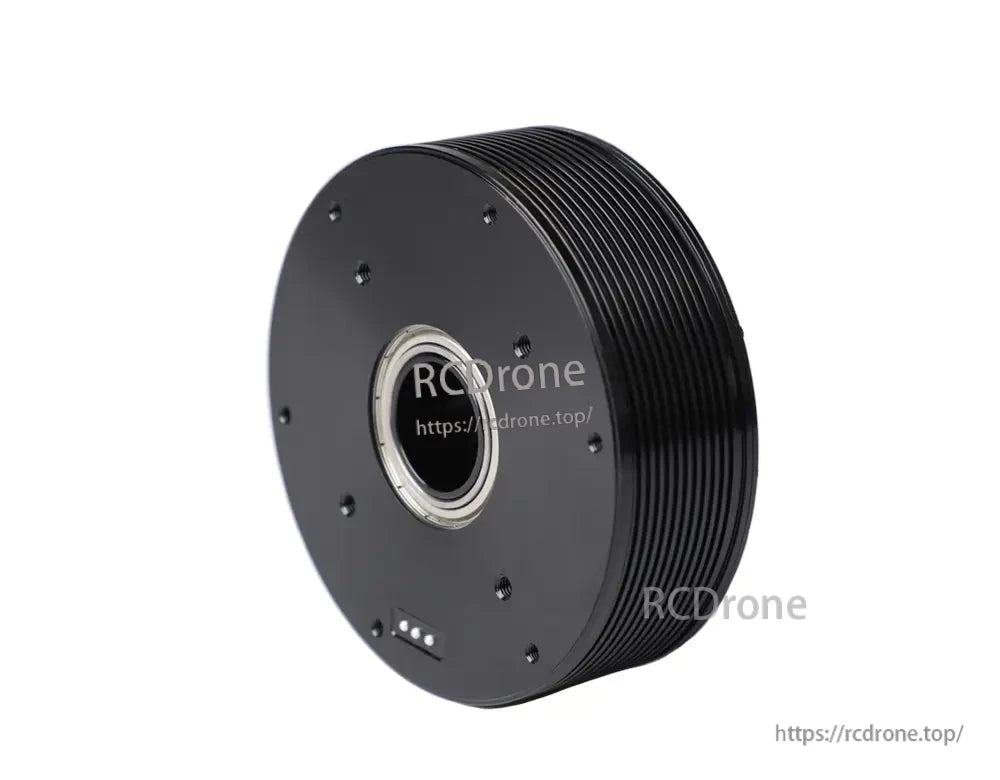

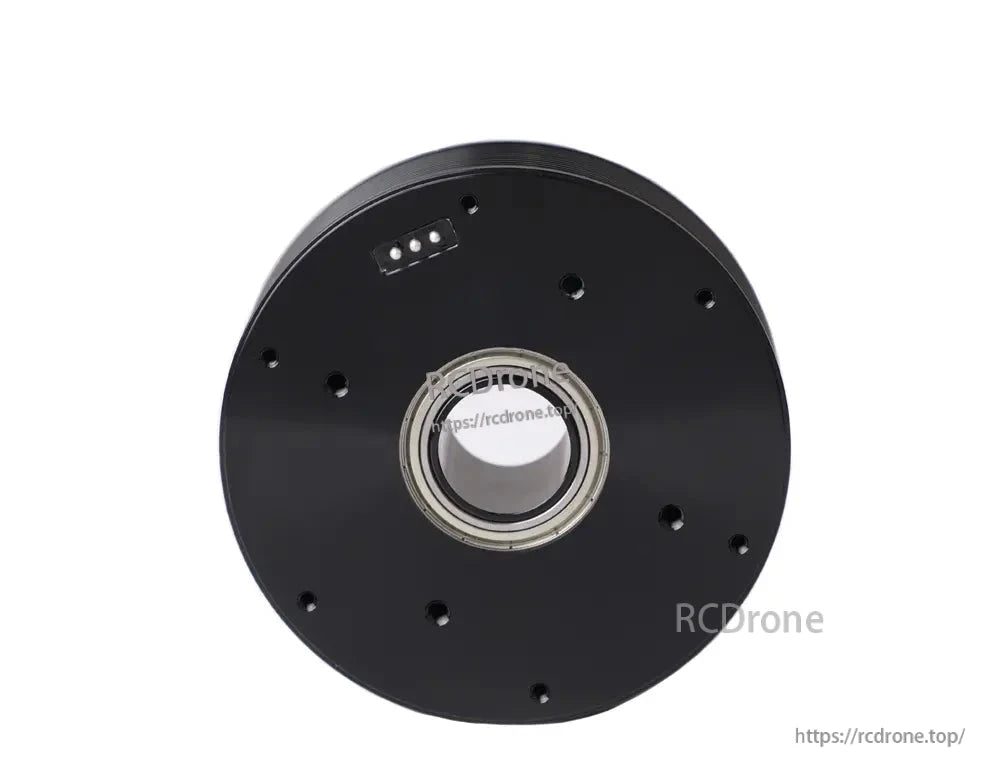

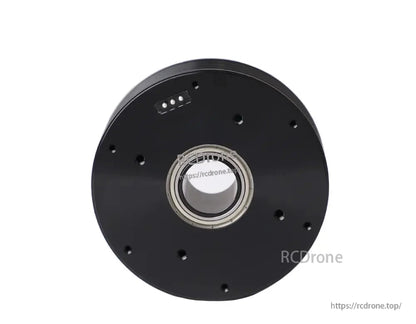

شفت توخالی بزرگ – امکان مسیریابی آسان کابل و ادغام حلقه لغزشی برای نیازهای سیستم‌های پیچیده را فراهم می‌کند.
حالت‌های کنترل دوگانه – از حلقه سرعت و حلقه موقعیت برای کاربردهای متنوع پشتیبانی می‌کند.
گشتاور کم جرقه – لرزش را کاهش می‌دهد، نرمی را افزایش می‌دهد و کارایی را بهبود می‌بخشد.
چگالی گشتاور بالا – تا 2.9 نیوتن‌متر گشتاور اوج برای بارهای سنگین ارائه می‌دهد.
عملکرد دقیق – دقت 0.01° حرکت پایدار و بدون لرزش را تضمین می‌کند.
پیچش با عملکرد بالا – پیچش‌های مسی بهینه‌شده برای کارایی و گشتاور بالا در دورهای پایین.
سبک و جمع و جور – تنها 315 گرم، که امکان یکپارچگی بهتر سیستم را فراهم می‌کند.
طراحی بادوام – ساختار ضد آب و ضد گرد و غبار با استاندارد IP برای عملکرد قابل اعتماد در میادین.

مشخصات

مشخصات کلی

پارامتر	مقدار
کاربرد	گیمبال، رادار
روش رانندگی	FOC
نوع سیم‌پیچی	ستاره
فاز	3
جفت قطب‌ها	21
کلاس عایق	H
دمای عملکرد	-20℃ ~ 50℃
عایق ولتاژ بالا	1000V 5mA/2s
مقاومت عایق	1000V 10MΩ
وزن	315g
نسبت گشتاور/وزن حداکثر	9.21 نیوتن متر بر کیلوگرم

پارامترهای الکتریکی – KV30

پارامتر	مقدار
ولتاژ نامی	24 ولت
سرعت بدون بار	650 دور در دقیقه
گشتاور نامی	1 نیوتن متر
سرعت نامی	450 دور در دقیقه
جریان نامی	2.8 آمپر
گشتاور اوج	2.9 نیوتن متر
جریان اوج	8.2 آمپر
Kv	30 دور در دقیقه/ولت
Ke	35.27 ولت/krpm
Kt	0.356 Nm/A
مقاومت	1800 میلی‌اهم
اندوکتانس	1100 میکروهنری
اینرسی	650 گرم·سانتی‌متر²
Km	0.2653 Nm/√W
ثابت زمان مکانیکی	0.92 میلی‌ثانیه
ثابت زمان الکتریکی	0.61 میلی‌ثانیه

پارامترهای الکتریکی – KV60

پارامتر	مقدار
ولتاژ نامی	24V
سرعت بدون بار	1300 دور در دقیقه
گشتاور نامی	1 Nm
سرعت نامی	1010 دور در دقیقه
جریان نامی	5.6 A
گشتاور اوج	2.9 نیوتن متر
جریان اوج	16.3 آمپر
Kv	60 دور در دقیقه/ولت
Ke	17.47 ولت/krpm
Kt	0.178 نیوتن متر/آمپر
مقاومت	450 میلی‌اهم
اندوکتانس	270 میکروهنری
اینرسی	650 گرم·سانتی‌متر²
Km	0.2653 نیوتن متر/√وات
ثابت زمان مکانیکی	0.92 میلی‌ثانیه
ثابت زمان الکتریکی	0.60 ms

برنامه‌ها

سیستم‌های گیمبال حرفه‌ای 3 محور
سیستم‌های رانندگی خودکار و بینایی رباتیک
پلتفرم‌های تثبیت راداری
سیستم‌های ردیابی نوری با دقت بالا

دانلودهای دستی

جزئیات

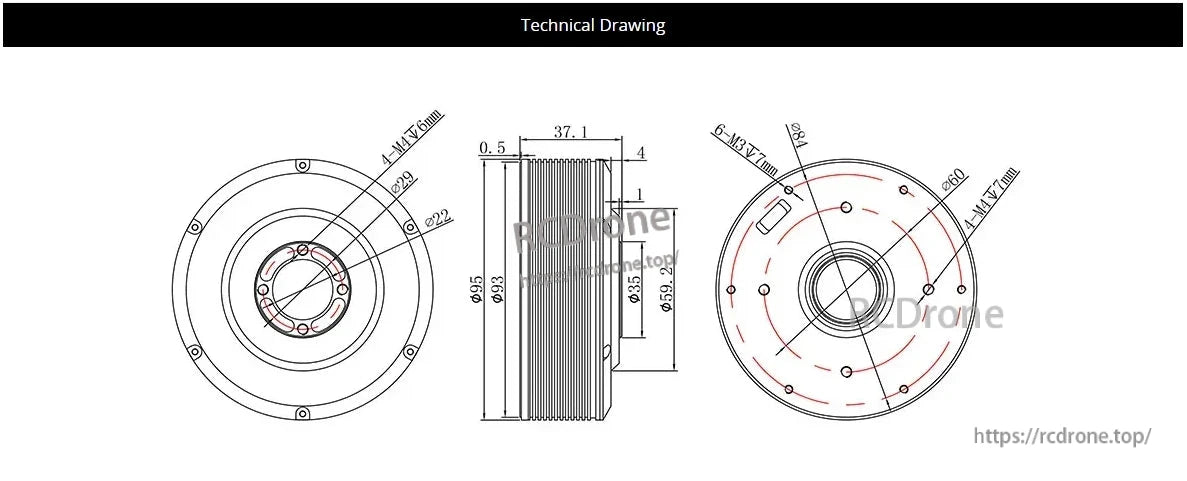

CubeMars G80 KV30 KV60 Gimbal Motor, The G80 supports speed and position control modes, offering efficient low-speed operation and waterproof/dustproof protection for demanding environments.

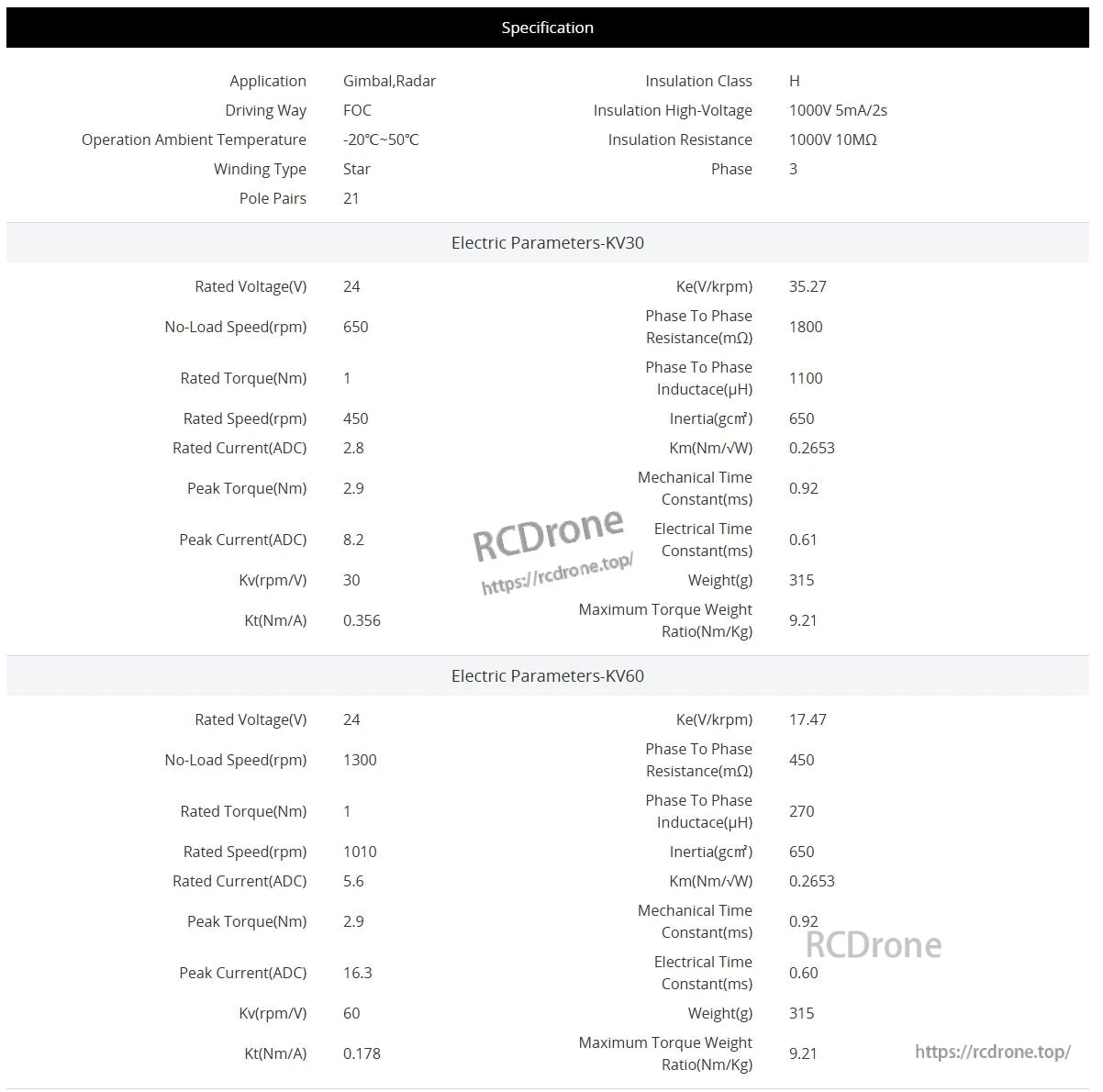

CubeMars G80 KV30 KV60 Gimbal Motor, CubeMars G80 KV30/KV60 Gimbal Motor: 24V, 1Nm torque, 2.8/5.6A, 650/1300 rpm, H insulation, 1000V, 10MΩ, star winding, 21 pole pairs.

مشخصات موتور گیمبال CubeMars G80 KV30/KV60: 24V، گشتاور 1Nm، جریان 2.8/5.6A، سرعت بدون بار 650/1300 دور در دقیقه. کلاس عایق H، ولتاژ بالا 1000V، مقاومت 10MΩ، سیم‌پیچی ستاره‌ای، 21 جفت قطب.

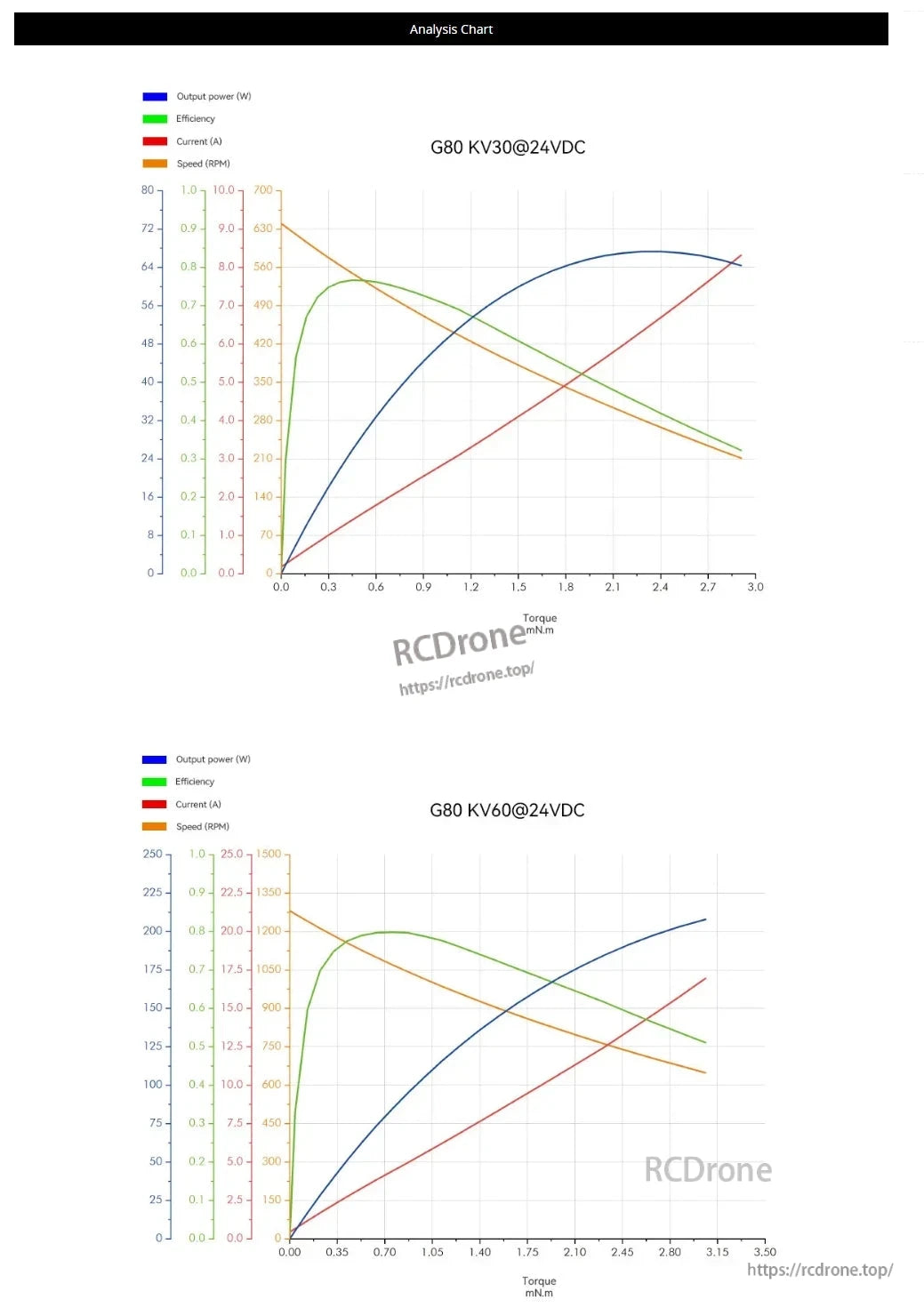

CubeMars G80 KV30 KV60 Gimbal Motor, CubeMars G80 KV30@24VDC and KV60@24VDC gimbal motor analysis charts show output power, efficiency, current, and speed versus torque, highlighting performance metrics for both models.

موتور CubeMars G80 KV30@24VDC and KV60@24VDC gimbنمودارهای تحلیل موتور خروجی قدرت، کارایی، جریان و سرعت در مقابل گشتاور را نمایش می‌دهند. داده‌ها معیارهای عملکرد هر دو مدل را برجسته می‌کنند.

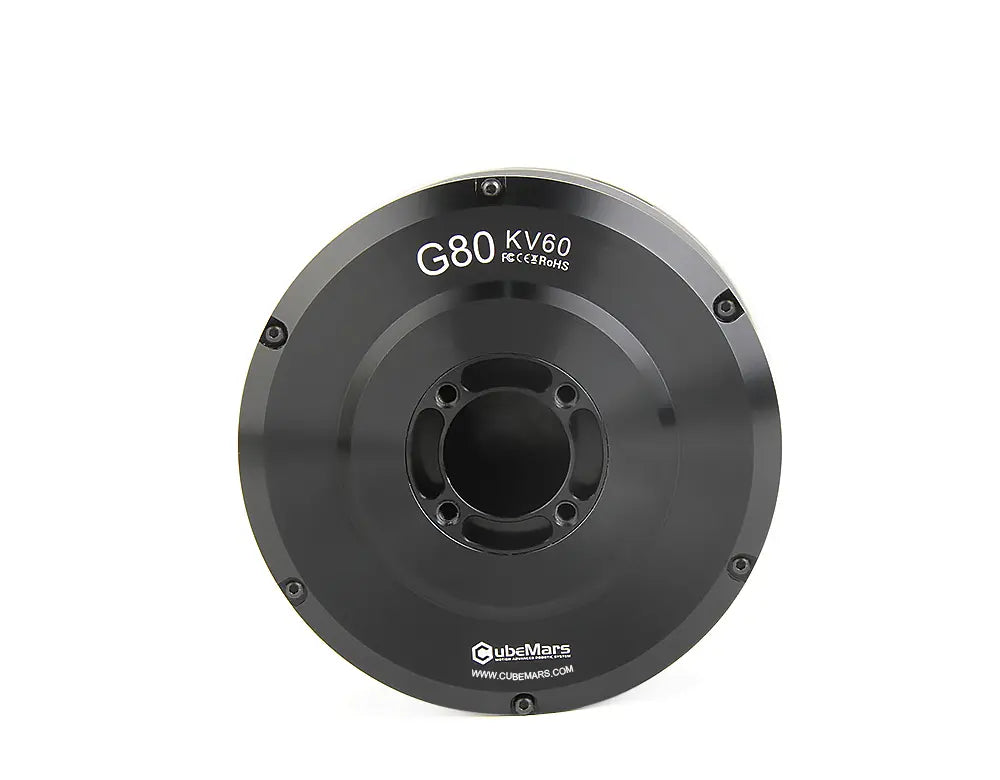

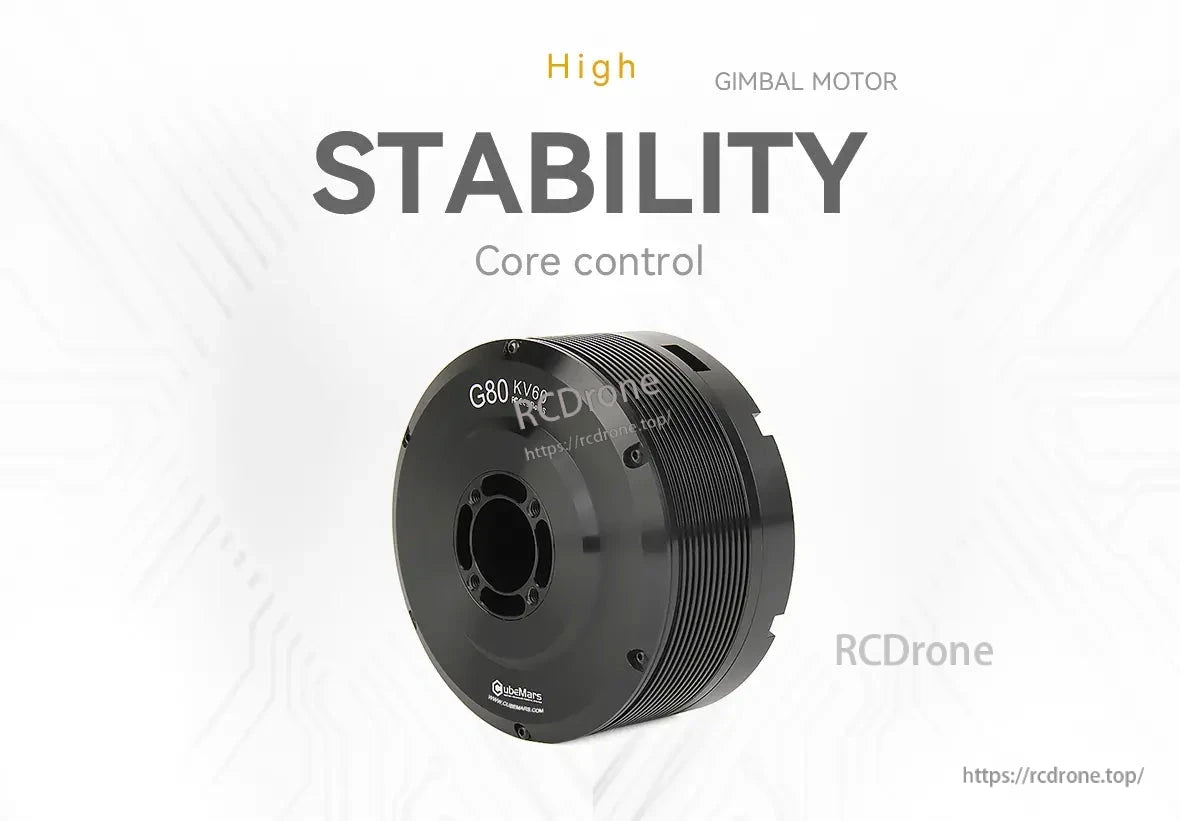

CubeMars G80 KV30 KV60 Gimbal Motor, The CubeMars G80 KV60 gimbal motor provides high stability and precise control for accurate performance.

موتور گیمبال CubeMars G80 KV60 ثبات بالا و کنترل هسته‌ای برای عملکرد دقیق را ارائه می‌دهد.

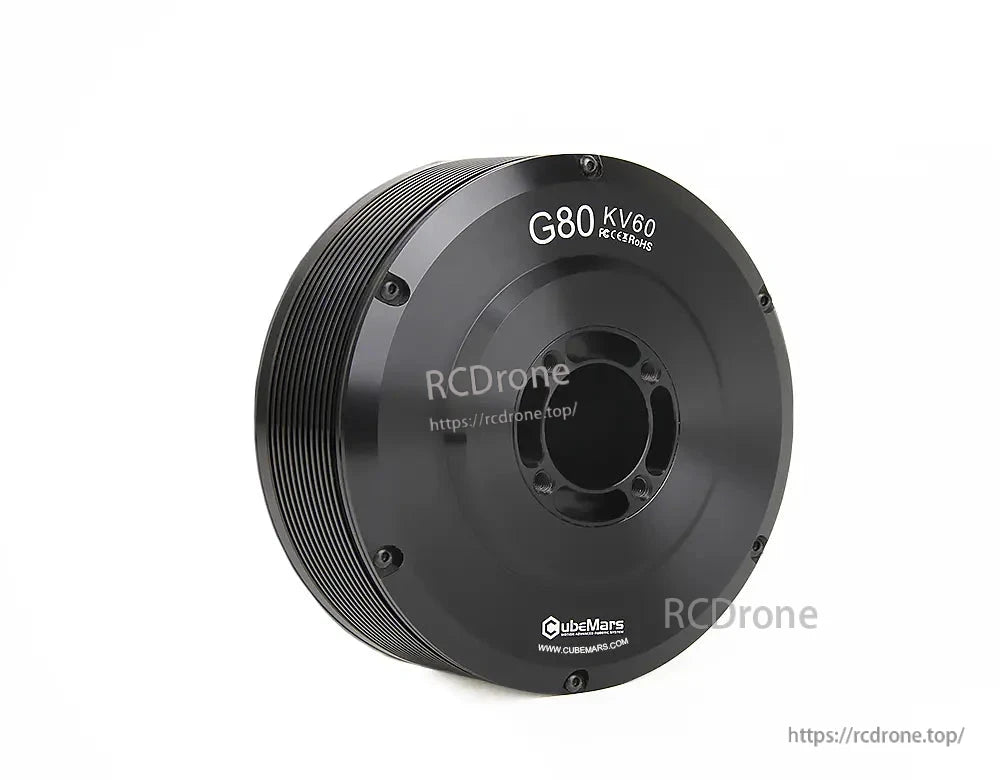

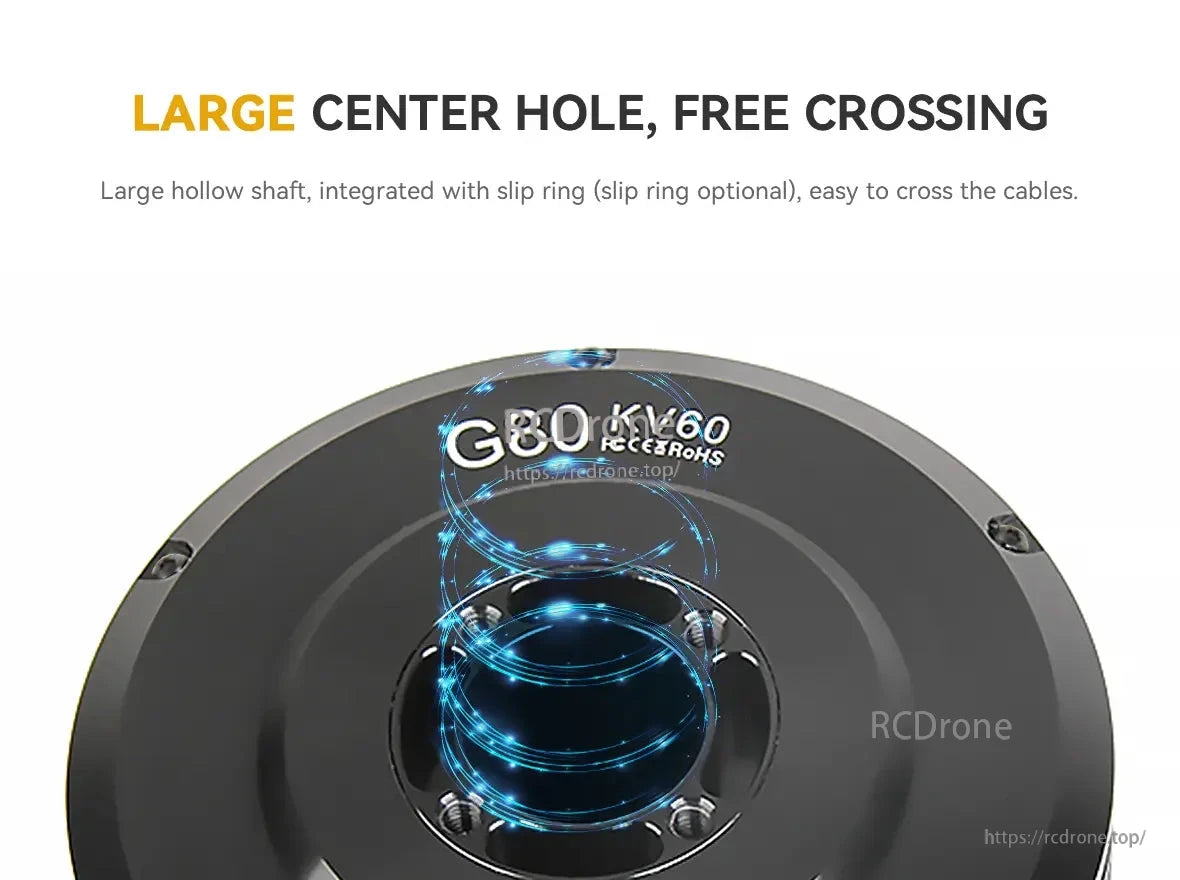

CubeMars G80 KV30 KV60 Gimbal Motor, The G80 KV60 Gimbal Motor features a large center hole and integrated slip ring for convenient cable routing.

موتور گیمبال G80 KV60 دارای یک سوراخ مرکزی بزرگ و حلقه لغزشی یکپارچه برای مسیریابی آسان کابل است.

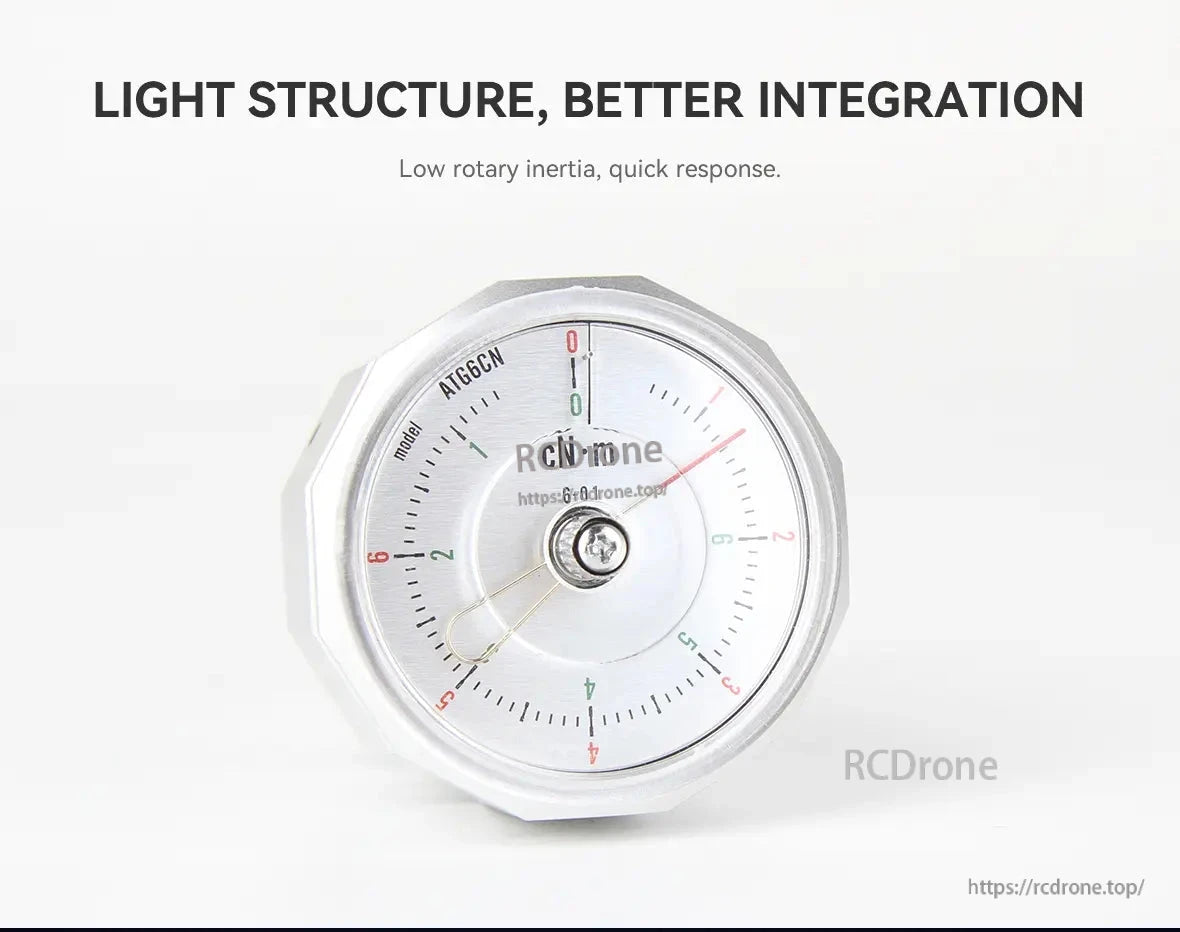

CubeMars G80 KV30 KV60 Gimbal Motor, Light structure, better integration, low rotary inertia, quick response — CubeMars G80 motor.

ساختار سبک، ادغام بهتر. اینرسی چرخشی پایین، پاسخ سریع. موتور CubeMars G80.

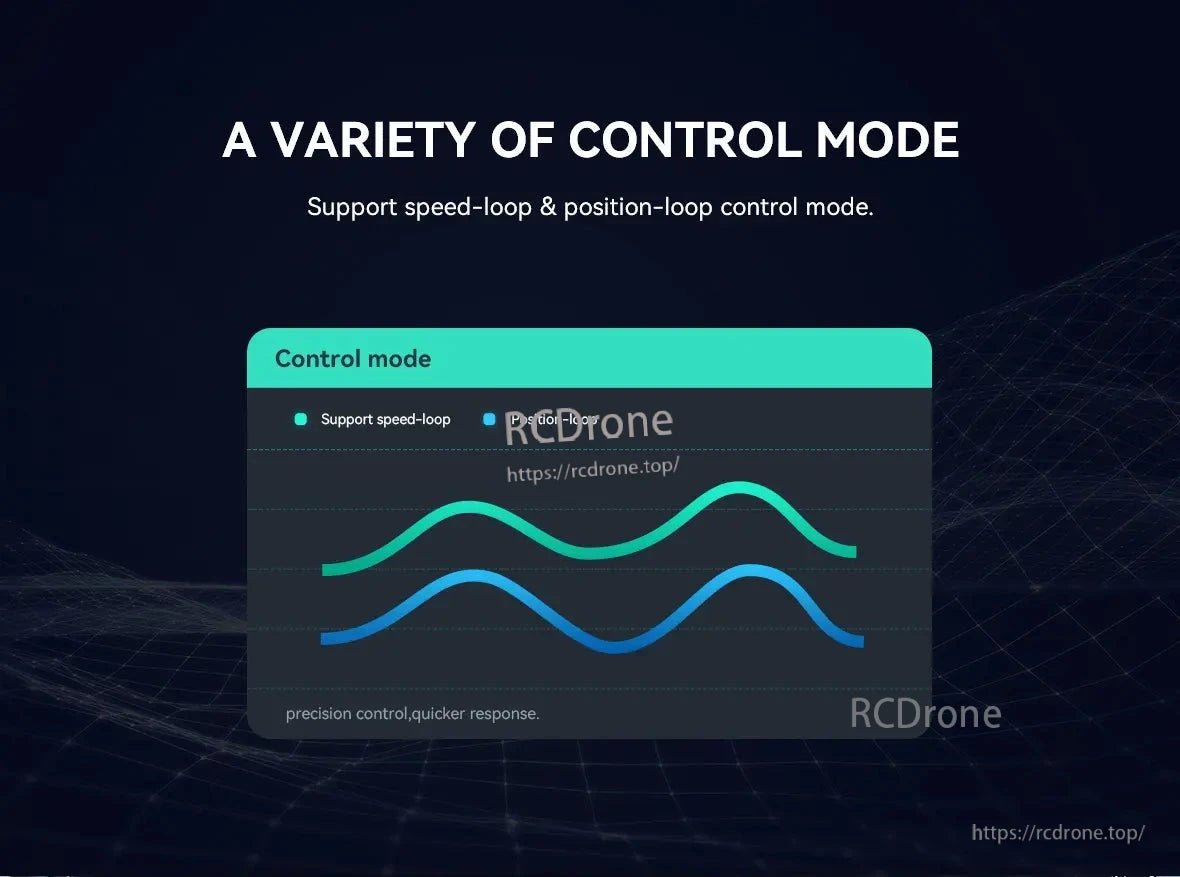

CubeMars G80 KV30 KV60 Gimbal Motor, CubeMars G80 KV30 KV60 offers precise speed and position control modes.

موتور گیمبال CubeMars G80 KV30 KV60 از حالت‌های کنترل حلقه سرعت و حلقه موقعیت برای دقت پشتیبانی می‌کند.

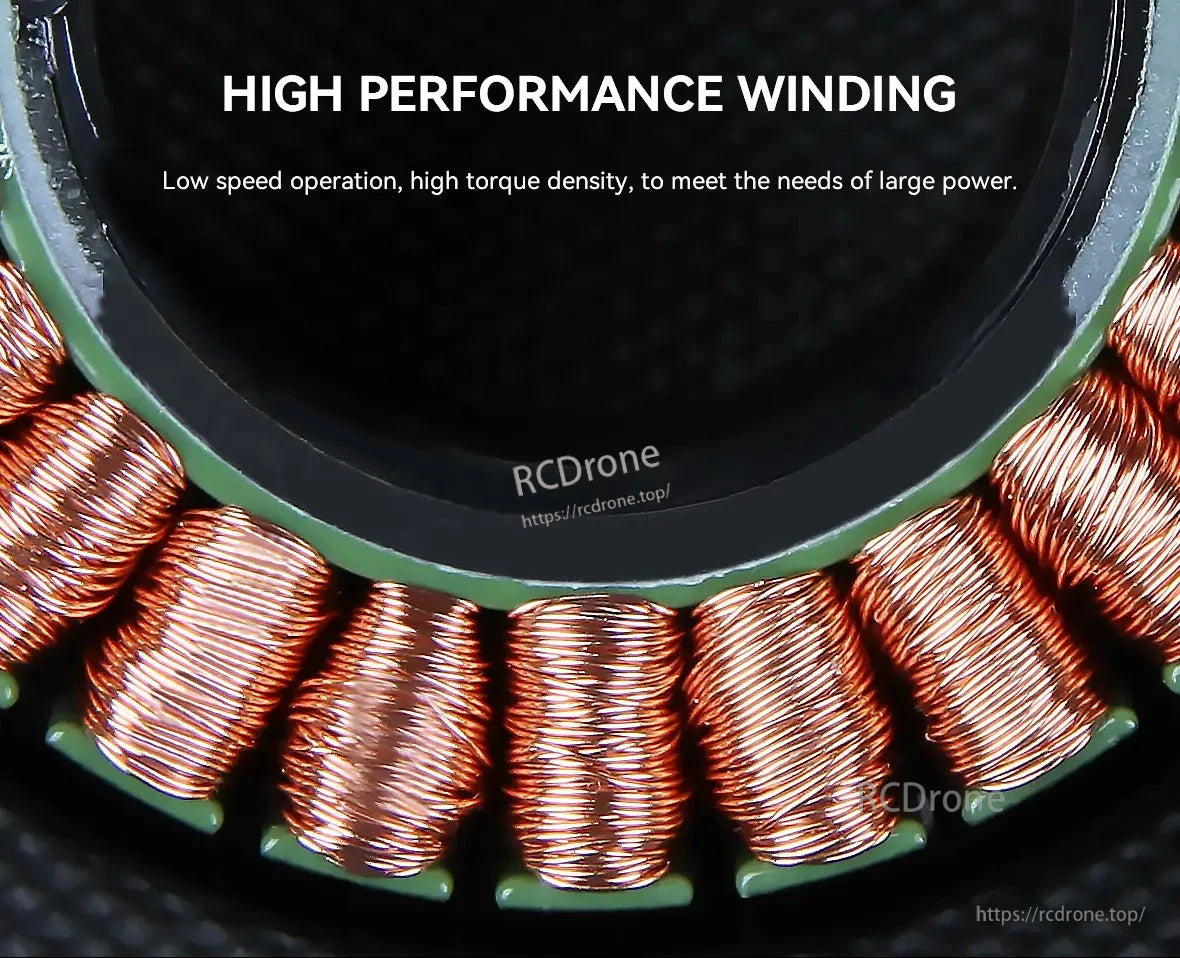

CubeMars G80 KV30 KV60 Gimbal Motor, High-performance CubeMars G80 gimbal motor offers low-speed operation, high torque density, and meets large power requirements.

پیچش با عملکرد بالا. عملیات با سرعت پایین، چگالی گشتاور بالا، نیازهای قدرت بزرگ را برآورده می‌کند. موتور گیمبال CubeMars G80 KV30 KV60.

CubeMars G80 KV30 KV60 Gimbal Motor, Gimbal systems and autonomous vehicles use high-precision, low-speed technology for smooth operation and control.
