موتور CubeMars GL40 KV210 یک موتور سری GL است که برای سیستمهای گیمبال پیشرفته، پادهای پهپاد و سیستمهای رانندگی/ناوبری خودکار طراحی شده است و دارای اندازه کوچک با شافت توخالی بزرگتر و کوگینگ پایین برای کنترل روان میباشد.

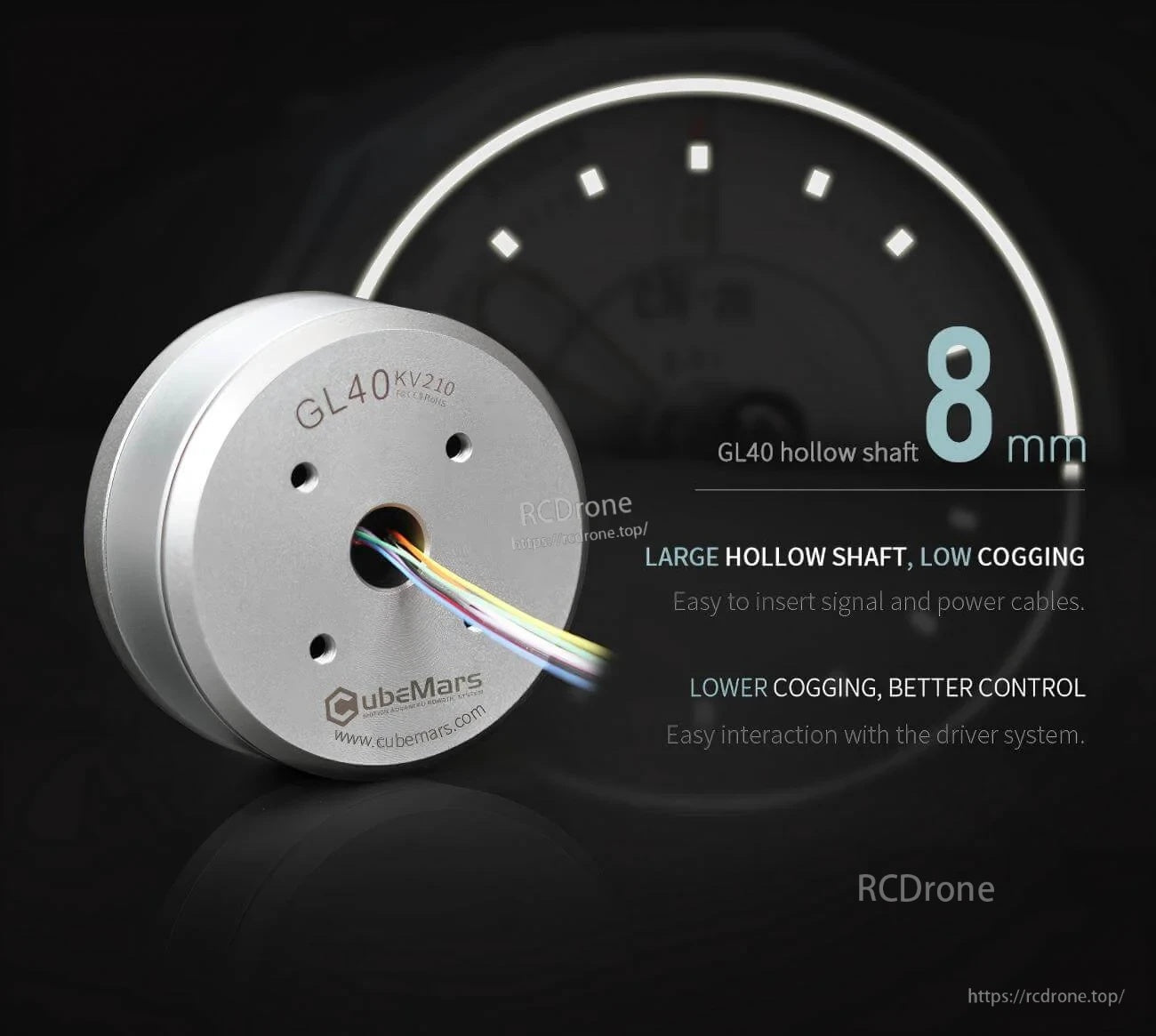

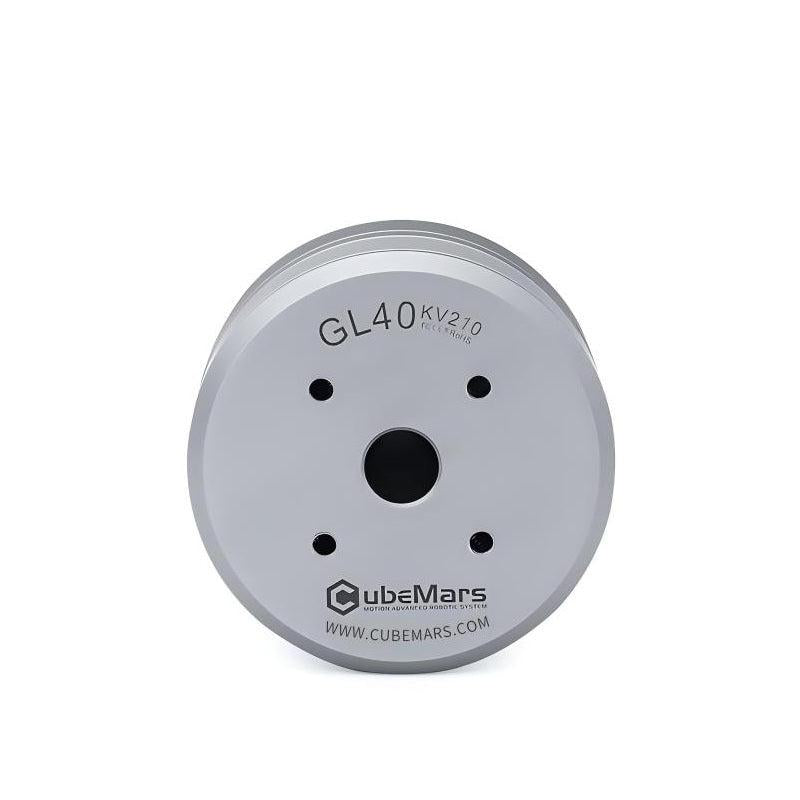

این موتور از طراحی شافت توخالی GL40 با قطر داخلی 8 میلیمتر استفاده میکند که به منظور آسانتر کردن مسیر دهی کابلهای سیگنال و قدرت از طریق موتور طراحی شده است.
ویژگیهای کلیدی
- اندازه کوچک با شافت توخالی بزرگتر
- شافت توخالی GL40: 8 میلیمتر
- کاهش کوگینگ و مصرف انرژی پایین
- کاهش کوگینگ، کنترل بهتر؛ تعامل آسان با سیستم درایور
- وزن: 107 گرم (فوق سبک)
- طراحی الکترومغناطیسی هدفمند، مصرف انرژی پایین و نویز کم برای عملکرد طولانی مدت
- رتبه IP45 (مقاوم در برابر آب و گرد و غبار) برای استفاده در صحنههای مختلف

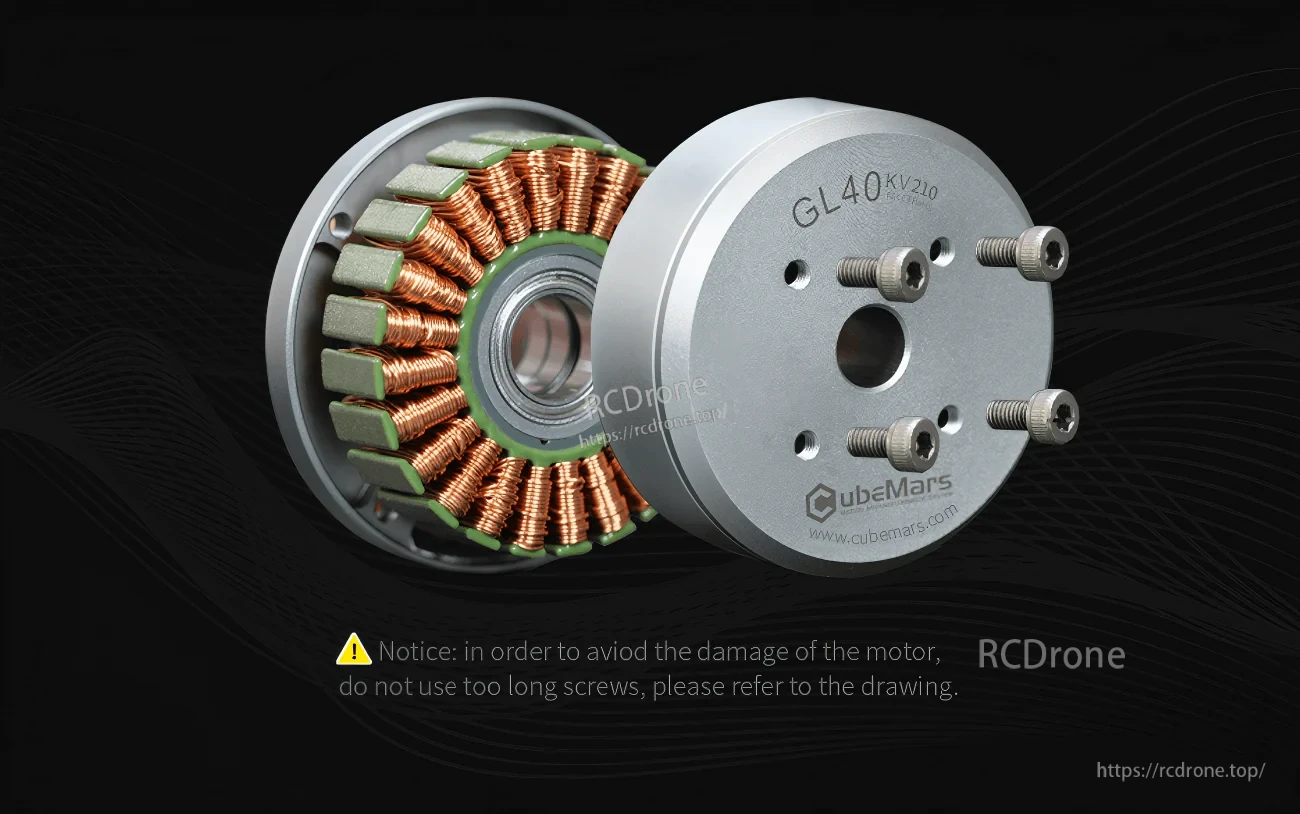

- توجه: برای جلوگیری از آسیب به موتور، از پیچهای خیلی بلند استفاده نکنید؛ به نقشه مراجعه کنید
مشخصات
| پارامتر | مقدار (KV70) | مقدار (KV210) |
|---|---|---|
| ولتاژ نامی | 16V | 16V |
| جریان نامی | 1.62A | 4.9A |
| سرعت نامی | 430rpm | 2100rpm |
| گشتاور نامی | 0.25N.M | 0.25N.m |
| جریان اوج | 3.3A | 14.9A |
| گشتاور اوج | 0.5N.m | 0.75N.m |
| وزن | 107g | 107g |
| سرعت بدون بار | 1015rpm | 3120rpm |
| Kv | 63.5rpm/V | 195rpm/V |
| Kt | 0.150Nm/A | 0.050Nm/A |
| Ke | 15V/krpm | 4.88V/krpm |
| مقاومت فاز به فاز | 4500mΩ | 500mΩ |
| اندوکتانس فاز به فاز | 1800μH | 180μH |
| اینرسی | 74g·cm² | 74g·cm² |
| Km | 0.070710678Nm/√W | 0.070710678Nm/√W |
| ثابت زمانی مکانیکی | 1.48ms | 1.48ms |
| ثابت زمانی الکتریکی | 0.40ms | 0.36ms |
| نسبت وزن حداکثر گشتاور | 4.67Nm/kg | 7.01Nm/kg |
| عایق ولتاژ بالا | 500V 5mA/2s | 500V 5mA/2s |
| روش رانندگی | FOC | FOC |
| مقاومت عایق | 500V 10MΩ | 500V 10MΩ |
| دمای محیط عملیاتی | -20°C~50°C | -20°C~50°C |
| فاز | 3 | 3 |
| نوع سیم پیچ | ستاره | ستاره |
| جفت قطب | 14 | 14 |
| کلاس عایق | H | H |
کاربردها
- سیستمهای گیمبال (شامل گیمبالهای دستی)
- پادهای پهپاد
- سیستمهای رانندگی/ناوبری خودران
راهنماها
برای سوالات فنی نصب و پیشفروش، با پشتیبانی تماس بگیرید به https://rcdrone.top/ یا ایمیل بزنید به support@rcdrone.top.
جزئیات
موتورهای CubeMars GL برای کنترل نرم و با کمترین لرزش در طراحیهای جمع و جور گیمبال و بارگذاری ساخته شدهاند.
یک شفت توخالی 8 میلیمتری کمک میکند تا سیگنال و سیمکشی برق بهطور مرتب از طریق موتور عبور کند تا ساختارهای تمیزتری داشته باشیم.

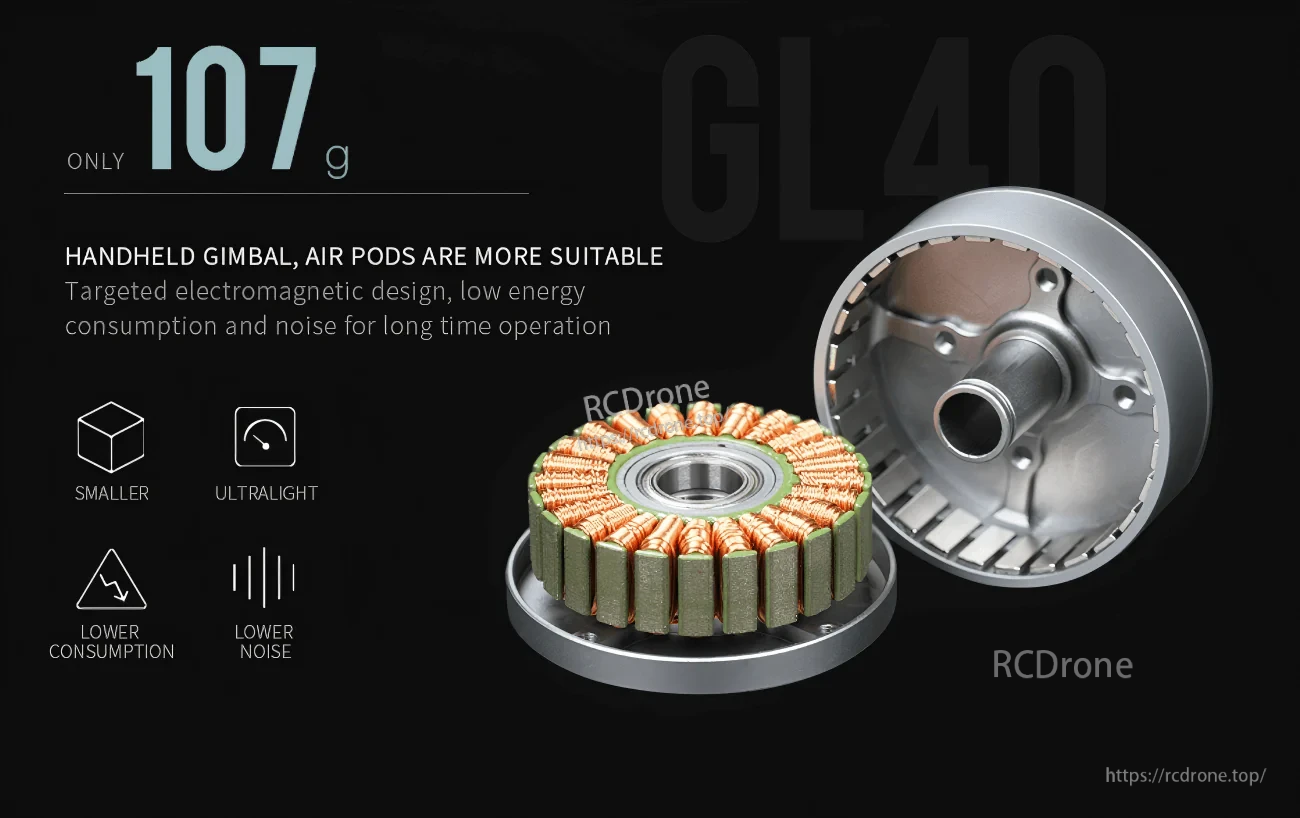

با وزن تنها 107 گرم، GL40 از سیستمهای گیمبال و هوایی سبکوزن پشتیبانی میکند که برای زمانهای طولانی کارکرد و صدای کم طراحی شدهاند.
