بررسی اجمالی

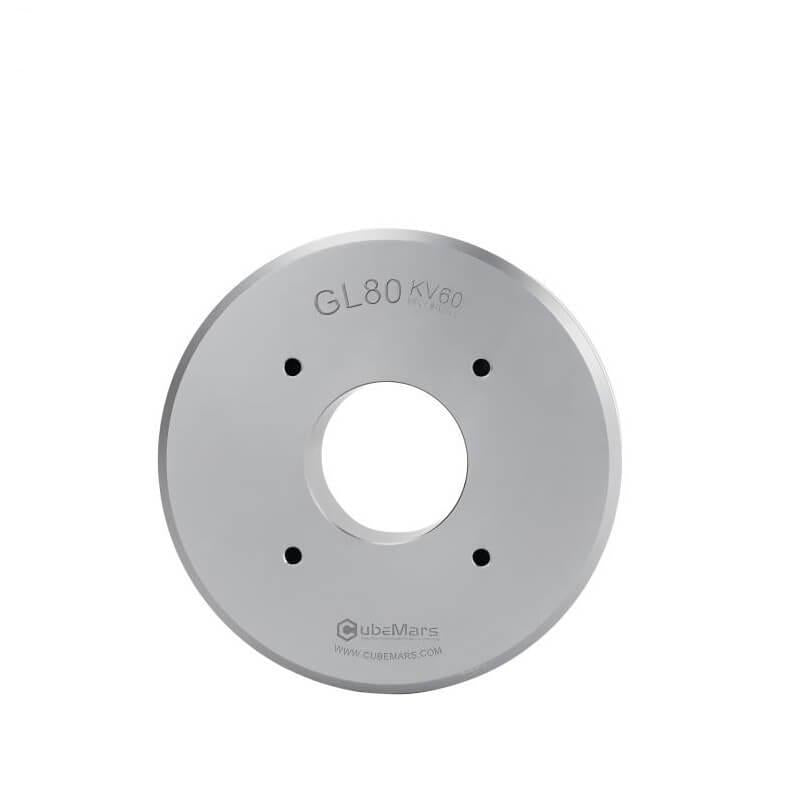

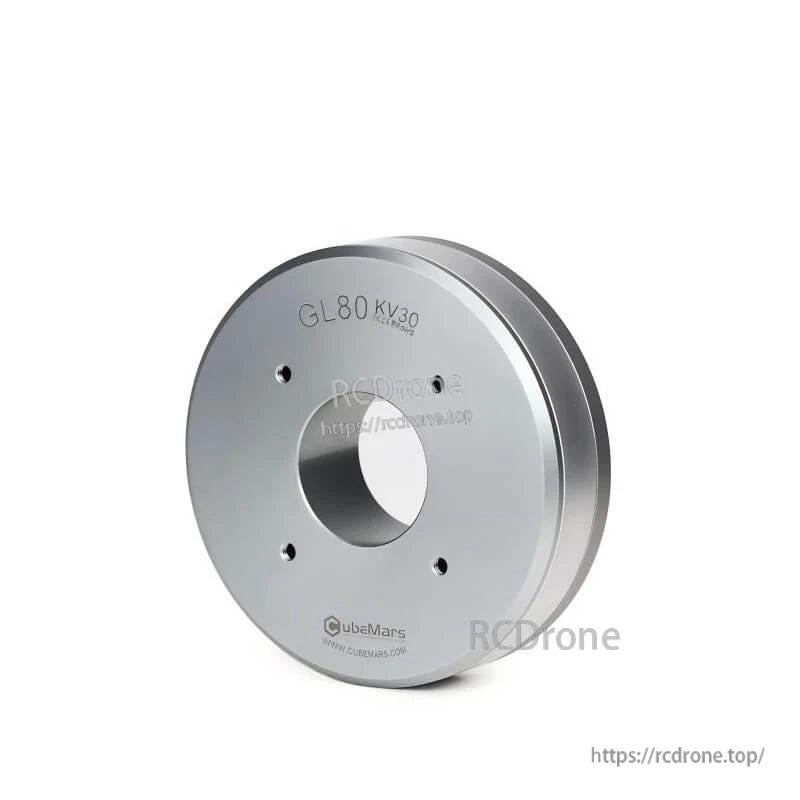

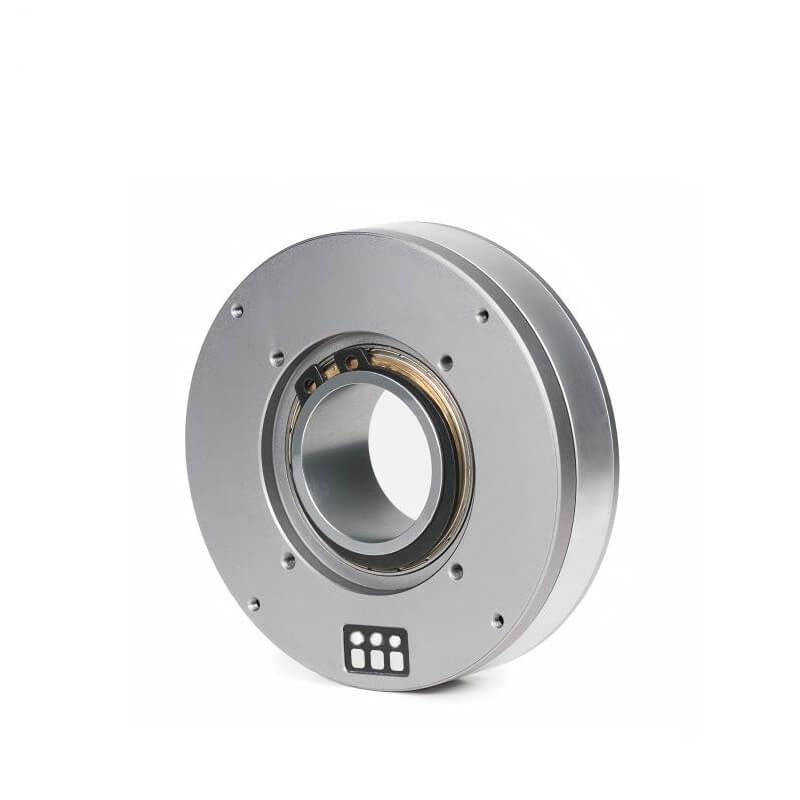

موتور CubeMars GL80 KV30/KV60 یک موتور با شافت توخالی از سری GL است که برای سیستمهای گیمبال و برنامههای مربوط به بار/پاد پایدار طراحی شده است. این موتور دارای یک شافت توخالی 30 میلیمتری برای هدایت سیگنال و کابلهای برق است و ویژگیهای کملرزش و مصرف انرژی پایین را داراست. این موتور برای کار در ولتاژ 24 ولت طراحی شده و از کنترل میدانمحور (FOC) پشتیبانی میکند.
ویژگیهای کلیدی
- شفت توخالی 30 میلیمتری برای مسیریابی آسان کابل (سیگنال و قدرت)
- کاهش کوگینگ، کنترل بهتر
- مصرف انرژی کم
- رتبه IP45: ضد آب و ضد گرد و غبار (عملکرد بهتر در صحنههای مختلف)
- سبک وزن: 315 گرم

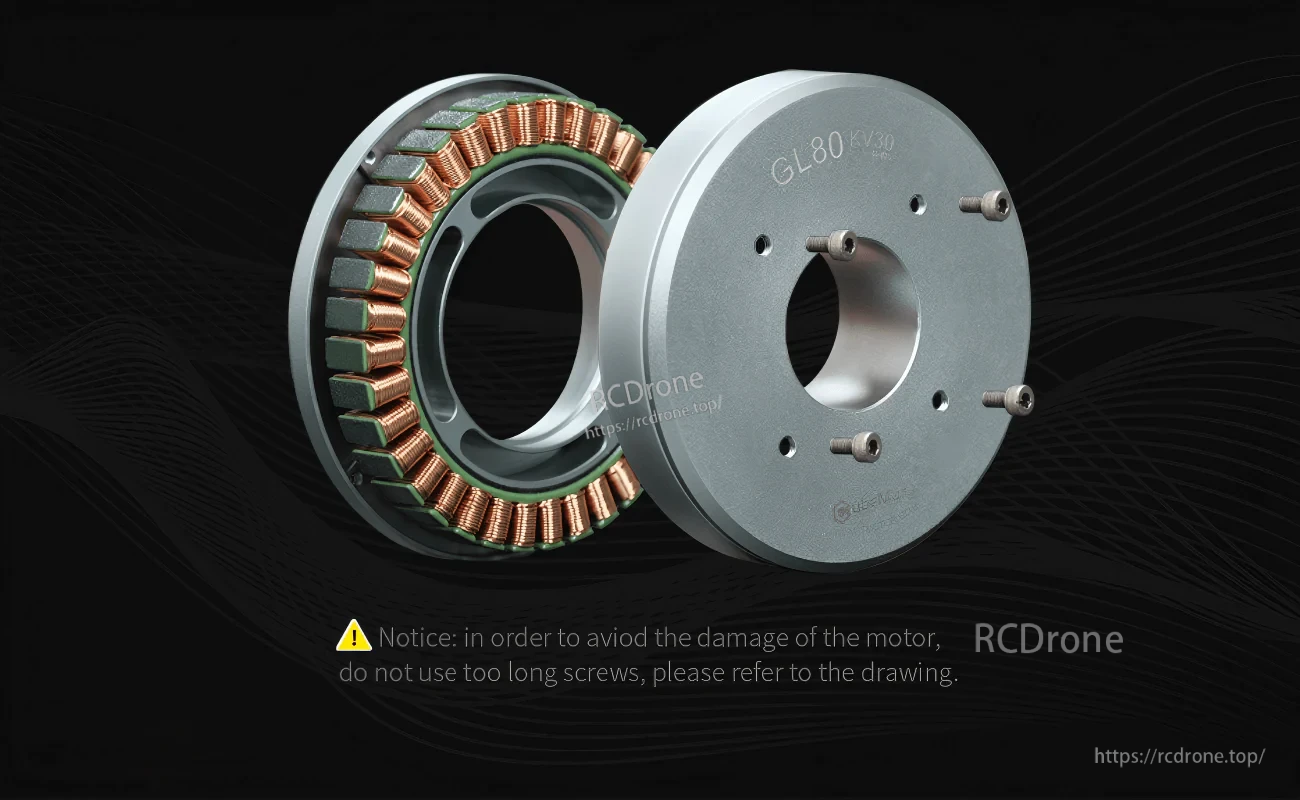

- توجه: برای جلوگیری از آسیب به موتور، از پیچهای بسیار بلند استفاده نکنید؛ به نقشه ابعادی مراجعه کنید
مشخصات
| پارامتر | KV30 | KV60 |
|---|---|---|
| حالت | KV30 | KV60 |
| عایق ولتاژ بالا | 1000V 5mA/2s | 1000V 5mA/2s |
| مقاومت عایق | 1000V 10MΩ | 1000V 10MΩ |
| فاز | 3 | 3 |
| جفت قطبها | 21 | 21 |
| Driving Way | FOC | FOC |
| دمای محیط عملیاتی | -20℃~50℃ | -20℃~50℃ |
| نوع سیم پیچ | ستاره | ستاره |
| کلاس عایق | H | H |
| Ke | 35.۲۷ V/krpm | ۱۷.۳۷ V/krpm |
| مقاومت فاز به فاز | ۱۸۰۰ میلیاهم | ۴۵۰ میلیاهم |
| اندوکتانس فاز به فاز | ۱۱۰۰ میکروهنری | ۲۷۰ میکروهنری |
| اینرسی | ۶۵۰ gc㎡ | ۶۵۰ gc㎡ |
| Km | ۰.۲۶۵۳۴۶۷۳۳ Nm/√W | ۰.۲۶۵۳۴۶۷۳۳ Nm/√W |
| ثابت زمانی مکانیکی | ۰.۹۲ میلیثانیه | ۰.۹۲ میلیثانیه |
| ثابت زمانی الکتریکی | ۰.۶۱ میلیثانیه | ۰.۶۰ میلیثانیه |
| وزن | ۳۱۵ گرم | ۳۱۵ گرم |
| نسبت وزن حداکثر گشتاور | ۹.۲۱ Nm/Kg | ۹.21 نیوتن متر/کیلوگرم |
| ولتاژ نامی | 24 ولت | 24 ولت |
| سرعت بدون بار | 650 دور در دقیقه | 1300 دور در دقیقه |
| گشتاور نامی | 1 N.m | 1 N.m |
| سرعت نامی | 450 دور در دقیقه | 1010 دور در دقیقه |
| جریان نامی | 2.8 آمپر DC | 5.6 آمپر DC |
| گشتاور اوج | 2.9 N.m | 2.9 N.m |
| جریان اوج | 8.2 آمپر DC | 16.3 آمپر DC |
| Kv | 27 دور در دقیقه/ولت | 54.5 دور در دقیقه/ولت |
| Kt | 0.356 نیوتن متر/آمپر | 0.۱۷۸ نیوتن متر بر آمپر |
اسناد
برای راهنمایی در انتخاب بین KV30 و KV60، یا پشتیبانی از ادغام، با https://rcdrone.top/ یا support@rcdrone.top.
جزئیات
CubeMars GL80 یک موتور با شفت توخالی از سری GL است که برای بارهای پایدار طراحی شده است، با عملکرد نرم و کمچرخش و کارایی بالا.

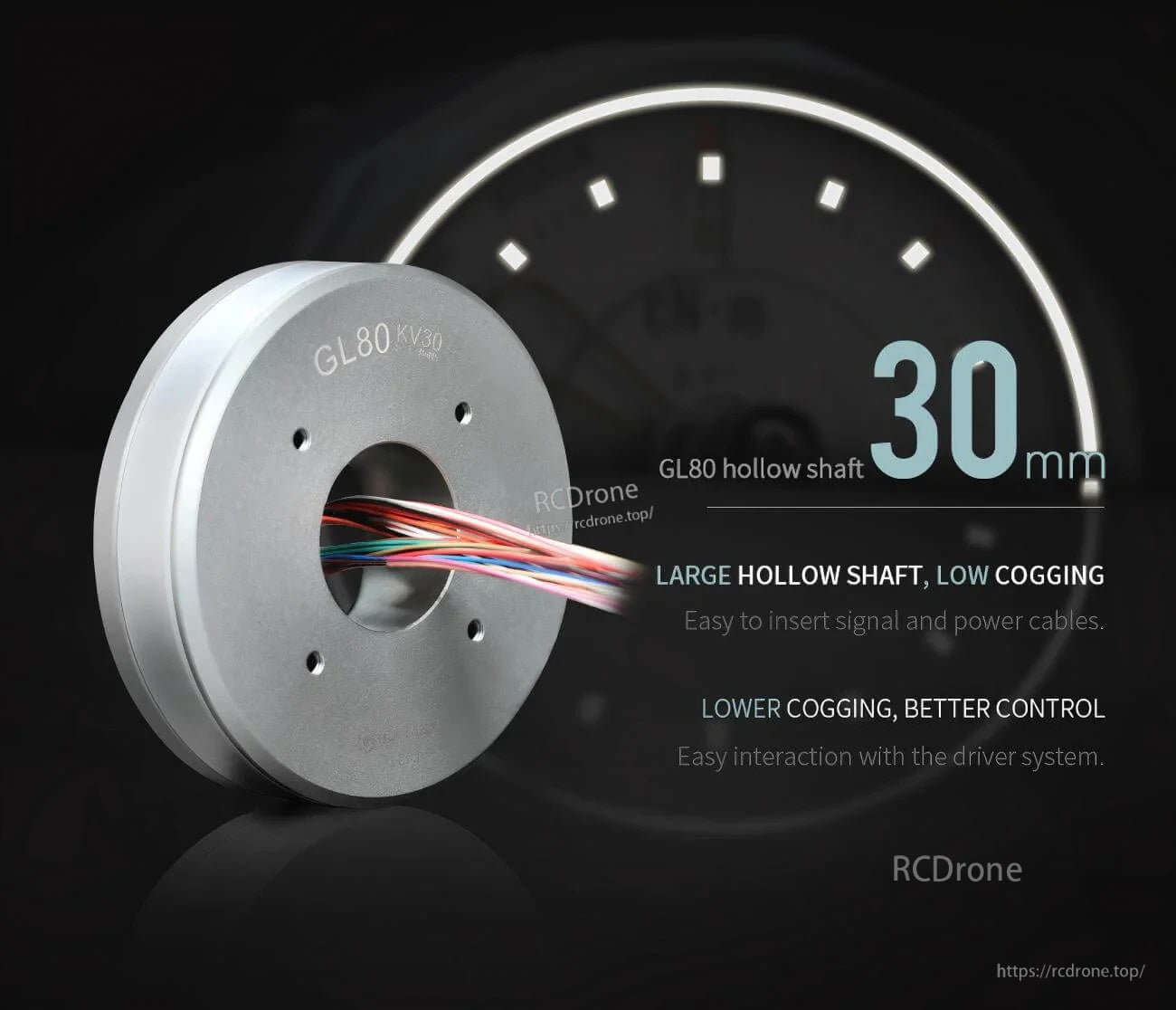

یک شفت توخالی ۳۰ میلیمتری باعث میشود که مسیر دهی سیگنال و سیمکشی برق از طریق موتور آسانتر باشد و ساخت گیمبال و پادها تمیزتر شود.

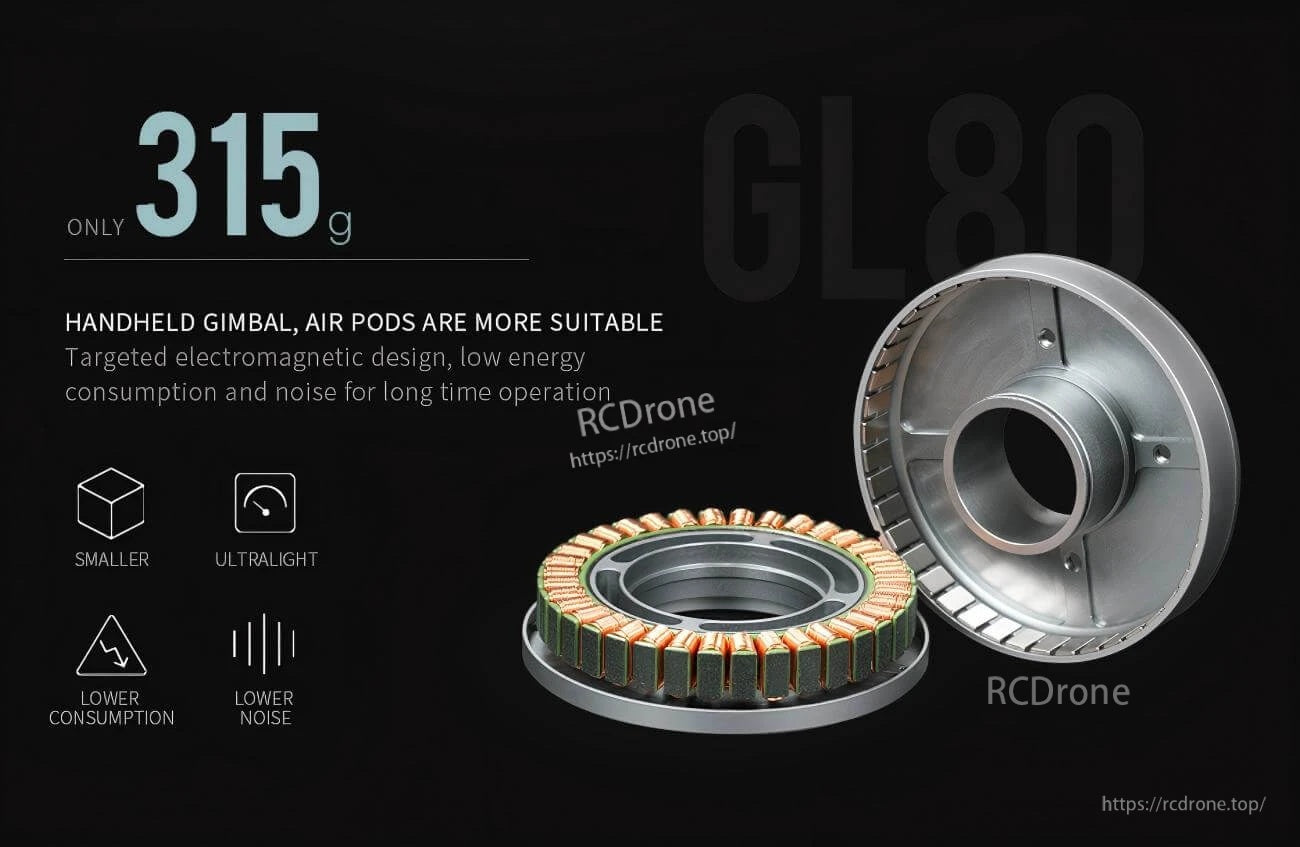

با وزن تنها ۳۱۵ گرم، GL80 به حفظ سبک بودن گیمبالهای دستی و پادهای جمع و جور کمک میکند بدون اینکه ثبات کنترل را فدای آن کند.
رتبه IP45 حفاظت اضافی در برابر گرد و غبار و پاشش آب را فراهم میکند تا استفاده مطمئنتری در صحنههای عملیاتی مختلف داشته باشید.
نقشه نصب را دنبال کنید و از پیچهای بسیار بلند خودداری کنید تا از آسیب داخلی در حین نصب جلوگیری شود.
