قاب آلومینیومی RDK X5 با فن خنککننده ۴۰x۴۰x۱۰ میلیمتری برای برد D-Robotics RDK X5
قاب آلومینیومی RDK X5 با فن خنککننده ۴۰x۴۰x۱۰ میلیمتری برای برد D-Robotics RDK X5
Yahboom
در دسترس بودن پیکاپ بارگیری نشد
بررسی
قاب محافظ آلیاژ آلومینیوم RDK X5 با فن خنککننده بهطور خاص برای برد توسعه D-Robotics RDK X5 طراحی شده است. این قاب ترکیبی از یک پوسته آلیاژ آلومینیوم با استحکام بالا و طراحی تهویه توخالی و یک فن یکپارچه است که به کاهش دمای برد در حین عملکرد طولانیمدت با بار بالا کمک میکند و از عملکرد پایدار سیستم پشتیبانی میکند. چندین برش برای دسترسی سریع به لوازم جانبی مانند USB، HDMI، مسیریابی کابل دوربین MIPI و غیره در نظر گرفته شده است.
ویژگیهای کلیدی
- سفارشی برای RDK X5: تناسب دقیق برای RDK X5 (غیرقابل سازگاری با RDK X3).
- بدنه آلیاژ آلومینیوم: فرآیند سندبلاست اکسیداسیون؛ پایان فلزی خاکستری مات/سنبادهای.
- طراحی خنککننده: تهویه توخالی در بالای قاب به همراه فن خنککننده بزرگ و بلوک دفع حرارت فن.
- محلهای رابط رزرو شده: پورت برق Type-C، پورت دستگاه Type-C، پورت اشکالزدایی Micro USB، پورت نمایشگر LCD، سوراخ کابل دوربین، پورت اترنت، USB، رابط HDMI، جک هدفون 3.5 میلیمتری، اسلات کارت TF / رابط کارت TF، و دسترسی 40PIN GPIO.
- پشتیبانی از براکت نصب دوربین اختیاری: دوربین MIPI HD اختصاصی RDK X5 قابل نصب است؛ زاویه دوربین قابل تنظیم است (ماژول دوربین شامل نمیشود).
مشخصات
پارامترهای کیس
| نام | کیس آلومینیومی RDK X5 |
| جنس | آلیاژ آلومینیوم |
| فرآیند | اکسیداسیون سندبلاست |
| رنگ | خاکستری مات |
| اندازه | 90*60*33mm (بدون براکت دوربین) |
| وزن | 74g |
پارامترهای فن
| اندازه فن | 40x40x10mm |
| طول کابل | 8cm |
| سرعت نامی | 4800rpm±10% |
| ولتاژ نامی | DC 5V |
| ولتاژ راهاندازی | 4V |
| جریان نامی | 0.15±0.02 |
| طول عمر | 25°C، 20,000 ساعت |
| حفاظت از قطبیت | مدار در صورت معکوس شدن VCC/GND نمیسوزد |
| دامنه دما/رطوبت عملیاتی | -10°C~+60°C / 35%~85%RH |
یادداشتهای نقشه مکانیکی (واحد: میلیمتر)
- سوراخهای نصب: 2-سوراخ آلومینیومی M2.5
- سوراخهای نصب براکت دوربین: 2-φ2.50
- ابعاد کلیدی نشان داده شده: 92.50، 62، 60، 33، 52، 41، 31.70، 18، 16، 15، 13، 4

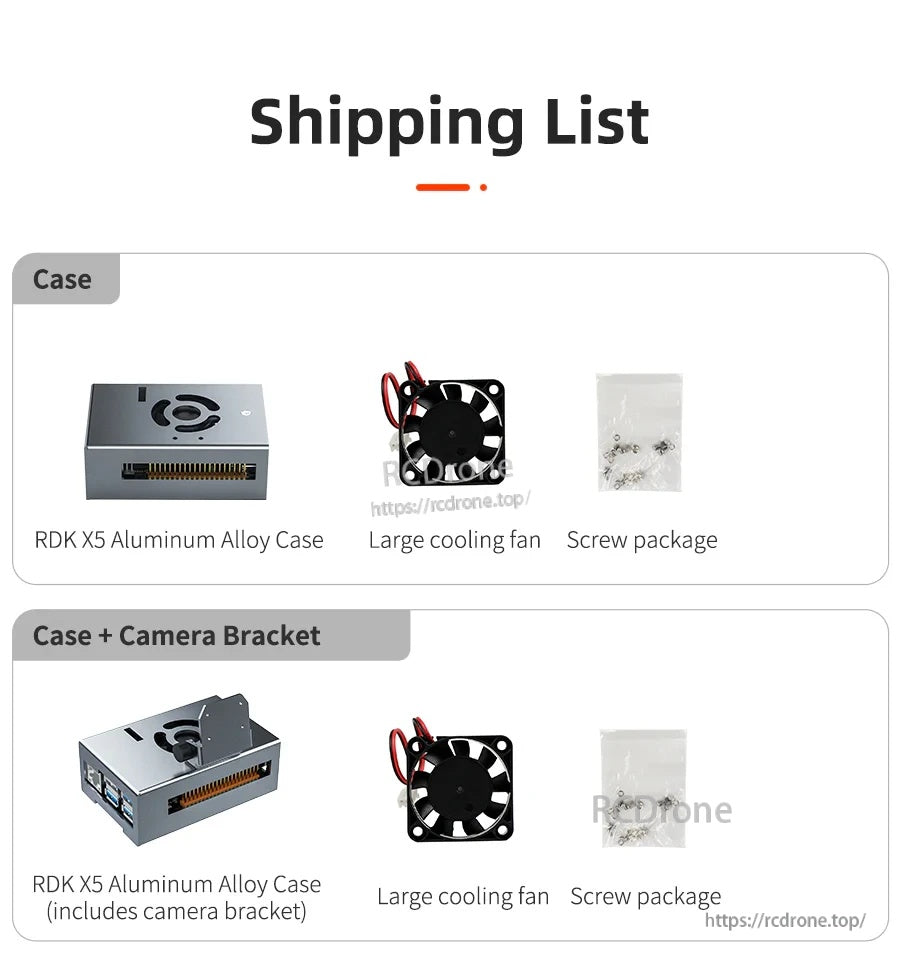

چه چیزی شامل میشود
- جعبه آلومینیومی RDK X5
- فن خنککننده بزرگ
- بسته پیچ
یادداشتها: گزینه بسته ممکن است شامل یک براکت دوربین باشد. ماژول دوربین شامل نمیشود.
برنامهها
- محافظت و خنککنندگی برای استقرار برد توسعه D-Robotics RDK X5
- تنظیمات توسعه رباتیک که به جریان هوای قابل اعتماد و ورودی/خروجی قابل دسترسی نیاز دارند
راهنماها / نصب
- آموزش نصب: https://www.yahboom.net/study/X5-shell
برای سوالات مربوط به نصب یا سازگاری، با https://rcdrone.top/ تماس بگیرید یا به ایمیل [email protected].
جزئیات

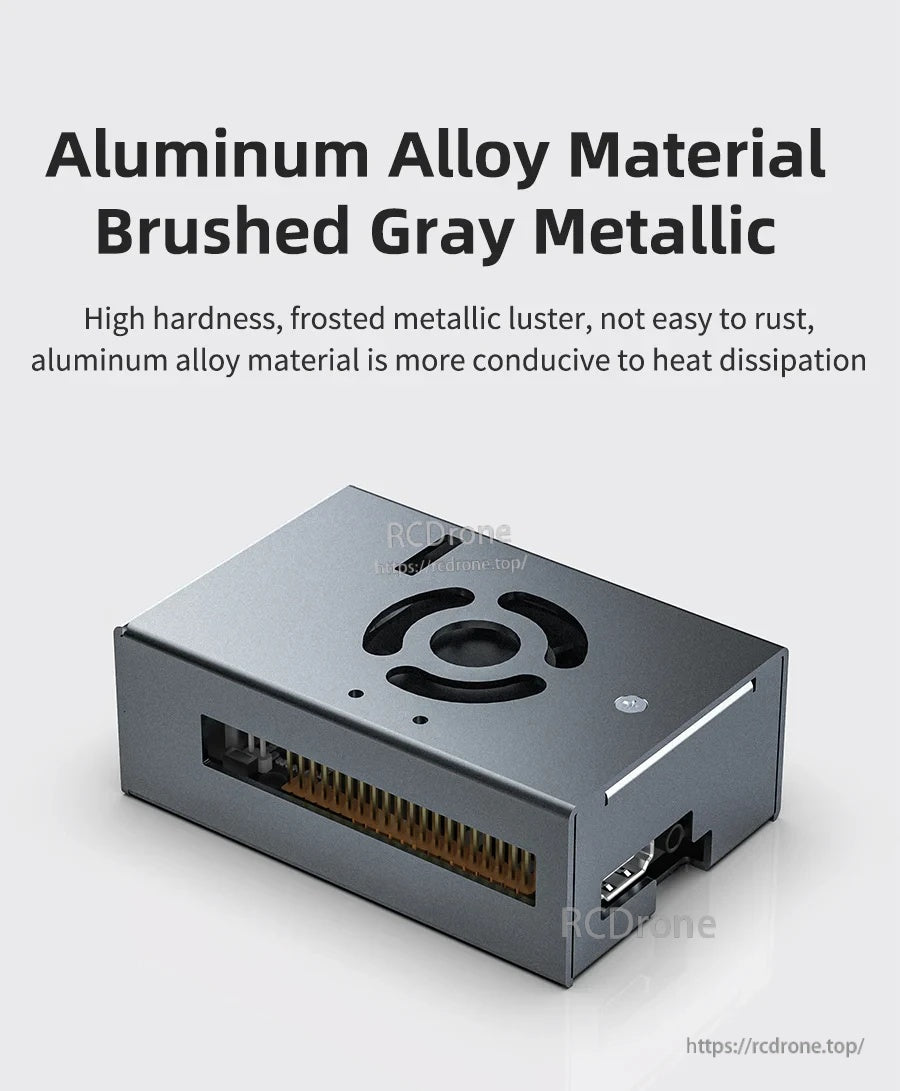

یک محفظه آلومینیومی با دقت مناسب برای D‑Robotics RDK X5، با پوشش خاکستری برسخورده مات و طراحی شده برای خنککنندگی فعال.

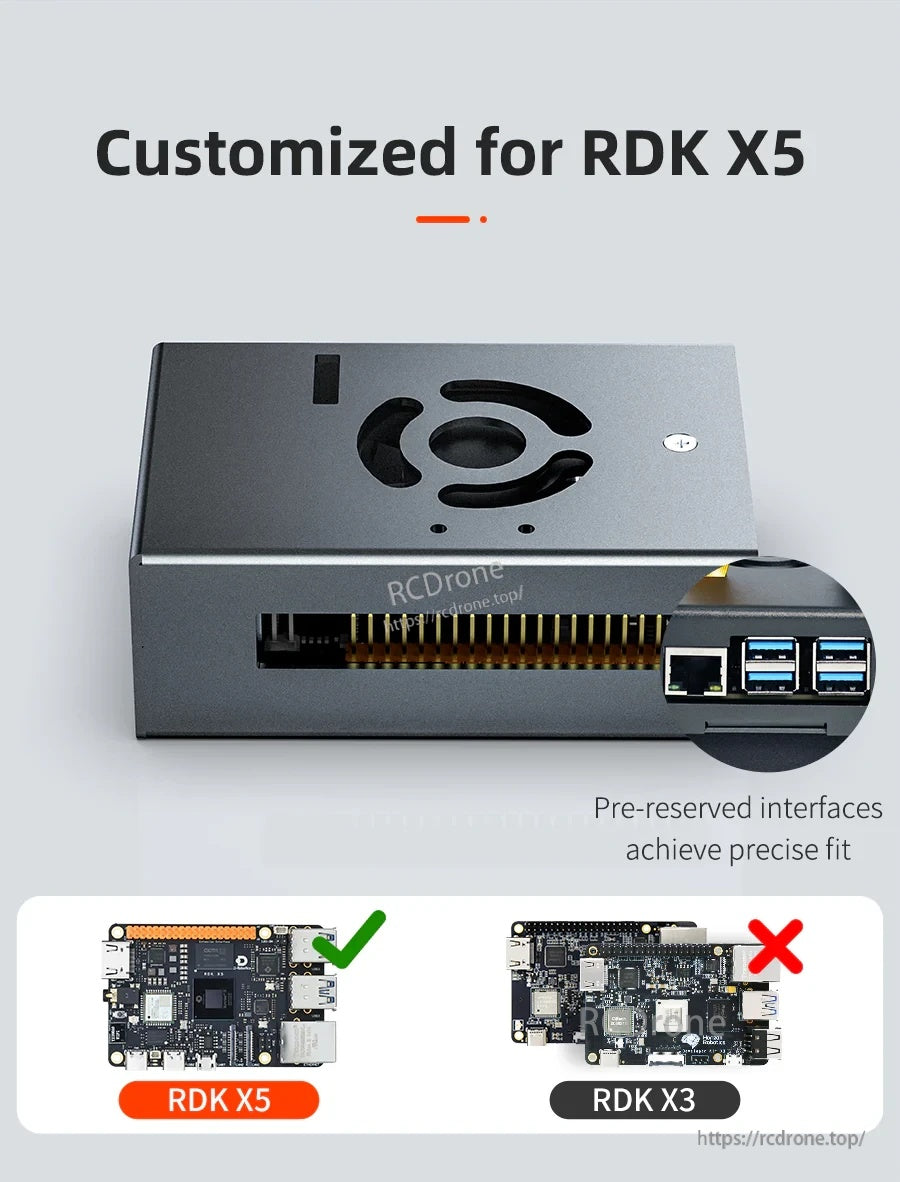

بهطور خاص برای برد توسعه RDK X5 طراحی شده با باز شدنهای رابط از پیش رزرو شده برای تناسب تمیز و دقیق.

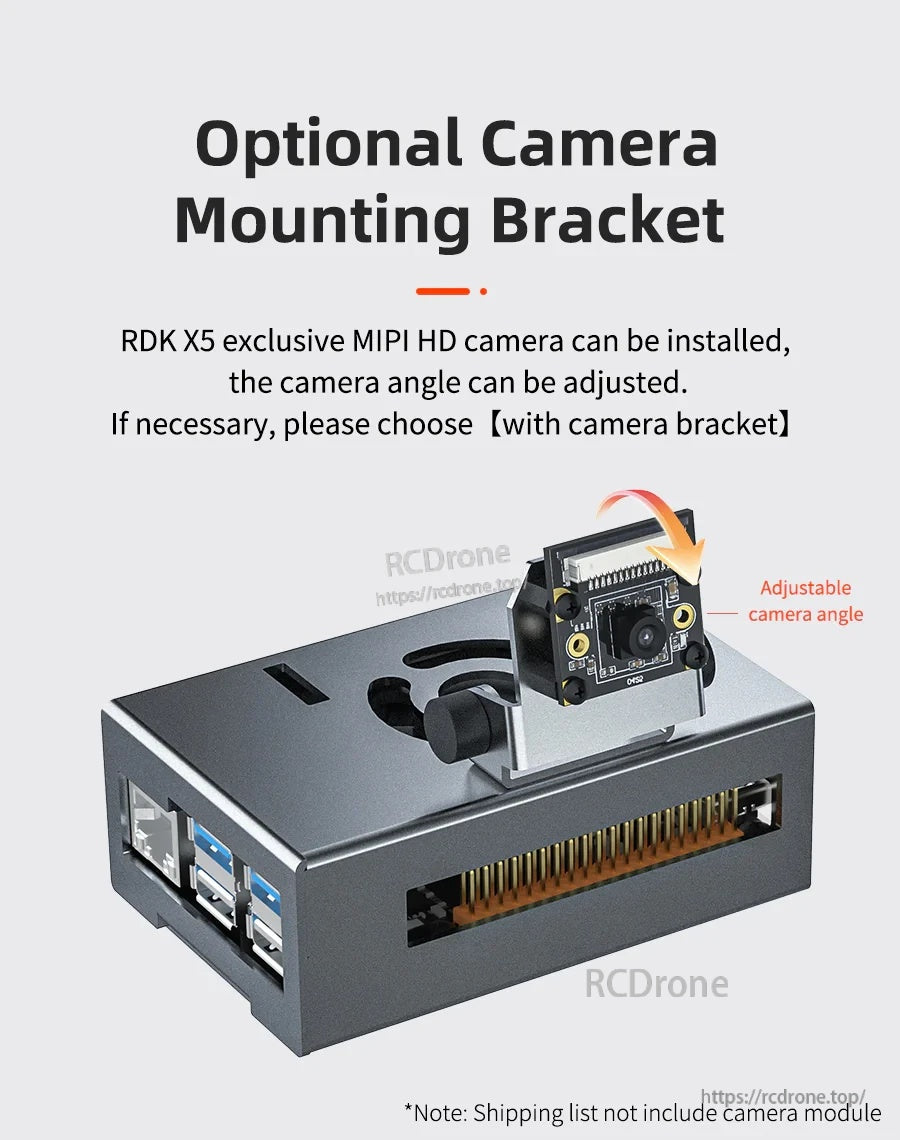

براکت اختیاری را برای نصب دوربین MIPI HD RDK X5 اضافه کنید و زاویه دید را برای پروژههای بینایی تنظیم کنید.
بدنه آلومینیومی آنودایز شده به محافظت از برد کمک میکند و در عین حال انتقال حرارت را در طول زمانهای طولانی بهبود میبخشد.
پنل بالایی توخالی با فن همکاری میکند تا جریان هوا را در حین عملیات با بار بالا حفظ کند.
یک فن خنککننده بزرگ در داخل کیس نصب میشود تا بهطور فعال حرارت را از برد توسعه دور کند.

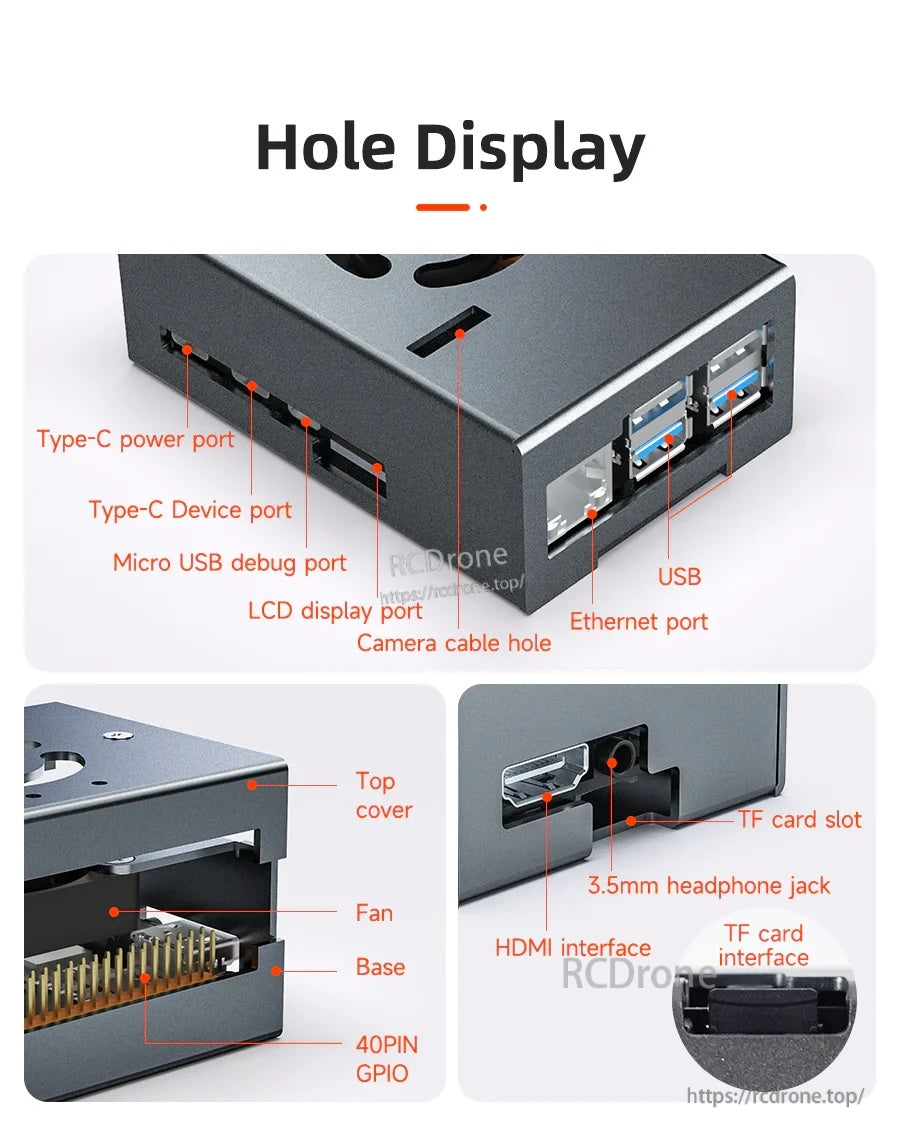

برشها برای دسترسی سریع به پورتهای Type‑C، Micro USB، HDMI، Ethernet، USB، کارت TF، جک صوتی و GPIO با ۴۰ پین در نظر گرفته شدهاند.

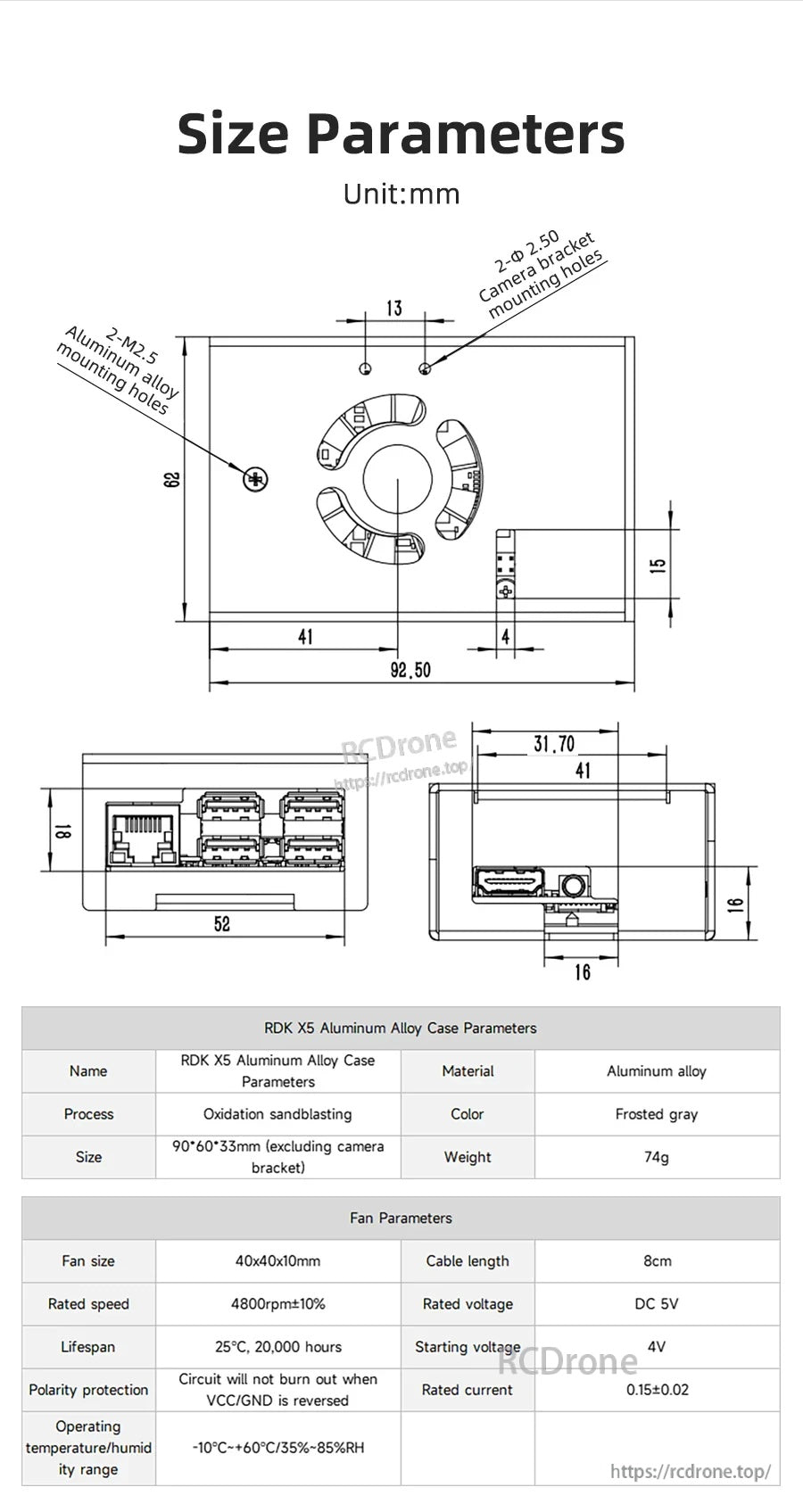

نقشههای مکانیکی ابعاد کلیدی و موقعیتهای سوراخهای نصب را برای ادغام در ساختهای بزرگتر ارائه میدهند.

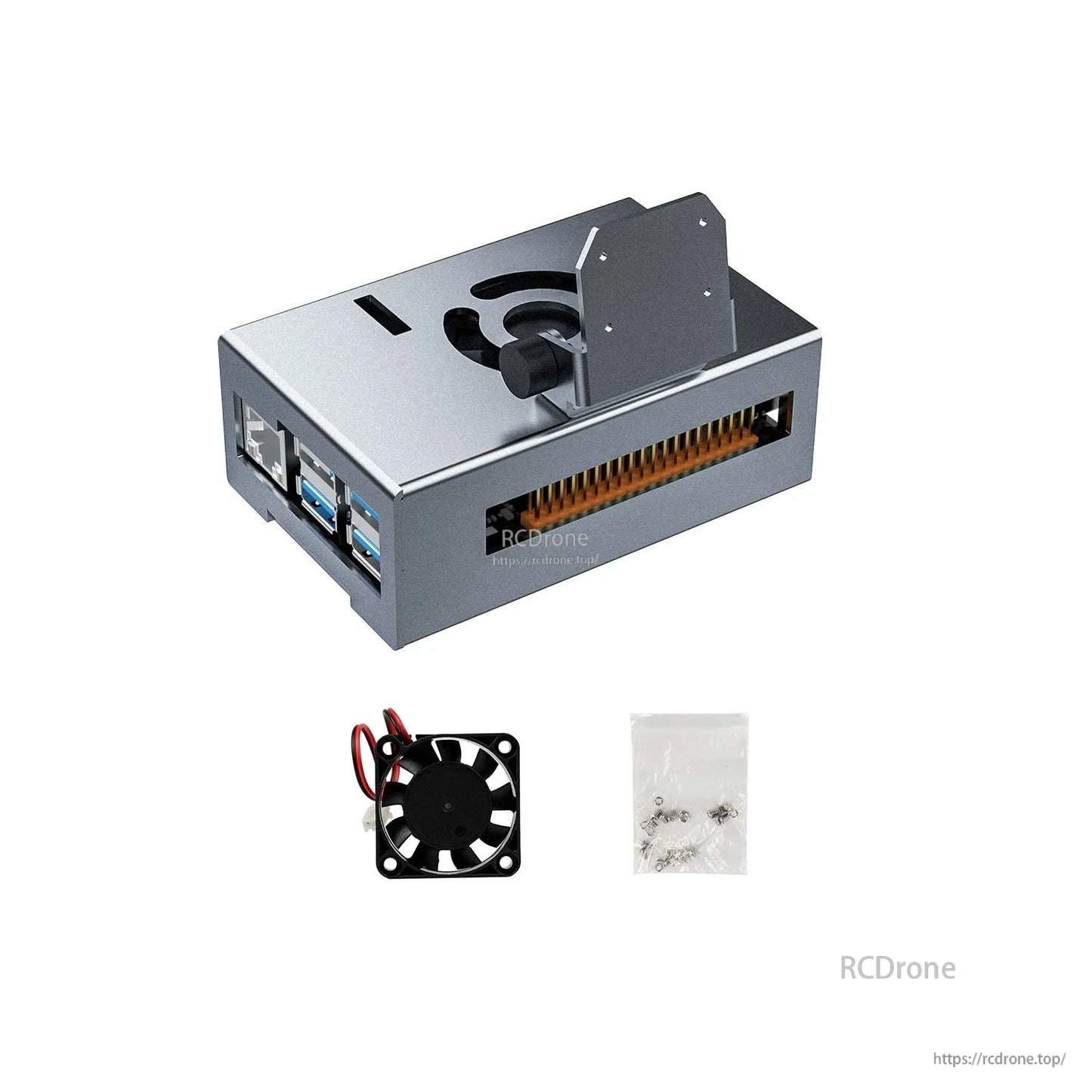

بسته شامل کیس، فن خنککننده و مجموعه پیچ است، با گزینهای که براکت دوربین را اضافه میکند.
