موتور بدون برس داروینFPV Bling 1504 4000KV برای پهپاد FPV، 12N14P، 16 ولت (4S)، وزن 10±0.2 گرم، M2 9x9
موتور بدون برس داروینFPV Bling 1504 4000KV برای پهپاد FPV، 12N14P، 16 ولت (4S)، وزن 10±0.2 گرم، M2 9x9
DarwinFPV
در دسترس بودن پیکاپ بارگیری نشد
Overview
موتور بدون براش DarwinFPV Bling Series Bling 1504 4000KV برای پهپادهای کوچک 2–4 اینچی طراحی شده است و دارای ظاهری الهام گرفته از الماس با پوشش الکتروپلاستیک و ساختار مغناطیسی 12N14P برای ارائه قدرت پایدار و کارآمد میباشد.
ویژگیهای کلیدی
- طراحی الکتروپلاستیک الهام گرفته از الماس برای دید بالا در حین چرخش
- ساختار 12N14P (بهروزرسانی شده از مفهوم طراحی سنتی 9N12P)
- بلبرینگهای NSK، آهنرباهای N52H و سیمپیچهای مسی مقاوم در برابر دمای بالا تا 220 درجه سانتیگراد

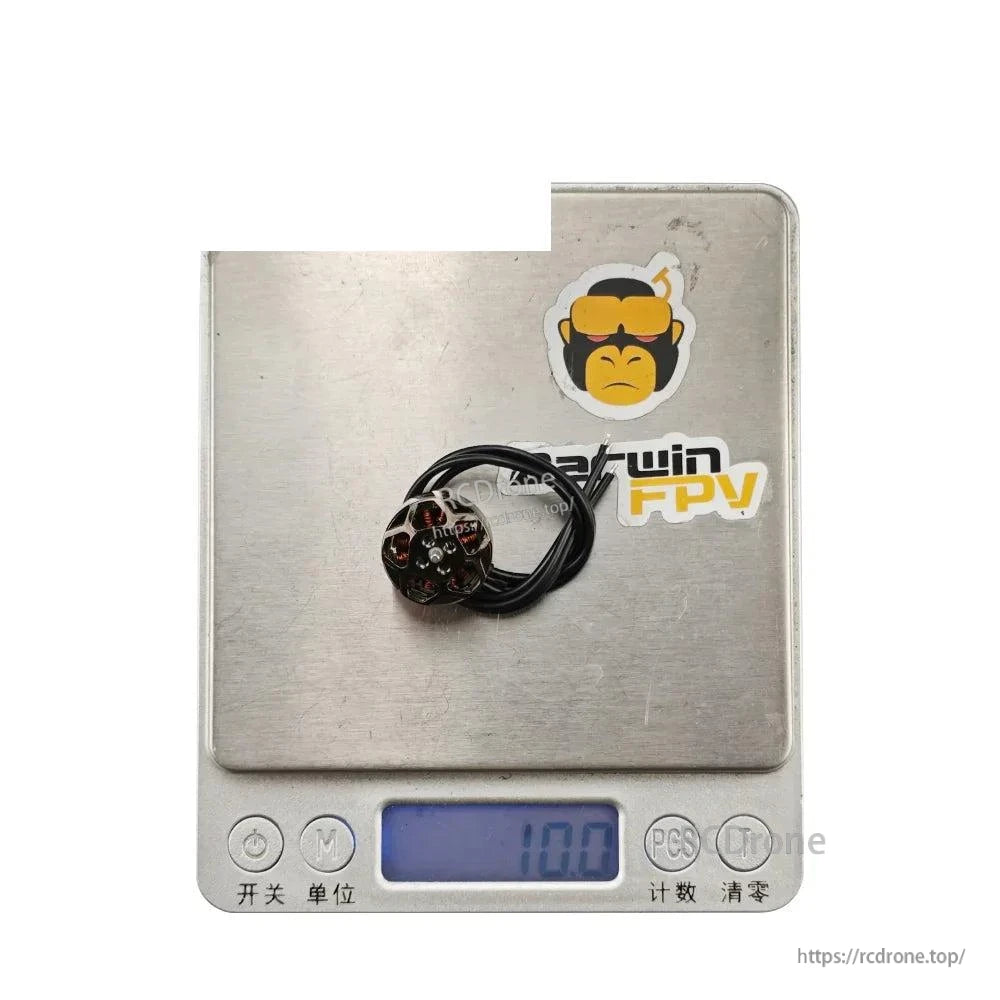

- ساخت سبک: 10±0.2 گرم (شامل سیمها)
- الگوی نصب: 9x9 میلیمتر (M2)
مشخصات
| نسخه | Bling 1504 4000KV |
| KV | 4000KV |
| ابعاد استاتور | Φ15×4 میلیمتر |
| ولتاژ نامی | 16V (4S LiPo) |
| جریان بیبار | 0.۸A |
| حداکثر جریان | ۱۴.۵A |
| حداکثر توان | ۲۳۲W |
| چارچوب | ۱۲N14P |
| محور پروانه | Φ1.5×3.5 mm |
| مقاومت بین فاز | ۲۴۳ mΩ |
| مشخصات بلبرینگ | Φ2×Φ5×2.5 mm |
| روتور | تقسیم شده |
| مغناطیس | N52H |
| پیچش | پیچش مسی تک رشتهای |
| اندازه سیم رابط | ۲۸AWGx۱۵۰ mm |
| سوراخهای نصب | ۹x۹ mm (M2) |
| ابعاد | Φ۱۸.۲۵×۱۹ mm |
| وزن (شامل سیمها) | ۱۰±۰.۲ g |
| مدلهای قابل استفاده | ۳–۳.کوادکوپترهای FPV 5 اینچی؛ کوادکوپترهای FPV CineWhoop 2–5 اینچی؛ کوادکوپترهای FPV با برد طولانی 4 اینچی |

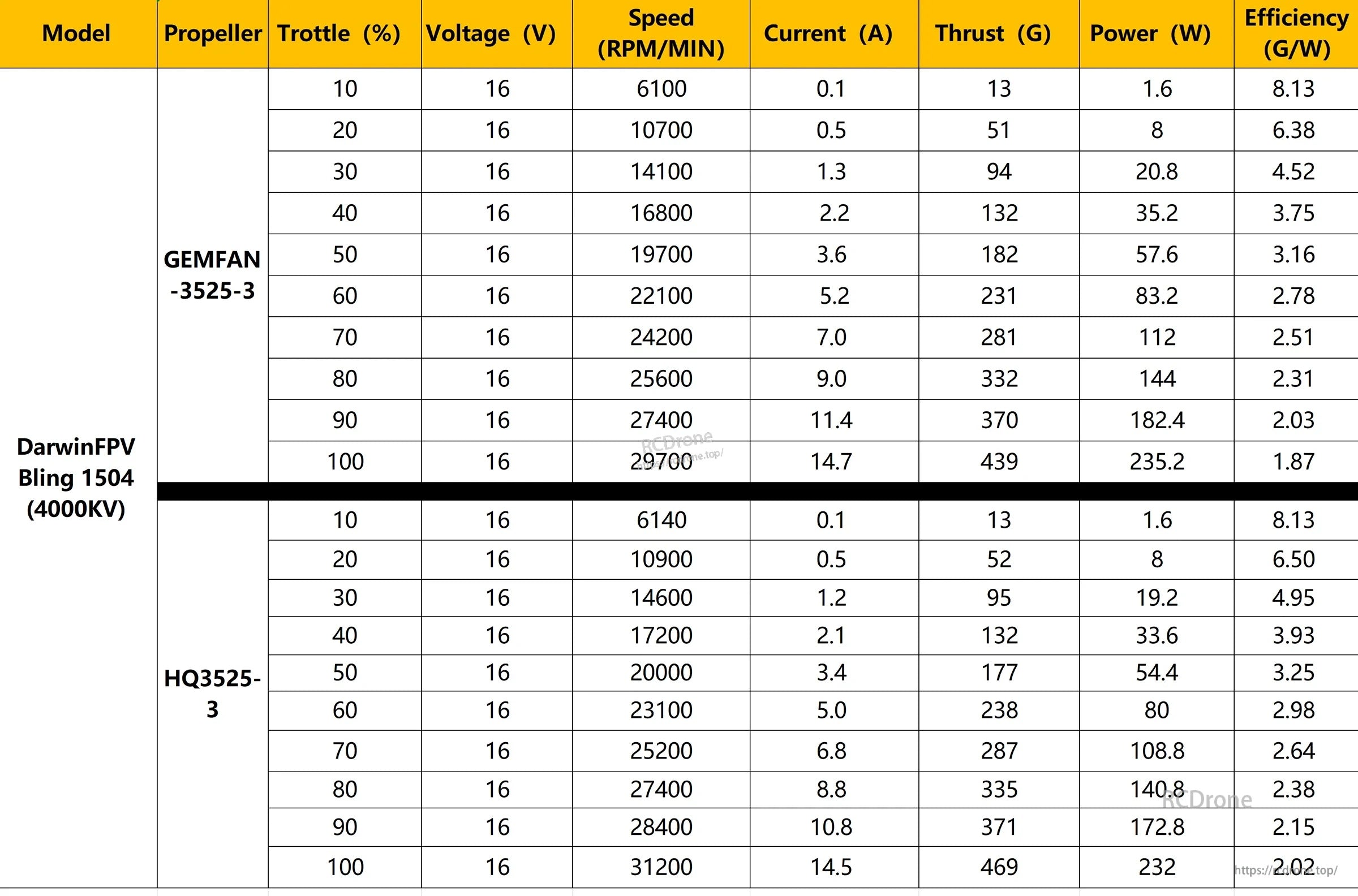

دادههای تست نیروی رانش (16V)
پروپیلر: GEMFAN-3525-3
| گاز (%) | ولتاژ (V) | سرعت (RPM) | جریان (A) | نیروی رانش (g) | توان (W) | بازدهی (g/W) |
| 10 | 16 | 6100 | 0.1 | 13 | 1.6 | 8.13 |
| 20 | 16 | 10700 | 0.5 | 51 | 8 | 6.38 |
| 30 | 16 | 14100 | 1.3 | 94 | 20.8 | 4.52 |
| 40 | 16 | 16800 | 2.2 | 132 | 35.2 | 3.75 |
| 50 | 16 | 19700 | 3.6 | 182 | 57.6 | 3.16 |
| 60 | 16 | 22100 | 5.2 | 231 | 83.2 | 2.78 |
| 70 | 16 | 24200 | 7.0 | 281 | 112 | 2.51 |
| 80 | 16 | 25600 | 9.0 | 332 | 144 | 2.31 |
| 90 | 16 | 27400 | 11.4 | 370 | 182.4 | 2.03 |
| 100 | 16 | 29700 | 14.7 | 439 | 235.2 | 1.87 |
پروانه: HQ3525-3
| گاز (%) | ولتاژ (V) | سرعت (RPM) | جریان (A) | نیرو (g) | توان (W) | بازدهی (g/W) |
| 10 | 16 | 6140 | 0.1 | 13 | 1.6 | 8.13 |
| 20 | 16 | 10900 | 0.5 | 52 | 8 | 6.50 |
| 30 | 16 | 14600 | 1.2 | 95 | 19.2 | 4.95 |
| 40 | 16 | 17200 | 2.1 | 132 | 33.6 | 3.93 |
| 50 | 16 | 20000 | 3.4 | 177 | 54.4 | 3. | 25
| 60 | 16 | 23100 | 5.0 | 238 | 80 | 2.98 |
| 70 | 16 | 25200 | 6.8 | 287 | 108.8 | 2.64 |
| 80 | 16 | 27400 | 8.8 | 335 | 140.8 | 2.38 |
| 90 | 16 | 28400 | 10.8 | 371 | 172.8 | 2.15 |
| 100 | 16 | 31200 | 14.5 | 469 | 232 | 2.02 |
موارد موجود
- موتور بلینگ 1504 4000KV
- پیچ سر گرد مشکی M2*5 (x5)
- برچسب (x2)
کاربردها
- 3–3. پهپادهای FPV فری استایل ۵ اینچی
- پهپادهای FPV CineWhoop ۲–۵ اینچی پهپادهای FPV با برد طولانی ۴ اینچی
برای سوالات مربوط به سازگاری (پروپها، ESC/فضای اضافی جریان، یا توصیههای ساخت)، با support@rcdrone.top orتماس بگیرید https://rcdrone.top/.
جزئیات

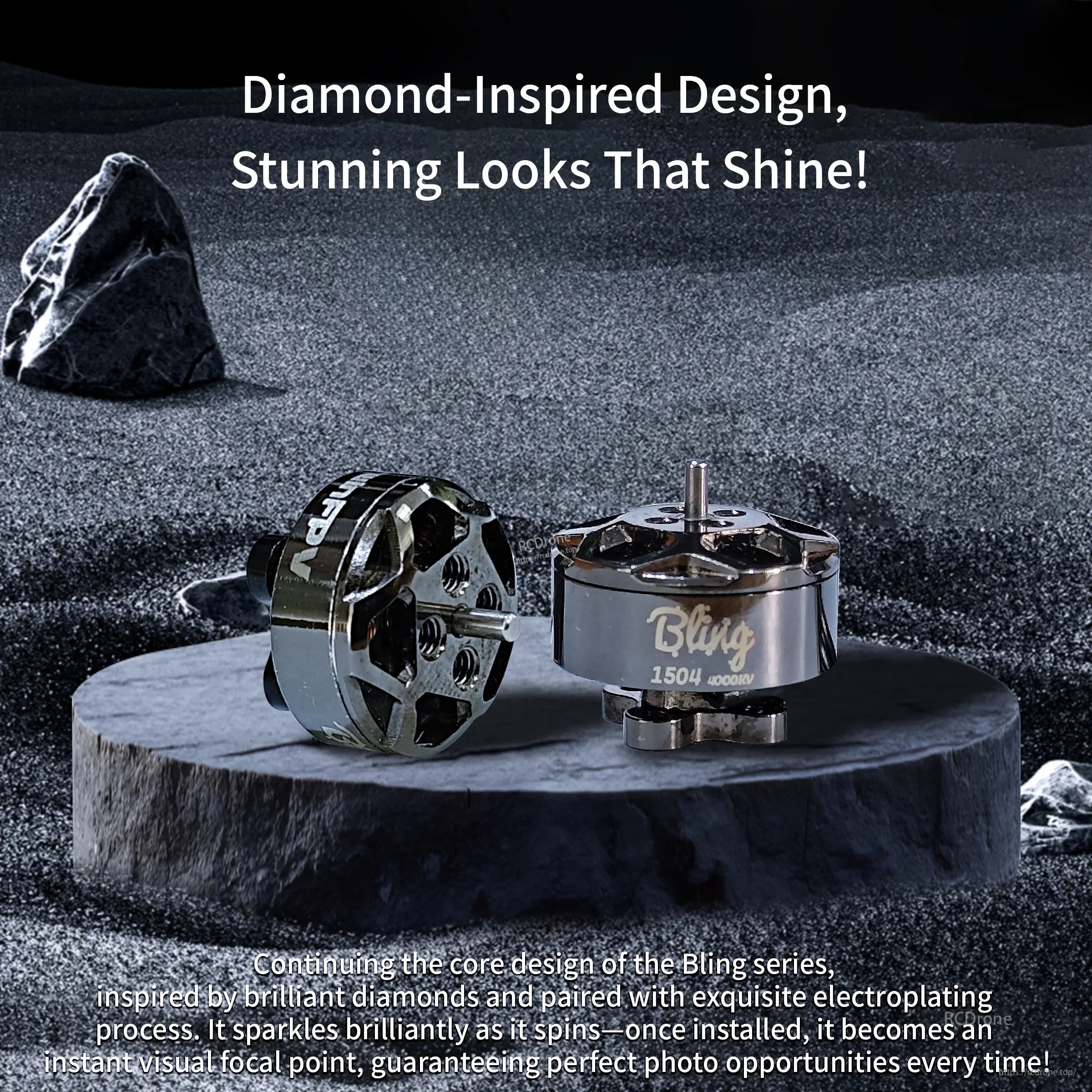

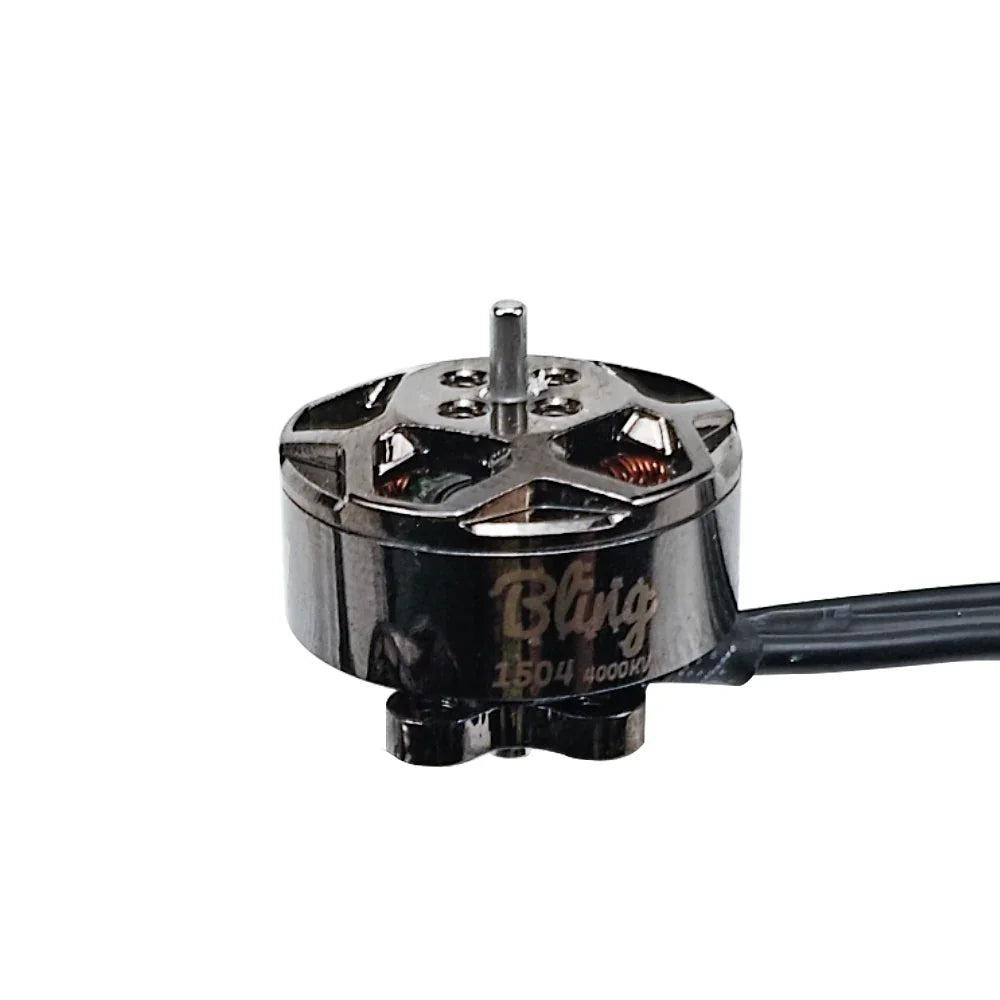

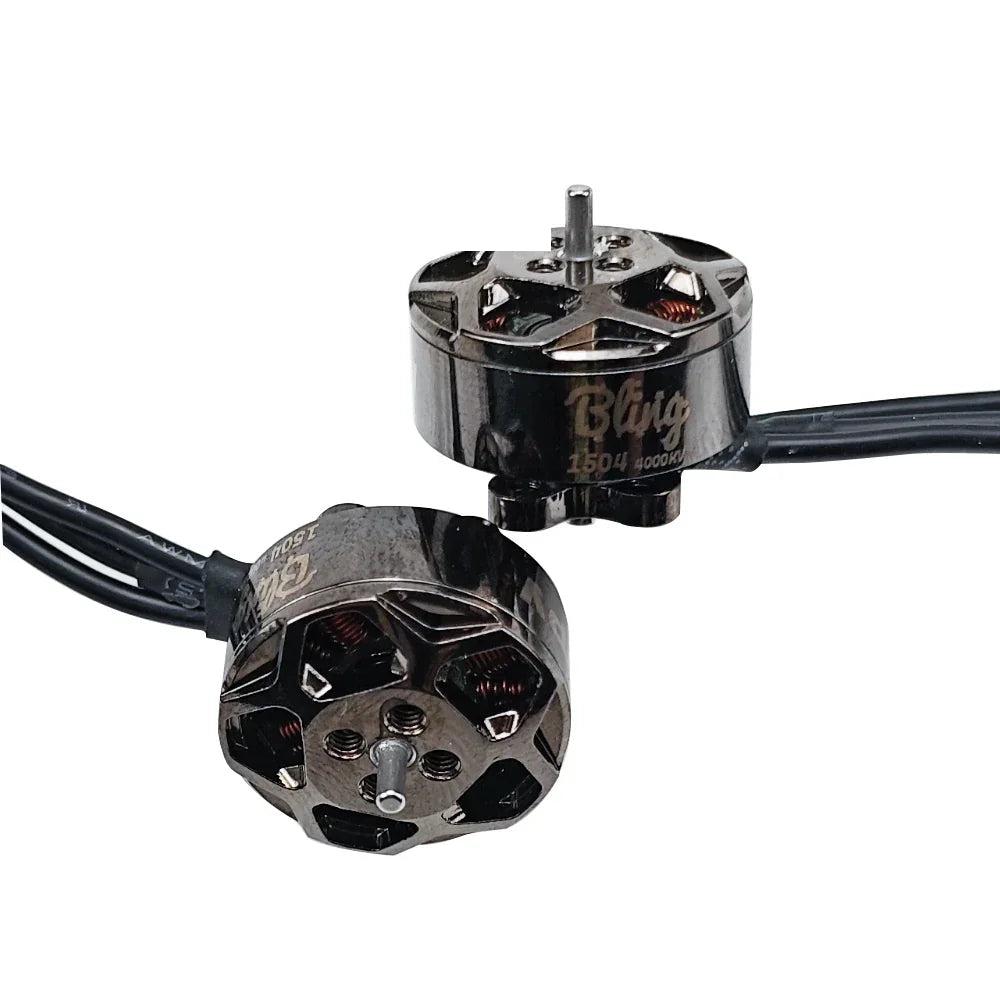

پوشش الکتروپلاستیک الهام گرفته از الماس، دید برجستهای را اضافه میکند در حالی که Bling 1504 را برای ساختهای کوچک FPV سبک نگه میدارد.
ساخته شده برای ارائه عملکرد و دوام قوی بدون برچسب قیمت بالا.

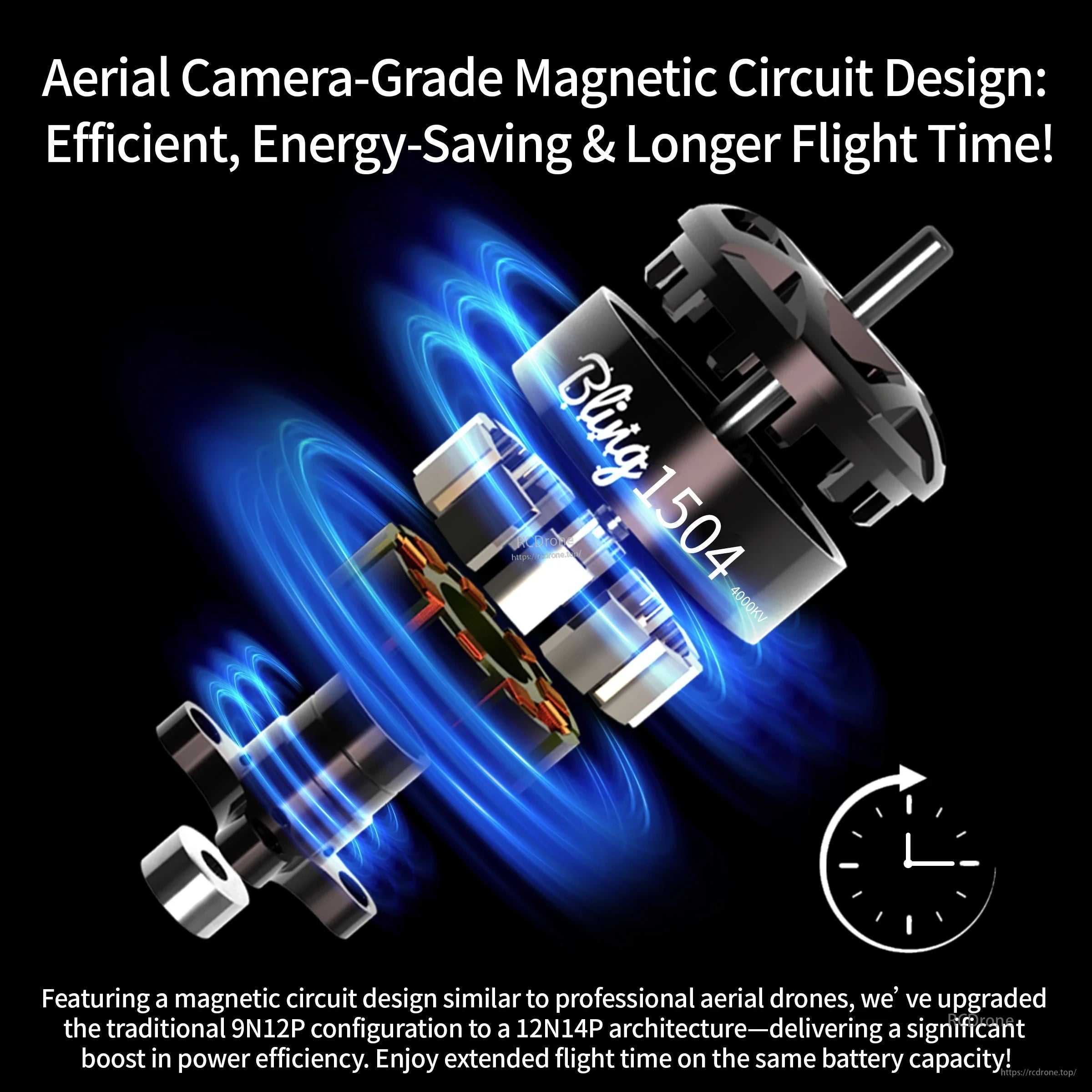

ساختار مغناطیسی ۱۲N14P بهروز شده برای تحویل قدرت کارآمد و پایدار در پهپادهای ۲–۴ اینچی تنظیم شده است.

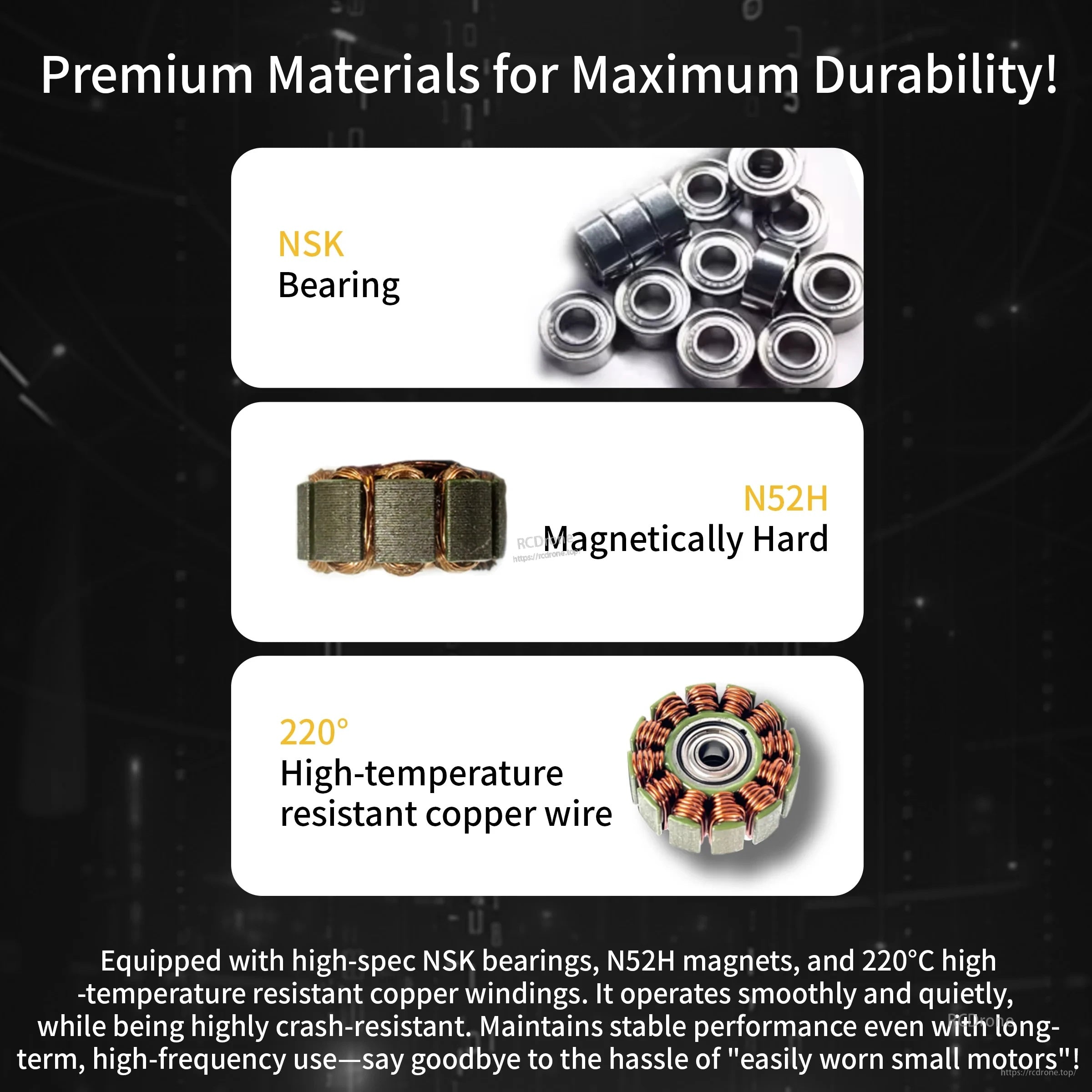

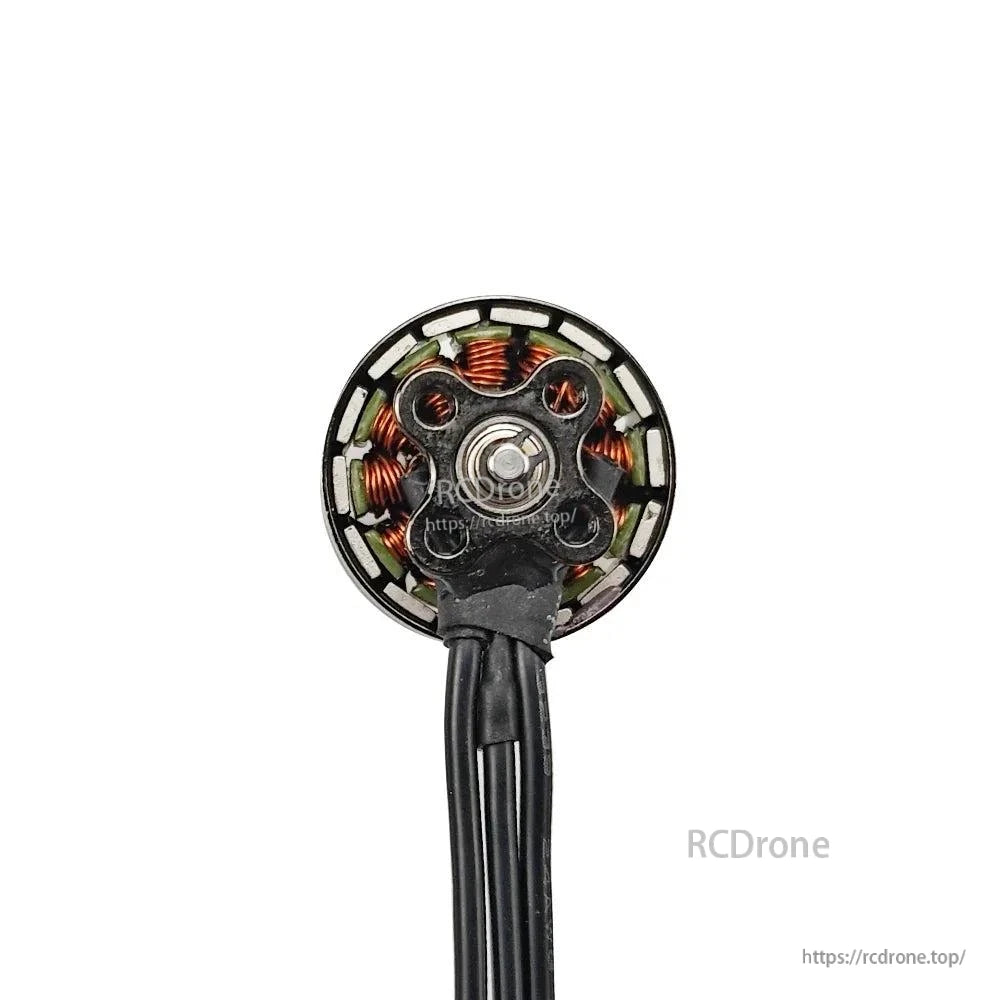

بلبرینگهای NSK، آهنرباهای N52H و سیمپیچهای مسی با دمای بالا از عملکرد روان و قابلیت اطمینان بلندمدت پشتیبانی میکنند.

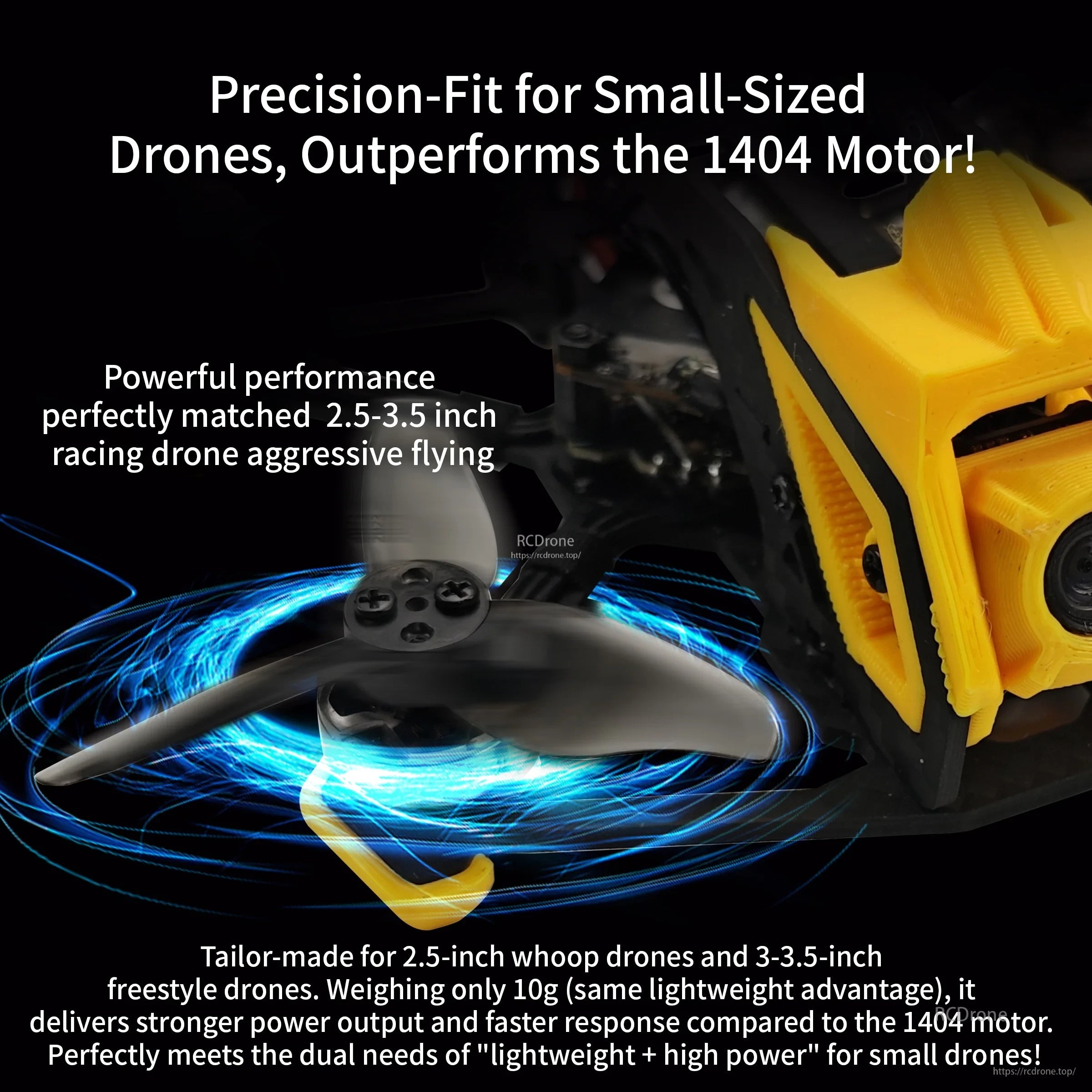

اندازه استاتور ۱۵۰۴ جمع و جور به حفظ پاسخگویی و چابکی ساختهای میکرو فری استایل و CineWhoop کمک میکند.

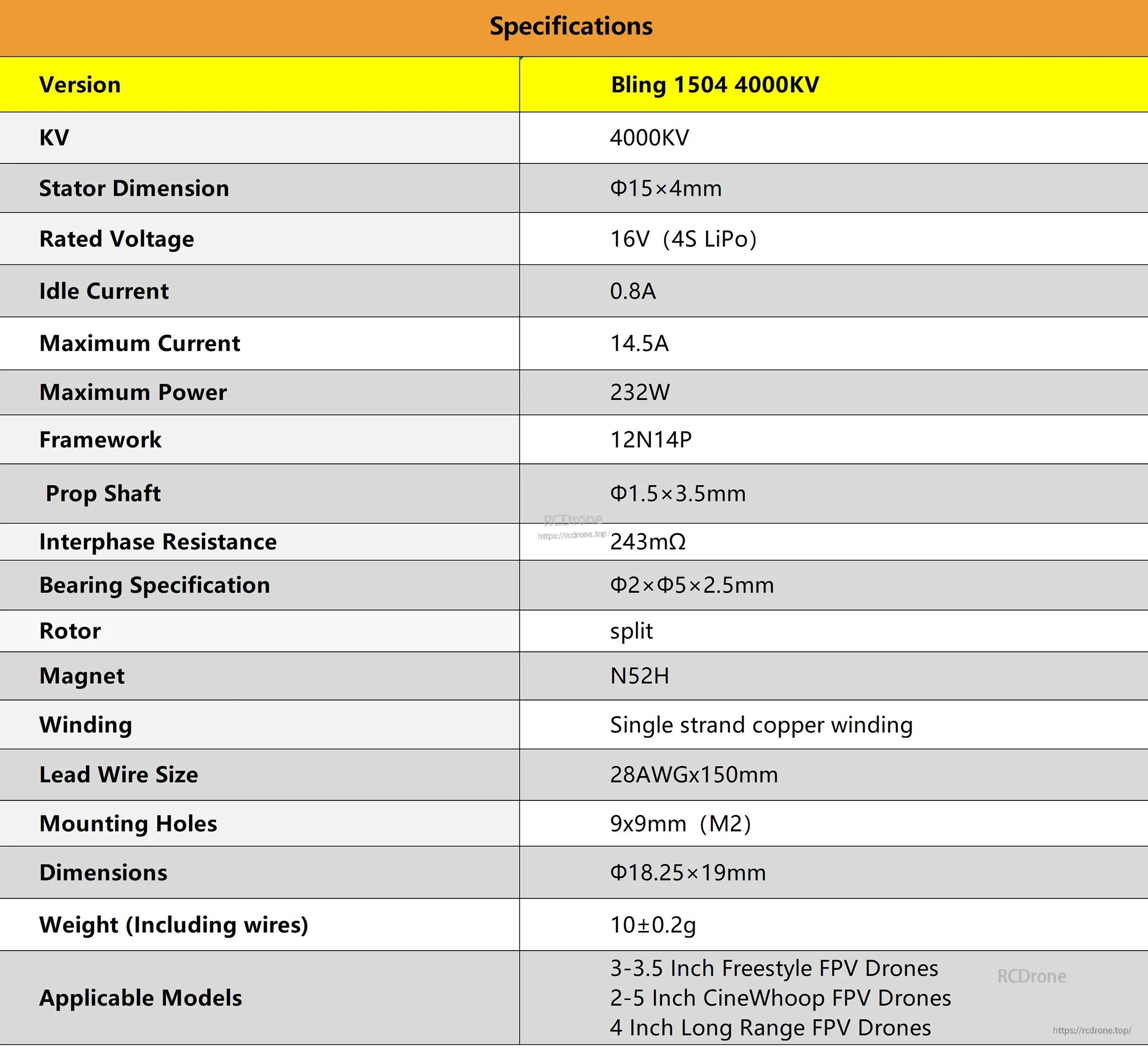

مشخصات کلیدی در یک نگاه برای تطابق پروپها، فریمها و فضای اضافی جریان ESC.
دادههای مرجع نیروی پیشرانه در 16 ولت (4S) به مقایسه گزینههای پروپ و جریان مورد انتظار کمک میکند.

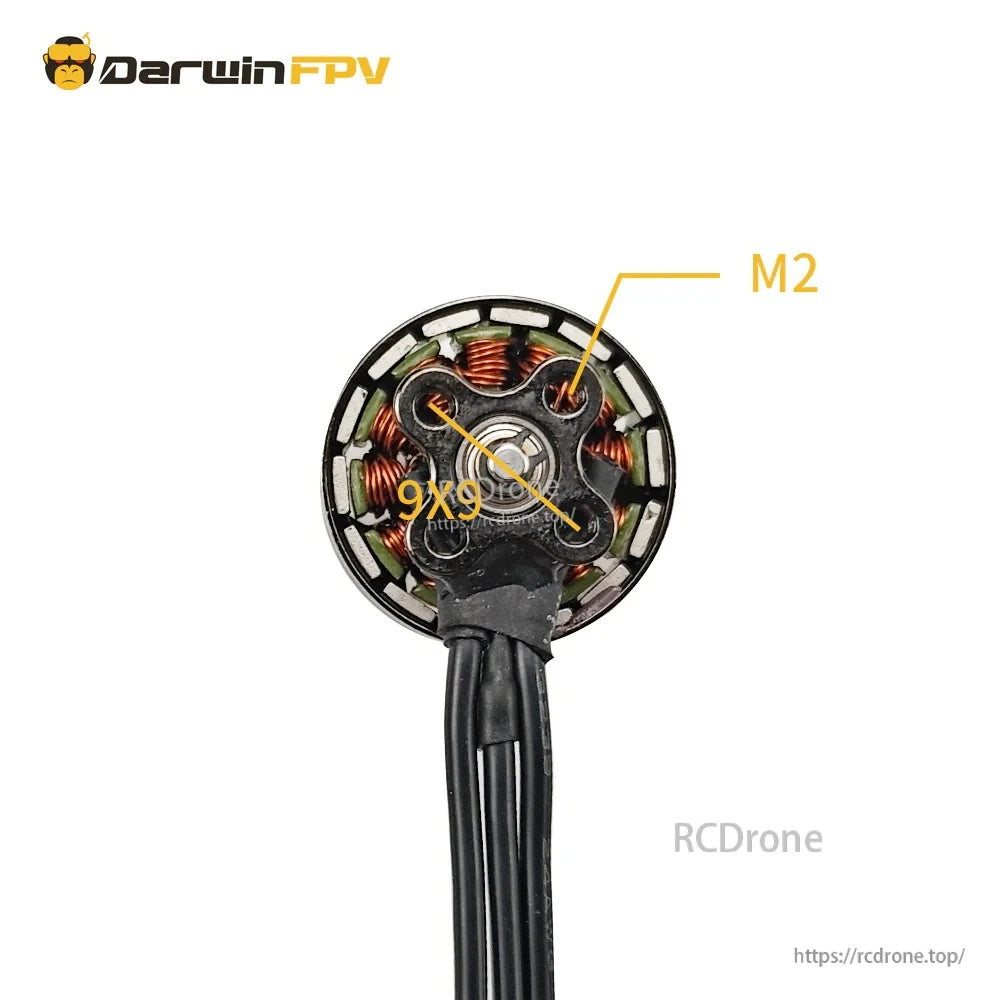

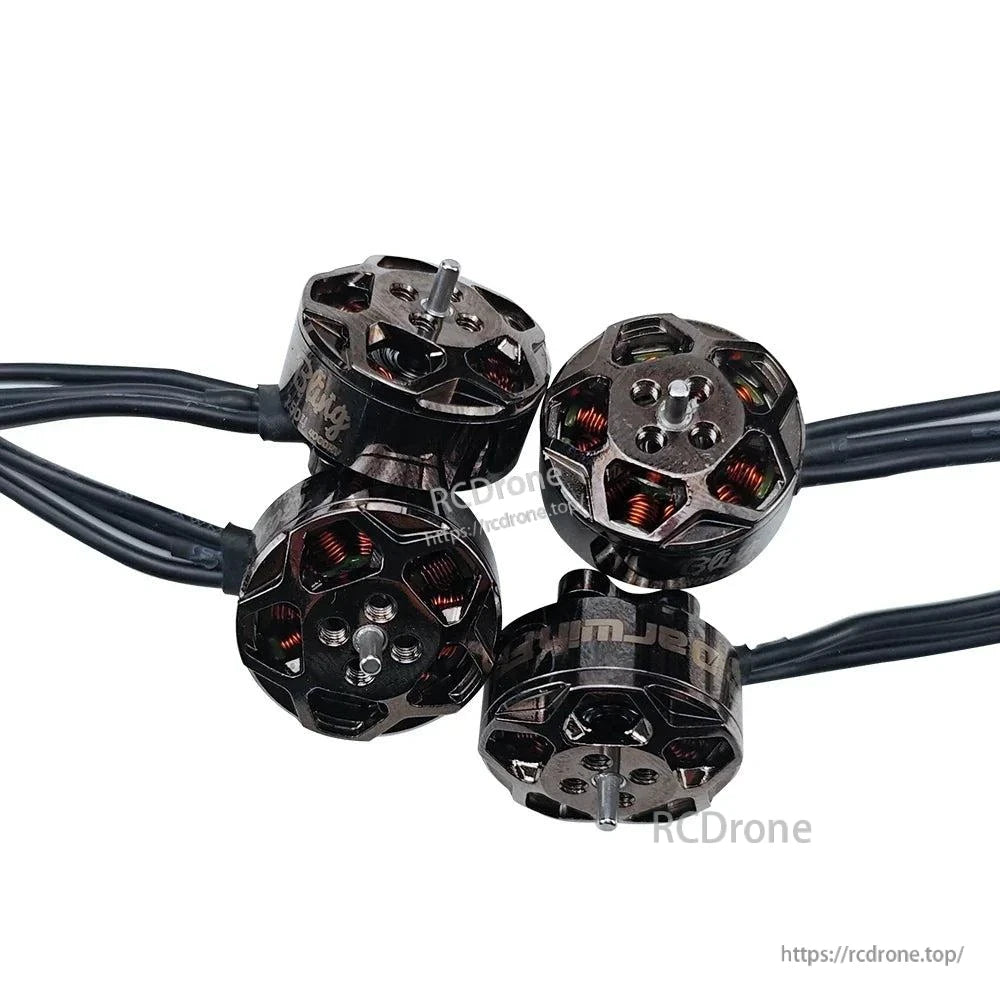

الگوی نصب استاندارد 9×9 میلیمتر M2 با بسیاری از فریمهای میکرو محبوب سازگار است.

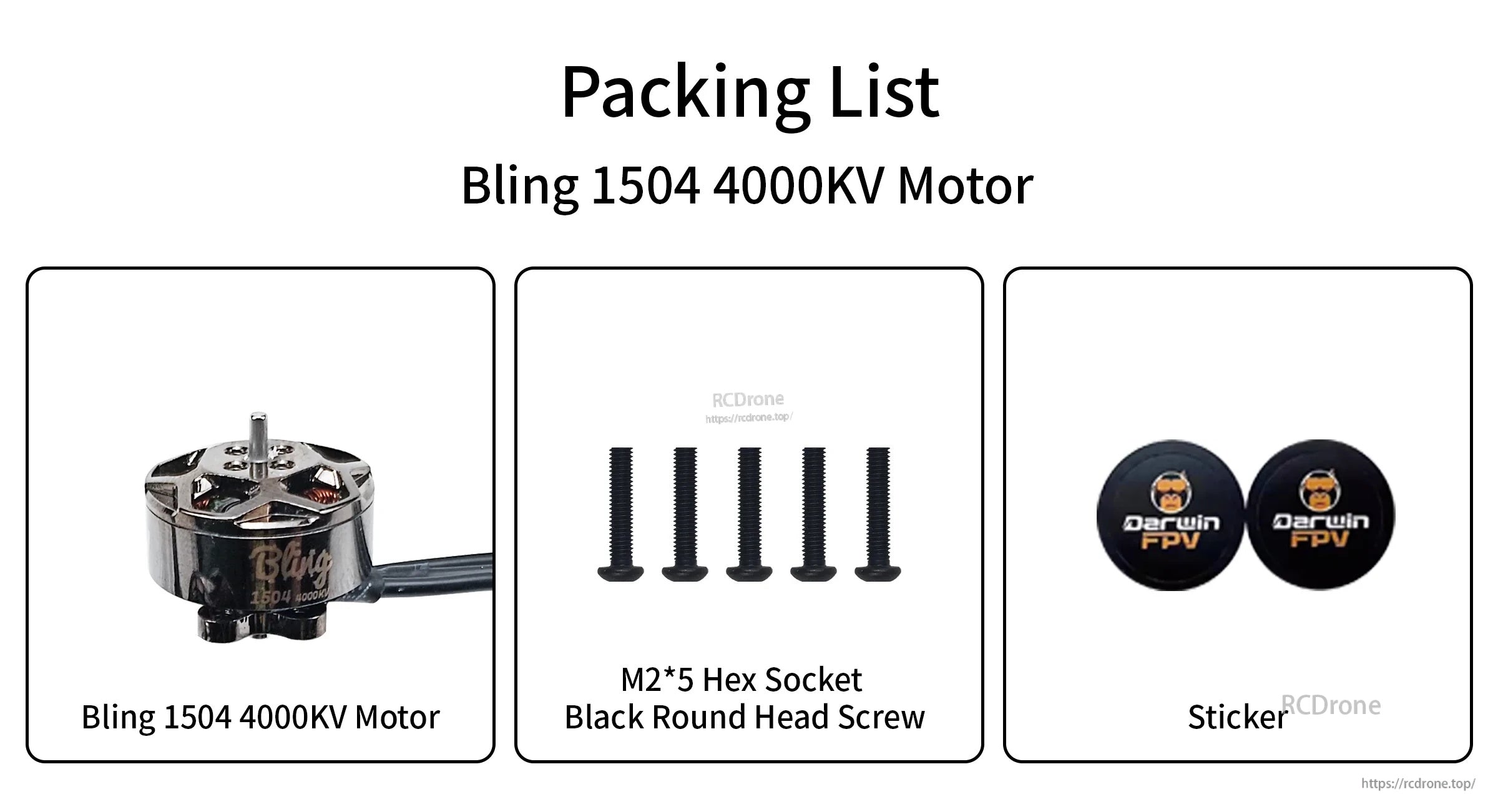

همه چیز برای نصب شامل میشود: موتور، پیچهای M2×5 و برچسبها.
