کیت آماده پرواز DarwinFPV CineApe20 - کنترل TX8 ELRS، GPS، موتور Bling 1103-8000KV، عینک EV800DM/DJI N3
کیت آماده پرواز DarwinFPV CineApe20 - کنترل TX8 ELRS، GPS، موتور Bling 1103-8000KV، عینک EV800DM/DJI N3
DarwinFPV
در دسترس بودن پیکاپ بارگیری نشد
بررسی
داروینFPV CineApe20 یک کیت پهپاد FPV RTF است که برای مبتدیان FPV طراحی شده است و میخواهند یک کوادکوپتر سبک سینهوپ با اندازه جمع و جور و مقاوم برای فیلمبرداری پایدار در داخل و پرواز در خارج داشته باشند. بدنه به اندازه کف دست از مواد TPU استفاده میکند تا لرزشهای با فرکانس پایین را بدون توپهای جذب شوک فیلتر کند و به کاهش اثر شاتر چرخشی (“اثر ژلهای”) کمک کند، در حالی که مقاومت در برابر تصادف را نیز بهبود میبخشد. این سری مجهز به ماژول GPS نصب شده در جلو است تا به کاهش تداخل آنتن کمک کند و پهپاد از طراحی ماژولار پلاگ اند پلی برای نگهداری و تعویض قطعات آسانتر استفاده میکند.
ویژگیهای کلیدی
- طراحی به اندازه کف دست برای پرواز قابل حمل در داخل و خارج.
- مواد TPU: لرزشهای با فرکانس پایین را بدون توپهای جذب شوک فیلتر میکند و به محافظت از واحد هوایی در تصادفات کمک میکند.
- طراحی بدنه یکپارچه و بسته با خطوط بدنه صاف برای کاهش ورود زباله و بهبود دوام.
- ماژول GPS بهروز شده؛ قرارگیری GPS در جلو کمک میکند تا از تداخل آنتن دور بمانید.
- موتور سری Bling 1103 از باتریهای 2-3S پشتیبانی میکند؛ زمان پرواز مشخص شده 5.5 دقیقه و نسبت نیروی به وزن 6:1.
- طراحی ماژولار با قابلیت اتصال و جداسازی کامل: دوربین، VTX و موتورها به صورت Plug-and-Play هستند.
- سوراخهای نصب صفحه بالایی: 20 x 20 و 25.5 x 25.5 برای سازگاری گسترده با سیستمهای ویدیویی (VTX آنالوگ، O3، RunCam Link، Walksnail، OpenIPC، DJI O4).
- فرستنده ELRS TX8: ماژول RF ELRS 2.4G 100mW داخلی، پشتیبانی از شبیهساز و محدوده کنترل مشخص شده بیش از 2KM.
- گزینههای عینک: نسخه آنالوگ با عینکهای EV800DM 5.8G 3 اینچی؛ نسخه HD با عینکهای DJI N3.
مشخصات
مشخصات پهپاد
| مورد | CineApe20 آنالوگ RTF | CineApe20 بدون O4 RTF | CineApe20 O4 RTF |
|---|---|---|---|
| پهپاد | CineApe20 آنالوگ | CineApe20 بدون O4 RTF | CineApe20 O4 |
| ویدئو | غیر موجود | غیر موجود | 4K/120 |
| دوربین | Caddx Ant | غیر موجود | واحد هوایی DJI O4 |
| VTX | DarwinFPV 25/200/400/600mW VTX | غیر موجود | واحد هوایی DJI O4 |
| دورترین فاصله پرواز (در محیط بدون تداخل) | 1.5KM | / | 10KM |
| حداکثر سرعت پرواز افقی | 45km/h | ||
| AIO | DarwinFPV F411 15A ELRS AIO | ||
| گیرنده | SPI ELRS 2.4G روی برد | ||
| GPS | M10 Mini GPS | ||
| موتور | DarwinFPV Bling 1103-8000KV | ||
| پروانه | 2023-3 خاکستری شفاف | ||
| نوع فریم | Ture-X | ||
| فاصله محور چرخ | 90mm | ||
| ضخامت بازو | 2mm | ||
| عمر باتری | 5.5 دقیقه (با باتری 3s 500mAh 100C) | ||
فرستنده TX8 ELRS
| دامنه فرکانس | 2.4GHz ISM |
| ماژول انتقال | ExpressLRS(ELRS SX1280) |
| فاصله | >=2KM |
| جوی استیک | جوی استیک پتانسیومتر با دقت بالا و انحراف دمای پایین |
| کانال | 8 کانال (4 جوی استیک + 4 سوئیچ) |
| رابط آنتن | SMA |
| ولتاژ عملیاتی | 3.5-4.2V DC |
| شارژ کردن | USB TYPE-C 5V/1.2A |
| عمر باتری | 6 ساعت |
| باتری | 18650-2600mAh |
| روش ارتقاء فریمور فرستنده | پشتیبانی از ارتقاء آنلاین USB |
| روش ارتقاء فریمور ماژول TX | پشتیبانی از ارتقاء بیسیم WIFI |
| نسخه فریمور ELRS | نسخه عمومی ESP8285 دوطرفه 2.4GHz RX به عنوان TX 3.5.3_UART |
عینک FPV 5.8GHZ 40CH Mini 3 اینچ
| محصول | نسخه آنالوگ | نسخه O4 RTF |
|---|---|---|
| اندازه صفحه نمایش | 3 اینچ | 3.5inch |
| وضوح صفحه نمایش | 480x320 | 1920 x 1080 |
| نسبت ابعاد | 16:9 | 16:9 یا 4:3 |
| زاویه دید | 6 ساعت | 54° |
| ساعات کارکرد | 2.5 ساعت | 2.7 ساعت |
| فرمت ویدئو | NTSC/PAL (قابل تنظیم) | MOV |
شارژر DarwinFPV M3
| ولتاژ ورودی | DC 4.5V-5.5V (USB) |
| حداکثر جریان شارژ | 500mA حداکثر |
| حداکثر توان شارژ | 8W حداکثر |
| جریان متعادل | 100mA حداکثر |
| ولتاژ توقف شارژ | 4.2V±0.02V |
| نوع باتری | 3S/11.1V لیتیوم-یون / لیتیوم-پلیمر باتری |
| حالت نمایش | LED |
| اندازه شارژر | 77x25x9mm |
| وزن شارژر | 17.6g |
باتری 3S 500mAh 11.4V 100C
| نوع باتری | لیتیوم-پلیمر |
| ظرفیت | 500mAh |
| ولتاژ | 11.4V |
| مونتاژ | 3S1P |
| وزن خالص | 40 گرم |
| نرخ تخلیه | 100C |
| نرخ شارژ | 1C تا 5C |
| کانکتور شارژ | XT30 |
موارد موجود
CineApe20 بدون O4 RTF
- CineApe20 بدون O4 BNF
- شارژر متعادل باتری M3
- فرستنده TX8 ELRS
- 3s 500mAh 11.4V 100C (2 باتری)
- کارت راهنما
- برچسب لوگو 120*120mm

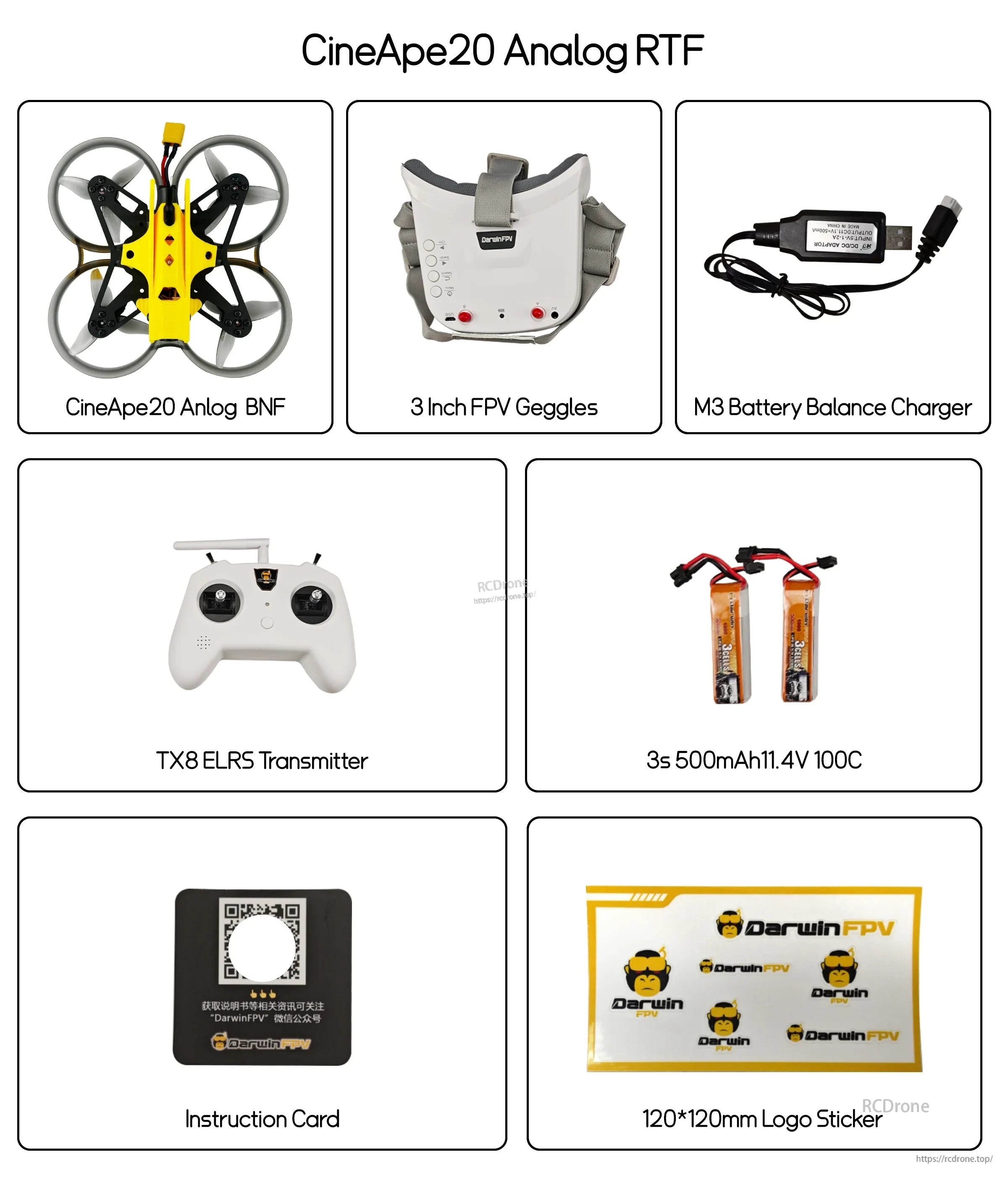

CineApe20 آنالوگ RTF
- CineApe20 آنالوگ BNF
- عینک FPV 3 اینچی
- شارژر متعادل باتری M3
- فرستنده TX8 ELRS
- 3s 500mAh 11.۴V ۱۰۰C (۲ باتری)
- کارت راهنما
- برچسب لوگو ۱۲۰*۱۲۰ میلیمتر

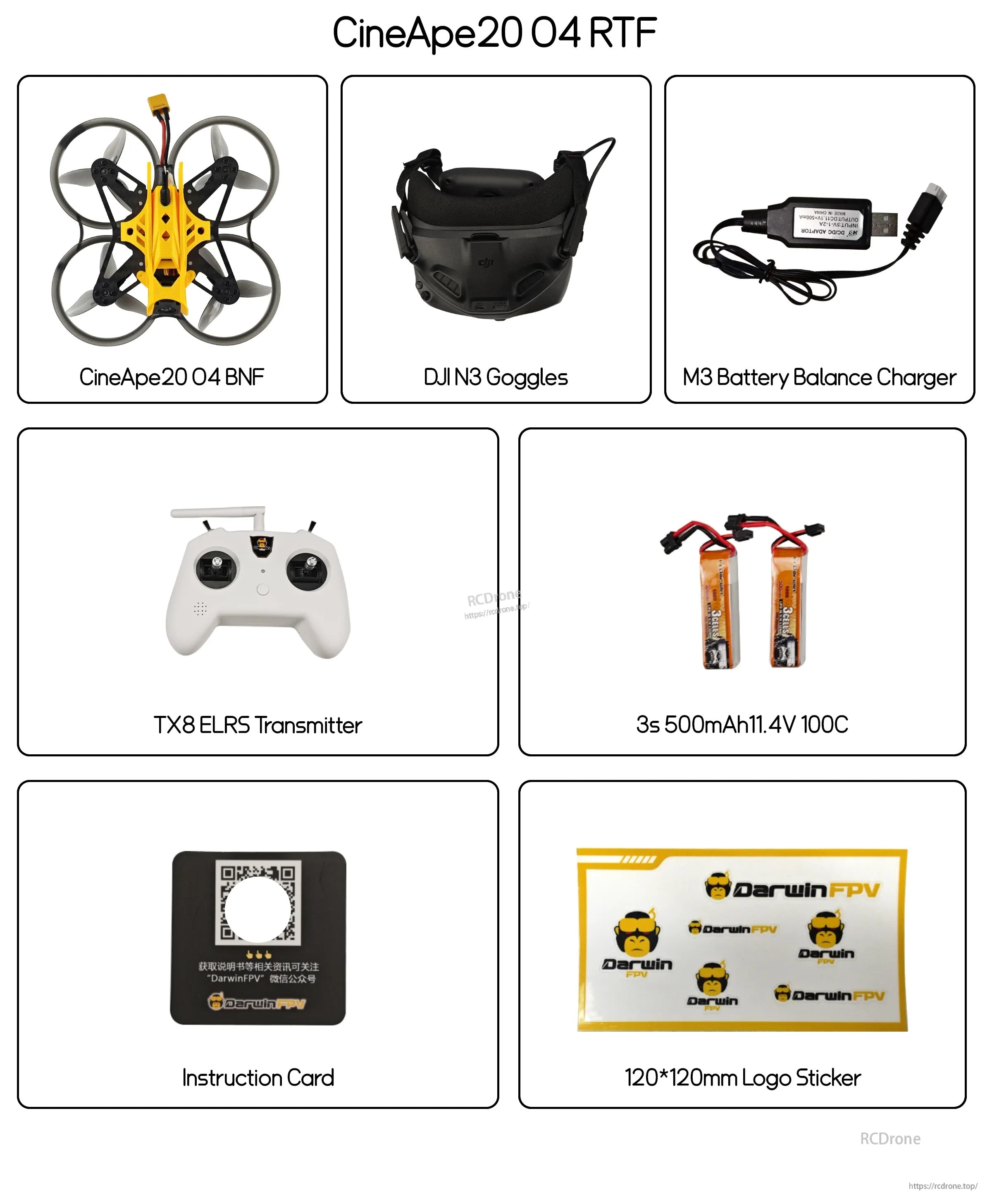

CineApe20 O4 RTF
- CineApe20 O4 BNF
- عینک DJI N3
- شارژر متعادل باتری M3
- فرستنده TX8 ELRS
- ۳s ۵۰۰mAh ۱۱.۴V ۱۰۰C (۲ باتری)
- کارت راهنما
- برچسب لوگو ۱۲۰*۱۲۰ میلیمتر
برنامهها
- تمرین FPV برای مبتدیان (داخلی و خارجی)
- پرواز نرم به سبک سینهوپ در فضاهای تنگ
- تمرین شبیهساز FPV با فرستنده TX8 ELRS
برای راهاندازی، عیبیابی یا پشتیبانی از قطعات یدکی، با support@rcdrone.top.
جزئیات
یک بسته CineApe20 آماده پرواز، سینهوپ به اندازه کف دست را با کنترل TX8 ELRS، عینک و لوازم جانبی قدرت ترکیب میکند.
اندازه جمع و جور آن حمل و نقل را برای عکاسی پایدار در داخل و جلسات سریع در فضای باز آسان میکند.

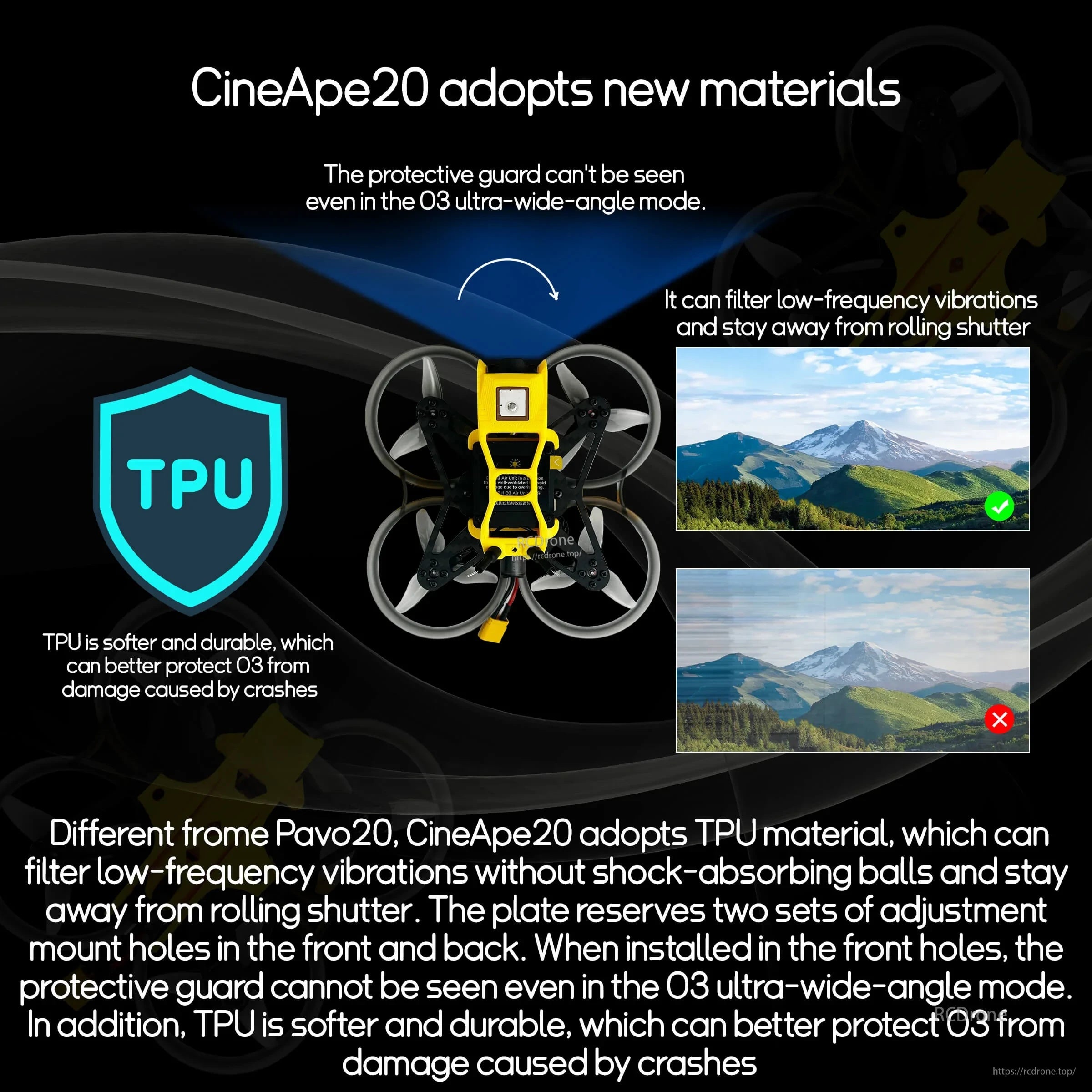

ساختار TPU به فیلتر کردن لرزشهای فرکانس پایین کمک میکند و از فیلمبرداری روانتری بدون توپهای شوک اضافی پشتیبانی میکند.

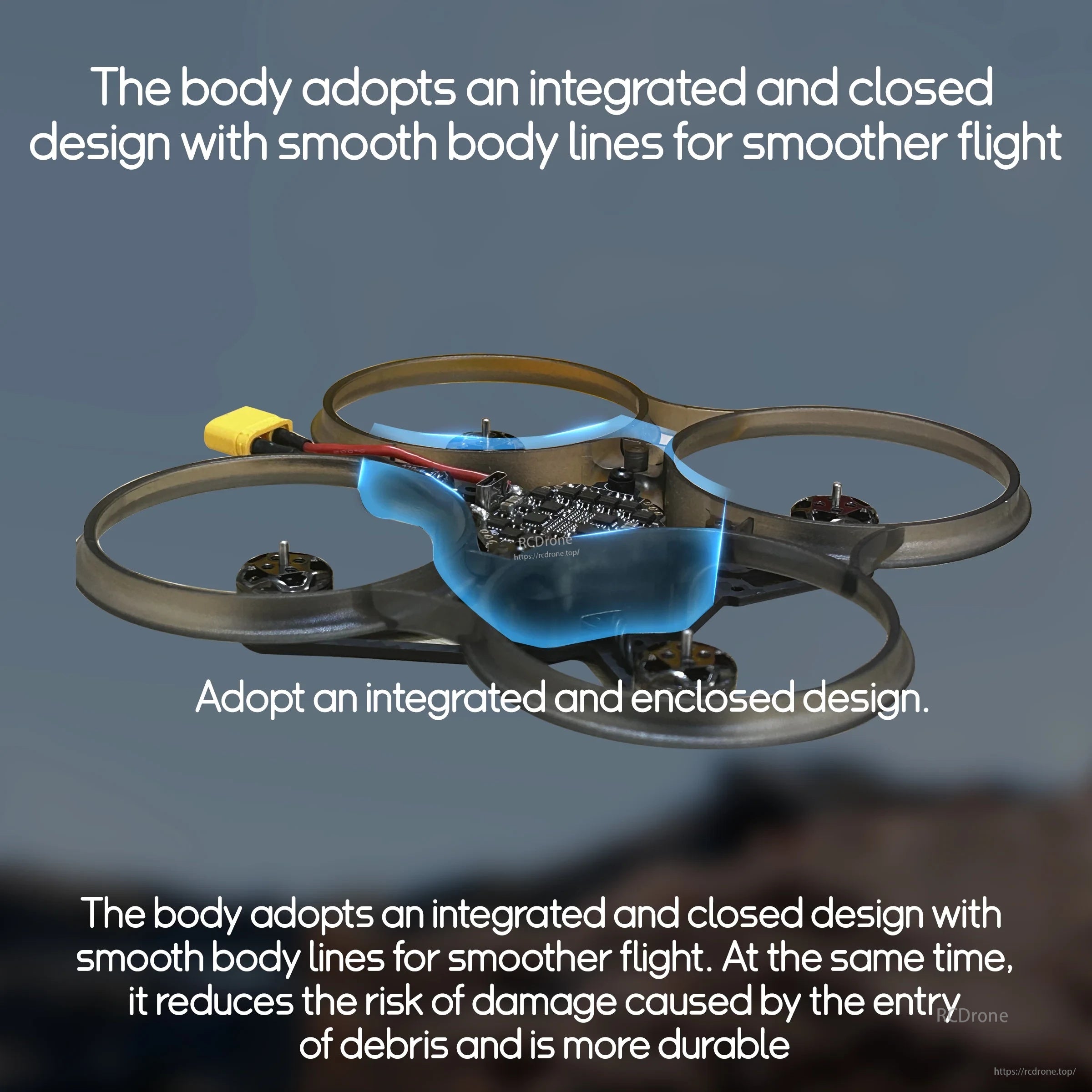

طراحی بدنه یکپارچه و بسته به جلوگیری از ورود زبالهها کمک میکند و مقاومت در برابر تصادف را برای تمرینات روزمره بهبود میبخشد.

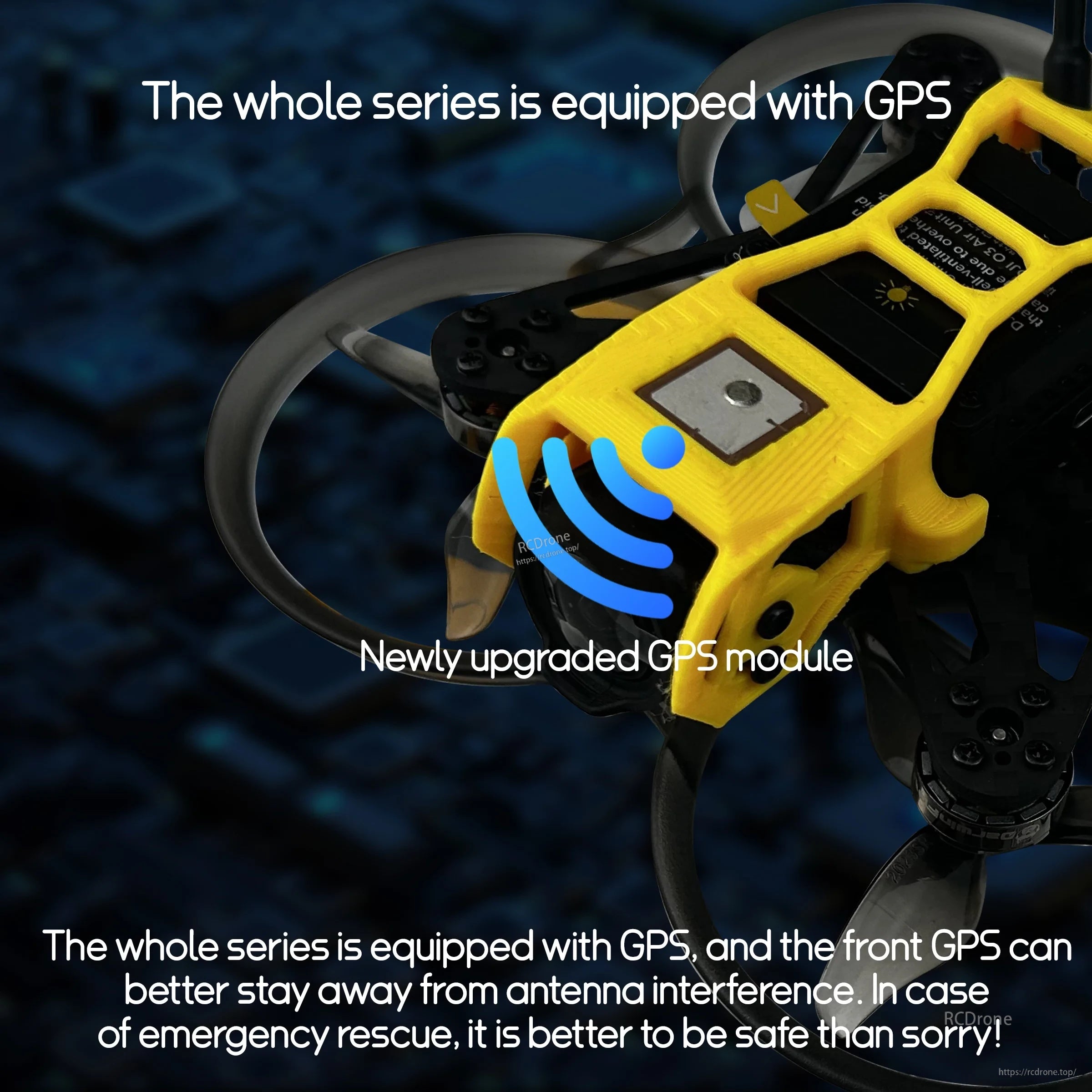

ماژول GPS در موقعیت جلو قرار دارد تا به کاهش تداخل آنتن در حین پرواز کمک کند.

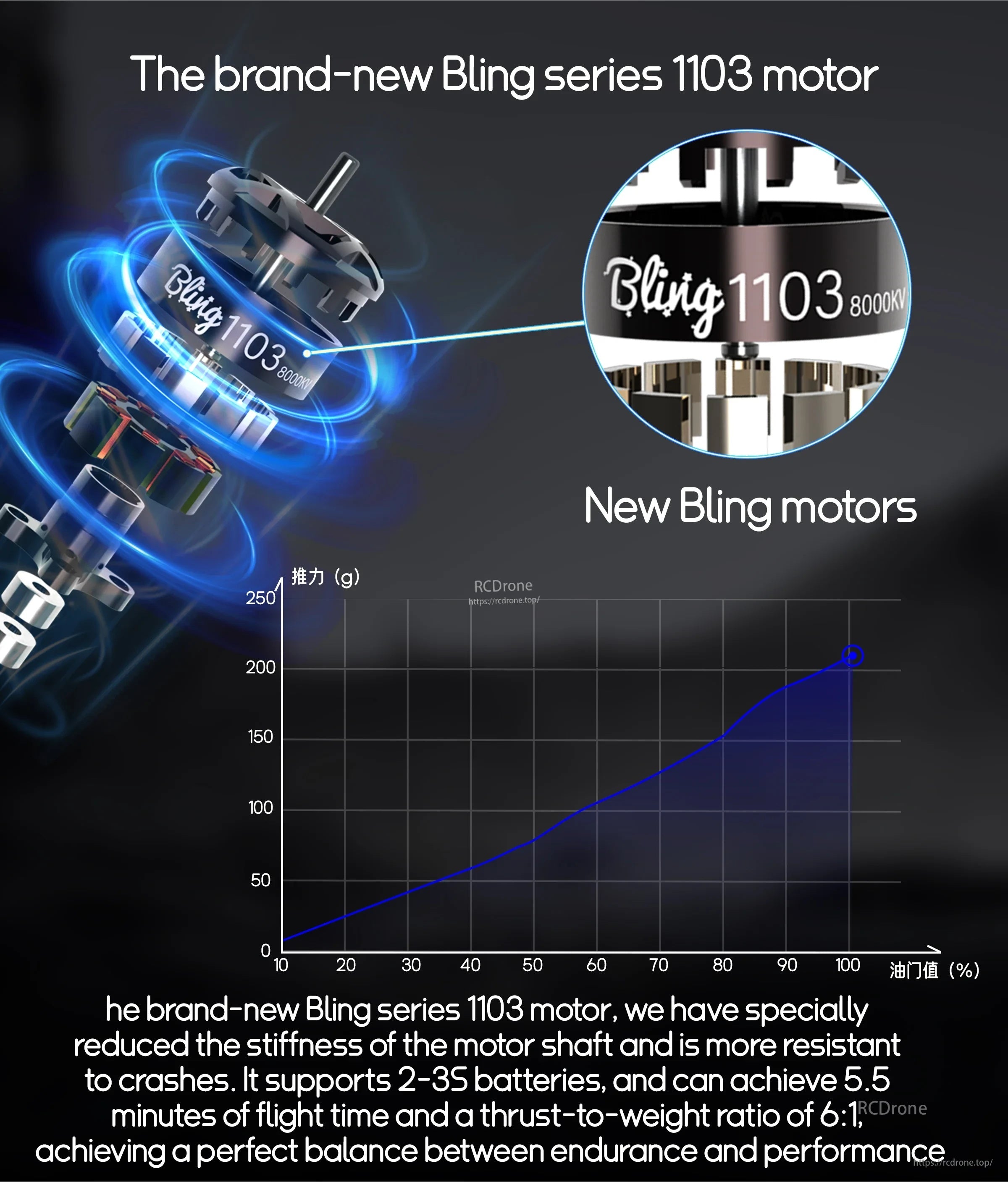

موتورهای Bling 1103 برای باتریهای 2–3S تنظیم شدهاند تا کنترل پاسخگو را با زمان پرواز کارآمد متعادل کنند.

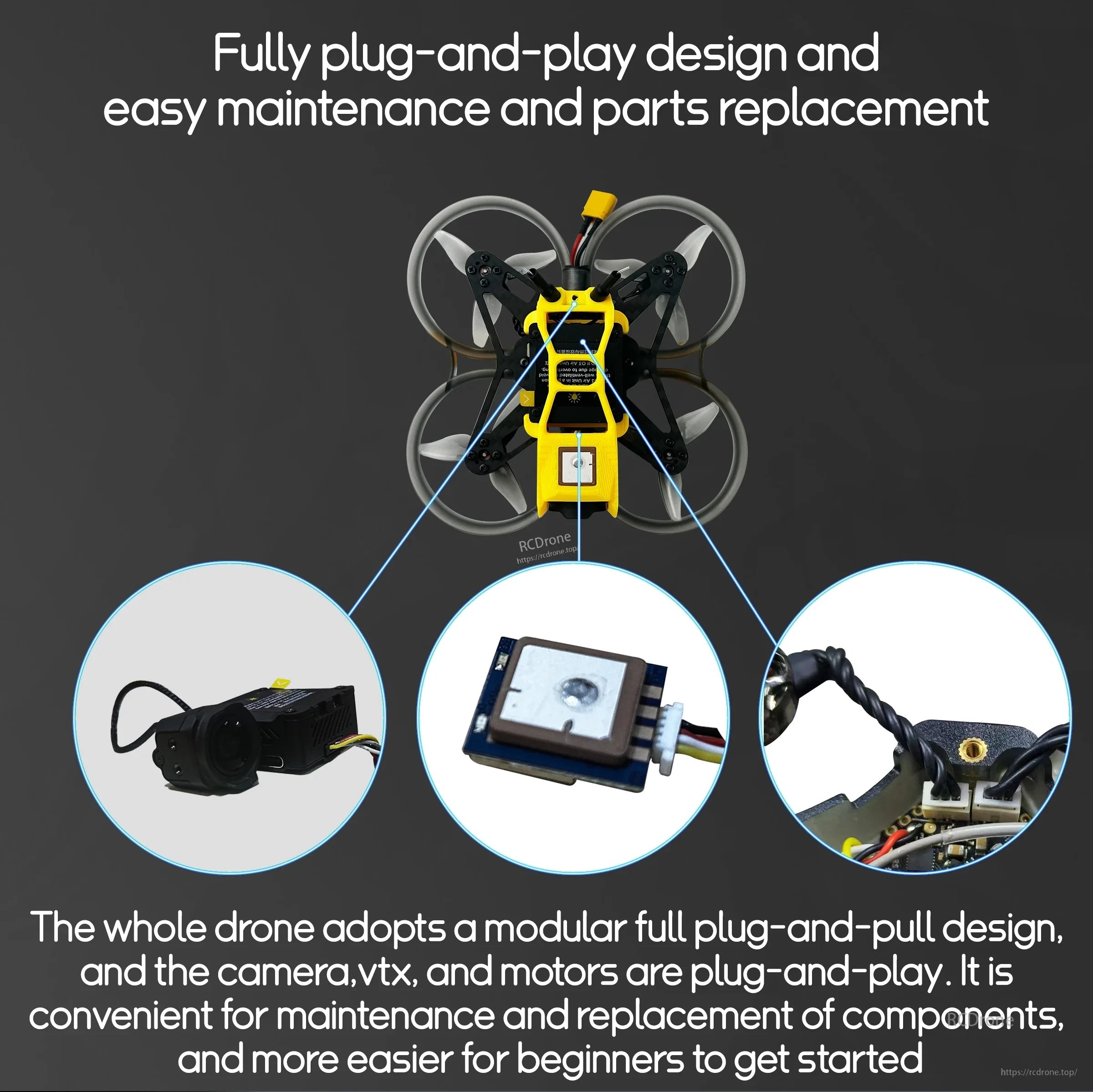

اتصالات ماژولار پلاگ اند پلی تعویضها و تعمیرات را برای خلبانان جدید و پروازکنندگان مکرر سادهتر میکند.

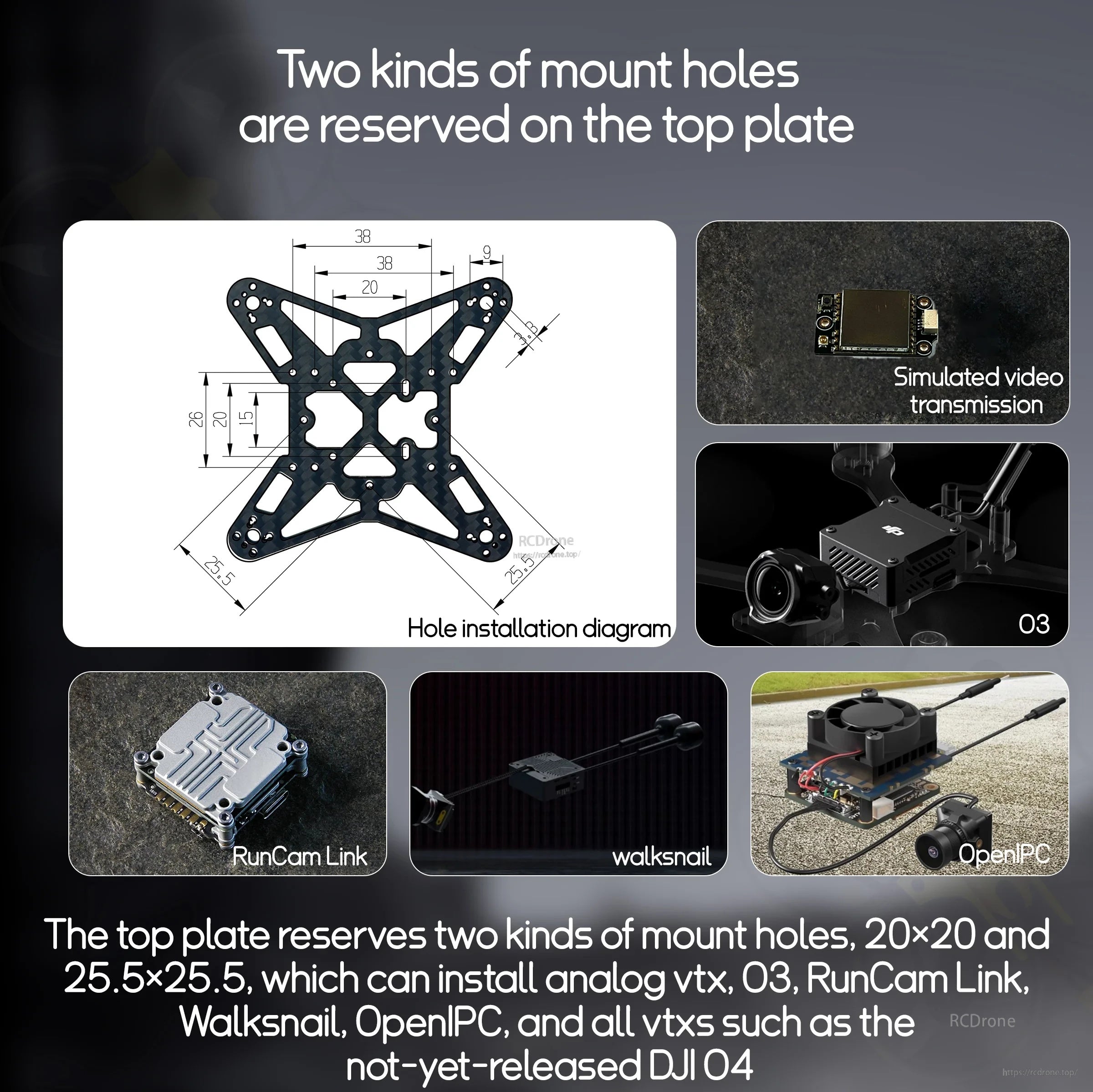

الگوهای دوگانه نصب بر روی صفحه بالایی از طیف وسیعی از سیستمهای ویدئویی، از واحدهای آنالوگ تا HD پشتیبانی میکند.
فرستنده TX8 ELRS از شبیهسازها پشتیبانی میکند و 2 را به طور قابل اعتمادی ارائه میدهد.
کنترل 4GHz برای یادگیری و پیشرفت.

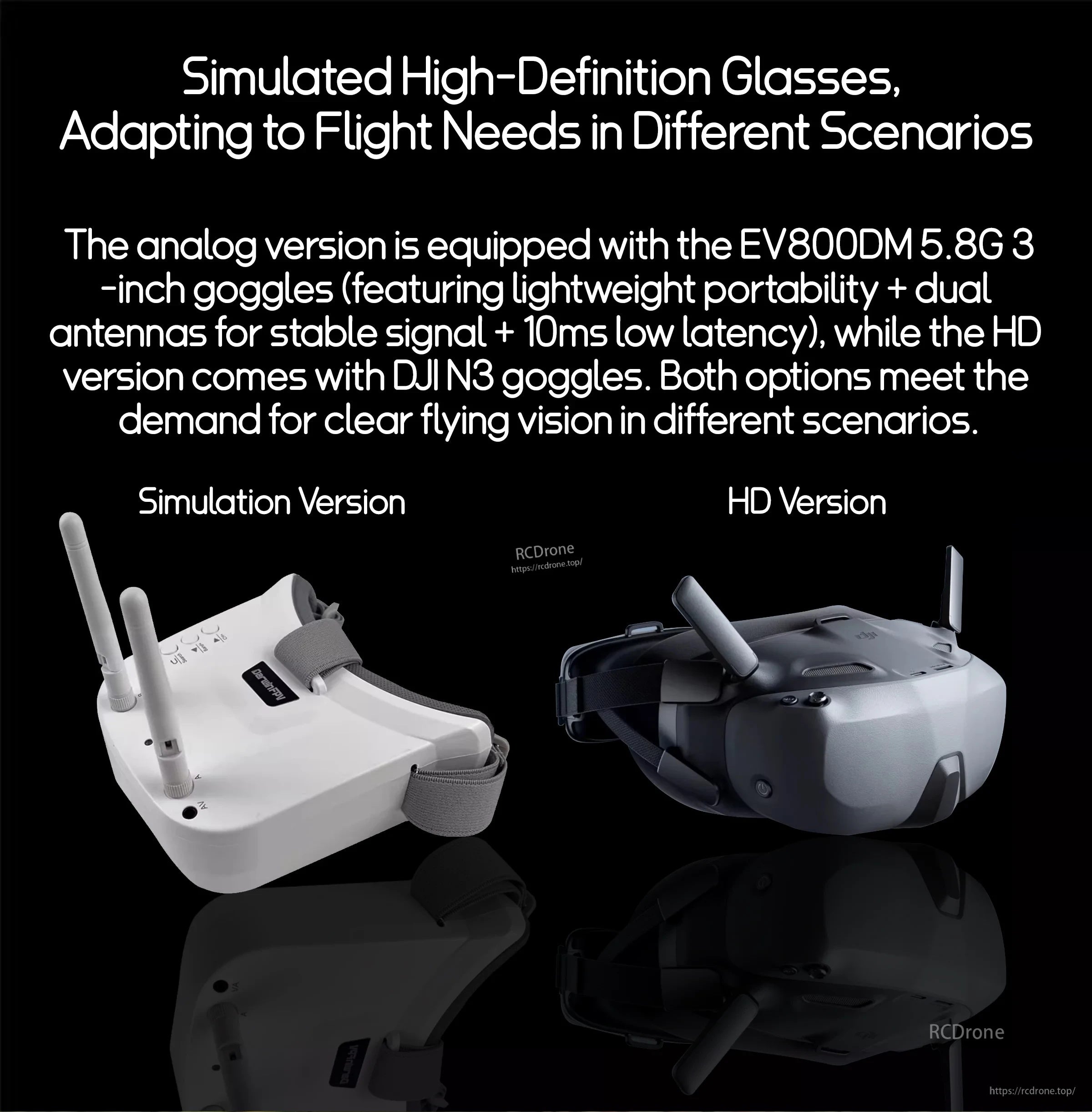

عینکهای آنالوگ را برای راهاندازی ساده انتخاب کنید یا گزینه عینک HD را برای دید دیجیتال واضحتر.

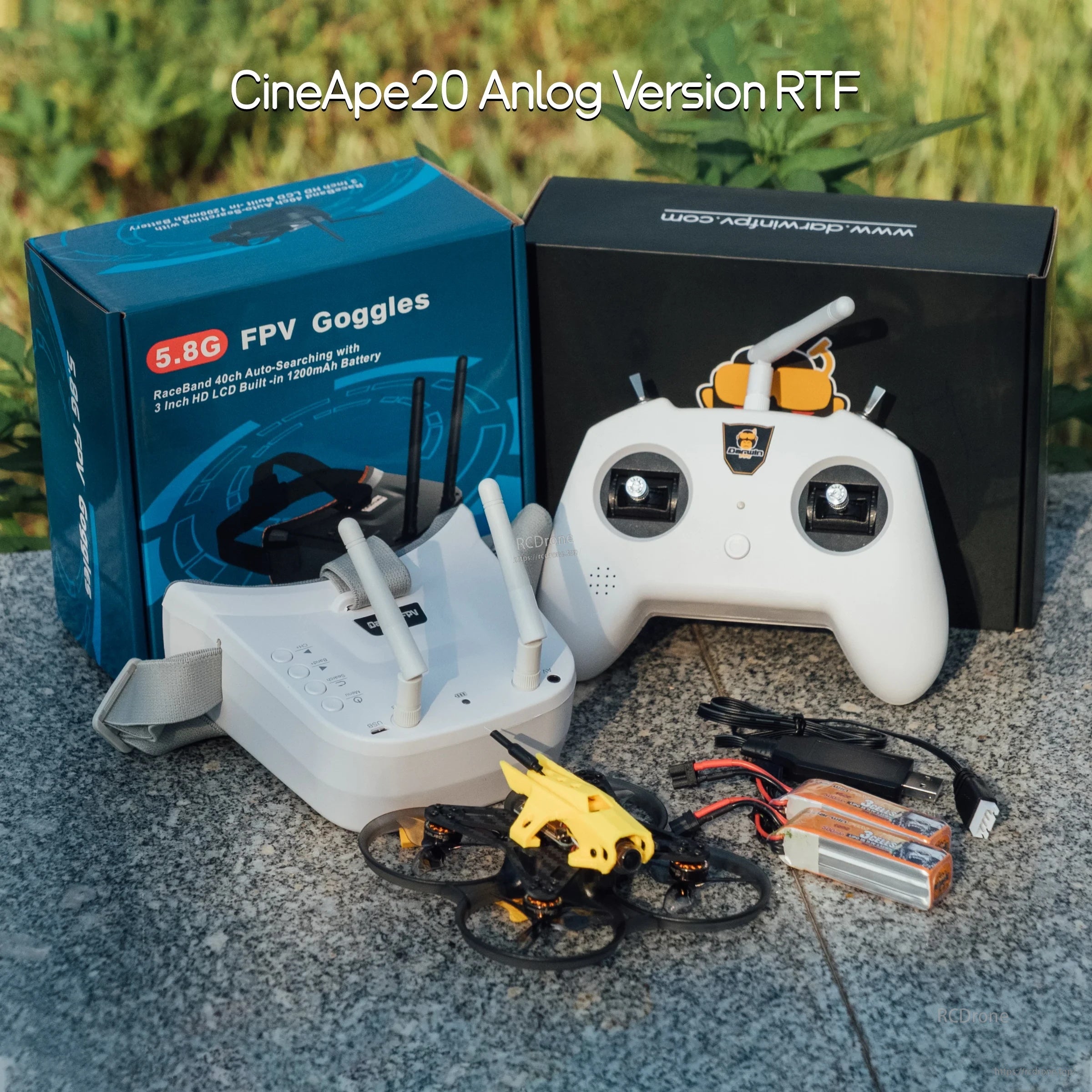

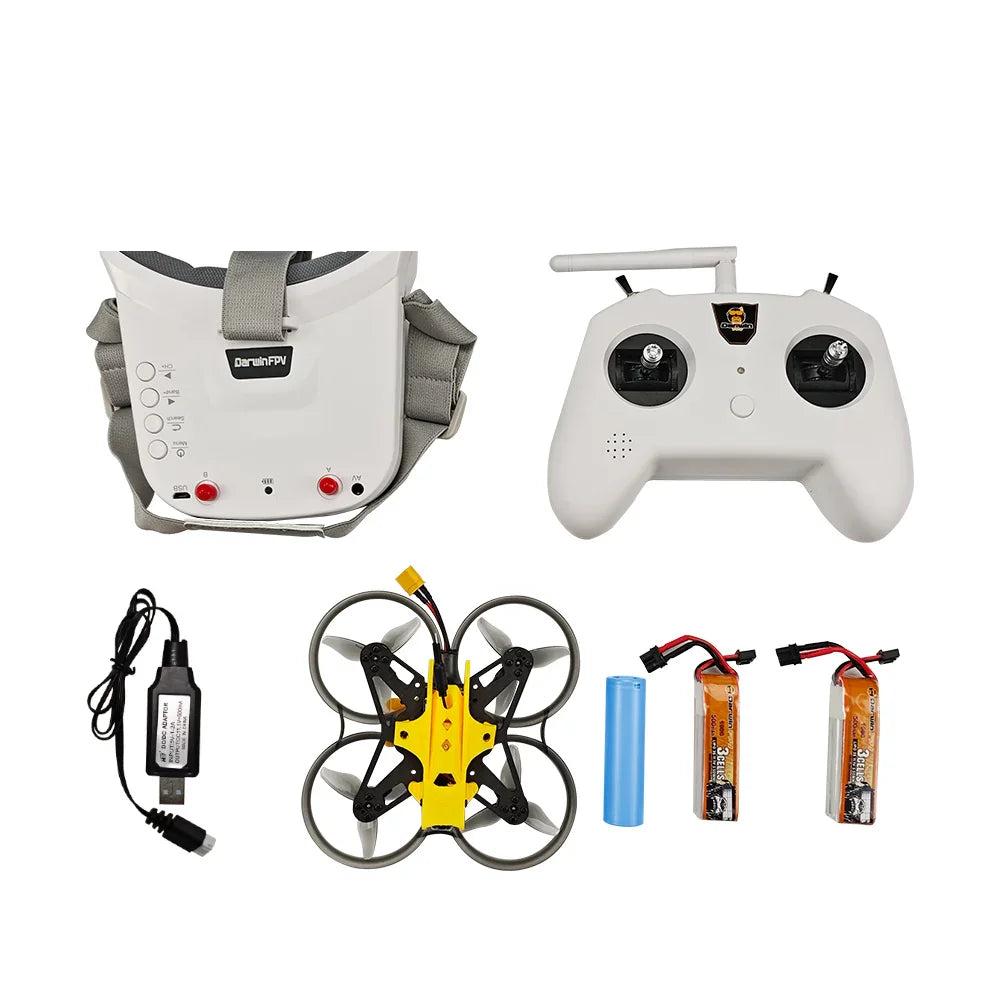

ست RTF آنالوگ شامل عینکهای EV800DM 5.8G به همراه پهپاد، فرستنده و ملزومات شارژ است.

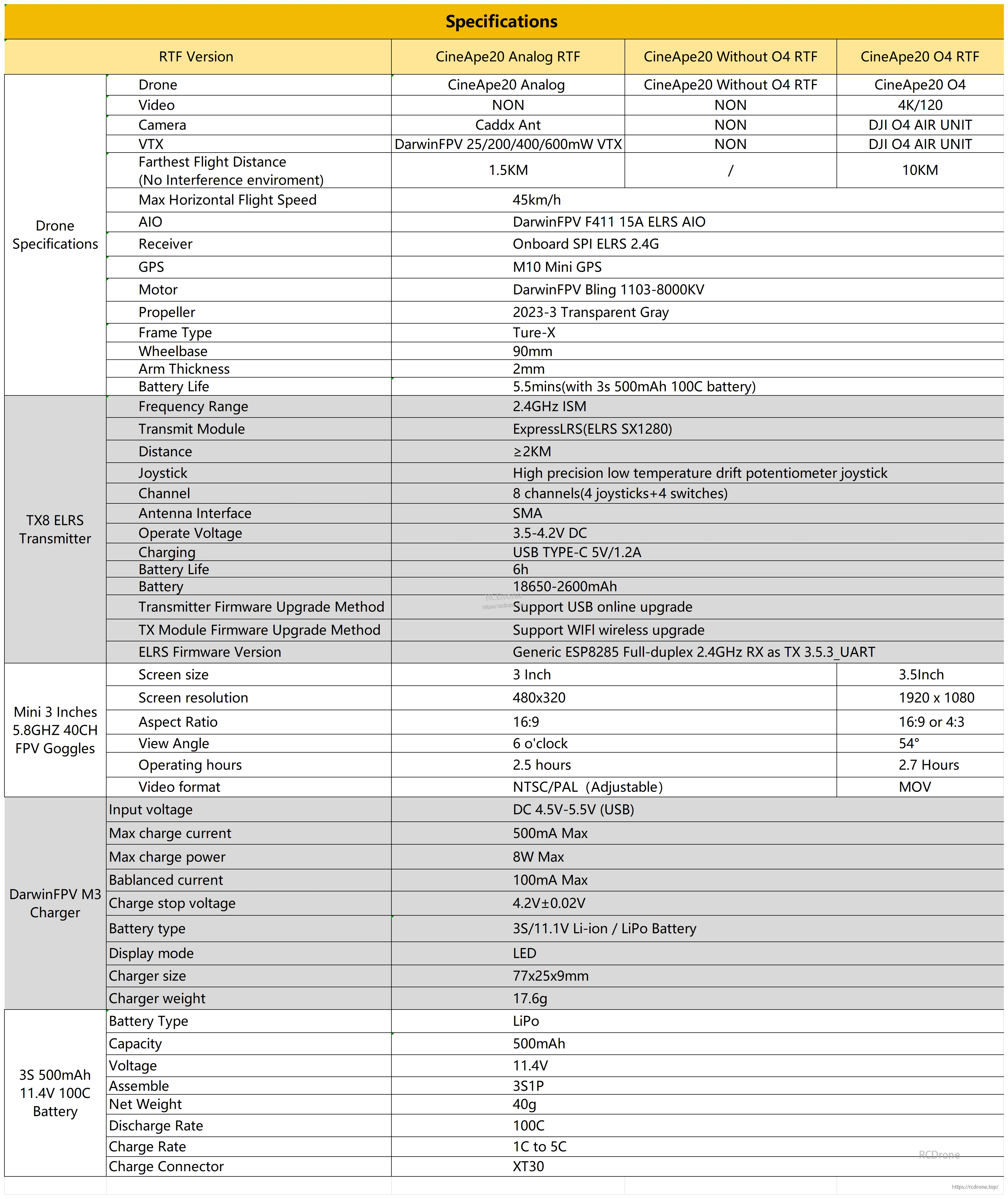

جدول مشخصات کامل به مقایسه پیکربندیهای آنالوگ، بدون O4 و O4 RTF قبل از انتخاب یک کیت کمک میکند.
بسته RTF بدون O4 اقلام اصلی شامل شده برای پرواز با حداقل راهاندازی را فهرست میکند.
همه چیز مورد نیاز برای FPV آنالوگ به صورت یکجا جمعآوری شده است، از جمله عینکهای 3 اینچی، باتریها و یک شارژر متعادل.

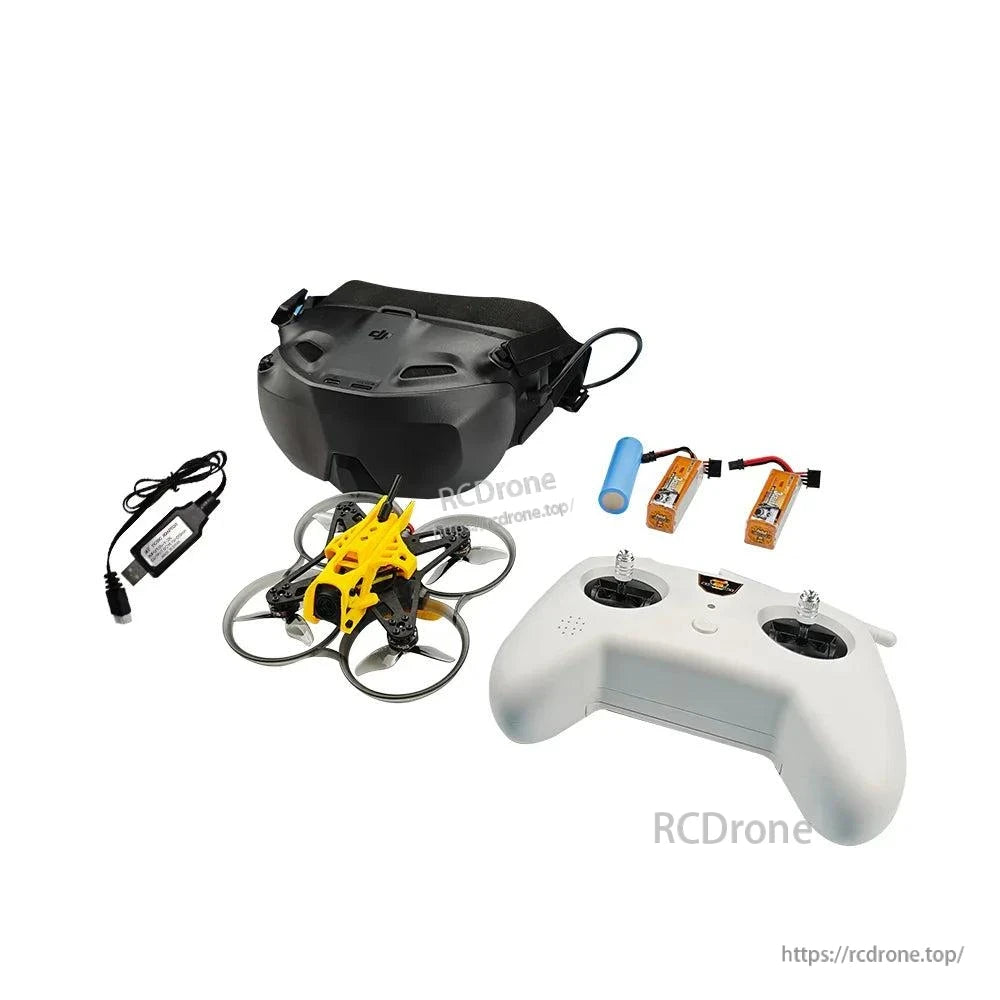

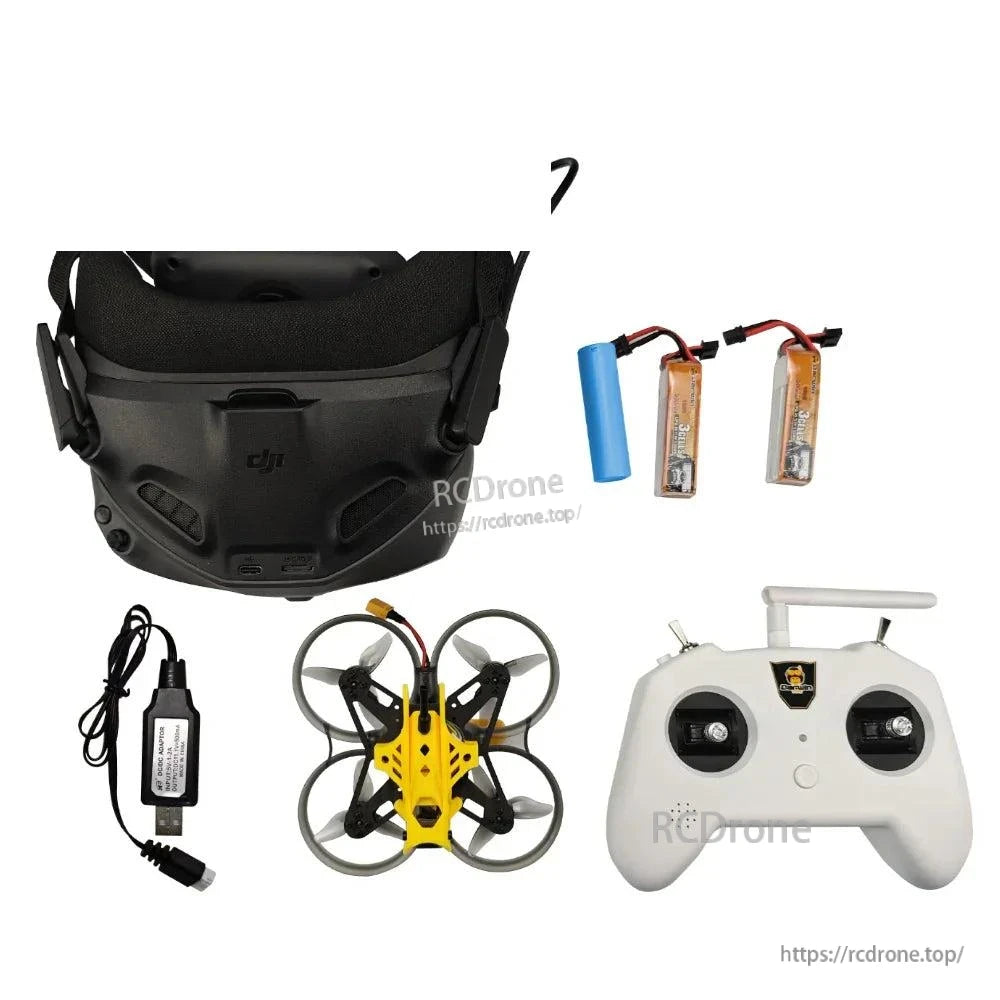

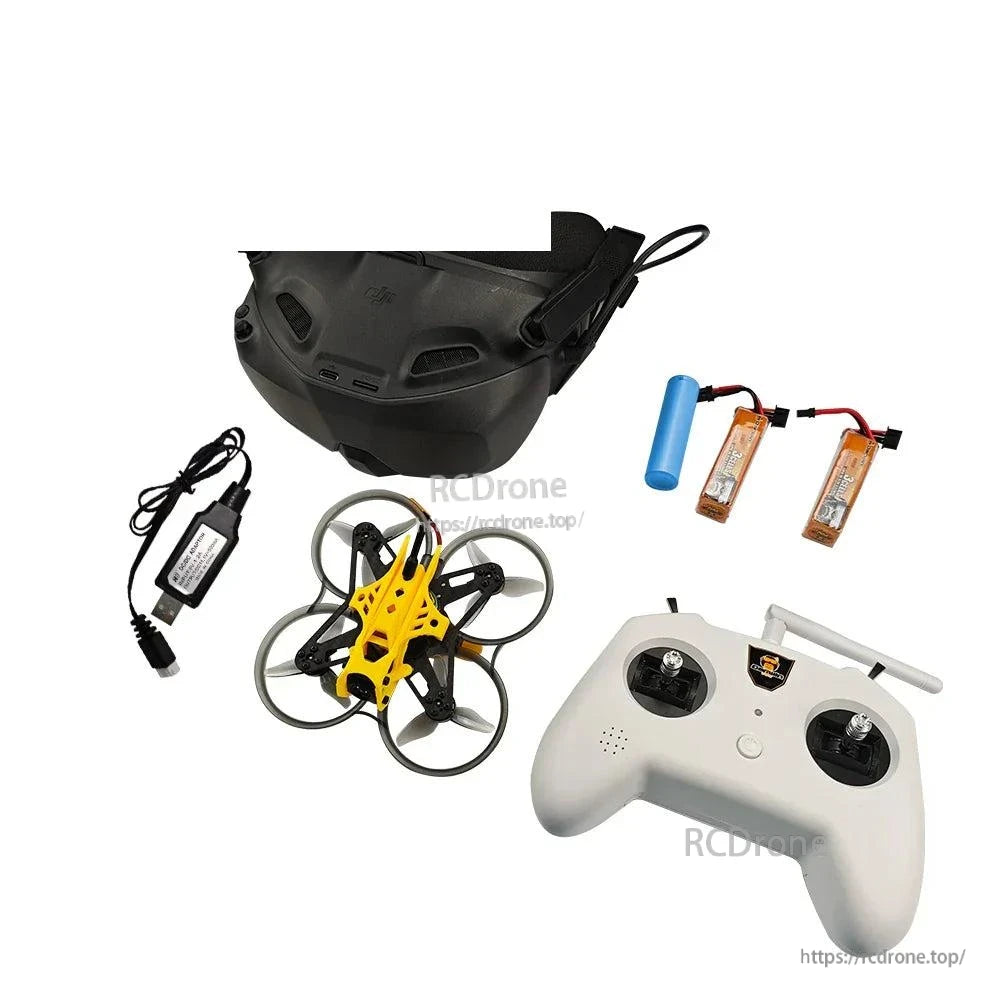

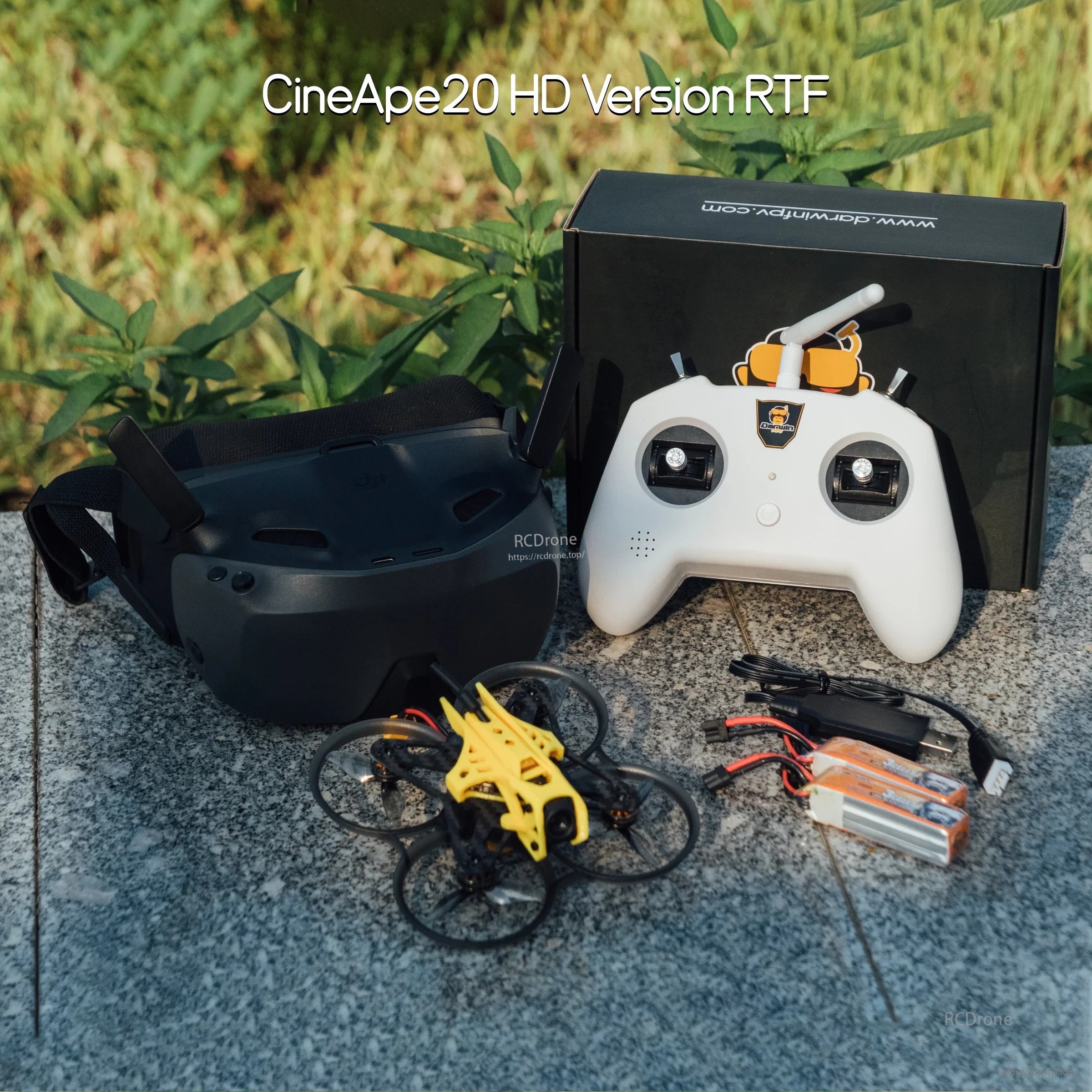

بسته RTF O4 پهپاد را با عینکهای DJI N3، به همراه فرستنده و لوازم جانبی شارژ جفت میکند.
