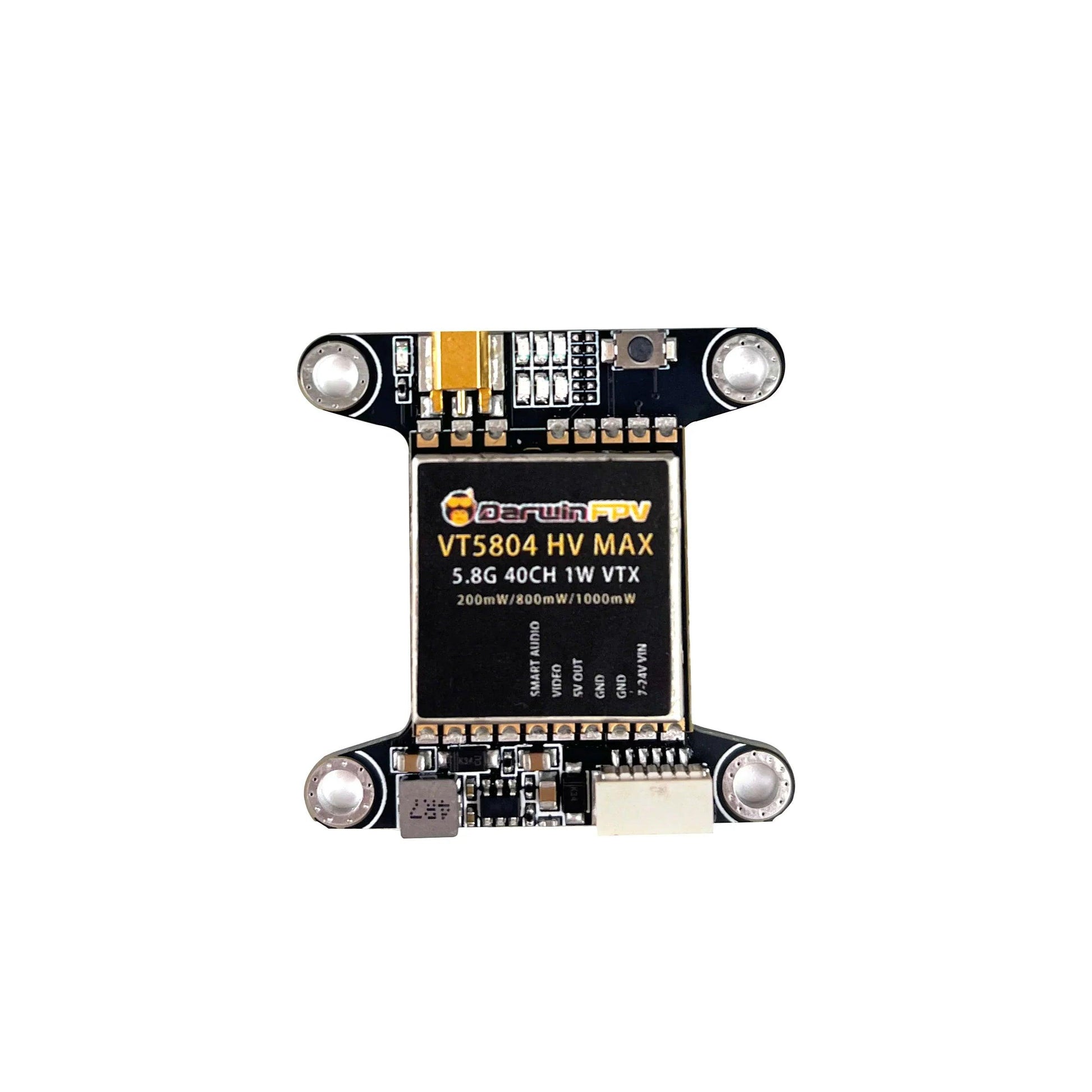

داروینFPV VT5804 HV MAX 5.8G 40 کانال 1 وات VTX، اسمارتآدیو، MMCX، ولتاژ DC 7-24V، ابعاد 30.5x30.5 میلیمتر
داروینFPV VT5804 HV MAX 5.8G 40 کانال 1 وات VTX، اسمارتآدیو، MMCX، ولتاژ DC 7-24V، ابعاد 30.5x30.5 میلیمتر
DarwinFPV
در دسترس بودن پیکاپ بارگیری نشد
بررسی
داروینFPV VT5804 HV MAX یک فرستنده ویدئویی آنالوگ FPV 5.8G (VTX) با توان خروجی قابل انتخاب تا 1W (1000mW) است. این دستگاه برای کارایی بالاتر و خروجی پایدار 1W در مدت زمان طولانی طراحی شده است و دارای مدارهای حفاظتی برای کمک به کاهش آسیب ناشی از سیمکشی معکوس و دماهای بالا میباشد. طراحی تقویتکننده قدرت به گونهای مشخص شده است که حتی در صورت عدم اتصال آنتن نیز بتواند کار کند.
ویژگیهای کلیدی
- حفاظت دوگانه: حفاظت در برابر قطبیت معکوس و حفاظت در برابر دماهای بالا
- طراحی تقویتکننده قدرت مشخص شده برای جلوگیری از آسیب به چیپ در صورت عدم اتصال آنتن
- توان خروجی قابل انتخاب: 200mW / 800mW / 1W (1000mW)
- روش تنظیم پارامتر دکمه/OSD
- پشتیبانی از پروتکل SmartAudio VTX
- رابط آنتن MMCX
مشخصات
| مدل | داروینFPV VT5804 HV MAX 5.8G 1W vtx |
| قدرت خروجی | 200mW / 800mW / 1W |
| فاصله انتقال (بدون تداخل در ساحل) | 3km |
| قدرت ورودی | DC 7-24V |
| ولتاژ خروجی | 5V/1A |
| جریان | 10V/600mA@1W |
| فرمت ویدئو | NTSC/PAL |
| فرکانس خروجی | 40CH (A-B-E-F-R) |
| روش تنظیم پارامتر | دکمه/OSD |
| چراغ نشانگر | 1 چراغ نشانگر قدرت (چراغ قرمز)؛ 3 نشانگر گروه فرکانس (آبی)؛ 3 نشانگر نقطه فرکانس (سبز) |
| میکروفن | غیر |
| پروتکل VTX | SmartAudio |
| رابط آنتن | MMCX |
| دمای کاری | -10°C تا 40°C |
| موقعیت سوراخ نصب | 30.۵ x ۳۰.۵mm (M3) |
| ابعاد | ۳۶ x ۳۶ x ۴.۵mm |

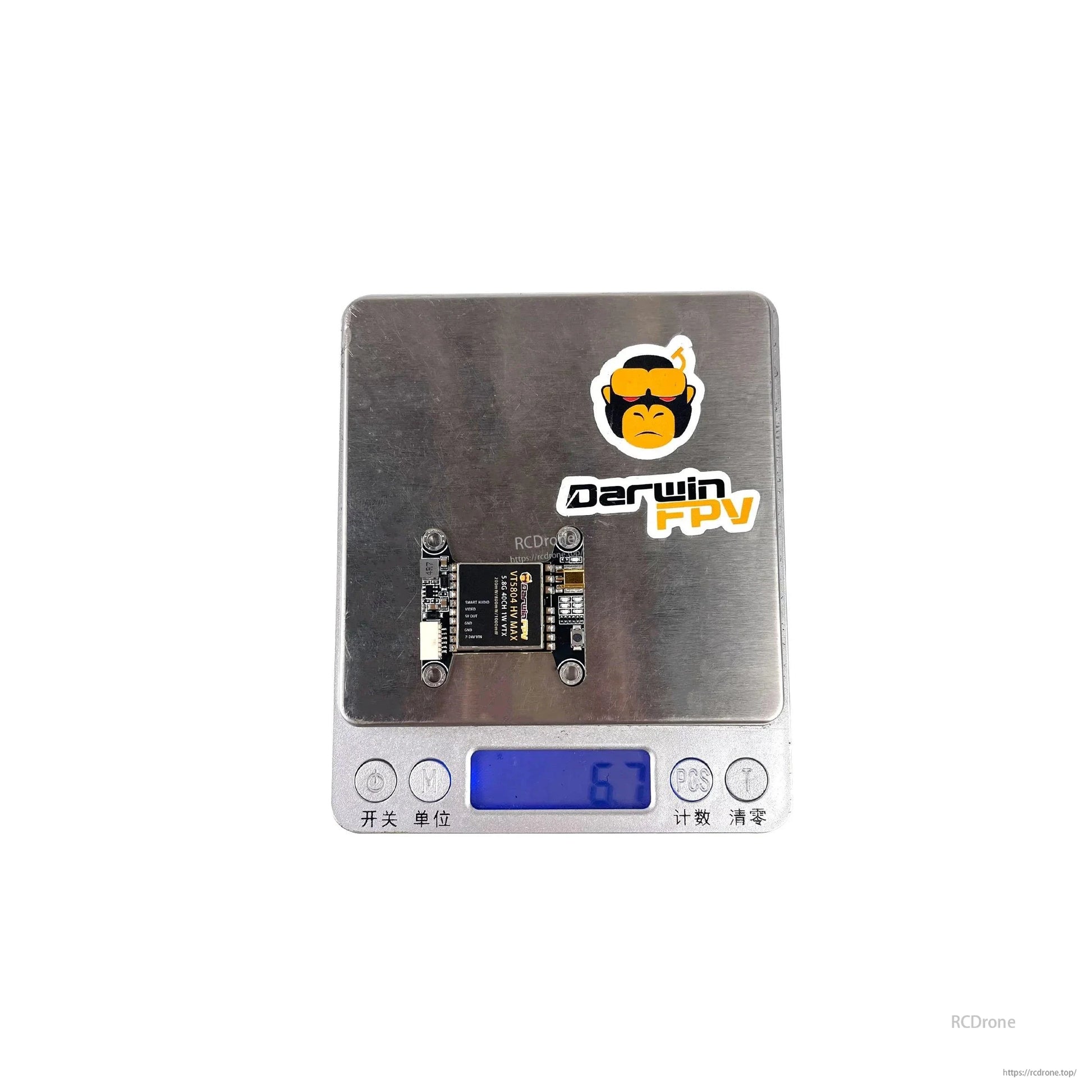

| وزن (بدون آنتن) | ۶.۳ ± ۲g |

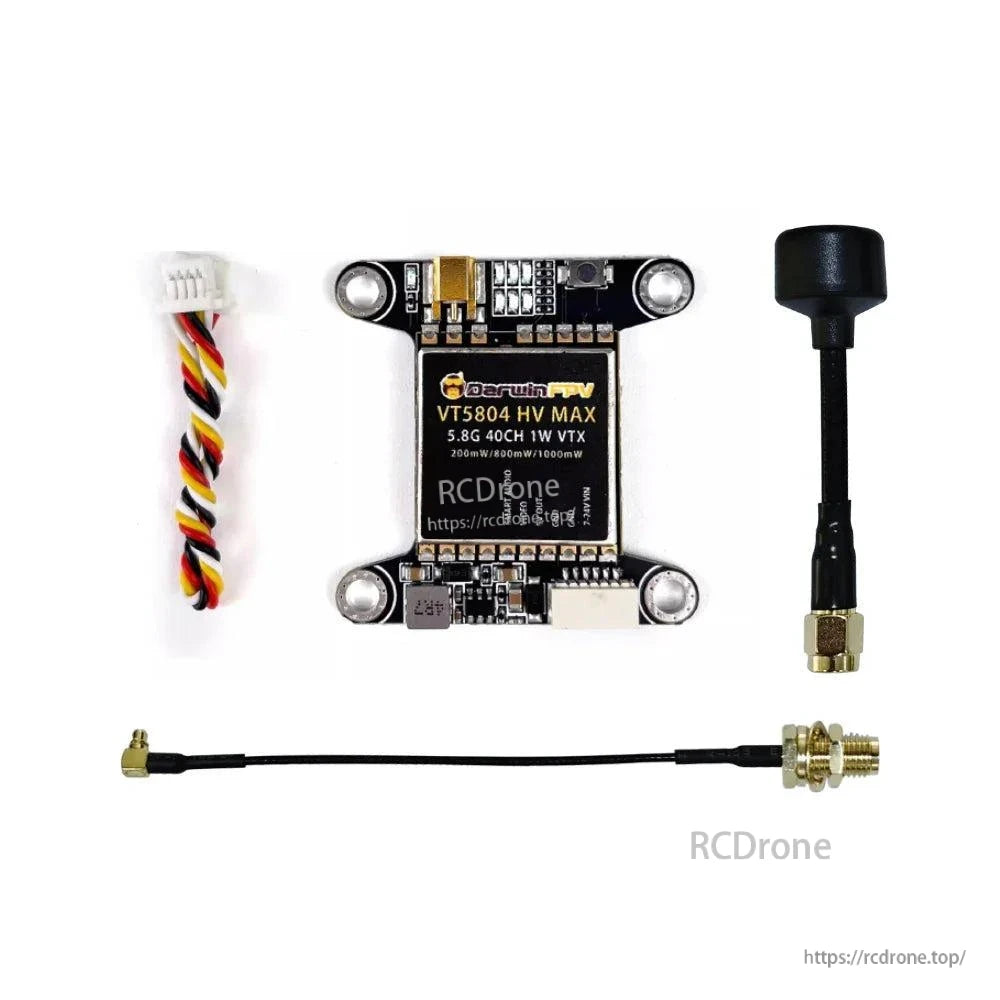

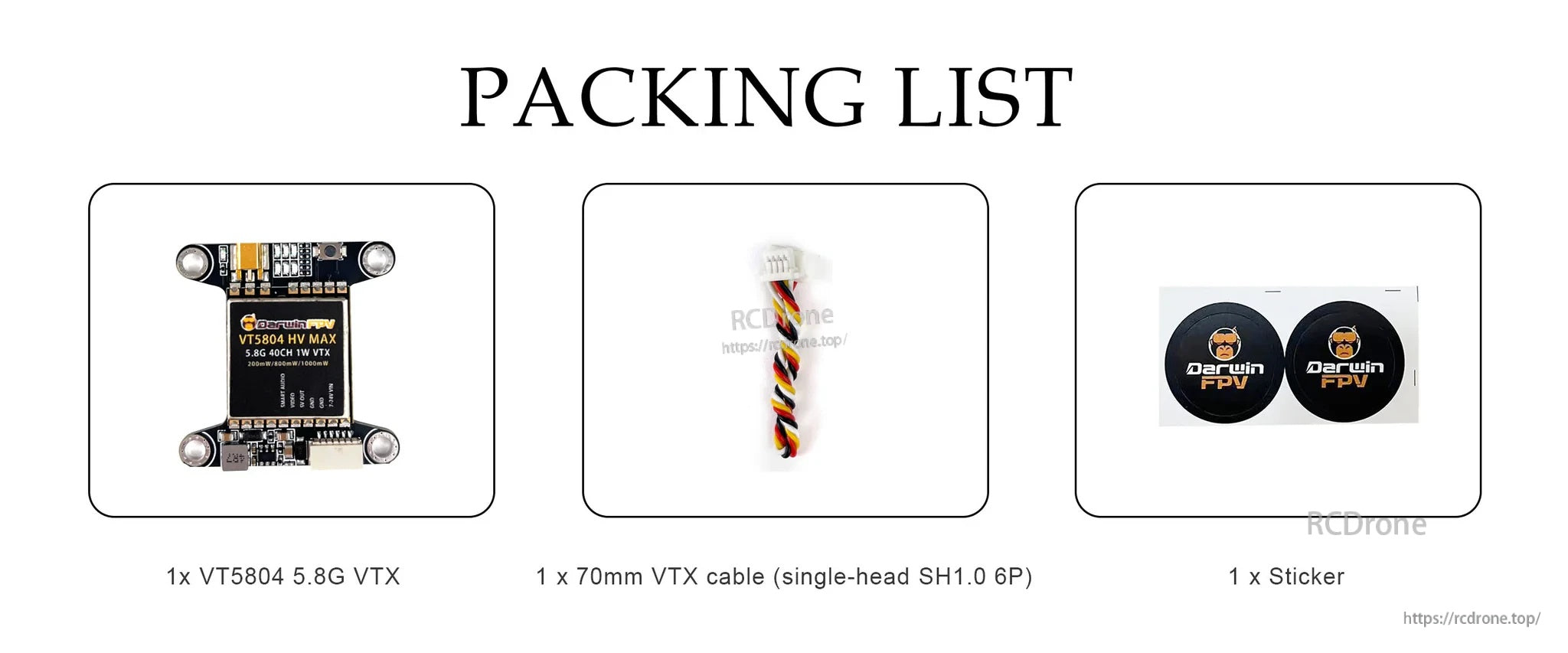

محتویات بسته
- ۱x VT5804 5.8G VTX
- ۱x کابل VTX ۷۰mm (سر تک SH1.0 6P)
- ۱x برچسب
کاربردها
- ساختهای آنالوگ FPV 5.8G که نیاز به نصب ۳۰.۵ x ۳۰.۵mm (M3) دارند
- سیستمهای FPV که نیاز به کنترل SmartAudio و اتصال آنتن MMCX دارند
برای سوالات مربوط به راهاندازی و سازگاری (شامل سیمکشی برق و پیکربندی کانال/باند)، با پشتیبانی تماس بگیرید در https://rcdrone.top/ یا support@rcdrone.top.
جزئیات

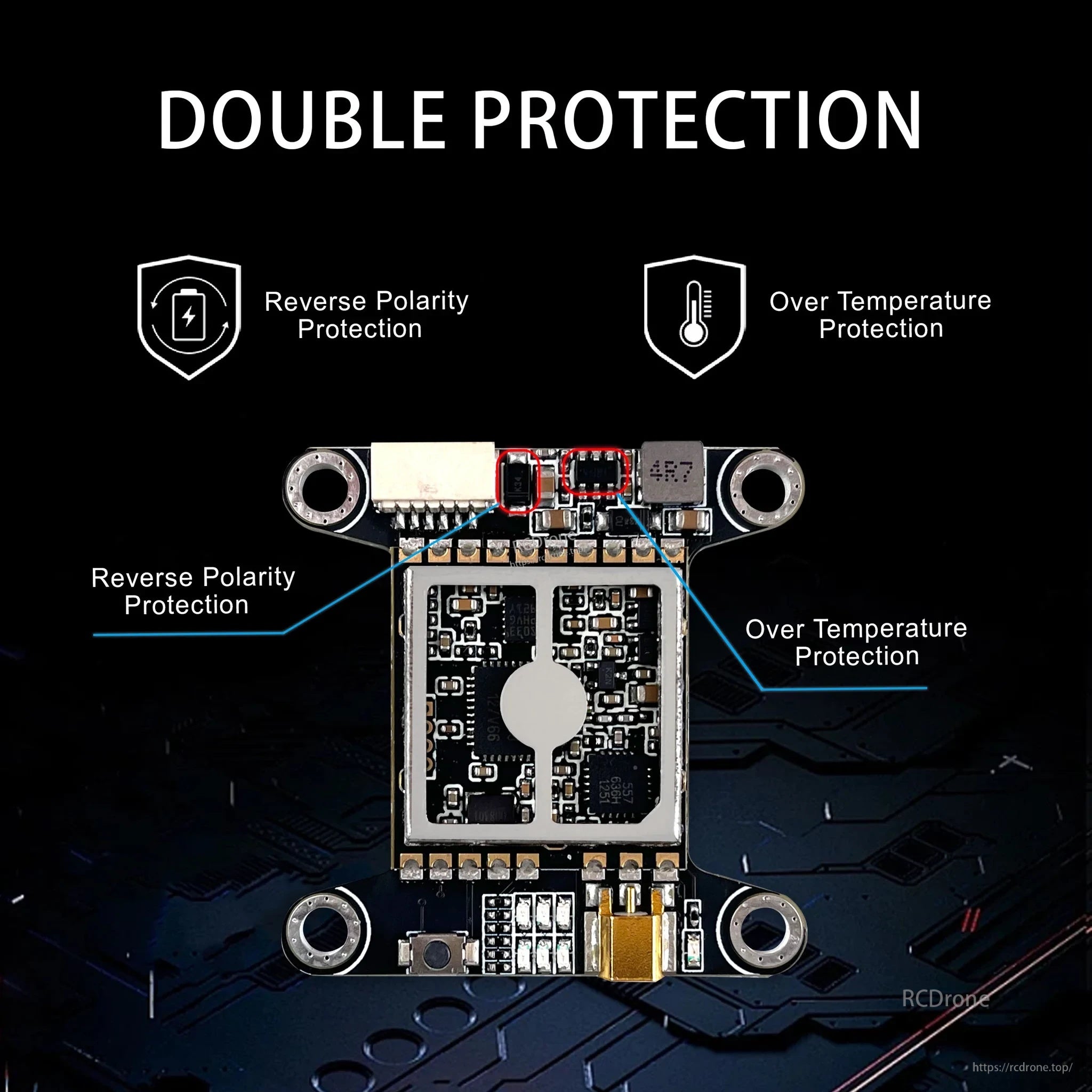

حفاظت داخلی در برابر قطبیت معکوس و دماهای بالا به حفظ VTX در هنگام اشتباهات سیمکشی و استفاده با بار بالا کمک میکند.

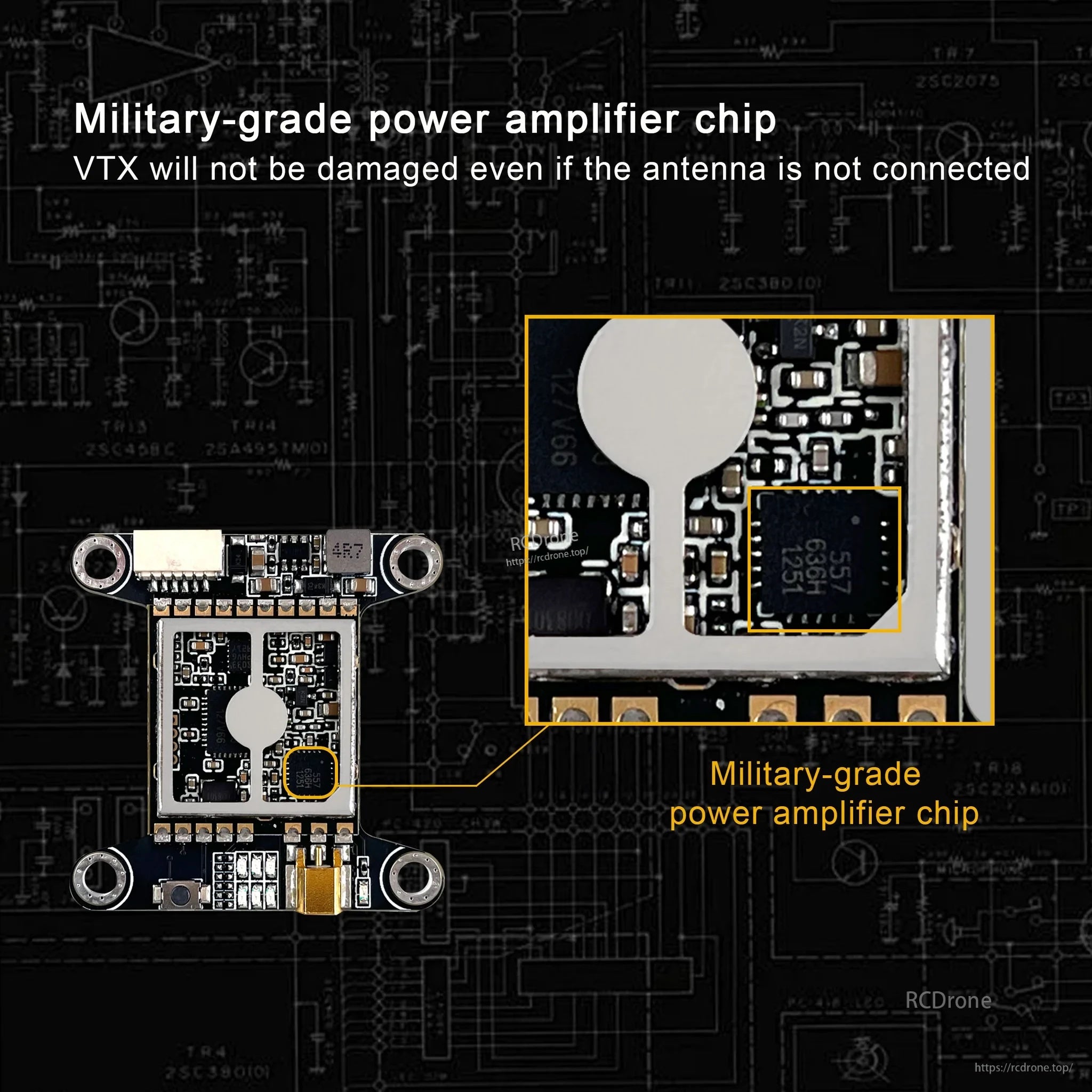

طراحی تقویتکننده قدرت قوی به گونهای مشخص شده است که حتی در صورت عدم اتصال آنتن نیز بتواند کار کند.

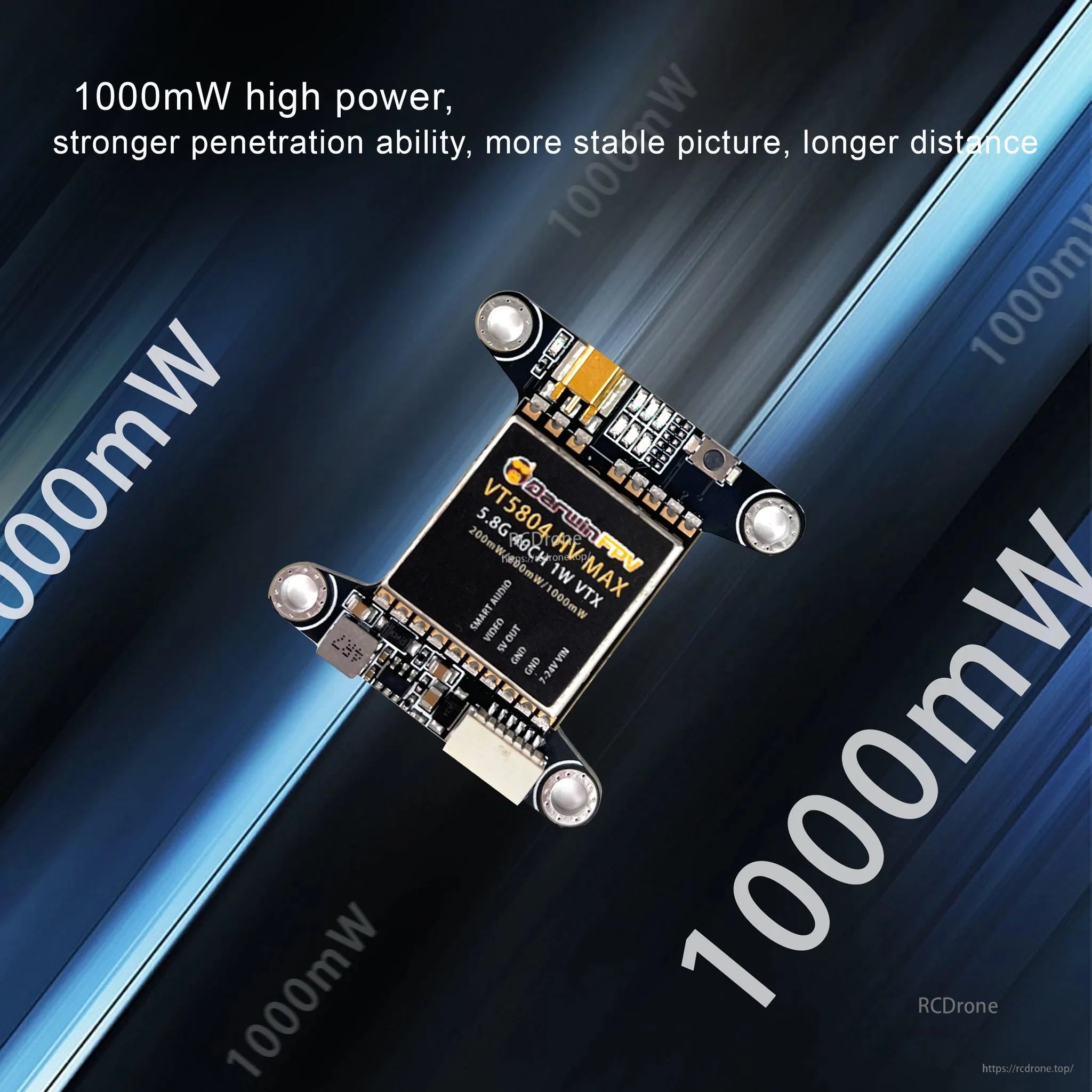

سطوح خروجی قابل انتخاب تا 1000mW عملکرد سیگنال آنالوگ قوی 5.8GHz را برای ساختهای FPV با برد بلند ارائه میدهد.

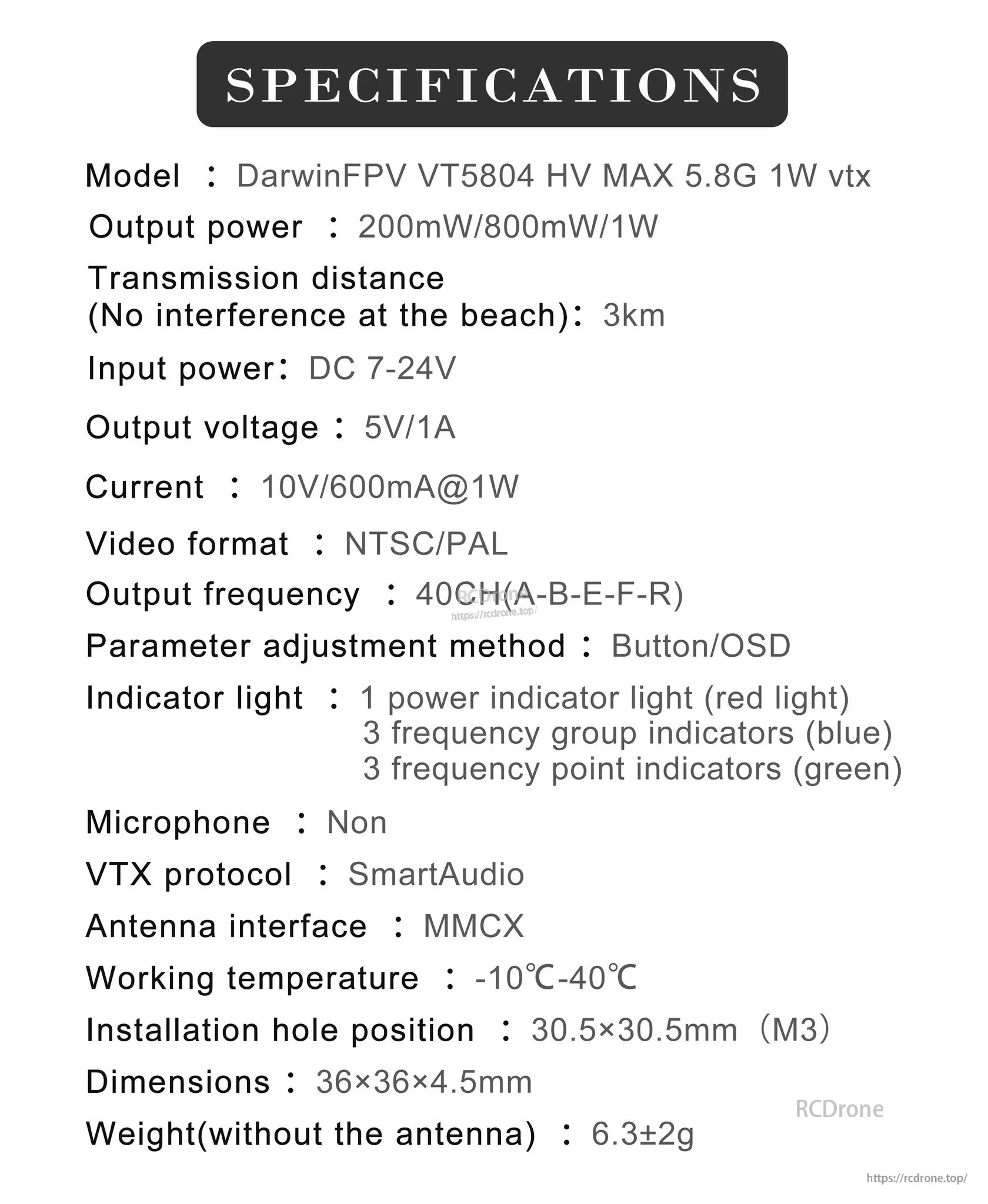

مشخصات کلیدی در یک نگاه: ورودی 7–24V، گزینههای توان 200/800/1W، 40 کانال، کنترل SmartAudio و کانکتور آنتن MMCX.

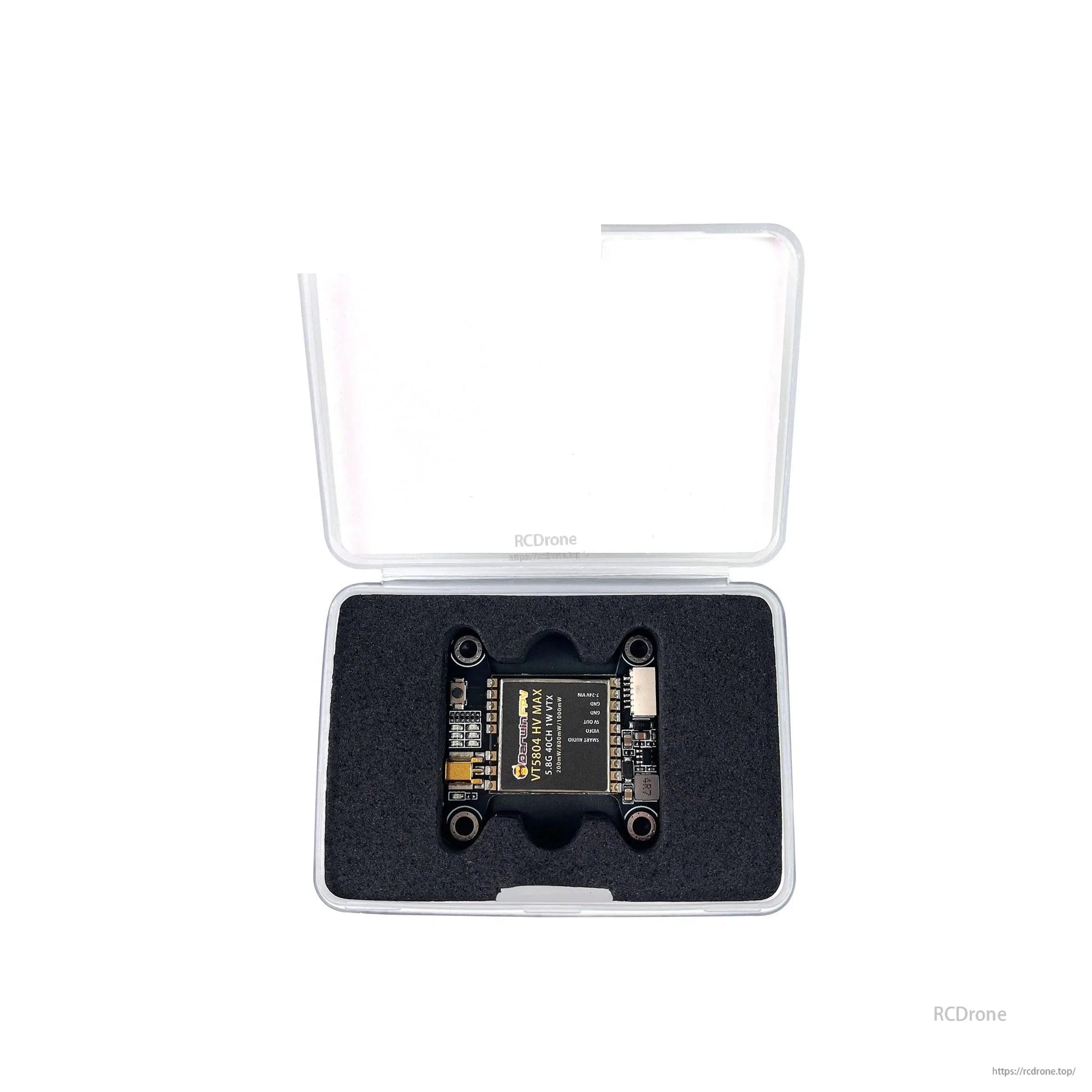

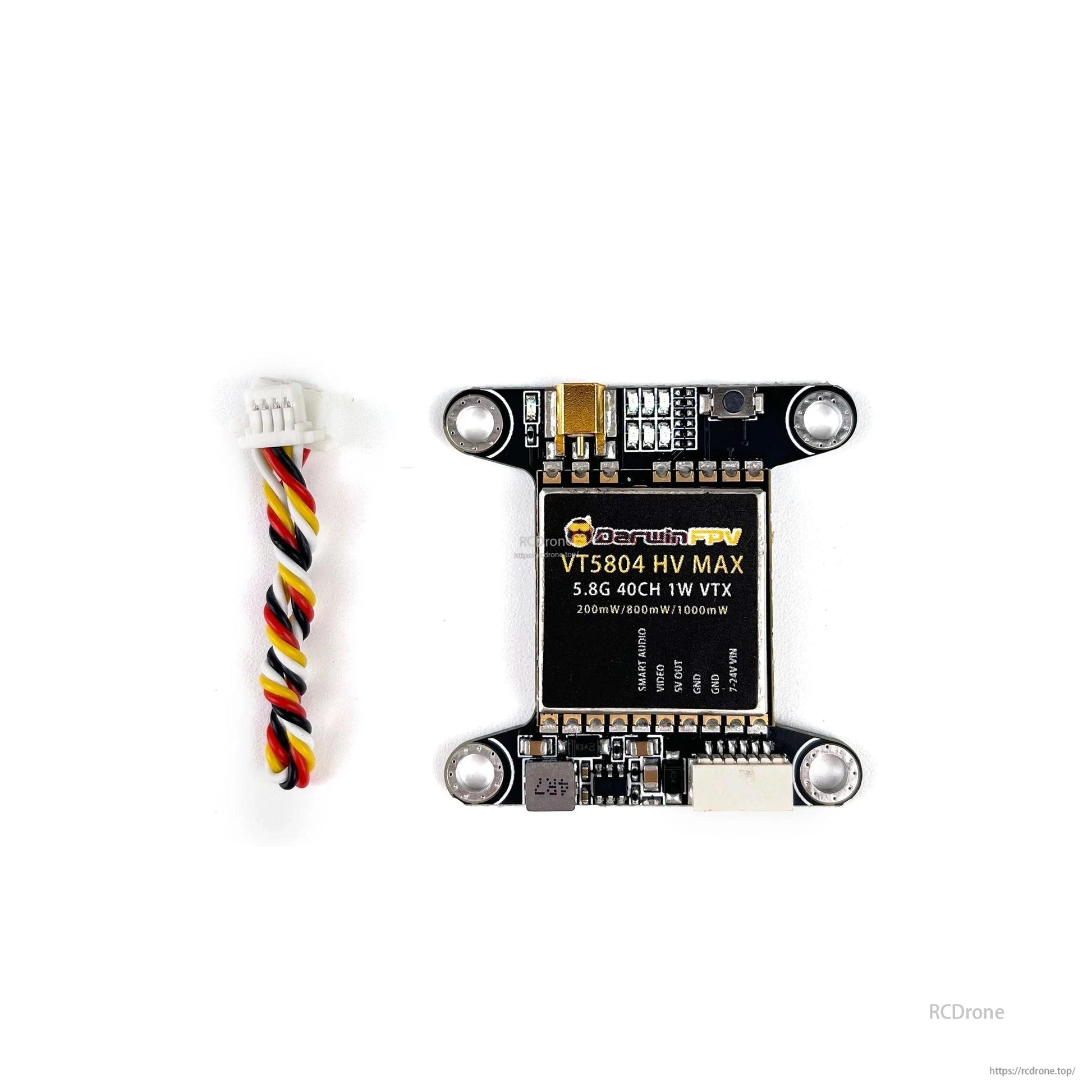

شامل VT5804 HV MAX VTX، یک کابل 70mm SH1.0 (6 پین) و یک برچسب برای ساخت شما.
