موتور بدون برس EaglePower X12 - KV100 KV125 12S -14S 19 کیلوگرم موتور هواپیمای بدون سرنشین راننده برای هواپیماهای بدون سرنشین کشاورزی
موتور بدون برس EaglePower X12 - KV100 KV125 12S -14S 19 کیلوگرم موتور هواپیمای بدون سرنشین راننده برای هواپیماهای بدون سرنشین کشاورزی
EaglePower
در دسترس بودن پیکاپ بارگیری نشد
نمای کلی

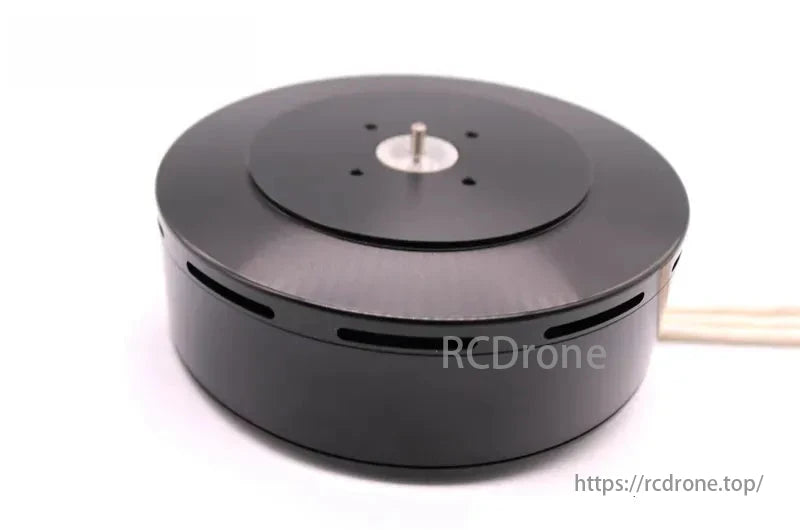

را ایگل پاور X12 یک موتور پهپاد بدون برس ضد آب با کارایی بالا است که برای پهپادهای کشاورزی که به ظرفیت بار سنگین و استقامت قابل اعتماد نیاز دارند، طراحی شده است. با یک حداکثر رانش تا 18960 گرم، عمل می کند باتری های 12S تا 14S LiPoارائه کارایی و پایداری استثنایی برای سمپاشی، نقشه برداری و ماموریت های بازرسی محصولات.
موجود در دو گزینه KV: KV100 و KV125، موتور پشتیبانی می کند طراحی استاتور 36N42P، ویژگی های الف بدنه تمام فلزی مستحکم، و فقط وزن دارد 776 گرم. این با چندین پروانه با راندمان بالا سازگار است UP3390، UP36120، و UP34128، آن را برای مدل های پهپاد که نیاز به نیروی رانش دارند ایده آل می کند 6.5 کیلوگرم تا 8.5 کیلوگرم محدوده برخاست برای هر موتور.
ویژگی های کلیدی
-
رانش بالا خروجی: تا حداکثر رانش 18960 گرم (KV125) و 18410 گرم (KV100) با 12S LiPo.
-
مصرف برق کارآمد: اوج قدرت می رسد 3801W (KV125) با راندمان بالا
-
سازگاری دو پروانه: از پروانه هایی مانند UP3390 / UP36120 / UP34128.
-
ضد آب و بادوام: طراحی شده برای محیط های کشاورزی در فضای باز.
-
عملکرد پایدار: گشتاور ایده آل و مقاومت داخلی کم: 28.5mΩ (KV125)، 33.2mΩ (KV100).
-
چند منظوره: مناسب برای جایگزین های DJI M12 و پهپادهای سنگین.
مشخصات فنی
| مشخصات | X12 KV125 | X12 KV100 |
|---|---|---|
| پیکربندی استاتور | 36N42P | 36N42P |
| اندازه موتور | Φ108 × 40 میلی متر | Φ108 × 40 میلی متر |
| وزن | 776 گرم | 776 گرم |
| پشتیبانی از باتری | 12S–14S LiPo | 12S–14S LiPo |
| جریان بدون بار (24 ولت) | 1.9 A | 1.6 A |
| حداکثر جریان پیوسته | 78.5 A (12S UP3390) | 75.6 A (12S UP36120) |
| حداکثر توان پیوسته | 3801 W (12S UP3390) | 3628 W (12S UP36120) |
| ماکس تراست | 18960 گرم (12S UP3390) | 18410 گرم (12S UP36120) |
| مقاومت داخلی | 28.5 mΩ | 33.2 mΩ |
| سوراخ نصب استاتور | 4 × M4 (Φ40 میلی‌متر) | 4 × M4 (Φ40 میلی‌متر) |
| سوراخ نصب روتور | 4 × M3 (Φ31 میلی‌متر) | 4 × M3 (Φ31 میلی‌متر) |
| قطر دوک | 15 میلی متر | 15 میلی متر |
عملکرد تست رانش (باتری 12S)
ملخ KV125 + UP3390
-
حداکثر رانش: 18960 گرم @ 3950 RPM، 78.5A
-
اوج قدرت: 3801.82 وات
-
حداکثر گشتاور: 9.1917 N·m
-
اوج بهره وری: 18.2611 گرم در وات @ 1100 RPM
ملخ KV100 + UP36120
-
حداکثر رانش: 18410 گرم @ 3462 RPM، 75.61 آمپر
-
اوج قدرت: 3659.524 وات
-
حداکثر گشتاور: 10.0949 N·m
-
اوج بهره وری: 14.9260 گرم در وات @ 1196 RPM
داده‌های آزمایشی بیشتر با UP34128 و UP3390 برای هر دو رتبه‌بندی KV برای برنامه‌های دقیق تنظیم شده در دسترس است.

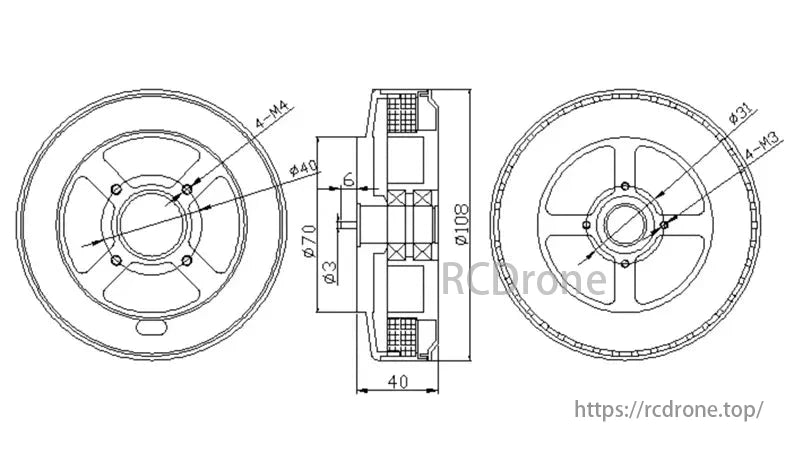

نمودار مکانیکی
-
قطر موتور: Φ108mm
-
ارتفاع: 40 میلی متر
-
سوراخ استاتور: 4 × M4 @ Φ40 میلی متر
-
سوراخ روتور: 4 × M3 @ Φ31mm
-
شفت مرکزی: Φ15mm
برنامه های کاربردی سازگار
ایده آل برای:
-
پهپادهای سمپاشی کشاورزی (جایگزین های کلاس DJI T30/T40)
-
پهپادهای نقشه برداری مستقل
-
پهپادهای نظارتی صنعتی
-
مولتی روتورهای بالابر سنگین (بار قابل حمل 6.5-8.5 کیلوگرم در هر موتور)
گزینه های گنجانده شده (طبق فهرست)
-
موتور براشلس X12 KV100
-
موتور براشلس X12 KV125
-
ESC منطبق: EP120A
-
ملخ های سازگار: UP34128 / UP36120 / UP3390

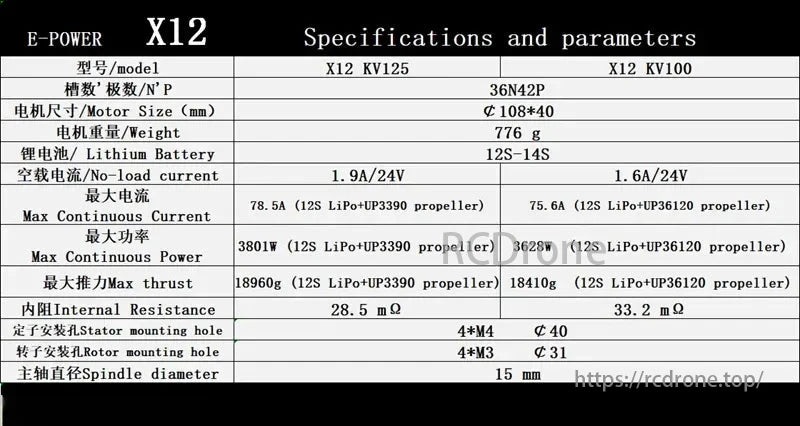

مشخصات E-POWER X12 شامل دو مدل KV125 و KV100 می باشد. هر دو دارای پیکربندی 36N42P، اندازه 108*40 میلی متر و وزن 776 گرم هستند. آنها از باتری های 12S-14S پشتیبانی می کنند. KV125 در مقایسه با KV100 دارای جریان، توان و رانش بالاتری است، با تفاوت در مقاومت داخلی و اندازه سوراخ های نصب.
پارامترهای تست X12 KV125 شامل تست بار با باتری لیتیومی 12S و پروانه های UP3390/UP34128 می باشد. داده ها نیروی کشش، جریان، RPM، قدرت، راندمان، گشتاور و وزن برخاست را برای بارهای مختلف موتور تا 18960 گرم و 18500 گرم پوشش می دهد.
پارامترهای تست X12 KV100 شامل تست بار با دو پروانه UP34128 و UP36120 می باشد. داده ها نوع موتور، باتری، نیروی کشش، جریان، RPM، توان، راندمان، گشتاور و وزن برخاست را برای بارهای مختلف تا 18410 گرم پوشش می دهد. نتایج معیارهای عملکرد را در شرایط مختلف نشان می دهد.
