پارامتر پهپاد کشاورزی EFT G616 6-Axis 16L

بسته شامل:

بسته بندی 1:
EFT G616  کیت قاب هواپیمای بدون سرنشین 6 محور x 1
مخزن آب 16 لیتری x1

بسته بندی 2:
EFT G616  کیت قاب هواپیمای بدون سرنشین 6 محور x 1
مخزن آب 16 لیتری x1
سیستم پاشش بدون برس x 1

بسته 3:
EFT G616  کیت قاب هواپیمای بدون سرنشین 6 محور x 1
مخزن آب 16 لیتری x1
سیستم پاشش بدون برس x 1
سیستم محرکه Hobbywing X8 برای هواپیماهای بدون سرنشین x  6 (3CW+3CCW)

بسته 4:
EFT G616  کیت قاب هواپیمای بدون سرنشین 6 محور x 1
مخزن آب 16 لیتری x1
سیستم پاشش بدون برس x 1
سیستم محرکه Hobbywing X8 برای هواپیماهای بدون سرنشین x  6  (3CW+3CCW)
کنترلر پرواز JIYI K3A pro x 1 (یا کنترلر پرواز JIYI K++ x1)
کنترل از راه دور Skydroid T12 x 1
دوربین x1
کیف لوازم جانبی x 1
فلومتر x1

بسته بندی  5:
EFT G616  کیت قاب هواپیمای بدون سرنشین 6 محور x 1
مخزن آب 16 لیتری x1
سیستم پاشش بدون برس x 1
سیستم محرکه Hobbywing X8 برای هواپیماهای بدون سرنشین x  6  (3CW+3CCW)
JIYI K3A pro  فلایت کنترل x 1 (یا کنترلر پرواز JIYI K++ x1)
Skydroid  کنترل از راه دور T12 x 1 (یا Skydroid  کنترل از راه دور H12)
دوربین x1
باتری TATTU 12S 22000mah x  1
شارژر دو کاناله SKYRC PC2500 x 1

بسته بندی  6:
EFT G616  کیت قاب هواپیمای بدون سرنشین 6 محور x 1
مخزن آب 16 لیتری x1
پمپ بدون برس 5 لیتر x 1
نوع Y دو نازل x2
Hobbywing X8  سیستم قدرت x  6  (3CW+3CCW)
EFT  سیستم پخش ESP220 با مخزن 20 لیتری  x1
لوله ها / اتصال دهنده ها و غیره

راهنمای نصب پهپاد EFT G616 16L Agriculture

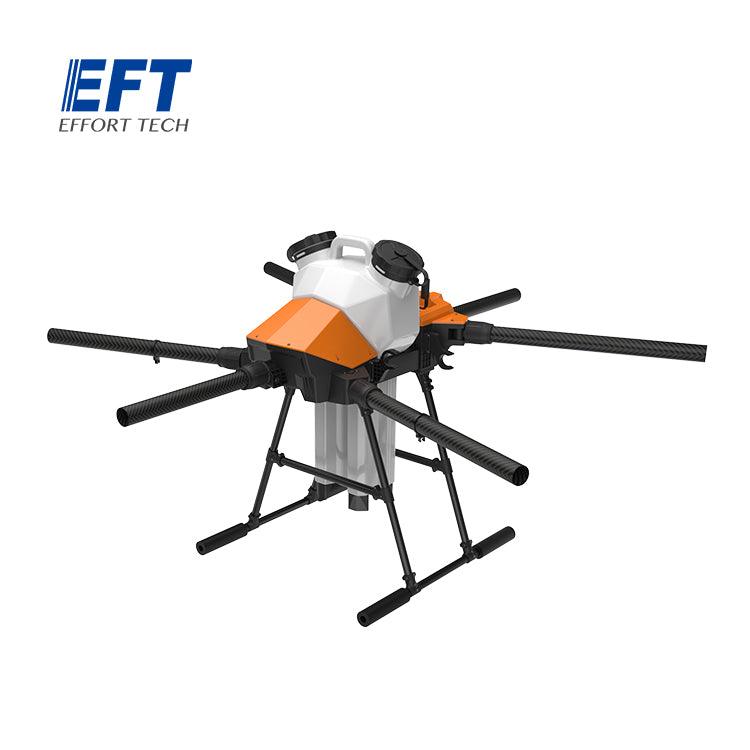

پهپاد EFT G616 6-Axis 16L Agriculture  جزئیات

تعویض سریع باتری: طراحی دارای یک باتری پلاگین و عمودی است که امکان تعویض آسان باتری و مخزن را به طور همزمان فراهم می کند.

طراحی راحت تاشو: بازوهای این پهپاد دارای ساختار تاشو متقاطع منحصر به فردی است که امکان ذخیره سازی جمع و جور در صورت عدم استفاده را فراهم می کند و در نتیجه یک طراحی مینیاتوری دارد که حمل و نقل آن آسان است.

طراحی مقاوم در برابر گرد و غبار و آب: پهپاد کشاورزی EFT G616 16L دارای ساختاری قوی است که هم ضد گرد و غبار و هم ضد آب است و دارای رتبه IP6S است. این امکان تمیز کردن آسان با آب را فراهم می کند و نیاز به روش های تعمیر و نگهداری پیچیده را از بین می برد.

قاب بدنه یکپارچه: پهپاد کشاورزی EFT G616 16L دارای طراحی یکپارچه قاب بدنه است که ترکیبی از سادگی و استحکام است. این ساختار تک بدنه دوام و مقاومت استثنایی در برابر سایش و پارگی را تضمین می کند.

بسته جامع لوازم جانبی: پهپاد کشاورزی EFT G616 16L مجهز به مجموعه ای از لوازم جانبی از جمله رادار اجتناب از موانع، نازل نوع Y توسعه یافته، پمپ برس، دوربین FPV و ساختار چند لایه است که نصب و استفاده از آن را آسان می کند.

ابعاد محصول و اطلاعات بسته بندی: پهپاد کشاورزی EFT G616 16L در بسته بندی جمع و جور با ابعاد تقریباً 660mm x 490mm x 30mm عرضه می شود که حمل و نقل و نگهداری آن را آسان می کند.

اطلاعات بسته بندی محصول: EFT G616 16L Agriculture Drone در بسته بندی با ابعاد تقریباً 680mm x 440mm x 385mm عرضه می شود که دارای طراحی پلاگین برای نصب آسان است.

بررسی پهپاد کشاورزی EFT G616 6-Axis 16L

پهپاد کشاورزی EFT G616 16L به طور ویژه برای ظرفیت محبوب 16 لیتری طراحی شده است. ظرفیت موثر این پهپاد 16 لیتر است. دارای مخزن آب و باتری با رهش سریع، بدنه جمع و جور، سبک وزن و تا شدن راحت است.  این ترکیب با کیت فریم G616 با سیستم های قدرت سرگرم کننده X8، سیستم های پاشش بدون برس، سیستم های پخش 20 لیتری ارائه می شود.
با کنترلرهای اصلی پرواز مانند کنترلر پرواز JIYI، Pixhawk، Topgun، Boying Poladin، Hex Cube و غیره سازگار است.

مشخصات پهپاد کشاورزی EFT G616 6-Axis 16L:

مدل کالا: G616
فاصله بین دو محور مورب: 1721 میلی متر
اندازه: 2301*2241*813mm
اندازه تا شده: 1026*581*813mm
قطر بازو: 40 میلی متر
ظرفیت موثر: 16 لیتر
وزن قاب: 7.35 کیلوگرم
قاب + سیستم قدرت وزن: 14.85 کیلوگرم
قاب + قدرت + سیستم اسپری وزن: 16.3 کیلوگرم
وزن برخاست بدون بار: 22.6 کیلوگرم
حداکثر وزن برخاست: 38.6 کیلوگرم
زمان پرواز بدون بار: 22.5 دقیقه (42.8 ولت)
مدت زمان پرواز با بار کامل: 4 دقیقه (42.8 ولت)
حالت دستی زمان پرواز: 5 دقیقه و 16 ثانیه
زمان پرواز نقطه AB: 8 دقیقه و 39 ثانیه
* توجه: برای انجام آزمایش از سیستم سرگرمی X8، فلایت کنترلر JIYI K++ V2 با باتری Tattu 12S 22000mah استفاده می کنیم.

سیستم پخش
مدل مورد: EPS220
محدوده ولتاژ: DC 24V-60V
قطر ذرات پشتیبانی: 0.5-6 میلی متر (گرانول های خشک)
حداکثر مساحت انبار: 43 متر مربع
زاویه سوپاپ: 0-60 درجه
حداکثر سرعت: 1100r/min
عرض اسپری: 12 متر
تکینگ کمبود مواد: Empty-0V، Full-5V
سیگنال کنترل سرعت: 1000 us-2000 us
حداکثر قدرت: 120 وات
سطح حفاظت: IP67
دمای کار: 0-40 ℃
ابعاد: 300x250x145mm

ظرفیت مخزن: 20 لیتر

ویژگی های اصلی:

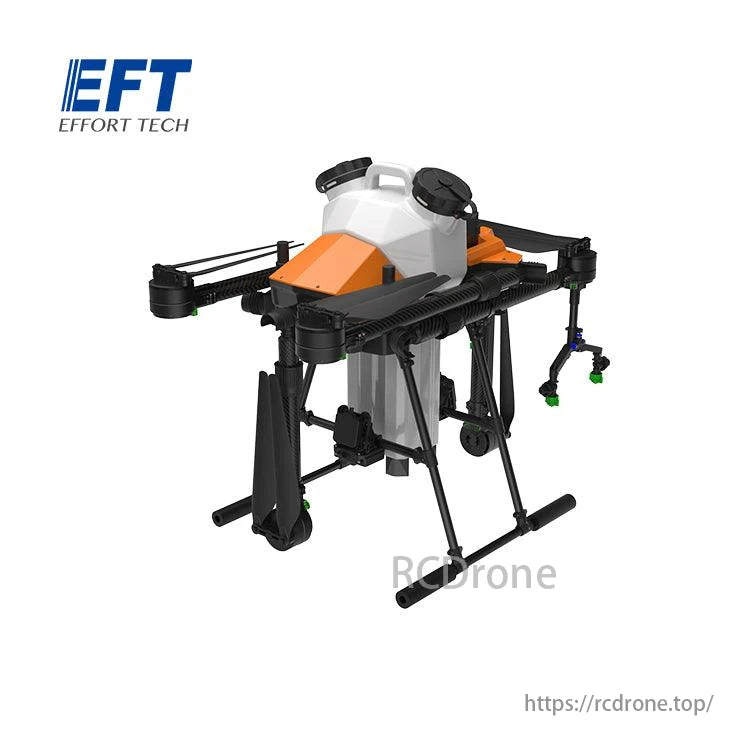

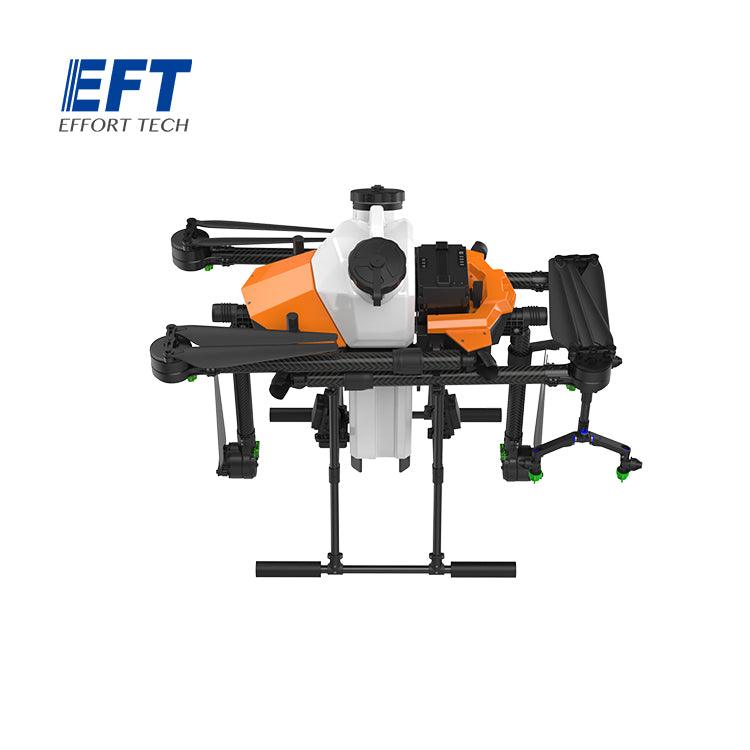

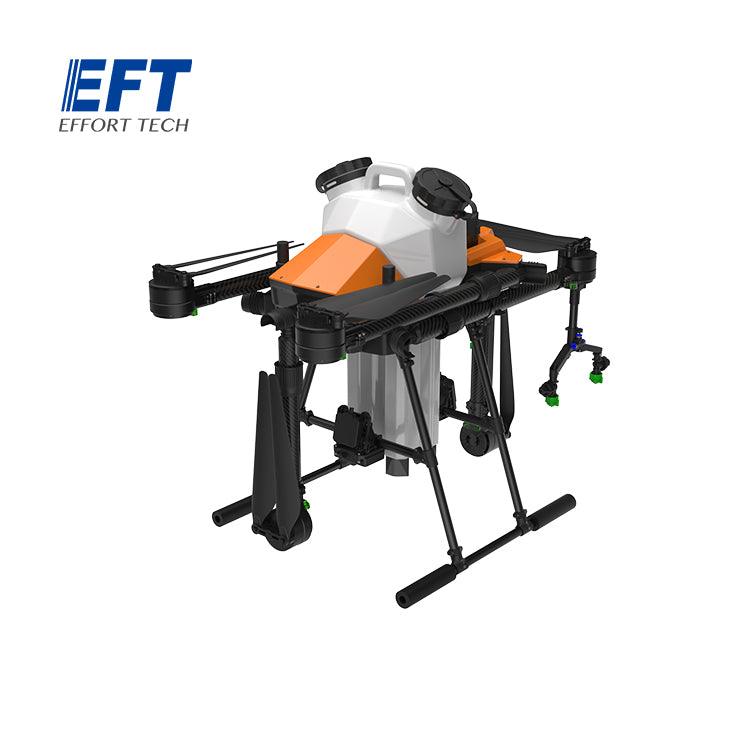

روش Crossfolding
بازوهای G616 به صورت مبهم تا می شوند، اندازه تاشو را کوچک می کنند و برای حمل و نقل راحت تر هستند.

قاب بدنه یکپارچه
قاب بدنه پهپاد پاششی G410 Agriculture از یک بدنه تشکیل شده است که ساختار را ساده کرده و استحکام قاب را بهبود می بخشد. بنابراین G410 از دوام و قابلیت اطمینان خوبی برخوردار است.

باتری و مخزن آزادسازی سریع
مخزن آب G616 دارای طراحی پلاگین است و باتری را می توان به صورت عمودی در محفظه باتری قرار داد. برای G616 باتری لیپو 12S 22000mah را پیشنهاد می کنیم.

ضد گرد و غبار و ضد آب
کل پهپاد ضد گرد و غبار و ضد آب است و درجه ضد آب به IP65 می رسد. قاب را می توان به طور مستقیم با آب شستشو داد.

قابلیت گسترش عالی
رادار، دوربین fpv، پمپ و برخی از قطعات دیگر را می توان روی پهپاد نصب کرد. تصویر زیر فقط برای مرجع است.

پهپاد کشاورزی EFT G616 16L دارای یک سیستم محرکه یکپارچه X8 است که موتور، ESC (کنترل کننده سرعت الکترونیکی)، ملخ و پایه موتور را در یک واحد راحت ترکیب می کند. این طراحی نصب و استفاده از آن را آسان می کند و شامل یک آداپتور لوله استاندارد برای یکپارچه سازی بدون درز می باشد.

پهپاد کشاورزی EFT G616 16L دارای قابلیت های کنترلی پیشرفته از جمله فناوری PWM (Pulse Width Modulation) با درجه IP67 برای مقاومت در برابر آب و گرد و غبار است. علاوه بر این، جداسازی 360 درجه بدون ابزار، سازگاری با کنترل دوگانه در چندین پلت فرم و عملکرد حالت کاشت را ارائه می دهد.
