گیرنده نانو BetaFPV ELRS

BETAFPV

$19.99 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

نسخه RF ELRS 2.4GHz ELRS 915MHz ELRS 868MHz

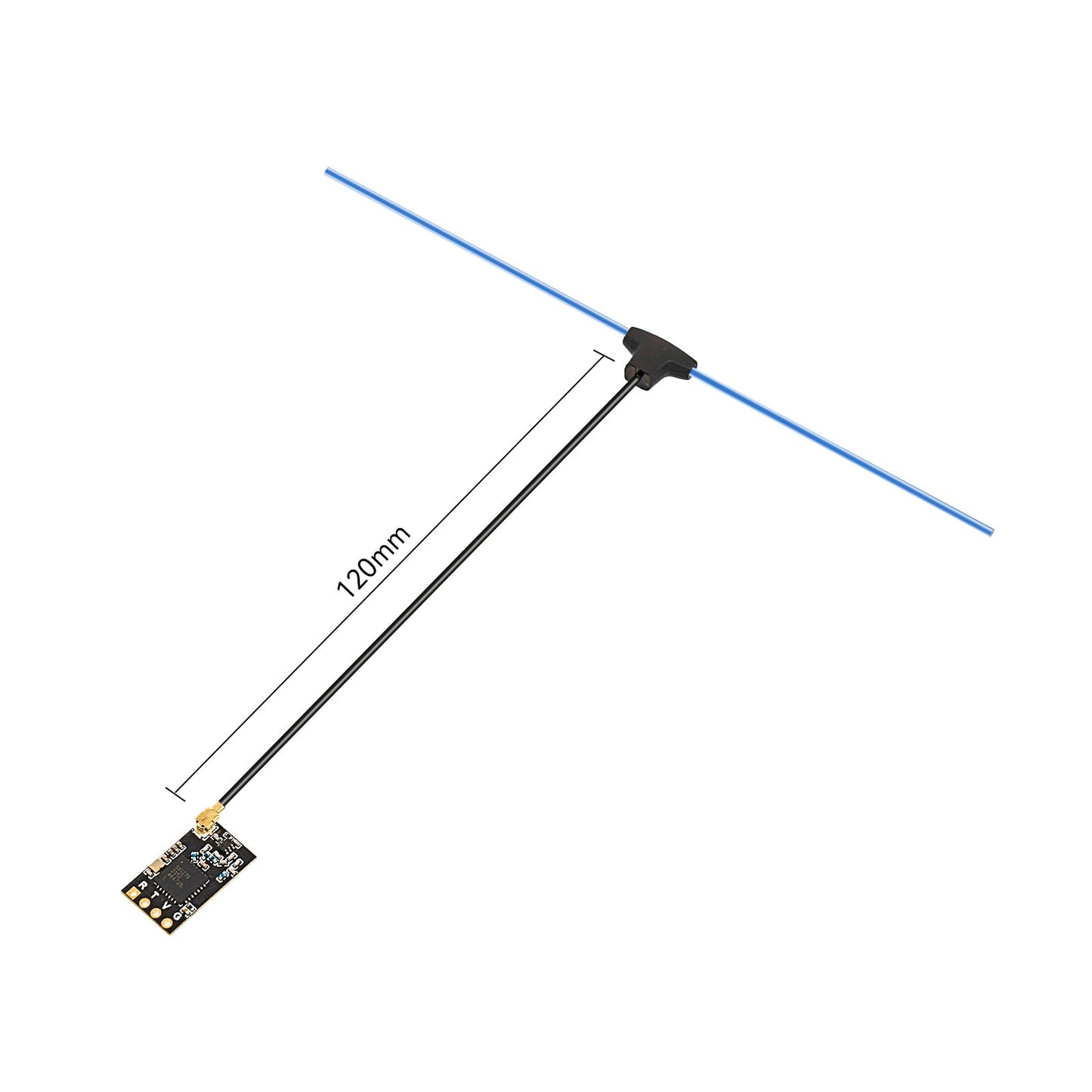

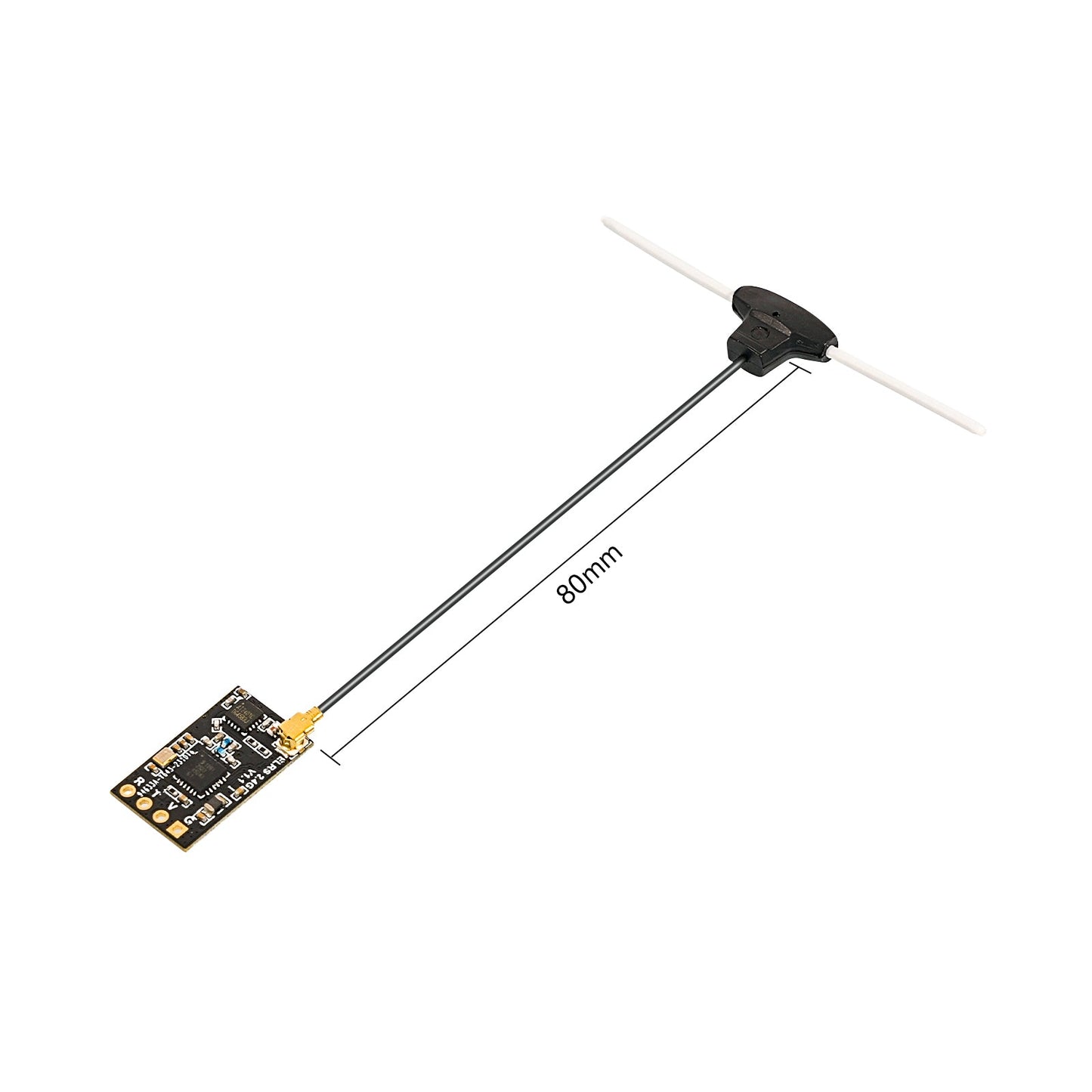

طول کابل ۴۶ میلی‌متر 80 میلی‌متر 120 میلی‌متر

تعداد

مشاهده جزئیات کامل

بررسی اجمالی

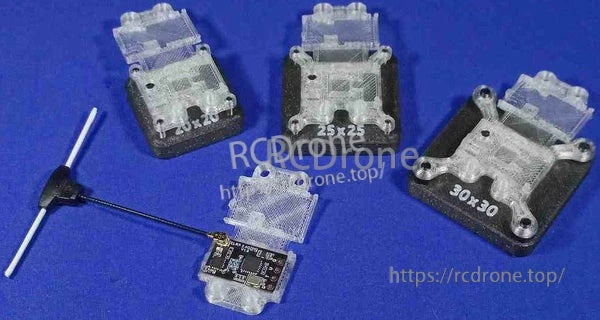

گیرنده نانو BETAFPV ELRS بر اساس پروژه ExpressLRS است، یک لینک RC متن باز برای برنامه‌های RC. هدف ExpressLRS دستیابی به عملکرد قوی لینک در سرعت، تأخیر و دامنه است، در حالی که از CRSF (پروتکل سریال کراس فایر) برای ارتباط با کنترلر پرواز استفاده می‌کند.

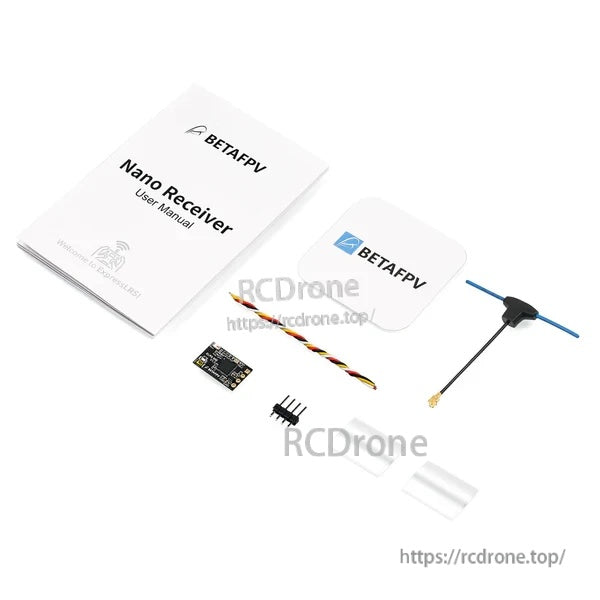

ویژگی‌های کلیدی

گیرنده ExpressLRS با پروتکل خروجی سریال CRSF
ولتاژ ورودی: 5V

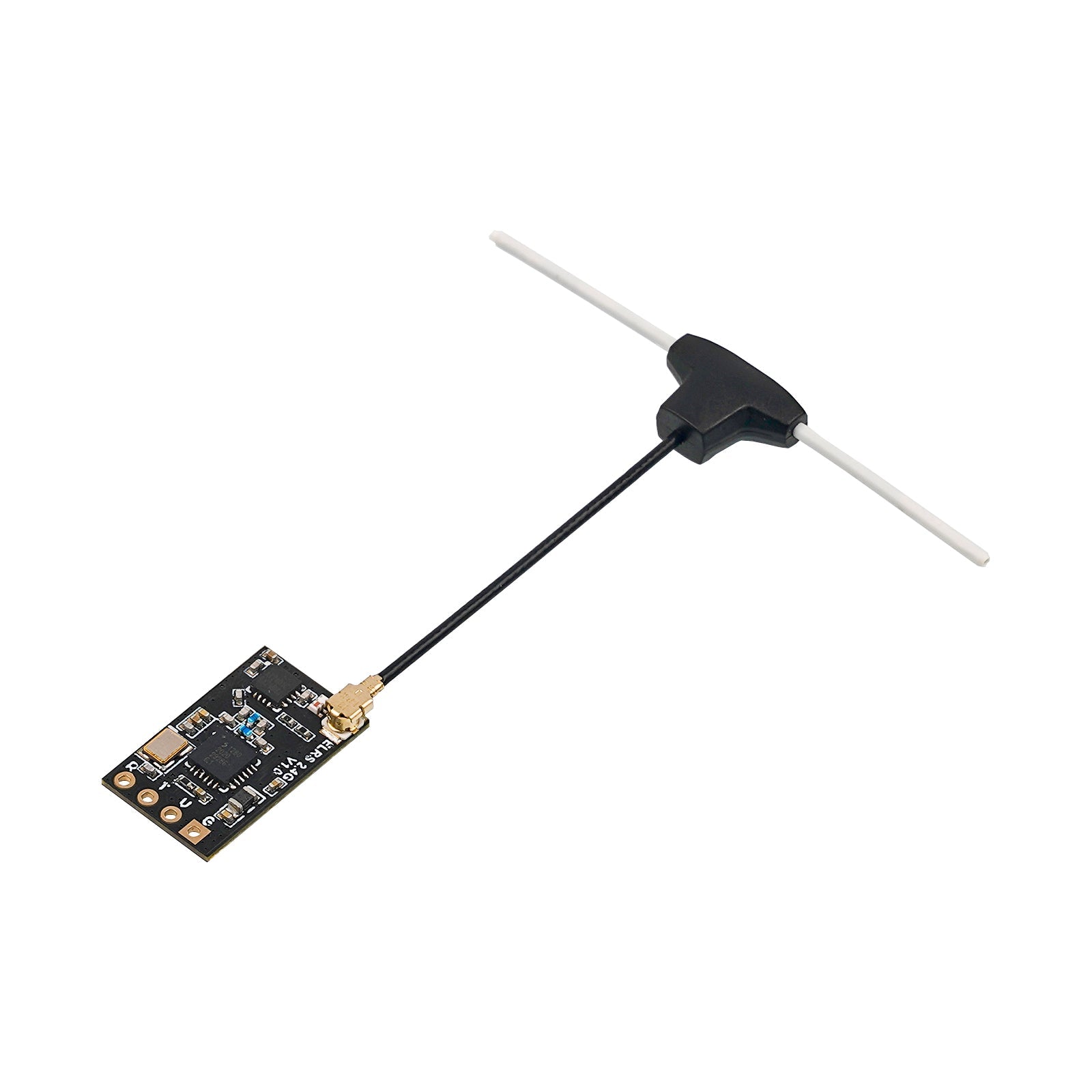

کانکتور آنتن: U.FL MHF (بر روی دیاگرام برد با نام IPEX MHF مشخص شده است)
روش بایند کردن گیرنده: سه بار روشن/خاموش کردن برای ورود به حالت بایند (چشمک زدن سریع LED نشان‌دهنده حالت بایند است؛ نور ثابت نشان‌دهنده بایند شده است)

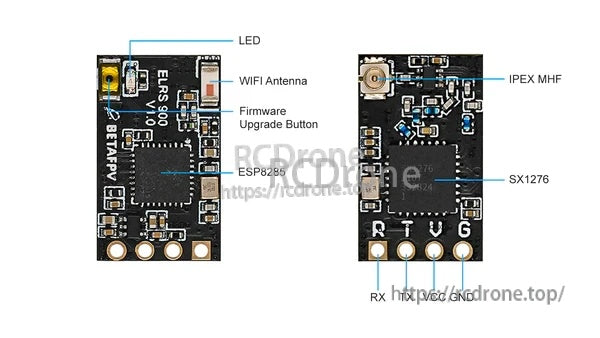

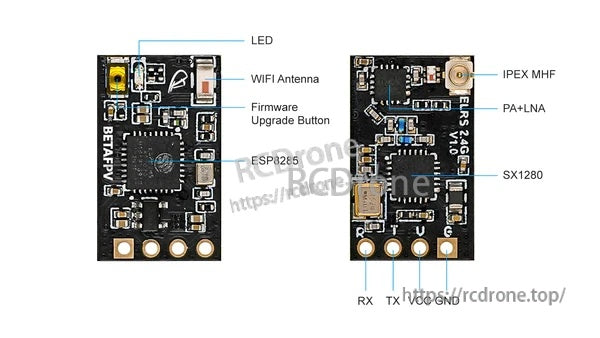

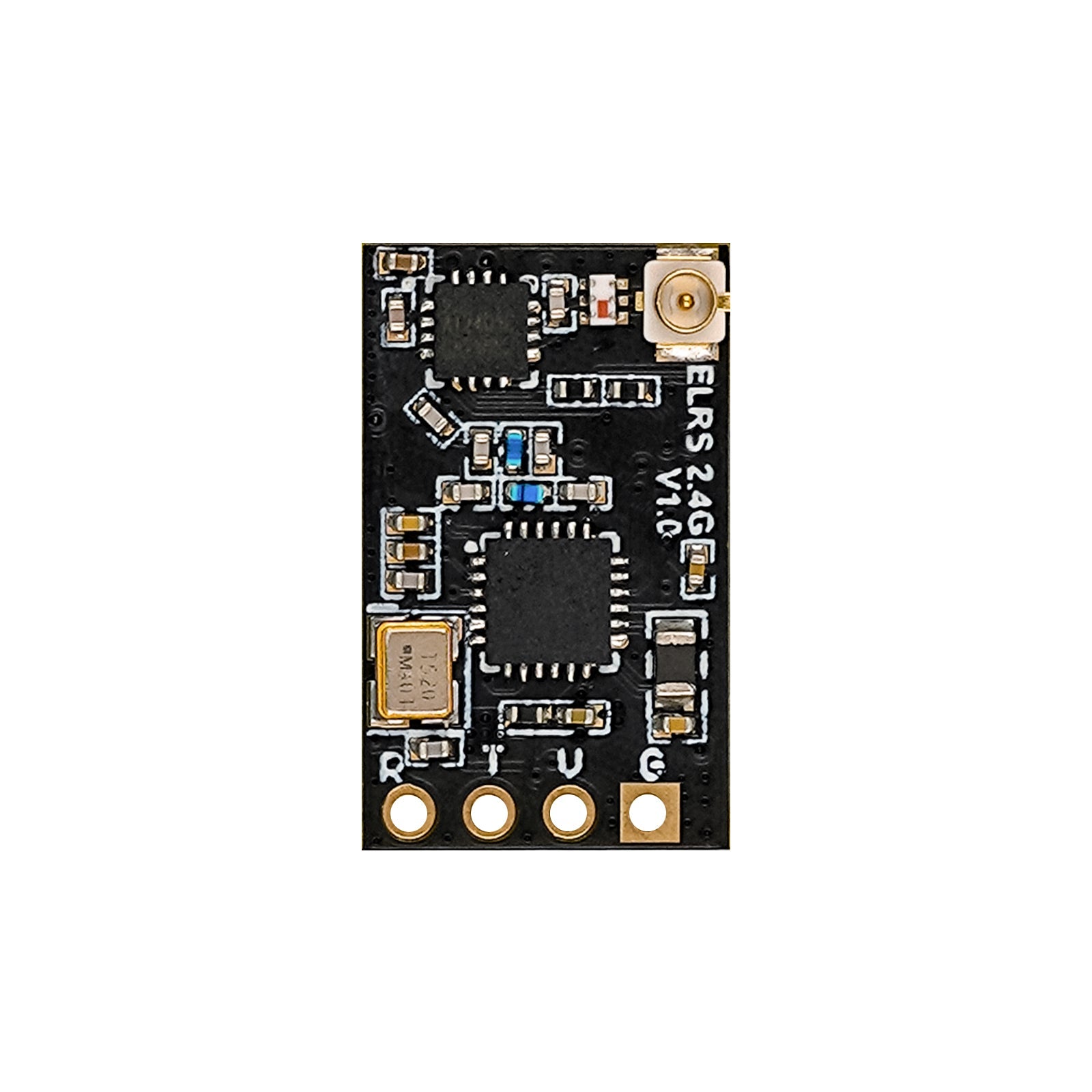

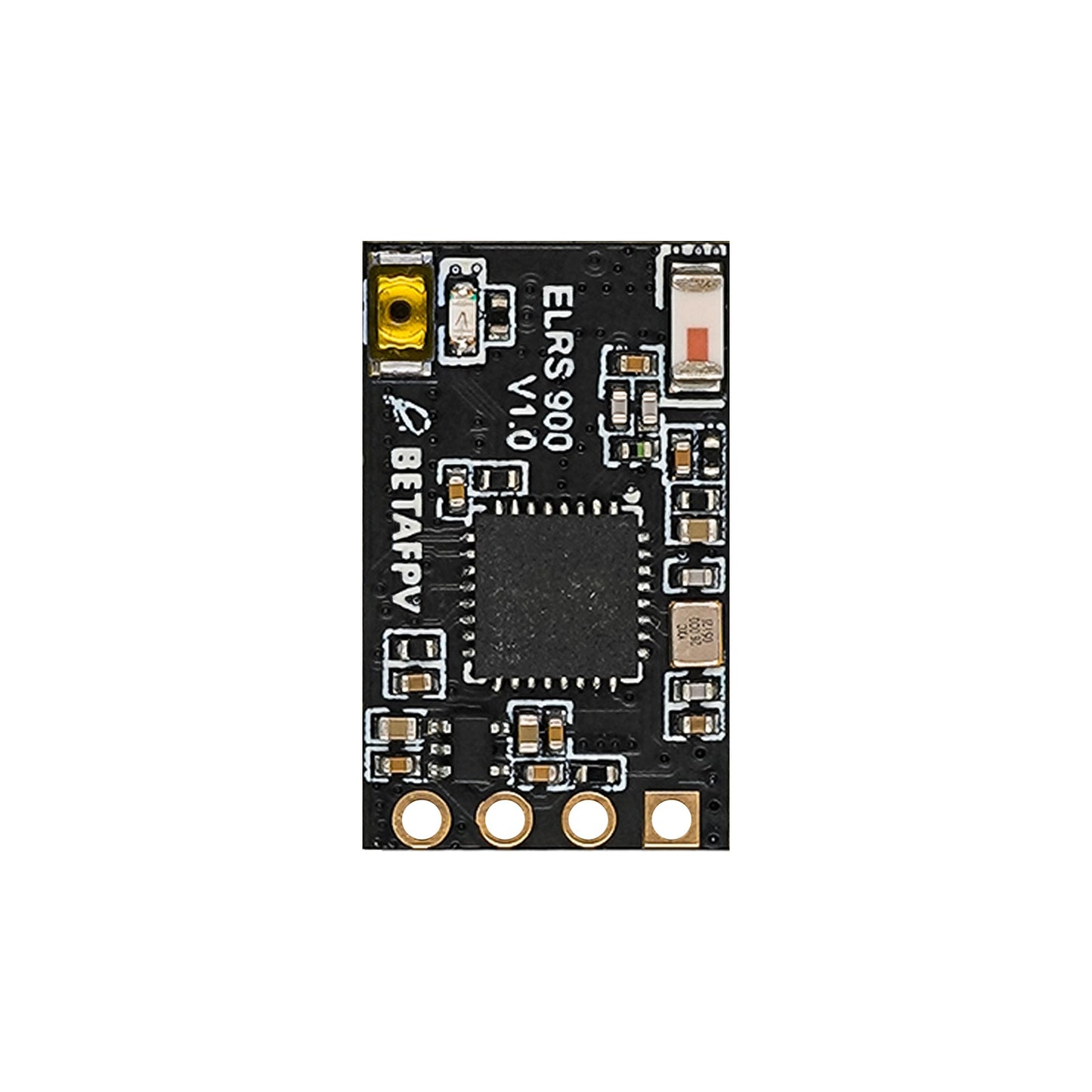

قطعات مشخص شده روی برد (دیاگرام): LED، آنتن WiFi، دکمه ارتقاء فریمور

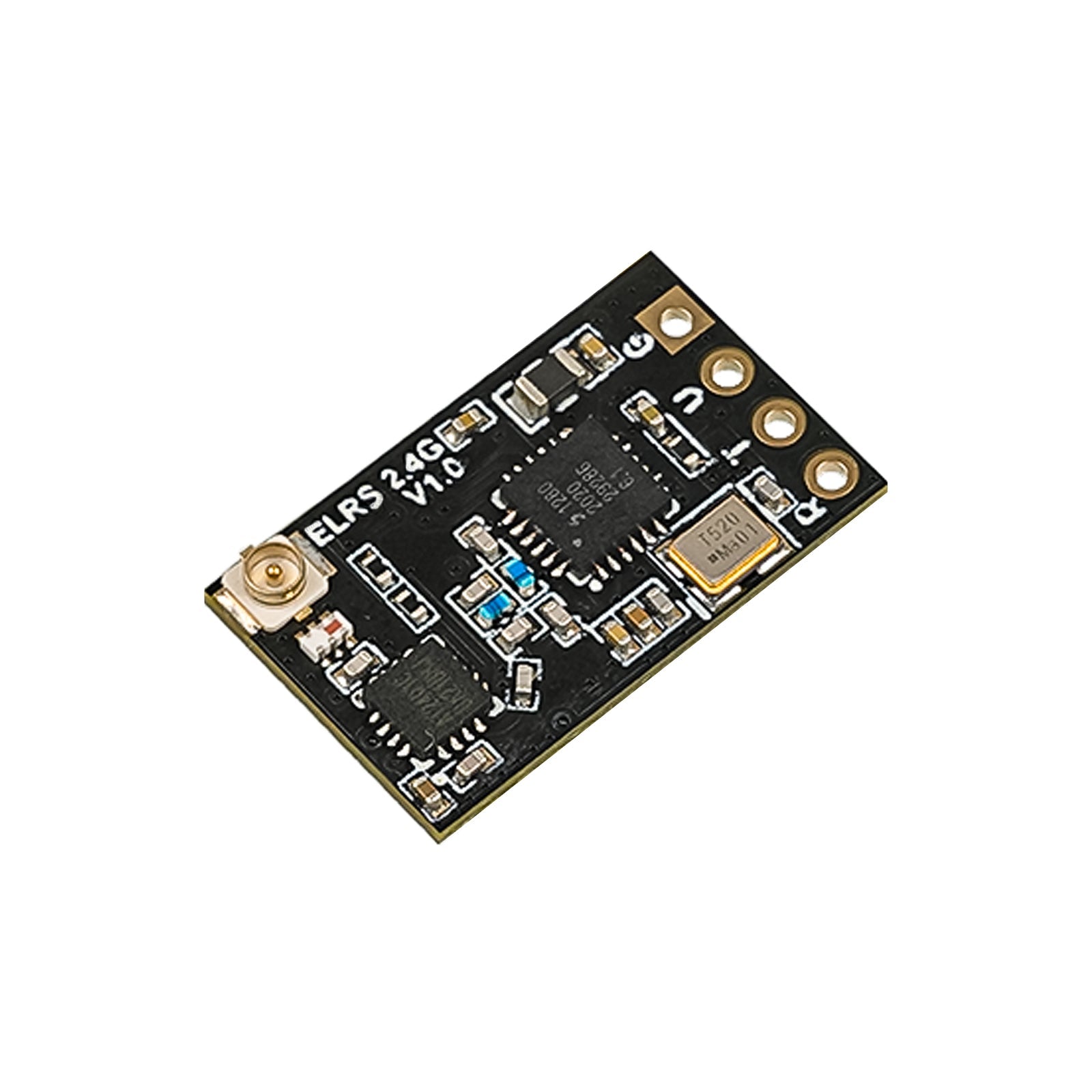

پدهای مشخص شده (دیاگرام): RX، TX، VCC، GND

مشخصات

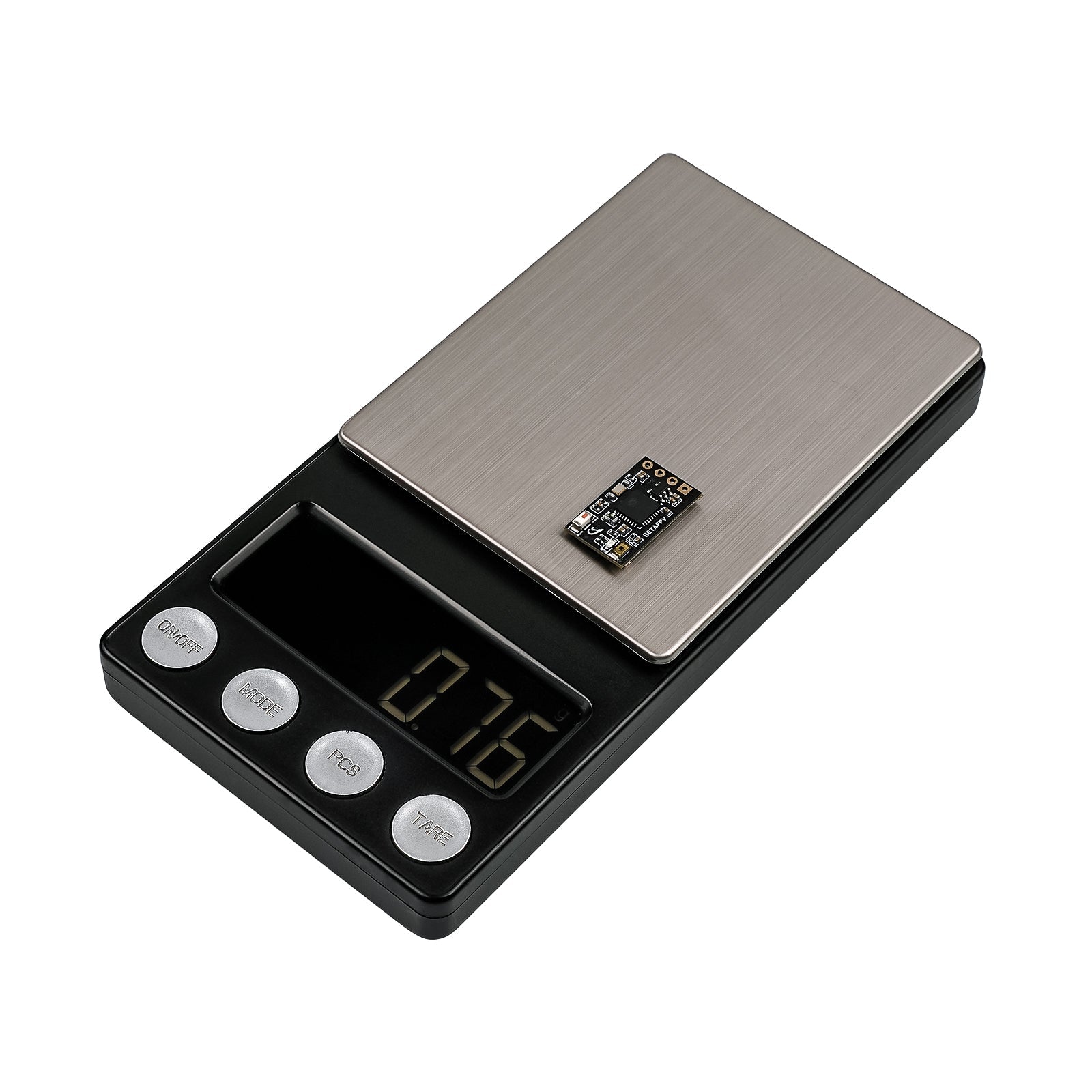

وزن	0.7 گرم (فقط گیرنده)
اندازه	12 میلی‌متر * 19 میلی‌متر
ولتاژ ورودی	5 ولت
کانکتور آنتن	U.FL MHF
باندهای فرکانسی (نسخه 2.4G)	2.4GHz ISM
قدرت تلمتری (نسخه 2.4G)	20 دسی‌بل (100 میلی‌وات)
باندهای فرکانسی (نسخه 915MHz/868MHz)	915MHz (FCC) / 868MHz (EU)

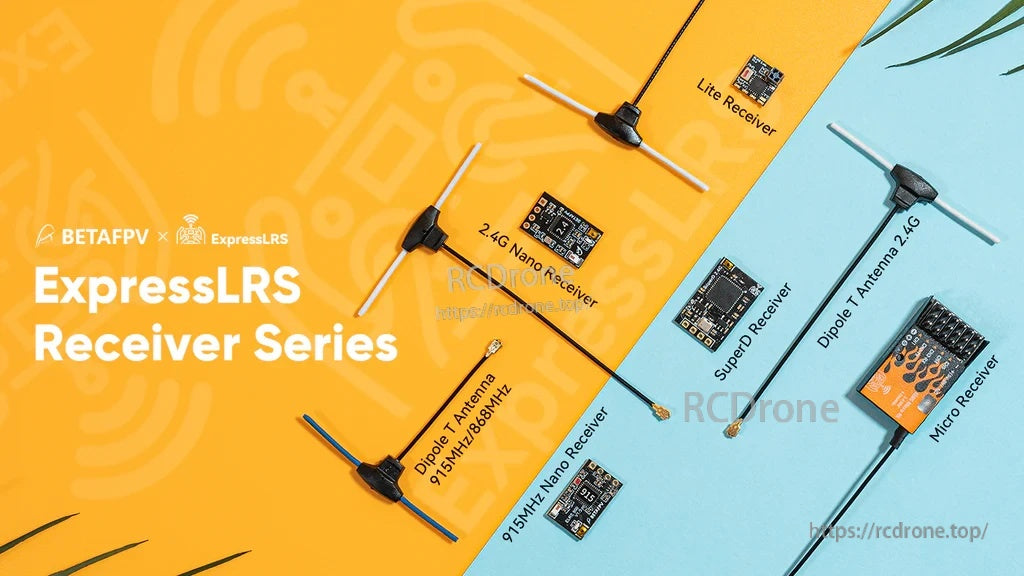

مقایسه سری گیرنده‌ها (گیرنده‌های BETAFPV ExpressLRS)

گیرنده‌های BETAFPV ExpressLRS شامل ELRS Lite، Nano، Micro و SuperD هستند.

	SuperD RX	Micro RX	Nano RX	Lite RX
وزن	1.1 گرم (فقط RX)	3.5 گرم (فقط RX)	0.7 گرم (فقط RX)	0.46 گرم (Flat V1.2)
آنتن	U.FL + آنتن T	U.FL + آنتن T	U.FL + آنتن T	آنتن سرامیکی SMD
MCU	ESP32-PICO-D4، دوگانه SX1280	ESP8285	ESP8285	ESP8285
چیپ RF	دوگانه SX1280 + دوگانه PA	SX128X	SX1280 + PA، SX1276 + PA	SX128X
فرکانس	2.4GHz ISM	2.4GHz ISM	2.4GHz ISM، 915MHz (FCC)، 868MHz (EU)	2.4GHz ISM
قدرت تلمتری	100 میلی وات	17 میلی وات	100 میلی وات	17 میلی وات
پروتکل خروجی سریال	CRSF	PWM یا CRSF	CRSF	CRSF
نوع مدل	هواپیمای FPV، هواپیمای بال ثابت	هواپیمای بال ثابت، هلیکوپتر، ماشین‌های RC، قایق‌های RC	هواپیمای FPV	هواپیمای Whoop

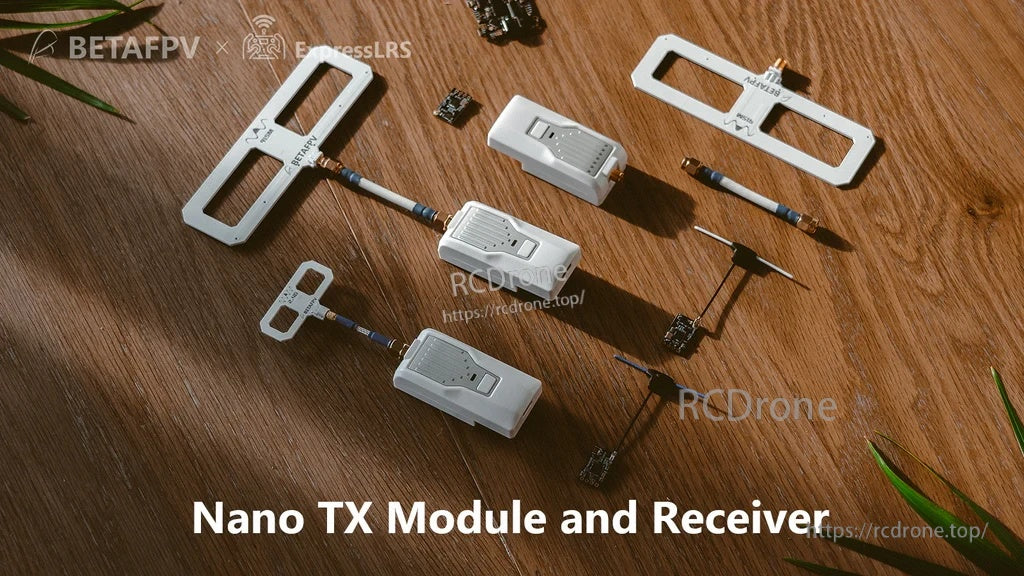

یادداشت‌های دیاگرام (فریمور & اتصال)

یادداشت فریمور: گیرنده و ماژول Nano تولید شده توسط BETAFPV نسخه ELRS 3.3.0 است.
پیشنهاد: ماژول‌ها و گیرنده‌ها را به ELRS 3.3.0 ارتقا دهید؛ ماژول TX و گیرنده باید در همان نسخه ELRS باشند تا به درستی مطابقت داشته باشند.
یادداشت می‌گوید: ماژول TX Nano 2.4G از نرخ تازه‌سازی 500 هرتز پشتیبانی می‌کند.
یادداشت می‌گوید: دکمه روی ماژول Nano را 3 بار فشار دهید تا به وضعیت اتصال وارد شوید.

پیکربندی & اتصال

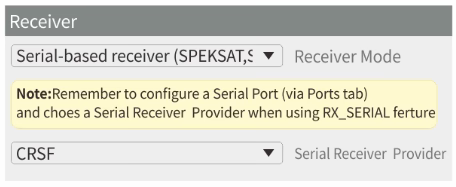

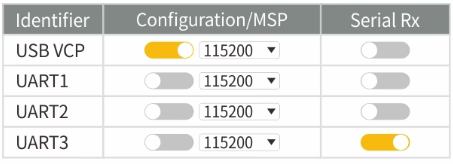

ExpressLRS از پروتکل سریال Crossfire (CRSF) بین گیرنده و کنترلر پرواز. اطمینان حاصل کنید که کنترلر پرواز از پروتکل سریال CRSF پشتیبانی می‌کند، سپس UART مربوطه را به عنوان RX سریال در Betaflight فعال کنید و پروتکل گیرنده را به CRSF تنظیم کنید. تلمتری اختیاری است و می‌تواند نرخ به‌روزرسانی استیک را به دلیل استفاده از اسلات‌های انتقال برای تلمتری کاهش دهد.

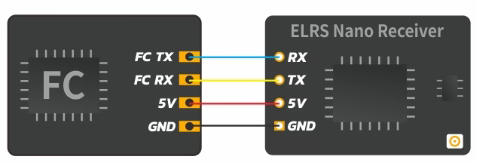

نقشه‌کشی (همان‌طور که در دیاگرام نشان داده شده است): FC TX → RX، FC RX → TX، 5V → 5V، GND → GND
مراحل اتصال: گیرنده نانو را سه بار وصل و جدا کنید (چرخه قدرت)؛ چشمک زدن سریع دوگانه LED نشان‌دهنده حالت اتصال است؛ نور ثابت نشان‌دهنده اتصال موفق است
توجه: اتصال یک‌بار اطلاعات اتصال را برای اتصال خودکار پس از دوباره روشن کردن ذخیره می‌کند

برای پشتیبانی در مورد راه‌اندازی، سیم‌کشی یا فلش کردن فریمور، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.
