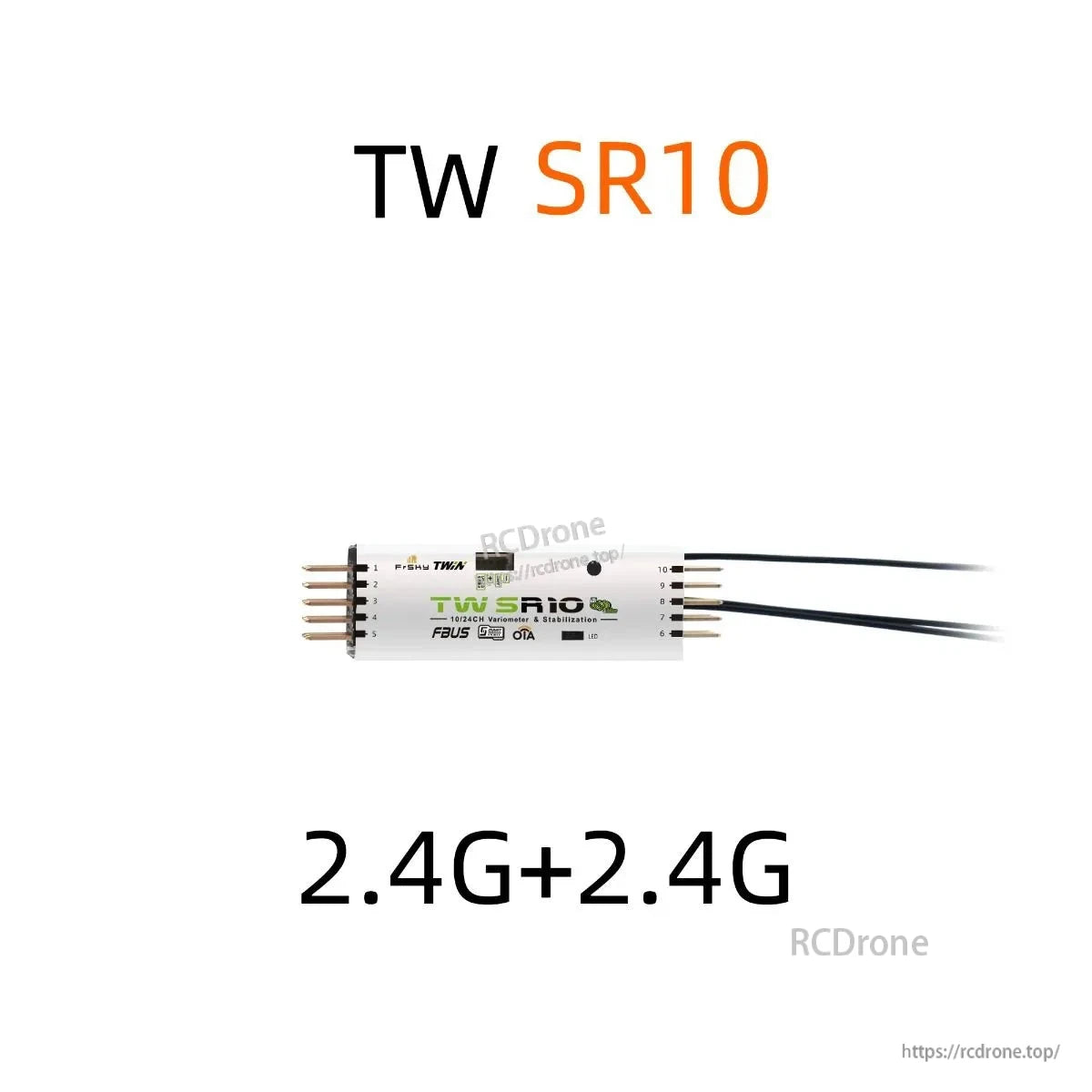

گیرنده FrSky TW SR10 2.4GHz TW TWIN برای هواپیماها با تثبیتکننده ADV، FBUS/S.Port, ۱۰ پورت
گیرنده FrSky TW SR10 2.4GHz TW TWIN برای هواپیماها با تثبیتکننده ADV، FBUS/S.Port, ۱۰ پورت
FrSky
در دسترس بودن پیکاپ بارگیری نشد
بررسی اجمالی

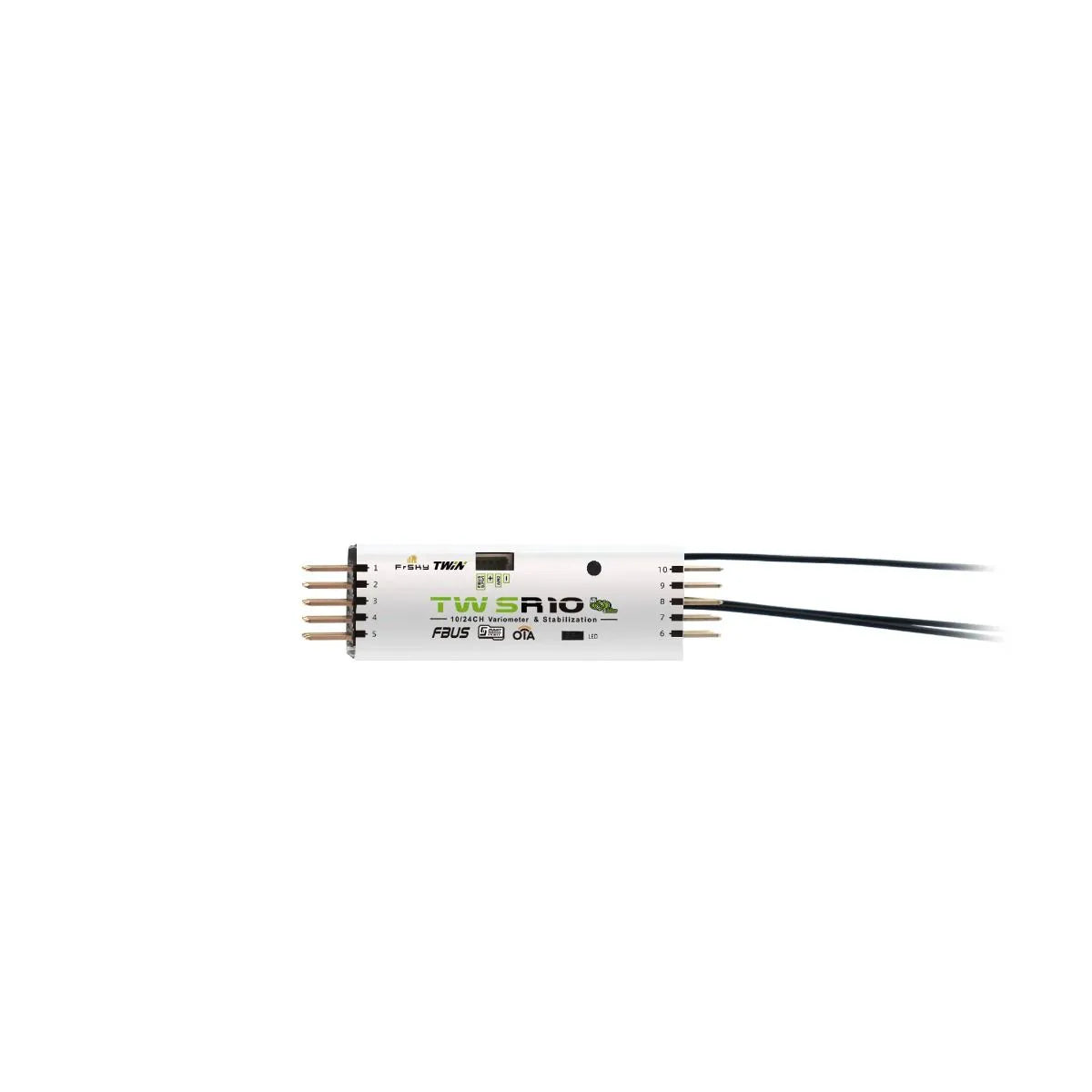

گیرنده RC FrSky TW SR10 از سری TWIN با پروتکل 2.4GHz TW طراحی شده است تا به طور همزمان دو باند فرکانسی 2.4G فعال را اجرا کند (فعال-فعال). این گیرنده از سه آنتن 2.4GHz استفاده میکند و از تخصیص پورت کانال انعطافپذیر برای PWM، SBUS، FBUS و S.Port, کمک به کاهش سیمکشی هنگام استفاده از دستگاههای سازگار با FBUS در ETHOS پشتیبانی میکند.
TW SR10 همچنین شامل یک عملکرد تثبیتکننده ADV است که گزینههای تثبیت پیشرفتهتری فراتر از حالتهای کلاسیک ژیروسکوپ را اضافه میکند، به علاوه حسگر تلمتری با دقت بالا (شامل ارتفاع و سرعت عمودی) و یک عملکرد ثبت دادههای جعبه سیاه پایه.
ویژگیهای کلیدی

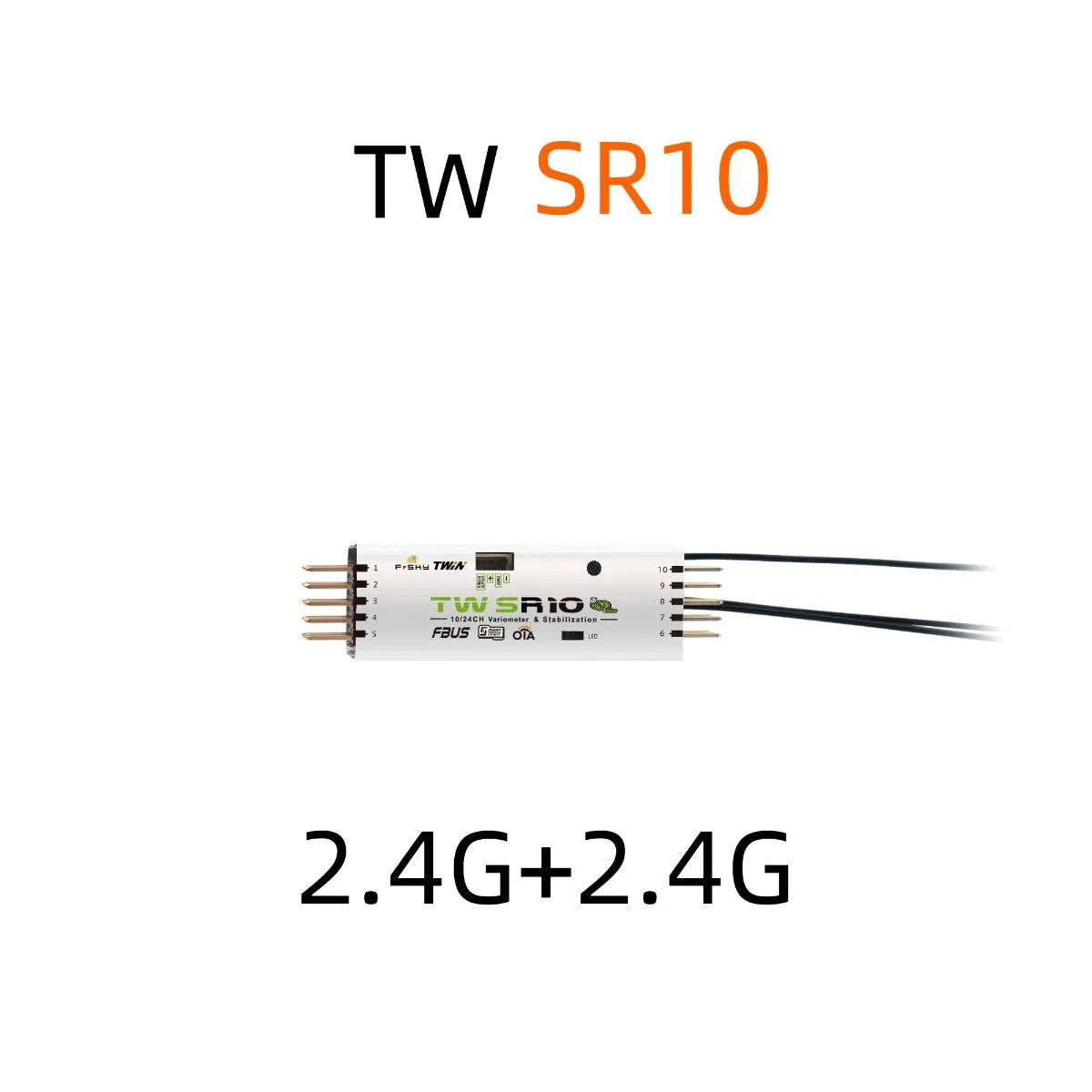

- حالت TW دوگانه 2.4G همزمان (فعال-فعال دوگانه 2.باندهای 4GHz)
- تثبیتکننده ADV داخلی (عملکرد تثبیت پیشرفته)
- حالت تثبیت کلاسیک با 5 کانال تثبیت اضافی تقویت شده
- حالتهای پروازی متعدد برای استفاده در هواپیما: تثبیت، سطح خودکار، معلق، لبه چاقو
- حالت تثبیت پیشرفته با پینهای خروجی قابل تنظیم برای تثبیت و ویژگیهای اضافی (اشتراکگذاری فایلهای تثبیت، پارامترهای برنامهریزیشده، دسترسی توسعهدهنده)
- سنسور تلمتری با دقت بالا داخلی: ارتفاع، سرعت عمودی و غیره.
- عملکرد ثبت دادههای جعبه سیاه پایه
- 10 پورت کانال قابل تنظیم:
– CP1: PWM / SBUS OUT / FBUS / S.Port / SBUS IN
– CP2-10: PWM / SBUS OUT / FBUS / S.Port - FBUS / S.Port پشتیبانی
- پورت SBUS Out از حالت 16CH / 24CH پشتیبانی میکند
- پورت SBUS In از افزونگی سیگنال پشتیبانی میکند
- بهروزرسانی نرمافزار از طریق هوا (OTA)
مشخصات
| فرکانس | دوگانه 2.4GHz |
| دامنه ولتاژ عملیاتی | 3.5 - 12V (پیشنهاد 2S باتری لیتیوم) |
| جریان عملیاتی | <= 120mA @ 5V |
| محدوده اندازهگیری ولتاژ از طریق AIN (دستگاه خارجی) | 0-35V (نسبت تقسیم ولتاژ باتری: 1:10) |
| سازگاری | ماژول RF با پروتکل TW سری TWIN& |
| آنتنها | آنتنهای سهگانه 2.4GHz (کانکتورهای IPEX1) |
| وزن | 9.4g |
| ابعاد (لیست شده) | 64.6 x 16.6 x 12.4mm (طول x عرض x ارتفاع) |
| ابعاد (علامتگذاریهای نقشه مکانیکی) | 50mm (علامتگذاری طول)، 11mm (علامتگذاری عرض)، 15.6mm (علامتگذاری ارتفاع) |
| علامتگذاریهای نشان داده شده در نمودار واحد | FBUS / S.Port, AIN2، OTA، LED، “10/24CH”، “متغیرکننده & تثبیت”، “LoRa”، “FSK”، شمارههای پین کانال 1-10 |
کاربردها
- هواپیمای RC / مدلهای بال ثابت که به حالتهای تثبیت نیاز دارند (e.g. ، Auto-Level، Hover، Knife-Edge)
- ساختهای RC که از FBUS برای کنترل ترکیبی + تلمتری در یک خط استفاده میکنند (سرووها/حسگرهای سازگار با FBUS)
- نصبهایی که به خروجیهای قابل تنظیم (PWM / SBUS / FBUS / S.Port) و پشتیبانی از افزونگی سیگنال SBUS نیاز دارند
برای سوالات نصب، راهنمایی در مورد سیمکشی، یا بررسیهای سازگاری با رادیوها/ماژولهای پروتکل TW، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.
جزئیات

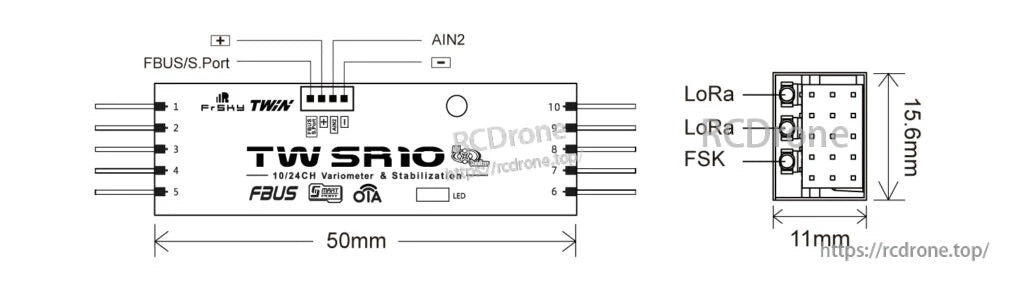

چیدمان مکانیکی و برچسبگذاری پین برای TW SR10 به برنامهریزی فضای نصب و سیمکشی پورت کانال کمک میکند.
