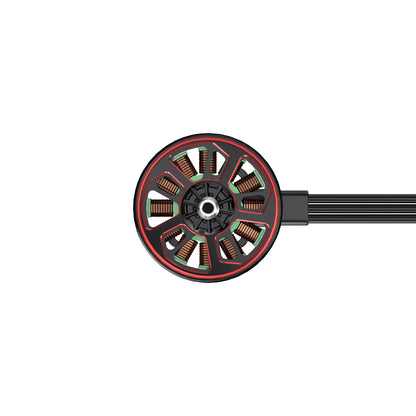

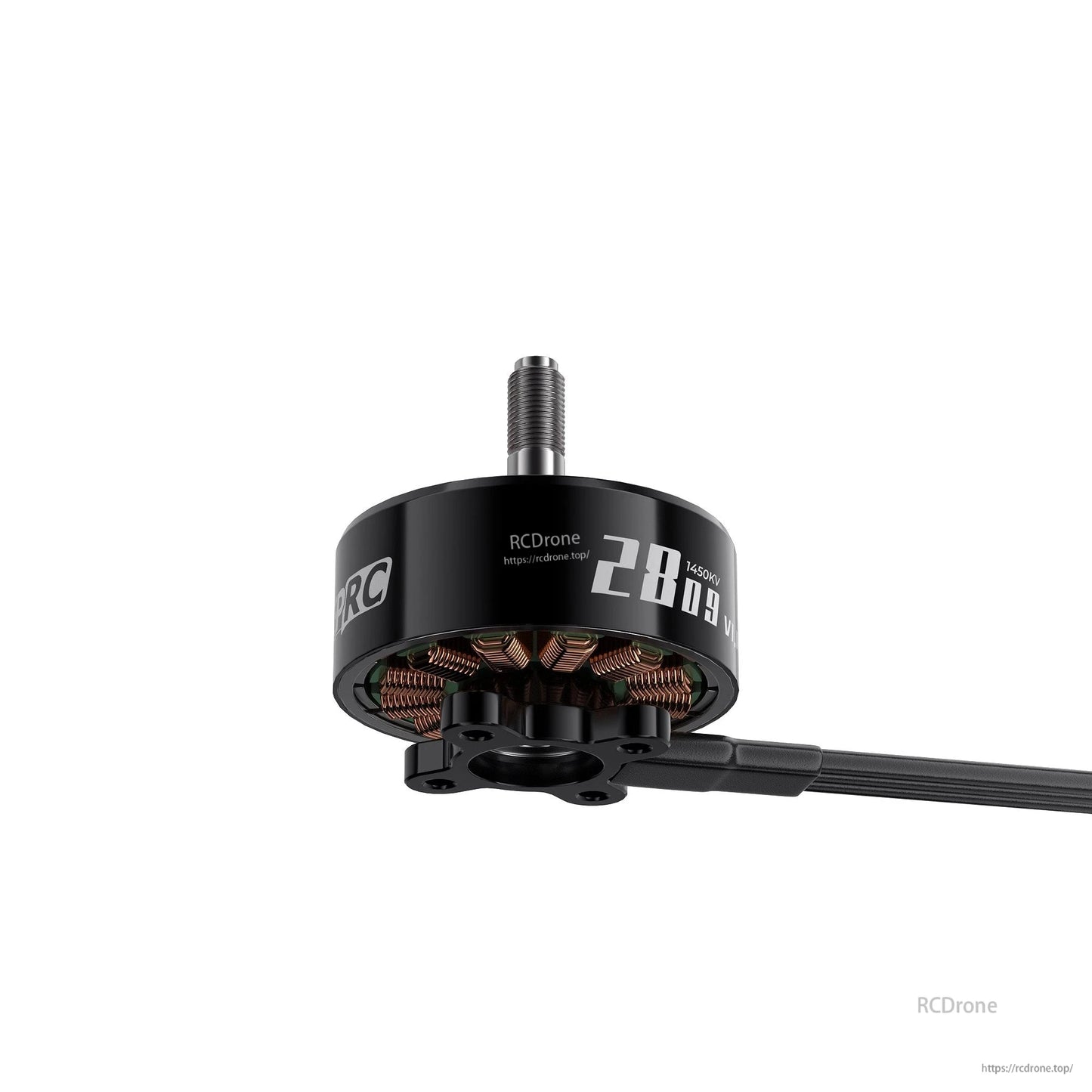

موتور GEPRC SPEEDX2 2809 V1.1 با 1450KV/1280KV، شفت ۵ میلی‌متری، پایه ۱۹x۱۹ میلی‌متر، ولتاژ ۲۵.۲ ولت (۶S)

GEPRC

$49.00 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

KV 1280KV 1450KV

تعداد

مشاهده جزئیات کامل

بررسی

موتور GEPRC SPEEDX2 2809 V1.1 (گزینه‌های 1450KV / 1280KV) برای ساخت‌های FPV با برد بلند 7–8 اینچی طراحی شده است. این موتور از استاتور با فولاد سیلیکونی کاوازاکی 0.2 میلی‌متری برای جریان مغناطیسی کارآمد و آهنرباهای N52H برای بهبود مقاومت در دماهای بالا استفاده می‌کند. موتور از الگوی نصب 19mm x 19mm استفاده می‌کند.

ویژگی‌های کلیدی

نسخه جدید، عملکرد برتر
طراحی ظاهری ساده سری SPEEDX2؛ ظاهر منحصر به فرد، عناصر طراحی علمی تخیلی
روتور خارجی یکپارچه: استفاده از آلیاژ آلومینیوم 7075 هوافضا، CNC یکپارچه با دقت بالا
ترکیب رنگ زیبا: ظاهر کلی تیره با لبه‌های قرمز
ساختار موتور با استحکام بالا: ساختار لبه روتور مطابق با طراحی مکانیکی باربری و دارای مقاومت ضربه‌ای قوی
طرح مدار مغناطیسی کارآمد: استفاده از فولاد مغناطیسی با کیفیت N52H برای جلوگیری از دما بالا و دمدار شدن
مغناطیس‌های قوسی شکل N52H: مغناطیس قوی، خروجی قدرت پایدار و کارایی بالا
استاتور صرفه‌جو: گرمایش کم، بهبود کارایی و استقامت کاری؛ مصرف انرژی کم
اوریگ دمپینگ: کاهش لرزش موتور و بهبود عمر بلبرینگ
5mm شفت خروجی عملیات حرارتی کربوریزه: استحکام بالا و پایداری خوب
پایه تقویت شده: استحکام ساختاری بالا

مشخصات

سری	SPEEDX2
مدل	GEPRC SPEEDX2 2809 V1.1 موتور
گزینه‌های KV	1450KV / 1280KV
مغناطیس	N52H
جنس روتور	7075 (7075-T6 ذکر شده)
قطر استاتور	28mm
ارتفاع استاتور	9mm
نوع بلبرینگ	NSK/NMB
پیکربندی	12N14P
ابعاد	قطر 34.2mm * 36.7mm
ارتفاع کلی (طراحی)	36.7mm +/-0.5
ارتفاع بدنه (طراحی)	21.7mm +/-0.3
تحمل قطر موتور (طراحی)	قطر 34.2mm +/-0.1
قطر شفت	5mm (طراحی: قطر 5 -0.02/-0.06)
طول برجستگی شفت	15mm (طراحی: 15 +/-0.2)
پروپیلر	7–8 اینچ
سوراخ‌های نصب	19mm x 19mm (M3 ذکر شده)

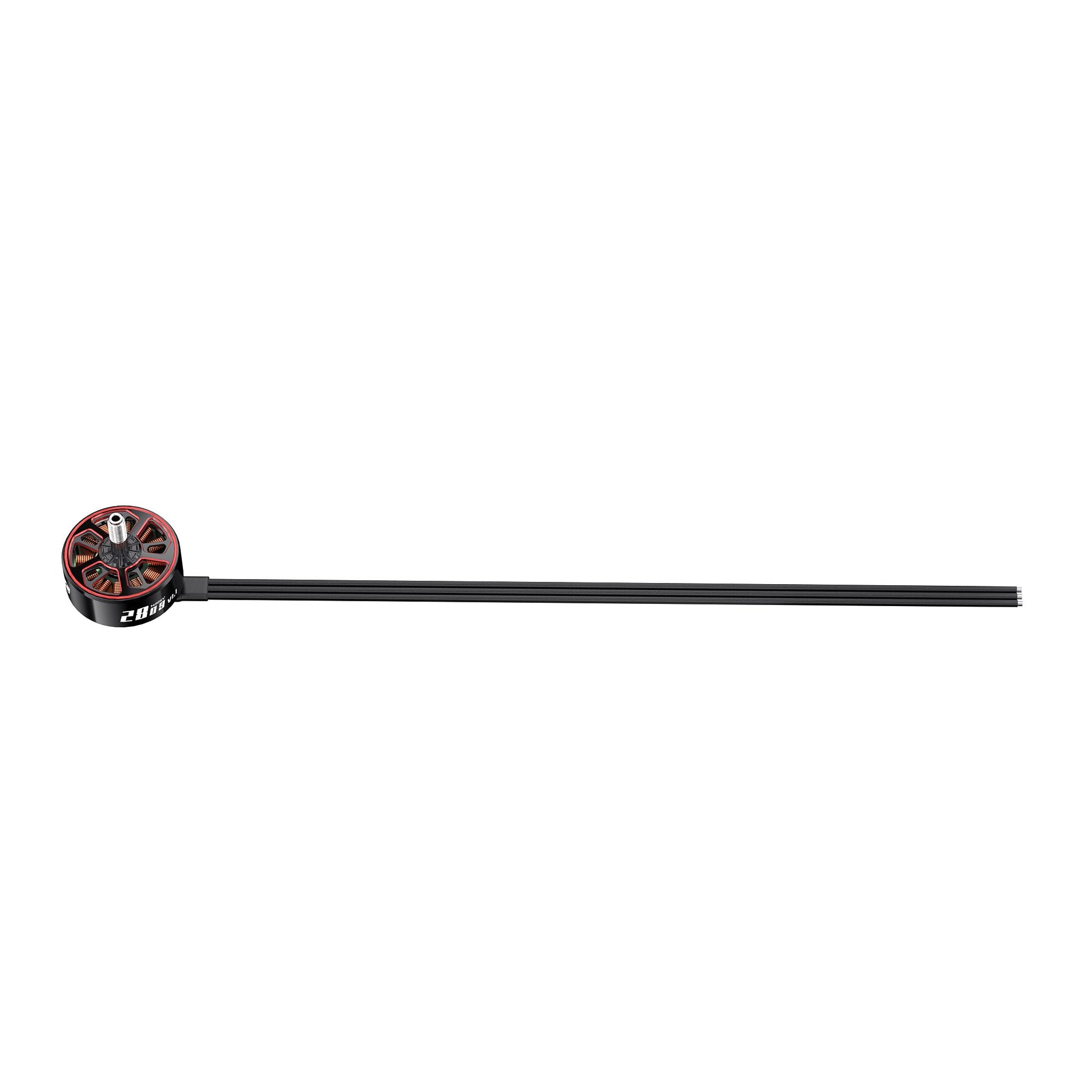

رهبری	18AWG 250mm (جدول مشخصات)؛ نقشه 260mm را نشان می‌دهد (260 +/-5)
ولتاژ ورودی	25.2V (6S لایپو)
ESC پیشنهادی	50A–70A
پیچش	پیچش مسی تک رشته‌ای
رنگ	سیاه مایل به قرمز
وزن (شامل سیم)	60 +/-1.5g
مدل‌های سازگار	هواپیماهای بدون سرنشین FPV با طول 7–7.5 اینچ / ساخت‌های X8 با طول 7–7.5 اینچ

الکتریکی &و خروجی (بر اساس KV)

پارامتر	1450KV	1280KV
حداکثر وات	1486.5W	<=1455.2W
جریان اوج	60.88A	59.06A
مقاومت بین فازها	50.8mohm +/-5%	60.17mohm +/-5%

داده‌های عملکرد (برگه داده موتور)

SPEEDX2 2809 1450KV

پروپ (اینچ)	ولتاژ (V)	گاز (%)	جریان (A)	نیرو (G)	قدرت (W)	بازده (G/W)	دما (°C)
743	25	50%	14.22	1035	354.3	2.9	126°C
		60%	20.49	1393	508.7	2.7
		70%	30.46	1752	753.1	2.3
		80%	38.21	2059	941.4	2.2
		90%	49.81	2345	1221.8	1.9
		100%	60.88	2592	1486.5	1.7
7.53.73	25	50%	12.85	986	320.3	3.1	103°C
		60%	19.51	1387	484.8	2.9
		70%	28.01	1748	693.3	2.5
		80%	37.64	1882	927.5	2
		90%	47.99	2185	1178.2	1.9
		100%	58.3	2383	1425.1	1.7
7.533	25	50%	11.16	982	278.3	3.5	117°C
		60%	17.96	1365	446.5	2.7
		70%	25.69	1782	636.3	2.8
		80%	34.5	2144	851.4	2.5
		90%	44.26	2493	1087.5	2.3
		100%	55.71	2795	1362.9	2.1

اسپیید ایکس 2 2809-1280KV

پروپ (اینچ)	گاز (%)	ولتاژ (V)	جریان (A)	نیرو (G)	توان (W)	بازده (G/W)	دما (°C)
743	50%	24.91	11.35	819	285.5	2.87	86°C
	60%	24.83	16.7	1152	419	2.75
	70%	24.72	23.19	1512	579.4	2.61
	80%	24.64	31.97	1841	796.2	2.31
	90%	24.53	42.26	2146	1048.1	2.05
	100%	24.42	53.66	2482	1324.5	1.87
7.53.73	50%	24.92	8.84	846	222.5	3.8	98°C
	60%	24.85	13.47	1201	338.4	3.55
	70%	24.75	19.3	1525	483.6	3.15
	80%	24.66	26.5	1913	661.6	2.89
	90%	24.55	34.98	2257	870.4	2.59
	100%	24.44	44.37	2587	1099.8	2.35
843	50%	24.94	11.7	1050	294.3	3.57	122°C
	60%	24.86	18.63	1469	466.9	3.15
	70%	24.77	26.25	1865	655.3	2.85
	80%	24.68	37.48	2234	931.9	2.4
	90%	24.57	46.76	2557	1157.9	2.21
	100%	24.46	59.06	2883	1455.2	1.98
